SLI - Indicateur d'humidité HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Indicateur d'humidité pour réfrigérant
Marque	Honeywell
Modèle	SLI (ex. SLI 12)
Dimensions (SLI 12)	144 mm de longueur, diamètre de tube 12 mm
Poids (SLI 12)	0,20 kg
Matériaux du corps	Laiton
Matériaux du hublot	Verre trempé résistant à la pression
Raccord	À braser (cuivre) ou flare (laiton) selon variante
Pression de service maxi (SLI 12)	44 bar
Pression de contrôle maxi (SLI 12)	63 bar
Température ambiante maxi	80 °C
Diamètre du voyant liquide	22,5 mm
Réfrigérants compatibles	Tous HCFC, HFC (sauf R12, R502 et ammoniac)
Plage d'humidité (R22)	Sec < 30 ppm, Transition 30-150 ppm, Humide > 150 ppm (vert-jaune)
Plage d'humidité (R134a)	Sec < 60 ppm, Transition 60-100 ppm, Humide > 100 ppm
Plage d'humidité (R404A/R507)	Sec < 20 ppm, Transition 20-100 ppm, Humide > 100 ppm
Plage d'humidité (R407C)	Sec < 20 ppm, Transition 20-130 ppm, Humide > 130 ppm
Couleur indicateur	Vert = sec, Jaune = humide (zone de transition)
Fonction principale	Visualiser l'état du flux et la teneur en humidité du réfrigérant liquide
Entretien	Nettoyer le hublot avec un chiffon doux et sec ; vérifier périodiquement l'étanchéité
Sécurité	Respecter les pressions et températures maximales ; ne pas utiliser avec ammoniac
Installation	Monter sur la conduite de liquide, sens du flux indiqué par la flèche
Réparabilité	Pièce non réparable ; remplacer l'ensemble si défectueux
Références disponibles	SLI 6, 10, 12, 15, 16, 18, 22, 28 et équivalents impériaux

FOIRE AUX QUESTIONS - SLI HONEYWELL

Comment interpréter la couleur de l'indicateur ?

La couleur verte indique un réfrigérant sec. La zone de transition (vert pâle) signale une légère humidité : il est conseillé de remplacer le déshydrateur. La couleur jaune signifie que le réfrigérant est trop humide : il est impératif de changer le déshydrateur.

Pourquoi mon indicateur est-il jaune dès la livraison ?

Du fait de l'humidité de l'air, l'indicateur est jaune à la livraison. Une fois installé et l'installation remplie avec du réfrigérant sec, il devient vert.

Quels réfrigérants sont compatibles avec le SLI ?

Tous les HCFC et HFC sont compatibles. Ne convient pas pour le R12, le R502 et l'ammoniac.

Quelle est la pression maximale de service ?

Pour les modèles SLI 6 à SLI 12, la pression de service maxi est de 44 bar et la pression de contrôle maxi de 63 bar. Pour les modèles plus grands, elle est de 36 bar / 51,5 bar ou 35 bar / 50 bar.

Comment installer le voyant liquide ?

Installer le voyant sur la conduite de liquide en respectant le sens du flux indiqué par une flèche. Braser ou raccorder selon le type de raccord (ODF ou flare).

Que faire si l'indicateur reste jaune après remplissage ?

Cela indique que le réfrigérant est trop humide. Il faut remplacer le déshydrateur et éventuellement tirer le vide de l'installation.

Puis-je utiliser cet indicateur avec de l'ammoniac ?

Non, l'indicateur n'est pas compatible avec l'ammoniac. Utilisez uniquement avec HCFC et HFC.

Comment entretenir le voyant liquide ?

Nettoyer le hublot avec un chiffon doux et sec. Vérifier régulièrement l'étanchéité des raccords et l'absence de fissures.

Quelles sont les dimensions du modèle SLI 12 ?

Le modèle SLI 12 a une longueur de 144 mm, un diamètre de tube de 12 mm et un poids d'environ 0,20 kg.

L'indicateur est-il réparable en cas de panne ?

Non, le voyant liquide est une pièce non réparable. En cas de défaut (fissure, fuite), il doit être remplacé intégralement.

MODE D'EMPLOI SLI HONEYWELL

Les voyants liquide série SLI/SBI/SBIA montrent l'état du flux de réfrigérant pendant la marche de l'installation. On peut ainsi voir, par exemple, si le réfrigérant est exempt de bulles de gaz.

Le voyant indique la teneur en humidité du réfrigérant en phase liquide.

Matériaux

Corps laiton

Hublot verre trempé résistant à la pression, papier indicateur

Raccord à braser: cuivre

flare: laiton

Caracteristiques

Grand champ de vision - Indicateur d'humidité - Faible chute de pression - SLI avec raccords à braser des deux côtés - SBI avec raccords flare des deux côtés - SBIA avec raccords flare, filtage femelle x filtage maje - Réfrigérants: tous les HCFC, HFC, ne convient pas pour R12, R502 et ammoniac

Plage de lecture d'humidité, voir tableau page 2

Température ambience maxi 80 °C

Diamètre du voyant liquide 22.5 mm

Type	Pression de service maxi PS	Pression de contrôle maxi
SLI 6; SLI 1/4	44 bar	63 bar
SLI 10; SLI 3/8
SLI 12; SLI 1/2
SLI 15
SLI 16 (5/8)
SLI 18; SLI 3/4	36 bar	51,5 bar
SLI 22 (7/8)
SBI
SBIA
SLI 28; SLI 1 1/8	35 bar	50 bar

Indicateur d'humidité

La couleur de l'indicateur est une mesure de la teneur en humidité du réfrigérant.

La plage de lecture dépend du réfrigérant utilisé.

Réfrigérant	Plage de lecture
	sec (vert)	zone de transition	humide (jaune)
R22	< 30 ppm	30 – 150 ppm	> 150 ppm
R134a	< 60 ppm	60 – 100 ppm	> 100 ppm
R404A	< 20 ppm	20 – 100 ppm	> 100 ppm
R407C	< 20 ppm	20 – 130 ppm	> 130 ppm
R507	< 20 ppm	20 – 100 ppm	> 100 ppm

Données pour une température de 30°C

Couleur verte.

Seul un réfrigérant exempt d'humidité garantit un fonctionnement sans problèmes du détendeur.

Zone de transition:

Lorsque la teinte verte commence à faiblir, c'est une indication de présence de faibles quantités d'humidité. Il est conseillé de replacer le déshydrateur.

Couleur jaune : humide.

Le réfrigérant est chargé de plus d'humidité que spécifique. Il est indispensable de changer le déshydrateur.

Du fait de l'humidité de l'air, l'indicateur est jaune lors de la livraison. Une fois installé, il passe au vert lors du remplissage de l'installation avec du réfrigérant sec.

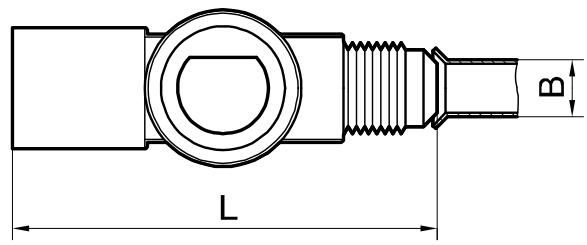

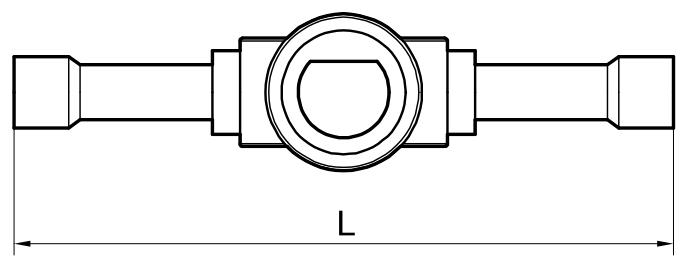

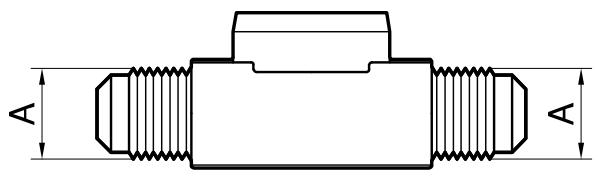

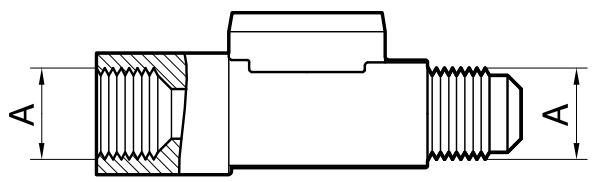

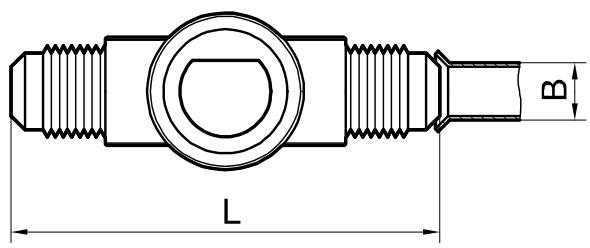

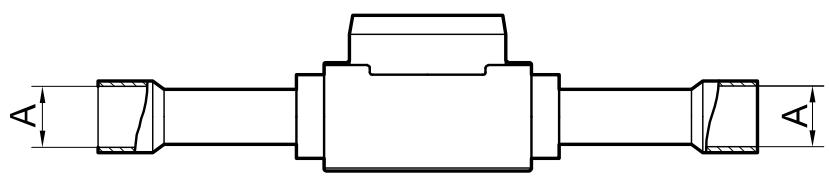

Dimensions et poids

Type	Dimensions				Poids env. (kg)
	Raccord (A)	Diamètre du tube (B)		Longueur (L)
SLI 6	6 mm ODF	6 mm		106 mm	0.15
SLI 10	10 mm ODF	10 mm		119 mm	0.15
SLI 12	12 mm ODF	12 mm		144 mm	0.20
SLI 15	15 mm ODF	15 mm		146 mm	0.17
SLI 16	16 mm; 5/8" ODF	16 mm; 5/8" ODF		146 mm	0,17
SLI 18	18 mm ODF	18 mm		183 mm	0.22
SLI 22	22 mm; 7/8" ODF	22 mm; 7/8" ODF		183 mm	0,24
SLI 28	28 mm ODF	28 mm		188 mm	0.48
SLI 1/4	1/4" ODF	1/4"		106 mm	0.15
SLI 3/8	3/8" ODF	3/8"		119 mm	0.15
SLI 1/2	1/2" ODF	1/2"		144 mm	0.19
SLI 3/4	3/4" ODF	3/4"		183 mm	0.22
SLI 1 1/8	1 1/8" ODF	1 1/8"		188 mm	0.48
SBI 6	7/16" UNF	6 mm		1/4"	70 mm
SBI 10	5/8" UNF	10 mm	3/8"	76 mm	0.15
SBI 12	3/4" UNF	12 mm	1/2"	88 mm	0.17
SBI 16	7/8" UNF	16 mm	5/8"	98 mm	0.29
SBIA 6	7/16" UNF	6 mm	1/4"	60 mm	0.30
SBIA 10	5/8" UNF	10 mm	3/8"	76 mm	0.15
SBIA 12	3/4" UNF	12 mm	1/2"	74 mm	0.19
SBIA 16	7/8" UNF	16 mm	5/8"	78 mm	0.31

SLI

SBI

SBIA
