Type de produit	Indicateur d'humidité pour réfrigérant
Marque	Honeywell
Modèle	SBI (également SLI et SBIA)
Matériau du corps	Laiton
Matériau du hublot	Verre trempé résistant à la pression
Indicateur d'humidité	Papier indicateur, couleur verte (sec) à jaune (humide)
Réfrigérants compatibles	Tous HCFC, HFC (ne convient pas pour R12, R502 et ammoniac)
Plage de lecture (exemple R22)	Sec < 30 ppm, transition 30-150 ppm, humide > 150 ppm
Température ambiante max	80 °C
Diamètre du voyant	22.5 mm
Pression de service max (SLI6)	44 bar
Pression de contrôle max (SLI6)	63 bar
Dimensions (SBI 6)	Longueur 70 mm, raccord 7/16" UNF, tube 6 mm, 1/4"
Poids (SBI 6)	env. 0,15 kg
Type de raccordement	SLI : à braser (ODF) ; SBI/SBIA : flare (UNF)
Indication couleur verte	Réfrigérant sec, fonctionnement normal
Indication couleur jaune	Humidité excessive, changer le déshydrateur
Zone de transition	Teinte verte faiblissante, remplacer le déshydrateur
Installation	L'indicateur est jaune à la livraison (humidité de l'air), devient vert après remplissage avec réfrigérant sec
Entretien	Vérifier visuellement la couleur, agir si jaune ou transition
Sécurité	Respecter les pressions et températures maximales

FOIRE AUX QUESTIONS - SBI HONEYWELL

Comment lire l'indicateur d'humidité Honeywell SBI ?

L'indicateur change de couleur selon la teneur en humidité du réfrigérant. Vert = sec, jaune = humide. Une zone de transition (teinte verte qui faiblit) indique un début d'humidité.

Quels réfrigérants sont compatibles avec le SBI ?

Tous les HCFC et HFC. Ne convient pas pour le R12, le R502 et l'ammoniac.

Pourquoi mon indicateur est-il jaune à la réception ?

L'humidité de l'air rend l'indicateur jaune. Une fois installé et l'installation remplie de réfrigérant sec, il devient vert.

Quelle est la pression maximale de service ?

Cela dépend du modèle. Par exemple, le SLI 6 supporte 44 bar en service et 63 bar en contrôle.

Que faire si l'indicateur devient jaune ?

Il est indispensable de changer le déshydrateur pour éliminer l'excès d'humidité.

Quelle est la plage de lecture pour le R134a ?

Pour le R134a à 30°C : sec < 60 ppm, transition 60-100 ppm, humide > 100 ppm.

Quels sont les types de raccordement disponibles ?

Les modèles SLI ont des raccords à braser (ODF). Les SBI et SBIA ont des raccords flare (UNF).

Quelle est la température ambiante maximale ?

La température ambiante ne doit pas dépasser 80 °C.

Comment installer l'indicateur d'humidité ?

Il se monte sur la ligne liquide du circuit frigorifique. Respecter le sens du flux et les dimensions de raccord. Voir les tableaux pour les couples de serrage si flare.

L'indicateur est-il réparable ou remplaçable ?

L'élément indicateur n'est pas réparable. En cas de dysfonctionnement, remplacer l'ensemble du voyant.

MODE D'EMPLOI SBI HONEYWELL

Les voyants liquide série SLI/SBI/SBIA montrent l'état du flux de réfrigérant pendant la marche de l'installation. On peut ainsi voir, par exemple, si le réfrigérant est exempt de bulles de gaz.

Le voyant indique la teneur en humidité du réfrigérant en phase liquide.

Matériaux

Corps laiton

Hublot verre trempé résistant à la pression, papier indicateur

Raccord à braser: cuivre

flare: laiton

Caracteristiques

Grand champ de vision - Indicateur d'humidité - Faible chute de pression - SLI avec raccords à braser des deux côtés - SBI avec raccords flare des deux côtés - SBIA avec raccords flare, filtage femelle x filtage maje - Réfrigérants: tous les HCFC, HFC, ne convient pas pour R12, R502 et ammoniac

Plage de lecture d'humidité, voir tableau page 2

Température ambience maxi 80 °C

Diamètre du voyant liquide 22.5 mm

Type	Pression de service maxi PS	Pression de contrôle maxi
SLI 6; SLI 1/4	44 bar	63 bar
SLI 10; SLI 3/8
SLI 12; SLI 1/2
SLI 15
SLI 16 (5/8)
SLI 18; SLI 3/4	36 bar	51,5 bar
SLI 22 (7/8)
SBI
SBIA
SLI 28; SLI 1 1/8	35 bar	50 bar

Indicateur d'humidité

La couleur de l'indicateur est une mesure de la teneur en humidité du réfrigérant.

La plage de lecture dépend du réfrigérant utilisé.

Réfrigérant	Plage de lecture
	sec (vert)	zone de transition	humide (jaune)
R22	< 30 ppm	30 – 150 ppm	> 150 ppm
R134a	< 60 ppm	60 – 100 ppm	> 100 ppm
R404A	< 20 ppm	20 – 100 ppm	> 100 ppm
R407C	< 20 ppm	20 – 130 ppm	> 130 ppm
R507	< 20 ppm	20 – 100 ppm	> 100 ppm

Données pour une température de 30°C

Couleur verte.

Seul un réfrigérant exempt d'humidité garantit un fonctionnement sans problèmes du détendeur.

Zone de transition:

Lorsque la teinte verte commence à faiblir, c'est une indication de présence de faibles quantités d'humidité. Il est conseillé de replacer le déshydrateur.

Couleur jaune : humide.

Le réfrigérant est chargé de plus d'humidité que spécifique. Il est indispensable de changer le déshydrateur.

Du fait de l'humidité de l'air, l'indicateur est jaune lors de la livraison. Une fois installé, il passe au vert lors du remplissage de l'installation avec du réfrigérant sec.

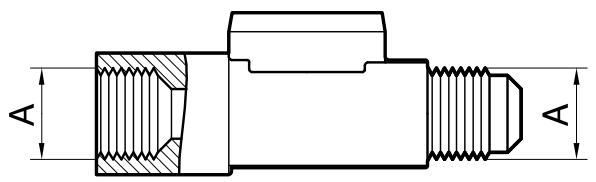

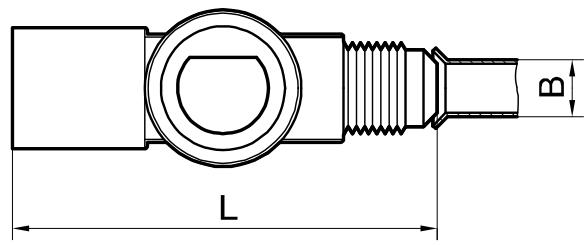

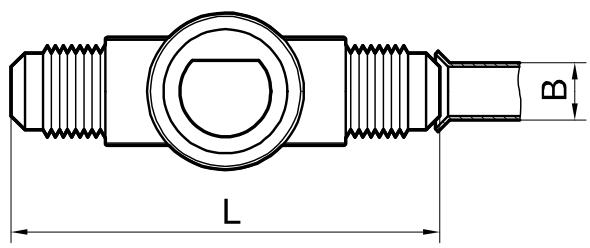

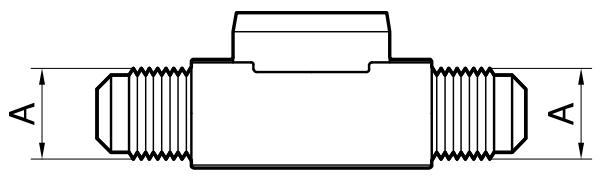

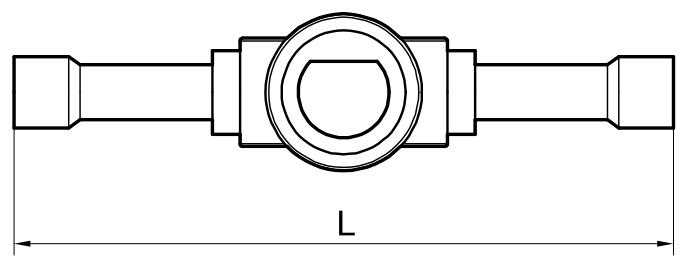

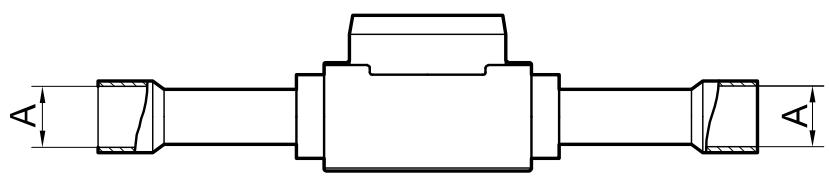

Dimensions et poids

Type	Dimensions				Poids env. (kg)
	Raccord (A)	Diamètre du tube (B)		Longueur (L)
SLI 6	6 mm ODF	6 mm		106 mm	0.15
SLI 10	10 mm ODF	10 mm		119 mm	0.15
SLI 12	12 mm ODF	12 mm		144 mm	0.20
SLI 15	15 mm ODF	15 mm		146 mm	0.17
SLI 16	16 mm; 5/8" ODF	16 mm; 5/8" ODF		146 mm	0,17
SLI 18	18 mm ODF	18 mm		183 mm	0.22
SLI 22	22 mm; 7/8" ODF	22 mm; 7/8" ODF		183 mm	0,24
SLI 28	28 mm ODF	28 mm		188 mm	0.48
SLI 1/4	1/4" ODF	1/4"		106 mm	0.15
SLI 3/8	3/8" ODF	3/8"		119 mm	0.15
SLI 1/2	1/2" ODF	1/2"		144 mm	0.19
SLI 3/4	3/4" ODF	3/4"		183 mm	0.22
SLI 1 1/8	1 1/8" ODF	1 1/8"		188 mm	0.48
SBI 6	7/16" UNF	6 mm		1/4"	70 mm
SBI 10	5/8" UNF	10 mm	3/8"	76 mm	0.15
SBI 12	3/4" UNF	12 mm	1/2"	88 mm	0.17
SBI 16	7/8" UNF	16 mm	5/8"	98 mm	0.29
SBIA 6	7/16" UNF	6 mm	1/4"	60 mm	0.30
SBIA 10	5/8" UNF	10 mm	3/8"	76 mm	0.15
SBIA 12	3/4" UNF	12 mm	1/2"	74 mm	0.19
SBIA 16	7/8" UNF	16 mm	5/8"	78 mm	0.31

SLI

SBI

SBIA
