Type de produit	Actionneur électrique pour registre
Marque	HONEYWELL
Modèle	N10XX (N05010, N10010)
Alimentation	230 V AC, 50/60 Hz
Fonctions principales	Commande 2 positions, commande flottante, commande modulante, retour d'information, interrupteurs auxiliaires
Couple de rotation	5 Nm (N05xx) ou 10 Nm (N10xx)
Angle de rotation	90° (réglable par pas de 5.5°)
Type de montage	Sur registre à fermeture horaire (CW) ou antihoraire (CCW)
Indice de protection	IP54 (estimation, non spécifié explicitement)
Classe de sécurité	Classe II (double isolation)
Température de fonctionnement	-20°C à +50°C (estimation courante)
Matériau du boîtier	Plastique ABS ignifugé
Couleur	Gris clair (standard Honeywell)
Poids	Environ 0.5 kg
Dimensions (L x H x P)	Environ 150 x 80 x 60 mm
Type de câble	3 fils (phase, neutre, commande)
Sécurité	Ne pas ouvrir le boîtier, intervention réservée à un personnel qualifié pour le 230 V AC
Entretien et nettoyage	Aucun entretien particulier nécessaire. Nettoyer avec un chiffon sec et non abrasif.
Pièces détachées et réparabilité	Actionneur non réparable par l'utilisateur. Pièces détachées disponibles auprès du fabricant.
Informations générales	Fabriqué par Honeywell GmbH, Böblinger Straße 17, D-71101 Schonaich, Allemagne. Sujet à modifications sans préavis.

FOIRE AUX QUESTIONS - N10XX HONEYWELL

Quelle est la tension d'alimentation de l'actionneur N10XX ?

L'actionneur fonctionne sous 230 V AC, 50/60 Hz. Seul un personnel qualifié doit effectuer le raccordement électrique.

Comment monter l'actionneur sur un registre à fermeture horaire ou antihoraire ?

Suivez les instructions de montage en fonction du sens de fermeture : pour une fermeture antihoraire (CCW) ou horaire (CW). Utilisez la butée de réglage pour ajuster l'angle de rotation par pas de 5,5°.

Quels sont les différents modes de commande disponibles ?

L'actionneur supporte les modes : commande 2 positions, commande flottante, commande modulante (0-10 V ou 4-20 mA), avec retour d'information et interrupteurs auxiliaires optionnels.

Que faire en cas de problème de fonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, contactez un technicien qualifié. N'essayez pas d'ouvrir l'actionneur vous-même.

Comment câbler l'actionneur pour une commande 2 positions ?

Pour une commande 2 positions, utilisez les bornes comme indiqué dans le schéma de câblage C2 (N05230-2POS ou N10230-2POS). Connectez la phase, le neutre et le fil de commande.

L'actionneur est-il livré avec les interrupteurs de fin de course ?

Certains modèles incluent des interrupteurs auxiliaires (fin de course). Consultez la notice pour vérifier les options disponibles et le raccordement.

Quelle est la procédure de synchronisation après le montage ?

Après le montage, actionnez manuellement l'actionneur en position fermée, puis effectuez un cycle de synchronisation automatique en appliquant une commande. Le voyant (si présent) indique la fin de la synchronisation.

Peut-on utiliser cet actionneur en extérieur ?

L'indice de protection est estimé à IP54, ce qui le protège contre les poussières et les projections d'eau. Toutefois, évitez une exposition prolongée aux intempéries.

Comment entretenir l'actionneur ?

L'actionneur ne nécessite aucun entretien particulier. Pour le nettoyer, utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver des pièces de rechange pour le modèle N10XX ?

Les pièces détachées sont disponibles auprès de Honeywell ou de ses distributeurs agréés. Contactez le service client avec la référence exacte du modèle.

MODE D'EMPLOI N10XX HONEYWELL

D Montageanweisung
DK Installationsvejledning
ES Instrucciones de montaje
F Instructions d'installation
I Istruzioni di montaggio
N Installationsinstruktioner
NL Installatievoorschrift
P Instruções de montagem
S Installation instruktioner
FI Asennusohje

N05xx / N10xx

NON-SPRING RETURN

DIRECT-COUPLED DAMPER ACTUATORS

INSTALLATION INSTRUCTIONS

E	Keep these instructions together with the actuator or with the equipment documentation! Only qualified personnel may perform electrical connections for 230 VAC. Caution! Do not improperly open the actuator.	F	Cette instruction est à保守 avec le servo-moteur ou avec la documentation de l'installation! Le raccordement éléctrique de servo-moteur pour le 230 V AC ne peut être effectué que par le personnel autorisé. Attention! Le servo-moteur ne doit pas être ouvert non-conformément.	P	Guarde THESE instruções jusqu'à do actuator ou jusqu'à documentação da instalação! A lição电解tica do actuator a 230 V AC soit deve ser effectuaa para pessoal especializado. Atençao! O actuator não deve ser aberto de forma inadequada.
D	Düsseldorf Anleitung ist beim Antrieb oder in der Anlagen-dokumentation aufzubewahren! Elektrisches Anschlieben von Antriben für 230 V AC ist nur durch autorisiertes Fachpersonal gestattet. Achting! Der Stellantrieb darf nicht unsachgemäß geöffnet werden.	I	Queste struczioni devono essere conservate insieme al servocommando o con la documentation dell'impianto! I collegamenti a 230 V c.a. devono essere eseguita da personale qualificato. Attenzione! Il servocommando non deve essere aperto improriamente.	S	Denna instructuktion skali forvaras tillsammans med ställdonet aller anlaggningsdokumentation! Elektrisk ansluting av ställdon med 230 V AC fãr endast utforas av behörig personal. OBS! Ställdonet fãr endast öppnas pândamälsenlig sãtt.
DK	Opevar densevejledning sammen med motoren aller med anlaagsdokumentationen! Elektrisk tilsutrling af motorer for 230 V AC bãr kun foretages af autoriserede personer. OBS! Forsøg ikke at adskilte motoren.	N	Denne veiledingen skew opbevares sammen med motoren aller anleggsdokumentasonen! Elektrisk tilkoipling av motorer med 230 V AC mã kun utføres av fagfolik. OBS! Motoren mã alike øpnes av ukyndeige.	FI	Tàta ohjettule tulee saïlttã toimimoottorin lheisyddessã tãyhdessa laitosdkumentten kansa! Ainoastaan asiaankuluvat okeudet omaavat henkölto savat tehdã käytöjannitteen 230 VAC liitantàbita. Huomio! Toimimoottoria ei saa (ellei käytöohssea ole toisin mainittu) avata.
ES	Conserve estas instruetiones con el actuator o con la documentación de la instalación. La conexión electrónica del actador a 230 V CA deben hacerse solamente por personal qualificado. Atencion! EI actuator no deibe ser abierto de manera inadequada.	NL	Deze handleiding moet bij de servomotor, of met de documentatie van de installment wordenbewaard! De elektrische aansluiting van servomotoren voor 230 Vac mag alleen door geauriseerd personeel worden ugetevoerd. Opgelet! Wees voorziglicht met het openen servomotor!
A1		A2		A3
A4		A5		A6

D Montage auf links (CCW) oder rechts (CW) schließerender Klappe
DK Montering på spjaeld, som lukker til venstre (CCW) eller til højre (CW)
ES Montaje sobre la compuerta que cierra a izquierda (CCW) o a derecha (CW)
F Montage sur un clapet fermant a gauche (CCW) ou a droite (CW)

Montaggio su farfalla con chiusura sinistrorsa (CCW) o destrorsa (CW)
N Montering på spjeld som lukker til venstre (CCW) eller høyre (CW)
NL Montage op links (CCW) of rechts (CW) sluitende klep
P Montagem em tampa de fechar para a esquerda (CCW) ou para a direita (CW)

S Montage pa vänsterstängande (CCW) aller hogerstängande (CW) spjäll
FI Asennus vasemmalle (CCW) tai oikealle (CW) sulkeutuvalle pelliille

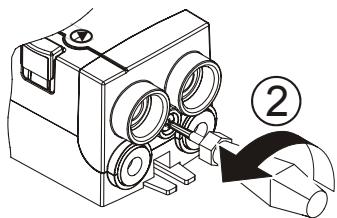

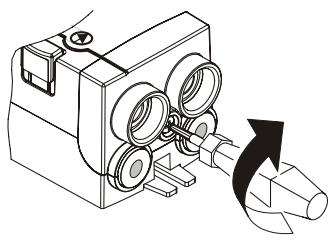

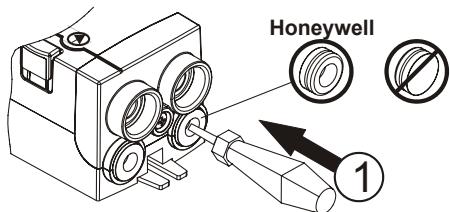

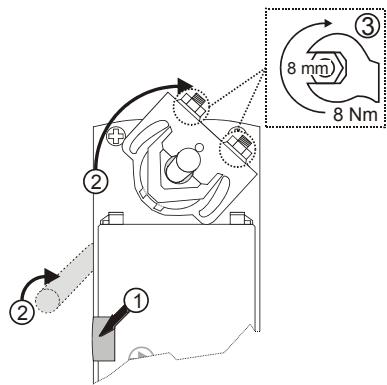

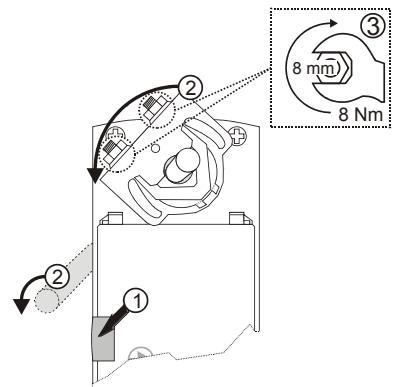

MOUNTING ON COUNTERCLOCKWISE (CCW) OR CLOCKWISE (CW) CLOSING DAMPER

B1 CCW

B1 CW

B2

5.5°, 11°, 16.5°, 22°...

B3

B4

B5

B6

B7

B8

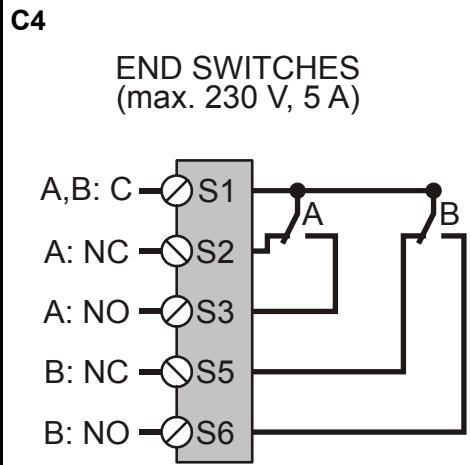

E	wiring	2-position control	Floating control	Feedback	Modulating control	End switches
D	Verkabelung	2-Positionen-Steuerung	3-Pos.-Regelung	Rückmeldung	Stetige Regelung	Endschalter
DK	Ledninger	Tænd / sluk kontakt	Gideregulering	Feedback	Modulerende regulering	Ekstra kontakter
ES	Cableado	Control de 2 posiciones	Control flotante	realimentación	Control modulante	Interruptores auxiliares
F	Câblage	Interrupteur 2 positions	Commande flottante	rétroaction	Commande modulante	Interrupteurs supplémentaires
I	Cablaggio	Cont rollo di due positioni	Cont rollo flottante	feedback	Cont rollo modulato	Interruttori ausiliari
N	Ledningsnett	To-plas-serings-betjening	Flytende kontroll	Feedback	Modulerende kontroll	Tilleggs-brytere
NL	Bedrading	Twee positie schakelaar	Zwevende regeling	Feedback	Modulatie-regeling	Extra schakelaars
P	Cablagem	Comando de 2 positões	Controlo flu统计数据	realimentação	Controlo de modulação	Interruptores auxiliares
S	Kablage	Till- / Frân-kopplare	Flytande regeling	Feedback	Modulerande regeling	Ytterligare omkopplare
FI	Kaapelointi	Päülle- / pois-kytkin	Liukuohjaus	Feedback	Modulaatio-ohjaus	Lisäkytkin

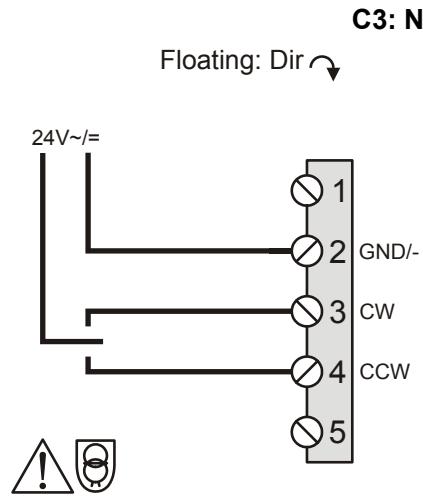

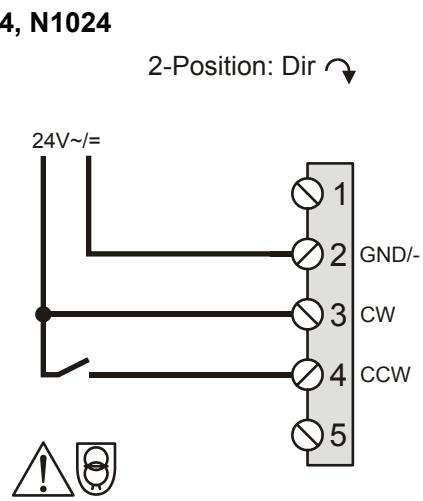

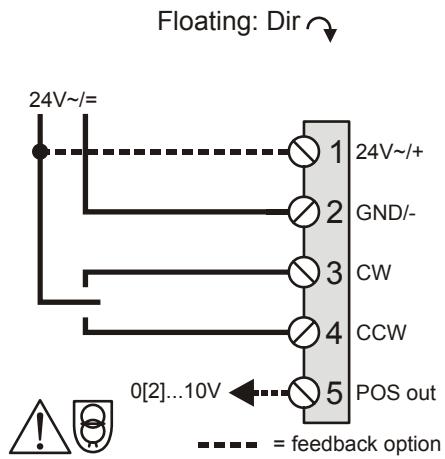

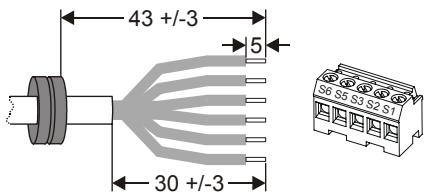

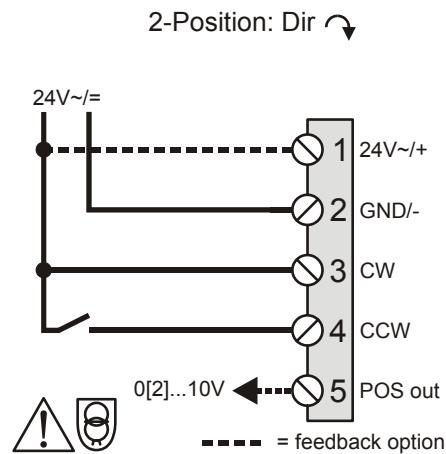

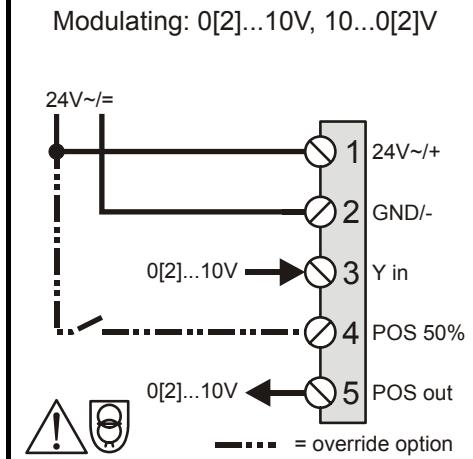

WIRING

C1: N05010, N10010

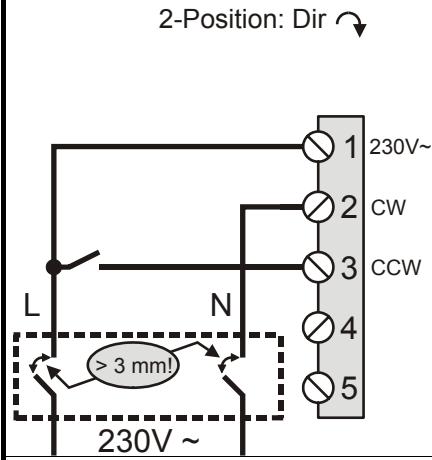

C2: N05230-2POS, N10230-2POS

D Einstellung fur links (CCW) oder rechts (CW) schließer Klappe / Synchronisation
DK Justering pà spjæld, som lukker til venstre (CCW) eller til højre (CW)/ Synkronisering
ES Ajuste para la compuerta que cierra a izquierda (CCW) o a的那一 (CW)/ Sincronizacion
F Ajustement pour un clapet fermant a gauche (CCW) ou a droite (CW)/ Synchronisation

Regolazione per farfalla con chiusura sinistorsa (CCW) o destrorsa (CW) / Sincronizzazione
N Justering papi spjeld som lukker til venstre (CCW) eller hoyre (CW)/ Synkronisering
NL Regeling voor links (CCW) of rechts (CW) sluitende klep / Synchronisatie
P Adaptação para tampa de fechar para a esquerda (CCW) ou para a direita (CW) / Synchronization

S Stallingn pa vanderstangande (CCW)
eller hogerstandange (CW) spjall /
Synkronisering
FI Saatovasemmalle (CCW) tai oikealle (CW) sulkeutuvalle pelliile / Synkronointi

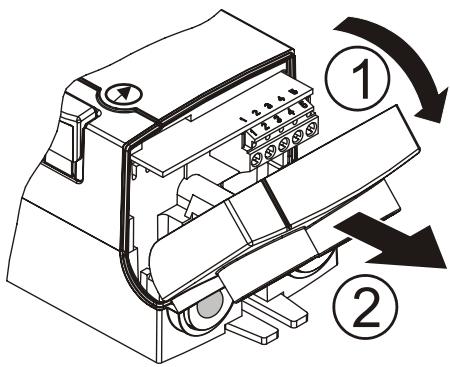

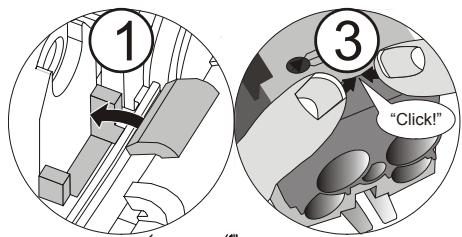

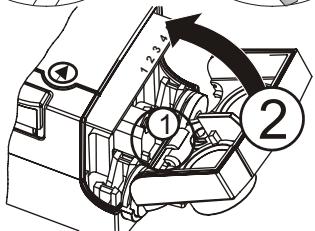

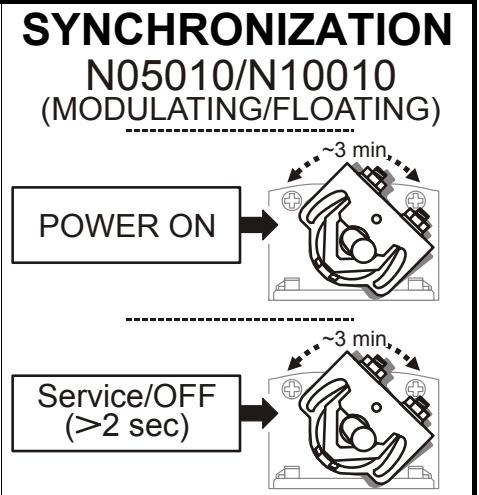

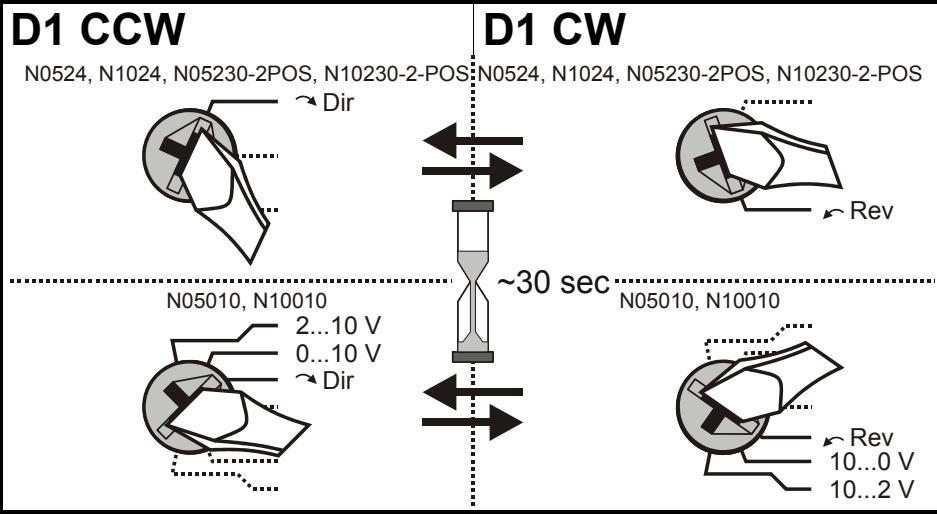

ADJUSTING FOR COUNTERCLOCKWISE (CCW) OR CLOCKWISE (CW) CLOSING DAMPER / SYNCHRONIZATION

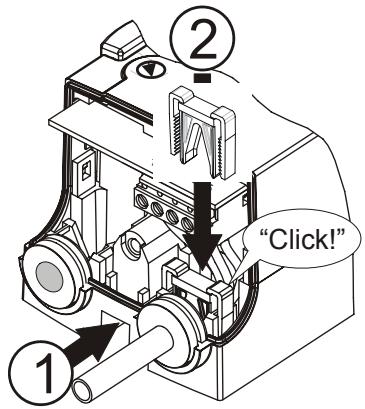

D Demontage der Zugentlastung
DK Afmontage af aflastningsklemmen
ES Desmontaje del clip de sujeción

I Smontaggio del dispositivo antistrappo
F Démontage de la broche de blocage
NL Demontage van de trekontlasting

S Koppla bort klammern
FI Kaapelijannityksen vapautus

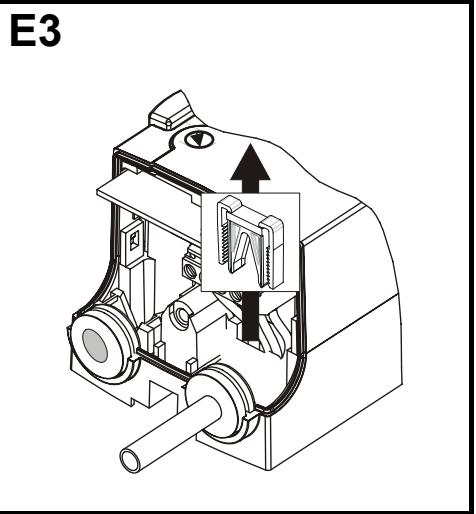

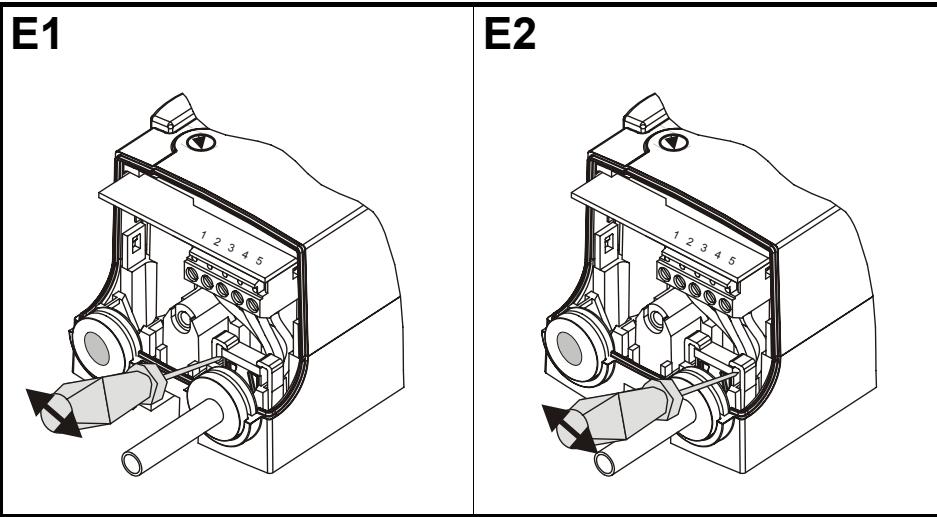

DISmounting STRAIN-RELIEF CLAMP

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schonaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://ecc.emea.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0276GE51 R1007F
