Type de produit	Réducteur de pression avec filtre à contre-courant
Marque	Honeywell
Modèle	FKN74C
Application	Installations sanitaires et de chauffage
Pression nominale max	16 bar
Pression aval réglable	1 - 6 bar (estimation)
Raccordement	Bride (compatible avec d'autres fabricants)
Température max de fonctionnement	80 °C (estimation)
Matériau du corps	Laiton (estimation)
Fonctions principales	Réduction de pression, rinçage à contre-courant, filtration
Entretien	Vérifier régulièrement la vanne à boule de vidange ; inspecter le détendeur
Nettoyage	Ne pas utiliser de produits contenant des solvants sur les pièces synthétiques
Sécurité	Ne pas installer dans des zones exposées aux UV ou vapeurs de solvants
Pièces détachées disponibles	Membrane, rondelle de friction, vanne à boule
Réparabilité	Remplacement possible des composants internes (membrane, rondelle)
Instructions de montage	Respecter le sens de circulation ; ne pas inverser la bride sans vérifier le sens
Compatibilité	FK74C et FKN74C
Garantie	Non précisée

FOIRE AUX QUESTIONS - FKN74C HONEYWELL

Comment installer le réducteur de pression FKN74C ?

Respectez le sens de circulation indiqué par la flèche. En cas de raccord à bride d'un autre fabricant, vérifiez que l'eau arrive par le circuit extérieur, sinon montez la bride en sens inverse.

Comment régler la pression aval ?

Pour régler la pression aval, dépressurisez d'abord le côté aval, puis ajustez le détendeur. La pression stabilisée doit être correcte.

Que faire si la pression aval est instable ?

Vérifiez l'état de la membrane et de la rondelle de friction. Remontez en appuyant sur la membrane avant de replacer la rondelle.

Comment effectuer le rinçage à contre-courant avec moteur Z74A / Z11S ?

Utilisez le moteur adapté pour actionner le rinçage. Consultez la notice spécifique du moteur pour les détails.

À quelle fréquence vérifier la vanne à boule de vidange ?

Vérifiez régulièrement son bon fonctionnement. Remplacez-la si nécessaire pour éviter tout blocage.

Puis-je nettoyer les pièces en matière synthétique avec des solvants ?

Non, n'utilisez jamais de produits contenant des solvants. Utilisez un chiffon doux et de l'eau savonneuse si nécessaire.

Où puis-je installer le FKN74C ?

Installez-le dans un endroit à l'abri des rayons UV directs et des vapeurs de solvants, par exemple dans un local technique.

Que faire si la vanne à boule est difficile à manœuvrer ?

Vérifiez qu'elle n'est pas entartrée ou endommagée. Si elle force anormalement, remplacez-la.

Comment remonter le détendeur après inspection ?

Remontez en sens inverse. Appuyez avec le doigt sur la membrane avant de remettre la rondelle de friction en position correcte.

Quelles sont les utilisations interdites ?

Toute utilisation autre que celle indiquée (ex : eau sanitaire, chauffage) est considérée comme non conforme et peut endommager l'appareil.

MODE D'EMPLOI FKN74C HONEYWELL

Dans les instructions de montage on utilise toujours le type FK74C pour les illustrations. Les indications sont néanmoins valables pour tous les types.

En cas de fixation à un raccord à bride monté précédemment et provenant d'un autre constructeur (Cillit p. e.), il faut faire très attention à ce que l'eau arrive également dans ce cas-ci, via le circuit extérieur. S'il n'en était pas ainsi, le raccord devrait alors être monté en sens inverse, même si la flèche montrant le sens de la circulation n'indique pas la direction réelle. Lorsque le raccord à bride possède des filetages, il faudra les supprimer à la foreuse (Ø 6,3 mm).

Si la pression aval est réglée sur une valeur inférieure, il faut dépressuriser le côté soit pour que la pression aval souhaitée puisse apparaître.

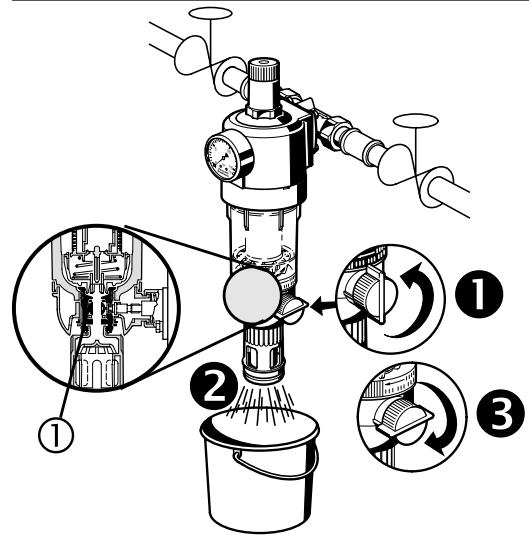

Rinçage à contre-courant avec le moteur Z74A / Z11S

• Leichtigkeit des Ablasskugelhahns ① régulièrement prüfen. Eventuell austauschen.
• Vérifier régulièrement que la vanne à boule fonctionne correctement. La remplacer si nécessaire.
• Vérifier régulièrement que la vanne à boule fonctionne correctement et la remplacer si nécessaire.
• Controllare regolarmente la funzionalità del rubinetto di scarico a sfera. Eventualmente sostituirlo.
• Verificar periodicamente la suavidad de marcha de la llave esférica de descarga. Eventualmente reemplazarla.

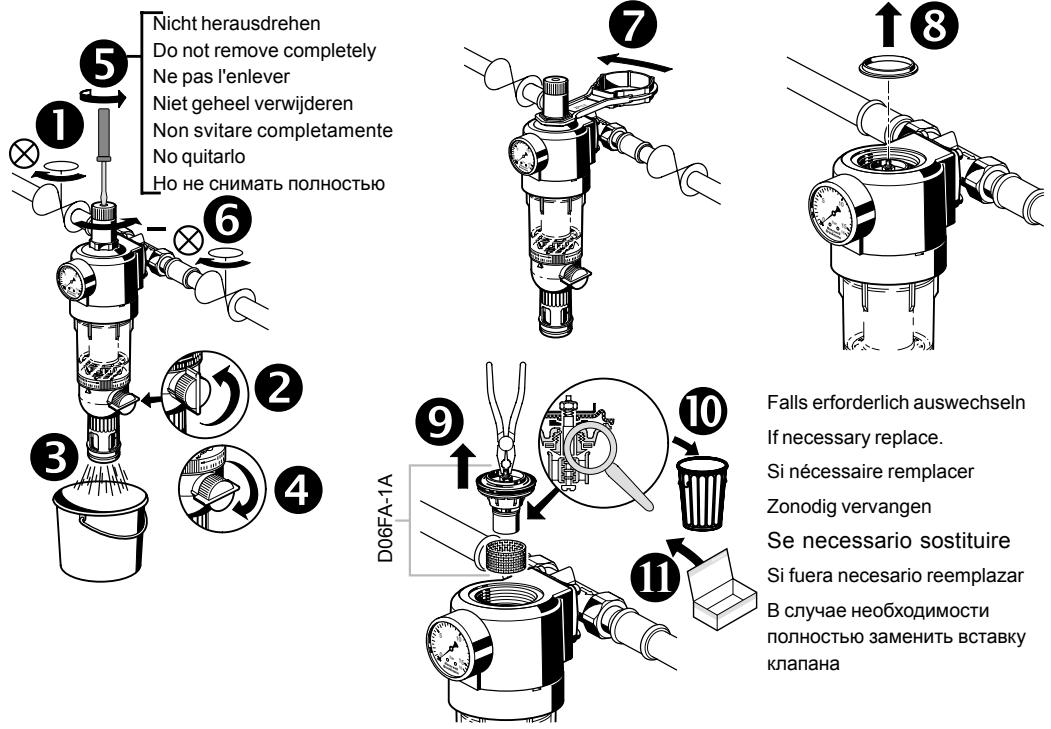

• Inspektion Druckminderer • Inspection of the pressure reducing valve Inspection du détenueur • Inspectie van de reducereklep • Ispezione del riduttore di pressione • Inspeccion de la valvula reductora de presión • Поберka peукцонно Клара на давлия

nur FK74C und FKN74C • FK74C and FKN74C only • uniquement pour le FK74C et FKN74C • uitsluitend voor FK74C en FKN74C • soltanto FK74C e FKN74C • soly FK74C y FKN74C • toлько FK74C и FKN74C

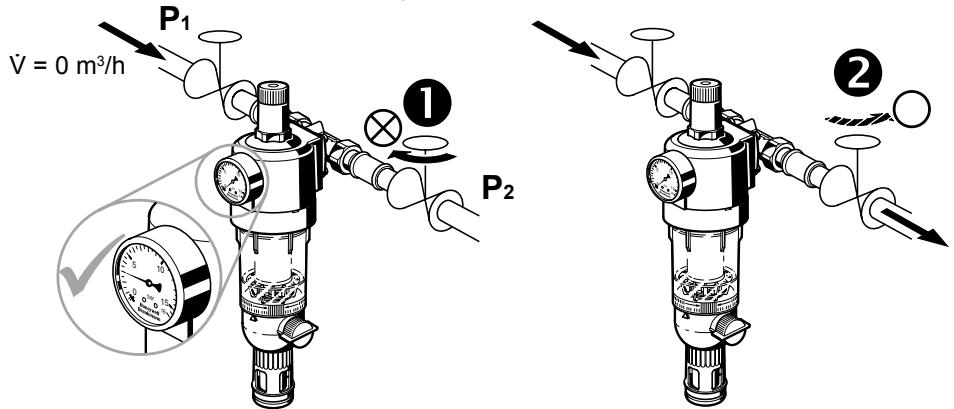

P_2 = stabil Funktion in Ordnung P_2 = stable Function all right P_2 = stable Fonctionne bien P_2 = stabel Werking in orde P_2 = stabile Funzionamento corretto P_2 = estable Funcion correcta P2=CTOIKN ΦyHKZNA HeBnopraKe

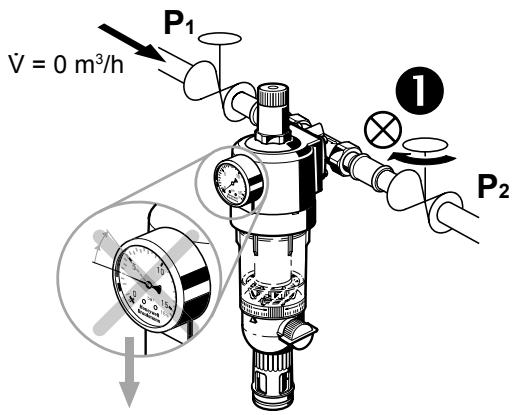

Ne fonctionne pas bien

nur FK74C und FKN74C • FK74C and FKN74C only • uniquement pour le FK74C et FKN74C • uitsluitend voor FK74C en FKN74C • sollanto FK74C e FKN74C • solo FK74C y FKN74C • toлько dans FK74C и FKN74C

Remontage en sens inverse - Appuyer avec le doigt sur la membrane avant de remettre la rondelle de friction (faire attention à sa position correcte).

Ne pas nettoyer la pièce en matière synthétique avec des produits d'entretien contenant des solvants.

Les filtres ne peuvent être installés dans des endroits exposés aux rayons UV (lumière du soleil) ou à des vapeurs de dissolvants.

N'utiliser l'appareil que

• dans un état impeccable
• selon les prescriptions
• en tenant compte de la sécurité.

Observer l'instruction de montage. Remédier immédiatement à tout défaut.

La robinetterie est destinée uniquement aux applications indiquées.

Toute autre utilisation est considérée comme contraire aux prescriptions.
