eXcelon DMX9724XDS - Récepteur KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur multimédia 2 DIN
Marque	Kenwood
Modèle	eXcelon DMX9724XDS
Catégorie	Récepteur (audio/vidéo) pour voiture
Dimensions	Format double DIN (178 x 100 mm)
Poids	Environ 1,8 kg
Alimentation	12 V DC (masse négative)
Écran	Écran tactile couleur de 6,75 pouces
Compatibilité smartphone	Apple CarPlay et Android Auto
Connectivité sans fil	Bluetooth pour appels et streaming audio
Connectique	Ports USB, HDMI, entrée auxiliaire, sorties préamp
Tuner radio	AM/FM avec RDS
Formats audio pris en charge	MP3, WMA, WAV, FLAC
Égaliseur	Égaliseur 13 bandes intégré
Sorties préamplifiées	6 sorties 4 V
Caméra de recul	Entrée pour caméra de recul avec guidage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; ne pas utiliser de solvants
Sécurité	Installation sur circuit 12 V seulement; couper l'alimentation avant toute intervention
Pièces détachées et réparabilité	Pièces disponibles via SAV agréé; réparation recommandée par professionnel
Informations générales	Mise à jour du firmware via USB; notice téléchargeable en PDF

FOIRE AUX QUESTIONS - eXcelon DMX9724XDS KENWOOD

Comment connecter mon smartphone à l'autoradio ?

Utilisez un câble USB d'origine pour relier votre smartphone à l'un des ports USB. L'appareil détecte automatiquement le système et lance la connexion âApple CarPlay ou âAndroid Auto. Pour le Bluetooth, activez le mode appairage dans les réglages et sélectionnez l'autoradio depuis votre téléphone.

L'appareil est-il compatible avec Android Auto ?

Oui, le Kenwood DMX9724XDS prend en charge Android Auto via une connexion USB. Vous pouvez utiliser les applications compatibles directement sur l'écran tactile, comme la navigation, la musique ou les messages.

Comment régler l'égaliseur ?

Accédez au menu audio, puis sélectionnez l'option Égaliseur. Vous pouvez choisir un préréglage ou ajuster manuellement les 13 bandes pour personnaliser le son selon vos préférences.

Puis-je installer cet appareil moi-même ?

L'installation demande des connaissances en électricité automobile. Si vous n'êtes pas expérimenté, il est recommandé de faire appel à un professionnel. Assurez-vous de débrancher la batterie avant toute manipulation et de vérifier la compatibilité avec votre véhicule.

Comment utiliser la fonction caméra de recul ?

Connectez la caméra à l'entrée dédiée (généralement une prise RCA). La vidéo s'affiche automatiquement lorsque vous passez la marche arrière. Certains modèles permettent d'ajouter des repères de guidage dans les réglages.

Quels formats audio sont pris en charge ?

L'appareil prend en charge les formats courants tels que MP3, WMA, WAV et FLAC. Pour les fichiers sans perte, assurez-vous que le débit binaire est compatible avec la lecture USB.

Comment mettre à jour le firmware de l'appareil ?

Téléchargez la dernière version du micrologiciel depuis le site officiel Kenwood, copiez le fichier sur une clé USB formatée en FAT32, puis insérez-la dans l'autoradio. Le processus de mise à jour se lance automatiquement ou depuis le menu système.

Que faire si l'écran ne répond plus ?

Tout d'abord, redémarrez l'appareil en coupant puis en rétablissant l'alimentation. Si le problème persiste, effectuez une réinitialisation d'usine via le menu. En dernier recours, consultez le SAV agréé.

Comment nettoyer l'écran tactile sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humecté d'eau claire. Évitez les produits chimiques, alcool ou détergents qui pourraient altérer le revêtement de l'écran. Ne pulvérisez jamais directement sur l'appareil.

L'autoradio est-il livré avec un micro pour les appels ?

Oui, un microphone externe est inclus dans la boîte. Il doit être installé dans un endroit dégagé, par exemple sur le pare-soleil ou le montant de portière, pour optimiser la qualité des appels en mode mains libres.

MODE D'EMPLOI eXcelon DMX9724XDS KENWOOD

• Des informations actualisées (le dernier mode d'emploi, les mises à jour du système, les nouvelles fonctions, etc.) sont disponibles sur https://www.kenwood.com/cs/ce/.
• Le mode d'emploi est susceptible d'être modifié suite aux changements pouvant être apportés aux spécifications etc. Téléchargez impérativement la dernière édition du mode d'emploi aux fins de référence.
  https://www.kenwood.com/cs/ce/im_edition/im409/

Made for

iPhone

Works with

Apple CarPlay

Works with

Android Auto

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Avant l'utilisation 7

Précautions....7

Comment lire ce manuel....8

Utilisation de base 9

Fonctions des boutons en façade .... 9

Fonctionnement tactile 10

Mise en marche de l'appareil .... 10

Réglage du volume.... 11

Mettez l'écran hors tension 11

Mettez l'appareil en veille 12

Paramètres initiaux.... 12

Affiche l'écran d'ACCUEIL.... 15

Menu contextuel 16

Description de l'écran de sélection de source 16

Descriptions de l'écran de commande de source.... 18

Écran des listes 19

Widget (élément graphique) 20

Widget (élément graphique) 20

Panneau de widgets de conduite 21

Importation de fichiers d'images.... 22

APPLICATIONS 23

Opération de miroitage sans fil.... 23

Utilisation d'Apple CarPlay 24

Utilisation d'Android Auto™ 26

USB 29

Connector un périphérique USB.... 29

Utilisation de base USB 30

Recherche 31

iPhone 33

Préparation.... 33

Utilisation de base de l'iPhone.... 34

Recherche 35

Radio 37

Utilisation de base de la radio.... 37

Utilisation de la mémorisation.... 38

Utilisation de la sélection.... 39

Infos-traffic 40

CONFIGURATION de la radio 40

Radio numérique 41

Fonctionnement de base de la radio numérique....41

Mémorisation des services dans la mémoire préréglée.... 42

Utilisation de la sélection.... 43

Infos-traffic....44

CONFIGURATION de radio numérique...... 44

Utilisation du Bluetooth 46

Informations pour l'utilisation de périphériques Bluetooth ⁴ ..... 46

Enregistrez le périphérique Bluetooth...... 47

Configuration Bluetooth 50

Lecture de l'appareil audio Bluetooth.... 51

Utilisation du module mains-libres .... 53

Configuration Mains libres 59

Autres appareils externes 60

Caméra de vision.... 60

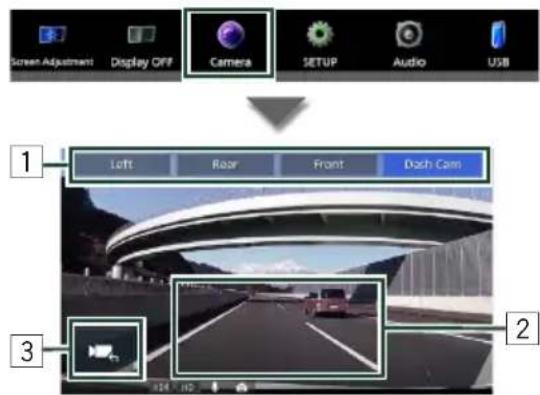

Utilisation de la caméra du tableau de bord... 63

Lecteurs audio/vidéo extérieurs (AV-IN)...... 64

Source HDMI....64

État du véhicule 65

Tangage et roulis.... 65

Configuration 66

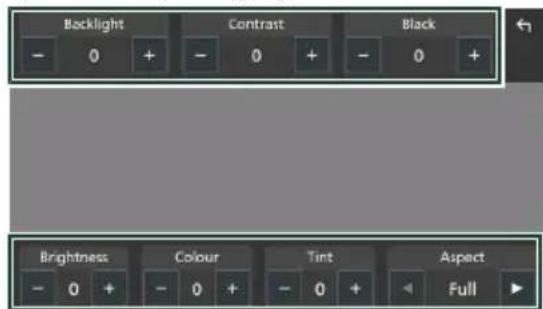

Configuration d'écran du moniteur .... 66

Configuration de la connexion et AV.... 67

Configuration de l'affichage et des boutons .. 69

Configuration de l'interface utilisateur.... 72

Configuration système.... 73

Contrôle de l'audio 74

Configuration audio.... 74

Configuration de l'enceinte/du répartiteur.... 75

Contrôle d'égaliseur.... 77

Position d'écoute/DTA 78

Atténuateur / Balance.... 80

Décalage du volume.... 80

Effet sonore 81

Égaliseur paramétrique.... 82

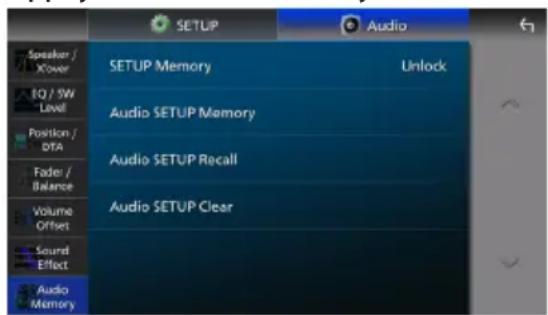

Mémoire de configuration audio 85

Télécommande (en option) 86

Installation des piles.... 86

Fonctions des boutons de la télécommande 87

Connexion/Installation 90

Avant l'installation 90

Installation des accessoires 93

Installation du modèle Grand écran.... 94

Connexion de l'appareil.... 99

Dépannage 104

Problèmes et solutions....104

Messages d'erreur....104

Annexes 106

Supports et fichiers pouvant être lus......106

Spécifications....108

À propos de cet appareil .....111

Avant l'utilisation

IMPORTANT

Avant d'utiliser ce produit, veuillez lire attentivement ce manuel pour en garantir une utilisation correcte. Il est particulièrement important de lire et de respecter les mentions AVERTISSEMENT et MISE EN GARDE de ce manuel. Veuillez conserver ce manuel dans un endroit sûr et accessible pour pouvoir vous y référer ultérieurement.

Précautions

AVERTISSEMENTS

Pour éviter toute blessure ou incendie, prenez les précautions suivantes :

• Pour éviter un court-circuit, ne mettez ni ne laissez jamais d'objets métalliques (comme des pièces de monnaie ou des outils métalliques) à l'intérieur de l'appareil.
• Ne regardez pas ni ne fixez votre regard sur l'affichage de l'appareil trop longtemps pendant la conduite.
• Si vous rencontrez des problèmes pendant l'installation, consultez votre KENWOOD revendeur.

Précautions d'utilisation de l'appareil

• Lorsque vous achetez des accessoires en option, vérifiez auprès de votre KENWOOD revendeur qu'ils fonctionneront avec votre modèle et dans votre région.
• Vous avez le choix de la langue dans laquelle s'affichent les menus, les balises des fichiers audio, etc. Voir Configuration système (p.73).
• La fonction Radio Data System ne fonctionne pas dans les zones où le service n'est pris en charge par aucune station de radiodiffusion.

■ Protection du moniteur

- Ne touchez pas le moniteur avec un stylo à bille ou tout autre outil pointu. Cela pourrait l'endommager.

Nettoyage de l'appareil

- Si la façade de l'appareil est tâchée, essuyez-la avec un chiffon doux et sec comme un chiffon en silicone. Si la façade est très sale, essuyez-la avec un chiffon humidifié d'un produit de nettoyage neutre, puis essuyez-la à nouveau avec un chiffon doux et sec propre.

REMARQUE

- La pulvérisation directe de produit de nettoyage sur l'appareil risque d'endommager les pièces mécaniques. Si vous nettoyez la façade avec un chiffon trop rugueux ou un liquide volatil, comme un solvant ou de l'alcool, vous risquez d'en rayer la surface ou d'effacer les caractères sérigraphiés.

Réception du signal GPS

Lors de la première mise sous tension de l'appareil, vous devez attendre que le système acquière les signaux satellite pour la première fois. Ce processus peut durer quelques minutes. Pour une acquisition rapide des signaux, veillez à ce que votre véhicule se trouve à l'extérieur, sur une zone ouverte éloignée des bâtiments hauts et des arbres.

Après la première acquisition des signaux satellite, le système pourra acquérir les signaux satellite plus rapidement par la suite.

Avertissement pour les utilisateurs de smartphones

L'exécution en simultané de plusieurs applications sur votre smartphone, en écran partagé, sollicite tout particulièrement son microprocesseur, d'où une altération potentielle des performances et de la qualité des communications.

Afin d'obtenir des résultats optimaux lors de l'appariement avec votre KENWOOD récepteur, assurez-vous de fermer toutes les applications inutilisées.

Comment lire ce manuel

• Les écrans et façades illustrés dans le présent manuel sont des exemples destinés à fournir une explication plus claire des opérations. C'est pourquoi il est possible qu'ils soient différents des écrans ou de la façade de l'appareil, ou que certaines séquences d'affichage soient différentes de celles utilisées.
• Langue d'affichage : L'anglais est utilisé dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu [SETUP]. Voir Configuration système (p.73).
  • [ ] : Indique le nom des touches tactiles.

Ce symbole sur le produit signifie que des instructions d'utilisation et d'entretien importantes sont contenues dans ce manuel.

Assurez-vous de lire attentivement les instructions de ce manuel.

Utilisation de base

Fonctions des boutons en façade

Numéro Désignation Mouvement
1	Capteur de télécommande	• Reçoit le signal de la télécommande.
2		• Affiche l'écran d'ACCUEIL. (p.15)• Quand l'appareil est éteint, permet de le mettre en marche.• Appuyez pendant 1 seconde pour éteindre l'appareil.
3	CAM	• Active/désactive l'affichage de la caméra de vue. (p.60)La caméra dont la vue est affichée en premier change en fonction des réglages d'attribution de la caméra (p.61) et de la position du levier de sélection dans la grille de sélection. La caméra dont la dernière vue a été affichée est conservée et la même vue de la caméra sera affichée la prochaine fois. Si ses paramètres d'assignation sont modifiés, la vue de la caméra arrière s'affiche.
4	MENU/ATT • Affiche l'écran du menu contextuel.	• Appuyer pendant 1 seconde commute l'atténuation de la marche/arrêt du volume.*
5	Bouton du volume	• Règle le volume. (p.11)
6	• Affiche l'écran APP (Apple CarPlay, Android Auto ou Wireless Mirroring).	• Lorsque l'écran APP est affiché, il passe à l'écran de commande de la source actuelle.
7	VOICE	• Active ou désactive la fonction de reconnaissance vocale. (p.25) (p.28) (p.55)• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth. (p.47)

Fonctionnement tactile

Pour réaliser des opérations sur l'écran, vous devez toucher, toucher longuement, feuilleter ou défiler pour sélectionner un élément, afficher l'écran de menu de réglage ou changer les pages.

- Toucher

Touchez légèrement l'écran pour sélectionner un élément sur l'écran.

- Toucher longuement

Touchez l'écran et gardez votre doigt sur l'écran jusqu'à ce que l'affichage change ou qu'un message soit affiché.

Feuilleter

Faites glisser votre doigt rapidement vers la gauche ou vers la droite sur l'écran pour changer de page. Vous pouvez faire défiler un écran de liste en faisant glisser votre doigt vers le haut/bas sur l'écran.

- Défiler

Faites glisser votre doigt vers le haut ou le bas pour faire défiler l'écran.

Mise en marche de l'appareil

REMARQUE

- Si c'est la première fois que vous mettez en marche l'appareil après son installation, il vous faut procéder à la CONFIGURATION initiale (p.12).

1 Appuyez sur le bouton ⏻ HOME.

● Pour éteindre l'appareil :

1 Appuyez sur le bouton ⏻ HOME et maintenez-le enfoncé.

L'appareil est éteint.

Réglage du volume

Vous pouvez régler le volume (0 à 40).

Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter, et dans le sens contraire pour réduire.

Mettez l'écran hors tension

1 Appuyez sur le bouton [MENU/ATT]. Le menu contextuel s'affiche.
2 Sélectionnez [Display OFF] dans le menu contextuel.

• Touchez l'affichage pour activer l'écran.
• Pour afficher l'horloge lorsque l'écran est éteint, il est nécessaire de régler « OSD Clock » sur « ON ». (p.69)

Mettez l'appareil en veille

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [STANDBY].

Paramètres initiaux

CONFIGURATION initiale

Effectuez cette configuration lors de la première utilisation de cet appareil.

1 Réglez chaque option comme suit.

Sélectionne la langue utilisée sur l'écran de commande et sur les éléments de configuration. Le choix par défaut est « British English(en) ».

① Touchez [Language].
② Touchez [Language Select].
③ Sélectionnez la langue désirée.

④ Touche.

[Clock]

Règle la synchronisation de l'horloge. Pour plus de détails, voir Sélectionnez le fuseau horaire et le format de l'heure (p.14).

[Display & Button]

Réglez la couleur d'éclairage des touches, l'aspect de l'horloge et l'angle de vue. Sil est difficile de voir l'image à l'écran, réglez l'angle de vue.

① Touchez [Display & Button].
② Réglez chaque option et touche. Pour plus de détails, voir Configuration de l'affichage et des boutons (p.69).

[Camera]

Configurez les paramètres de caméra.

① Touchez [Camera].
② Réglez chaque option et touche. Pour plus de détails, voir Configuration des caméras (p.60).

[DEMO]

Permet de paramétrer le mode de démonstration. Le choix par défaut est « ON ».

Configurez les paramètres de sortie audio numérique. Pour plus de détails, voir Paramètres de configuration du système (p.13).

2 Touchez [Finish].

• Ces réglages sont paramétrables depuis le menu de configuration. Voir Configuration (p.66).
• Lors de la reconfiguration des paramètres de configuration du système, exécutez Initialiser à partir de Configuration du système. Les paramètres non inclus dans la configuration du système peuvent être configurés dans CONFIGURATION.
• Les paramètres de configuration du système (à l'exception de l'amplificateur intégré) ne peuvent être configurés que lors de la configuration initiale.
• Lors de la configuration de [Fibre Optic Output] et [Installation Orientation], le système redémarre lorsque le bouton [Finish] est enfoncé.

Paramètres de configuration du système

1 Touchez [System Configuration] sur l'écran de configuration initiale.

[Fibre Optic Output]

Réglez la fréquence d'échantillonnage de sortie lors de l'utilisation de la sortie audio numérique optique.

① Touchez [Fibre Optic Output].

② Sélectionnez la fréquence d'échantillonnage de sortie.
[OFF] (par défaut) / [48kHz] / [96kHz]

③ Touchez.

Appuyez sur [Finish] et un message s'affiche. Touchez [Yes] pour redémarrer et appliquer les paramètres.

[X'over Network]

Réglez Réseau X'over sur 2 ou 3 voies.

① Touchez [X'over Network].
② Lisez le message et appuyez sur [Next].
③ Sélectionnez le mode de réseau de transition.

[2way] (par défaut) / [3way]

④ Appuyez sur [Yes].

ATTENTION

Connector des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

REMARQUE

- Lors de l'installation d'un haut-parleur à 3 voies, assurez-vous de toujours lancer d'abord Initialiser et d'exécuter la configuration utilisateur. Voir

Configuration système (p.73).

- Les paramètres du réseau X'Over sont désactivés lorsque [Fibre Optic Output] est réglé sur 48 kHz ou 96 kHz.

Choisissez d'utiliser ou non l'amplificateur de puissance intégré. La désactivation de l'amplificateur intégré améliore la qualité du son de Pré-sortie.

[ON] (par défaut) / [OFF]

Définissez si l'unité principale est orientée verticalement ou horizontalement.

① Touchez [Installation Orientation].
② Sélectionnez l'orientation.

[Horizontal] (par défaut) / [Vertical]

③ Touchein.

Appuyez sur [Finish] et un message s'affiche. Touchez [Yes] pour redémarrer et appliquer les paramètres.

Configuration du code de sécurité

Vous pouvez programmer un code de sécurité pour protéger votre système récepteur contre le vol.

Utilisation de base

Lorsque la fonction de code de sécurité est activée, le code ne peut pas être changé et la fonction ne peut pas être enlevée. Veuillez noter que le code de sécurité peut être configuré du numéro de 4 à 8 chiffres de votre choix.

Préparation

- Réglez [DEMO] sur [OFF] dans l'écran du menu Configuration système (p.73).

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez.

3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [System]. Le menu des paramètres du système s'affiche.
5 Touchez [Security Code Set] dans le menu des paramètres du système. L'écran de réglage du code de sécurité s'affiche.
6 Saisissez un code de sécurité de 4 à 8 chiffres et touchez [Enter].

7 Saisissez de nouveau le même code et touchez [Enter].

Votre code de sécurité est désormais enregistré.

REMARQUE

• Touchez [BS] pour supprimer la dernière saisie.
• Si vous saisissez un code de sécurité différent, l'écran retourne à l'étape 6 (pour la première saisie du code).
• Si vous avez débranché le récepteur de la batterie, entrez le même code de sécurité que celui programmé à l'étape 6 et touchez [Enter]. Vous pouvez utiliser votre récepteur.

Pour changer le code de sécurité :

1 Touchez [Security Code Change] sur l'écran de sécurité.
L'écran de réglage du code de sécurité s'affiche.
2 Entrez le code de sécurité actuellement enregistré, puis appuyez sur [Enter].
3 Saisissez un nouveau code de sécurité de 4 à 8 chiffres et touchez [Enter].
4 Saisissez de nouveau le même code et touchez [Enter].
Votre nouveau code de sécurité est enregistré.

Pour annuler le code de sécurité :

1 Touchez [Security Code Cancellation] sur l'écran de sécurité.
L'écran de réglage du code de sécurité s'affiche.
2 Entrez le code de sécurité actuellement enregistré, puis appuyez sur [Enter].
Le code de sécurité est effacé.

Sélectionnez le fuseau horaire et le format de l'heure

1 Appuyez sur le bouton ⏻ HOME.
L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.

4 Touchez [System]. Le menu des paramètres du système s'affiche.

5 Réglez chaque option comme suit. Faites défiler la page pour afficher les éléments cachés.

[Time Format]

Sélectionnez le format d'affichage de l'heure.

[12-Hour]/[24-Hour] (valeur par défaut)

[Time Zone]

Sélectionnez le fuseau horaire.

Affiche l'écran d'ACCUEIL

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

Descriptions de l'écran d'ACCUEIL

La plupart des fonctions sont accessibles depuis l'écran ACCUEIL.

1

Widget (élément graphique) (p.20)

2

Affiche l'écran de sélection de la source. (p.16)

3

Affiche l'écran du menu CONFIGURATION. (p.66)

4

Icônes de raccourci de source de lecture. (p.16)

Menu contextuel

1 Appuyez sur le bouton [MENU/ATT].

Le menu contextuel s'affiche.

2 Appuyez pour afficher le menu contextuel.

Le menu contient les options suivantes.

	• Affiche l'écran de réglage de l'écran. (p.66)
	• Éteint l'affichage. (p.11)
	• Affiche l'écran de la caméra de vue. (p.60)
	• Affiche l'écran du menu CONFIGURATION. (p.66)
	• Affiche l'écran audio. (p.74)
	• Affiche l'écran de contrôle de la source en cours. Les fonctionnalités attachées au pictogramme varient selon les sources. Cette icône est pour la source USB.
	• Fermez le menu contextuel.
	l'cônes de sources de raccourcis : La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, reportez-vous àPersonnaliser les icônes de sources de raccourcis (p.17).
	• Affiche l'écran de la liste des périphériques. (p.47)

Description de l'écran de sélection de source

Vous pouvez afficher les icônes de toutes les sources de lecture et les options sur l'écran de sélection de source.

Change les sources de lecture. Pour les sources de lecture, voir Sélectionnez la source de lecture (p.16).

Revient à l'écran précédent.

Affiche l'écran du menu CONFIGURATION. (p.66)

Sélectionnez la source de lecture

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez.

Depuis cet écran, vous pouvez sélectionner les sources et fonctions suivantes.

	• Bascule vers la diffusion radio numérique. (p.41)
	• Bascule vers l'écran Apple CarPlay depuis l'iPhone connecté. (p.24)
	• Passe à l'écran Android Auto depuis le smartphone AndroidTM connecté. (p.26)
	• Affiche l'écran Mains libres. (p.53)Lorsque ni Apple CarPlay, ni Android Auto,ni un téléphone mains libres Bluetoothn'est connecté, la boîte de dialogue demise en attente de l'appariementBluetooth s'affiche. *1 (p.47)
	• Passe à l'écran Wireless Mirroring depuis lesmartphone Android connecté. (p.23)
	• Commute sur la réception radio. (p.37)
	• Active un lecteur audio Bluetooth. (p.51)
	• Active un iPhone. (p.33)
	• Lit les fichiers sur un dispositif USB.(p.29)
	• Lit le contenu d'un périphérique connectéà la borne d'entrée HDMI. (p.64)
	• Commute sur un appareil extérieurconnecté à la borne d'entrée AV Audio età la borne d'entrée Vidéo. *2 *3 (p.64)
	• Met l'appareil en veille. (p.12)
	• Passe à l'écran Pitch and Roll. (p.65)

*1 Lorsque vous vous connectez avec Apple CarPlay ou Android Auto, le mode de fonctionnement est le même que sur un téléphone fourni dans Apple CarPlay ou Android Auto. Si les applications Apple CarPlay ou Android Auto sont connectées par le périphérique Bluetooth pendant une conversation, l'appel en cours se poursuivra.
*2 Vous pouvez utiliser la source [AV-IN] lorsqu'un câble d'une source visuelle à l'exception d'une caméra est connecté à la borne d'entrée Vidéo et qu'un câble est connecté à la borne d'entrée Audio AV. (p.101)
*3 Réglez « VIDEO IN » sur « None » dans les réglages d'affectation de la caméra. (p.61)

Personnaliser les icônes de sources de raccourcis

Vous pouvez disposer les pictogrammes des sources comme bon vous semble.

Les 4 éléments placés dans la ligne du bas s'affichent sur la barre inférieure dans divers écrans, tels que les icônes de sources de lecture de raccourcis.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez et maintenez le pictogramme que vous souhaitez déplacer en mode de personnalisation.
4 Faites glisser le pictogramme vers la position souhaitée.

Descriptions de l'écran de commande de source

Certaines fonctions peuvent être exécutées depuis la plupart des écrans.

1

Affiche l'écran de sélection de la source. (p.16)

2

Affiche l'écran du menu CONFIGURATION. (p.66)

3 Icônes de sources de raccourcis

La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, reportez-vous à Personaliser les icônes de sources de raccourcis (p.17).

4 Panneau de fonction *

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

5 TEL

Informations concernant les périphériques Bluetooth connectés.

6 Éléments indicateurs

Affiche l'état actuel de la source et ainsi de suite.

• « ATT »: L'atténuateur est actif.
- « MUTE » : La fonction de réglage de coupure de son (sourdine) est active.
- « LOUD » : La fonction de réglage du volume est active.

7 Liste des contenus *

Affiche la liste des chansons/fichiers/stations/canaux.

8 Touches de commande

Il est possible d'utiliser la source actuelle à l'aide de ces touches de commande. Les fonctions disponibles varient selon le type de source.

* Pour les véhicules avec conduite à droite, les tiroirs gauche et droit sont inversés. Pour savoir comment configurer la position de conduite, voir Configuration de l'interface utilisateur (p.72).

Écran des listes

Certaines touches de fonction sont communes aux écrans de liste de la plupart des sources. (p.31) (p.35) (p.52)

Affiche l'écran de la liste

● Pour USB/iPhone :

1 Touchez Q ou l'élément figurant dans la zone d'informations dans l'écran de commande de la source.

L'écran de la liste s'affiche.

● Pour l'audio Bluetooth :

1 Touchez Q.

L'écran de la liste s'affiche.

Vous pouvez utiliser les touches de commande suivantes à partir de cet écran.

Affiche la fenêtre de sélection de type liste.

Affiche une liste des fichiers de musique ou de film.

Les touches ayant plusieurs fonctions s'affichent ici.

• Play : Joue toutes les pistes dans le dossier contenant la piste actuelle.
• A-Z : Passe à la lettre que vous avez saisie (recherche alphabétique).

• Top Up ponte au niveau hiérarchique supérieur.

4 < Défilement du texte

Fait défiler le texte affiché.

5 / / Défilement de la page

Vous pouvez changer de pages pour afficher plus d'éléments en appuyant sur /

• / : Affiche la page du haut ou la page du bas.

6 Retour

Revient à l'écran précédent.

REMARQUE

- En fonction de la source ou du mode en cours d'utilisation, il est possible que certaines touches de fonction ne s'affichent pas.

Widget (élément graphique)

Widget (élément graphique)

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Vous pouvez changer le widget ou personnaliser la zone du widget.

1 Panneau de widgets plein écran

Vous pouvez modifier le widget du panneau plein écran en feuilletant vers la gauche ou la droite sur le panneau de widgets. Le widget est changé dans l'ordre suivant :

Album Art, Tangage et roulis, Visualiseur, Cadre photo.

2 Panneau de widgets de source flexible

• Affiche les informations de source actuelle et les touches de commande.
• Pendant la lecture d'une source audio, vous pouvez changer la taille du panneau de widgets entre 2 lignes et 4 lignes en touchant le coin supérieur droit du panneau de widgets.
• (Source USB/HDMI/AV-IN/Miroitage sans fil uniquement) :
  Affiche l'écran de commande de la source.
• (Source HDMI/AV-IN/Miroitage sans fil uniquement) :
  Change l'orientation du panneau de widgets entre horizontale et verticale.

3 Panneau de widgets de conduite

Vous pouvez changer le panneau de widgets de conduite en touchant le coin supérieur droit du panneau de widgets. (p.21)

Widget cadre photo

Il est possible d'afficher un diaporama des fichiers images enregistrés dans votre iPhone ou votre smartphone Android.

Préparation

• Voir Importation de fichiers d'images (p.22).

Panneau de widgets de conduite

Vous pouvez changer le widget.

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez le coin supérieur droit du panneau de widgets de conduite.

La liste des widgets de conduite apparaît.

3 Touchez le widget souhaité.

Vous avez le choix entre les widgets suivants.

• Widget d'horloge
• Widget de boussole
• Widget de réglage d'égalisation
• Widget de caméra

Pour changer la position du widget

Vous pouvez modifier la position du panneau de widgets vers la droite ou vers la gauche. Si la position du panneau de widgets de conduite est modifiée, la position du panneau de widgets plein écran et la position du panneau de widgets de source flexible sont également modifiées.

1 Touchez longuement le panneau de widgets de conduite.

Le mode de personnalisation du widget est activé.

2 Faites glisser le widget de conduite vers la droite ou vers la gauche.

Importation de fichiers d'images

Vous pouvez afficher les fichiers d'image stockés sur votre iPhone ou smartphone Android en connectant votre iPhone ou smartphone Android, sur lequel l'application « KENWOOD Portal APP » est installée sur cet appareil.

Les fichiers d'images sont affichés sur le widget du cadre photo. De plus, vous pouvez définir une image comme fond d'écran.

Voir Widget cadre photo (p.20) et Pour enregistrer une image originale (p.71).

Préparation

• Installez la dernière version de l'application « KENWOOD Portal APP » sur votre iPhone ou smartphone Android.
• iPhone: Recherchez « KENWOOD Portal APP » dans l'App Store d'Apple pour rechercher et installer la version la plus actuelle.
• Smartphone Android : Recherchez « KENWOOD Portal APP » dans Google Play pour rechercher et installer la version la plus actuelle.
• Pour plus d'informations, reportez-vous à l'application « KENWOODPortal APP ».

1 Connectez le périphérique.

• Pour connecter un périphérique via Bluetooth, enregistrez-le comme un périphérique Bluetooth et exécutez au préalable le réglage du profil de l'application (SPP) de la connexion. Voir Enregistrez le périphérique Bluetooth (p.47) et Changez le périphérique connecté (p.48).

- Connectez votre iPhone avec le câble USB qui correspond au connecteur. (p.102)

2 Déverrouillez votre périphérique.

APPLICATIONS

Opération de miroitage sans fil

Vous pouvez afficher le même écran du smartphone Android sur le moniteur de l'appareil à l'aide de la fonction de miroitage sans fil du smartphone Android.

Préparation

• Vous pouvez utiliser la fonction de miroitage sans fil avec des smartphones Android compatibles avec cette fonction.
• Cette fonction peut être appelée Affichage sans fil, Miroitage d'écran, Allshare Cast, etc., selon le fabricant.
• Les paramètres du smartphone Android diffèrent en fonction du type d'appareil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre smartphone Android.
• Si votre smartphone Android est verrouillé, l'écran de miroitage peut ne pas s'afficher.
• Si le smartphone Android n'est pas prêt pour l'UIBC, vous ne pouvez pas effectuer d'opération tactile.

REMARQUE

• L'utilisation des applications est interrompue lors de la mise sous tension/hors tension ou que vous quittez le véhicule. Pour redémarrer les applications, faites fonctionner le smartphone Android.
• Lorsque la source des applications s'affiche, vous ne pouvez pas enregistrer ou reconnecter un appareil Bluetooth. Basculez la source des applications sur une autre source, puis faites fonctionner l'appareil Bluetooth.

1 Appuyez sur le bouton ⏻ HOME.
L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Wireless Mirroring]. (p.16)

L'écran des applications s'affiche.

4 Utilisez votre smartphone Android pour activer la fonction de miroitage sans fil, puis connectez-vous à cet appareil.

5 Sélectionnez (« DMX9724XDS ») comme réseau à utiliser.

Lorsque la connexion est établie, le même écran que celui du smartphone Android s'affiche.

Utilisation d'Apple CarPlay

Apple CarPlay est une façon plus intelligente et plus sûre d'utiliser votre iPhone en voiture. Apple CarPlay sélectionne les choses que vous désirez faire avec votre iPhone en conduisant et les affiche sur l'écran du produit. Vous pouvez consulter des itinéraires, passer des appels, envoyer et recevoir des messages et lire de la musique à partir de votre iPhone tout en conduisant. Vous pouvez également utiliser la commande vocale Siri pour simplifier l'utilisation de votre iPhone.

Pour de plus amples détails concernant Apple CarPlay, visitez https://www.apple.com/ios/carplay/.

Périphériques compatibles avec l'iPhone

Vous pouvez utiliser Apple CarPlay avec les modèles d'iPhone suivants.

• iPhone 15 Pro Max • iPhone 12 Pro Max
• iPhone 15 Pro • iPhone 12 Pro
• iPhone 15 Plus • iPhone 12 mini
• iPhone 15 • iPhone12
• iPhone SE (3ème génération)
• iPhone 11 Pro Max
• iPhone 14 Pro Max • iPhone 11 Pro
• iPhone 14 Pro • iPhone 11
• iPhone 14 Plus • iPhone XS Pro
• iPhone 14 - iPhone XS
• iPhone 13 Pro Max - iPhone XR
• iPhone 13 Pro • iPhone X
• iPhone 13 mini • iPhone SE (2ème
  génération)
• iPhone 13

Branchement d'un iPhone

Connexion par fil

1 Connectez votre iPhone avec le câble USB qui correspond au connecteur. (p.102)

Lorsque un iPhone compatible avec Apple CarPlay est connecté à la borne USB, le téléphone mains-libres Bluetooth actuellement connecté est déconnecté. Si un autre téléphone mains-libres Bluetooth est en cours d'utilisation, vous serez déconnecté une fois l'appel terminé.

2 Déverrouillez votre iPhone.

REMARQUE

- Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C® vers un câble USB-A. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.

Connexion sans fil

Vous pouvez sélectionner l'iPhone enregistré dans [Device List] et l'utiliser comme périphérique Apple CarPlay.

Voir Enregistrez le périphérique Bluetooth (p.47).

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un iPhone.
• Si deux ou plusieurs iPhone ont été enregistrés, sélectionnez l'iPhone à utiliser en tant que source [Apple CarPlay]. Voir Changez le périphérique connecté (p.48).
• Il est nécessaire de connecter l'antenne GPS afin d'utiliser un dispositif Apple CarPlay sans fil.
• Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.
• Vous ne pouvez pas utiliser Apple CarPlay si la fonction est désactivée en faisant fonctionner l'iPhone en configuration fonctionnelle.

Pour changer l'écran en cours sur l'écran Apple CarPlay lors de la connexion de votre iPhone

• Touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (p.16)
  ou

- Touchez le message de connexion suivant si le message s'affiche.

• Le message de connexion s'affiche quand ;
- L'iPhone utilisé précédemment est connecté de nouveau.
- L'écran autre que l'écran d'ACCUEIL et l'écran de sélection de la source s'affiche.

- Le message de connexion s'affiche pendant environ 5 secondes.

Boutons de commande et applications disponibles sur l'écran d'accueil d'Apple CarPlay

Vous pouvez utiliser les applications de l'iPhone connecté.

Les éléments affichés et la langue utilisée sur l'écran diffèrent entre les périphériques connectés.

Pour accéder au mode Apple CarPlay, touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (p.16)

Bascule entre Plein écran et Écran partagé sur l'écran Apple CarPlay.

• Affiche l'écran d'accueil d'Apple CarPlay.

- Touchez et maintenez enfoncé pour activer Siri.

3 Touches d'application

Lance l'application.

* La conception de l'icône peut changer en fonction de la version iOS.

Écran partagé Apple CarPlay

Bascule entre Plein écran et Écran partagé sur l'écran Apple CarPlay.

• Affiche l'écran d'accueil d'Apple CarPlay.
- Touchez et maintenez enfoncé pour activer Siri.

L'écran de sélection de la source s'affiche. La source peut être changée tout en restant en mode écran partagé.

* La conception de l'icône peut changer en fonction de la version iOS.

Pour sortir de l'écran Apple CarPlay

1 Appuyez sur le bouton ⏻ HOME.

Utilisez Siri

Vous pouvez activer Siri.

1 Appuyez sur le bouton [VOICE].

2 Parlez à Siri.

Pour désactiver

1 Appuyez sur le bouton [VOICE].

Basculez vers l'écran Apple CarPlay pendant l'écoute d'une autre source

1 Appuyez sur le bouton □□□.

REMARQUE

- Lors de l'écoute d'une autre source avec l'écran Apple CarPlay affiché, lire de la musique en mode Apple CarPlay fera basculer la source actuellement sélectionnée sur la source Apple CarPlay.

Utilisation d'Android Auto™

Android Auto vous permet d'utiliser les fonctions de votre smartphone Android permettant une conduite pratique. Vous pouvez facilement accéder au navigateur, passer des appels, écouter de la musique et accéder à des fonctions pratiques sur le smartphone Android tout en conduisant. Pour de plus amples détails concernant Android Auto, rendez vous sur les sites https://www.android.com/auto/ et https://support.google.com/androidauto.

Smartphones Android compatibles

Un téléphone Android compatible et un plan de données actif compatible sont requis. Pour utiliser Android Auto sans fil sur l'écran de votre véhicule, vous avez besoin d'un smartphone Android compatible avec un plan de données actif. Vous nécessitez :

1. Un smartphone avec Android 11 ou supérieur et Wi-Fi 5 GHz (sous réserve des réglementations locales*); ou
2. Un smartphone Android ou Samsung avec Android 10 ; ou
3. Samsung Galaxy S8, Galaxy S8+, ou Note 8, avec Android 9

REMARQUE

- Il est possible qu'Android Auto ne soit pas disponible sur tous les périphériques et peut ne pas être disponible dans tous les pays ni toutes les régions.

À propos de l'emplacement du smartphone

Installez le smartphone connecté en tant que périphérique Android Auto à un endroit où il est possible de recevoir les signaux GPS. Lors de l'utilisation de l'Assistant Google, installez le smartphone à l'endroit où le smartphone capte facilement une voix à travers le microphone.

REMARQUE

• Ne placez pas le smartphone à un endroit exposé à la lumière directe du soleil ou à proximité d'une évacuation d'air d'un climatiseur. L'emplacement du smartphone dans de tels endroits peut entraîner un dysfonctionnement ou endommager votre smartphone.
• Ne laissez pas le smartphone à l'intérieur du véhicule.

Connector un smartphone Android

Connexion par fil

1 Connectez un smartphone Android via la borne USB. (p.102)
Pour utiliser la fonction mains libres, connectez le smartphone Android via Bluetooth. Lorsqu'un smartphone Android compatible avec Android Auto est connecté à la borne USB, le périphérique est connecté automatiquement via Bluetooth et le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.
2 Déverrouillez votre smartphone Android.
3 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
4 Touchez
5 Touchez [Android Auto]. (p.16)

Connexion sans fil

Vous pouvez sélectionner le smartphone Android enregistré dans [Device List] et l'utiliser comme périphérique Android Auto. Voir Enregistrez le périphérique Bluetooth (p.47).

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [Android Auto]. (p.16)

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un smartphone Android.
- Si deux smartphones Android ou plus ont été enregistrés, sélectionnez le smartphone Android à utiliser comme source Android Auto. Voir Changez le périphérique connecté (p.48).
- Pour modifier manuellement le mot de passe de la connexion sans fil, reportez-vous à la section [Reset Android Auto Wireless Connection] (p.68).
- Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.

Boutons de commande et applications disponibles sur l'écran d'Android Auto

Vous pouvez effectuer les opérations des applis du smartphone Android connecté.

Les éléments affichés sur l'écran diffèrent selon les smartphones Android connectés.

Pour passer en mode Android Auto, touchez l'icône [Android Auto] sur l'écran de sélection de la source. (p.16)

Barre de navigation*1

Lance l'application ou affiche les informations.

Changer d'écran ²

Bascule entre Plein écran et Écran partagé sur l'écran Android Auto.

Écran partagé Android Auto

Lance l'application ou affiche les informations.

2 Changer d'écraîn

Bascule entre Plein écran et Écran partagé sur l'écran Android Auto.

3

L'écran de sélection de la source s'affiche.

La source peut être changée tout en restant en mode écran partagé.

*1 La conception de l'icône peut changer en fonction de la version du système d'exploitation Android.
*2 Pour passer à l'écran partagé, réglez [Android Auto Screen Size Switching] sur Activé. (p.72)

REMARQUE

• Le 4 a à gauche ou à droite en fonction des réglages de la position de conduite. (p.72)
• Les éléments affichés et la langue utilisée sur l'écran diffèrent entre les périphériques connectés.

Pour sortir de l'écran Android Auto

1 Appuyez sur le bouton ⏻ HOME.

Utilisation de la commande vocale

1 Appuyez sur le bouton [VOICE].

2 Commencez à parler.

REMARQUE

- Lorsque vous appuyez sur le bouton [VOICE] en le maintenant enfoncé pendant la saisie vocale, vous pouvez recommencer depuis le début.

Pour annuler

1 Appuyez sur le bouton [VOICE].

Basculez vers l'écran Android Auto pendant l'écoute d'une autre source

1 Appuyez sur le bouton □□□.

REMARQUE

- Lors de l'écoute d'une autre source avec l'écran Android Auto affiché, lire de la musique en mode Android Auto fera passer la source actuelle sur la source Android Auto.

USB

Connector un périphérique USB

1 Connectez le dispositif USB avec le câble USB. (p.103)

2 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

3 Touchez

4 Touchez [USB]. (p.16)

Déconnectez le périphérique USB

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez une source autre que [USB].

3 Débranchez le périphérique USB.

Périphérique USB utilisable

Vous pouvez utiliser une clé USB de mémoire de masse avec cet appareil.

Le terme « Périphérique USB » indique dans ce manuel un dispositif mémoire flash.

- À propos du système de fichiers

Le système de fichiers doit être l'un des suivants.

• FAT16 • FAT32 • exFAT • NTFS

REMARQUE

• Installer la périphérique USB de façon à ce que cela ne vous empêche pas de conduire prudemment.
• Vous ne pouvez pas connecter de périphérique USB au moyen d'un hub USB et d'un lecteur multicartes.
• Faites des sauvegardes des fichiers audio utilisés avec cet appareil. Les fichiers peuvent être effacés en fonction des conditions de fonctionnement du périphérique USB.

Nous ne proposons pas d'indemnisations pour les pertes dues à l'effacement de données.

Utilisation de base USB

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

- Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser lappareil, voir Sélection du mode d'utilisation (p.87).

Écran de contrôle

Ouvrir le tiroir

1 CODEC

Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées.

2 Touches de commande

• Q : Fait une recherche de piste/fichier. Pour plus de détails sur les recherches, voir Recherche (p.31).
- |◀◀▶▶▶I : Recherche la piste/fichier précédent/suivant.

Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.)

•▶II : Lit ou met en pause.
• : Affiche l'écran de l'égaliseur graphique. (p.77)
• : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répétition de fichier ( ), Répétition de dossier ( ), Répétition de tous ( ) ALL

• : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant ; Dossier au hasard ( ), Fonction sur arrêt ( )

3 Liste des contenus

• Touchez le côté gauche de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

4 Informations sur la piste

Affiche les informations concernant le fichier en cours. Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise.

5 Indicateur du mode de lecture/du temps de lecture

•▶,▶▶, etc.: Indicateur du mode de lecture en cours Les significations des icônes individuelles sont les suivantes:
- ▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), Ⅱ (pause).
- Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

6 Panneau de fonction

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

- :Recherche le dossier précédent/suivant.

7 Illustrations

La pochette du fichier en cours de lecture s'affiche.

Écran vidéo

8 Zone de recherche des fichiers (fichier vidéo uniquement)

Touchez pour faire une recherche du fichier suivant/précédent.

9 Zone d'affichage des touches (fichier vidéo uniquement)

Touchez pour afficher l'écran de contrôle.

Écran de contrôle

Fichier vidéo

10 Cacher (fichier vidéo uniquement)

Masque l'écran de contrôle.

Recherche

Vous pouvez rechercher des fichiers de musique ou vidéo en procédant comme suit.

1 Touchez Q.

2 Touchez ▼.

3 Choisissez un type de liste.

- Pour les opérations sur l'écran de liste, voir Écran des listes (p.19).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1 Touchez [Category List].

2 Sélectionnez si vous recherchez des fichiers audio 📌 ou des fichiers vidéo 📊.

3 Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

4 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Recherche par lien (fichier audio uniquement)

Vous pouvez rechercher un fichier du même artiste/album/genre que celui de la piste en cours.

1 Touchez [Link Search].
2 Touchez le type d'étiquette souhaité. Vous avez le choix entre les artistes, les albums et les genres.

La liste correspondant à votre choix s'affiche.

3 Touchez l'élément de votre choix dans la liste des contenus.

Recherche de dossier

Vous pouvez rechercher un fichier en fonction de la hiérarchie.

1 Touchez [Folder List].
2 Touchez le dossier de votre choix.

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

3 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

iPhone

Préparation

iPhone connectable

Les modèles suivants peuvent être reliés à cet appareil.

Convient pour

• iPhone 15 Pro Max • iPhone 12 Pro Max
• iPhone 15 Pro • iPhone 12 Pro
• iPhone 15 Plus • iPhone 12 mini
• iPhone 15 - iPhone12
• iPhone SE (3ème génération)
• iPhone 11 Pro Max
• iPhone 14 Pro Max • iPhone 11 Pro
• iPhone 14 Pro • iPhone 11
• iPhone 14 Plus • iPhone XS Pro
• iPhone 14 • iPhone XS
• iPhone 13 Pro Max • iPhone XR
• iPhone 13 Pro • iPhone X
• iPhone 13 mini • iPhone SE (2ème génération)
• iPhone 13

REMARQUE

• En branchant votre iPhone sur cet appareil avec le câble USB, votre iPhone lit la musique, tout en étant alimenté. Notez que l'alimentation de cet appareil doit être continue.
• Si vous redémarrez la lecture après avoir connecté l'iPhone, la musique qui a été lue par l'iPhone est jouée en premier.

Connector l'iPhone

Connexion par fil

Préparation

• Connectez un iPhone avec le câble USB lorsque l'Apple CarPlay n'est pas connecté.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.
• Seul un iPhone peut être connecté.
• Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C vers un câble USB-A. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.

1 Connectez votre iPhone avec le câble USB qui correspond au connecteur. (p.102)

2 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.

3 Touchez.

4 Touchez [iPhone]. (p.16)

- Pour débrancher l'iPhone connecté avec le câble :

1 Détachez l'iPhone.

Connexion Bluetooth

Appariez le périphérique iPhone par Bluetooth.

Préparation

• Pour connecter un iPhone via Bluetooth, enregistrez-le comme un périphérique Bluetooth et exécutez au préalable le réglage du profil de la connexion. Voir Enregistrez le périphérique Bluetooth (p.47) et Changez le périphérique connecté (p.48).
• Connectez un iPhone via Bluetooth lorsque l'Apple CarPlay et un iPhone ne sont pas connectés via USB.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.

- Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPhone

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.

2 Touchez.

3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV]. Le menu Connexions et réglages AV apparaît.

5 Touchez [iPhone Bluetooth Connection]. - [Bluetooth] (par défaut) : Émettre le son à l'aide d'un périphérique Bluetooth. - [Bluetooth+HDMI] : Émettre le son à l'aide d'un périphérique HDMI et lire la sélection musicale, etc. à l'aide d'un périphérique Bluetooth.

Utilisation de base de l'iPhone

REMARQUE

- Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser lappareil, voir Sélection du mode d'utilisation (p.87).

Écran de contrôle

Ouvrir le tiroir

1 Touches de commande

• Q : Recherche un morceau/un fichier. Pour plus de détails sur les recherches, voir Recherche (p.35).
- I◀◀▶▶: Recherche le morceau/fichier précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.)

• : Affiche l'écran de l'égaliseur graphique. (p.77)

• : Répète la piste/l'album en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répétition du morceau ( ), Répétition de tous les morceaux ( ), Répétition désactivée ( )

• : Lit aléatoirement toutes les plages de l'album actuel. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant ;

Morceau au hasard (✗), Fonction sur arrêt (✗)

2 Liste des contenus

• Touchez le côté gauche de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
  • Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

REMARQUE

- La liste du contenu s'affiche uniquement si vous sélectionnez un fichier dans la liste de catégories et le lisez. Pour utiliser la liste des catégories, voir Recherche (p.35).

3 Informations sur la piste

• Affiche les informations concernant le fichier en cours.
• Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (p.35).

4 Indicateur du mode de lecture/du temps de lecture

• ▶, ▶▶, etc.: Indicateur du mode de lecture en cours Les significations des icônes individuelles sont les suivantes: ▶ (lecture),
  ▶▶ (avance rapide), ◀◀ (retour rapide), ■ (pause).
• Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

5 Illustrations

La pochette du fichier en cours de lecture s'affiche.

Recherche

Vous pouvez rechercher des fichiers musicaux en procédant comme suit.

1 Touchez Q.
2 Touchez ▼.

3 Choisissez un type de liste.

- Pour les opérations sur l'écran de liste, voir Écran des listes (p.19).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1 Touchez [Category List].
2 Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

3 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre/compositeur que celui de la piste en cours.

1 Touchez [Link Search].

iPhone

2 Touchez le type d'étiquette souhaité. Vous pouvez sélectionner parmi des artistes, des albums, des genres et des compositeurs.

La liste correspondant à votre choix s'affiche.

3 Touchez l'élément de votre choix dans la liste des contenus.

Radio

Utilisation de base de la radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source radio, touchez l'icône [Radio] sur l'écran de sélection de la source. (p.16)

REMARQUE

- Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser lappareil, voir Sélection du mode d'utilisation (p.87).

Écran de contrôle

1 Touches de commande

• |◀◀▶▶| : Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 4 Mode de recherche).
  • : Affiche l'écran de l'égaliseur graphique. (p.77)

2 Liste des présélections

• Un simple appui sur « vous permet de changer la taille de l'écran.
  • Rappelle la station mémorisée.
• En le touchant pendant 2 secondes, il mémorise la station en cours de réception.

3 Touches de bande

Change les bandes (entre FM et AM).

4 Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant : [AUTO1], [AUTO2], [MANUAL].

• [AUTO1] : Syntonise automatiquement sur une station offrant une bonne réception.
• [AUTO2] : Syntonise les stations en mémoire les unes après les autres.
• [MANUAL] : Commute sur la fréquence suivante manuellement.

5 Panneau de fonction

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI] (FM uniquement) : Sélectionne le mode infos-trafic. Pour plus de détails, voir Infos-trafic (p.40).
- [SETUP] (FM uniquement) : Affiche l'écran de CONFIGURATION de la radio. Pour plus de détails, voir CONFIGURATION de la radio (p.40).
• [AME] : Prédéfinit automatiquement les stations. Pour plus de détails, voir Mémoire automatique (p.38).
• [PTY] (FM uniquement) : Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.39).
• [MONO] (FM uniquement) : Sélectionne le mode de réception monaurale.
• [LO.S] (FM uniquement) : Active ou désactive la fonction de recherche locale.

Radio

6 Affichage des informations

Affiche les informations concernant la station en cours : Fréquence

Toucher pour basculer entre le Contenu A et le Contenu B.

• Contenu A : Nom du PS, texte radio, titre et artiste
• Contenu B : Genre PTY, Texte radio plus Préréglage # : Numéro de préréglage

7 Éléments indicateurs

- « RDS » : Indique l'état de la station Radio Data System lorsque la fonction AF est sur ON.

• Blanc : Le Radio Data System est actuellement reçu.

• Orange : Le Radio Data System n'est pas reçu.

• « EON » : La station Radio Data System envoie EON.

• « NEWS » : Indique que l'interruption du bulletin d'information est active.
• « TI » : Indique l'état de réception des informations routières.

- Blanc : Le signal TP est reçu.

- Orange : Le signal TP n'est pas reçu.

- « ST » : Indique que l'émission stéréo est actuellement reçue.

Utilisation de la mémorisation

Mémoire automatique

Vous pouvez enregistrer automatiquement les stations offrant une bonne réception dans la mémoire.

1 Touchez la touche de la bande de votre choix.

2 Touchez sur le côté droit de l'écran. Touchez [AME].

3 Appuyez sur [Yes].

La mémorisation automatique se lance.

Mémoire manuelle

Vous pouvez enregistrer la station en cours de réception dans la mémoire.

1 Sélectionnez la station que vous souhaitez mémoriser.
2 Touchez [FM#] (# :1-15) ou [AM#] (# :1-5) dans lequel vous souhaitez enregistrer la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Utilisation de la sélection

Sélection des présélections

Vous pouvez lister et sélectionner les stations mémorisées.

1 Touchez > sur le côté gauche de l'écran. Sélectionnez une station dans la liste.

Recherche par type de programme

(FM uniquement)

Vous pouvez syntoniser la station qui diffuse le type de programme spécifié lorsque vous écoutez la radio FM.

1 Touchez sur le côté droit de l'écran. Touchez [PTY].

L'écran de recherche PTY apparaît.

2 Sélectionnez dans la liste le type de programme de votre choix.

3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme sélectionné.

Infos-traffic

(FM uniquement)

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite un Système de données radio qui contient les informations TI.

1 Touchez sur le côté droit de l'écran. Touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-traffic est reçu

L'écran d'informations routières apparaît automatiquement.

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
• Le volume auquel est réglé le son pendant la réception de l'infos-trafic est automatiquement mémorisé. Lors de la réception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler les informations de circulation routière : Appuyez sur [Cancel].

CONFIGURATION de la radio

(FM uniquement)

Vous pouvez régler les paramètres du syntoniseur.

1 Touchez sur le côté droit de l'écran. Touchez [SETUP].

L'écran de configuration de la radio s'affiche.

2 Réglez chaque fonction comme suit.

[NEWS]

Configure une heure d'interruption pour le bulletin d'informations. Le choix par défaut est «OFF».

[AF]

Lorsque la réception de la station est médiocre, sélectionne automatiquement une station diffusant le même programme sur le même réseau Radio Data System. Le choix par défaut est « ON ».

[Regional]

Définit s'il faut basculer sur la station uniquement dans la région spécifique qui utilise la commande «AF». Le choix par défaut est « ON ».

[Auto TP Seek]

Lorsque la réception du signal de la station émettant le bulletin d'informations routières est mauvaise, recherche automatiquement une station présentant un signal de meilleure qualité. Le choix par défaut est «ON».

[Language Select]

Sélectionne une langue d'affichage pour la fonction PTY.

Radio numérique

Fonctionnement de base de la radio numérique

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter une source Radio numérique, appuyez sur l'icône [Digital Radio] sur l'écran de sélection de la source. (p.16)

REMARQUE

- Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser lappareil, voir Sélection du mode d'utilisation (p.87).

Écran de contrôle

Ouvrir le tiroir

1 Affichage de l'indicateur

Affiche la force du signal reçu.

2 Touches de commande

• Q : Affiche l'écran de liste des services. Pour plus de détails sur les recherches, voir Recherche de service (p.43).

- I◀◀▶▶: Syntonisation sur un ensemble, un service et un composant. Le mode recherche de commutation peut être modifié. (voir 5 Mode de recherche).

• : Affiche l'écran de l'égaliseur graphique. (p.77)

3 Liste des présélections

- Un simple appui sur «vous permet de changer la taille de l'écran.

• Rappelle le service mémorisé.

- En le touchant pendant 2 secondes, il mémorise le service en cours de réception.

4 Affichage de l'indicateur

P#: Numéro de préréglage

CH#: Affichage du canal

5 Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant : [AUTO1], [AUTO2], [MANUAL].

• [AUTO1] : Syntonise automatiquement sur un ensemble offrant une bonne réception.
• [AUTO2] : Syntonise les ensembles en mémoire les uns après les autres.
• [MANUAL] : Commute sur l'ensemble suivant manuellement.

6 Panneau de fonction

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI]: Sélectionne le mode infos-trafic. Pour plus de détails, voir Infos-trafic (p.44).
- [SETUP] : Affiche l'écran de CONFIGURATION de la radio numérique. Pour plus de détails, voir CONFIGURATION de radio numérique (p.44).
• [PTY] : Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.43).

Radio numérique

• [DLS]: Afficher l'écran de segment d'Étiquette Dynamique.

7 Illustrations

Les informations de l'image disponibles dans le fichier actuel s'affichent.

8 Affichage des informations

Affiche les informations concernant la station en cours : Nom du service

Toucher vous permet de basculer entre le Contenu A, le Contenu B et le Contenu C.

• Contenu A : Genre DLS, PTY
• Contenu B : Titre de la chanson, Nom de l'artiste, Nom de l'ensemble
• Contenu C : Lecture en cours, programme suivant, qualité audio

Touchez pour sélectionner successivement l'écran de contrôle ou d'information.

9 Éléments indicateurs

• « RDS » : Le Radio Data System est actuellement reçu.
- « NEWS » : Indique que l'interruption du bulletin d'information est active.
- « TI » : Indique l'état de réception des informations routières.
- Blanc : Le signal TP est reçu.
- Orange : Le signal TP n'est pas reçu.

Mémorisation des services dans la mémoire préréglée

Vous pouvez mémoriser le service en cours de réception dans la mémoire.

1 Sélectionnez le service que vous souhaitez mémoriser.

2 Touchez sur le côté gauche de l'écran.

3 Touchez [P#] (# :1-15) dans lequel vous souhaitez enregistrer la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Utilisation de la sélection

Recherche par type de programme

Vous pouvez syntoniser la station qui diffuse le type de programme spécifié lorsque vous écoutez la Radio numérique.

1 Touchez sur le côté droit de l'écran. Touchez [PTY].

L'écran de recherche PTY apparaît.

2 Sélectionnez dans la liste le type de programme de votre choix.
3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme sélectionné.

Recherche de service

Vous pouvez sélectionner un service dans la liste de tous les services reçus.

1 Touchez Q.

2 Sélectionner la catégorie voulue dans la liste.

Maintenez-le enfoncé pour trouver la dernière liste de service.

[QA-Z]

Affiche l'écran de clavier.

Passez à la lettre que vous avez saisie (recherche alphabétique).

Infos-traffic

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite une Radio numérique qui contient les informations TI.

1 Touchez sur le côté droit de l'écran. Touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-traffic est reçu

L'écran d'informations routières apparaît automatiquement.

REMARQUE

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
• Le volume auquel est réglé le son pendant la réception de l'infos-trafic est automatiquement mémorisé. Lors de la réception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler les informations de circulation routière : Appuyez sur [Cancel].

CONFIGURATION de radio numérique

Vous pouvez régler les paramètres de la Radio Numérique.

1 Touchez sur le côté droit de l'écran. Touchez [SETUP].

L'écran CONFIGURATION de radio numérique apparaît.

2 Réglez chaque fonction comme suit.

[Priority]

Si le même service est fourni par la Radio Numérique durant la réception Radio Data System, la sélection se fait automatiquement sur Digital Radio. Si le même service est fourni par Radio Data System alors que la réception du service Digital Radio s'affaiblit, la sélection se fait automatiquement sur Radio Data System.

[PTY Watch]

Si le service du type de programme configuré est lancé avec la totalité de la réception, la sélection se fait à partir d'une autre source, vers Digital Radio pour la réception du service.

Permet de passer au service d'annonce défini. Pour plus de détails, voir Configuration de l'annonce (p.45).

[Antenna Power]

Règle l'alimentation sur l'antenne de la Radio Numérique. Règle sur «ON» lorsque l'antenne de la Radio Numérique en cours d'utilisation est équipée d'un amplificateur. Le choix par défaut est «ON».

[Related Service]

Lorsque vous sélectionnez MARCHE, l'appareil commute sur un service semblable (s'il existe) lorsqu'un réseau service de radio numérique n'est pas disponible.

Le choix par défaut est « OFF ».

[Language Select]

Sélectionne une langue d'affichage pour la fonction PTY.

Configuration de l'annonce

Lorsque le service réglé sur «ON» démarre, passe de n'importe quelle source à l'annonce pour la recevoir.

1 Touchez [Announcement Select] sur l'écran CONFIGURATION radio numérique.

L'écran de sélection de l'annonce s'affiche.

2 Touchez chaque liste d'annonces et activez-la ou désactivez-la.

Activez toutes les annonces.

[Deselect All]

Désactivez toutes les annonces.

REMARQUE

- Le volume auquel est réglé le son pendant la réception du service d'annonce est automatiquement mémorisé. Lors de la réception du service d'annonce, l'appareil rétablit automatiquement le volume sonore.

Utilisation du Bluetooth

L'utilisation de la fonction Bluetooth vous permet d'utiliser différentes fonctions telles que l'écoute du fichier audio et de passer/recevoir un appel.

Informations pour l'utilisation de périphériques Bluetooth®

Bluetooth®

Bluetooth est une technologie de communication radio sans fil à courte distance pour les appareils portables tels que les smartphones/téléphones portables, les ordinateurs portables et d'autres appareils. Les périphériques Bluetooth peuvent être connectés sans câbles et sans communiquer les uns avec les autres.

REMARQUE

• Pendant que vous conduisez, n'effectuez pas d'opérations compliquées telles que la composition d'un numéro, l'utilisation du répertoire téléphonique, etc. Pour réaliser ces opérations, arrêtez votre voiture dans un endroit sûr.
• Il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil en fonction de la version Bluetooth du périphérique.
• Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.
• Les conditions de connexion peuvent varier en fonction des circonstances autour de vous.
• Certains périphériques Bluetooth sont déconnectés lorsque cet appareil est mis hors tension.
• Les appareils Bluetooth ne peuvent pas être utilisés lors de l'utilisation d'Apple CarPlay.
• Le dispositif Bluetooth actuellement connecté à un autre périphérique est déconnecté quand un iPhone compatible avec Apple CarPlay est connecté.

À propos du smartphone/ téléphone mobile et du lecteur audio Bluetooth

Cet appareil est conforme aux caractéristiques techniques suivantes de la norme Bluetooth :

Version

- Bluetooth Ver. 5.2

Profils

- Smartphone/téléphone portable :

• HFP (V1.7) (Profil mains libres)
• SPP (Profil port série)
• PBAP (Profil d'accès au répertoire téléphonique)

- Lecteur audio :

• A2DP (Profil de distribution audio avancée)
• AVRCP (V1.6) (Profil de télécommande audio/vidéo)

Codec son

• LDAC, SBC, AAC

REMARQUE

• Les appareils disposant de la fonction Bluetooth sont certifiés conformes à la norme Bluetooth d'après la procédure prescrite par Bluetooth SIG.
• Cependant, il est possible que ces appareils ne puissent pas communiquer avec certains types de smartphone/téléphone portable.

Enregistrez le périphérique Bluetooth

Il est indispensable de déclarer à l'appareil le lecteur audio Bluetooth ou le smartphone/téléphone portable avant de pouvoir utiliser la fonction Bluetooth.

Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth.

REMARQUE

• Vous pouvez enregistrer jusqu'à 10 périphériques Bluetooth. Si vous essayez d'enregistrer un 11ème périphérique Bluetooth, le périphérique Bluetooth connecté à la date la plus ancienne sera effacé pour pouvoir enregistrer le 11ème.
• L'appareil est compatible avec la fonction Easy Pairing (Appairage Facile) d'Apple. Lorsqu'un iPhone précédemment connecté via la borne USB est connecté de nouveau, une boîte de dialogue d'authentication apparaît. L'authentication sur cet appareil ou sur un iPhone permet d'enregistrer le smartphone en tant que périphérique Bluetooth.

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

La boîte de dialogue d'attente d'appariement Bluetooth apparaît.

• Si un appareil Apple CarPlay est actuellement connecté, le périphérique Apple CarPlay sera déconnecté.
• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton [VOICE] permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.

7 Recherchez l'appareil (« DMX9724XDS ») à partir de votre smartphone/téléphone portable.

Complétez les étapes 7 à 9 dans un délai de 30 secondes.

8 Utilisez votre smartphone/téléphone portable en fonction des messages affichés.

- Confirmez la requête sur le smartphone/téléphone portable.

- Entrez le code PIN sur votre smartphone/téléphone portable.

Le code PIN est défini par défaut comme la chaîne « 0000 ».

9 Appuyez sur [Yes].

Lorsque la transmission et la connexion des données sont terminées, l'icône de connexion au Bluetooth apparaît sur l'écran.

REMARQUE

• Pendant l'enregistrement de l'iPhone qui est disponible sans fil pour Apple CarPlay, un message de confirmation s'affiche.
• [Yes] : Affiche l'écran d'Apple CarPlay pour une connexion sans fil.
• [No] : Apple CarPlay n'est pas connecté. Lors de l'utilisation d'Apple CarPlay, sélectionnez l'iPhone à utiliser comme source [Apple CarPlay]. Voir Changez le périphérique connecté (p.48).
• Le nom du dispositif sélectionné à l'étape 7 peut être modifié. Voir Changez le nom du périphérique (p.50).

Changez le périphérique connecté

Si deux ou plusieurs périphériques Bluetooth ont été enregistrés, sélectionnez le périphérique à utiliser.

1 Touchez [Device List] dans le menu Connexions et réglages AV.
2 Appuyez sur le nom du périphérique que vous souhaitez connecter.

REMARQUE

• Si le pictogramme est en surbrillance, cela indique que l'appareil correspondant sera utilisé.
• Vous pouvez vérifier l'état de la connexion du Bluetooth, d'Apple CarPlay ou d'Android Auto comme suit.

- Bluetooth : Si le dispositif compatible avec

Bluetooth est couplé, (Bleu), anc) ou (Bleu) est allumé.

• Apple CarPlay : Si le dispositif compatible avec Apple CarPlay est connecté, le nom du dispositif (Bleu) et © (Blanc) sont allumés.
• Android Auto : Si le dispositif compatible avec Android Auto est connecté, le nom du dispositif (Bleu) et ▲ (Blanc) sont allumés.

- Même si le dispositif est compatible avec Apple CarPlay ou Android Auto, les icônes ne s'affichent pas lorsque ;

- Apple CarPlay est désactivé du côté du dispositif connecté.

- Le dispositif connecté ne prend en charge que Android Auto filaire.

• Si vous sélectionnez un nom de dispositif auquel Apple CarPlay ou Android Auto est connecté, il sera déconnecté.
• Vous pouvez rapidement afficher l'écran de la liste des dispositifs en touchant (liste des dispositifs) dans le menu contextuel. (p.16)

Pour remplacer l'appareil connecté par un périphérique Bluetooth

1 Touchez [Bluetooth] sur l'écran de la liste des périphériques.

La liste des périphériques Bluetooth s'affiche.

2 Appuyez sur le nom du périphérique Bluetooth que vous souhaitez connecter.

REMARQUE

- Dans les cas suivants, un message de confirmation de déconnexion s'affiche. Touchez [Yes] et passez à l'étape suivante 2.

• Sélectionnez n'importe quel dispositif lorsque Apple CarPlay est connecté.
• Sélectionnez le dispositif connecté lorsque Android Auto est connecté.

3 Définissez chaque profil de la manière suivante.

Sélectionnez quand le périphérique est connecté avec l'unité comme téléphone mains libres 1 ou 2.

[Audio (A2DP)/App (SPP)]

Sélectionnez cette option pour utiliser un lecteur audio ou pour interfonctionner avec une application installée dans un smartphone.

4 Touchez [Close].

Pour supprimer le périphérique enregistré

Vous pouvez supprimer le dispositif enregistré en tant que source Bluetooth ou source Apple CarPlay.

Lorsque vous supprimez un périphérique Bluetooth qui prend en charge Android Auto, le périphérique est aussi supprimé de la liste des périphériques Android Auto.

1 Touchez sur l'écran de la liste des périphériques.

2 Touchez le nom du périphérique pour vérifier.

[√ All]

Sélectionne tous les périphériques Bluetooth.

[□ All]

Efface toutes les coches.

REMARQUE

• Vous ne pouvez pas sélectionner un périphérique actuellement connecté.
  • Lorsque vous sélectionnez l'onglet Android Auto,

ne s'affiche pas.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les appareils sélectionnés sont supprimés.

Configuration Bluetooth

REMARQUE

- La configuration Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [Bluetooth] et réglez sur [ON]. Consultez la section qui suit pour chaque option.

• Modifiez le code PIN (p.50)
• Changez le nom du périphérique (p.50)
• Modifiez les paramètres de la fonction Mains libres, voir Configuration Mains libres (p.59).

REMARQUE

- Pour les autres éléments de réglage sur cet écran, voir Configuration de la connexion et AV (p.67).

Changez le nom du périphérique

1 Touchez [Device Name] dans le menu Connexions et réglages AV.

L'écran Changer le nom du périphérique s'affiche.

2 Maintenez enfoncé BS.

3 Entrez le nom du périphérique.

4 Touchez [Enter].

Modifiez le code PIN

1 Touchez [PIN Code] dans le menu Connexions et réglages AV. L'écran Changer le code PIN s'affiche.
2 Maintenez enfoncé BS.
3 Entrez le code PIN.

4 Touchez [SET].

Lecture de l'appareil audio Bluetooth

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour sélectionner la source Bluetooth, touchez l'icône [Bluetooth Audio] sur l'écran de sélection de la source. (p.16)

REMARQUE

• La source audio du Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.
• La source audio Bluetooth est désactivée lorsque le périphérique configuré comme Audio (A2DP)/App (SPP) utilise Android Auto.

Utilisation de base du module luetooth

Écran de contrôle

Touches de commande *

• Q : Recherche un fichier. Voir Recherche de fichier (p.52).
- |◀◀▶▶| : Recherche le contenu précédent/suivant.
Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide.
(Annulé automatiquement au bout d'environ 50 secondes.)

• : Affiche l'écran de l'égaliseur graphique. (p.77)

• : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répéter fichier ( ), Répéter dossier

( ), Répéter toutes les chansons ( ALL

), Arrêt de la répétition ( )

• : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant ;
Dossier aléatoire ( ), Tous aléatoires
( XALL ), Arrêt de la fonction aléatoire ( X )

2 Affichage des informations *

• Affiche les informations du nom de la piste.
- Nom du périphérique connecté.

3 Indicateur du mode de lecture/du temps de lecture

▶, II : Indicateur du mode de lecture en cours Les significations des pictogrammes individuels sont les suivantes :

▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), ■ (pause), ■ (arrêt).

4 Compilation KENWOOD

Les appareils audio Bluetooth peuvent être facilement changés pour jouer de la musique. Voir Compilation KENWOOD (p.52).

Affiche le menu Connexions et réglage AV. (p.50)

6 CODEC

Lorsqu'un périphérique compatible LDAC est connecté, « LDAC » s'affiche.

REMARQUE

• Les boutons de commande, les indications et les informations affichées sur l'écran diffèrent en fonction de l'appareil connecté.
• Si les touches de commande ne sont pas affichées, utilisez celles du lecteur.
• Selon le smartphone/téléphone portable ou le lecteur audio utilisé, il peut arriver que les informations texte ne soient pas affichées alors que le son est audible et que vous pouvez agir dessus.
• Si le volume est trop bas, augmentez-le sur votre smartphone/téléphone portable ou sur votre lecteur audio.
• Il est recommandé de changer la qualité de lecture de « priority on sound quality » (priorité à la qualité sonore) à « priority on stable connection » (priorité à une connexion stable) dans les paramètres de votre périphérique compatible LDAC afin que le problème de son intermittent risque moins de se produire.

Compilation KENWOOD

Jusqu'à 5 périphériques audio Bluetooth peuvent être connectés et changés facilement pour lire de la musique.

1 Touchez

Une liste des périphériques enregistrés s'affiche.

2 Touchez du nom du périphérique que vous souhaitez connecter.

- Touchez pour afficher l'écran de la liste des périphériques. (p.47)

- Appuyez sur 📄 sur la gauche de l'appareil connecté ( 🎯 ) pour déconnecter cet appareil.

• : Appareil utilisé normalement.
• Appareil utilisé pour KENWOOD Music Mix.

3 Touchez ▶ (arrière-plan blanc/bleu foncé) à gauche du nom du périphérique qui doit être lu.

L'arrière-plan passe du bleu foncé au bleu clair et lance la lecture.

• (s): Pas connecté.
• (Arrière-plan blanc/bleu foncé) : Connecté.
• (Arrière-plan blanc/bleu clair) : Pendant la lecture.

4 Touchez

REMARQUE

• Si un périphérique audio Bluetooth connecté est utilisé pour lire de la musique, les connexions sont changées.
• Lorsqu'une source Bluetooth est commutée sur une autre source, ses paramètres sont supprimés et la connexion est rétablie sur celle qui a précédé le changement de source.
• Vous ne pouvez pas sélectionner un smartphone Android qui est connecté comme périphérique Android Auto.

Recherche de fichier

1 Touchez Q.
2 Touchez le fichier ou le dossier de votre choix.

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

3 Touchez l'élément de votre choix dans la liste des contenus.

- Pour les opérations dans l'écran de liste, voir Écran des listes (p.19).

Utilisation du module mains-libres

Vous pouvez utiliser la fonction téléphone en connectant le téléphone Bluetooth à cet appareil.

REMARQUE

• Si vous utilisez la fonction Mains libres fréquemment, déplacez la touche de raccourci TEL (icône) sur l'écran d'accueil. (p.16)
• Lorsque vous utilisez la fonction Mains libres Bluetooth, Apple CarPlay ou Android Auto ne sont pas disponibles.
• Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction Bluetooth Mains libres et les connexions de deux périphériques Bluetooth ne peuvent pas être utilisées. Seule la fonction Mains libres Apple CarPlay ou Android Auto peut être utilisée.

Effectuez un appel

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [TEL].

L'écran mains libres apparaît.

REMARQUE

• Si votre smartphone/téléphone portable est compatible avec PBAP, vous pouvez afficher le répertoire téléphonique et les listes d'appel sur l'écran tactile lorsque le smartphone/téléphone portable est connecté.
  – Répertoire téléphonique : jusqu'à 1 000 entrées
  – Jusqu'à 50 entrées, y compris appels composés, appels reçus et appels manqués

4 Sélectionnez une méthode de numérotation.

• : Appel depuis l'historique des appels
• Appel depuis le répertoire téléphonique
• : Appel depuis un numéro présélectionné
• Appel par entrée d'un numéro de téléphone

- Sélectionnez le smartphone/téléphone portable à utiliser

Lorsque vous connectez deux smartphones/ téléphones portables

1 Appuyez sur

sélectionner le téléphone que vous voulez utiliser.

● Configuration Bluetooth

1 Touchez

Le menu Connexions et réglages AV apparaît. (p.50)

● Reconnaissance vocale

1 Touchez (p.55)

REMARQUE

• Les icônes d'état, notamment celles représentant une batterie et une antenne, peuvent être différentes de celles affichées sur le smartphone/téléphone portable.
• Le fait de configurer le smartphone/téléphone portable en mode privé peut désactiver la fonction mains libres.

Appel depuis l'historique des appels

1 Touchez.

2 Sélectionnez dans la liste le numéro de téléphone.

Appel depuis le répertoire téléphonique

1 Touchez

2 Touchez A-Z.

3 Sélectionner l'initiale.

• Les caractères n'ayant aucun nom correspondant ne sont pas affichés.
• Un premier caractère avec un accent tel que « ü » peut être cherché à l'aide d'un caractère sans accent « u ». Un caractère avec un accent dans la phrase ne peut pas être cherché.

4 Sélectionnez la personne que vous souhaitez appeler dans la liste.

5 Sélectionnez dans la liste le numéro de téléphone.

REMARQUE

• Vous pouvez trier les numéros de téléphone dans la liste par nom de famille ou par prénom. Pour plus de détails, voir Configuration Mains libres (p.59).
• Lorsque le russe est sélectionné dans « Language Select » (p.73), vous pouvez basculer entre le clavier anglais et le clavier russe.
• Lorsque l'hébreu est sélectionné dans « Language Select » (p.73), vous pouvez basculer entre le clavier anglais et le clavier hébreu.
• Vous pouvez faire une recherche avec les 3 premières lettres sur le clavier anglais et la première lettre sur le clavier russe/hébreu.

Appel depuis un numéro présélectionné

1 Touchez ★.

2 Touchez le nom ou le numéro de téléphone.

Appel par entrée d'un numéro de téléphone

1 Touchez

2 Utilisez les touches numériques pour entrer un numéro de téléphone.

3 Touchez

Reconnaissance vocale

Vous pouvez accéder à la fonction de reconnaissance vocale du smartphone/téléphone portable connecté à cet appareil. Vous pouvez effectuer une recherche sur le smartphone/téléphone portable avec la voix. (La fonctionnalité dépend du modèle de smartphone/téléphone portable.)

1 Appuyez sur le bouton [VOICE].

L'écran de reconnaissance vocale apparaît.

2 Commencez à parler.

REMARQUE

• Vous pouvez utiliser la fonction de reconnaissance vocale en touchant sur l'écran mains libres.
• Vous pouvez utiliser la fonction de reconnaissance vocale pour le smartphone/téléphone portable connecté si vous avez sélectionné [TEL (HFP) 1] ou [TEL (HFP) 2] pour HFP lors de son enregistrement.

Réception d'un appel

1 Touchez pour répondre à un appel téléphonique ou pour rejeter un appel entrant.

REMARQUE

• Lors du passage à la marche arrière (R) et à la surveillance de l'image à partir de la caméra de recul, cet écran n'apparaît pas, même si un appel est reçu.
• Le portrait enregistré dans le répertoire s'affiche lors de la réception d'appels et en cours d'appel.
• En cas de modification du répertoire téléphonique sur le côté de l'appareil connecté, après le téléchargement du répertoire téléphonique, le portrait peut ne pas s'afficher en fonction du contenu modifié. Nous vous recommandons de télécharger le répertoire téléphonique chaque fois que vous le modifiez.
• La qualité d'image d'un portrait affiché peut dépendre du périphérique connecté.

Pour mettre fin à l'appel

1 Pendant une conversation, touchez.

Actions possibles pendant un appel

- Réglez la qualité sonore de l'appel.

1 Touchez [Speech Quality].

2 Appuyez sur ◀ ou ▶ pour régler chaque paramètre.

Réglez le niveau de gain du microphone. La valeur par défaut est «0».

[Echo Cancel Level]

Règle le niveau d'atténuation de l'écho. La valeur par défaut est «0».

Réduit le bruit généré dans l'environnement immédiat sans changer le volume du microphone.

Utilisez cette fonction quand la voix de l'appelant n'est pas très claire. La valeur par défaut est «0».

[Time Alignment]

Version de l'application : 1.3.0006.3200 ou version ultérieure

Si un écho est généré à l'autre bout d'un appel mains libres (l'annulation d'écho ne fonctionne pas), ajustez la temporisation du son.

Lorsque la [Fiber Optic Output] est réglée sur 48 ou 96 kHz, la valeur par défaut est «20».

Lorsque la [Fiber Optic Output] est réglée sur OFF, la valeur par défaut est «0».

Version de l'application : 1.2.0006.3200 ou version antérieure

Si le retard dans la sortie du son numérique perturbe l'annulation de l'écho du son mains libres, réglez le délai du son. La valeur par défaut est «20».

Ceci peut être ajusté lorsque les réglages de sortie audio numérique sont activés.

● Régler le volume de réception

1 Tournez le bouton du volume dans le sens des aiguilles d'une montre pour augmenter et dans le sens inverse des aiguilles d'une montre pour réduire.

● Mettre votre voix en sourdine

Touchez pour mettre votre voix en sourdine ou annuler cette fonction.

● Envoyer la tonalité de numérotation

Touchez [DTMF] pour afficher l'écran de saisie des tonalités.

Vous pouvez envoyer des tonalités en touchant les touches voulues à l'écran.

● Passer d'une destination de sortie vocale à une autre

En touchant /, les destinations de la sortie vocale basculent systématiquement entre le smartphone/téléphone portable et le haut-parleur.

- Attente d'appel

Lorsque vous recevez un nouvel appel alors que vous êtes en cours de conversation, vous pouvez répondre au nouvel appel entrant en touchant. L'appel en cours est alors mis en attente.

Chaque fois que vous touchez 📞, vous changez de correspondant.

Touchez pour mettre fin à l'appel en cours et passer sur l'appel en attente.

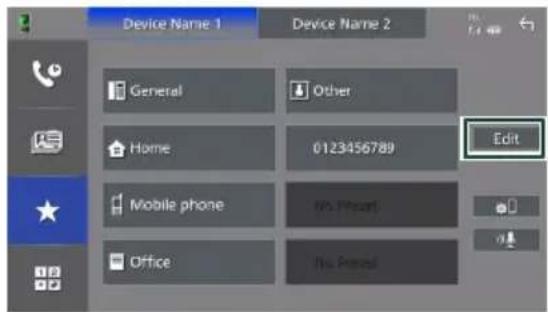

Préréglage de numéros de téléphone

Vous pouvez enregistrer dans l'appareil les numéros de téléphone que vous utilisez souvent.

1 Touchez ★.

2 Touchez [Edit].

3 Sélectionnez où prédéfinir.

Pour supprimer tous les numéros préréglés, touchez [Delete all] puis touchez [Yes] sur l'écran de confirmation.

4 Sélectionnez comment prédéfinir.

Sélectionnez le numéro à prérégler à partir du répertoire téléphonique.

[Add number direct]

Saisissez directement le numéro de téléphone et touchez [SET].

[Delete]

Pour supprimer un numéro préréglé, touchez [Delete] puis touchez [OK] sur l'écran de confirmation.

Transfert vers le répertoire téléphonique

Vous pouvez transférer des données de répertoire téléphonique de votre smartphone Bluetooth à l'aide du PBAP.

Utilisation du Bluetooth

1 Touchez

2 Touchez

Le transfert des données du répertoire téléphonique démarre.

REMARQUE

• Si le répertoire téléphonique contient plus de 1 000 entrées, seulement les 1 000 entrées peuvent être transférées. La 1001ème entrée et les suivantes ne sont pas transférées.
• Si aucun répertoire téléphonique n'a été téléchargé, appuyez sur [Download Phonebook Now] pour commencer le téléchargement du répertoire.
• Le portrait enregistré dans le répertoire s'affiche lors de la réception d'appels et en cours d'appel. En cas de modification du répertoire téléphonique sur le côté de l'appareil connecté, après le téléchargement du répertoire téléphonique, le portrait peut ne pas s'afficher en fonction du contenu modifié. Nous vous recommandons de télécharger le répertoire téléphonique chaque fois que vous le modifiez.

3 Touchez [Delete]. Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Suppression du répertoire téléphonique

1 Touchez 货圆.

2 Touchez le nom à vérifier.

[☑ All]

Coche toutes les cases.

[□ All]

Efface toutes les coches.

Configuration Mains libres

Vous pouvez effectuer divers réglages pour la fonction mains libres.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [TEL SETUP]. L'écran de configuration du téléphone s'affiche.
6 Réglez chaque fonction comme suit.

Sélectionnez les haut-parleurs pour la sortie de son à partir du smartphone/téléphone portable (tel qu'un appel téléphonique vocal et la sonnerie) et le lecteur audio Bluetooth.

• [Front]: Diffuse le son par les haut-parleurs avant.
• [All] (Par défaut) : Diffuse le son par tous les haut-parleurs.

[Auto Response]*

Définissez un temps de réponse automatique pour prendre un appel entrant.

• [OFF] (Par défaut) : Désactive la fonction de réponse automatique.
• [1]/[5]/[10]/[15]/[20]/[25]/[30]: Définit la durée de la sonnerie (en seconde).
* Soit le temps de réponse auto configuré sur cet appareil soit le temps réglé sur le smartphone/téléphone portable, c'est le temps le plus court qui prend effet.

[Auto Pairing]

Lorsque le réglage est effectué sur « ON », la fonction d'appariement automatique est activée pour enregistrer automatiquement l'iPhone connecté à cet appareil.

• [ON] (Par défaut) : Active la fonction d'appariement automatique d'Apple.
• [OFF]: Désactive la fonction d'appariement automatique d'Apple.

[Sort Order]

Définissez la façon de trier les données dans le répertoire du smartphone/téléphone portable.

• [First] (Par défaut) : Trie les données par prénom.
  • [Last] : Trie les données par nom de famille.

7 Touchez [OK].

Autres appareils externes

Caméra de vision

REMARQUE

• Pour la connexion d'une caméra, voir Connexion de la caméra (p.103).
• Pour utiliser la caméra de recul, la connexion du fil REVERSE est requise. (p.99)
• Si [Rear Camera Interruption] est actif, l'écran de la caméra est affiché lorsque vous passez la vitesse en position de recul (R).
• La caméra dont la dernière vue a été affichée est conservée et la même vue de la caméra sera affichée la prochaine fois. Si ses paramètres d'assignation sont modifiés, la vue de la caméra arrière s'affiche.
• L'écran d'interruption de la caméra arrière/avant n'est pas conservé, mais l'écran de la caméra sera affiché la fois suivante.

Affichez l'écran de la caméra

1 Appuyez sur le bouton [MENU/ATT]. Le menu contextuel s'affiche.
2 Touchez [Camera].

L'écran de la caméra de vision s'affiche.

3 Réglez chaque option comme suit.

1 Touches de commutation de caméra ^1*

Touchez pour basculer la vue de la caméra. Il est impératif de configurer « Camera Assignment Settings » au préalable, excepté « Rear ». Voir Pour configurer les paramètres d'attribution de la caméra (p.61).

2 Arrêt de la caméra

Touchez pour quitter l'écran de la caméra.

3 Basculement du guidage ² *

Touchez à chaque fois pour activer ou désactiver le guidage.

4 Changer l'angle ^2*

Touchez chaque fois pour changer les angles de la caméra.

*1 Lorsque deux ou plusieurs caméras situées à l'avant, l'arrière, sur le tableau de bord, à gauche et à droite sont connectées à cet appareil.
*2 Uniquement lorsque l'écran de la caméra arrière est affiché et que la série CMOS-3xx est connectée à cet appareil en tant que caméra arrière.

Configuration des caméras

1 Appuyez sur le bouton ⏻HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [Camera]. Le menu des paramètres de la caméra s'affiche.
5 Réglez chaque option comme suit.

[Camera Assignment Settings] Configurez l'attribution de la caméra. Voir Pour configurer les paramètres d'attribution de la caméra (p.61).

• [ON] (Par défaut) : Affiche l'image de la caméra de vision arrière lorsque vous passez la marche arrière (R).

• [OFF]: Sélectionnez cette option lorsqu'aucune caméra n'est connectée.

[Rear Camera Message] *

- [Always display] (option par défaut) : Affiche toujours le message d'avertissement sur l'écran d'interruption de la caméra arrière. - [Clear after 5 seconds] : Affiche le message d'avertissement pendant environ 5 secondes sur l'écran d'interruption de la caméra arrière.

- [ON]: Sélectionnez lorsque vous avez connecté un système externe. Ni les boutons ni les titres ne sont affichés. - [OFF] (Par défaut) : Sélectionnez lorsque vous avez connecté une caméra arrière.

Ajuste le modèle CMOS-3xx avec ID 1 (« Rear Camera »). Pour plus de détails, voir le manuel d'instruction de votre caméra.

Vous pouvez afficher les directives de stationnement pour faciliter le stationnement lorsque vous changez le rapport dans la position marche arrière (AR). Le choix par défaut est «ON».

[Guidelines SETUP]

Si vous sélectionnez [ON] pour [Parking Guidelines], il est possible d'ajuster les instructions de parking. Voir Pour régler les instructions de parking (p.62).

[Front Camera Settings] *

Ajuste le modèle CMOS-3xx avec l'ID 2 (« Front Camera »). Pour plus de détails, voir le manuel d'instruction de votre caméra.

- [10 sec]/[15 sec] (par défaut)/[20 sec] : L'écran de la caméra avant s'affiche lorsque vous désengagez la marche arrière (R). - [OFF]: Annuler.

*3 Pour utiliser la fonction, il est nécessaire de connecter la série CMOS-3xx et de configurer [Camera Assignment Settings] sur [Front]. (p.61)
*4 Pour utiliser la fonction, il est nécessaire de configurer [Rear Camera Interruption] sur [ON], de configurer [Rear Camera for Car interface] sur [OFF], et de configurer [Camera Assignment Settings] sur [Front]. (p.61)

Pour configurer les paramètres d'attribution de la caméra

1 Appuyez sur [Camera Assignment Settings] dans le menu de réglage de la caméra. (p.60)
2 Sélectionnez l'élément à configurer.

[REAR VIEW CAMERA]

La caméra arrière est toujours connectée aux bornes d'entrée de la caméra de vue arrière. Ce paramètre ne peut pas être modifié.

[FRONT VIEW CAMERA / DASH CAM]

Réglez l'attribution de la caméra à partir de la vue de la caméra connectée à la borne d'entrée de la caméra de vue avant/caméra de tableau de bord.

[3rd VIEW CAMERA]

Réglez l'attribution de la caméra à partir de la vue de la caméra connectée à la borne d'entrée de la caméra de recul 3ème vue.

[VIDEO IN]

Réglez l'attribution de la caméra à partir de la vue de la caméra connectée à la borne d'entrée vidéo.

3 Sélectionnez la vue de la caméra à configurer.

Autres appareils externes

1 Image de la vue de la caméra

Affiche l'image depuis la caméra de vue connectée à la borne d'entrée à régler. (p.103)

2 Position de la caméra

Attribuez chaque position à la caméra de vue connectée à la borne d'entrée sélectionnée. Caméra avant/gauche/droite/tableau de bord/ [None]

3 Paramètre de miroitage ^1*

Changez le paramètre de miroitage. [ON]/[OFF] (par défaut)

*1 Les écrans de réglage [FRONT VIEW CAMERA / DASH CAM] et [3rd VIEW CAMERA] uniquement.

REMARQUE

• La capture d'écran ci-dessus concerne l'écran de réglage [FRONT VIEW CAMERA / DASH CAM]. Il peut être différent de ceux de [3rd VIEW CAMERA] et [VIDEO IN].
• La caméra du tableau de bord peut être sélectionnée lorsqu'elle est connectée. (p.103)

Pour régler les instructions de parking

REMARQUE

• Installez la caméra de recul dans la position appropriée en fonction du manuel d'instructions fourni avec la caméra de recul.
• Lors de l'ajustement des lignes de guidage de stationnement, assurez-vous de serrer le frein de stationnement pour éviter que la voiture bouge.

1 Touchez [Parking Guidelines] dans l'écran de la caméra et réglez sur [ON]. (p.60)
2 Touchez [Guidelines SETUP] dans l'écran de réglages de la Caméra.

3 Réglez les directives de stationnement en sélectionnant le repère.

4 Réglage de la position du repère sélectionné.

Assurez-vous que les lignes Ⓐ et Ⓑ sont parallèles horizontalement, et que les lignes Ⓐ et Ⓓ ont la même longueur.

REMARQUE

- Touchez [Initialise] puis touchez [Yes] pour régler toutes les marques sur leurs positions d'origine par défaut.

Utilisation de la caméra du tableau de bord

Une Caméra de tableau de bord, DRV-N520 (accessoire en option), connectée à cet appareil, vous permet de lire des données d'enregistrements vidéo, etc. Pour plus de détails, voir le manuel d'instructions de la Caméra du tableau de bord DRV-N520 (accessoire en option).

REMARQUE

• Pour connecter une caméra de tableau de bord, voir Connexion de la caméra (p.103).
• Pour utiliser la fonction de la caméra du tableau de bord, il est nécessaire de configurer « Camera Assignment Settings » sur « Dashboard Camera ». (p.61)

Affichez l'écran de la caméra du tableau de bord

1 Appuyez sur le bouton [MENU/ATT]. Le menu contextuel s'affiche.
2 Touchez [Camera].

Touches de commutation de caméra

Touchez pour basculer la vue de la caméra. Il est impératif de configurer « Camera Assignment Settings » au préalable, excepté « Rear ». Voir Pour configurer les paramètres d'attribution de la caméra (p.61).

Arrêt de la caméra

Touchez pour quitter l'écran de la caméra.

Affichage des touches

Touchez pour afficher les touches de commande de la caméra du tableau de bord.

Lecteurs audio/vidéo extérieurs (AV-IN)

1 Connectez un appareil extérieur à la borne d'entrée AV Audio et à la borne d'entrée Vidéo. (p.101)
2 Sélectionnez [AV-IN] comme source. (p.16)
3 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

REMARQUE

- Pour sélectionner la source AV-IN, il est nécessaire de régler « VIDEO IN » sur « None » dans les réglages d'attribution de la caméra. (p.61)

Source HDMI

1 Connectez votre smartphone à la borne d'entrée HDMI. (p.101)
Utilisez le câble HDMI KCA-HD200 (accessoire en option).
2 Sélectionnez [HDMI] comme source. (p.16)
3 Démarrez une application ou lecture sur votre smartphone.

État du véhicule

Tangage et roulis

Affiche l'angle de pas, l'angle de roulis, l'élévation, la latitude et la longitude du véhicule, et le relèvement (boussole).

Affiche l'image de l'angle de tangage.

2 Affichage du roulis

Affiche l'image de l'angle de roulis.

3 Affichage de la boussole

Indique la direction dans laquelle le véhicule est orienté. * ¹

4 Affichage de l'élévation

Affiche l'élévation du véhicule. *1

5 Affichage de la latitude

Affiche la latitude du véhicule. *1

6 Affichage de la longitude

Affiche la longitude du véhicule. *1

7 Bouton de réinitialisation de Pitch and Roll (Tangage et Roulis)

Réinitialise l'angle de pitch et de roll à 0.

*1 Affiche la valeur obtenue à partir du GPS.

Commutation de l'image du véhicule

Vous pouvez modifier l'image affichée pour le véhicule.

Touchez l'image du véhicule sur l'écran pour changer l'image.

• Il y a 6 images du véhicule. (voiture de sport/ break / camion / berline / fourgon / SUV)

Configuration

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [SETUP].

Consultez la section qui suit pour chaque option.

• Configurer la connexion et AV (p.67)
• Configurer l'affichage et les boutons (p.69)
• Configurer l'interface utilisateur (p.72)
• Configurer la caméra (p.60)
• Configurer les systèmes (p.73)

Configuration d'écran du moniteur

Vous pouvez régler la qualité d'image pour les vidéos, les écrans de menu, etc.

1 Appuyez sur le bouton [MENU/ATT].
Le menu contextuel s'affiche.

L'écran de réglage de l'écran s'affiche.

3 Ajustez chaque réglage comme suit.

Ajustez chaque réglage.

[Aspect]

Sélectionnez un mode d'écran.

• « Full » : Modifie le rapport d'aspect de la vidéo et affiche la vidéo en plein écran.
  • « Normal » : Affiche la vidéo au ratio de 4:3.
• « Auto » : Périphérique USB : Affiche les vidéos en plein écran (verticalement ou horizontalement) sans modification de rapport.

REMARQUE

- Les paramètres de réglage varient selon la source en cours.

Configuration de la connexion et AV

Vous pouvez régler les paramètres AV et de connexion.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [Connection & AV]. Le menu Connexions et réglages AV apparaît.
5 Réglez chaque paramètre comme suit.

Active ou désactive la fonction Bluetooth.

[Device List]

Sélectionnez le dispositif connecté à utiliser. (p.48)

[Device Name]

Si vous sélectionnez [ON] pour [Bluetooth], vous pouvez modifier le nom du périphérique Bluetooth. Voir Changez le nom du périphérique (p.50).

[PIN Code]

Si vous sélectionnez [ON] pour [Bluetooth], vous pouvez modifier le code PIN.

Voir Modifiez le code PIN (p.50).

[Device address]

Afficher l'adresse de l'appareil Bluetooth.

[TEL SETUP]

Vous pouvez effectuer divers réglages pour la fonction mains libres.

Voir Configuration Mains libres (p.59).

Vous pouvez changer le SSID. Voir Modifier le nom du périphérique ou le SSID de miroitage sans fil (p.68).

Choisissez s'il faut automatiquement afficher l'écran Android Auto. Le choix par défaut est « ON ».

[Guidance/Voice Recognition Volume]

Réglez le volume du guidage et de la reconnaissance vocale en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 19 ».

Réglez le volume de la sonnerie en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 15 ».

Réglez le volume de la tonalité et le volume pendant un appel en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 15 ».

Réglez la qualité vocale.

• [Microphone Level] : Réglez le niveau de gain du microphone. La valeur par défaut est «0».
• [Echo Cancel Level] : Règle le niveau d'atténuation de l'écho. La valeur par défaut est «0».
• [Noise Reduction Level] : Réduit le bruit généré dans l'environnement immédiat sans changer le volume du microphone. Utilisez cette fonction quand la voix de l'appelant n'est pas très claire. La valeur par défaut est «0».
  • [Time Alignment]:

Version de l'application :

1.3.0006.3200 ou version ultérieure

Si un écho est généré à l'autre bout d'un appel mains libres (l'annulation d'écho ne fonctionne pas), ajustez la temporisation du son.

Lorsque la [Fiber Optic Output] est réglée sur 48 ou 96 kHz, la valeur par défaut est «20».

Lorsque la [Fiber Optic Output] est réglée sur OFF, la valeur par défaut est «0».

Version de l'application :

1.2.0006.3200 ou version antérieure

Si le retard dans la sortie du son numérique perturbe l'annulation de l'écho du son mains libres, réglez le délai du son. La valeur par défaut est «20».

Ceci peut être ajusté lorsque les réglages de sortie audio numérique sont activés.

Configuration

Version de l'application :

1.4.0006.3200 ou version ultérieure

Si un écho est généré à l'autre bout d'un appel mains libres (l'annulation d'écho ne fonctionne pas), ajustez la temporisation du son automatiquement.

Voir Réglage automatique de l'alignement temporel (p.68)

Voir Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPhone (p.34).

[Reverse with ATT]

Sélectionnez si vous souhaitez diminuer le volume audio automatiquement lorsque la marche arrière (R) est engagée. Le choix par défaut est « ON ».

Régénérez une clé pré-partagée (PSK) pour vous connecter sans fil avec Android Auto. Une boîte de dialogue de confirmation apparaît car le système doit redémarrer pour régénérer un PSK.

Choisissez d'utiliser ou non l'amplificateur de puissance intégré.

La désactivation de l'amplificateur intégré améliore la qualité du son de Pré-sortie. « ON » (par défaut)/« OFF »

Modifier le nom du périphérique ou le SSID de miroitage sans fil

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez.

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Device Name] / [Wireless Mirroring SSID].

L'écran Changer le nom du périphérique ou Changer le SSID de miroitage sans fil s'affiche.

5 Entrez le nom du dispositif ou SSID.

6 Touchez [Enter].

Réglage automatique de l'alignement temporel

Préparation

• Garez le véhicule dans un endroit sûr et calme avant d'effectuer cette opération.
• Assurez-vous que le microphone est connecté et installé dans un endroit à proximité immédiate du conducteur avant de commencer la mesure.
• Un bruit statique sera émis pendant la mesure et augmentera progressivement en volume jusqu'à la fin du processus. Vous pouvez choisir de sortir du véhicule et de fermer les portes pendant que le réglage automatique a lieu. (Environ 2 minutes)
• Remarque : Si vous utilisez un amplificateur externe avec une fonction d'alignement temporel, terminez les réglages de l'alignement temporel avant de lancer le processus de réglage automatique.

• Pour de meilleurs résultats du processus de réglage automatique de l'alignement temporel :

• Effectuez la mesure dans un environnement aussi calme que possible.

• Fermez toutes les fenêtres et les portes.
• Éteignez le climatiseur et le ventilateur.

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [Speech Quality Adjust]. Une fenêtre contextuelle apparaît.

7 Un message de confirmation s'affiche. Appuyez sur [Yes] deux fois.

Après la deuxième confirmation, le réglage automatique commencera après 10 secondes.

• Terminé : Le réglage automatique s'est terminé avec succès.
• Échec : Le réglage automatique ne s'est pas terminé. Veuillez réessayer dans un environnement plus calme.

8 Touchez [Close].

9 Redémarrez le système.

Si le réglage réussit, les valeurs d'alignement temporel seront appliquées automatiquement après le redémarrage. Le niveau d'annulation d'écho sera également réglé sur « 1 ».

REMARQUE

- Vous pouvez annuler le réglage automatique à tout moment en appuyant sur [Cancel].

Configuration de l'affichage et des boutons

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.

2 Touchez.

3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.

4 Touchez [Display & Button]. Le menu de réglage de l'affichage et des boutons s'affiche.

5 Réglez chaque paramètre comme suit.

Sélectionnez le mode d'atténuation de l'éclairage.

• [OFF]: N'atténue pas l'éclairage de l'affichage et des boutons.
• [ON]: Atténue l'éclairage de l'affichage et des boutons.
- [SYNC] (par défaut) : Synchronise l'atténuation de l'éclairage avec la mise sur marche ou sur arrêt du sélecteur d'éclairage du véhicule.

[OSD Clock]

Sélectionnez si vous souhaitez afficher l'horloge lorsque l'écran est éteint, ou en regardant des fichiers vidéo sur un périphérique USB, etc. «ON» (par défaut)/«OFF»

Vous pouvez définir la couleur d'éclairage des boutons. (p.70)

Vous pouvez modifier l'image du fond d'écran ou la couleur. (p.70)

Configuration

Sélectionnez le widget Cadran d'horloge pour le widget d'horloge sur l'écran d'ACCUEIL. (p.71)

[Viewing Angle]

Sil est difficile de voir l'image à l'écran uniformément, réglez l'angle de vue. Plus la valeur (négative) est petite, plus l'image apparaît blanchâtre à l'écran.

« 0 » (par défaut)/« -1 »/«-2 »/«-3 »

Sélectionnez s'il faut utiliser l'effet de transition d'écran lorsque l'écran de commande source passe sur l'écran d'accueil.

«ON» (par défaut)/«OFF»

Personnalisation de la couleur des boutons

Vous pouvez définir la couleur d'éclairage des boutons.

1 Touchez [Button Illumination Colour] dans le menu de réglage de l'affichage et des boutons.
2 Touchez la couleur de votre choix.

[Variable]

Vous pouvez configurer la couleur des boutons pour qu'elle varie en permanence sur tout le spectre des couleurs.

[User]

Vous pouvez régler la couleur créée à l'aide de la console de mixage RGB.

3 Touchez

Pour enregistrer une couleur originale

Vous pouvez enregistrer votre couleur personnelle, originale.

1 Touchez [User] sur l'écran de couleur d'éclairage des boutons.
2 Utilisez [-] et [+] pour ajuster la valeur de chaque couleur.

3 Touchez

REMARQUE

- Vous pouvez créer une couleur sur la base d'une couleur prédéfinie. Touchez la couleur prédéfinie au lieu de [User] et réglez la valeur de la couleur.

Changez l'image ou la couleur du fond d'écran

1 Touchez [Wallpaper Customize] dans le menu de réglage de l'affichage et des boutons.
2 Sélectionnez une image.

*1 L'Album Art actuellement affiché est utilisé comme fond d'écran.
*2 Sélectionnez à l'avance une couleur de fond d'écran.
*3 Sélectionnez en avance une image originale.

Pour sélectionner une couleur de papier peint

1 Touchez [Wallpaper Colour] sur l'écran de personnalisation du fond d'écran.

2 Sélectionnez une couleur de fond d'écran.

[User]

Vous pouvez régler la couleur créée à l'aide de la console de mixage RGB. Pour savoir comment créer une couleur originale, voir Pour enregistrer une couleur originale (p.70).

[Button Illumination Synch]

La couleur que vous avez sélectionnée dans [Button Illumination Color] peut être configurée. Si vous réglez la valeur de la couleur à l'aide de la console de mixage RGB suivante, la couleur réglée s'applique au fond d'écran et à l'éclairage des boutons. Pour savoir comment régler la couleur d'éclairage des boutons et créer une couleur originale, voir Personnalisation de la couleur des boutons (p.70).

« ON »/« OFF » (par défaut)
- Lorsque [Button Illumination Colour] est « Variable », cette option est réglée sur OFF.

3 Touchez

Pour enregistrer une image originale

Avec l'application « KENWOOD Portal APP » installée sur votre iPhone ou sur votre smartphone Android, vous pouvez télécharger des fichiers d'image sur cet appareil et définir une image comme image de fond d'écran. Voir Importation de fichiers d'images (p.22).

Changer le cadran de l'horloge

1 Touchez [Clock Icon Selection] dans l'écran de réglage de l'affichage et des boutons.

2 Sélectionnez une image.

Configuration de l'interface utilisateur

Vous pouvez configurer les paramètres de l'interface utilisateur.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [User Interface]. Le menu de configuration de l'interface utilisateur s'affiche.
5 Réglez chaque paramètre comme suit.

[Source Setup - Remote Control] Sélectionnez les sources à basculer à l'aide de la télécommande. Pour savoir comment utiliser la télécommande, voir Télécommande (p.86).
[Steering Remote Controller] Configure la fonction souhaitée dans la commande à distance. (Consultez votre KENWOOD revendeur pour plus de détails.)
[BeeP] Activez ou désactivez la touche de verrouillage. Le choix par défaut est «ON».
■ [Photo Frame Scroll] Définissez la fonction de défilement du cadre photo. « ON »/« OFF » (par défaut)
[Vehicle Adaptor Information ² ] Les informations du véhicule sont affichées. Cette fonction requiert un adaptateur commercial. Consultez votre KENWOOD revendeur pour plus de détails.

[Beep for Parking distance control] Définit s'il faut générer une sonnerie d'avertissement lorsque le capteur de proximité à bord détecte une personne ou un objet.

Consultez votre KENWOOD revendeur pour plus de détails.

Vous pouvez afficher des informations concernant les obstacles se trouvant autour de la voiture.

• [ON]: Affiche toujours les informations.
• [Dyn.] (par défaut) : Affiche des informations lorsque le capteur détecte des obstacles.
  • [OFF]: Annule. Cette fonction requiert un adaptateur commercial. Consultez votre KENWOOD revendeur pour plus de détails.

Sélectionnez la position des informations sur les obstacles à l'écran (à gauche ou à droite).

« Left » (gauche)/« Right » (droite) (par défaut)

Cette fonction requiert un adaptateur commercial. Consultez votre KENWOOD revendeur pour plus de détails.

■ [Android Auto Screen Size Switching] Activez ou désactivez la fonction de sélection de partage automatique Android. « ON »/« OFF » (par défaut)
[Driving Position]

Sélectionnez la position de conduite (gauche ou droite).

« Left » (gauche) (par défaut)/ « Right » (droite)

*1 Pour utiliser la fonction, il est nécessaire de régler [Fibre Optic Output] sur [OFF], et de régler [X'over Network] sur [2way].
*2 Ce réglage est disponible lorsqu'un adaptateur commercial est connecté.

Configuration système

Vous pouvez configurer les paramètres système.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [SETUP]. L'écran de menu de configuration s'affiche.
4 Touchez [System]. Le menu des paramètres du système s'affiche.
5 Réglez chaque paramètre comme suit.

[DEMO]

Sélectionnez le mode de démonstration. Le choix par défaut est «ON».

Confirmez les informations système de cet appareil. (p.73)

[Open Source Licenses]

Afficher les licences open source.

[Initialise]

Touchez [Initialise] puis touchez [Yes] pour définir tous les paramètres sur les valeurs d'origine par défaut.

- La mémoire des RÉGLAGES audio n'est pas initialisée.

[Language Select]

Sélectionnez une langue.

[Time Format]

[Time Zone]

Vous pouvez régler le temps. Voir

Sélectionnez le fuseau horaire et le format de l'heure (p.14).

Vous pouvez configurer un code de sécurité. Voir Configuration du code de sécurité (p.13).

Informations du système

Vous pouvez vérifier la version logicielle de cet appareil.

1 Touchez [System Information] dans le menu de configuration du système.
2 Vérifiez la version du logiciel et le nom du modèle.

REMARQUE

- Pour savoir comment mettre à jour le logiciel, consultez les instructions correspondantes fournies avec le logiciel.

Contrôle de l'audio

Les paramètres [System Configuration] doivent correspondre à la configuration des amplificateurs et des enceintes connectés. (p.13)

● Utilisation d'un amplificateur avec entrées numériques

Lors de l'utilisation d'une sortie numérique optique, réglez la fréquence d'échantillonnage de sortie dans [Fibre Optic Output] sur 48 kHz ou 96 kHz. (p.13)

REMARQUE

• Le nombre de bits est sur 24 bits.
- Si la sortie numérique est réglée sur 48 kHz ou 96 kHz, les réglages audio suivants seront désactivés.
- Enceinte/X'over
- Niveau EQ/SW
- Position/DTA
- Atténuateur / Balance
- Effet sonore
- Égaliseur paramétrique
- Mémoire audio
- Réseau X'over 3 voies
- Widget Réglages de l'égaliseur sur l'écran d'ACCUEIL
- Bip de la configuration d'interface utilisateur

- Sélectionnez le mode de réseau de transition approprié pour le système d'enceintes utilisé (système d'enceintes à 2 voies ou 3 voies).

ATTENTION

Connector des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

Réglez [X'over Network] sur 2 voies ou 3 voies. (p.13)

Pour la méthode de connexion, voir la configuration du système d'enceinte à 3 voies. (p.100)

REMARQUE

• Lorsque le système d'enceintes à 3 voies est sélectionné, les fonctions suivantes sont désactivées.
• Sortie fibre optique
• Focus avant pour la position d'écoute/DTA
• Atténuateur pour contrôle audio général
• Sélection des enceintes pour l'émission du son à partir du smartphone/téléphone portable du Bluetooth HF/Audio
• Bip de la configuration d'interface utilisateur

- Choisissez d'utiliser ou non l'amplificateur intégré

Réglez [Built-In Amplifier] sur ON ou OFF. (p.13) (p.67)

La désactivation de l'amplificateur intégré améliore la qualité du son de Pré-sortie.

Configuration audio

Vous pouvez régler différents paramètres, comme la balance audio ou le niveau du caisson de graves par exemple.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

Consultez la section qui suit pour chaque option.

• Configuration de l'enceinte / X'over (p.75)
• Contrôle du niveau EQ/SW (p.77)
• Configurer Position / DTA (p.78)
• Contrôle Atténuateur / Balance (p.80)

• Configurer la compensation de volume (p.80)

• Configurer l'effet sonore (p.81)
  • Utiliser Mémoire audio (p.85)

Configuration de l'enceinte/du répartiteur

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [Audio]. L'écran audio s'affiche.
4 Touchez [Speaker/X'over].
5 Choisissez un type de voiture.

Vous pouvez sélectionner le type de la voiture et le réseau de haut-parleurs, etc. Quand vous sélectionnez le type de votre voiture, la temporisation des canaux est automatiquement activée (pour corriger la synchronisation en sortie de chaque canal) pour que les effets surround soient les plus marqués.

6 Touchez l'enceinte (①) que vous souhaitez régler et configurez chaque paramètre (②) comme suit.

Vous pouvez sélectionner un type de haut-parleur ainsi que son diamètre afin d'obtenir le meilleur rendu sonore.

Si aucune enceinte arrière ou caisson de graves n'est raccordé, sélectionnez « None » pour chacun.

Contrôle de l'audio

Lorsque le type et le diamètre des haut-parleurs sont sélectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

[Location] (Uniquement pour avant, arrière)

Sélectionnez l'emplacement de l'enceinte vous avez installée.

[Tweeter] (Uniquement pour avant)

Vous pouvez régler le haut-parleur des aigus quand vous sélectionnez les haut-parleurs avant.

Arrêt, petit, moyen, grand

■ [HPF FREQ] (Uniquement pour avant, arrière)

Ajustement du filtre passe-haut.

■ [LPF FREQ] (uniquement pour le caisson de graves)

Ajustement du filtre passe-bas.

[Slope]

Configure la pente de recouvrement.

[Gain]

Réglez le gain du haut-parleur avant, du haut-parleur arrière ou du caisson de graves.

[TW Gain] (Uniquement pour Avant)

Règle le niveau de l'enceinte d'aigus.

■ [Phase Inversion] (Uniquement pour le caisson de graves)

Configure la phase de sortie du caisson de graves.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

Lorsque le réseau d'enceintes est réglé sur 3 voies :

Vous pouvez sélectionner un type de haut-parleur ainsi que son diamètre afin d'obtenir le meilleur rendu sonore.

Lorsque le type et le diamètre des haut-parleurs sont sélectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

[FREQ] (passe Haut)

Ajustement du filtre passe-haut.

(Uniquement pour la bande passante haute)

[FREQ] (Passe Bas)

Ajustement du filtre passe-bas.

(Uniquement pour la bande passante basse)

■ [HPF FREQ], [LPF FREQ] (Uniquement pour la bande passante)

Ajustement du filtre passe de bande.

[Slope] ²

Configure la pente de recouvrement.

[Gain]

Réglez le gain de chaque enceinte.

[Phase Inversion]

Réglez la phase de sortie du haut-parleur des aigus, des médiums, et des basses.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

*1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » (Bande passante) est réglé sur un mode autre que « Through ».

*2 Uniquement lorsque « FREQ » (Bande passante basse) est réglé sur un mode autre que « Through ».

REMARQUE

- Pour savoir comment basculer vers le système d'enceintes à 3 voies, voir [X'over Network] dans les paramètres de configuration du système. (p.13)

Contrôle d'égaliseur

Vous pouvez régler l'égaliseur en sélectionnant le réglage optimal pour chaque catégorie.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [Audio]. L'écran audio s'affiche.
4 Touchez [EQ / SW Level].
5 Touchez l'écran pour configurer l'égaliseur graphique comme vous le souhaitez.

Niveau de gain (zone dans le cadre pointillé)

Réglez le niveau de gain en touchant chacune des barres de fréquences. Vous pouvez sélectionner une barre de fréquence et ajuster son niveau en utilisant

▲▲▼,▲▼▼.

[ALL SRC]

Appliquez la courbe de l'égaliseur ajustée pour toutes les sources. Appuyez sur [ALL SRC] puis appuyez sur [OK] sur l'écran de confirmation.

[Memory]

Enregistre la courbe d'égaliseur ajustée de « User1 » à « User4 ». (p.77)

[Initialise]

Initialiser (aplatir) la courbe EQ actuelle.

[Preset Select]

Affiche l'écran pour sélectionner la courbe prédéfinie de l'égaliseur. (p.77)

[Bass EXT] (Paramètres étendus des graves)

Lorsque cette fonction est active, les fréquences inférieures à 62,5 Hz sont configurées sur le même niveau de gain (62,5 Hz).

[SW Level]

Réglez le volume du caisson de graves. Ce réglage n'est pas disponible quand l'option du caisson de graves est réglée sur « None ». Voir Configuration de l'enceinte/ du répartiteur (p.75).

Réaffiche la courbe de l'égaliseur

1 Touchez [Preset Select].
2 Sélectionnez une courbe de l'égaliseur.

Enregistrez la courbe de l'égaliseur

1 Réglez la courbe de l'égaliseur.
2 Touchez [Memory].
3 Sélectionnez l'emplacement de sauvegarde.

Position d'écoute/DTA

Position d'écoute/DTA vous permet d'améliorer le champ sonore en fonction de la position du siège dans lequel vous êtes assis.

Position d'écoute/DTA vous permet de régler « Listening Position » et « Front Focus ». Vous ne pouvez pas activer les deux options en même temps.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [Audio]. L'écran audio s'affiche.
4 Touchez [Position/DTA].

• Configurer la position d'écoute (p.78)
• Configurer le focus avant (p.78)

Position d'écoute

Réglez le délai de temporisation du son de sorte que les sons émis par les différentes enceintes arrivent à l'auditeur assis sur le fauteuil sélectionné en même temps.

1 Touchez [Listening Position] sur l'écran Position/DTA.
2 Sélectionnez une position d'écoute parmi les choix [Front R], (Right front), [Front L] (Left front), [Front All] (All front), et [All].

Contrôle de DTA position

Vous pouvez ajuster finement votre position d'écoute.

1 Touchez [Adjust].
2 Touchez [Delay].
3 Touchez [◀] ou [▶] pour ajuster le délai de l'enceinte sélectionnée.

5 Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

REMARQUE

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialise] puis [YES] sur l'écran de confirmation.

Focus avant

Vous pouvez concentrer l'image sonore imaginaire à l'avant du siège sélectionné.

1 Touchez [Front Focus] sur l'écran Position/ DTA.

2 Sélectionnez une position de focus avant. Pour [Front All] (tous à l'avant) et [All] (tous), sélectionnez Priorité G ou D en fonction du côté où vous souhaitez placer l'image sonore imaginaire.

- Lorsque le système d'enceintes à 3 voies est sélectionné, la fonction de mise au point avant est désactivée.

4 Touchez [Level].

5 Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

REMARQUE

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialise] puis [YES] sur l'écran de confirmation.

Ajustement précis du focus avant

1 Touchez [Adjust].
2 Touchez [Delay].
3 Réglez chaque paramètre comme suit.

Concentrez l'image sonore à l'avant des sièges avant.

Concentrez l'image sonore à l'avant des sièges arrière.

Ajustez la taille de l'image sonore pour l'adapter à vos goûts. Si l'image sonore est basculée depuis l'avant, ramenez-la en arrière avec [Sound Image LR (Front)] ou [Sound Image LR (Rear)].

[Subwoofer Delay]

Ajustez la temporisation du son de la caisse de graves.

Atténuateur / Balance

Vous pouvez régler la balance entre les haut-parleurs.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez.
3 Touchez [Audio]. L'écran audio s'affiche.
4 Touchez [Fader / Balance].

5 Touchez [◀], [▶], [▲], et [▼] pour régler la balance.

[◀] et [▶] permettent de régler la balance gauche et droite.
[▲] et [▼] permettent de régler la balance avant/arrière.

[Center]

Annulez le réglage.

REMARQUE

- Lorsque le système d'enceintes à 3 voies est sélectionné, le réglage « Fader » est désactivé.

Décalage du volume

Réglez finement le volume de la source actuellement sélectionnée pour minimiser la différence de volume entre les différentes sources.

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.
2 Touchez
3 Touchez [Audio]. L'écran audio s'affiche.
4 Touchez [Volume Offset].
5 Touchez [+] ou [-] pour régler le niveau.

[Initialise]

Revient aux paramètres initiaux. Touchez [Initialise] puis touchez [YES] sur l'écran de confirmation.

REMARQUE

- Si vous avez d'abord augmenté le volume, puis réduit le volume en utilisant la fonction « Volume Offset ». Changer la source actuelle sur une autre source peut soudainement produire un son extrêmement fort.

Effet sonore

Vous pouvez paramétrer les effets sonores.

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez.

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [Sound Effect].

5 Réglez chaque paramètre comme suit.

Réglez le niveau d'amplification des graves « OFF »/« 1 »/« 2 »/« 3 ».

[Loudness]

Définissez le niveau d'amplification des graves et des aigus.

Réduit le bruit de la conduite en augmentant la bande passante.

«OFF», «ON»

[Space Enhancer]

Sélectionner la sensation d'amélioration de l'espace sonore.

« OFF »

(arrêt)/« Small » (petit)/« Medium » (moyen) /« Large » (grand).

Ce réglage n'est pas disponible pour la radio numérique et la source radio.

[Supreme]

Activez/Désactivez la fonction Supreme. Technologie permettant d'incrémenter et de compléter, à l'aide de l'algorithme propriétaire, la bande haute fréquence qui est interrompue lors de l'encodage.

[Sound Realizer]

Rendez virtuellement le son plus réaliste à l'aide du système Digital Signal Processor (DSP).

Sélectionnez le niveau parmi « OFF » (arrêt)/« 1 »/« 2 »/« 3 ».

[Stage EQ]

Vous pouvez régler virtuellement la hauteur des enceintes afin de les adapter à votre position d'écoute.

« OFF »

(arrêt)/« Low » (bas)/« Middle » (moyen)/« High » (haut).

[Parametric EQ]

Lorsqu'il est réglé sur « ON », vous pouvez utiliser l'égaliseur paramétrique. Pour plus de détails, voir Égaliseur paramétrique (p.82).

Égaliseur paramétrique

En plus de la fonction classique de l'égaliseur graphique, cet appareil est équipé d'un égaliseur paramétrique qui vous permet d'effectuer des réglages plus précis. En utilisant chaque égaliseur correctement, vous pouvez étalonner l'appareil de façon plus précise. Le réglage à l'aide de cette fonction nécessite des compétences.

Lors de l'utilisation de chaque fonction

- Égaliseur paramétrique

Utilisez cette fonction pour corriger avec précision ou améliorer les caractéristiques de fréquence de l'acoustique de la voiture afin d'établir une base pour les réglages. Une ouïe bien entraînée ou un équipement de mesure peuvent être nécessaires pour appréhender les problèmes du champ sonore à l'intérieur de la voiture.

- Égaliseur graphique

Utilisez-le pour créer activement un son attrayant de manière conventionnelle. Tout le monde peut facilement obtenir un résultat via des essais et les erreurs des opérations intuitives. Vous pouvez effectuer des réglages encore plus efficaces lorsque la base est établie à l'aide de l'égaliseur paramétrique.

À propos de l'égaliseur paramétrique

Ce système vous permet de contrôler librement le filtre, la fréquence, le facteur Q (acuité) et le gain de pente à 14 points composé de 9 points communs pour l'avant/arrière/caisson de graves, 2 points pour l'avant uniquement, 2 points pour l'arrière uniquement et un point pour le caisson de graves uniquement.

REMARQUE

• Configurer l'égaliseur paramétrique pour établir la base des réglages avant d'effectuer des réglages à l'aide de l'égaliseur graphique.
• Les modifications apportées à l'aide de l'égaliseur paramétrique ne sont pas affichées sur l'écran de l'égaliseur graphique.
• Vous pouvez vérifier les effets à l'aide de la touche marche/arrêt de l'égaliseur paramétrique.

À propos des ajustements

S'il y a des pics désagréables, vous pouvez faire glisser le filtre de crête vers la gauche ou vers la droite et rechercher les fréquences à l'oreille. Les ingénieurs en studio utilisent cette méthode pour effectuer des ajustements rapidement et efficacement.

Cependant, afin d'identifier les pics et les creux du système audio de votre voiture, vous devez détecter le bruit rose émis par le haut-parleur à l'aide d'un microphone et l'analyser avec un analyseur en temps réel (RTA). À partir du résultat de l'analyse, identifiez les pics et/ou les creux à corriger et configurez les filtres pour les annuler.

À propos des filtres de l'égaliseur paramétrique

Les filtres vous permettent de supprimer ou d'extraire un son spécifique grâce au traitement du signal.

REMARQUE

- La fréquence de coupure est la limite entre la bande passante et la bande d'arrêt. La définition de la fréquence de coupure est une fréquence pour laquelle la sortie est de -3 dB de la valeur nominale de bande passante.

- Filtre passe-haut

Passe les signaux dont les fréquences dépassent une certaine fréquence (fc : fréquence de coupure) et atténue les signaux à des fréquences inférieures à la fréquence de coupure. Utilisez ce réglage pour transmettre uniquement les signaux de fréquence élevée. Utilisez cet appareil dans les cas suivants, par exemple :

- Pour extraire la bande de fréquences pour tweeters séparés. En extrayant la bande de fréquence spécifique, le réglage du niveau peut être effectué individuellement pour la bande de fréquence.

- Le son risque d'être imprécis lorsque vous reproduisez un son basse fréquence. Cela se produit lorsque des fréquences inférieures à la capacité de haut-parleur sont entrées. Pour annuler, utilisez le filtre passe-haut pour couper les fréquences inférieures à la capacité du haut-parleur.

- Filtre à rayonnage haut/Filtre à rayonnage bas

Ces filtres permettent de réduire ou d'augmenter les signaux au-dessus ou en dessous d'une certaine fréquence (fc : fréquence de coupure), qui créent des étagères dans les spectres de fréquence. Un filtre à rayonnage haut réduit ou augmente les fréquences au-dessus de la fréquence cible et un filtre à rayonnage bas réduit ou augmente les fréquences en dessous de la fréquence cible. Le filtre passe-bas contrôle les basses fréquences et le filtre passe-haut contrôle les hautes fréquences. Utilisez-les dans les cas suivants, par exemple :

• Si vous souhaitez modifier le volume des tweeters, par exemple lorsqu'ils se trouvent près de vos oreilles et résonnent trop fort.
• Si vous souhaitez modifier le volume du caisson de graves à portée de main.

Les fréquences, à proximité d'une certaine fréquence (f0 : fréquence centrale) sont amplifiées ou atténuées. Utilisez cet appareil dans les cas suivants, par exemple :

• Lorsque vous voulez contrôler une plage étroite de fréquences pour corriger l'anomalie de fréquence dans la voiture.
• Pour diminuer un bruit de cliquetis émis par le haut-parleur en atténuant la plage de fréquences du bruit.

- Pour régler la balance du son de la plage entière entre les graves et les aigus.

- Filtre passe-bas

Transmet les signaux dont les fréquences sont inférieures à une certaine fréquence (fc : fréquence de coupure) et atténue les signaux à des fréquences supérieures à la fréquence de coupure. Utilisez ce réglage pour transmettre uniquement les signaux de basse fréquence. Utilisez cet appareil dans les cas suivants, par exemple :

• Pour extraire la bande de basses fréquences pour un caisson de graves.
• Pour extraire les fréquences moyennes/basses lorsque vous utilisez des haut-parleurs avec des tweeters séparés et que vous souhaitez reproduire les hautes fréquences vers les tweeters et reproduire les fréquences moyennes/basses vers les caissons de graves.

- Pour couper les hautes fréquences lorsqu'elles sont trop fortes.

Réglez l'égaliseur paramétrique

Préparation

- Corrigez la valeur de « Listening Position » et « Front Focus » avant de régler l'égaliseur paramétrique. Voir Position d'écoute/DTA (p.78).

1 Appuyez sur le bouton ⏻ HOME. L'écran d'ACCUEIL apparaît.

2 Touchez.
3 Touchez [Audio].
4 Touchez [Sound Effect].
5 Réglez l'égaliseur paramétrique sur [ON] et touchez [Yes].

Contrôle de l'audio

6 Touchez [SETUP]. L'écran de l'égaliseur paramétrique s'affiche.
7 Lorsque vous écoutez de la musique, déplacez le filtre de crête vers la gauche et la droite pour rechercher les crêtes désagréables et supprimez-les.
8 Utilisez le bruit rose et un analyseur pour identifier les creux, car les creux sont difficiles à trouver.

Corrigez les pics et les creux raides (10 dB ou plus), car ils sont généralement considérés comme des obstacles à la qualité sonore.

10 Lorsque vous avez terminé les réglages, sauvegardez les résultats en tant que préréglage et vérifiez les effets en changeant les préréglages ou en tournant l'égaliseur paramétrique sur [ON] et [OFF].
11 Utiliser l'égaliseur graphique pour effectuer les derniers réglages. (p.81)

1 Enceinte

Sélectionnez le haut-parleur.

• Lorsque le réseau d'enceintes est réglé sur 2 voies :

« Common » / « Front » / « Rear » / « Subwoofer »

- Lorsque le réseau d'enceintes est réglé sur 3 voies :

« Common » / « Tweeter » / « Middle » / « Woofer »

2 Points/courbe d'égalisation

Affiche le point et la courbe d'égalisation. Réglez les points d'égalisation par contact.

- EQ (point rouge): Le point d'égalisation est en cours de réglage.

• Point EQ (bleu/jaune): Points d'égalisation qui ne sont pas actuellement en cours de réglage.
• Courbe (orange): La courbe d'égalisation de l'enceinte est en cours de réglage.
  • Courbe (bleu): Courbe d'égalisation globale.

3 Filtre

Sélectionnez le filtre.

« High Pass »/« High

Shelving »/« Peaking »/« Low Shelving »/« Low Pass »

4 Affecte tous les haut-parleurs*1

• [ON]: Diffuse le son par tous les haut-parleurs.
• [OFF]: Émet uniquement le son du haut-parleur actuellement sélectionné.

5 [Initialise] / [Flat]

• [Initialise]: Initialisez (aplatir) le réglage de tous les haut-parleurs.
• [Flat] : Initialisez (aplatir) le réglage du haut-parleur actuel.

6 Fréquence/Gain

Réglez la fréquence et le gain.

[◀] et [▶] pour ajuster la fréquence.

[▲] et [▼] permettent de régler le gain.

REMARQUE

- Touchez le point d'égalisation pour déterminer à peu près la fréquence et le gain, puis utilisez cette touche pour faire des réglages fins.

7 Q/Pente

Réglez le facteur Q et la pente.

8 Point

Sélectionnez le point d'égalisation pour le réglage.

9 Préréglage

• [User1] / [User2] / [User3] : Rappelle l'égaliseur préréglé.
• [Memory] : Stocke les paramètres d'égalisation actuels.

*1 Uniquement lorsque le haut-parleur autre que « Common » est sélectionné.
*2 Lorsque le filtre « Peaking » est sélectionné, vous pouvez ajuster le facteur Q. Lorsque le filtre « High Pass » ou « Low Pass » est sélectionné, vous pouvez régler la pente.

REMARQUE

- Vous pouvez régler les points d'égalisation et la courbe en fonction d'une d'égalisation préréglée. Rappelez l'égalisation préréglée et touchez à nouveau la touche pour la désélectionner avant l'ajustement.

Mémoire de configuration audio

Les paramètres de contrôle audio peuvent être mémorisés. Les réglages mémorisés peuvent être rappelés à tout moment.

1 Appuyez sur le bouton ⏻ HOME.

L'écran d'ACCUEIL apparaît.

2 Touchez
3 Touchez [Audio].

L'écran audio s'affiche.

4 Appuyez sur [Audio Memory].

Mémorisez les réglages audio actuels.

Atténuateur / Balance, Enceinte / X'over, Égaliseur (préréglage utilisateur, niveau SW), position/DTA, effet sonore (p.74)

[Audio SETUP Recall]
Rappelez les réglages audio mémorisés.
[Audio SETUP Clear]

Effacez la mémoire de PARAMÈTRES Audio, ainsi que les réglages audio mémorisés.

Télécommande (en option)

Cet appareil peut être utilisé avec la télécommande KCA-RCDV340(accessoire en option).

ATTENTION

• Placez la télécommande dans un endroit où elle ne risque pas de bouger durant le freinage ou au cours d'autres manœuvres. Si la télécommande tombait et se retrouvait coincée sous les pédales alors que le véhicule est en marche, cela pourrait entraîner un danger.
• Risque d'incendie ou d'explosion si la batterie est remplacée par une batterie de type incorrect.
• Assurez-vous de remplacer la batterie uniquement par une batterie du même type.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est laissée dans un environnement extrêmement chaud et/ou soumise à une pression d'air extrêmement basse. Le bloc-batterie ou les batteries ne doivent pas être exposées à une chaleur excessive telle que le soleil, le feu ou similaire.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est jetée dans le feu ou dans un four chaud, rechargée, court-circuitée, écrasée mécaniquement ou dissociée.
• Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.

Installation des piles

Si la télécommande fonctionne uniquement quand elle se trouve à de courtes distances, ou ne fonctionne pas du tout, il est possible que les piles soient déchargées.

Si tel est le cas, remplacez les deux piles par des neuves.

1 Insérez deux piles « AAA »/« R03 » en respectant les polarités ⊕ et ⊖, comme indiqué sur le schéma à l'intérieur du boîtier.

Fonctions des boutons de la télécommande

Sélection du mode d'utilisation

Les fonctions de la télécommande sont différentes selon la position du sélecteur.

Mode AUD

Passez à ce mode pour commander une source sélectionnée, une source de syntoniseur, etc.

Mode DVD/mode TV

Non utilisé.

REMARQUE

- Pour contrôler un lecteur qui n'est pas intégré à l'appareil, sélectionnez le mode «AUD».

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez aller directement à la fréquence du tuner.

REMARQUE

- Cette action n'est pas possible pour un périphérique USB et un iPhone.

1 Appuyez plusieurs fois sur le bouton [DIRECT] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

Radio

Fréquence

2 Appuyez sur les boutons des chiffres pour saisir une fréquence.

3 Appuyez sur le bouton |◀◀ ou ▶▶|.

Le contenu correspondant au numéro que vous avez saisi est lu.

Utilisation de base

	Touche Désignation	Mode commutateur	Fonction
1 SRC	- Passe à la source	à utiliser. En mode mains-libres, raccroche le téléphone.
2	■	- Non utilisé.
3	▶II	- Met en pause la piste ou le fichier, et reprend la lecture après un double appui.Commute le mode de recherche pour les sources Radio et Radio numérique en mode AUD.
4	▲/▼/◀/▶	- Non utilisé.
5 ENTER	- Applique la fonction sélectionnée.
6 MENU DU HAUT		AUD Le mode d'écran change chaque fois que vous appuyez sur cette touche pendant la lecture vidéo.
7 MENU AUD Affiche l'écran de contrôle de la source en cours. (USB)
8 OUVERT	- Non utilisé.
9 AM-/FM+ AUD Sélectionne le dossier à utiliser. Pour les sources Radio en mode AUD, sélectionne la bande FM/AM à recevoir.
10	|◀◀/▶▶|	- Sélectionne la piste ou le fichier à lire. Pour les sources Radio et Radio numérique en mode AUD, commute entre les stations de diffusion reçues par l'appareil.
11 Touches numérotées		AUD Vous	permet de saisir le numéro à rechercher en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voirMode de recherchedirecte (p.87).Pour les sources Radio et Radio numérique, vous permet d'entrer le numéro de préréglage.Si le numéro de préréglage est un seul chiffre, appuyez sur le numéro.Si les numéros de préréglage comprennent deux chiffres, appuyez de façon continue sur les chiffres dans un délai de 3 secondes.Si vous appuyez surI◄◄►►I dans un délai de 3 secondes, vous pouvez déterminer le numéro prédéfini à un seul chiffre.
12 EFFACER – Non utilisé.
13 DIRECT –			Passe en mode de recherche directe. (p.87).
14 AUDIO – Non utilisé.
15 RETOUR – Non utilisé.
16 SUBTITLE – Non utilisé.
17 – Quand un appel est reçu, répond à l'appel.
18 ANGLE – Non utilisé.
19	VOL ▲▼	– Règle le volume.
20 ZOOM – Non utilisé.
21 2 ZONE – Non utilisé.
22	R.VOL ∧ ∨	– Non utilisé.
23 ATT – Diminue le volume en appuyant une fois sur la touche.Rétablit le niveau précédent du volume en appuyant deux fois sur la touche.
24 V.SEL/DISP – Bascule entre l'écran Apple CarPlay, Android Auto, Wireless mirroring et l'écran de source AV à chaque pression.
25 CONFIGURATION DVD		– Non utilisé.

Connexion/Installation

Cette section est destinée à l'installateur professionnel.

Pour des raisons de sécurité, confiez le câblage et le montage à des professionnels. Consultez le revendeur audio pour automobile.

Avant l'installation

Avant d'installer cet appareil, veuillez prendre les mesures de précaution suivantes.

AVERTISSEMENTS

• Si vous branchez le câble d'allumage (rouge) et le câble de la batterie (jaune) au châssis de la voiture (masse), il peut y avoir un court-circuit entraînant, à son tour, un incendie. Il faut toujours brancher ces câbles à la source d'alimentation fonctionnant via le boîtier de fusibles.
• Ne débranchez pas le fusible du câble d'allumage (rouge) ni du câble de la batterie (jaune). L'alimentation électrique doit être connectée aux câbles via le fusible.

ATTENTION

• Installez cet appareil dans la console du véhicule.
• Ne touchez pas les éléments métalliques de cet appareil pendant et juste après l'utilisation de l'appareil. Les éléments métalliques tels que le dissipateur thermique et le coffret sont très chauds.

REMARQUE

• Le montage et le câblage de ce produit requièrent expérience et savoir-faire. Pour des questions de sécurité, les travaux de montage et de câblage doivent être effectués par des professionnels.
• N'installez pas l'unité si elle devient un obstacle à la performance du conducteur.
• Ajustez la position du panneau de manière à ce qu'il ne gène pas le conducteur.
• Veillez à brancher l'appareil à une alimentation électrique négative de 12 Vcc avec mise à la terre.

- N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou susceptibles d'être éclaboussés par de l'eau.

- N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis non appropriées risque d'endommager l'appareil.

- Si l'appareil n'est pas sous tension (« There is an error in the speaker wiring. Please check the connections. » (Il y a un problème avec le câblage du haut-parleur. Veuillez vérifier les branchements) s'affiche), le câble du haut-parleur est peut-être en court-circuit ou est en contact avec le châssis du véhicule et la fonction de protection a peut-être été enclenchée. C'est pourquoi il faut vérifier le câble de l'enceinte.

- Si l'allumage de votre véhicule ne possède pas de position ACC, branchez les câbles d'allumage à une source d'alimentation que la clé de contact peut allumer ou éteindre. Si vous branchez le câble d'allumage à une source d'alimentation à tension constante comme les câbles de la batterie, il se peut que la batterie se décharge.

- Si la console a un couvercle, il est possible que le couvercle ne puisse pas se fermer, même lorsque l'appareil est installé correctement.

- Si le fusible saute, vérifiez d'abord que les câbles ne se touchent pas afin d'éviter tout court-circuit, puis remplacez l'ancien fusible par un nouveau fusible de même puissance.

- Isolez les câbles non connectés avec un ruban vinyl, ou tout autre matériau similaire. Pour éviter tout court-circuit, ne retirez pas les capuchons placés aux extrémités des câbles non connectés ou des bornes.

- Branchez correctement les câbles de l'enceinte aux bornes correspondantes. L'appareil peut subir des dommages et ne plus fonctionner si vous partagez les fils ou les mettez à la masse avec une partie métallique du véhicule.

- Si seulement deux enceintes sont branchées au système, branchez les connecteurs soit aux bornes de sortie avant soit aux bornes de sortie arrière (ne pas mélanger les bornes de sortie avant et arrière). Par exemple, si vous connectez le connecteur ⊕ de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur ⊖ à une borne de sortie arrière.

- Une fois l'appareil installé, vérifiez que les feux de freinage, les clignotants et les essuie-glace, etc. du véhicule fonctionnent correctement.

- Cet appareil est équipé d'un ventilateur destiné à réduire la température interne. Ne montez pas l'appareil dans un endroit où les orifices du ventilateur seraient obstrués. L'obstruction de ces orifices empêcherait le refroidissement de la température interne du ventilateur, provoquant alors un dysfonctionnement.

- N'exercez pas de pression excessive sur la surface du panneau lors de l'installation de l'appareil dans le véhicule. Cela risque de rayer la surface, de l'endommager ou d'entraîner une défaillance.

- Il se peut que la réception soit mauvaise si des objets métalliques se trouvent à proximité de l'antenne Bluetooth/Wi-Fi.

Unité d'antenne Bluetooth/Wi-Fi

● Champs de vision avant et latéral

- Pour déterminer les champs de vision avant et latéral du conducteur dans des conditions normales, placez un bâton (directement visible depuis l'avant ou visible à travers le rétroviseur de la voiture), comme indiqué sur le schéma.

- : Pôle (hauteur : 1 m, diamètre : 0,3 m)

- : Champ de vision depuis la position du volant

- ■ : Zone exemptée (la taille de pôle est soumise à la réglementation)

- Pour les véhicules avec conduite à droite, les normes sont inversées.

*1 Le bâton doit être visible depuis la position du conducteur comme champ de vision directe vers l'avant.

*2 Le bâton doit être visible directement ou indirectement dans le rétroviseur, etc. depuis la position du conducteur.

Accessoires fournis pour l'installation

1		×1
2		×1
3		×1
4	3,5\ m	×1
5		×1
6		×1

Connexion/Installation

7	、M4 x 12 mm)	×4
8	[600k] (∅3 x 6 mm)(Noir)	×3
9	(M4 x 8 mm)(Noir)	×5
10		×1
11		×1
12		×1
13		×1

Procédure d'installation

1. Pour éviter les courts-circuits, retirez la clé de contact, puis débranchez la borne ⊖ de la batterie.
2. Retirez les pièces du véhicule pour l'installation de cet appareil et la connexion des câbles à la borne.
3. Veillez à effectuer correctement les connexions des câbles d'entrée et de sortie pour chaque appareil.

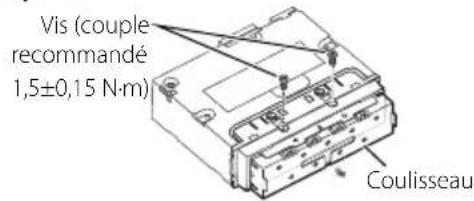

4. Déterminez la hauteur de l'unité d'affichage et la position du curseur. Voir Distance entre l'unité d'affichage et l'unité principale (p.94).
5. Prenez le connecteur B sur le faisceau de fils, puis branchez-le au connecteur de l'enceinte dans votre véhicule.
6. Prenez le connecteur A sur le faisceau de fils, puis branchez-le à la prise d'alimentation externe de votre véhicule.
7. Branchez le connecteur du faisceau de fils sur l'appareil.
8. Installez l'unité principale sur le véhicule.
9. Réinstallez les pièces du véhicule.

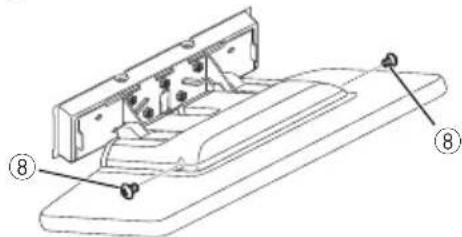

10. Installez l'unité d'affichage.

11. Reconnectez la borne ⊖ de la batterie.

12. Procédez au réglage initial.

Voir CONFIGURATION initiale (p.12).

Installation des accessoires

Antenne GPS

L'antenne GPS est installée à l'intérieur du véhicule. Elle doit être installée dans une position aussi horizontale que possible pour permettre une réception aisée des signaux satellite GPS.

Montage de l'antenne GPS à l'intérieur du véhicule :

1. Nettoyez votre tableau de bord ou autre surface de montage.
2. Retirez le séparateur de la plaque métallique (accessoire ⑤).

3. Appuyez fermement la plaque métallique (accessoire ⑤) contre le tableau de bord ou une autre surface de montage. Vous pouvez courber la plaque de métal (accessoire ⑤) pour l'adapter à une surface incurvée, si nécessaire.

4. Retirez le séparateur de l'antenne GPS (accessoire ④ ), et fixez l'antenne sur la plaque métallique (accessoire ⑤ ).

• Utilisez l'antenne GPS fournie. Utiliser une antenne GPS autre que celle fourni peut entraîner une baisse de la précision de positionnement.
• Selon le type de véhicule, il se peut que la réception des signaux satellite GPS ne soit pas possible avec une installation intérieure.
• Veuillez installer l'antenne GPS à distance des antennes utilisées pour les radios CB ou les télévisions par satellite.
  • L'antenne GPS doit être installée à au moins 30 cm (12 pouces) du smartphone/téléphone portable ou de toute autre antenne de transmission. Ces types de communication peuvent interférer avec les signaux du satellite GPS.
• Le fait de peindre l'antenne GPS avec une peinture (métallique) peut entraîner une baisse de performance.

Microphone

1. Vérifiez la position d'installation du microphone (accessoire ③).
2. Nettoyez la surface d'installation.
3. Retirez le séparateur du microphone (accessoire ③) et collez le microphone à l'emplacement indiqué ci-dessous.
4. Branchez le câble du microphone sur l'appareil en le fixant à divers endroits à l'aide de ruban adhésif ou de toute autre méthode appropriée.
5. Réglez l'orientation du microphone (accessoire ③) en direction du conducteur.

Fixez un câble avec du ruban spécialement prévu à cet effet.

Installation du modèle Grand écran

Confirmez la position d'installation de l'unité d'affichage

- Les véhicules ne peuvent pas être installés

Une installation est possible si l'on peut éviter ce qui suit en réglant la position du curseur et la hauteur de l'affichage.

Les opérations du levier sont perturbées telles que le levier de changement de vitesse, le levier d'essuie-glace, le levier de clignotant lors de l'installation de l'unité.	Un interrupteur de détresse est caché sur le siège conducteur.	L'unité d'affichage heurte un panneau sur le véhicule.

*1 L'unité d'affichage peut se déplacer de 30 mm vers la gauche ou la droite. Elle peut être installée si elle n'interfère pas avec le fonctionnement du levier lors du déplacement.

- Distance entre l'unité d'affichage et l'unité principale

Réglez la position du curseur et la hauteur d'affichage de manière à ne pas perturber le mouvement de l'affichage.

Position du curseur	Angle de l'affichage
	-10° 0° 45°
Position arrière			a	b		30,5		a	b			c	d
		1	10,8 12	6,5 1 3
		2	13,4 11	1,8 2 1
		3	16,0 97	2 3 93
		4	18,6 82	4 4 78
Position avant			a	b		30,5		a	b			c	d
		1	29,8 12	6,5 1 4
		2	32,4 11	1,8 2 1
		3	35,0 97	2 3 93
		4	37,6 82	4 4 78	6 4 12,8 62,5

Appareil : mm

- Angles d'installation admissibles de l'unité principale

Installé horizontalement

• [F] : Côté avant du véhicule
• Tangage : 0° - 40° (horizontalement), ± 20° (verticalement)
• Roulis/Lacet : ±5°

À installer avec l'unité principale séparée de l'unité d'affichage.

• Selon l'orientation de l'unité principale, [Installation Orientation] peut nécessiter une configuration. (p.13)
• Le câble d'extension KCA-A150EX (150 cm / 4,9 pieds, vendu séparément) est nécessaire pour connecter l'unité d'affichage (accessoire ⑥).

Positionnement du curseur vers l'avant

1 Retirez les deux vis du bas de l'unité principale.

2 Retirez les quatre vis du bas de l'unité principale.

3 Tirez le bloc coulissant vers l'avant et réinstallez les quatre vis au bas de l'unité principale.

4 Retirez les deux vis du haut de l'unité principale.

Installation de l'unité principale

REMARQUE

• Déterminez la position du curseur avant d'installer l'unité principale. (p.95) La position du coulisseau ne peut pas être changée après l'installation dans le véhicule.
• Vérifiez que l'appareil est correctement en place. Si l'appareil n'est pas stable, cela peut provoquer un dysfonctionnement.

1 Retirez les pièces qui gênent l'installation comme par exemple un panneau sur le véhicule.

2 Installez le support de montage du véhicule sur l'unité principale.

3 Branchez les fils du faisceau de câblage et l'équipement périphérique.
4 Installez l'unité principale sur le véhicule.
5 Réinstallez les pièces retirées comme par exemple, un panneau sur le véhicule.

Installation du support de bras pour l'unité d'affichage

1 Faites correspondre la position d'installation du support de bras (accessoire ⑩) pour l'aligner avec la longueur du câble d'affichage.

Câble d'alimentation pour l'écran : environ 170 mm (6-11/16")

Câble vidéo pour l'écran : environ 160 mm (6-5/16")

Connexion/Installation

2 Positionnement du support de bras (accessoire 10).

Lors de l'installation du support de bras en position gauche ou droite, déplacez le câble de l'écran de manière à ce qu'il s'aligne avec la rainure dans le support de bras.

Position centrale

3 Fixez le support de bras (accessoire ⑩) à l'unité principale à l'aide des cinq vis à tête de fixation (accessoire ⑨).

Installation de l'unité d'affichage et réglage de la hauteur

1 Retirez le couvercle arrière de l'unité d'affichage (accessoire ⑥).

Faites glisser le couvercle arrière sur l'unité d'affichage (accessoire ⑥) et soulevez-le.

2 Connectez le câble vidéo pour l'écran (①) et le câble d'alimentation pour l'écran (②).

3 Acheminez les câbles de l'écran.

Utilisez les guides pour fixer le câble vidéo pour l'écran (1) en place.

Faites passer les câble de l'écran le long du chemin de guidage intérieur (entre les montants). Installez-le de sorte que l'unité d'affichage ait de la place pour bouger.

Attachez les câbles d'écran restants à l'intérieur de l'unité principale.

4 Installez l'unité d'affichage (accessoire ⑥) sur l'unité principale.

Installez l'unité de sorte que les crochets sur l'unité d'affichage (accessoire ⑥) soient insérés dans la rainure du support de bras.

5 Réglez la hauteur de l'affichage en fonction de la position du trou de vis.

6 Fixez l'unité d'affichage à l'aide des quatre vis à tête hexagonale (accessoire ⑦).

- Fixez correctement avec les vis à tête hexagonale. Après l'installation de l'unité d'affichage (accessoire ⑥) sur l'unité principale, inclinez l'écran vers l'avant jusqu'à ce qu'il s'arrête et assurez-vous que l'unité d'affichage (accessoire ⑥) n'entre pas en contact avec des pièces du véhicule. Si l'unité d'affichage entre en contact avec les pièces du véhicule, ajustez de nouveau la hauteur de l'affichage.

7 Réglez la longueur du câble de l'écran pour l'aligner sur la hauteur de l'unité d'affichage.

Installez-le de sorte que l'unité d'affichage ait de la place pour bouger. Attachez le câble d'écran restant à l'intérieur de l'unité principale.

8 Fixez le cache arrière de l'unité d'affichage.

Insérez les crochets du cache arrière dans les rainures de l'unité d'affichage. Faites-le glisser le long de l'unité principale jusqu'à ce que vous entendiez un déclic.

9 Fixez le cache de l'unité d'affichage à l'aide de deux vis de fixation (accessoire ⑧).

10 Relevez l'affichage manuellement.

Retrait du câble de l'écran

ATTENTION

• Pour éviter de vous blesser les mains et d'endommager le câble de l'écran, recouvrez les parties métalliques avec un ruban de protection avant de procéder.
• Ne débranchez pas les câbles lorsque l'appareil est sous tension. Cela pourrait provoquer des dommages.

1 Appliquez un ruban de protection de sorte qu'il recouvre les parties métalliques dans la zone ombrée de l'image.

Connexion/Installation

2 Appuyez sur le verrou du câble de l'écran et maintenez-le enfoncé, puis retirez le câble.

Déconnectez le câble d'alimentation de l'écran (①) et le câble vidéo pour l'écran (②).

Connexion de l'appareil

Connexion des câbles sur les contacts électriques

Configuration du système d'enceinte à 3 voies

REMARQUE

• Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité.
• Pour savoir comment basculer vers le système d'enceintes à 3 voies, voir [X'over Network] dans les paramètres de configuration du système. (p.13)
• Pour la configuration des enceintes et la configuration du répartiteur, voir Configuration de l'enceinte/du répartiteur (p.75).
• Pour savoir comment connecter les câbles d'enceinte aux bornes autres que les bornes d'enceinte et les bornes de pré-sortie, voir Raccordement des amplificateurs externes et du périphérique AV externe (p.101) et Connexion des câbles sur les contacts électriques (p.99).
• Lorsque vous n'utilisez pas la sortie préamplificateur (bornes RCA), gardez les capuchons des bornes en place.

Guide de fonctionnement du connecteur du faisceau de fils

Faisceau de câblage (accessoire ①)

Broche Couleur et fonction
A-4 Jaune	Batterie
A-5 Bleu/Blanc [2] Réglage de puissance
A-6 Orange/Blanc Dimmer/Gradateur
A-7 Rouge	Allumage (ACC)
A-8 Noir Branchement à la terre (masse)
B-1/B-2 Violet (+)/Violet/Noir (-)		Arrière droit
B-3/B-4 Gris (+)/Gris/Noir (-) Avant droit
B-5/B-6 Blanc (+)/Blanc/Noir (-)		Avant gauche
B-7/B-8 Vert (+)/Vert/Noir (-) Arrière gauche

* Impédance d'enceinte : 4-8 Ω

* [1] [2]: Bleu/Blanc est fourni en 2 fils, [1] et [2].

Sortie totale du fil bleu/blanc ([1] + [2]): 12 V = 350 mA

AVERTISSEMENT relatif au branchement du connecteur ISO

La disposition des broches du connecteur ISO dépend du type de véhicule que vous conduisez. Vérifiez que les branchements sont corrects afin d'éviter tout risque d'endommagement de l'appareil. La connexion par défaut du faisceau de fils est décrite à la position (1) ci-dessous. Si les broches du connecteur ISO sont placées comme l'indique la position (2), effectuez le branchement selon le schéma. Veuillez rebrancher le câble comme indiqué à la position (2) ci-dessous pour installer l'appareil dans les véhicules Volkswagen, etc.

(1): Paramètre par défaut

Le rouge (broche A-7) du connecteur ISO du véhicule est relié à l'allumage, et le jaune (broche A-4) est relié à l'alimentation électrique constante.

(2)

Le rouge (broche A-7) du connecteur ISO du véhicule est relié à l'allumage, et le jaune (broche A-4) est relié à l'alimentation électrique constante.

Raccordement des amplificateurs externes et du périphérique AV externe

*1 Fixez les deux fils de terre ensemble au châssis de l'unité principale.
*2 Réglez « VIDEO IN » sur « None » dans les réglages d'attribution de la caméra. (p.61)
*3 Vendu séparément. Vérifiez les spécifications du câble audio numérique optique et suivez le rayon de courbure minimum lors de l'acheminement des fils.

REMARQUE

• Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité.
• Lorsque vous n'utilisez pas la sortie préamplificateur (bornes RCA), gardez les capuchons des bornes en place.

Connexion du système et des composants externes

1	Fixez les deux fils de terre de l'accessoire 12ensemble au châssis comme indiqué sur le schéma ci-dessous.
2	Interface de la caméra du tableau de bord Connectez une caméra du tableau de bord DRV-N520 (accessoire en option). (p.103)
3	Accessoire 3 : Microphone
4	I/F externe
5	Entrée de l'antenne FM/AM
6	Antenne radio numérique CX-DAB1 (accessoire en option)[5000]L'utilisation de CX-DAB1 (accessoire en option) comme antenne de radiodiffusion numérique est recommandée.Lors de l'utilisation d'une antenne de radiodiffusion numérique disponible dans le commerce, le diamètre du connecteur SMB doit être de 6,5 mm maximum.

Connexion/Installation

7	Connexion au faisceau des commandes au volant du véhicule. Contactez votre revendeur KENWOOD pour en savoir plus.
8	Accessoire 4 : Antenne GPSUtilisez l'antenne GPS fournie. Utiliser une antenne GPS autre que celle fourni peut entraîner une baisse de la précision de positionnement.
9	Borne USB (USB Type-C®)
10	Entrée HDMI (Type D)Connectez un KCA-HD200 (accessoire en option) à la borne d'entrée HDMI. L: 11,1 mm ou moinsH: 7,7 mm ou moinsD: 21,5 mm ou moins

Installation/retrait du support de fixation

Retirez la protection lorsque vous branchez le câble au connecteur HDMI et au connecteur USB. Après avoir branché le câble, remettez la protection en place.

Branchement d'un iPhone

*1 Courant d'alimentation maximum USB : CC 5 V = 3,0 A
*2 Vendu séparément.
*3 Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C®. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.
*4 Accessoire en option

Connector un smartphone Android™

*1 Courant d'alimentation maximum USB : CC 5 V == 3,0 A
*2 Vendu séparément.
*3 Utilisez un câble USB certifié USB-IF.

Connector un périphérique USB

*1 Courant d'alimentation maximum USB : CC 5 V == 3,0 A
*2 Vendu séparément.

Connexion de la caméra

*1 Accessoire en option
*2 Vendu séparément.
*3 Jusqu'à 3 caméras sur le tableau de bord, caméra vue avant, caméra de vue latérale gauche et droite peuvent être connectées. Pour plus d'informations, voir Pour configurer les paramètres d'attribution de la caméra (p.61).
*4 Caméra de la série CMOS-3xx (accessoire en option) ou en vente dans le commerce.
*5 Pour la vidéo HD, connectez une caméra HD à la borne d'entrée de la caméra de vue arrière.
*6 Pour la vidéo HD, connectez une caméra HD à la borne d'entrée de la caméra de vue avant/caméra du tableau de bord.
*7 Fixez les deux fils de terre à la même borne.

Dépannage

Problèmes et solutions

Si un problème quel qu'il soit survient, vérifiez tout d'abord dans le tableau suivant s'il n'est pas traité.

REMARQUE

• Certaines fonctions de cet appareil peuvent être désactivées à cause de certains réglages effectués sur cet appareil.
• Ce qui pourrait ressembler à un dysfonctionnement de votre appareil peut être le simple fruit d'une mauvaise utilisation ou d'un branchement défectueux.

Sur le thème des réglages

• Impossible de régler le subwoofer.
• Impossible de configurer la phase du subwoofer.
• Aucune sortie émise par le subwoofer.
• Impossible de configurer le filtre passe-bas.
• Impossible de configurer le filtre passe-haut.

Le caisson de graves n'est pas actif.

Activez le caisson de graves. Voir Configuration de l'enceinte/du répartiteur (p.75).

Sur le thème des fonctions audio

La réception de la radio est médiocre.

L'antenne de la voiture n'est pas déployée.

Sortez l'antenne sur toute sa longueur.

Le fil d'antenne n'est pas branché.

Branchez correctement le fil. Voir Connexion du système et des composants externes (p.101).

Sélection impossible d'un dossier.

La fonction de lecture aléatoire est active. Désactivez la fonction de lecture aléatoire.

L'unité ne répond pas lorsque vous essayez d'effectuer une opération lors du miroitage USB.

Un connecteur n'est pas correctement raccordé. Débranchez le smartphone de la borne USB, puis reconnectez-le.

Autres

L'appui sur les touches n'est pas confirmé par un bip.

La prise preout est déjà utilisée. Le bip d'appui sur les touches ne peut pas être envoyé en sortie sur la prise preout.

Messages d'erreur

Lorsqu'un problème vous empêche d'utiliser correctement l'appareil, sa cause est affichée sous forme de message à l'écran.

Il y a une erreur sur la connexion des haut-parleurs. Veuillez vérifier ces connexions.

Le circuit de protection a été activé parce qu'un cordon de haut-parleur a été en court-circuit ou en contact avec le châssis de la voiture.

Câbler ou isoler le cordon de l'enceinte comme il se doit et arrêter puis remettre l'appareil sous tension.

Aucun appareil (périphérique USB)

Le périphérique USB est sélectionné comme source bien qu'aucun périphérique USB ne soit connecté.

Changez la source sur n'importe quelle source autre que le périphérique USB/iPhone. Branchez un périphérique USB, puis sélectionnez à nouveau la source USB.

Déconnecté (iPhone, lecteur audio Bluetooth)

Le lecteur audio iPhone/Bluetooth est sélectionné comme source bien qu'aucun lecteur audio iPhone/Bluetooth ne soit connecté.

Sélectionnez une autre source que iPhone/Bluetooth. Connectez un lecteur audio iPhone/Bluetooth, puis changez à nouveau la source en la réglant sur iPhone/Bluetooth.

Pas de fichier média

Le périphérique USB connecté ne contient aucun fichier audio lisible. Utilisation d'un support dont les données enregistrées ne peuvent pas être lues par l'appareil.

Voir Supports et fichiers pouvant être lus (p.106) et essayez avec un autre périphérique USB.

L'appareil USB détecté

Le périphérique USB connecté a une tension nominale plus élevée que la limite permise.

Vérifiez le périphérique USB. Un problème a pu avoir lieu avec le périphérique USB connecté.

Sélectionnez une autre source que USB. Enlevez le périphérique USB.

Le fil de détection de vitesse n'est pas connecté. Veuillez vérifier la connexion.

La déconnexion d'impulsion de vitesse est déconnectée. Par défaut, elle est considérée comme étant connectée.

Pour améliorer la précision de la reconnaissance d'une position du véhicule, vérifiez la connexion de l'impulsion de vitesse.

Echec du démarrage du tuner.

L'unité du syntoniseur ne fonctionne pas correctement pour une raison ou une autre.

Désactiver l'appareil puis le remettre en marche. Si le message « Starting tuner failed. » ne disparaît pas, consultez votre revendeur KENWOOD le plus proche.

La sortie audio s'est arrêtée en raison d'une erreur. Veuillez redémarrer le système.

Si le problème persiste, contactez le service clientèle.

Une erreur provoque l'arrêt de la sortie audio. Réinitialisez le système. Si la réinitialisation du système ne résout pas le problème, veuillez contacter le centre d'assistance à la clientèle.

Apple CarPlay

L'antenne GPS doit être connectée pour utiliser Apple CarPlay sans fil. Veuillez vérifier les connexions correctes ou branchez via USB pour utiliser Apple CarPlay.

L'antenne GPS n'est pas détectée lorsque l'Apple CarPlay est démarré en vous connectant sans fil ou lorsque l'iPhone compatible avec l'Apple CarPlay sans fil est enregistré dans [Device List].

Vérifiez la connexion de l'antenne GPS ou branchez l'appareil par USB pour utiliser Apple CarPlay.

Annexes

Supports et fichiers pouvant être lus

Divers types de supports et fichiers peuvent être lus par l'appareil.

À propos des fichiers

Les fichiers audio et vidéo suivant sont pris en charge.

Fichiers audio lisibles

	Format Débit	binaire	Fréquence d'échantillonnage	Compte de bits
AAC-LC (.m4a) MPEG-2/	MPEG-4 AAC LC HE-AAC(V1,V2)	8 – 320kbps, VBR 16 – 48 kHz 16 bits
MP3 (.mp3) MPEG-1/MPEG-2 Audio Layer 3		8 – 320kbps, VBR 16 – 48 kHz 16 bits
WMA (.wma) Profil L3 W	Windows Media Audio Standard (Version 7, 8, 9)	8 – 320kbps 16 – 48 kHz 16 bits
PCM linéaire (WAVE) (.wav)	Format audio à forme d'onde RIFF	– 16 – 192 kHz 16 bits/24 bits
FLAC (.flac) flac – 16 – 192 kHz 16 bits/24 bits
Vorbis (.ogg) vorbis – 16 – 48 kHz 16 bits

• Les fichiers WMA et AAC avec DRM ne peuvent pas être lus.
• Bien que les fichiers audio soient conformes aux normes susmentionnées, la lecture peut se révéler impossible en fonction des types et conditions du support ou du périphérique.
• Cet appareil prend en charge la lecture des fichiers audio haute résolution.

Il est recommandé qu'un système audio de voiture soit configuré avec tous les produits compatibles audio haute résolution de lecteur du lecteur aux enceintes pour profiter du son haute qualité.

Fichiers vidéo acceptés

	Profil	Taille de l'image max.	Débit binaire max.	Format audio
MPEG-1 (.mpg, .mpeg)	-	352 × 240, 352 × 288	1,5 Mbps	MPEG Audio Layer 2
MPEG-2 (.mpg, .mpeg)	MP@ML	720 × 480, 720 × 576	8 Mbps	MPEG Audio Layer 2
H.264/MPEG-4 AVC (.mp4, .m4v, .avi, .flv, .f4 v)	Profil de référence, Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
MPEG-4 (.mp4, .avi)	Profil simple avancé	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
WMV (.wmv)	Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	WMA
MKV (.mkv)	Le format vidéo suit le H.264/MPEG-4 AVC,MPEG-4, WMV			MP3, AAC, WMA, Vorbis, FLAC

■ Limitation de la structure du fichier et du dossier

	Périphérique USB
Nombre maximum de couches de dossier 8
Nombre maximum de fichiers (par dossier) 9999
Nombre maximum de dossiers (par dossier) 9999
Nombre maximum de dossiers (par périphérique) Illimité

• Vous pouvez saisir un nom de dossier et un nom de fichier avec jusqu'à 255 caractères d'un octet.
• Les fichiers dans un dossier dont le nom commence par un point (.) ne peuvent pas être lus.

Spécifications

Section moniteur

Taille de l'image

: 10,1 pouces de large (diagonale)
: 223,7 mm (L) × 125,8 mm (H)

Système d'affichage

: Panneau LCD

Système de lecture

: Écran TFT à matrice active

Nombre de pixels

: 2 764 800 (1280H × 720V × RGB)

Pixels efficaces

: 99,99 %

Disposition des pixels

: Disposition RGB en rayures

Rétroéclairage

: LED

: USB 2.0 Grande vitesse

Système de fichiers

: FAT16, FAT32, exFAT, NTFS

Courant d'alimentation maximum

: CC 5 V = 3,0 A

Convertisseur N/A

: 24 bits/32 bits

Décodeur audio

: MP3 / WMA / AAC / WAV / FLAC / Vorbis

Décodeur vidéo

: MPEG-1/ MPEG-2/ MPEG-4/ WMV/ H.264/ MKV

Réponse en fréquence

• 192 kHz : 20 - 88 000 Hz
• 96 kHz: 20 - 44 000 Hz
• 48 kHz: 20 - 22 000 Hz
• 44,1 kHz: 20 - 20 000 Hz

Taux d'harmoniques

: 0,01 % (1 kHz)

Rapport S/B (dB)

: 98,5 dB

Dynamique

: 89 dB

Section de miroitage sans fil

Mode

: Écoulement de courant

Protection des droits d'auteur

:HDCP2.2

Commande tactile

: UIBC

Section Wi-Fi

Norme IEEE

: 802,11 a/b/g/n/ac

Bande de fréquences

: Bande double (2,4 GHz / 5 GHz)

Canaux

: Auto (1-11ch) / Auto (149,153,157,161ch)

Taux de transfert (MAX.) :

: 11a : 54 Mbps/11b : 11 Mbps/11 g : 54 Mbps / 11n : 300 Mbps/11ac : 867 Mbps

Puissance de sortie (E.I.R.P.) (MAX)

• 2,4 GHz/SISO : 11b : 8 dBm / 11g: 3 dBm / 11n (20 MHz) : 3 dBm

- 5 GHz/SISO

: 11a : 3 dBm / 11n (20 MHz)/11ac (20 MHz) : 3 dBm / 11n (40 MHz)/11ac (40 MHz) : 3 dBm / 11ac (80 MHz) : 3 dBm

- 5 GHz/MIMO

: 11n (20 MHz)/11ac (20 MHz) : 4 dBm / 11n (40 MHz)/11ac (40 MHz) : 5 dBm / 11ac (80 MHz) : 4 dBm

Section Bluetooth

Technologie

: Bluetooth Version 5.2

Fréquence

: 2,402 - 2,480 GHz

Puissance de sortie RF (E.I.R.P.) (MAX)

:-11 dBm, classe de puissance 2

Portée de communication maximale

: Champ de vision approx. 10 m (32,8 pieds)

Codec Audio

: LDAC/SBC/AAC

Profil (Support multi-profil)

• HFP (V1.7) (Profil mains libres)
• SPP (Profil port série)
• A2DP (Profil de distribution audio avancée)
- AVRCP (V1.6) (Profil de télécommande audio/vidéo)
- PBAP (Profil d'accès au répertoire téléphonique)

Section HDMI

HDMI

: Type D

Résolution d'entrée

• VGA (640 x 480 p à 59,94 Hz/60 Hz)
• 480p (720 x 480 p à 59,94 Hz/60 Hz)
• 720p (1 280 x 720 p à 59,94 Hz/60 Hz)

Type d'audio d'entrée

: 32K/44,1K/48K/88,2K/96K/176,2K/192K Hz 16 bits/20 bits/24 bits PCM linéaire

Section DSP

Égaliseur graphique

• Bande : 13 Bande
• Fréquence (BAND1 – 13) : 62,5/100/160/250/400/630/1k/1,6k/2,5k/4k/ 6,3k/10k/16kHz

Gain

:

-9/-8/-7/-6/-5/-4/-3/-2/-1/0/1/2/3/4/5/6/7/8/9 dB

Permutation à 2 voies

- Filtre passe-haut

- Fréquence : Traversant, 30/40/50/60/70/80/90/100/120/150/180/2 20/250 Hz - Pente : -6/-12/-18/-24 dB/Oct.

- Filtre passe-bas

- Fréquence : 30/40/50/60/70/80/90/100/120/150/180/2 20/250 Hz, Traversant - Pente : -6/-12/-18/-24 dB/Oct.

Permutation à 3 voies

- Filtre passe-haut

- Fréquence : 250/300/1k/1,6k/2,5k/4k/5k/6,3 k/8k/ 10k/12,5k Hz - Pente : -12/-18/-24 dB/Oct.

- Filtre passe-bande

- Fréquence : Traversant, 50/60/70/80/90/100/120/150/180/220/250 /300 Hz Traversant, 250/300/1k/1,6k/2,5k/4k/5k/ 6,3k/8k Hz - Pente : -12/-18/-24 dB/Oct.

- Filtre passe-bas

- Fréquence : 30/40/50/60/70/80/90/100/120/150 Hz, Traversant - Pente : -12/-18/-24 dB/Oct.

Position

• Avant/Arrière/Caisson de basse : 0 – 6,1 m (incréments de 0,01 m)
• Gain : -8 - 0 dB

Niveau du caisson de basse

:-50 - +10 dB

Section radio numérique

Bande de fréquences

BANDE III : 174,928 - 239,200 (MHz)

Sensibilité

:-100 dBm

Rapport S/B (dB)

: 90 dB

Section Connecteur d'antenne numérique

Type de connecteur

: SMB

Tension de sortie (9 - 10,5 V)

:9,8 V CC

Intensité maximale

:< 100 mA

Section Syntoniseur FM

Bande de fréquences (step)

: 87,5 MHz - 108,0 MHz (50 kHz)

Sensibilité utilisable (S/N : 30 dB)

: 7,3 dBf (0,7 μV/75 Ω)

Annexes

Réponse en fréquence

: 30 Hz - 15 kHz

Rapport S/B (dB)

: 70 dB (MONO)

Sélectivité (± 400 kHz)

: 80 dB

Séparation stéréo

: 45 dB (1 kHz)

Section Syntoniseur AM

Bande de fréquences (step)

• LW : 153 – 279 kHz (9 kHz)
• MW : 531 - 1611 kHz (9 kHz)

Sensibilité utilisable

• MW : 31 μV
• LW : 50 μV

Section vidéo

Système de couleur de l'entrée vidéo externe

: NTSC/PAL

Niveau d'entrée vidéo externe (jacks RCA)

: 1 Vp-p/75 kΩ

Niveau d'entrée vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Niveau de sortie vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Section audio

Puissance maximum (avant et arrière)

: 50 W × 4

Sortie de puissance typique (avant et arrière)

: 29 W × 4 (4 Ω, 1 kHz, 10% THD)

Bande de la fréquence de sortie

: 20 - 88 000 Hz

Niveau de pré-amplification (V)

: 5 V / 10 kΩ

Impédance du préamplificateur

: ≤ 300 Ω

Impédance d'enceinte

:4-8Ω

Niveau d'entrée maxi audio externe (jacks RCA)

: 2 V/ 22 kΩ

Sortie audio numérique

Type de connecteur

: OPTIQUE

Fréquence en sortie

: 48 kHz / 96 kHz, 24 bit, PCM linéaire

Général

Tension de fonctionnement

: batterie de voiture 12 V CC

• Châssis
  : 178 × 50 × 158 mm
  • Moniteur
  : 262 × 181 × 52 mm

Poids

: 2,5 kg

• Châssis
: 1,3 kg

• Moniteur : 1,1 kg

REMARQUE

- Bien que les pixels du panneau à cristaux liquides soient effectifs à 99,99 % ou plus, il se peut que 0,01 % des pixels ne s'éclaire pas ou s'éclaire mal.

Les spécifications sont sujettes à changements sans notification préalable.

À propos de cet appareil

Marques de commerce et licences

• La marque du mot et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par JVCKENWOOD est faite sous licence. Les autres marques déposées et appellations commerciales appartiennent à leurs propriétaires respectifs.
• LDAC and LDAC logo are trademarks of Sony Corporation.
• Hi-Res Audio logo and Hi-Res Audio Wireless logo are used under license from Japan Audio Society.

Informations de sécurité

Informations sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicables dans les pays européens qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et les piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs sous-produits déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche.

Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Déclaration de conformité se rapportant à la directive RE 2014/53/UE

Déclaration de conformité se rapportant à la directive RoHS 2011/65/UE

Fabricant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi,

Kanagawa 221-0022, JAPON

Représentant dans l'UE :

JVCKENWOOD Europe B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht,

PAYS-BAS

English

Par la présente, JVCKENWOOD déclare que l'équipement radio DMX9724XDS est conforme à la directive 2014/53/UE. L'intégralité de la déclaration de conformité UE est disponible à l'adresse Internet suivante :

Deutsch
