Intitulé	Détails
Type de produit	Émetteur sans fil pour instruments de musique
Fréquence de fonctionnement	2,4 GHz
Portée sans fil	Jusqu'à 100 mètres
Alimentation électrique	Batterie rechargeable lithium-ion
Durée de vie de la batterie	Environ 8 heures
Dimensions approximatives	10,2 x 6,4 x 3,2 cm
Poids	200 g
Compatibilités	Instruments à cordes, claviers, et autres appareils audio
Type de batterie	Li-ion
Tension	5 V
Puissance	Non spécifié
Fonctions principales	Transmission audio sans fil, faible latence
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les réparations
Sécurité	Utiliser uniquement avec des appareils compatibles, éviter les environnements humides
Informations générales	Idéal pour les performances en direct et les répétitions, facile à installer

FOIRE AUX QUESTIONS - TBP12 LINE 6

Comment connecter le LINE 6 TBP12 à mon amplificateur ?

Utilisez un câble XLR pour connecter la sortie du TBP12 à l'entrée de votre amplificateur. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

Que faire si le son est faible ou absent ?

Vérifiez que le TBP12 est allumé et que le niveau de volume est réglé correctement. Assurez-vous également que les câbles sont en bon état et correctement connectés.

Comment changer la fréquence de transmission du TBP12 ?

Pour changer la fréquence, appuyez sur le bouton 'SET' et utilisez les boutons de navigation pour sélectionner la fréquence souhaitée. Appuyez à nouveau sur 'SET' pour valider votre choix.

Le TBP12 fonctionne-t-il avec des instruments passifs ?

Oui, le TBP12 peut fonctionner avec des instruments passifs, mais il est recommandé d'utiliser des instruments actifs pour de meilleures performances.

Comment vérifier l'état de la batterie du TBP12 ?

Pour vérifier l'état de la batterie, regardez l'indicateur LED sur le dispositif. Si le LED clignote en rouge, cela signifie que la batterie est faible et doit être rechargée.

Le TBP12 est-il compatible avec des systèmes audio sans fil ?

Oui, le TBP12 est conçu pour être utilisé avec des systèmes audio sans fil compatibles. Assurez-vous simplement que les fréquences sont correctement réglées.

Comment régler le gain sur le TBP12 ?

Utilisez le bouton de gain situé sur le côté du TBP12 pour ajuster le niveau de gain. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le gain.

Que faire si le TBP12 ne se connecte pas à mon récepteur ?

Assurez-vous que le TBP12 et le récepteur sont sur la même fréquence. Redémarrez les deux appareils et essayez de les reconnecter.

Comment effectuer une mise à jour du firmware du TBP12 ?

Téléchargez le dernier firmware depuis le site de LINE 6 et suivez les instructions fournies pour mettre à jour le TBP12 via USB.

Le TBP12 peut-il être utilisé pour le chant ?

Oui, le TBP12 peut être utilisé pour le chant, mais il est principalement conçu pour les instruments. Pour une utilisation vocale, un système de microphone sans fil est recommandé.

MODE D'EMPLOI TBP12 LINE 6

AVERTISSEMENT: Pour minimiser les risques d'incendie et d'electrocution, ne retirez jamais aucune vis. Ce produit ne contient aucune piece pouvant etre réparée par l'utilisateur. Confiez toute réparation à un technicien qualifié.

AVERTISSEMENT: Pour éviter tout risque d'incendie ou d'électrocution, n'expose jamais ce produit à la pluie ou à l'humidité.

CERTIFICATION

Ce dispositif est conforme a la Partie 15 de la reglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) l'appareil ne peut pas causer d'interférences nocives et (2) l'appareil doit accepter toute interfequence reçue, même des interférences susceptibles d'entrainer un fonctionnement indésirable.

REMARQUE: Cet appeareil a fait l'objet de tests et a ete déclaré conforme aux normes des appareils numériques de classe B, conformément à la partie 15 de la reglementation FCC. Ces limites sont conques pour offrir une protection raisonnable contre les interfrences nocives dans une installation résidentielle. Ce materiel generne, utilise et peut émettre de I'énergie sous forme de fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut générer des interfrences nocives pour les communications radio. Il est cependant impossible de garantir qu'il n'y aura pas d'interfrences au sein d'une installation particulière. Si ce materiel interfere avec la réception radio ou télévisuelle, ce qui peut être déterminé en mettant le materiel sous puis hors tension, l'utiliseur est invite à essayer de supprimer ces interfrences en prenant une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Branchez le matériel à une prise dépendant d'un autre circuit que celui auquel le récepteur est branché.
• Demandez de l'aide au revendeur ou à un technicien radio/TV experimenté.

This Class B digital apparatus complies with Canadian ICES-003. Cet appeareil numerique de la classe B est conforme a la norme NMB-003du Canada.

Avant d'utiliser votre XD-V70, lisez attentivement les consignes d'utilisation et de sécurité ci-dessous.

1. Respectez tous les averissements mentionnés dans le manuel du XD-V70.
2. Utilisez uniquement des piles alcalines AA non rechargeables dans le transmetteur.

3. N'effectuez aucune opération d'entretien autre que celles preconisées dans le manuel du XD-V70. Faites réparer ce produit s'il a subi un dommage, notamment:

4. si du liquide a été renversé ou si des objets sont tombés dans l'appareil.

5. si l'appareil a ete exoé à la pluie ou à l'humidité.
6. si l'appareil ne fonctionne pas normalement ou si ses performances BAissent de maniere significative.

7. si ce produit est tombé ou si son boîtier est endommagé.

8. Evitez les emplacements situés à proximé de sources de chaleur comme des radiateurs, des poèles ou tout autre apparéil produitant de la chaleur.

9. Veillez à ne jamais laisser d'objet ni de liquide pénétrer dans l'appareil. Évitez les endroits à proximé d'eau.
10. Ne marchez jamais sur les cables. Évitez de coincer les cables sous des objets lourds. Faites particulièrement attention aux cables au niveau des prises du produit.
11. Eteignez toujours le transmetteur quand vous ne l'utilise pas durant un certain temps afin d'epargner les piles.
12. Utilisez exclusivement un chiffon humide pour le nettoyage.
13. Utilisez uniquement des fixations/accessoires recommends par le fabricant.
14. Une écoute prolongée à volume élevé peut provoquer une perte d'audition et/ou des dommages irréversibles de l'ouïe. Consommez toujours les décibels avec moderation.

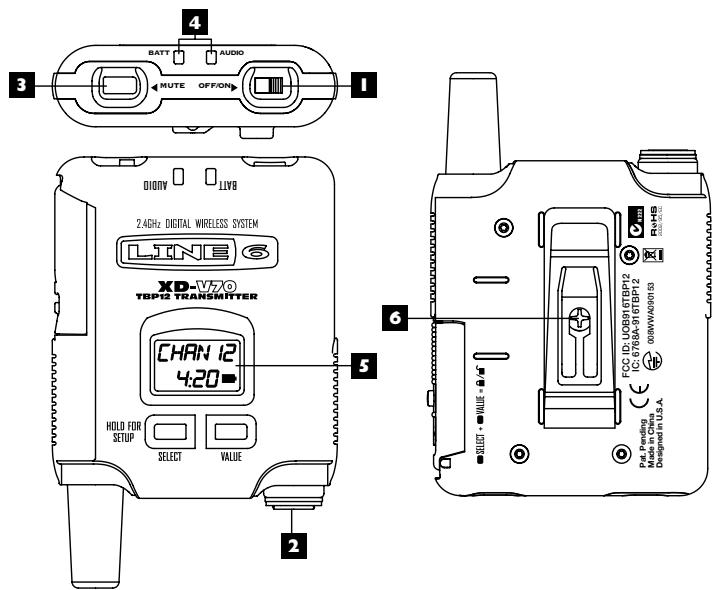

FONCTIONNEMENT DE BASE

I. Sélecteur OFF/ON - Faites glisser le commutateur pourmettre l'appareil sous/hors tension.
2. Entre mini-XLR - Branchez-y la fiche mini-XLR fournie du microphone. En cas de besoin, vous pouvez utiliser un autre micro avec une fiche mini-XLR s'il est prévu pour des applications HF.

Installation et positionnement du micro: Utilisez le clip fourni pour attacher le microphone lavalier au vêtement puis dirigez-le vers la source sonore. Evitez cependant les endroits à proximé d'une source pouvant générer des bruits mécaniques, telle une fermeture éclair, un poche interieure etc.

1. MUTE - Appuyez pour couper ou activer le signal audio.
2. Témoin BATT - Témoin bleu= Piles charges, Allumé en rouge= Charge faible, Clignote en rouge= Charge très faible/Changez les piles!.

Témoin AUDIO - Témoin vert= Réception d'un signal audio

1. Ecran LCD - En appuyant sur un bouton, vous activez aussi l'éclairage de l'écran. En mode principal, l'écran se présente plus ou moins de la manière suivante.

La première ligne contient la mention "CHAN 1"~"CHAN 12", indiquant le canal de transmissionChoisi sur le XD-V70. Le message "MUTE" apparait uniquement lorsque l'émetteur ne transmet pas (mute). "POWER SAVE"s'allume uniquement lorsque POWER est réglé sur "LO".Le cadenas apparait uniquement lorsque l'émetteur est verrouillé.Dans ce cas, il est impossible demettre l'émetteur hors tension et de l'éditer.Lhorloge dans la partie inférieure de l'écran indique la durée de vie estimée des piles (heures et minutes).Cette valeur est mise à jour toutes les 20 minutes.Remarque: Immediatement après la mise sous tension, la durée indiquée peut ne pas'être correcte. Tant que l'icone de la pile est affichee en noir, la durée de vie de la pile s'elève encore au moins a 1 heures.Des que la durée de vie estimée passa a moins d'une heures, l'icone se met a clignoter.

PAGES DES RÉGLAGES

Page I - Sélection du canal

Pour que les signaux du XD-V70 soient reçus, il faut qu'il transmette sur le canal choisi sur le récepteur. PourCHOISIR un autre canal de transmission sur le XD-V70,maintenez SELECT enforcé pendant 2 secondes afin de sauter à la page 1.Appuyez brievement sur VALUE pourCHOISIR la valeur voulue (CHAN I~12).Le numero de canal que vous selectionnez est affiché dans la moitié droite de l'écran (1~12).Notez que le nouveau canal de transmission est adopté des votre retour à la page principale en maintainant SELECT enforcé pendant 2 secondes (pour quitter le mode de réglage) ou en n'appuyant sur aucun bouton pendant 15 secondes (fermeture automatique de la page de réglage).

Page 2 - Réglage 'POWER'

Le XD-V70 propose deux modes de puissance, "Hi" (puissance maximum) et "Lo" (allongement de la durée de vie des piles). Choisissez "Hi" pour exploiter la portée maximum ou lorsque vous craignez des interférences. Le besoin de "Lo" convient pour des applications à portée réduite ou lorsque la durée de vie des piles prime sur toutes les autres considérations. A la page de réglage 1, appuyez une fois sur SELECT pour passer à la page 2. Appuyez sur VALUE pour altermer entre les réglages de puissance "Hi" et "Lo". Le réglage par défaut est "Hi".

Page 3 - Affichage du nom

A la page de réglage 2, appuyez une fois sur SELECT pour passer à la page 3. Appuyez brièvement sur VALUE pour commuter entre “On” (affichage du nom) et “OFF”. Voitre choix est affchéé dans la partie droite de l'écran. Ce paramètre permet de désigner si la page principale affiche le nombre de canal (NAME OFF) ou un nom de votre choix (NAME On). Le réglage par défaut est “OFF”.

Page 4 - Entrée du nom

TBP12

Lorsque le paramètre de la page 3 est réglé sur “NAME On”, la page principale affiche le nom “TBP12”. Vous pouvez cependant le replacer par un nom de 6 caractères (alphabetique, numérique, espace ou tiret).

La page de réglage 4 apparait uniquement lorsque “NAME” est réglé sur “On”. A la page de réglage 3, appuyez une fois sur SELECT pour passer à la page 4. Si “Name” est réglé sur “OFF”, le fait d'appuyer sur SELECT à la page 4 vous ramène à la page principale.

Appuyez sur le bouton VALUE pour désirir le caractère pour la position clignotante. Appuyez sur SELECT pour passer à la position suivante et assignez-lui le caractère voulu. Répétez ces deux étapes pour replacer le nom "XD-V70". En appuyant sur SELECT après avoir modifié la dernière position, vous returnez à la page principale.

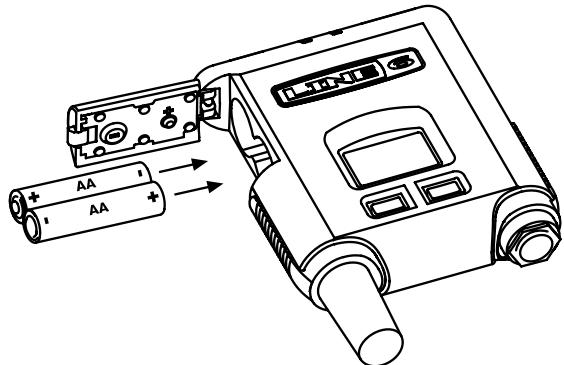

Installer/retirer des piles

Ouvrez le couvercle latorial pour acceder au compartment des piles. La face interieure du couvercle indique l'orientation correcte des piles.

Verrouillage

A la livraison, le XD-V70 n'est pas verrouillé. Vous pouvez donc effectuer tous les réglages requis.

Une fois tous les réglages en place, maintainez VALUE et SELECT enforcés pendant 2 secondes. Ce faisant, vous activez le verrouillage de l'unité, évitant ainsi toute modification accidentelle des réglages et la coupure du XD-V70. Dans ce mode, l'écran affiche un cadenas dans le coin inférieur gauche. Si, à ce stade, vous actionnez le commutateur POWER ou le bouton SETUP, l'écran affiche un message “LOCKED” clignotant.

Pour couper le XD-V70 tant qu'il est verrouillé, maintenez les boutons VALUE et SELECT enfoncés pendant 2 secondes. Une fois l'appareil déverrouillé, maintenez le bouton POWER enfoncé pendant 2 secondes.

DéPANNAGE

Problème	Cause	Voyez la solution...
Pas de signal	Le système est coupé, Problème avec la source, Choix de canal erroné, pile épuisée.	Alimentation. Source de signal (vérifiez si le récepteur détecte le XD-V70), Câbles ou parasites
Signal haché ou satured	Problème avec la source, Connexion erronée, Plusieurs émetteurs utilisènt le même canal de transmission, L'émetteur se trouve au-delà de la portée maximum, Le signal doit traverser une paroi contenant du métal, Source de parasites inconnue, Le mode Lock n'est pas actif et vous avez peut-être changé de canal sans vous en rendre compte, auquel cas le récepteur coupe brièvement le signal	Source de signal (vérifiez si le récepteur détecte le XD-V70), Câbles ou parasites, Mode Lock
Portée limitée	Antennes mal connectées ou orien-tées, Plusieurs émetteurs utilisènt le même canal de transmission, Le pa-ramètre “POWER” est réglé sur “Lo”, Source de parasites inconnue	Fréquence, Réglez “POWER” sur “Hi”, Résorienté les an-tennes

Alimentation

Vérifiez toujours l'alimentation du XD-V70 et du récepteur. Vérifie l'indication de charge des piles sur l'émetteur et remplacez les piles en cas de besoin. L'indication de charge est calibrée pour des piles alcalines. Bien que vous puissiez utiliser d'autres types de piles AA, leur durée de vie peut être plus courte ou plus longue.

Cables

Vérifiez si tous les cables et fiches sont bien connectés.
