159 - Machine à coudre MERRITT - Notice d'utilisation et mode d'emploi gratuit

Marque	MERRITT
Modèle	159
Type de produit	Machine à coudre mécanique à point droit
Dimensions (env.)	40 x 20 x 30 cm
Poids (env.)	8 kg
Alimentation	220-240 V, 50/60 Hz
Vitesse maximale	Environ 1000 points par minute
Longueur de point	Réglable (de 0 à 4 mm environ)
Largeur de point	Point droit uniquement
Pression du pied presseur	Réglable (cadran de pression)
Tension du fil d'aiguille	Réglable (cadran de tension)
Type de canette	Canette amovible (encoche latérale)
Types d'aiguilles compatibles	Série 2020 (tailles 9 à 18), 2045 (taille 14), 2032 (tailles 11, 14, 16)
Enfile-aiguille	Non
Lumière intégrée	Non spécifié
Entretien	Nettoyage régulier des bourres et huilage avec huile spéciale machine à coudre
Sécurité	Débrancher avant nettoyage ou entretien
Pièces détachées	Aiguilles, canettes, pied presseur, plaque à aiguille, boîtier de canette
Accessoires inclus	Pied presseur standard, canettes, plaque élévatrice (pour reprise ou cercles à broder)
Utilisation	Couture domestique, légère à moyenne épaisseur

FOIRE AUX QUESTIONS - 159 MERRITT

Comment enfiler le fil d'aiguille sur la MERRITT 159 ?

Relevez le levier tendeur de fil à fond. Placez la bobine sur le porte-bobine. Suivez les points d'enfilage illustrés dans la notice. Enfilez l'aiguille d'avant en arrière et tirez une longueur suffisante de fil.

Comment remonter le fil de canette sur la MERRITT 159 ?

Tenez le fil d'aiguille sans le tendre. Tournez lentement le volant vers vous jusqu'à ce que l'aiguille remonte en ramenant la boucle du fil de canette. Défaites la boucle et placez les deux fils sous le pied presseur vers l'arrière.

Comment régler la longueur du point ?

Desserez l'écrou moleté en tournant vers la gauche. Placez le levier sur la longueur désirée. Revissez l'écrou vers la droite. Pour une couture en marche arrêtée, relevez le levier à fond.

Comment régler la tension du fil d'aiguille ?

Réglez le cadran de tension à 4 pour un essai. Si les points sont trop lâches, tournez vers un chiffre plus élevé. Si le tissu grigne, diminuez la tension en tournant vers un chiffre plus bas.

Comment changer l'aiguille sur la MERRITT 159 ?

Débranchez la machine. Relevez l'aiguille à son point mort haut. Desserez la vis de serrage de l'aiguille, retirez l'ancienne aiguille, insérez la nouvelle en respectant le type et la taille appropriés, puis resserrez la vis.

Comment remplir la canette ?

Desserrez le bouton du volant. Placez la canette sur la broche, passez le fil dans le disque de tension et le trou de la canette. Déplacez le levier du dévidoir vers la droite, actionnez la machine. Une fois remplie, le remplissage s'arrête automatiquement. Replacez le levier vers la gauche.

Quels types d'aiguilles utiliser avec la MERRITT 159 ?

Utilisez des aiguilles de la série 2020 pour la plupart des tissus, série 2045 (bande jaune) pour les tricots extensibles, et série 2032 pour le cuir. Choisissez la taille selon l'épaisseur du tissu (9 pour les délicats, 18 pour les épais).

Comment nettoyer et huiler la machine ?

Débranchez toujours la machine avant nettoyage. Ouvrez le couvercle et retirez la bourre avec une brosse. Mettez une goutte d'huile spéciale machine à coudre aux points de frottement visibles en tournant le volant lentement. Ne pas trop huiler.

Comment régler la pression du pied presseur ?

Abaixez le pied presseur. Tournez le cadran de pression : de NORM vers MAX pour augmenter la pression (tissus épais), de NORM vers le signe pour diminuer (tissus fins). Pour la reprise, réglez sur le signe.

Pourquoi le point zig-zag ne fonctionne-t-il pas sur la MERRITT 159 ?

Le modèle 159 est une machine à point droit uniquement. Les fonctions zig-zag et points décoratifs sont disponibles sur les modèles 157 et 158. Consultez la notice de ces modèles si nécessaire.

MODE D'EMPLOI 159 MERRITT

Sélection de l'aiguille et du fil

La sélection de l'aiguille et du fil doit être faite en fonction du tissu à piquer. Le tableau ci-dessous servira de guide pour ce choix. Il y a lieu de s'y référer avant d'entreprendre un travail de couture. Veiller à employer un fil de même grosseur et de même espèce tant pour l'aiguille que pour la canette.

Tissus	Fils	Classe d'iguille	Grosseur d'aig.
Delicats - tulle, mousseline, fine dentelle, organdi	Fin coton mercerisé Fil synthétique fin	2020 au catalogue	9
Légers - batiste, organdi, jersey, voile, taffetas, crépon, velours de soie, plastique léger	Coton mercerisé 50, soie à coudre, fil synthétique	2020 au catalogue	11
Moyens - guingan, percale, piqué, toile, indienne, faille, satin, velours à côtes léger, velours, tissus de costumes, tri-cots, tissus à poils longs, vinyl	Coton mercerisé 50, fil 60, soie à coudre, fil synthétique	2020 au catalogue	14
Mi-epais - gabardine, tweed, toile à voies, serge, tissus de manteaux, tissus d'ameublement, vinyl, tissus à poils longs	Gros coton mercerisé, fil 40 à 60, fil synthétique	2020 au catalogue	16
Epais - tissus de pardessus, treillis, tissus de double-rideaux, grosse toile	Gros coton mercerisé, fil 24 à 40, fil synthétique	2020 au catalogue	18
Toutes épaisseurs - surpiquage décoratif	Cordonnet *)	2020 au catalogue	18
Tricots synthétiques et tissus extensibles - polyester, double-maille, tricot de nylon, indémaillable, spandex, tricot ciéré, panne	Coton mercerisé 50, soie à coudre fil synthétique	2045 au catalogue (bande jaune)	14
Cuir - suède, chevreau, agneau, cuir fourré	Coton mercerisé 50, fil synthétique, soie à coudre	2032 au catalogue	11 14 16

*) Employer avec du coton mercerisé 50 dans la canette.

Remplissage de la canette (157-158-159)

1. Relever le pied presseur et tourner le volant à main vers soi pour faire remonter l'aiguille à son point mort haut.
2. Ouvrir la plaque-glissière et sortir la canette par le haut.

Bouton du volant à main

1. Desserrer le bouton du volant à main en le tournant vers soi de la main droite tout en tenant le volant à main de la main gauche.

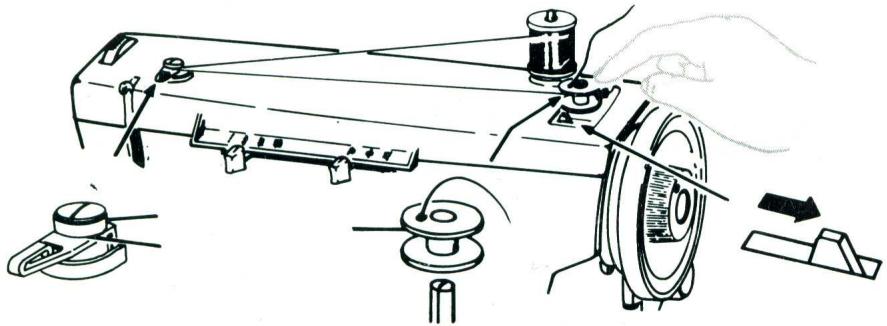

1. Placer la bobine de fil sur le portebobine au-dessus du feucre. Faire passer le fil autour du disque de tension du dévidoir puis, de l’intérieur vers l’extérieur, au travers du petit trou de la canette.
2. Placer la canette sur la broche et déplacer le levier du dévidoir vers la droite.
3. Tenir l'extrémité du fil comme illustré et faire démarrer la machine. Après enroulement de quelques tours sur la canette, couper l'extrémité du fil.
4. Lorsque la quantité de fil désirée aura été enroulée sur la canette, arrêtez la machine et coupez le fil. (Le remplissage) cesse de lui-même quand la canette est remplie).
5. Déplacer le levier de dévidoir vers la gauche et pTRer la canette.
6. Resserrer le bouton tout en tenant le volant à main.

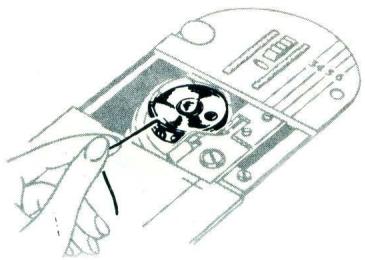

Enfilage du boitier de canette

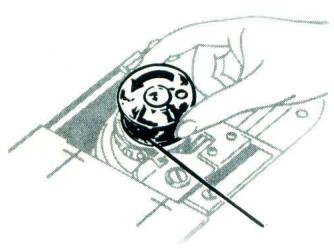

1. Tenir la canette de manière que le déroulement du fil se fasse dans le sens illustré ci-dessus, et placer la canette dans son boitier.

1. Tirer le fil dans l'encoche et le ramener sous le ressort de tension.

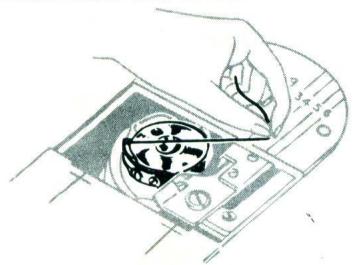

1. Faire passer le fil au-dessus de la seconde encoche et tirer une longueur approximative de 10 cm de fil en diagonale au travers de la canette.

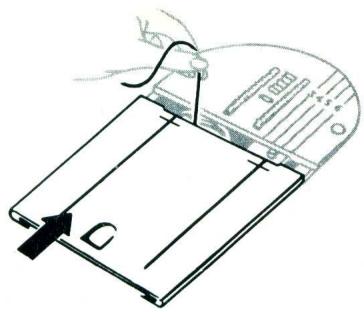

2. Refermer la plaque-glissière en laissant le fil pénétrer dans la fente entre la plaque à aiguille et la plaque-glissière.

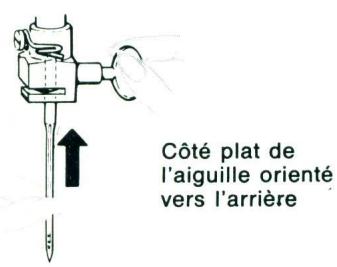

Remplacement d'aiguille

Remplacement de pied presseur. Enlever. Replacer.

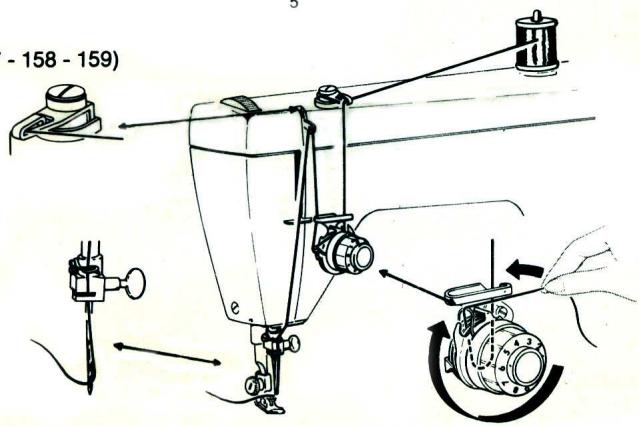

Fil d'aiguille (157 - 158 - 159)

1. Relever le levier tendeur de fil à fond.
2. Placer la bobine de fil sur le portebobine.
3. Faire passer le fil dans les points d'enfilage comme illustré.
4. Enfiler l'aiguille d'avant en arrière.
5. Tirer par le chas de l'aiguille une longueur de fil suffisante pour commencer à coudre.

Pour faire remonter le fil de canette sur la machine

1. Tenir l'extrémité du fil d'aiguille de la main gauche, sans la tendre, et tourner le volant à main lentement vers soi pour faire pénétrer l'aiguille dans la plaque à aiguille.

1. Continuer à tourner le volant à main en tenant le fil d'aiguille jusqu'à ce que l'aiguille remonte en ramenant avec elle la boucle du fil de canette.

1. Défaire la boucle du doigt.
2. Placer ensemble les fils d'aiguille et de canette sous le pied presseur et les tirer vers l'arrière de la machine.

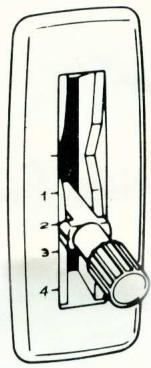

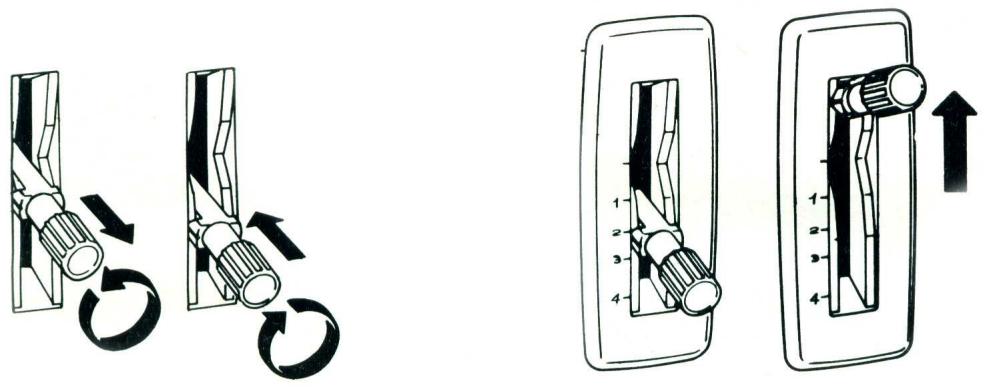

Régulateur de longueur de point (157 - 158 - 159) Réglage de la longueur de point

1. Libérer l'index en tournant l'écrou moclé vers la gauche.
2. Placer le levier en regard de la longueur de point désirée.
3. Resserer l'index contre la plaque en tournant le écrou moleté vers la droite.
4. Lorsque la position de l'index a été fixée, la piqure en marche arrêté est obtenue en relevant le levier à fond.

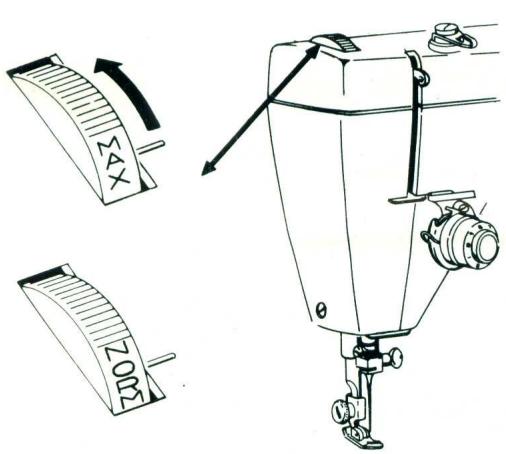

Réglages de pression

Le cadran de pression détermine le degré de pression exercée par le pied presseur sur le tissu. Un réglage correct de la pression permet d'obtenir l'entraînement uniforme et sans à-coups du tissu. Le NORM (réglage normal) est un réglage standard qui convient à la pièce d'une vaste gamme de tissus divers, d'épaisseur et de texture différentes.

Des encoches de réglage intermédiaires, soit au-dessus, soit au-dessous du NORM (réglage normal) permettent de varier la pression pour des besoins déterminés, un meilleur contrôle du tissu. Par exemple, lorsqu'on coud des tissus très écais, on adoptera dans ce cas le réglage MAX (maximum).

Abaisser le pied presseur avant de procéder au réglage de pression.

• Pour augmenter la pression: tourner le cadran de NORM vers MAX.
• Pour diminuer la pression : tourner le cadran de NORM vers le signe. Pour la reprise : avec le pied presseur, régler le cadran sur le signe.

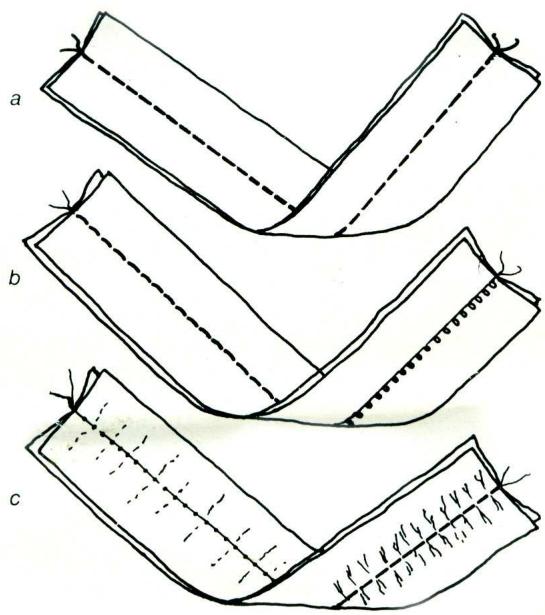

Tension du fil d'aiguille (157 - 158 - 159)

L'on ne peut obtenir des résultats impeccables que si la tension du fil d'aiguille est correctement réglée, figure a. Pour procéder à un essai de couture, régler le sélecteur de tension du fil d'aiguille à 4 environ.

• Si les points sont trop laches, figure b, augmenter la tension en tournant le cadran à un chiffre plus élevé. Si le tissu grigne, figure c, diminuer la tension en tournant le cadran à un chiffre plus bas.

Plaque élévatrice Reprise

Reprise avec un CERCLE à BRODER

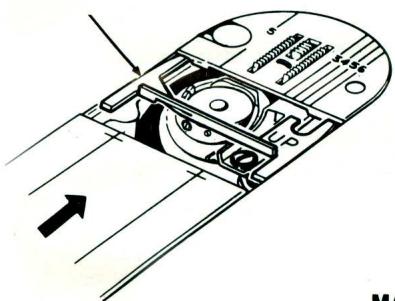

1. Ouvrir la plaque-glissière, placer la plaque élévatrice dans le chemin de glissement et refermer la plaque-glissière de manière qu'elle pousse la plaque élévatrice sous la plaque à aiguille.
2. Régler le levier régulateur de point au-dessus de 1.
3. Enlever le pied presseur.
4. Placer l'ouvrage sous l'aiguille et abaisser le levier presseur.

Machines zig-zag

Les modèles 157 et 158 de machines pour le point zig-zag font l'objet des pages suivantes. Les instructions concernant le nettoyage et le graissage figurent aux pages 11-12.

Les pages suivantes concernent la machine zig-zag, Classe n° 157-158

Point DROIT

Sélecteurs de position d'aiguille et de largeur de point

Largeur de point

Régler le sélecteur de largeur de point à gauche (Point droit).

ATTENTION: Pour ne pas endommager l'aiguille ou le tissu, veiller à ne déplacer les

Position d'aiguille

Régler la position d'aiguille au centre

sélecteurs qu'après s'être assuré que l'aiguille est ressortie du tissu.

POINT ZIG-ZAG

Sélecteur de position d'aiguille

Lorsque la position d’aiguille est réglée au centre, la piqûre est exécutée en position centrale. Les réglages de position d’aiguille à gauche ou à droite placent la piqûre à gauche ou à droite respectivement, à des largeurs de point inférieures à la largeur maximum. La position d’aiguille au centre est préférable, les réglages en position gauche ou droite ne devant être adoptés que lorsque le travail à exécuter nécessite un emplacement spécial de la piqûre, à l’exécution de boutonnières, par exemple.

Sélecteur de largeur de point

Le sélecteur de largeur de point contrôle la largeur du point zig-zag. Au fur et à mesure que l'on déplace le sélecteur vers la droite, la largeur du point zig-zag augmente. Quatre indications de réglages sont gravées, mais l'on peut également employer des réglages intermédiaires.

Sélecteur de méthode de point (158 seulement)

Régler le sélecteur de modèle de point sur le zig-zag

Tension du fil pour le point zig-zag

Exécuter un échantillon d'essai en employant un morceau du tissu et le fil que l'on compte utiliser pour déterminer le réglage de tension approprié. Les points doivent reposer à plat sur le tissu et ne pas faire grincer ce dernier. Si ce n'est pas le cas et que le tissu grince, réduire la tension du fil d'aiguille en tournant le cadran sur un chiffre plus bas.

Régulateur de longueur de point

• En réglant entre 1-4, on obtient un point zig-zag ouvert. Pour le point de bourdon, placer le levier au-dessus de 1. Coudre en déplaçant lentement et très graduellement le levier vers le haut jusqu'à l'obtention du point de bourdon désiré.

Exécution de points d'ornement (modèle 158 seulement)

Les 5 cames-directrices de point interchangeables qui accompagnent la machine exécutent des modèles de point zig-zag. Chacune de ces cames correspond à un modèle de point individuel conformément à l'illustration ci-contre.

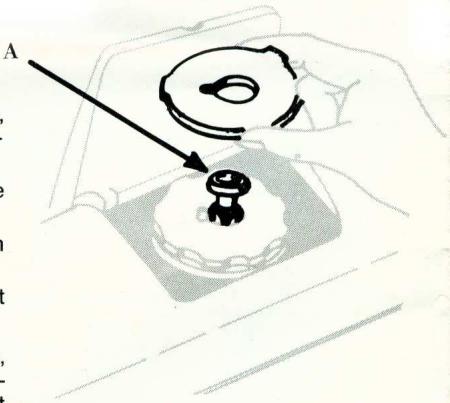

1. Pour introduire ou remplacer une came-directrice, appuyer sur le bouton A et retirer la came. Enfonce la nouvelle came en position.
2. Regler le sélecteur de largeur de point sur le zig-zag.
3. Regler le sélecteur de modèle de point selon la came.
4. Procéder de la même manière que pour le point zig-zag ou le point de bourdon.

On obtient les modèles de point illustrés ci-dessus, en réglant la longueur de point dans le secteur supérieur à 1 et la largeur de point à droite. On peut varier les points en diversifiant les réglages adoptés.

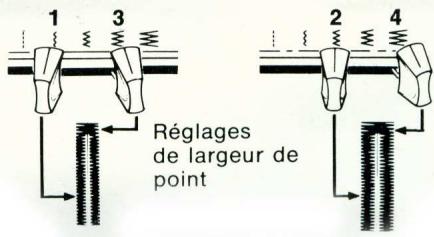

BOUTONNIERES (157-158)

• Modèle de point : 158 seulement Largeur de point : (voir l'illustration)
• Position d'aiguille:
• Longueur de point : au-dessus de 1
• Pied presseur spécial

1. Pique latérale: Faire pénétrer l'aiguille en position dans le tissu au point A. Abaisser le pied et piquer jusqu'à l'extrémité du tracé. Laisser l'aiguille dans le tissu au point B. Relever le pied et faire pivoter le travail autour de l'aiguille. Executer un point sans changier le

1. Pique latérale: Régler de nouveau le sélecteur de largeur de point pour la pique latérale. Terminer au point E. Laisser l'aiguille dans le tissu.

Réglage de largeur, pour amener le travail au point C.

1. Arrêt: Regler le sélecteur de largeur de point pour les arrêts et exécuter six points au minimum. Arrêter au point D.

1. Dernier arrêt: Regler le sélecteur de largeur de point pour les arrets et exécuter six points au minimum en terminant au point F.

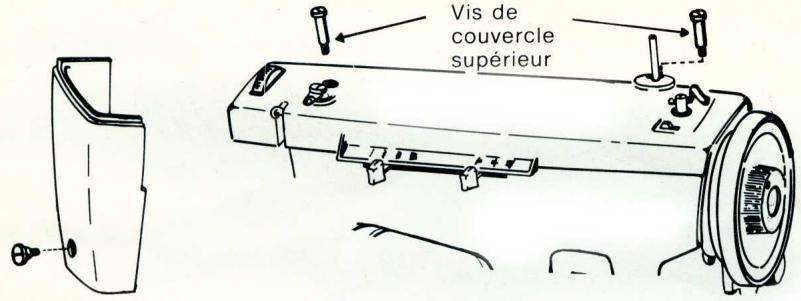

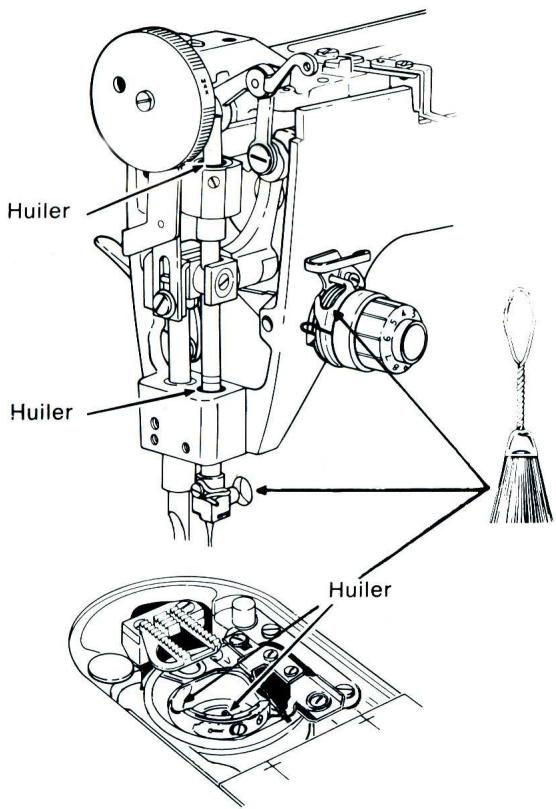

Entretien de la machine (157 - 158 - 159)

ATTENTION: Avant d'entreprendre le nettoyage de la machine, ne jamais omettre de débrancher la fiche du fil électrique soit du côté du moteur, soit de la prise de courant. La fréquence du nettoyage et du graissage doit être déterminée en fonction de l'utilisation plus ou moins fréquente de la machine. Dès que la présence de bourre et de poussière est constatée, il y a lieu de nettoyer et graisser les endroits encrassés. Ne jamais employer que de l'huile spéciale pour les machines à coudre.

Périodiquement ouvrir le couvercle et le socle de la mallette (s'il s'agit d'une portative) et essayer la machine pour enlever la bourre. Mettre une goutte d'huile à chaque endroit où des pièces mobiles sont en contact et frottent l'une contre l'autre. Déterminer les points à graisser en tournant le volant à main au ralenti tout en observant attentivement le fonctionnement.

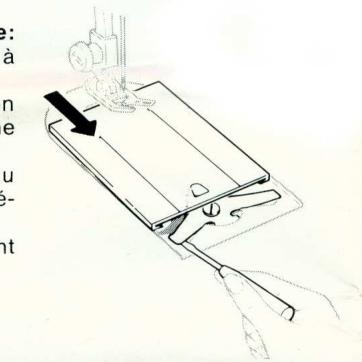

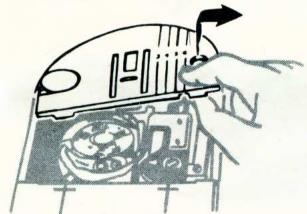

Si la remise en place de la plaque-glisrière s'avère nécessaire:

1. Relever le pied presseur et s'assurer que l'aiguille est à son point mort haut.
2. Placer la plaque-glissière dans le chemin de glissement, son bord antérieur à proximité du ressort de retenue, mais ne le recouvrant pas (voir l'illustration).
3. A l'aide d'un petit tournevis, soulever les extrémités du reassert de manière à les introduire dans les rainures latérales aménagées dans la face inférieure de la plaque.
4. Tirer la plaque vers soi avec précaution jusqu'à engagement complet du ressort.

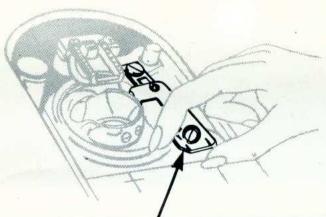

Enlèvement de la plaque à aiguille

Ouvrir la plaque-glissière ; placer le pouce sous le côté droit de la plaque à aiguille, la soulever puis la retirer en la tirant vers la droite.

Remise en place de la plaque à aiguille

• Remettre la plaque à aiguille sous la broche de serrage, la pousser avec précaution vers la gauche et l'appuyer de haut en bas pour l'enclencher en position.

Support de boîtier de canette

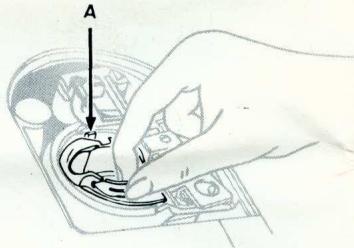

Enlèvement du boîtier de canette

• Soulever le support du boitier de canette et le pousse vers la droite, comme illustré, puis retirer le boitier de canette vers le haut.

Remise en place du boîtier de canette

• Remettre le boîtier de canette en place de manière à ce que la rainure, aménagée sous le ressort de tension, soit en contact avec le chemin de glissement du crochet, et que la fourche chevauche le tourillon de position A sous la griffe. Pousser le support du boîtier de canette vers la gauche jusqu'à ce qu'il s'enclenche en position.
