157 - Machine à coudre MERRITT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre mécanique
Marque	MERRITT
Modèle	157
Fonctions principales	Point droit, point zig-zag, boutonnières manuelles
Longueur de point réglable	De 1 à 4 (plus réglage au-dessus de 1 pour bourdon)
Largeur de point maximale	Environ 5 mm (4 crans)
Tension du fil d'aiguille réglable	Cadran numéroté, réglage standard à 4
Pression du pied presseur réglable	Cadran de pression : NORM, MAX, reprise
Position d'aiguille	Centre, gauche, droite
Types d'aiguilles compatibles	2020, 2045, 2032 (tailles 9 à 18)
Remplissage de canette	Dévidoir avec arrêt automatique
Pied presseur amovible	Oui, pour différents travaux
Plaque élévatrice pour reprise	Oui
Alimentation	Électrique, 220-240 V (estimation)
Dimensions (approx.)	40 x 20 x 30 cm (estimation)
Poids (approx.)	7-8 kg (estimation)
Entretien et nettoyage	Nettoyage régulier de la bourre, huilage avec huile spéciale pour machines à coudre
Sécurité	Débrancher avant tout nettoyage
Pièces détachées disponibles	Aiguilles, canettes, pieds presseurs, plaque à aiguille, boîtier de canette
Réparabilité	Entretien simple par l'utilisateur, pièces remplaçables

FOIRE AUX QUESTIONS - 157 MERRITT

Comment choisir l'aiguille et le fil en fonction du tissu?

Consultez le tableau de sélection : pour les tissus délicats (tulle, mousseline), utilisez une aiguille de classe 2020 taille 9 avec du fil fin coton ou synthétique. Pour les tissus épais (pardessus, grosse toile), utilisez une aiguille taille 18 avec du gros coton mercerisé ou fil synthétique.

Comment remplir la canette sur la MERRITT 157?

Relevez le pied presseur et tournez le volant pour remonter l'aiguille. Ouvrez la plaque-glissière, sortez la canette. Desserrez le bouton du volant, placez la bobine sur le porte-bobine, passez le fil autour du disque de tension et dans le trou de la canette. Placez la canette sur la broche, déplacez le levier du dévidoir à droite. Tenez le fil et démarrez la machine. L'arrêt est automatique quand la canette est pleine. Replacez le levier à gauche et resserrez le bouton.

Comment enfiler le boîtier de canette?

Tenez la canette de manière que le fil se déroule dans le sens indiqué (illustré dans la notice). Placez-la dans le boîtier, tirez le fil dans l'encoche et sous le ressort de tension, puis passez-le au-dessus de la seconde encoche. Tirez environ 10 cm de fil en diagonale. Refermez la plaque-glissière en laissant le fil dans la fente.

Comment faire remonter le fil de canette?

Tenez le fil d'aiguille de la main gauche sans le tendre. Tournez lentement le volant vers vous jusqu'à ce que l'aiguille remonte avec une boucle du fil de canette. Défaites la boucle, placez les deux fils sous le pied presseur et tirez-les vers l'arrière de la machine.

Comment régler la longueur du point?

Libérez l'index en tournant l'écrou moleté vers la gauche. Placez le levier sur la longueur de point désirée, puis resserrez l'écrou vers la droite. Pour un point de bourdon, placez le levier au-dessus de 1 et ajustez graduellement.

Comment régler la tension du fil d'aiguille?

Réglez le sélecteur de tension à 4 pour un essai. Si les points sont trop lâches, augmentez la tension (chiffre plus élevé). Si le tissu grigne, diminuez la tension (chiffre plus bas). Le réglage est correct lorsque le point est équilibré.

Comment effectuer une boutonnière sur la MERRITT 157?

Utilisez le pied presseur spécial. Réglez le sélecteur de largeur de point pour la pique latérale, la position d'aiguille appropriée, et la longueur de point au-dessus de 1. Suivez le tracé en pivotant le tissu autour de l'aiguille. Terminez par six points d'arrêt minimum.

Comment entretenir et nettoyer la machine?

Avant tout nettoyage, débranchez la machine. Ouvrez le couvercle et le socle pour enlever la bourre. Mettez une goutte d'huile spéciale pour machine à coudre aux points de frottement des pièces mobiles en tournant le volant au ralenti. Nettoyez régulièrement.

Comment remplacer l'aiguille?

Desserrez la vis de serrage de l'aiguille, retirez l'ancienne aiguille vers le bas. Insérez la nouvelle aiguille (plat vers l'arrière) jusqu'en butée, puis resserrez la vis. Utilisez la taille d'aiguille adaptée au tissu.

Que faire si la machine ne coud pas correctement?

Vérifiez l'enfilage de l'aiguille et de la canette, la tension du fil, la taille de l'aiguille adaptée au tissu, et la pression du pied presseur. Effectuez un essai de couture sur un morceau de tissu. Si le problème persiste, nettoyez et huilez la machine.

MODE D'EMPLOI 157 MERRITT

Sélection de l'aiguille et du fil

La sélection de l'aiguille et du fil doit être faite en fonction du tissu à piquer. Le tableau ci-dessous servira de guide pour ce choix. Il y a lieu de s'y référer avant d'entreprendre un travail de couture. Veiller à employer un fil de même grosseur et de même espèce tant pour l'aiguille que pour la canette.

Tissus	Fils	Classe d'iguille	Grosseur d'aig.
Delicats - tulle, mousseline, fine dentelle, organdi	Fin coton mercerisé Fil synthétique fin	2020 au catalogue	9
Légers - batiste, organdi, jersey, voile, taffetas, crépon, velours de soie, plastique léger	Coton mercerisé 50, soie à coudre, fil synthétique	2020 au catalogue	11
Moyens - guingan, percale, piqué, toile, indienne, faille, satin, velours à côtes léger, velours, tissus de costumes, tri-cots, tissus à poils longs, vinyl	Coton mercerisé 50, fil 60, soie à coudre, fil synthétique	2020 au catalogue	14
Mi-epais - gabardine, tweed, toile à voies, serge, tissus de manteaux, tissus d'ameublement, vinyl, tissus à poils longs	Gros coton mercerisé, fil 40 à 60, fil synthétique	2020 au catalogue	16
Epais - tissus de pardessus, treillis, tissus de double-rideaux, grosse toile	Gros coton mercerisé, fil 24 à 40, fil synthétique	2020 au catalogue	18
Toutes épaisseurs - surpiquage décoratif	Cordonnet *)	2020 au catalogue	18
Tricots synthétiques et tissus extensibles - polyester, double-maille, tricot de nylon, indémaillable, spandex, tricot ciéré, panne	Coton mercerisé 50, soie à coudre fil synthétique	2045 au catalogue (bande jaune)	14
Cuir - suède, chevreau, agneau, cuir fourré	Coton mercerisé 50, fil synthétique, soie à coudre	2032 au catalogue	11 14 16

*) Employer avec du coton mercerisé 50 dans la canette.

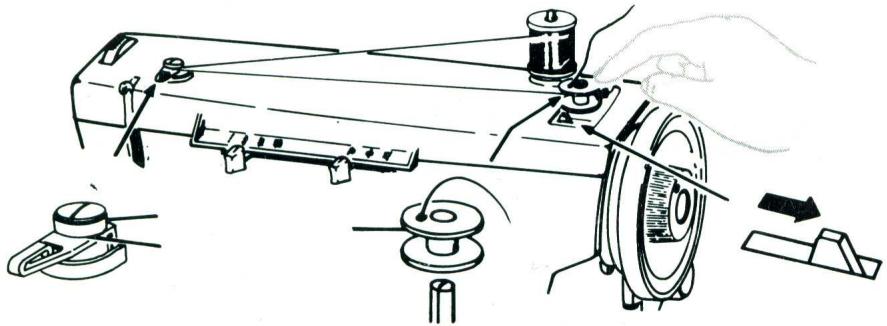

Remplissage de la canette (157-158-159)

1. Relever le pied presseur et tourner le volant à main vers soi pour faire remonter l'aiguille à son point mort haut.
2. Ouvrir la plaque-glissière et sortir la canette par le haut.

Bouton du volant à main

1. Desserrer le bouton du volant à main en le tournant vers soi de la main droite tout en tenant le volant à main de la main gauche.

1. Placer la bobine de fil sur le portebobine au-dessus du feuuitre. Faire passer le fil autour du disque de tension du dévidoir puis, de l’intérieur vers l’extérieur, au travers du petit trou de la canette.
2. Placer la canette sur la broche et déplacer le levier du dévidoir vers la droite.
3. Tenir l'extrémité du fil comme illustré et faire démarrer la machine. Après enroulement de quelques tours sur la canette, couper l'extrémité du fil.
4. Lorsque la quantité de fil désirée aura été enroulée sur la canette, arrêtez la machine et coupez le fil. (Le remplissage) cesse de lui-même quand la canette est remplie).
5. Déplacer le levier de dévidoir vers la gauche et pTRer la canette.
6. Resserrer le bouton tout en tenant le volant à main.

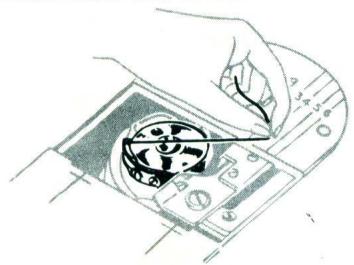

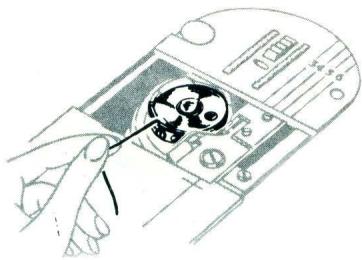

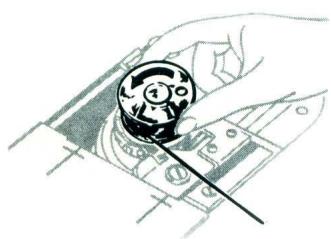

Enfilage du boitier de canette

1. Tenir la canette de manière que le déroulement du fil se fasse dans le sens illustré ci-dessus, et placer la canette dans son boitier.

1. Tirer le fil dans l'encoche et le ramener sous le ressort de tension.

1. Faire passer le fil au-dessus de la seconde encoche et tirer une longueur approximative de 10 cm de fil en diagonale au travers de la canette.

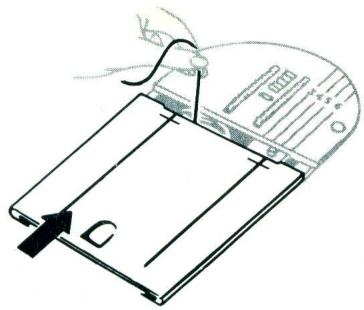

2. Refermer la plaque-glissière en laissant le fil pénétrer dans la fente entre la plaque à aiguille et la plaque-glissière.

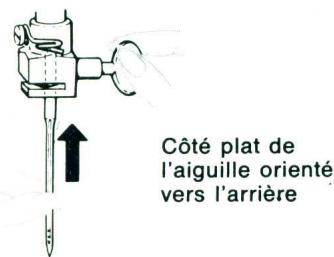

Remplacement d'aiguille

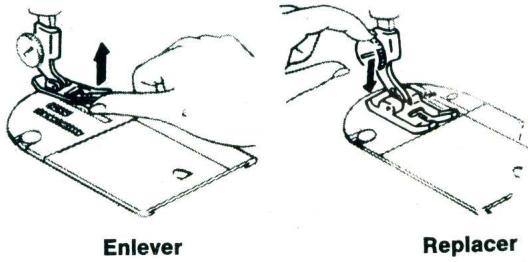

Remplacement de pied presseur

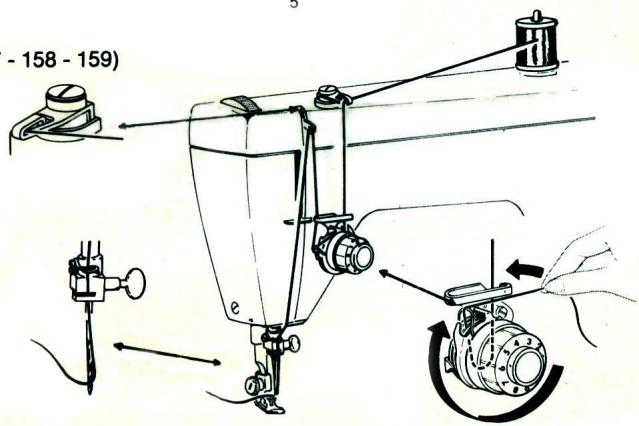

Fil d'aillette (157 - 158 - 159)

1. Relever le levier tendeur de fil à fond.
2. Placer la bobine de fil sur le portebobine.
3. Faire passer le fil dans les points d'enfilage comme illustré.
4. Enfiler l'aiguille d'avant en arrière.
5. Tirer par le chas de l'aiguille une longueur de fil suffisante pour commencer à coudre.

Pour faire remonter le fil de canette sur la machine

1. Tenir l'extrémité du fil d'aiguille de la main gauche, sans la tendre, et tourner le volant à main lentement vers soi pour faire pénétrer l'aiguille dans la plaque à aiguille.

1. Continuer à tourner le volant à main en tenant le fil d'aiguille jusqu'à ce que l'aiguille remonte en ramenant avec elle la boucle du fil de canette.

1. Défaire la boucle du doigt.
2. Placer ensemble les fils d’aiguille et de canette sous le pied presseur et les tirer vers l’arrête de la machine.

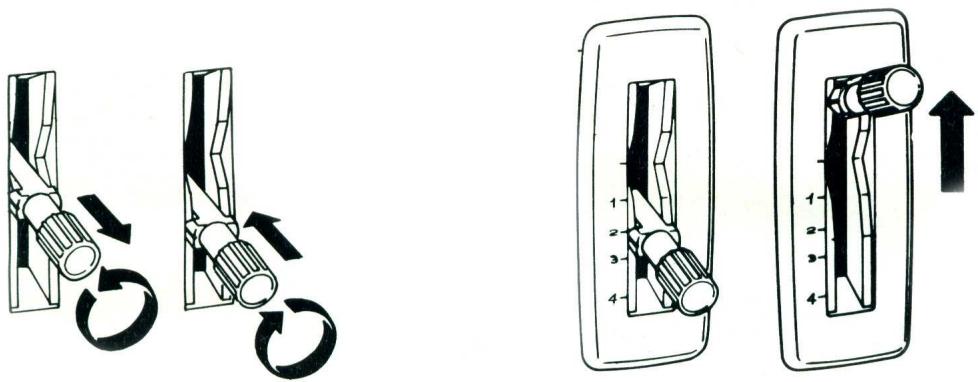

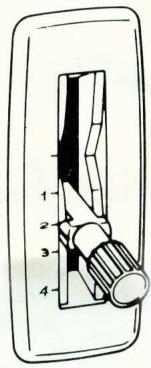

Régulateur de longueur de point (157 - 158 - 159) Réglage de la longueur de point

1. Libérer l'index en tournant l'écrou moleté vers la gauche.
2. Placer le levier en regard de la longueur de point désirée.
3. Resserrer l'index contre la plaque en tournant l'écrou moleté vers la droite.
4. Lorsque la position de l'index a été fixée, la piqure en marche arrêté est obtenue en relevant le levier à fond.

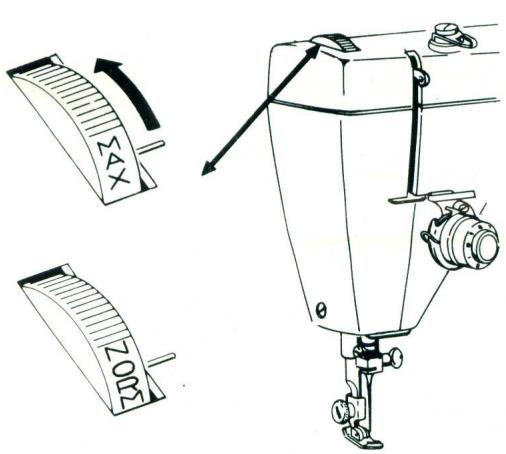

Réglages de pression

Le cadran de pression détermine le degré de pression exercée par le pied presseur sur le tissu. Un réglage correct de la pression permet d'obtenir l'entraînement uniforme et sans à-coups du tissu. Le NORM (réglage normal) est un réglage standard qui convient à la pièce d'une vaste gamme de tissus divers, d'épaisseur et de texture différentes.

Des encoches de réglage intermédiaires, soit au-dessus, soit au-dessous du NORM (réglage normal) permettent de varier la pression pour des besoins déterminés, un meilleur contrôle du tissu. Par exemple, lorsqu'on coud des tissus très écais, on adoptera dans ce cas le réglage MAX (maximum).

Abaisser le pied presseur avant de procéder au réglage de pression.

• Pour augmenter la pression: tourner le cadran de NORM vers MAX.
• Pour diminuer la pression : tourner le cadran de NORM vers le signe. Pour la reprise : avec le pied presseur, régler le cadran sur le signe.

Tension du fil d'aiguille (157 - 158 - 159)

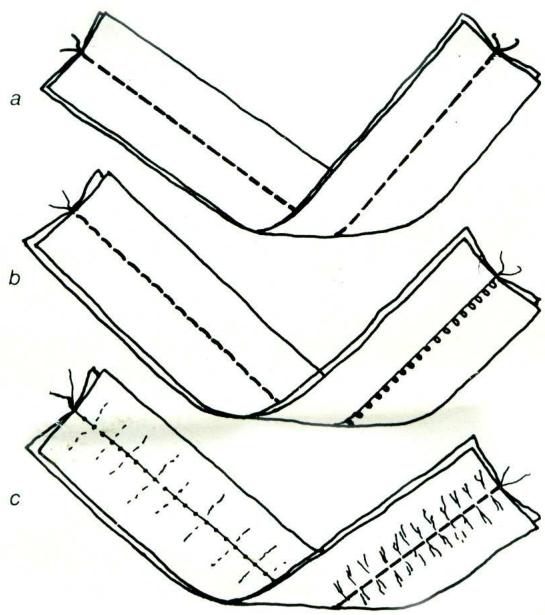

L'on ne peut obtenir des résultats impeccables que si la tension du fil d'aiguille est correctement réglée, figure a. Pour procéder à un essai de couture, régler le sélecteur de tension du fil d'aiguille à 4 environ.

• Si les points sont trop lâches, figure b, augmenter la tension en tournant le cadran à un chiffre plus élevé. Si le tissu grigne, figure c, diminuer la tension en tournant le cadran à un chiffre plus bas.

Plaque élévatrice Reprise

Reprise avec un CERCLE à BRODER

1. Ouvrir la plaque-glissière, placer la plaque élévatrice dans le chemin de glissement et refermer la plaque-glissière de manière qu'elle pousse la plaque élévatrice sous la plaque à aiguille.
2. Régler le levier régulateur de point au-dessus de 1.
3. Enlever le pied presseur.
4. Placer l'ouvrage sous l'aiguille et abaisser le levier presseur.

Machines zig-zag

Les modèles 157 et 158 de machines pour le point zig-zag font l'objet des pages suivantes. Les instructions concernant le nettoyage et le graissage figurent aux pages 11-12.

Les pages suivantes concernent la machine zig-zag, Classe n° 157-158

Point DROIT

Sélecteurs de position d'aiguille et de largeur de point

Largeur de point

Regler le sélecteur de largeur de point à gauche (Point droit).

ATTENTION: Pour ne pas endommager l'aiguille ou le tissu, veiller à ne déplacer les

Position d'aiguille

Régler la position d'aiguille au centre

sélecteurs qu'après s'être assuré que l'aiguille est ressortie du tissu.

POINT ZIG-ZAG

Sélecteur de position d'aiguille

Lorsque la position d’aiguille est réglée au centre, la piqûre est exécutée en position centrale. Les réglages de position d’aiguille à gauche ou à droite placent la piqûre à gauche ou à droite respectivement, à des largeurs de point inférieures à la largeur maximum. La position d’aiguille au centre est préférable, les réglages en position gauche ou droite ne devant être adoptés que lorsque le travail à exécuter nécessite un emplacement spécial de la piqûre, à l’exécution de boutonnières, par exemple.

Sélecteur de largeur de point

Le sélecteur de largeur de point contrôle la largeur du point zig-zag. Au fur et à mesure que l'on déplace le sélecteur vers la droite, la largeur du point zig-zag augmente. Quatre indications de réglages sont gravées, mais l'on peut également employer des réglages intermédiaires.

Sélecteur de modèle de point (158 seulement)

Régler le sélecteur de modèle de point sur le zig-zag

Tension du fil pour le point zig-zag

Exécuter un échantillon d'essai en employant un morceau du tissu et le fil que l'on compte utiliser pour déterminer le réglage de tension approprié. Les points doivent reposer à plat sur le tissu et ne pas faire grincer ce dernier. Si ce n'est pas le cas et que le tissu grince, réduire la tension du fil d'aiguille en tournant le cadran sur un chiffre plus bas.

Régulateur de longueur de point

• En réglant entre 1-4, on obtient un point zig-zag ouvert. Pour le point de bourdon, placer le levier au-dessus de 1. Coudre en déplaçant lentement et très graduellement le levier vers le haut jusqu'à l'obtention du point de bourdon désiré.

Exécution de points d'ornement (modèle 158 seulement)

Les 5 cames-directrices de point interchangeables qui accompagnent la machine exécutent des modèles de point zig-zag. Chacune de ces cames correspond à un modèle de point individuel conformément à l'illustration ci-contre.

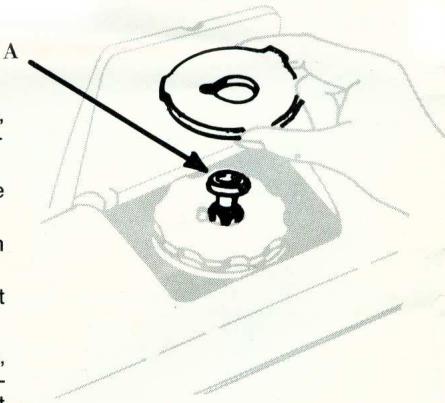

1. Pour introduire ou remplacer une came-directrice, appuyer sur le bouton A et retirer la came. Enfonce la nouvelle came en position.
2. Régler le sélecteur de largeur de point sur le zig-zag.
3. Regler le selecteur de modele de point selon la came.
4. Procéder de la même manière que pour le point zig-zag ou le point de bourdon.

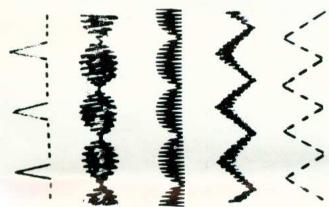

On obtient les modèles de point illustrés ci-dessus, en réglant la longueur de point dans le secteur supérieur à 1 et la largeur de point à droite. On peut varier les points en diversifiant les réglages adoptés.

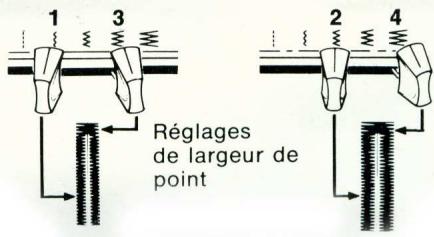

BOUTONNIERES (157-158)

• Modèle de point: -158 seulement Largeur de point: (voir l'illustration) Position d'aiguille:
• Longueur de point : au-dessus de 1
• Pied presseur spécial

1. Pique latérale: Faire pénétrer l'aiguille en position dans le tissu au point A. Abaisser le pied et piquer jusqu'à l'extrémité du tracé. Laisser l'aiguille dans le tissu au point B. Relever le pied et faire pivoter le travail autour de l'aiguille. Executer un point sans changer le

1. Pique latérale: Régler de nouveau le sélecteur de largeur de point pour la pique latérale. Terminer au point E. Laisser l'aiguille dans le tissu.

Réglage de largeur, pour amener le travail au point C.

1. Arrêt: Regler le sélecteur de largeur de point pour les arrêts et exécuter six points au minimum. Arrêter au point D.

1. Dernier arrêt: Regler le sélecteur de largeur de point pour les arrets et exécuter six points au minimum en terminant au point F.

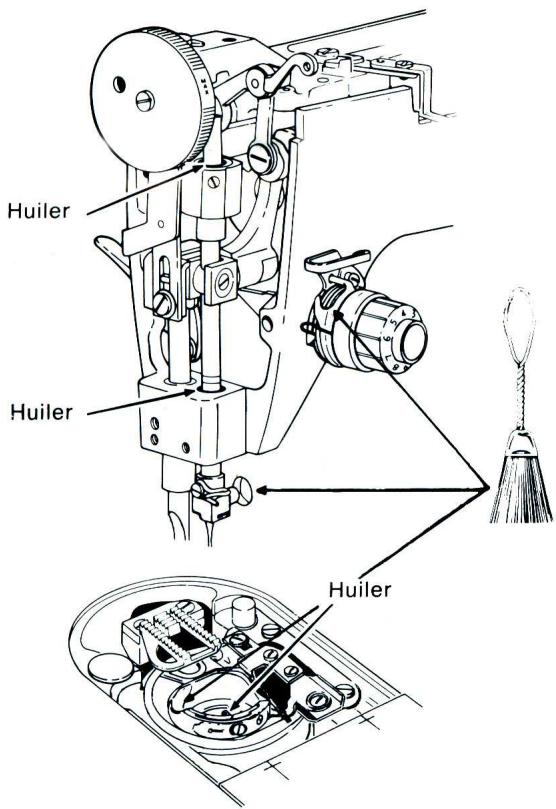

Entretien de la machine (157 - 158 - 159)

ATTENTION: Avant d'entreprendre le nettoyage de la machine, ne jamais omettre de débrancher la fiche du fil électrique soit du côté du moteur, soit de la prise de courant. La fréquence du nettoyage et du graissage doit être déterminée en fonction de l'utilisation plus ou moins fréquente de la machine. Dès que la présence de bourre et de poussière est constatée, il y a lieu de nettoyer et graisser les endroits encrassés. Ne jamais employer que de l'huile spéciale pour les machines à coudre.

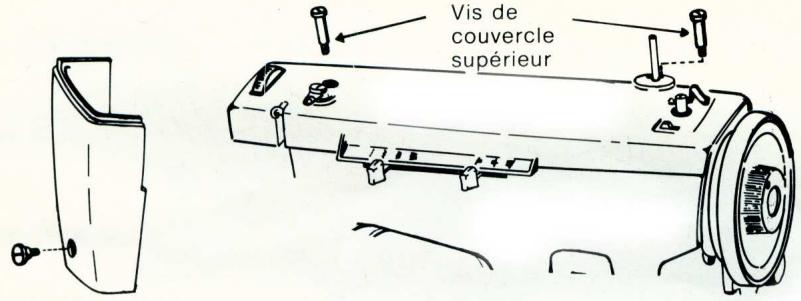

Périodiquement ouvrir le couvercle et le socle de la mallette (s'il s'agit d'une portative) et essayer la machine pour enlever la bourre. Mettre une goutte d'huile à chaque endroit où des pièces mobiles sont en contact et frottent l'une contre l'autre. Déterminer les points à graisser en tournant le volant à main au ralenti tout en observant attentivement le fonctionnement.

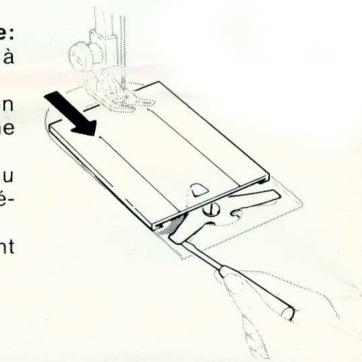

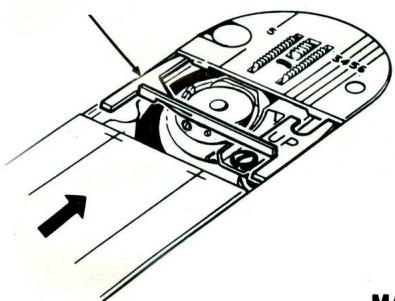

Si la remise en place de la plaque-glisrière s'avère nécessaire:

1. Relever le pied presseur et s'assurer que l'aiguille est à son point mort haut.
2. Placer la plaque-glissière dans le chemin de glissement, son bord antérieur à proximité du ressort de retenue, mais ne le recouvrant pas (voir l'illustration).
3. A l'aide d'un petit tournevis, soulever les extrémités du reassert de manière à les introduire dans les rainures latérales aménagées dans la face inférieure de la plaque.
4. Tirer la plaque vers soi avec précaution jusqu'à engagement complet du ressort.

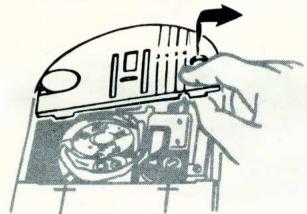

Enlèvement de la plaque à aiguille

Ouvrir la plaque-glissière ; placer le pouce sous le côté croît de la plaque à aiguille, la soulever puis la retirer en la tirant vers la droite.

Remise en place de la plaque à aiguille

• Remettre la plaque à aiguille sous la broche de serrage, la pousser avec précaution vers la gauche et l'appuyer de haut en bas pour l'enclencher en position.

Support de boîtier de canette

Enlèvement du boîtier de canette

• Soulever le support du boitier de canette et le pousse vers la droite, comme illustré, puis retirer le boitier de canette vers le haut.

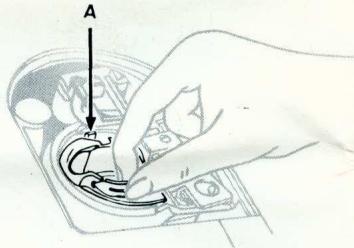

Remise en place du boîtier de canette

• Remettre le boîtier de canette en place de manière à ce que la rainure, aménagée sous le ressort de tension, soit en contact avec le chemin de glissement du crochet, et que la fourche chevauche le tourillon de position A sous la griffe. Pousser le support du boîtier de canette vers la gauche jusqu'à ce qu'il s'enclenche en position.
