Type de produit	Lave-vaisselle
Marque	LADEN
Modèle	C859
Nombre de couverts	12
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	45 kg
Alimentation électrique	230 V – 50 Hz
Puissance maximale absorbée	2200 W
Pression d'eau	0,3 – 10 bar
Classe énergétique	C
Consommation d'eau annuelle	3360 L
Consommation d'énergie annuelle	294 kWh
Niveau sonore	49 dB(A)
Programmes	Automatique, Half-Load, Trempage, Lavage intense, Eco (50°C)
Fonctions spéciales	Départ différé, Senseur automatique de salissure, Demi-charge, Sécurité anti-fuite
Matériau de la cuve	Acier inoxydable
Entretien	Nettoyage régulier des filtres, vérification des bras de lavage, détartrage
Indice de réparabilité	7,5 / 10
Pièces détachées disponibles	Courroie, pompe de vidange, électrovanne, résistance, CTN, débitmètre, filtre
Garantie constructeur	2 ans

FOIRE AUX QUESTIONS - C859 LADEN

Comment réinitialiser mon lave-vaisselle LADEN C859 après une erreur ?

Pour annuler un défaut, appuyez sur la touche Départ pendant plus de 1,5 seconde. Pour lancer le programme test, éteignez l'appareil, sélectionnez le premier programme, maintenez Départ enfoncé, allumez l'appareil, puis relâchez Départ quand la LED clignote. Appuyez à nouveau sur Départ pour démarrer le test.

Que signifie le code d'erreur F1 sur un LADEN C859 ?

Le code F1 indique une CTN défectueuse (sonde de température). La température mesurée est hors plage (-3°C à +85°C). Vérifiez la sonde et son câblage.

Pourquoi mon lave-vaisselle ne vidange-t-il pas (code F4) ?

Le code F4 correspond à un défaut de vidange. Vérifiez que la pompe de vidange fonctionne, que le siphon n'est pas bouché et que le capteur de niveau d'eau (WI) n'est pas défectueux.

Comment interpréter les clignotements de la LED Départ ?

La LED Départ clignote pour signaler un défaut. Par exemple : 1 clignotement = F1 (CTN), 3 clignotements = F3 (chauffage), 4 = F4 (vidange), 6 = F6 (arrivée d'eau), etc. Comptez les clignotements pour identifier le code.

Que faire si mon lave-vaisselle LADEN C859 ne chauffe plus ?

Vérifiez le code défaut : si F3 clignote, le système de chauffage est défectueux. Contrôlez la résistance chauffante (HEW) et le relais de la platine. La vitesse de chauffe doit être >1,5°C en 10 minutes.

Comment nettoyer les filtres du LADEN C859 ?

Retirez le panier inférieur, dévissez le filtre cylindrique et nettoyez-le sous l'eau courante. Nettoyez également le filtre plat. Remontez en ordre inverse. Faites-le régulièrement pour éviter les obstructions.

Puis-je utiliser du sel régénérant et du produit de rinçage ?

Oui, le LADEN C859 nécessite du sel régénérant pour adoucir l'eau et du produit de rinçage pour un séchage optimal. Réglez le niveau de dureté de l'eau selon le tableau (degrés français).

Comment lancer un programme test sur le LADEN C859 ?

Éteignez l'appareil. Sélectionnez le programme Trempage (premier programme). Maintenez Départ enfoncé, puis allumez l'appareil. Relâchez Départ quand sa LED clignote. Appuyez à nouveau sur Départ pour lancer le test.

Que signifie le code F9 (entrée d'eau continue) ?

Le code F9 indique que l'électrovanne d'arrivée d'eau reste ouverte en continu. Vérifiez le blocage mécanique de l'électrovanne ou un Triac en court-circuit sur la platine. La pompe de vidange s'active par sécurité.

Comment régler la dureté de l'eau sur le LADEN C859 ?

Utilisez le tableau de dureté : comptez les clignotements de la LED en mode réglage (voir notice). Par exemple, pour une eau douce (0-9°fH) : 1 clignotement. Tournez le sélecteur ou utilisez les touches selon le modèle.

MODE D'EMPLOI C859 LADEN

DONNEES TECHNIQUES 5

VUE ECLATEE 10

SCHEMA DE CIRCUITS 12

CHARTE PROGRAMME 13

LEGENDE DES TEXTES 14

Classe de durété d'eau	Degrés français °fH	mmol/l	Nombre de clignotementsssuivant la durée
1 doux	0 - 9	0 - 0.9	1 x
1 - 2 doux/ moyen	10 - 18	1 - 1.8	2 x
2 moyen	19 - 27	1.9 - 2.7	3 x
3 moyen/ dur	28 - 37	2.8 - 3.7	4 x
4 dur	38 - 50	3.8 - 5.0	5 x
4 très dur	51 - 63	5.1 - 6.3	6 x
4 extrémement dur	64 - 107	6.4 - 10.7	7 x

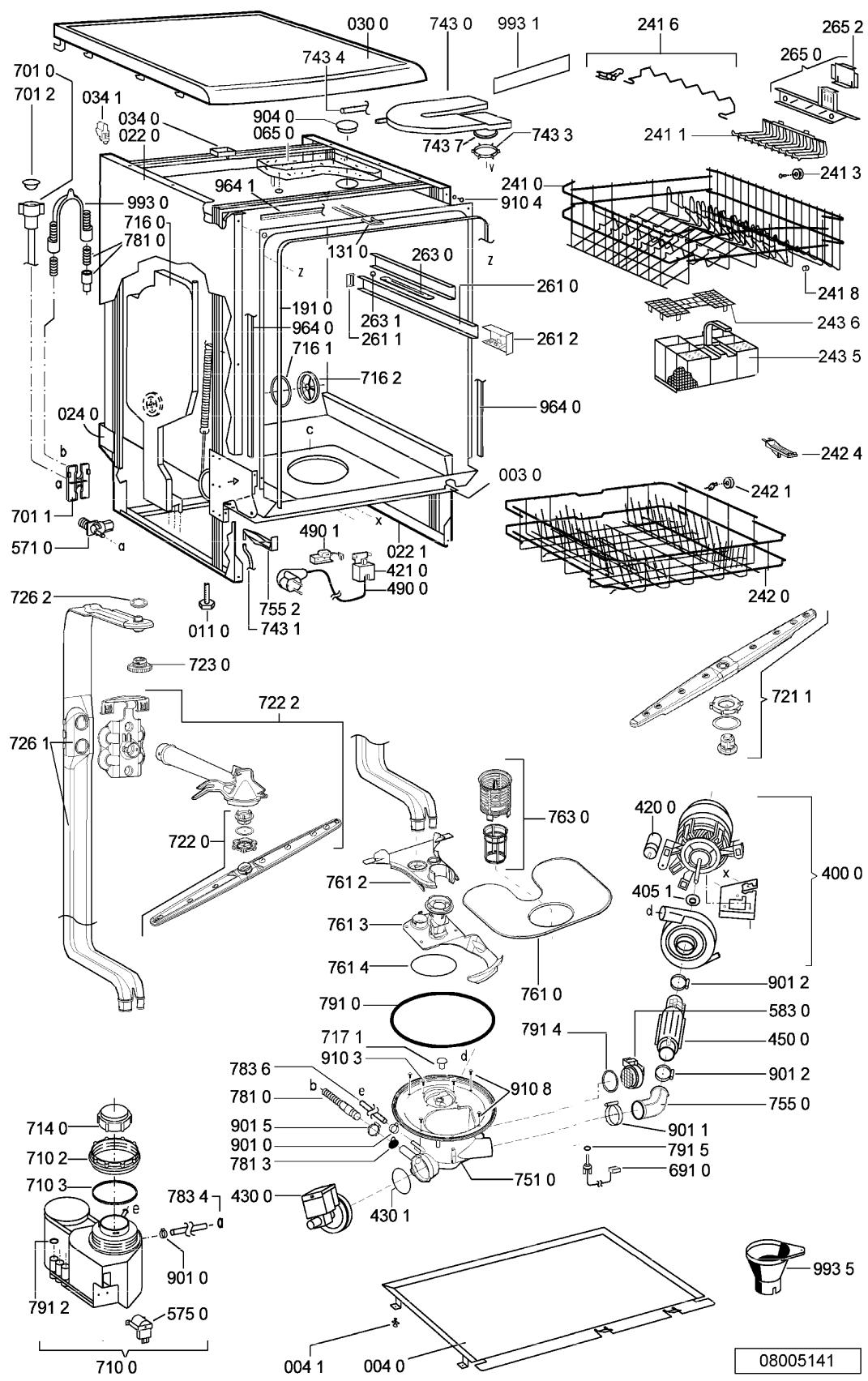

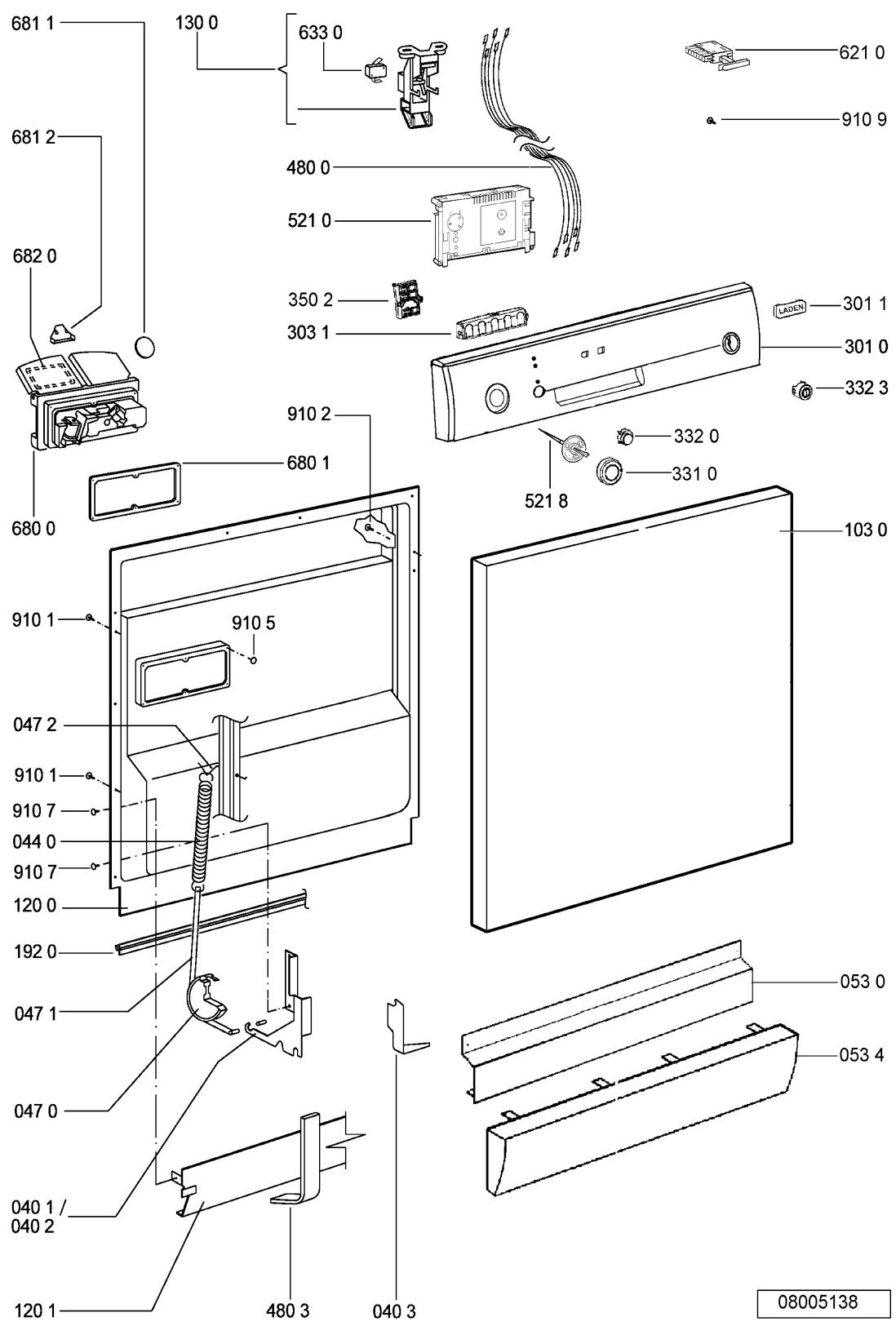

VUE ECLATEE

VUE Eclatee

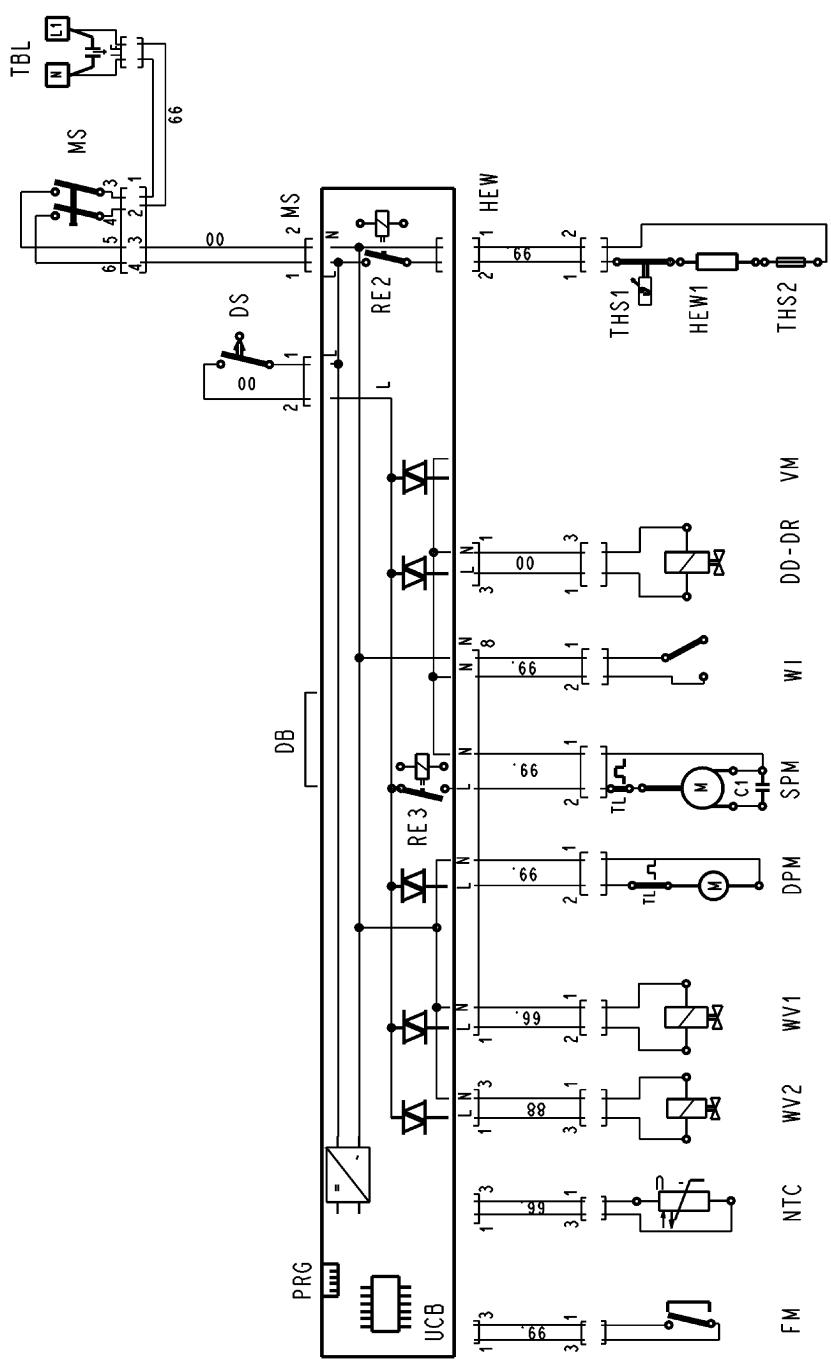

SCHEMA DE CIRCUITS 4619 724 64971

Table des Programme

Table des Programme

Programme Half-Load

Senseur Automatique

P10a

d : Vidange selon le niveau de salissure f : Remplissage si (d) active prélavage h : Chauffage de 40°C jusqu'à 70°C Selon le niveau salissure r : Temps de lavage de 0 min. jusqu'à 12 min. selon le niveau de salissure i : Deuxième rincage interm. selon le niveau de salissure

Diagramme de fonction

Point - Lavage

Permanent

(07:4619 724 44201/07)

11.03.2005

461972444201-3

Procedure generale du programme TEST : point

Mettre en marche l'appareil. Si il n'y a pas de défaut, effectuer les opérations suivantes :

1. Lancer le programme test. Si un défaut est signalé, démonter la platine afin de rendre accessible les points de mesures sur la platine de contrôle (CB).
2. Vérifier les composants. Déconnecter le composant défectueux de la platine de contrôle et vérifier la valeur ohmique du composant à l'aide d'un ohmmètre depuis le connecteur. Si la valeur ohmique n'est pas correcte, vérifier le câblage puis la valeur ohmique du composant sans le câblage.
3. Visiblement vérifier le tableau de commande (CB).
4. À la fin de la réparation, relancer tous les programmes test et le programme test après avoir annulé le défaut pour voir si le problème a été résolu.

Lors de mesures sur les points (T0, T1, T2, T3, T4) de la platine de contrôle, faire attention aux courts-circuits car ceux-ci peuvent endommager la platine de contrôle.

Les Défauts qui surviennent pendant le déroulement d'un cycle sont mémorisés et indiqués par le clignotement de la LED "Départ".

Pour annuler les défauts, vous devez appuyer sur la touche « Départ » pendant plus de 1,5 secondes.

Les défauts :

F1 (CTN défectueuse),

F9 (Entrée d'eau en continue dans la cuve),

dont détectés et indiqués immédiatement après avoir appuyé sur la touche "Départ". Il faut donc que ces défauts soient solutionnés avant de lancer le programme test. Si ces 3 types de défauts ne sont pas résolus, le programme test ne pourrait pas être lancé.

Pour tester les tensions, le voltmètre doit être branché en parallèle sur le composant (le composant doit être connecté). Si le composant est déconnecté, alors le voltage de la platine électroniques (CB) est réduit.

Une fois un programme validé par la touche "Départ", il est mémorisé même si l'appareil est mis hors tension. La seule façon pour annuler un programme est d'appuyer sur la touche "Départ" pendant plus de 1,5 secondes.

Attention: Sur les nouvelles platines électroniques Service, lors du premier lancement du programme test, il n'y a pas de rinçage de bac. Il peut donc y avoir un risque de débordement dans le cas où l'appareil n'est pas vide. Par contre, lors du lancement du programme test une seconde fois, le programme commence par un rinçage de bac puisqu'il y a eu une régénération à la fin du cycle précédent.

461972472701-3

F1. CTN défectueuse

La température est en dehors des valeurs normales comprises entre -3°C et +85°C.

• La température de l'eau est supérieure à 85°C (le relais de chauffage sur la platine est défectueux). La CTN est déficiente.
• La température ambiante est inférieure à -3°C. Dans ce cas, mettre un peu d'eau chaude dans l'appareil avant de lancer un programme.

F2. Fuite d'eau

Il y a de l'eau dans le bac antifuite placé au-dessous du châssis. Le flotteur (LS6) désactive l'électrovanne d'entrée d'eau (W1) et l'électronique active la pompe de vidange (DPM) jusqu'à ce que l'indicateur de présence d'eau (W1) passe de l'état haut à l'état bas.

F3. système chauffant est défectueux

Indication du début après 25 minutes. (1ère vérification après 5 minutes, puis 2 nouvelles vérifications ont lieu avant que le début soit indiqué).

Vitesse de chauffage trop lente < 1.5^ en 10 min. L'élément chauffant (HEW) défaillant. Relais de chauffage sur la platine de contrôle (RE2) défectueux. - CTN - variation de la résistance.

F4. Système de vidange défaillant

La pompe de vidange démarre et après 4 min. l'indicateur de présence d'eau (Wl) est toujours à l'état haut.

La pompe de vidange (DPM) est défectueuse. Le siphon est bouché. - Platine de contrôle est défectueuse. WI-Defectueux.

F6. Robinet d'eau fermé

L'électrovanne d'entrée d'eau (WV1) est alimentée mais le débitmètre (FM) nevoie pas d'impulsion ou moins de 10 impulsions toutes les 10 secondes et l'indicateur de présence d'eau (Wl) est à l'état bas.

Robinet d'arrivée d'eau est fermé. L'entrée du tuyau est bouchée. L'électrovanne d'entrée d'eau (WV1) est défectueuse. Le débitmètre (FM) est défectueux.

F7. Débitmètre défectueux

L'électrovanne d'entrée d'eau (WV1) est alimentée et l'indicateur de niveau d'eau (WI) est à l'état haut.

Le débitmètre (FM) n'envoie pas assez d'impulsions (moins de 10 impulsions en 10 secondes). Robinet d'arrivée d'eau est fermé. L'électrovanne d'entrée d'eau (WV1) est défectueuse. Le débitmètre (FM) est défectueux.

F8. Niveau d'eau dans la cuve n'est pas correcte

Indicateur de présence d'eau WI: Ce défaut est seulement contrôlé pendant les périodes de lavage et l'indicateur de présence d'eau bascule à l'état bas plus de 20 fois en 2 minutes.

L'indicateur de présence d'eau (WI) est défectueux. Les filtres sont bouchés. Il y a beaucoup de mousse dans la cuve. Le bouchon du pot à sel est ouvert et le pot à sel est rempli avec de l'eau de lavage. - La pression d'eau de la pompe de lavage (SPM) n'est pas stable.

F9. entrée d'eau en continue dans la cuve

L'électrovanne (WV1) est fermée, l'indicateur de présence d'eau (WI) est à l'état 1, le débitmètre envoie plus de 10 impulsions en 10 secondes.

Blocage mécanique de l'électrovanne d'arrivée d'eau (WV1) en position ouverte. Le Triac (CB) de l'électrovanne est en court-circuit.

Sécurité : L'intervalle 30 sec. la pompe qui draine sur/20 sec. la pompe qui draine de.

FA. wi-defectueux

Conflit entre le signal émis par FM et l'absence de signal envoyé par OWI. Le débitmètre détecte une entrée d'eau dans la cuve (3,4 l en lavage permanent - 2,5 l en lavage alterné) et OWI ne détecte pas de présence d'eau.

Fe.eprom-defectueux

Dès le lancement du programme test, la mémoire de l'EPROM est analysée en cas de mémorisation d'un début..

Legende des TEXTES

Lorsque vous intervenez sur un appareil dont la LED "Départ" clignote, cela signifie qu'un défaut a été détecté et mémorisé (exception faite d'un défaut arrivée d'eau fermée qui ne sera pas mémorisé), lancez donc le programme test sans annuler le défaut de façon à le visualiser sur l'afficheur ou sur les LEDs de déroulement de programme.

Avec le programme test, vous pouvez vérifier toutes les LEDs et boutons. Si il n'y a pas de défaut, le programme test se déroule normalement.

Lancement du programme test

Lancer le programme test uniquement si aucun défaut n'est indiqué

1. Eteindre l'appareil
2. Sélectionner le premier programme (normalement trempage)
3. Appuyer sur le bouton DEPART et maintenir la pression
4. Mettre l'appareil sous tension en appuyant sur le bouton MARCHE / ARRET
5. Relacher la pression sur le bouton DEPART lorsque la LED associée clignote
6. Lancer le programme test en appuyant de nouveau sur le bouton DEPART
7. Le lave-vaisse réalise le programme test (mini-programme). Dès qu'un défaut est détecté par l'électronique, celui-ci est indiqué par le clignotement de la led DEPART.
8. Réparer la fonction défaillante
9. Annuler le défaut mémorisé en appuyant 1.5 secondes sur le bouton DEPART
10. Lancer de nouveau le programme test et vérifier que l'appareil fonctionne bien.

Legende des TEXTES

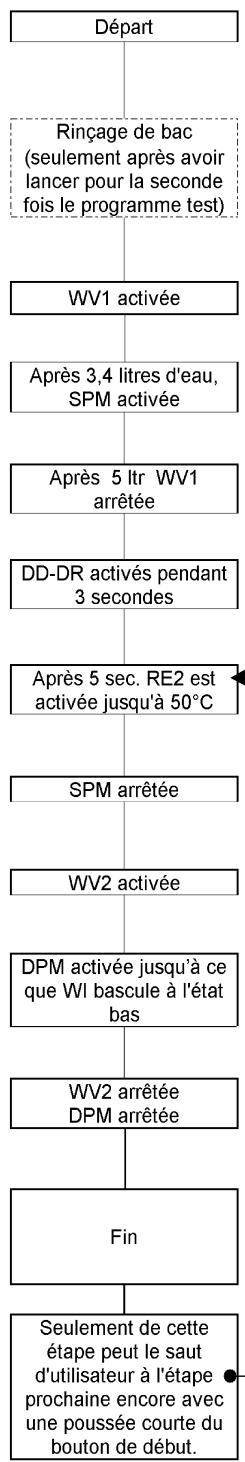

Test Programme

Remarques

Le programme test s'arrête à l'endroit ou il détecte une anomalie, sinon il continue son cycle jusqu'à la fin.

Pour sortir du programme test, appuyer sur la touche "Départ" pendant plus de 1,5 secondes.

Attention:

Si vous ne pouvez pas démarrer le programme test (Touche "Départ" ne clignote pas), l'un des défauts suivants est déjà détecté : F1, ou F9.

Quand ces défauts ne sont pas résolus avant, le programme test ne démarre pas. Après avoir solutionné l'un des défauts, vous devez annuler le défaut.

Legende des TEXTES

Visualisation des codes définis : POINT POINT avec afficheur 7 segments à 2 et 3 chiffres et sans afficheur 7 segments

Alarme / Défaut	L'indication dans testprogram quand un éché accive
	Avec et sans exposition de 7 segments
F1 CTN- Défectueuse	※1 x Clignote 1s Pause 1 x Clignote......
F3 Système de chauffage défectueux	※3 x Clignote 1s Pause 3 x Clignote......
F4 Vidange défectueuse	※4 x Clignote 1s Pause 4 x Clignote......
F6 Robinet d'arrivée d'eau fermé	※6 x Clignote 1s Pause 6 x Clignote......
F7 Débitmètre défectueux	※7 x Clignote 1s Pause 7 x Clignote......
F8 Niveau d'eau défectueux	※8 x Clignote 1s Pause 8 x Clignote......
F9 Entrée d'eau continue	START※9 x Clignote 1s Pause 9 x Clignote......
FA WI-Défectueux	START◎11 x Clignote 1s Pause 11 x Clignote......
FE EPROM-Défectueux	START※15 x Clignote 1s Pause 15 x Clignote......

LED Clignote
