ROUTEUR SANS FIL G #F5D7234ED4 - Routeur sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil
Normes Wi-Fi	802.11g, 802.11b
Vitesse maximale	54 Mbps (802.11g)
Ports Ethernet	4 ports Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V
Dimensions approximatives	23 x 15 x 4 cm
Poids	0,5 kg
Compatibilités	Compatible avec Windows, Mac OS, Linux
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, filtrage d'adresses MAC
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées
Sécurité	Cryptage WEP, WPA, WPA2
Informations générales	Idéal pour un usage domestique ou de petits bureaux

FOIRE AUX QUESTIONS - ROUTEUR SANS FIL G #F5D7234ED4 BELKIN

Comment réinitialiser le routeur Belkin F5D7234ED4 ?

Pour réinitialiser le routeur, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Comment changer le mot de passe Wi-Fi de mon routeur Belkin ?

Connectez-vous à l'interface de gestion du routeur en entrant l'adresse IP 192.168.2.1 dans votre navigateur. Allez dans 'Wireless' puis 'Security' pour changer le mot de passe.

Que faire si le routeur ne se connecte pas à Internet ?

Vérifiez que le câble Ethernet est bien connecté au port WAN. Redémarrez le routeur et le modem. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment mettre à jour le firmware de mon routeur Belkin ?

Accédez à l'interface de gestion du routeur, allez dans 'Firmware Update' et cliquez sur 'Check for Update'. Suivez les instructions à l'écran pour installer la dernière version.

Comment améliorer la portée du signal Wi-Fi ?

Placez le routeur dans un endroit central de votre maison, loin des obstacles. Vous pouvez également ajuster l'antenne pour une meilleure couverture.

Comment configurer un réseau invité sur mon routeur Belkin ?

Connectez-vous à l'interface de gestion, allez dans 'Guest Access' et activez l'option. Configurez le nom du réseau et le mot de passe selon vos préférences.

Que faire si je ne peux pas me connecter au réseau Wi-Fi ?

Vérifiez que le Wi-Fi est activé sur votre appareil. Assurez-vous de saisir le bon mot de passe. Si le problème persiste, redémarrez le routeur.

Comment vérifier les appareils connectés à mon réseau ?

Connectez-vous à l'interface de gestion du routeur et allez dans 'Connected Devices' pour voir la liste des appareils actuellement connectés.

Quel est le mot de passe par défaut du routeur Belkin F5D7234ED4 ?

Le mot de passe par défaut est généralement 'admin'. Si cela ne fonctionne pas, vérifiez le manuel du routeur ou la page d'étiquette située sous le dispositif.

Le routeur ne s'allume pas, que faire ?

Vérifiez que le routeur est correctement branché et que la prise fonctionne. Essayez un autre adaptateur secteur si possible.

MODE D'EMPLOI ROUTEUR SANS FIL G #F5D7234ED4 BELKIN

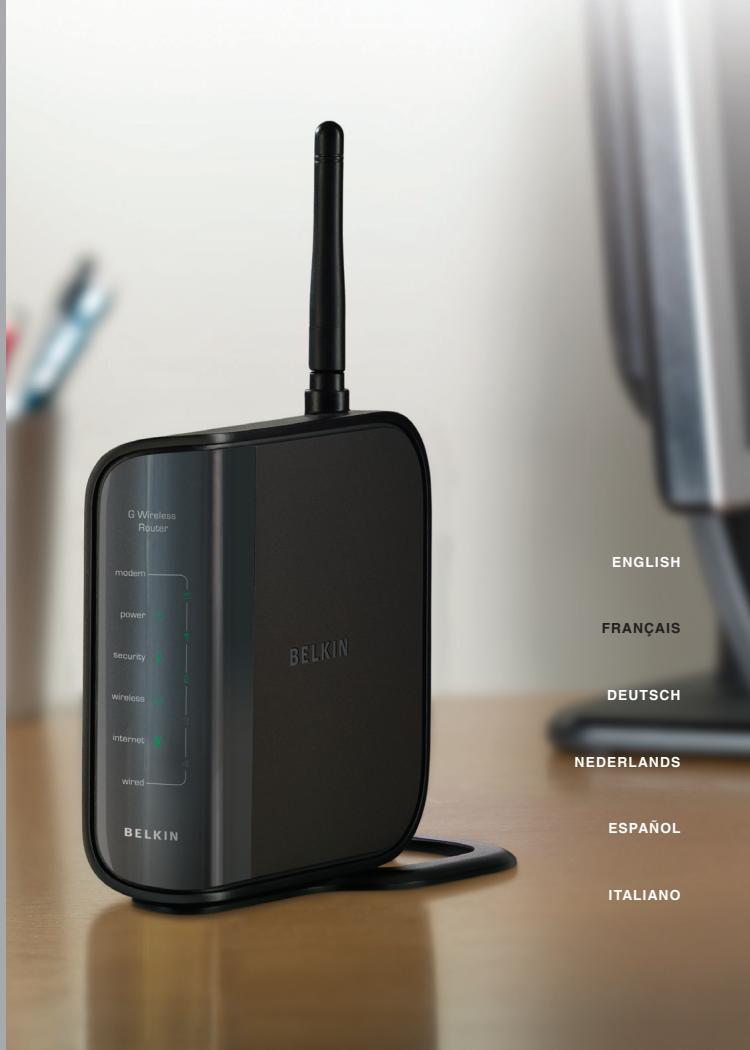

Manuel de l'utilisateur

PM01110ea-A F5D7234-4

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

1 Introduction 1

Avantages d'un réseau domestique 1

Avantages d'un réseau sans fil 1

Choix de l'emplacement de votre routeur pour une(Meilleure performance 2

2 Présentation du produit 5

Ca racteristiques du produit 5

3 Presentation de votre routeur 7

Contenu de l'emballage 7

Configuration requise 7

Configuration requise pour l'Assistant d'installation 7

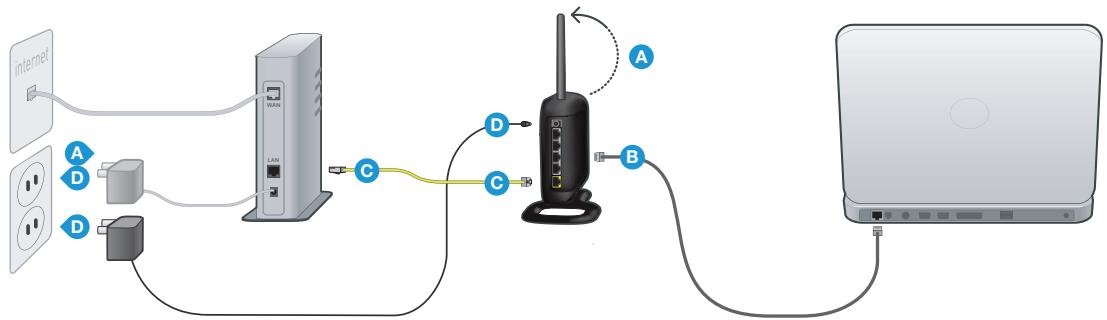

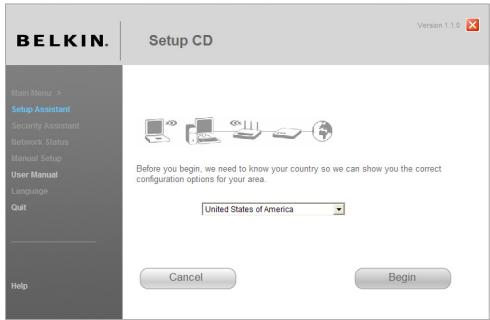

4 Branchement et configuration de la routeur 11

5Autre methode de configuration. 25

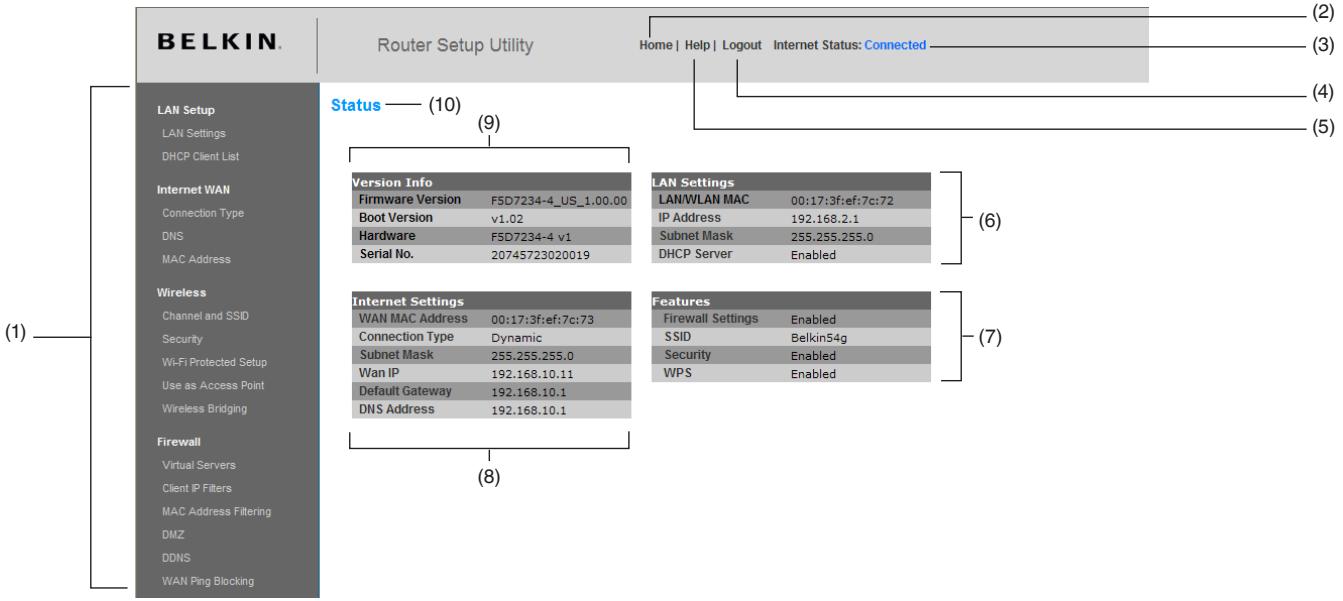

6 Utilisation de l'Interface utilisateur avancée basée sur le Web.. 43

Modification des paramètres de réseau local (LAN) 43

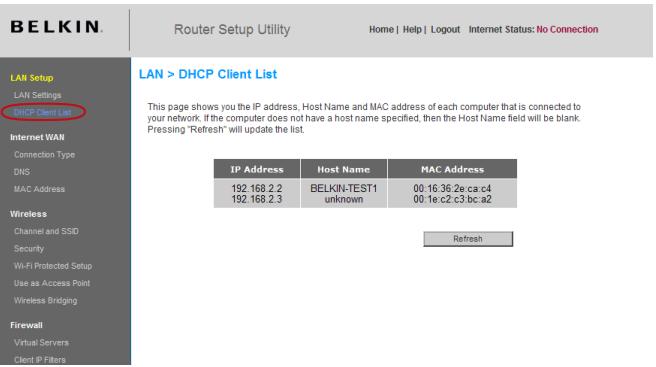

Affichage de la page Listedes clients DHCP. 45

Configuration des paramétres du réseau sans fil 46

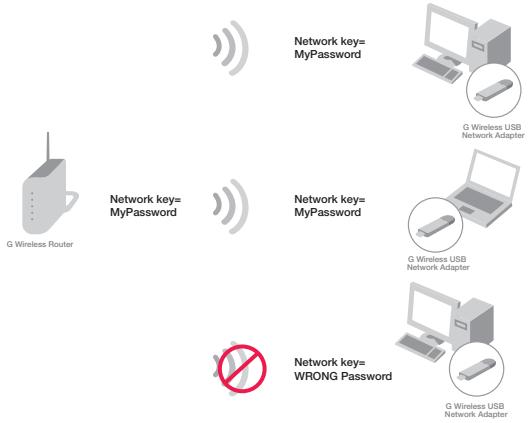

Protection de votre réseau Wi-Fi 50

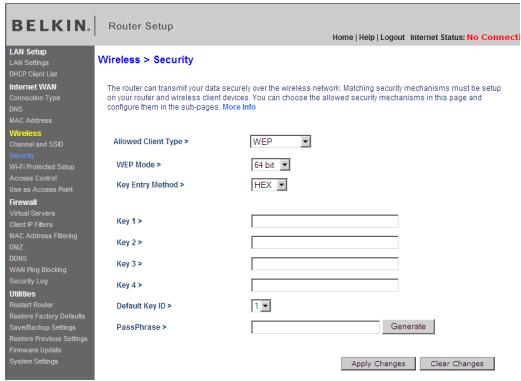

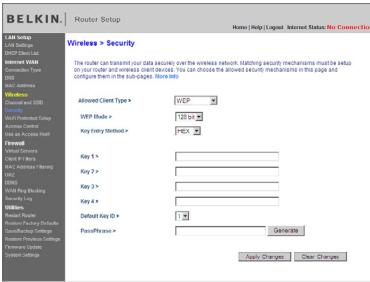

• Configuration du WEP 53

Utilisation du Wi-Fi Protected Setup 55

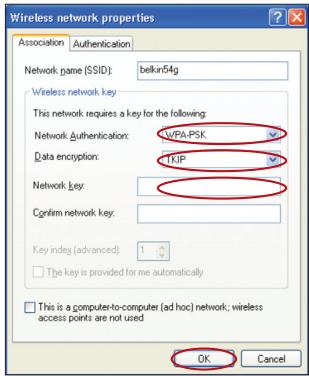

• Configuration du WPA. 56

• Configuration WPA/WPA2 57

• Accès invite 57

Utilisation du mode point d'accès 59

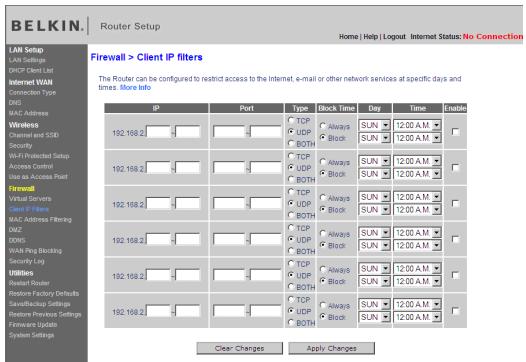

Configuration du pare-feu. 64

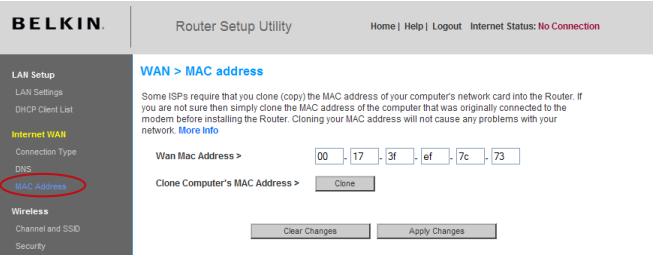

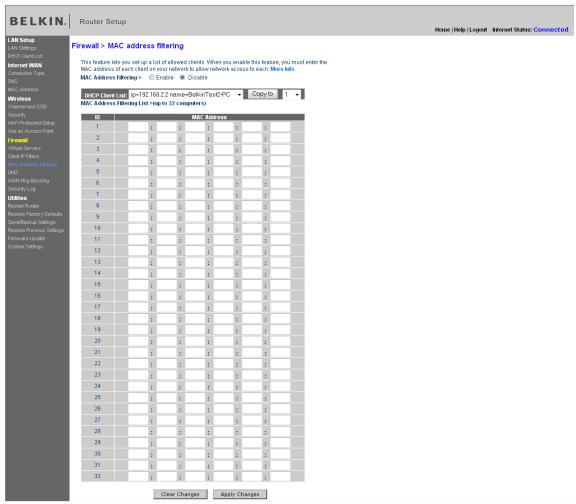

Configuration du filtrage d'adresses MAC 67

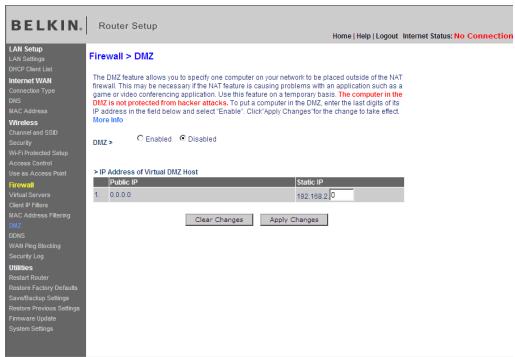

Activation du DMZ 68

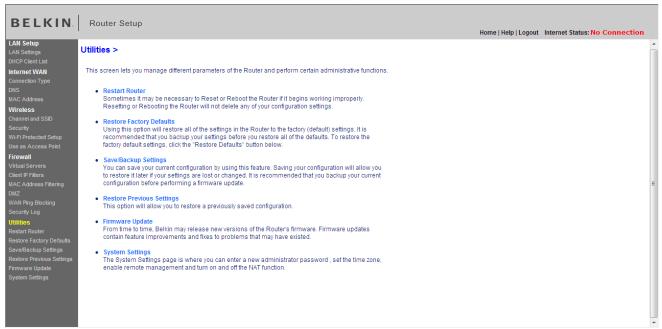

Onglet Utilaires 70

Redemarrage du routeur. 71

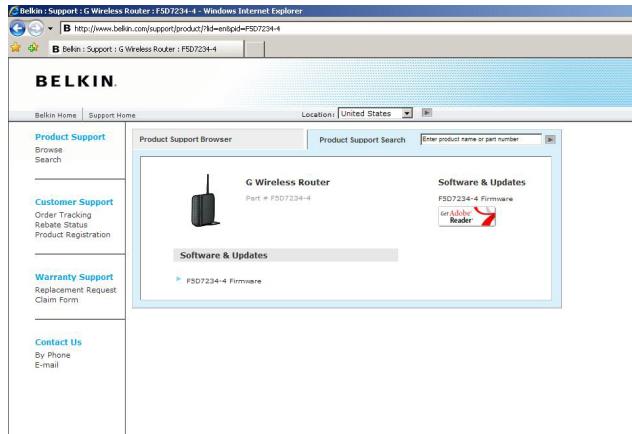

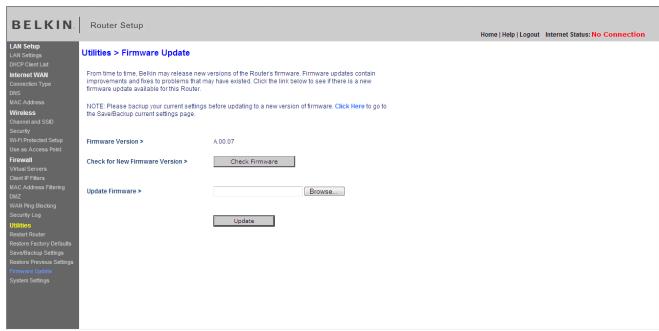

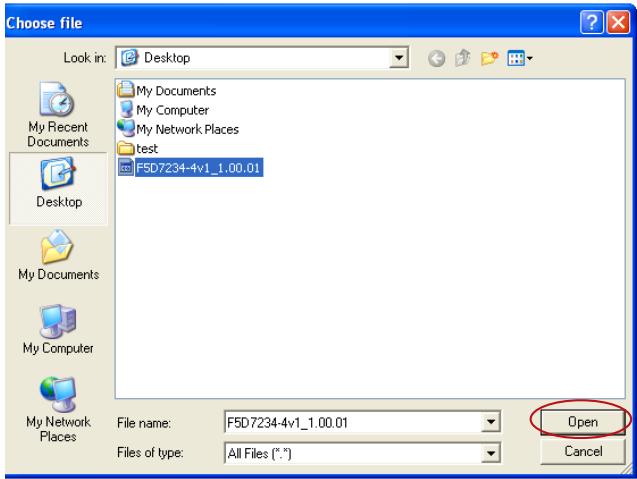

Mise à jour du micrologiciel 78

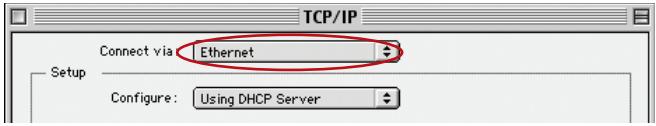

7 Configuration manuelle du routeur 86

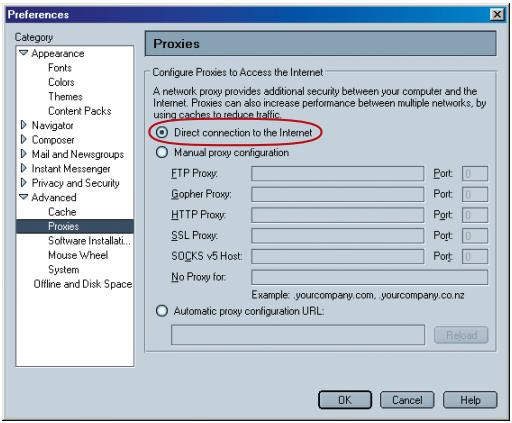

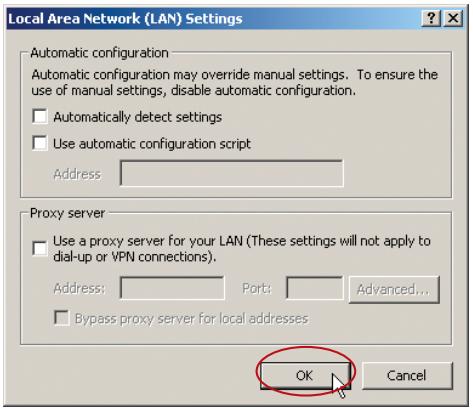

8 Paramètres de navigateur recommandés 91

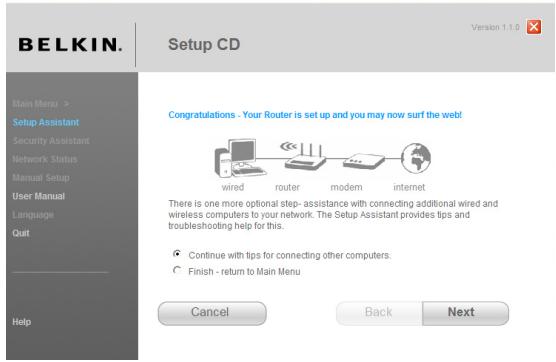

9Dépannage 93

10 Information. 109

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Merci d'avoir fait l'achat du Routeur sans fil G de Belkin (le routeur). Les deux courtes sections qui suivent abordent les avantages liés à un réseau domestique et les précautions à prendre pour maximiser la portée et la performance de votre réseau sans fil domestique. Lizez attentivement l'ensemble de ce manuel, en insisting sur la section intitulée « Choix de l'emplacement de votre dispositif de réseau sans fil pour des performances maximales » que vous trouverez en page 2.

Avantages d'un réseau domestique

• Partagez une connexion Internet à large bande avec tous les ordinateurs de votre domicile
  Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
  Partager une imprimante avec toute la famille
• Partager des documents, des fichiers de musique et video, ainsi que des photos numériques
• Stocker, récapérez et copier des fichiers d'un ordinateur à un autre
• Simultanément jouer à des jours en ligne, consulter une messagerie électronique et discuter

Avantages d'un réseau sans fil

• La Mobilité – nul besoin de confiner votre ordinateur à une seule piece. Vous pourrezmaintenant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil
  Installation simple - l'assistant d'Installation de Belkin vous facile la vie
• Polyvalence - accédez à des imprimantes, des ordinateurs ou d'autres périhériques réseau de n'importe quel endroit de la maison.
• Possibilité d'expansion - l'endetude de la gamme de produits réseau de Belkin youspermet d'etendre vourretreseauafin d'y inclore des peripérisques tels que des imprimantes ou des consoles de jeu.
• Aucun câblage nécessaire - plus besoin de perdre du temps et de l'argent à réinstaller le câblage Ethernet chez vous ou au bureau.
• Reconnaissance de l'industrie -CHOISSEZ parmi une gamme etendue de produits de mise en reseau interopérables

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Choix de l'emplacement de votre routeur pour une meilleure performance

Facteurs considérer pour l'installation et la mise en route

Plus votre ordinateur se rapproche de votre routeur, plus votre connexion sans fil gagne en force. De façon générale, la couverture de votre réseau sans fil à l'intérieur s'estend de 30 à 60 mètres.

À l'opposé, plus vos périhériques sans fil reliés à votre routeur sont éloignés de celui-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous vous en rendiez compte ou pas. Si vous éloignez encore plus libre routeur, il est possible que la vitesse de votre connexion diminue. Les apparèils électroménagers, les obstacles et les murs peuvent bloquer les signaux radio de votre réseau sans fil et en diminuier la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 metres du routeur. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans une zone de couverture restreinte, veillez contacter l'assistance technique de Belkin.

Remarque : Alors que certains des objets enumerated ci-dessous peuvent affecter la performance de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre routeur

Placez votre routeur, le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optimale pour vous « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre routeur sont parallètes et disposées à la verticale (en pointant vers le plafond). Si votre routeur est posé à la verticale, essayez autant que possible de-disposer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le routeur à l'étage le plus central de votre domicile. Il se peut que vous deviez placer le routeur à un étage supérieur.
- Evitez de placer le routeur près d'un téléphone sans fil.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

2. Éviter les obstacles et les interférences

Évitez de placer le routeur près d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exempêcher la communication sans fil :

• Refrigerateurs
  Lave-linge et/ou sèche-linge
• Étagère en métal
  Grands aquariums
• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun de ces objet ne peut faire obstruction à celui-ci (entre vos ordinateurs et leur routeur).

3. Telephones sans fil

Si les performances de votre réseau sans fil sont toujours affectées malgré les solutions mentionnées ci-dessus et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre routeur sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie des téléphones sans fil fonctionnant sur la bande de 2,4 GHz. (consultez la documentation accompagnant votre téléphone). Si ces gestessemblent résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous téléphone prend en charge la sélection du canal, modifier le canal de votre téléphone enCHOISISSANTautantque possiblele canal le plus eloiignedu canal de leur reseau sans fil.Par exemple,choisissezle canal pour leur téléphone et modifielez canal devotre routereunchoisisnantle canal 11.Consultezla documentationaccompagnantvoretellecthone pourdeplusampelfinformations.
  Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil enCHOISIGSANT untelephone a 900 MHz.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil

Dans des environnements domiciliaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau.

Grçà à la fonction d'analyse du site de l'utilitaire de réseau sans fil de votre carte ou adaptateur sans fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre carte ou adaptateur sans fil), et désirir pour votre routeur sans fil un canal aussi loin que possible du canal utilisé par ces réseaux.

• Essayez plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.
  Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans le manuel de votre carte ou adaptateur réseau sans fil. Pour de plus amples informations, reportez-vous au guide de l'utilisateur de votre carte réseau.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximaie avec votre在网络. Si vous vedez etendre votre zone de couverture, nous vous suggérons l'Amplicateur de signal/Point d'accès universel sans fil G de Belkin

5. Connexions sécurisées, RPV et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passée et qui est utilisé à où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (RPV - réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise
  Le programme « Bring your own access » d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou cable) offerte par un autre fournisseur d'accès à Internet.
  La plupart des banques en ligne
• Plusieurs sites commerciaux qui requirement un nom d'utilisateur et un mot de passerASFin d'acceder a un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de veille). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en lançant le logiciel de RPV ou d'AOL ou en vous reconnectnant via le site Web sécurisé.

Une solution alternative consiste à changer les paramétres de gestion de l'énergie afin qu'il ne soit plus mis en état de voirie. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramétres de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le « Control Panel [Panneau de Configuration] »

Si les difficultés reliées aux connexions sécurisées, au RPV et à AOL persistent, veuillez réire les étapes ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.com/networking.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

\section*{Caracteristiques du produit}

En peu de temps, vous pourrez partager votre connexion Internet et mesure vos ordinateurs en réseau. Voici la liste des fonctions qui font de leur nouveau Routeur sans fil G la solution ideale pour leurs réseaux domestiques et de petites entreprises.

Compatible avec les ordinateurs PC et Mac

Le routeur prend en charge divers environnements reseau, notamment Mac OS®, 9.x, X v10.x, AppleTalk®, Linux®, Windows® 98, Me, NT®, 2000, XP, Vista® et plus encore. Tout ce dont vous avez besoin est un navigateur Internet et un adaptateur reseau prenatal en charge le TCP/IP (le langage standard de l'Internet).

Voyants DEL du panneau avant

Les voyants DEL du panneau avant du routeur indiquent quelles fonctions sont en opération. D'un seul coup d'oeil vous saurez si votre routeur est connecté à l'Internet. Cette fonction élimine la nécessité de logiciels ou de procédures de surveillance d'état avances.

Interface utiliser avancée base sur le Web

Vous pouvez configurer les fonctions avancées du routeur facilement par le biais de votre navigateur Web, sans devoir installer de logiciels supplémentaires. Il n'a pas de disques à installer ou à conserver et, mieux encore, vous pouze apporter des modifications et executer des fonctions de configuration à partir de n'importe lequel ordinaire du réseau, rapidement et facilement.

Partage d'adresse IP par NAT

La Traduction d'Adresse Résseau (Network Adress Translation - NAT) représentée le procédé employé par le routeur pour partager avec les ordinateurs de votre réseau l'adresse IP unique fournie par votre FAI.

Pare-feu SPI

Votre routeur possède un pare-feu afin de protéger votre réseau contre une multitude d'attaques provenant de pirates informatiques, incluant l'usurpuration d'adresse IP, le Land Attack, le Ping de la Mort (Ping of Death - PoD), le Smurf Attack, l'attaque par Déni de Service (Denial of Service - DoS), l'IP with zero length, le TCP Null Scan, le SYN flood, le UDP flooding, le Tear Drop Attack, l'ICMP defect, le RIP defect, et le fragment flooding.

Switch 10/100 à 4 Ports intégré

Le routeur dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs filaires puissant partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres. Le switch dispose d'une détction automatique pour régler la vitesse des unités qui lui sont connectées. Il transfère simultanément les données entre les ordinateurs et Internet sans interruption ni consommation de ressources.

L'UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Prise en charge RPV Pass-Through

Si vous vous connectez à votre réseau d'entreprise à partir de la maison par une connexion RPV, votre routre permettra à vos ordinateurs RPV de passer à travers le routeur et de rejoindre le réseau de leur entreprise.

DHCP (Dynamic Host Configuration Protocol) intégré

Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribuera des adresses IP à chaque ordinateur de façon automatique, de façon à ce qu'il n'y ait pas de configuration réseau complexe.

Assistant d'installation

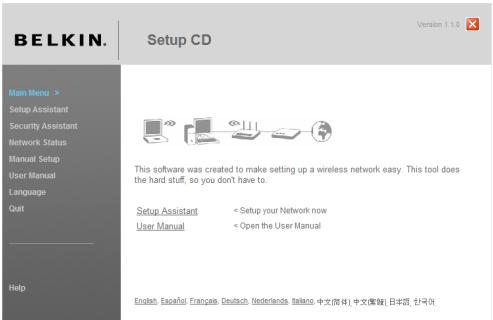

L'assistant d'installation vous guide pas à pas lors de l'installation de votre routeur. Ce logiciel automatique détermine pour vous les paramètres du réseau et configure le routeur pour la connexion à votre fournisseur d'accès à l'Internet (FAI). En quelques minutes, le routeur sans fil est pré t à vous emmener sur Internet.

REMARQUE: Le logiciel assistant d'installation est compatible avec Windows 2000, XP, Vista et Mac OS X v10.4 et v10.5. Si vous utilisez un autre systeme d'exploitation, installez le routre sans fil à l'aide de l'autre méthode de configuration décrite à la page 25 de ce manuel.

Point d'accès sans fil 802.11g intégré

La nouvelle technologie sans fil 802.11g vousprocure une vitesse réseau tout pres de cinq fois supérieure à la norme actuelle Wi-Fi (802.11b),soit 54 Mbps.

Filtrage des adresses MAC

Pour augmenter la sécurité, vous pouvez définir une liste d'adresses MAC (identificateurs de client unique) à qui est permis l'accès au réseau. Chaque ordinateur dispose de sa propre adresse MAC. Il vous suffit d'entrez ces adresses dans une liste grâce à l'interface-utilisateur évoluée basée sur le Web afin de contrôler l'accès à votre réseau.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Contenu du coffret

• Routeur sans fil G de Belkin
  Guide d'installation rapide
  CD de l'assistant d'installation Belkin avec manuel de l'utilisateur
  Cable reseau Ethernet RJ45 Belkin
• Source d'alimentation

Configuration requise

• Connexion Internet à haut débit, via un modem cable ou ADSL avec connexion RJ45 (Ethernet)
  Au moins un ordinateur équipé d'une carte d'interface réseau installée
• Protocole TCP/IP installé sur tous les ordinateurs
  Cable reseau Ethernet RJ45
• Navigateur Internet

Configuration requise pour l'Assistant d'installation

• Un ordinateur PC sous Windows 2000, XP, Vista ou ordinateur Mac sous Mac OS X v10.4 ou v10.5
  Un minimum de 512 Mo de RAM
• Navigateur Internet

Le routeur a ete concu pour etre place sur une surface de travail. Tous les cables sortent de la partie arriere du routeur, pour une gestion aisée de ceux-ci. Les voyants DEL visibles aI'avant du routeur vous fournissant des informations sur I'activite et I'etat du reseau.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

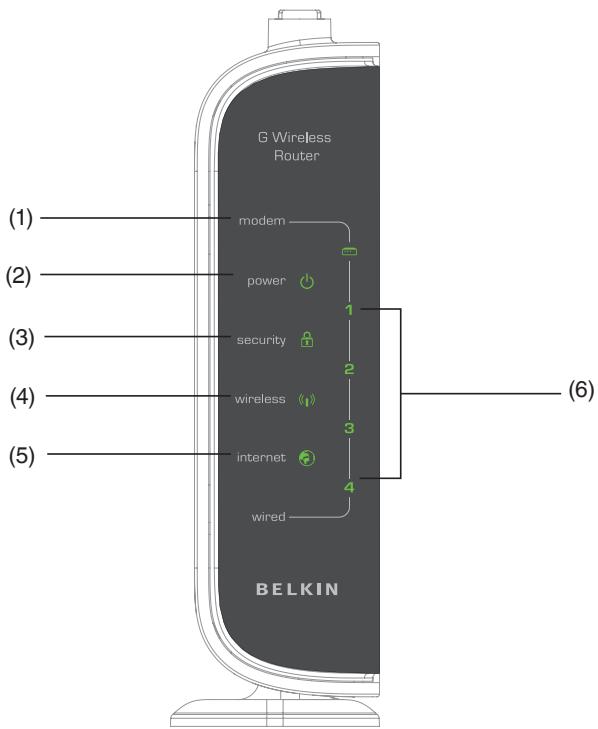

1. Voyant modem
2. Voyant d'alimentation
3. Voyant de sécurité
4. Voyant sans fil
5. Voyant Internet
   6.Voyants filaires (1-2-3-4)

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. Voyant modem

Cevoyant estdecouleurVERTE pourindiquerquelemodemestconnectecorrectementauroeur.Iclignoterapidementlorsque desinformations sonttransmisesàtraversleport,entrelerouteurletmodem.

Éteint	Aucune connexion au modem
Vert continu	Connecté au modem
Vert clignotant	Le routeur se connecte au FAI/ indique l'activité au modem

2.Voyant d'alimentation

Lorsque vous mettez le routeur sous tension ou lorsque vous le redémarrez, un court laps de temps est nécessaire à son initiaisation.

Éteint	Le routeur est étéint
Vert continu	Le routeur est prét

3. Voyant de sécurité

Éteint	La sécurité sans fil est désactivée
Vert continu	La sécurité sans fil est activée
Vert clignotant	Synchronisation WPS en cours

4.Voyant sans fil

Éteint	Le sans fil est étéint
Vert continu	Le sans fil en fonction et prét
Vert clignotant	Activité sans fil

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

5.Voyant Internet

Cevoyant unique indique quand le routeur est connecte a l'Internet.
Quand cevoyant est eteint,leRouter N'EST PAS connecte a l'Internet.
Quand cevoyant clignote,le routeur essaie de se connecter a l'Internet.
Quand cevoyant est VERT en continu,le routeur est connecte a I'Internet.Lorsque youusutilizez la fonction « Disconnect after x minutes [Deconnector apresxminutes]’,cevoyant devient tres utile pour surveiller le statut de la connexion du routeur.

Éteint	Le routeur n'est pas connecté à l'Internet
Vert clignotant	Le routeur tente de se connecté à l'Internet
Vert continu	Le routeur est connecté à Internet

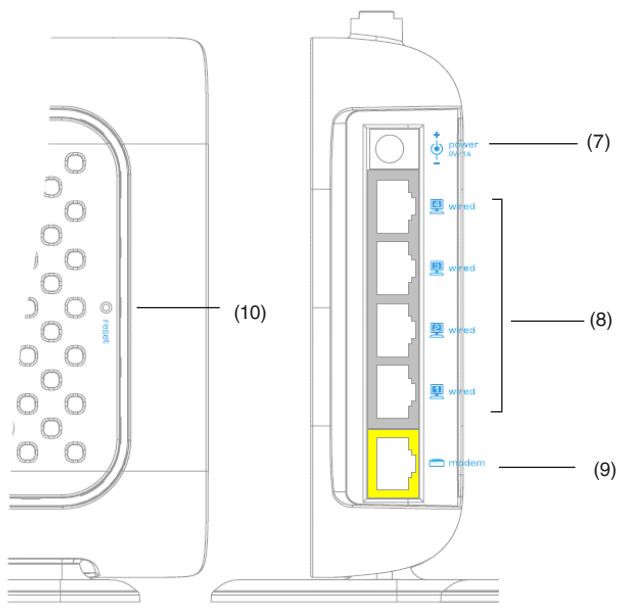

6. Voyants filaires (1-2-3-4)

Ces voyants lumineux portent les numéroés 1 à 4 et correspondant aux numéroés des ports à l'arrête du routeur. Lorsqu'un ordinateur est correctement relié à l'un des portes reseau à l'arrête du routeur, levoyant s'allume. La couleur VERTE indique la connexion d'un dispositif 10Base-T. Lorsqu'il y aTraffic de données au niveau du port, levoyant clignote rapidement.

Éteint	Aucun dispositif n'est connecté au port
Vert	Péripétrique 10/100Base-T branché
Vert clignotant	Activité au port

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

7. Prise d'alimentation

Branchez à cette prise l'alimentation à 9 VCC fournie.

8. Connexions vers les ordinateurs (ports pour ordinateurs filaires) - gris

Connectez vos ordinateurs filaires (et non pas sans fil) sur ces ports. Les ports LAN sont des ports 10/100 RJ45 à négociation automatique et à liaison ascendante automatique pour un cable Ethernet UTP standard de catégorie 5 ou 6. Les ports sont numérotés de 1 à 4. Ces ports correspondant aux voyants situés à l'avant du routeur.

9. Connexion au routeur (port routeur) - jaune

Ce port est prévu pour la connexion du routeur cable ou ADSL. Utilisez le cable fourni avec le routeur pour brancher le routeur sur ce port. L'utilisation d'un autre cable que celui fourni avec le modem cable risque de ne pas fonctionner correctement.

10. Bouton de réinitialisation

Le bouton de réinitialisation s'utilise dans les rares cas où votre routeur fonctionne de façon incongrue. La réinitialisation du routeur rétablit son fonctionnement normal, tout en conservant les paramètres enregistrés. Vous pouvez également rétablier les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Vous pouvez utiliser le rétablissement des paramètres par défaut lorsque vous avez oublé votre mot de passe.

a. Réinitialisation du routeur

Appuyez et relâchéz le bouton de réinitialisation. Les voyants du routeur clignotent momentanément. La réinitialisation prend environ 60 secondes.

b. Rétabillisement des paramètres par défaut d'usine

Appuyez et maintenez enforcé le bouton de réinitialisation pendant 10 secondes, puis relâchēz-le. Les voyants du routeur clignotent momentanément. Le rétablissement prend environ 60 secondes.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Vérifiez le contenu de la boîte. Vous doivent y tracer les éléments suivants :

• Routeursans fil G de Belkin
  Guide d'installation rapide
• CD de l'assistant d'installation Belkin avec manuel de l'utilisateur
  Cable réseau Ethernet RJ45
  Source d'alimentation

Configuration requise pour le modem

Le modem cable ou ADSL doit être équipé d'un port Ethernet RJ45. Plusieurs modems disposent d'un port RJ45 Ethernet et d'un port USB. Si vous disposez d'un modem avec les deux ports, Ethernet et USB, et si vous给您 servez du port USB à ce moment, pendant la procédure d'installation on vous dira de passer au port RJ45 Ethernet. Si votre modem ne dispose que d'un port USB, vous pouvez demander un différent type de modem à votre FAI ou alors, dans certains cas, vous pouvez acheter un modem avec un port Ethernet RJ45.

INSTALLEZ TOUJOURS D'ABORD VOTRE ROUTEUR! Si vous procédez à la configuration de plusieurs dispositifs réseau pour la première fois, procédez d'abord à l'installation de votre réseau (et assurez-vous qu'il fonctionne) avant d'installer les autres dispositifs, tels que les cartes réseau.

Assistant d'installation

Belkin fournit son assistant d'installation pour faciliter l'installation du routeur. Utilisez-le pour installerer votre routeur en un tournmain. L'assistant exige que vous ordinateur sous Windows 2000, XP ou Vista ou Mac OS X v10.4 ou v10.5 soit connecté directement au modem cable ou ADSL et que la connexion Internet soit activée et fonctionnelle au moment de l'installation. Si elle ne l'est pas, vous doivent utiliser la méthode décrite à la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utiliser un système d'exploitation autre que Windows 2000, XP ou Vista, ou Mac OS X v10.4 ou v10.5, vous doivent aussi utiliser la méthode « Autre méthode de configuration » décrite dans ce même Manuel pour pouvoir configurer le routeur.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Étape 1 : Branchement du matériel

A. Débranche le cable d'alimentation de votre modem. Placez le routeur a cote du modem. Redresse l'antenne du routeur.
B. Repérez le cable réseau qui reliée votre ordinateur au modem. Débranchece ce cable de votre modem et branchez-le dans l'un des portes gris à l'arrêté du routeur.
C. Repérez votre nouveau cable réseau (celui dans la boîte de votre routeur) et branchez le au port jaune à l'arrière du routeur. Branchez-en l'autre extrémité à votre modem, dans le port qui est maintainant libre.
D. Branchez le cable d'alimentation de votre modem. Patientez 60 secondes pendant le démarrage du modem. Branchez le cable de l'adaptateur secteur au port noir à l'arrière du routeur. Branchez ensuite l'autre extrémité à la prise secteur.

E Patientez 20 secondes pendant le démarriage du routeur. Jetez un œil aux voyants à l'avant du routeur. Assurez-vous qu'au moins une des icônes « Filaire » et « Alimentation » sont allumées en vert. Si ce n'est pas le cas, vérifie à nouveau les branchements.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Étape 2: Configuration du routeur - Executez l'assistant d'installation

A. Arrêtez tout programme en,cous d'exécution sur l'ordinaire en ce moment.Eteignez toutlogicieldepare-feuoude partage d'accès à Internet sur l'ordinaire.
B. Introduisez le CD dans le lecteur de l'ordinateur. L'Assistant d'installation apparait automatiquement à l'écran dans les 15 secondes. Cliquez sur « Go [Aller] » pour exécuter l'Assistant d'installation. Suivez les instructions.

IMPORTANT: Execuétz l'Assistant d'installation à partir de l'ordinateur connecté directement au routeur à l'Étape 1 B.

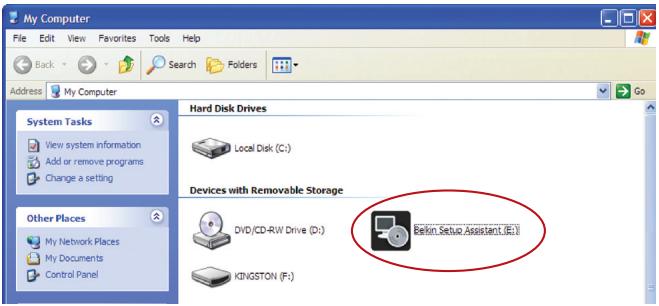

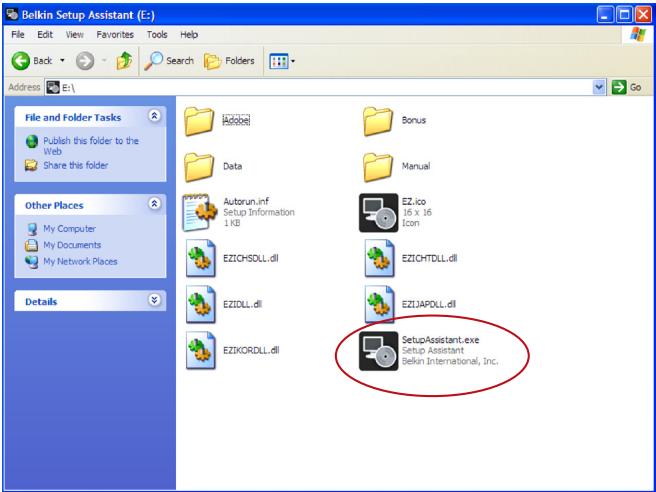

Remarque aux utilisateurs de Windows : Si l'assistant d'installation ne s'execute pas automatiquement, choisissez votre lecteur de CD-ROM à partir de « My Computer [Poste de Travail ] », et cliquez deux fois sur le fichier appelé « SetupAssistant » sur le CD-ROM.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

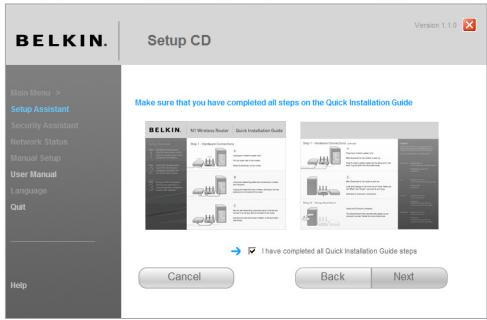

Choisir le pays

Choisissez votre pays à partir de la liste déroulante. Cliquez sur « Begin [Commencer] » pour continuer.

Écran de confirmation

Assurez-vous d'avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suivant] » pour continuer.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

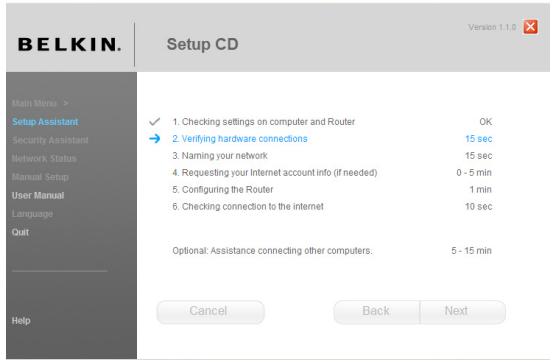

Écran de progression

L'assistant L'assistant: L'assistant d'installation vous montre un écran de progression chaque fois qu'une étape est complétée.

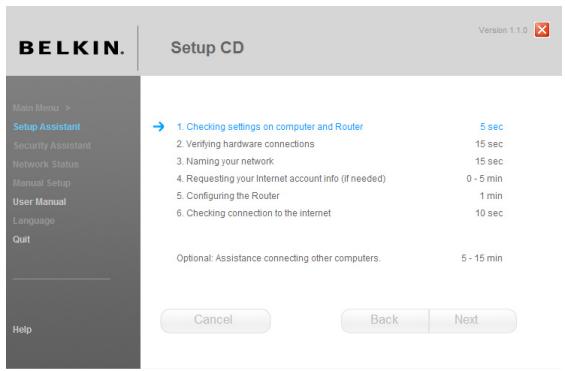

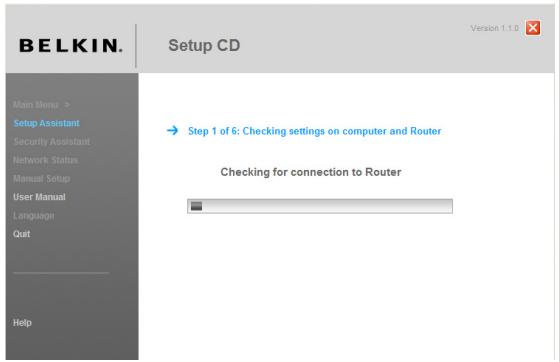

2.1 Vérification des paramètres

L'assistant examine maintainant les paramètres de l'ordinaireur et recueille les informations nécessaires pour terminer la connexion du routeur à Internet.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

2.2 Vérification des connexions physiques

L'assistant L'assistant: L'assistant.

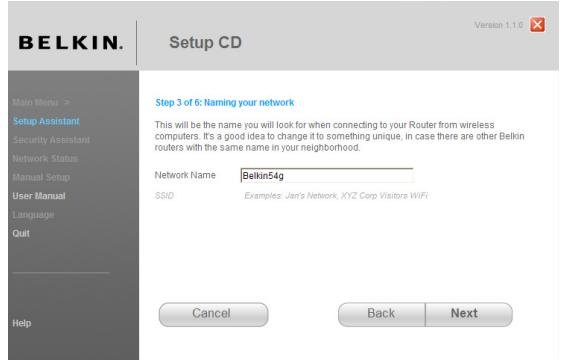

2.3 Attribution d'un nom à votre réseau sans fil.

L'assistant: L'assistant est générale et ne constitue aucou de l'informateur ou des propriétaires. Il s'agit du nom de sauf si le service Set Identifier (SSID). Il s'agit du nom de sauf si le service Set Identifier (SSID) est génomé.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

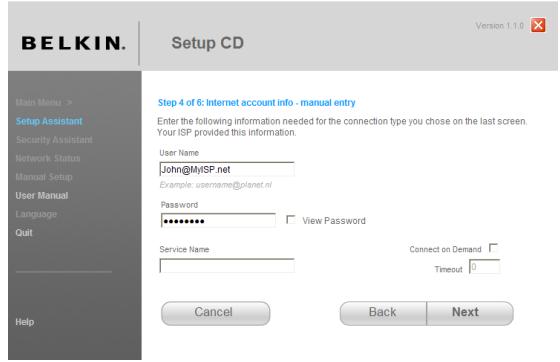

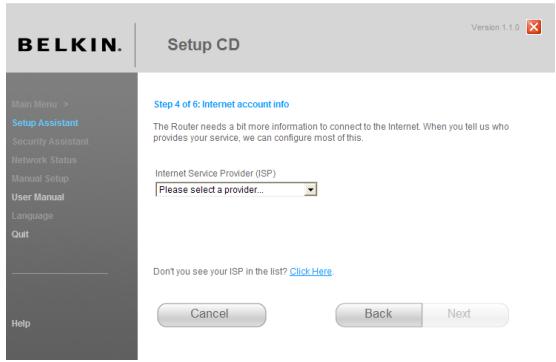

2.4 Recherche des informations relatives à votre compte Internet (si besoin).

Choisissez vous FAI à partir de la liste déroulante.

Si la connexion à爱你 compte Internet requiert l'utilisation d'un nom d'utilisateur et d'un mot de passer, vous verrez un écransemblable à celui ci-dessous. Cliquez sur « Next [Suantivant] » pour continuer.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

2.5 Configuration du routeur.

L'assistant d'installation configure maintainant votre routeur en envoyant des données à celui-ci et en le redémarrant. Attendez les instructions qui apparaissent à l'écran.

Rémarque : Il est important de ne débrancheraucen cable ou de ne pasmettre le routeur hors tension pendant le redémarrage. Sinon,le routeuypourrait subir des dommages irréversibles.

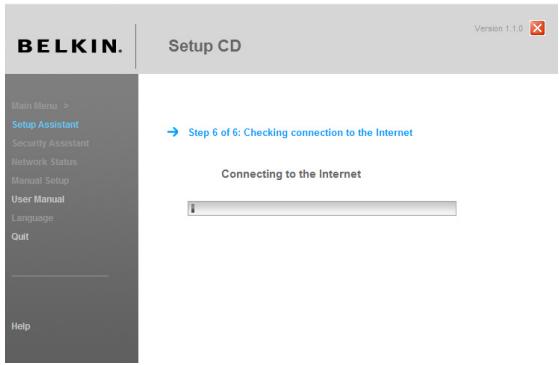

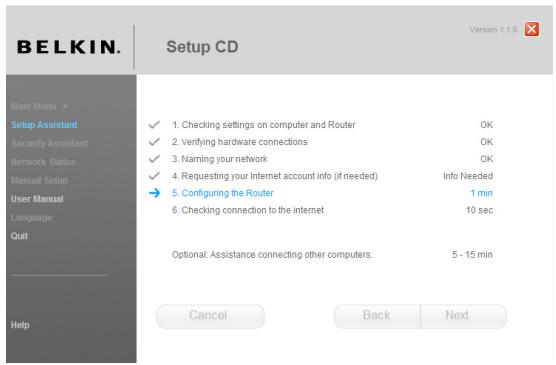

2.6 Verification de la connexion à Internet.

La configuration est presque terminée. L'Assistant d'installation vérifie maintainant votre connexion à l'Internet.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Felicitations

Vous avez terminé l'installation de votre nouveau routeur Belkin. Vous verrez l'écran de Félicitations lorsque votre routeur peut se connecter à l'Internet. Vous pouvez commencer à naviguer en lançant votre navigateur et en visiter un site Web.

Vous pouvez vous servir de l'assistant d'installation pour configurer vos ordinateurs filaires ou sans fil pour la connexion à l'Internet en cliquant sur « Next [Suivant] ». Si vous decide d'ajouter des ordinateurs à votre routeur plus tard, choisissez « Finish—return to Main Menu [Terminer -retour au menu principal] » puis sur « Next [Suivant] »

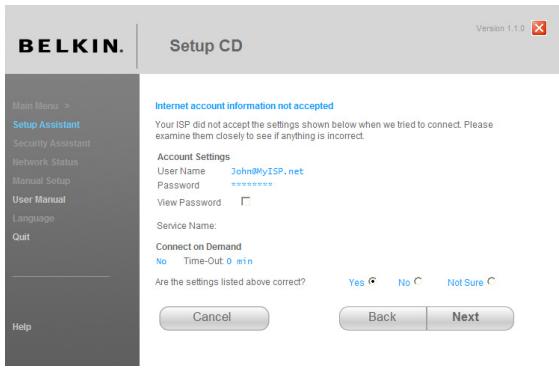

Dépannage

Si l'assistant n'a pas ete en mesure d'établit une connexion à l'Internet, vous verrez cet écran. Suivez les instructions à l'écran pour effectuer les étapes de la résolution de problèmes.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

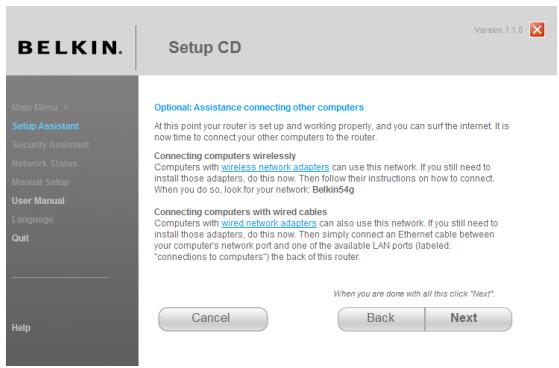

2.7 Facultatif : Aide pour la connexion d'autres ordinateurs

Cette étapé facultative vous aidera à connecter d'autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l'écran.

Après avoir vérifié la connexion de vos ordinateurs filaires et sans fil, votre réseau est prét. Vous pouce maintainant naviguer sur Internet. Clique « Next [Suivant] » pour returner au menu principal.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

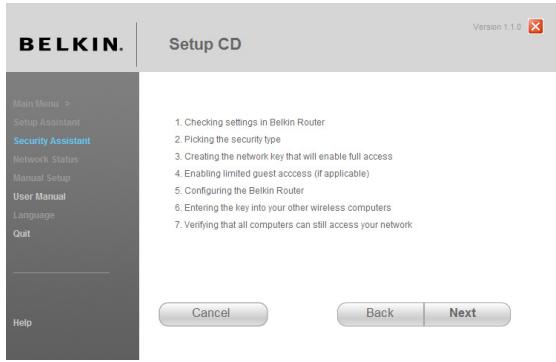

Étape 3 : Configuration de la sécurité sans fil – Executeur l'Assistant de sécurité

Maintenant que votre réseau est prét à l'emploi, il est recommandé d'activer la sécurité sans fil afin d'empêcher tout accès non autorisé à votre réseau sans fil, de la part d'ordinateurs sans fil de votre voisinage. L'assistant de sécurité vous guide dans ce processus. Cliquez sur « Security Assistant [Assistant de sécurité] » et suivez les instructions apparaissant à l'écran.

IMPORTANT: Executeur l'assistant d'installation à partir de l'ordinateur connecté directement au routeur à l'Étape 1 B.

BELKIN.

Setup CD

Vet

Main Menu >

Setup Assistant

Security Assista

Network Status

Manual Setup

User Manual

Language

Quit

L'assistant L'assistant: L'assistant.

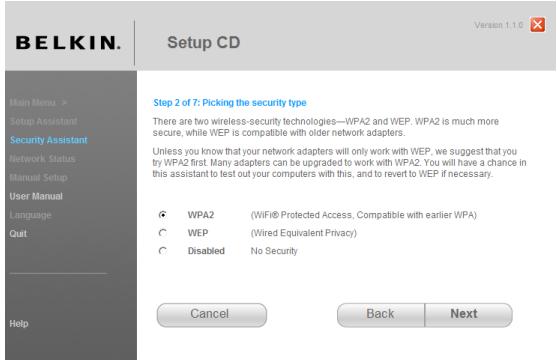

3.1 Choix d'un type de sécurité

Selectionnez le type de sécurité pour votre réseau sans fil et cliquez sur « Next [Suivant] » pour continuer.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

3.2 Création de la clé réseau

Entrez une clé réseau (PSK) pour votre réseau sans fil et cliquez sur « Next [Suivant] »

3.3 Transfert de la clé

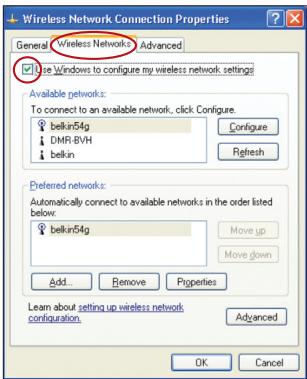

Après avoir configuré un mode de sécurité, vous devrez transférer la clé réseau vers chacun de vos ordinateurs sans fil. Cliquez sur « Transfer Key [Transférer la clé] » si vous vous servez d'une clé USB. Suivez les instructions à l'écran ou cliquez sur « Print [Imprimer] » pour imprimer l'information. Entrez la clé manuellement pour chaque ordinateur sans fil. Cliquez sur « Suivant » pour continuer.

BELKIN.

Setup CD

Version 1.1.0

Main Menu >

Setup Assistant

Security Assistant

Network Status

Manual Setup

User Manual

Language

Quit

Help

3.4 Verification de la connexion

Si tous vos ordinateurs sans fil sont en mesure de se connecter au routeur, cliquez sur « Next [Suisant] ». Si des problèmes surviennent, selectionner « I had problem with at least one computer [Au moins un des ordinateurs n'a pu se connecter] » et cliquez sur « Next [Suisant] ». Ensuite, suivez les instructions qui apparaissent à l'écran.

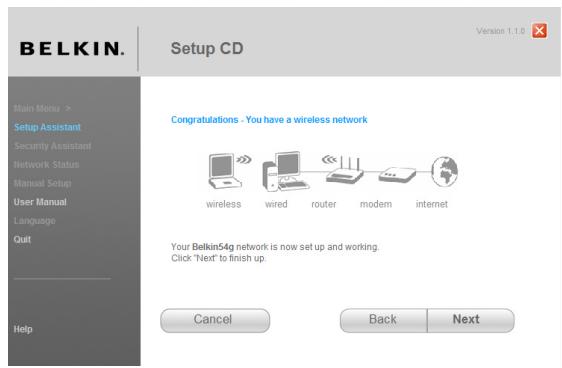

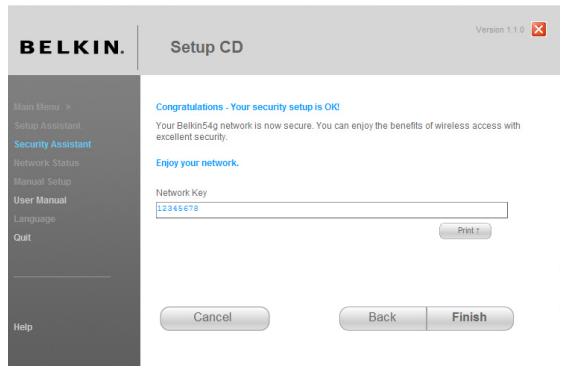

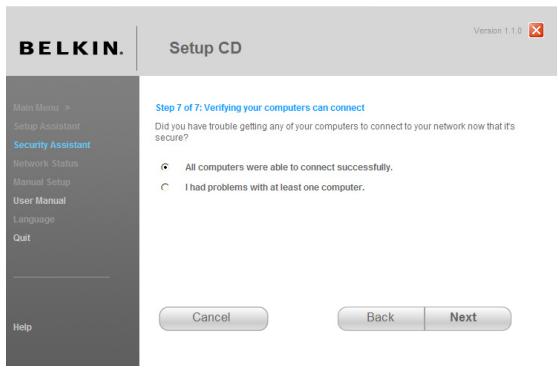

Felicitations

Après avoir vérifié la connexion de vos ordinateurs sans fil, votre réseau est pré et sécurisé. Vous pouvez maintainant vous servir de votre réseau sans fil en toute sécurité. Cliquez « Finish [Terminer] » pour returner au menu principal.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

L'Interface utilisateur évoluée est un outil basé sur le Web, que vous pouze utiliser pour configurer le routeur sans avoir à utiliser l'assistant d'installation. Vous pouze vous en servir aussi pour:gérer les fonctions avances du routeur. À partir de l'interface basée sur navigateur Web, vous pouze effectuer les tâches suivantes :

Voir les paramètres et l'etat actuel du routeur
- Configurer le routeur afin qu'il se connecte à votre FAI, à l'aide des paramètres fournis par celui-ci
- Modifier les paramètres réseau actuels, tels l'adresse IP interne, le pool d'adresses IP, les paramètres DHCP et bien plus encore
- Configurer le pare-feu du routeur afin qu'il fonctionne avec des applications spécifiques (relayage de port)
- Configuration des paramètres de sécurité, tels que la restriction des clients, le filtrage d'adresses MAC, le WEP et le WPA
- Activer la fonction DMZ (zone démilitarisée) pour un ordinateur de votre réseau
- Changer le mot de passer interne du routeur
- Activer/désactiver l'UPnP (Universal Plug-and-Play
- Réinitialiser le routeur

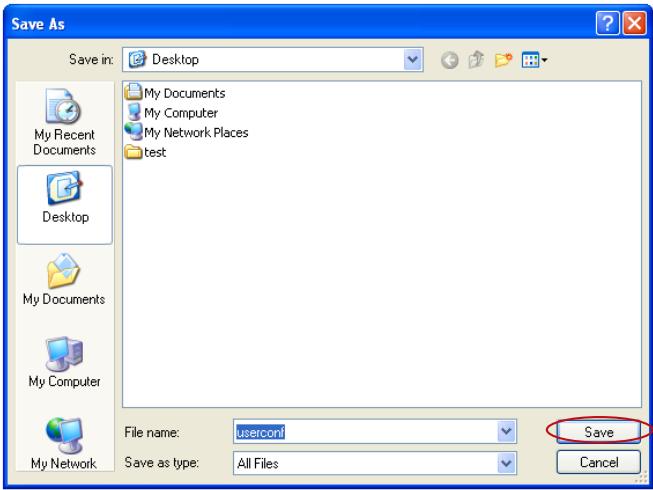

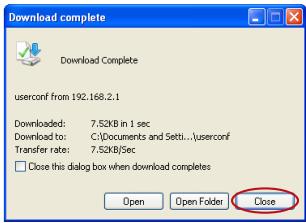

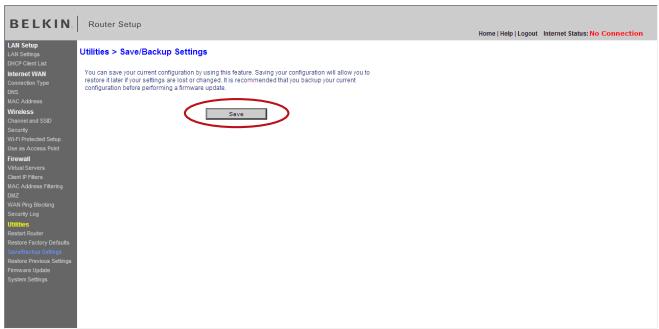

- Sauvegarder les paramètres de configuration
Rétablir les paramètres par défaut du réseau
- Mettre à jour le micrologiciel du routeur

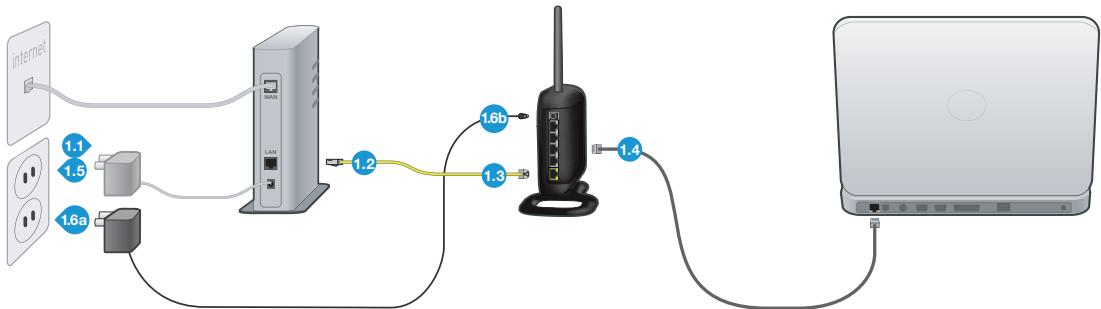

Étape 1 Branchement du routeur

1.1 Pour eteindre le modem, debranchez le bloc d'alimentation.
1.2 Reprezec le cable reseau qui relié votre ordinateur au modem. Débranchez l'extrémité reliée à l'ordinateur et laisser que l'autre extrémité branchée sur le modem.
1.3 Branchez l'extrémité que vous venez de débrancher sur le port nommé « Connection to Modem [Connexion au modem] » situé à l'arrêt du routeur.
1.4 Branchez un nouveau cable réseau (non fourni) pour connecter l'ordinateur à un des ports 1 à 4 sur le routeur. Remarque : le numero de port que vous choisissez n'a pas d'importance.
1.5 Rebranche le bloc d'alimentation de votre modem cable ou ADSL pour l'allumer.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Remarque : Les ports de votre routeur peuvent etre disposés différemment de ceux apparaissant sur l'illustration.

1.6 Avant de brancher le cordon d'alimentation sur le routeur, branchez-le sur la prise murale, puis sur la prise d'alimentation du routeur.

1.7 Vérifiez que le modem est relié au routeur (grace aux voyants lumineux situés à l'avant du routeur). Levoyant vert « Modem » doit être allumé si le modem est correctement branché sur le routeur. Si cela n'est pas le cas, vérifiez à nouveau les branchements.

1.8 Vérifiez que l'ordinaireur est correctement relié au routeur (grace aux voyants lumineux « LAN » 1, 2, 3 et 4). Si l'ordinaireur est connecté correctement, le voyage qui correspond au port numérote auquel vous avez branché l'ordinaireur doit être allumé. Si cela n'est pas le cas, vérifiez à nouveau les branchements.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Étape 2 Configuration de vos paramètres réseau pour'utilisation avec un serveur DHCP

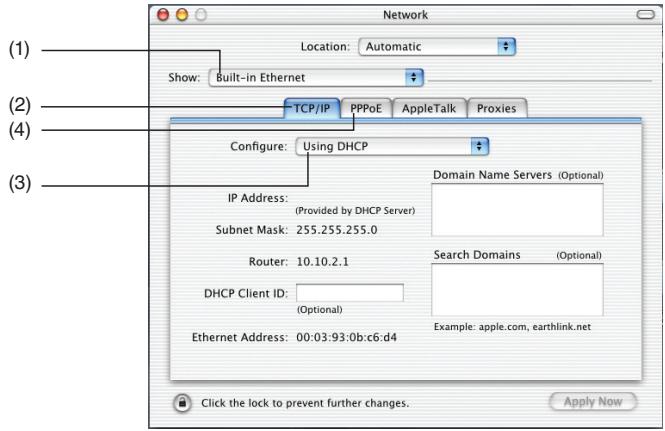

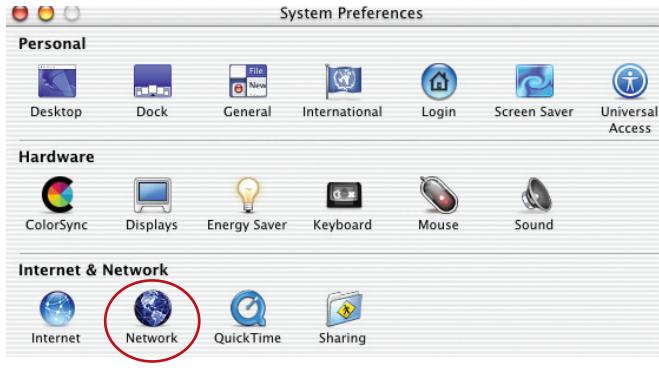

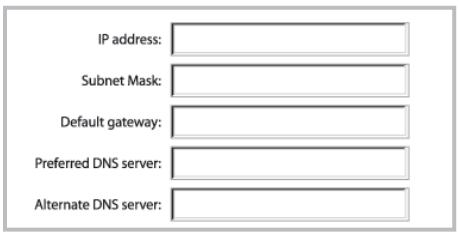

Reportez-vous à la section de ce manuel intitulée « Configuration manuelle des paramétres réseau » pour plus d'informations.

Étape 3 Configuration du routeur pour l'utilisation de l'interface évoluable basée sur navigateur Web

Grçá à votre navigateur Internet, vous pouvez accéder à l'Interfacé utilisateur évoluée basée sur le Web du routeur. Dans la barre d'adresse, tapez « 192.168.2.1 » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche « Entrée »

PRENEZ NOTE : Si vous éprouvez des difficultés d'accès à l'Interface utilisateur Web, allez à la section « Configuration manuelle des paramètres du réseau » .

Address

192.168.2.1

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Connexion au routeur

La page d'accueil du routeur s'affiche dans la fenetre du navigateur. Cette page d'accueil peut etre vue par quiconque désire la voir. Pour apporter des modifications aux parametes du routeur, vousdezvez vous connecter. Cliqueur sur le bouton « Login [Connexion] » ou sur l'un des liens de la page d'accueil pour acceder à I'écran de connexion. Le routeur est livre sans mot de passer. À I'écran de connexion, laissez le mot de passer vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.

Déconnexion du routeur

Seulement un ordinateur à la fois peut se connecter au routeur afin de modifier les paramètres. Une fois l'utilisateur connecté à l'interface pour apporter des modifications, il existe deux méthodes de déconnexion. Cliquez sur le bouton « Logout [Déconnexion] » pour déconnecter l'ordinateur. La seconde méthode est automatique. La connexion expirera après un intervalle de temps donné. Le délambda de temporisation par défaut est 10 minutes. Vous pouvez modifier ce délambda (1 à 99 minutes). Pour de plus amples informations, consultez la section intitulée « Modification du paramètre de temporisation »

Login

Utilisation de l'Interface utilisateur avancée basée sur le Web

La page d'accueil est la première que vous VOYZ quand vous accedez à l'Interface utiliseur evoluée basée sur le Web (IU). La page d'accueil you montre un aperçu de I'etat du routeur et de ses paramétres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. Raccourcis de navigation

Vou pousse passer à n'importe qu'elle autre page de l'IU en cliquant directement sur ces raccourcis. Les raccourcis sont classés par catégories et groupés à l'aide d'onglets pour faciliter l'accès à un paramètre particulier. En cliquant sur l'en-tête violet de chaque onglet, vous obtenez une courte description de la fonction de l'onglet.

2. Bouton Accueil

Le bouton « Accueil » est disponible à chaque page de l'IU. Enclinuant sur ce bouton, vous returnez à la page d'accueil.

3. Indicateur de l'etat de l'Internet

Cet indicateur est visible dans toutes les pages de l'interface utilisateur, et montre l'état de la connexion du router. Lorsqu'il indique « Connected [Connecté] » en bleu, le routeur est connecté à Internet. Lorsque le routeur n'est pas connecté à Internet, l'indicateur affiche « No connection [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du routeur, l'indicateur est mis à jour automatiquement.

4. Bouton Connexion/Déconnexion

Ce bouton vous permet d'ouvrir ou de fermer une session sur le réseau en appuyant sur un bouton. Lorsque vous seront connecté au réseau, ce bouton indique «Logoutn [Déconnexion] ». La connexion au réseau vous transporteera vers une page de connexion séparée, où vous devrez entraure un mot de passer. Lorsque vous seront connecté au réseau, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvez vous déconnecter du réseau. Pour cela, cliquez sur le bouton «Logoutn [Déconnexion] ». Pour plus d'informations sur la connexion au réseau, reportez-vous à la section « Connexion au réseau ».

5. Bouton Aide

Le bouton « Aide » vous permet d'acceder aux pages d'aide du routeur. Vous pouze également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

6. Paramètres LAN

Montre les réglages du (:oté du réseau local (Local Area Network - LAN) du routeur. Pour modifier ces paramètres, cliquez sur l'un des liens (Adresse IP, Masque de sous-réseau, serveur DHCP) ou cliquez sur le lien de navigation rapide « LAN » sur la partie gauche de l'écran.

7. Fonctions

Montre l'etat du pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.

8. Paramètres Internet

Indique les paramètres Internet/WAN du routeur connecté à l'Internet. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide « Internet/WAN » sur la partie gauche de l'écran.

9. Information sur la version

Montre les versions du micrologiciel, du code de démarrage, du matériel, ainsi que le numéro de série du routeur.

10. Nom de la page

La page sur laquelle vous vous trouvez peut être identifiée par ce nom. Ce manuel réfère parfois au nom de ces pages. Par exemple, « LAN > LAN Settings [LAN > Paramètre LAN] » réfère à la page « LAN Settings [Paramétres LAN ] »

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

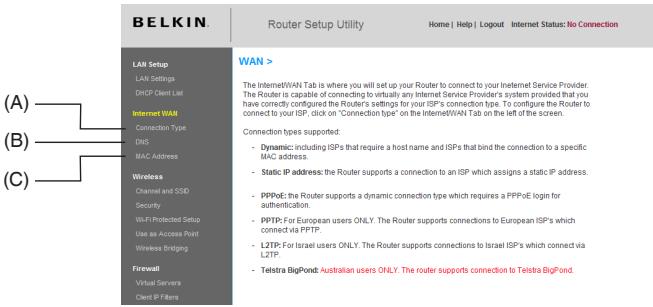

Étape 4 Configurez votre routeur pour la connexion à votre fournisseur d'accès à Internet (FAI)

L'onglet « Internet/WAN » est l'endetroit où vous allez configurer le routeur pour qu'il se connecte à votre Fournisseur d'Accès à Internet (FAI). Le routeur peut se connecter pratiquement à n'importe queit systeme offert par un FAI, si bien sur vous avez configurévelle routeur avec les paramétres appropriés au type de connexion de votre FAI. Les paramétres de connexion du FAI vous sont fournir par celui-ci. Pour configurer le routeur avec les paramétres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (A) sur le cote gauche de I'écran. Sélectionnéveztype de connexion. Si vous FAI vous a fourni des paramétres DNS, cliquez sur « DNS » (2) pour enter l'adresse DNS de votre FAI qui nécessite des paramétres particuliers. Cliquez sur « MAC address [Adresse MAC] » (C) pour cloner l'adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé d'apporter ces modifications, l'indicateur « Internet Status [État de l'Internet] » affiche « Connected [Connecté] » si le routeur a eté correctement configuré.

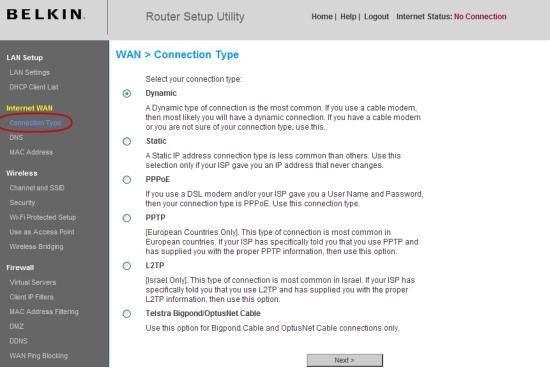

Définition du type de connexion

À partir de la page Type de connexion,CHOisissez le type de connexion dont vous disposez. Pour ce faire, cliquez sur le bouton en regard du type de connexion, puis cliquez sur Next [Suivant].

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Réglage du type de connexion FAI comme « IP Dynamique »

Une connexion de type dynamique est le type de connexion le plus courant, et se retrouve sur les modems cable. Choisir l'option de connexion dynamique est souvent suffisant pour compléter la connexion à votre FAI. Certains types de connexion dynamique peuvent nécessiter un nom d'hôte. Si un nom d'hôte vous a été attribué, vous pouvez le saisir dans l'espace prévu. Le nom d'hôte vous est fourni par votre FAI. Certaines connexions dynamiques peuvent exiger le clonage de l'adresse MAC du PC originellement connecté au modem.

Changer l'Adresse MAC du WAN

Si vous FAI exige une adresse spécifique MAC pour la connexion à son service, vous pouverez saisir une adresse spécifique MAC ou bien cloner l'adresse MAC de cet ordinateur à l'aide de ce lien.

BELKIN

Router Setup Utility

Définition du type de connexion du FAI de type « IP fixe »

La connexion « IP fixe » est moins répandue que les autres types de connexion. Si vous FAI utilise l'adressage IP fixe, vous aurez besoin de votre désaresses IP, de cette pu masque de sous-reseau et de cette de la passerelle FAI. Vous pouze Obtir ces informations auprès de cette FAI ou parmi les documents fournis par toute FAI. Entrez les informations, et cliquez sur « Enregistrer les modifications ». Àpès avoir enregistré les modifications, l'indicateur de l'état de l'Internet affichera « Connecté » si vous routeur est correctement configuré.

BELKIN

Router Setup Utility

Fournie par votre FAI. Saisissez votre adresse IP ici.

2. Masque de sous-reseau

Fournie par votre FAI. Saisissez votre masque de sous-réseau ici.

3. Adresse de passerelle du FAI

Fournie par votre FAI. Saisissez l'adresse de la passerelle FAI ici.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration de la connexion de type PPPoE

La plupart des fournisseurs de services ADSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous connecter à Internet, cette faI utilise probablement le protococque PPPoE pour vous connecter au service. Si vous disposez, chez vous ou au bureau, d'une connexion Internet qui ne nécessite pas de modem, vous pouvez également utiliser le PPPoE.

BELKIN

Router Setup Utility

Vous possedez une connexion PPPoE si :

1) Notre FAI vous a attribué un nom d'utilisateur et un mot de passer, qui sont requis pour vous brancher à Internet.
2) Notre FAI vous a fourni des logiciels tels que WinPOET et Internet300, et vous utilisez ceux-ci pour vous brancher à Internet.
3) Vous doivent double-cliquer une icône sur votre bureau, autre que celle de leur navigateur, pour vous branchier à Internet.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

1. Nom d'utilisateur

Cet endroit est prévu pour y saisir le nom d'utilisateur qui vous a été attribué par le FAI.

2. Mot de passer

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom de Service (Facultatif)

Un nom de service est rarement requis per un FAI. Si vous n'eties pas surs si votre FAI exige un nom de service, laissez ce champ vide.

4. Mon IP Internet

1) Obtenir dynamiquement du FAI:Obtenir l'adresse IP WAN automatiquement du FAI.
2) Adresse IP fixe : Vous doivent entre les informations de votre FAI dans les champs ci-dessous (mon adresse IP).

5. Mon adresse IP

Fournie par votre FAI. Entrez l'adresse IP ici. (Seulement disponible lorsque l'utilisateur seLECTIONNE « Use Static IP address [Utiliser l'adresse IP fixe] » à l'attribution de l'adresse IP ci-dessus.)

6. MTU

Le paramètre MTU ne devrait jamais été modifié, à moins que votre FAI ne vous ait fourni un paramètre spécifique. Apporter des modifications aux valeurs MTU peut causeurs des problèmes pour la connexion à l'Internet, y compris déconnexion de l'Internet, accès lent à l'Internet et difficultés avec des applications Internet qui fonctionnaient correctementAAParavant.

7. Déconnexion après X minutes...

Cette fonction permet de déconnecter automatiquement le routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnecttera de l'Internet après 5 minutes d'inactivité Internet. Cette option doit être utilisée si votre FAI vous facture à la minute.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol)

BELKIN

Router Setup Utility

[Europe seulement]. Des FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très repandu dans les pays européens. Ceci créé une connexion directe avec le système du FAI. Entrez l'information fournie par votre FAI dans le champ prévu à cet effet. Lorsque vous avez terminé, cliquez sur « Enregistrer les modifications ». Àprouv avoir enregistré les modifications, l'indicateur de l'état de l'Internet affichera « Connecté » si votre routeur est correctement configuré.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

1. Compte PPTP

Fournie par votre FAl. Saisissez votre identifiant PPTP ici.

2. Mot de passer PPTP

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom d'hôte

Fournie par votre FAI. Saisissez ici le nom d'hôte.

4. Adresse IP du service

Fournie par votre FAI. Saisissez votre passerelle PPTP/adresse IP de service ici.

5. Mon IP Internet

1) Obtenir dynamiquement du FAI: Obtenir l'adresse IP WAN automatiquement du FAI.
2) Adresse IP fixe : Vous doivent entre les informations de votre FAI dans les champs ci-dessous (mon adresse IP).

6. Mon adresse IP

Fournie par votre FAI. Entrez l'adresse IP ici. (Seulement disponible lorsque l'utilisateur seLECTIONNE « Use Static IP address [Utiliser l'adresse IP fixe] » à l'attribution de l'adresse IP ci-dessus.)

7. Mon masque de sous-reseau

Fournie par votre FAI. Saisissez votre masque de sous-réseau ici. (Seulement disponible lorsque l'utilisateur seLECTIONne « Use Static IP address [Utiliser l'adresse IP fixe] » à l'attribution de l'adresse IP ci-dessus.)

8. ID de connexion (optionnel)

Fournie par votre FAI. Entrez l'identifant de connexion ici.

9. Déconnexion après X minutes...

Cette fonction permet de déconnecter automatiquement le routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnecttera de l'Internet après 5 minutes d'inactivité Internet. Cette option doit être utilisée si votre FAI vous facture à la minute.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Définition du type de connexion si vous étres utiliser de Telstra® Big Pond/OptusNet Cable

Utilisez cette option pour les connexions Bigpond Cable et OptusNet Cable seulement.

Définition des paramètres personalisés du serveur des noms de domaine (DNS)

Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Locators), telles que www.belkin.com, en adresses IP. La plupart des FAI n'exigent pas que cette information ne soit entree lors de la configuration du routeur. La case « Automatic from ISP [Obtenir automatique du FAI] » doit etre cochecé si votre FAI ne vous a pas fourni d'adresse DNS particuliere. Si vous etes utilisez une connexion de type IP fixe, vous pouvez avoir besoin de saisir une adresse DNS spécifique ainsi qu'une adresse DNS secondaire pour que sua connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas a entrar une adresse de DNS. Laissez la case « Automatic from ISP [Obtenir automatique du FAI] » cochecé. Pour entrez les parametres d'adresse DNS, deselectionnez la case « Automatic from ISP [Obtenir automatique du FAI] » et entrez les nombres DNS dans les espaces fournis a cet effet. Cliquez sur « Enregister les modifications » pour enregister les parametes.

BELKIN

Router Setup Utility

Home|Help|LogoutInternetStatus:NoConnection

LAN Setup

LAN Settings

DHCP Client List

Internet WAI

Connection Type

DNS

MAC Address

Wireless

Channel and SSD

Security

Tous les composants du réseau, incluant cartes, adaptateurs et routeurs, possèdent un nombre de série unique appelé adresse MAC. Il est possible que votre FAI enregistre l'adresse MAC de l'adaptateur de leur ordinateur et n'autorise que cet ordinateur à se brancher à Internet. Lorsque vous installez le routeur, c'est sa propre adresse MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin vous permet de « cloner » (copier) l'adresse MAC de l'ordinateur dans le routeur. Cette adresse MAC sera donc lue par le FAI comme étant l'adresse MAC originale et assurera le bon fonctionnement de la connexion. Si vous n'étes pas certain que votre FAI ait besoin de voir l'adresse MAC d'origine, clonez tout simplement l'adresse MAC de l'ordinateur qui était à l'origine connecté au modem. Le clonage de l'adresse n'entrainera aucun problème à votre réseau.

Clonage de votre adresse MAC

Pour cloner votre adresse MAC, assurez-vous d'utiliser l'ordinateur qui est à l'ORIGINE connecté au modem, avant que le réseau ne soit installé. Cliquez sur le bouton « Cloner [Cloner] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » . Notre adresse MAC est maintainant clonée dans le réseau.

Saisie d'une adresse MAC spécifique

Dans certains cas, il se peut que vous ayez besoin d'une adresse MAC WAN spécifique. Vous pouvez en entraîr une manuellement à la page « MAC Address [Adresse MAC ] ». Entrez une adresse MAC dans les espaces fournis à cet effet, puis cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les changements. L'adresse MAC WAN du routeur sera notamment l'adresse MAC spécifiée.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Grçá à votre navigateur Internet, vous pouvez acceder à l'Interfacé utilisateur évoluée basée sur le Web du réseau. Dans votre navigateur, tapez « 192.168.2.1 » (n'entrezaucin élément comme http:// ou www), puis apuyez sur la touche Entrée.

La page d'accueil du routeur s'affiche dans la fenetre du navigateur.

Visualisation des paramètres du réseau local (LAN)

Pour acceder à page d'accueil de l'onglet LAN (réseau local), cliquez sur le titre de celui-ci. Vous y trouvrez une courte description des fonctions. Pour afficher les paramétres ou modifier n'importe quel de ces paramétres de réseau local, cliquez sur « LAN Settings [Paramétres de réseau local] » ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] »

BELKIN

Router Setup Utility

Modification des paramètres de réseau local (LAN)

Tous les paramètres de réseau local (LAN) du routeur peuvent être visualisés et modifiés ici.

BELKIN

Router Setup Utility

L' « Adresse IP » représenté l'Adresse IP interne du routeur. L'adresse IP par défaut est « 192.168.2.1 » Pour acceder à l'interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregister les modifications] ». L'adresse IP可以选择 doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables : 192.168.x.x (ou x est un chiffre compris entre 0 et 255) 10.x.x.x (ou x est un chiffre compris entre 0 et 255).

2. Masque de sous-réseau

Il n'est pas nécessaire de modifier le masque de sous-réseau. Il consiste en une fonction avancée unique à votre routeur. C'est possible de modifier un masque de sous réseau le cas échéant. Toutefois, NE modifiez PAS le masque de sous-réseau à moins d'avoir raison spécifique de le faire. La valeur par défaut est « 255.255.255.0 »

3. Serveur DHCP

Le serveur DHCP rend la mise en œuvre d'un réseau très simple, en attribuant automatiquement des adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « ON [Activé] ». La fonction de serveur DHCP peut être désactiver si nécessaire. Toutefois, si vous désactivez le Serveur DHCP, vous devrez enter manuellement une adresse IP fixe pour chaque des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, Sélectionnéz l'options « Off [Désactifé]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

4. Réserve IP

Il s'agit de l'ensemble d'adresses IP réservé pour l'attribution dynamique aux ordinateurs du réseau. La valeur par défaut est de 2 à 100 (c'est à dire 99 ordinateurs). Pour changer ce nombre, entrez de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le serveur DHCP peut assigner automatiquement 100 adresses IP. Ceci veut dire que vous ne pouvez pas spécifique une réserve d'adresses IP supérieure à 100 ordinateurs. Par exemple, si l'adresse de départ est 50, l'adresse d'acciviée doit être 150 (ou inférieure), afin de ne pas surpasser la limite de 100 clients. L'adresse IP de départ doit être inférieure en nombre à l'adresse IP d'acciviée.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

5. Durée d'autorisation

La durée pendant laquelle le serveur DHCP réservera l'adresse IP pour chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Forever [Toujours] ». La valeur par défaut est « Forever [Toujours] », ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. La prédéfinition d'une durée d'autorisation plus courte, tel que un jour ou une heures, libérera les adresses IP en question après l'écoulement du temps spécifique. Ceci veut en outre dire que l'adresse IP d'un ordinateur peut changer au fil du temps. Si vous avez défini d'autres fonctions avances du routeur, comme la DMZ ou le filtrage des clients IP, celles-ci dépendront de l'adresse IP. Ainsi, il serait préféable que l'adresse IP demeure la même.

6. Nom de Domaine local

Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de Domaine local (nom de réseau) à votre réseau. Il n'est pas nécessaire de modifier ce paramètre à moins qu'un impératif particulier ne vous y oblige. Vous étés libre de donner le nom de votre choix à votre réseau, comme par exemple « Mon réseau »

Affichage de la page Listedes clients DHCP

Vous peuvent visualiser une liste d'ordinateurs (appelés « clients ») connectés à votre réseau. Vous étènes en mesure de visualiser l'adresse IP de l'ordinateur, le nom d'hôte (si l'ordinateur s'en est vu attribuer un), et l'adresse MAC de la carte d'interface réseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » pourmettre la liste à jour. La liste est mise à jour s'il y a eu unquelconque changement.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration des paramètres du réseau sans fil

Pour acceder à page d'accueil de l'onglet « Wireless » (sans fil), cliquez sur le titre de celui-ci. L'onglet « Sans fil » vous permet de modifier aux paramétres de votre réseau sans fil.

BELKIN

Router Setup Utility

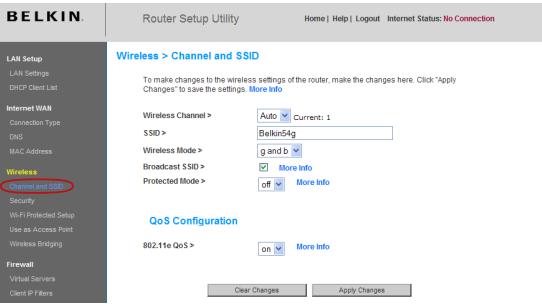

Modification du nom du réseau sans fil (SSID)

Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Le SSID par défaut du routre est « belkin54g ». Vous pouze le modifier selon vos goûts, ou le laisser telquel. S'il y a d'autres réseaux sans fil en fonction dans votre zone, assurez-vous que votre SSID est unique (n'est pas identique au SSID d'un autre réseau sans fil dans votre zone). Pour modifier le SSID, entrez le SSID déséré dans le champ « SSID » et cliquez sur « Apply Changes [Enregister les modifications] » pourrialider le changement. Le changement est immédiat. Si vous modifiez le SSID, vos ordinateurs sans fil doivent aussi être configurés à l'aide de ce même SSID afin qu'ils puissant se connecter à votre réseau sans fil. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

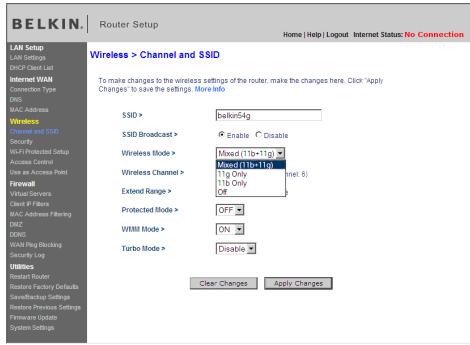

Utilisation de la fonction de commutation entre les modes sans fil

Votre routeur est en mesure de fonctionner sous trois modes sans fil différents : « Mixed (11b+11g) », « 11g Only», « 11b Only » et « Off». Ces modes vous sont décrits ci-dessous.

Mixte (11b+11g)

Dans ce mode, le routeur est compatible avec des clients sans fil 802.11b et 802.11g, de façon simultanée. Ce mode est le mode par défaut, et vous assure une entière compatibilité avec tous les dispositifs Wi-Fi. Si votre réseau comprend à la fois des dispositifs réseau 802.11b et 802.11g, nous vous recommandons le mode « g and b » pour votre在网络. N'apportez des changements à ce paramètre que si vous ledez absolument.

Mode 11g-Only

Ce mode ne fonctionne qu'en présence de clients 802.11g. Ce mode n'est recommandé que si vous désírez empêcher l'accès à votre réseau aux clients 802.11b. Pour basculer vers un autre mode, Sélectionné le mode désiré à partir du menu déroulant à côté de « Mode sans fil ». Ensuite, cliquez sur « Apply Changes [Enregistrer les modifications] »

Mode 802.11b-Only

Il n'est PAS recommendé d'utiliser ce mode à moins que vous ne le deviez absolument. Ce mode existe dans l'unique but de résoudre les problèmes pouvant survenir avec certains adaptateurs 801.11b et n'est PAS nécessaire pour assurer l'interopérabilité entre les normes 802.11b et 802.11g.

Mode « off »

Cette option permet d'eteindre la fonction sans fil.

Quandutiliserlemode 一 1 1 bonly

Parfois, des clients 802.11b plus ancients peuvent ne pas etre compatibles avec le sans fil 802.11g. Ces adaptateurs sont generalement de qualite inférieure et peuvent utiliser des pilotes ou des technologies plus anciennes. Le choix de ce mode peut resoudre certains problèmes rencontres avec ces clients. Si vous croyez utiliser un client faisant partie de cette categorie d'adaptateurs, vérifiez d'abord aprous du fabricant s'il existe une mise a jour des pilotes. S'il n'y a pas de mise a jour disponible, il se peut que l'utilisation du mode « b only » puisse résoudre votre probleme. Veuillez prendre note que l'utilisation du mode « b only » peut diminuer la performance de votre réseau 802.11g.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Modification du canal

Vous pouvezCHOISIR parmi plusieurs canaux de fonctionnement. Aux Etats-Unis, il existe 11 canaux. En Australie, au Royaume-Uni et dans la plupart des pays d'Europe et d'Asie, il existe 13 canaux. Dans un petit nombre de pays, il existe d'autres exigences par rapport aux canaux. Notre routeur est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Le canal par défaut est le 11 (à moins que vous ne résidiez dans un pays où le canal 11 est interdit). Vous pouvez modifier le canal au besoin. S'il y a d'autres reseaux sans fil en fonction dans toute zone, votre réseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres reseaux sans fil. Pour deGXmeures performances, nous vous suggerons d'utiliser un canal eloiigné des autres reseaux sans fil d'au moins cinq canaux Par exemple, si un autre reseau fonctionne sur le canal 11, configurez Your reseau afin qu'il fonctionner sur le canal 6 ou moins. Pour modifier le canal, selectionnez le canal a partir du menu déroulant. Cliquez sur « Apply Changes [Enregister les modifications] » . Le changement est immédiat.

BELKIN.

Router Setup

Home | Help | Logout Internet Status: No Connection

LAN Setup

LAN Settings

DHCP Client L

Internet WAN

Connection Type

DNS

MAC Address

Wireless

Channel and SSD

Security

Utilisation de l'option d'émission du SSDI

Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs experimentés.

Pour plus de sécurité, vous pouvez désigner de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l'abri des ordinateurs recherchant la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, désélectionné la case en regard de « Broadcast SSID [Diffusion du SSID]», puis cliquez sur « Apply Changes [Enregistrer les modifications]». Le changement est immédiat. Chaque ordinateur doitMAINANTER être définir pour se connecter à VOIRSSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Le QoS s'assure que les données prioritaires sur votre réseau, telles que le contenu multimédia et la Voix sur IP (VoIP), ne seront pas « contaminées » par les données transmises sur votre réseau. Basé sur la norme 802.11e, vous pouvez activer/désactiver cette fonction à partir du menu déroulant, où vous pouvez désirir le mode d'accusé de réception de votrechioix. Si vous comptez utiliser le transfert multimédia en temps réel ou la Voix sur IP sur votre réseau, il est recommendé d'activer la fonction QoS.

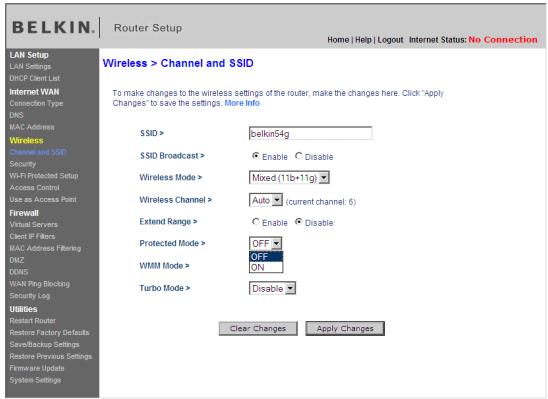

Switch en Mode Protégé

Faisant partie de la spécification du 802.11g, le mode Protégé assure un fonctionnement ajustat des clients et points d'accès 802.11g en présence d'un traffic 802.11b dense dans votre environnement réseau. Lorsque le mode Protégé est ACTIVÉ, le 802.11g balaye l'air pour détector le traffic d'autres réseaux sans fil avant de transmettre les données. Ainsi, lorsque ce mode est utilisé dans un environnement avec un traffic 802.11b DENSE ou importante des interférences, vous obtiendrez une(Meilleure) performance. Si vous vous situez dans un environnement avec très peu, voirou pas du tout, de traffic issu d'autres réseaux sans fil, vous obtiendrez une meilleure performance en désactivant le mode Protégé.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Protection de votre réseau sans fil Wi-Fi®

Il existe plusieurs façon de garantir la sécurité de votre réseau sans fil et protégé vos données des intrus. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprises (y compris les bureaux à domicile).

Au moment de mettre ce manuel sous presse, quatre méthodes de chiffrement sont disponibles.

Nom	Wired Equivalent Privacy 64 bits	Wired Equivalent Privacy 128 bits	Wi-Fi Protected Access-TKIP	Wi-Fi Protected Access 2
Acronyme	WEP 64 bits	WEP 128 bits	WPA-TKIPAES (ou simplement WPA)	WPA2-AES (ou simplement WPA2)
Sécurité	Bon	Mieux	Excellent	Excellent
Caracteristi-ques	Clés fixes	Clés fixes	Chiffrement dynamique de la clé et authentification mutuelle	Chiffrement dynamique de la clé et authentification mutuelle
	Clés de chiffrement basées sur l'algorithmie RC4 (clés de 40 bits)	Sécurité renforcée par rapport au WEP 64 bits en utilisant une clé sur 104 bits, plus 24 bits supplémentaires de données générées par le système.	Le TKIP (temporal key integrity protocol) s'ajoute afin d'assurer la rotation des clés et de renforcer le chiffrement	L'AES (Advanced Encryption Standard) n'entraine pas de perte de performances

Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les dispositifs sans fil Wi-Fi. Le WEP est concu dans le but d'offrir aux réseaux sans fil un niveau de protection comparable à celui des réseaux filaires.

WEP sur 64 bits

Le WEP 64 bits a été introduit la première fois avec un chiffrement de 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composées de données générées par le système (64 bits au total).

Certsains fabricants se refèrent au chiffrement sur 64 bits lorsqu'ils parlent du chiffrement sur 40 bits. Peu après le lancement de la technologie, leschercheurs ont découvert que le chiffrement sur 64 bits était trop simple à décoder.

WEP sur 128 bits

Pour contrer la faillie de sécurité du WEP 64 bits, une méthode de chiffrement plus sécurisée sur 128 bits a été créé. Le WEP 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants se refèrent au chiffrement sur 128 bits lorsqu'ils parlent du chiffrement sur 104 bits.

La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prconnent en charge le chiffrement WEP sur 64 et 128 bits, mais il se peut que vous possédiez un apparéil plus ancien ne prénant en charge que le WEP 64 bits. Tous les produits sans fil de Belkin prconnent en charge le WEP 64 et 128 bits.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Clés de chiffrement

Après avoir choisi le mode de chiffrement (64 ou 128 bits), il est primordial de généran une clé de chiffrement. Si la clé de chiffrement n'est pas la même à travers tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre euxs sur leur réseau.

Vous pouvez entrier votre clé en entrant la clé hexadécimale manuellement ou vous pouze entrier une expression dans le champ « Passphrase [Expression] » et matériel sur « Generate [Générer] » pour créé la clé. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous nevez entrier 10 clés hexadécimales. Pour le WEP 128 bits, vous nevez entrier 26 clés hexadécimales.

Par example :

AF OF 4B C3 D4 = clé 64 bits

C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

L'expression mot de passer WEP n'est PAS la même chose que la clé WEP. Notre routeur se sert de cette expression mot de passer pour générer vos clés WEP, mais les différents fabricants peuvent avoir des méthodes différentes de générer ces clés. Si vous possèdez des apparêls venant de différents fabricants sur votre réseau, la solution la plus simple consiste à utiliser la clé hex WEP de votre routeur ou de votre point d'accès et l'entrée manuelle dans la table de clés hex WEP, dans l'écran de configuration de votre routeur.

Le WPA (Wi-Fi Protected Access) est une nouvelle norme Wi-Fi, surpassant les caractéristiques de sécurité du WEP. Pour utiliser la sécurité WPA, vos dispositifs sans fil doivent être mis à jour avec les logiciels et les pilotes prénant en charge le WPA. Ces mises à niveau sont disponibles sur les sites Web des fabricants de vos dispositifs sans fil. Il existe deux types de sécurité par WPA: WPA-PSK et WPA2.

Le WPA-PSK utilise ce qu'on appelle une clé pré-partagée comme clé réseau. Une clé réseau est en quellesorte un mot de passage composé de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboques. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Le WPA2™ utilise l'AES (Advanced Encryption Standard) pour le chiffrement des données, ce qui apporte un niveau de sécurité plus élevé que le WPA. Le WPA utilise à la fois le protocode appelé Temporal Key Integrity Protocol (TKIP) et l'AES pour le chiffrement.

Pour la liste des produits Belkin prénant en charge le WPA, visitez notre site Web au www.belkin.com/networking.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Partage des clés réseau

La plupart des disposits Wi-Fi désactiver la fonction de sécurité par défaut. Àprouv avoir mis en route votre réseau, vous doivent activer le WEP ou le WPA et vous assurer que tous les disposits sans fil de votre réseau partagent la même clé réseau.

La carte sans fil G pour ordinaire de bureau ne peut pas acceder au réseau parce qu'il utilise une clé réseau différente que cette configurée sur toute routeur sans fil G.

Utilisation d'une clé hexadécimale

Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées par cinq nombres de deux chiffres. Les clés 128 bits complènment 13 nombres à deux chiffres.

Par example :

AF OF 4B C3 D4 = clé 64 bits

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

Dans les cases ci-dessous, créez vos clés en écrivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramétres de chiffrement du routeur et de vos ordinateurs sans fil.

Remarque aux utilisateurs de Mac :Les produits AirPort® d'Apple® ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennet en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration du WEP Chiffrement WEP sur 6

1. Sélectionnez « WEP 64 bits » à partir du menu Mode de sécurité.
2. Àprous avoir sélectionné le mode de chiffrement WEP, vous pouvez entrer votre clé en entrant la clé hexadécimale manuelle. Vous pouvez également entrer votre expression mot de passage. Cliquez sur « Generate [Générate] » pour générer jusqu'à quatre clés hex différentes.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous doivent enter 10 clés hexadécimales.

Par exemple :

AF OF 4B C3 D4 = clé 64 bits

1. Cliquez sur « Enregistrer les modifications » pour enregistrer les modifications.

AVERTISSEMENT :Si vous configrez le routeur sans fil G ou le point d'accès à partir d'un ordinateur doté d'un client sans fil, vousdezvezyou assurer que la sécurité est ACTIVEE pour ce client sans fil. Sinon, vous perdezzvoir connexion sans fil.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Chiffrement WEP sur 128 bits

Remarque aux utilisateurs de Mac : L'option « Passphrase [Expression mot de passer] » ne fonctionne pas pas avec Apple AirPort. Pour la configuration du chiffrement de votre ordinateur Mac, veuillez utiliser la méthode manuelle déscribe à la section suivante.

1. Sélectionnez « WEP » à partir du menu de sécurité déroulant « Allowed Client Type [Type de client autorisé] »
2. Sélectionnez « 128 bits » dans le menu dérouulant « WEP Mode [Mode WEP]».
3. Àprouv avoir sélectionné le mode de chiffrement WEP, vous pouvez entrercoter clé en entrant la clé hexadécimale manuellement. Vous pouvez également cocher la case « Passphrase [Expression mot de passage] » et entrercosuite votre expression mot de salle. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour générer jusqu'à quatre clés hexémentes.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et E et entre 0 et 9. Pour le WEP 128 bits, vous doivent entre 26 clés hexadécimales.

Par exemple :

C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

AVERTISSEMENT: Si vous configUREZ le routeur sans fil G ou le point d'accès à partir d'un ordinateur doté d'un client sans fil, vous doivent vous reconnectcer au routeur et configurer la connection avec la clé de sécurité qui a été créé.

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

Modification des paramètres de sécurité sans fil

Votre routeur comprend la toute derniere norme de sécurité, appelée WPA2 (Wi-Fi Protected Access 2), ainsi que la norme ancienne Wired Equivalent Privacy (WEP). Votre routeur prend également en charge la norme Wi-Fi Protected Setup™ (WPS), qui simplifie la configuration d'un réseau sans fil. Le WPS se sert de méthodes familières, comme la saisie d'un numéro d'identification personnel (PIN) ou appuyer sur un bouton, pour permettre aux utilisateurs de configurer le nom du réseau et des modes de chiffrement de données WPA/WPA2 et d'authentication efficaces. Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, vous devez déterminer la méthode de chiffrement de votrechoix. Pour acceder aux paramétres de sécurité, cliquez sur « Security [Sécurité]», sous l'onget « Wireless [Sans fil] »

Utilisation du Wi-Fi Protected Setup

Le WPS utilise le chiffrement WPA2 (décrit ci-dessous). N'offre pas de sécurité supplémentaire ou renforcée, mais s'occappe plutôt de normaliser la méthode pour sécuriser vous réseau sans fil. Vous pouvez utiliser la méthode parboutou poussoir (logiciel) (Push Button Configuration - PBC) ou la méthode par PIN pour autoriser l'accès à votre réseau sans fil. Voici le principe des deux méthodes :

PBC : Cliquez sur le bouton « Start PBC [Démarrer PBC ] »itué à la page WPS de l'interface utilisateur de votre routeur. Ensuite, amorcez la procédure WPS sur le dispositif client dans les deux minutes qui seront. Consultez la documentation du client à propos de cette procédure. Cliquez sur le bouton « Start PBC [Démarrer PBC ] »a pour effet d'activer automatiquement le WPS. Le client est maintainant ajusté à votre réseau sans fil de façon sécuritaire.

PIN: Le dispositif client possède un numéro d'identification personnel (8 chiffres). Activez le WPS à partir de l'interface utilisateur illustrée ci-dessous. Entrez le PIN du client dans le registraire interne du routeur (accès par cet interface utilisateur). Le client sera ajouté à votre réseau sans fil automatiquement dans les deux minutes qui seront.

BELKIN

Router Setup Utility

1. Wi-Fi Protected Setup (WPS): Activé ou Désactivé.
2. Méthode Personal Information Number (PIN): Selon cette méthode, un client sans fil qui désire acceder à votre réseau doit fournir un PIN de 4 ou 8 chiffres au routeur. Àprous avoir cliqué sur « Inscrite», vous devez débuter la procédure d'établissement de connexion à partir du client dans les deux minutes qui seront.
3. PIN routeur: Si unregistraire externe est disponible, vous pouvez entrier le PIN du routeur dans ceregistraire. Cliquer sur « Générer nouveau code PIN » pour modifier le PIN par défaut. Cliquer sur « Restaurer code PIN par défaut » pour restaurer le PIN par défaut.
4. Méthode Push Button Configuration (PBC): Le PBC est une autre méthode de connexion à un réseau WPS. Appuyez sur le bouton « Start PBC [Démarrer PBC] » de l'interface utilisateur du routeur, puis débutez la procédure PBC sur le dispositif client. Ou encore, cliquez sur le bouton logiciel « Start PBC [Démarrer PBC] » pour débuter la procédure.
5. Méthode de configuration manuelle : Cette section déscrit les paramètres de sécurité par défaut pour tout mode de sécurité autre que le WPS.

Le routeur comprend une fonction WPA2, la deuxième génération de chiffrement WPA, basé sur la norme 802.11i. Elle offre un niveau de protection sans fil plus élevé en combinant une authentification réseau avancée et une méthode de chiffrement AES (Advanced Encryption Standard).

Configuration du WPA

Remarque : Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prenent en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft®. Cette rustine ne fonctionne qu'avac Windows XP. Vous devrez en outre télécharger le plus récent pilote pour votre Carte réseau sans fil G pour ordinateur de bureau ou portable de Belkin, que vous trouvez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Le WPA utilise ce qu'on appelle une « clé pré-partagée » en tant que clé de sécurité. Une clé pré-partagée est en quelles sorte un mot de passage composé de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Le WPA2, c'est le WPA de seconde génération. Il offre une technique de chiffrement plus avancée que le WPA.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. Sélectionnez « WPA/WPA2-Personal (PSK) » à partir de la liste déroulante « Security Mode [Mode de sécurité ] »
2. Sélectionnez « WPA-PSK » pour l'authentication WPA uniquement, ou « WPA2-PSK » pour l'authentication WPA2 uniquement. Vous pouvez également sélectionner « WPA-PSK + WPA2-PSK » pour une authentication de type WPA et WPA2.
3. Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Cette clé pré-partagée permet un accès complet au réseau, y compris les fichiers et les imprimantes partages.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres, selon le type d'accès désiré.

Accès invité

La clé pré-partagée Invité permet un accès exclusivement Internet pour les utilisateurs invitees, évitant ainsi qu'ils puisent pénétrer sur le réseau et avoir accès aux fichiers se trouvant sur vos PC. Saisissez la clé pré-partagée pour l'accès Invité. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cliques sur « Apply Changes [Enregistrer les modifications] » pour terminer.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration du WPA pour les cartes réseau sans fil AUTRES que Belkin

Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables AUTRES que Belkin et qui ne pervan pas en charge le WPA, une rustine de Microsoft, nommé « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite.

Prenez note : Cette rustine ne fonctionne qu'avec Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.

Important : Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez téléchargeé et instalé le pilote le plus récent, que vous trouvezrez sur leur site web.

Systèmes d'exploitation pris en charge :

Windows XP Professionnel
Windows XP Édition Familiale

Configuration de l'Utilitaire réseau sans fil de Windows XP pour utilise du WPA-PSK

Afin d'utiliser le WPA-PSK, assurez-vous d'utiliser l'Utilitaire réseau sans fil de Windows. Procedez comme suit :

1. Sous Windows XP, clique « Démarrer > Panneau de Configuration > Connexions réseaux et Internet »
2. Cliquez avec le bouton droit de la souris sur « Wireless Network Connection Properties [Propriétés connexion réseau sans fil] » et Sélectionnéz « Properties [Propriétés ] »
3. En cliquant avec le bouton droit de votre souris sur « Wireless Networks [Réseaux sans fil ]», vous verrez une fenêtre s'afficher comme suit : Assurez-vous que la case « Utiliser Windows pour configurer mes paramétres réseau sans fil » est cochée.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

1. Sous l'onglet « Wireless Networks [Réseaux sans fil]», cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :

1. Pour l'utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Authentication [Authentication réseau] »
2. Sélectionnez « TKIP » sous « Data Encryption [Chiffrement de données ]». Ce paramètre devra être identique à ce lui que vous configurEZ sur le routreur.
3. Entrez vous clé WEP dans la boîte « Network Key [Clé reseau] »

Important: Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.

1. Clique « OK » pour enregistrer les paramètres.

Utilisation du mode Point d'accès

Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs experimentés. Le routeur peut être configuré pour fonctionner comme point d'accès de réseau sans fil. L'emploi de ce mode empêche l'options de partage IP NAT ainsi que le serveur DHCP. En mode « Point d'accès » (PA), le routeur doit être configuré avec une adresse IP du même sous-réseau que le reste du réseau avec lequel vous désirez étabir une passerelle. L'adresse IP par défaut est 192.168.2.254, celle du masque de sous-réseau 255.255.255.0. Celles-ci peuvent être personalisées.

1. Pour activer le mode PA, Sélectionné « Enable [Activer] » sur la page « Use as Access Point only [Utiliser uniquement comme point d'accès] » Si vous Sélectionné cette option, vous serez en mesure de modifier les paramètres IP.
2. Configurez les paramètres IP se soit qu'ils concordant avec votre réseau. Cliquez sur « Apply Changes [Enregistrer les modifications] » .
3. Branchez un cable du port Modem du routeur à votre réseau existant.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Le routeur joue Maintenant le role de point d'acces. Pour acceder a nouveau a l'interface utilisateur avancée du routeur, saisissez la"s dres adresses MAC, le SSD et le canal.

BELKIN.

Router Setup

Configuration du pare-feu

Votre routeur est équipé d'un pare-feu qui sert à protégger le réseau d'une variété d'attaques de pirates informatiques, y compris :

Le pare-feu masque en outre les ports réseau qui font féquèment l'objet d'attaques. Cesports sont « invisibles», ce qui peut dire qu'ils n'existent pas pour un pirate potentiel et ce en tout temps. Vous pouvez désactiver la fonction de pare-feu au besoin. Désactiver le pare-feu ne rendra pas votre réseau totalément vulnérable aux attaques provenant des pirates informatiques, mais il est recommendé d'activer le pare-feu en tout temps.

Configuration des paramétres de retransmission interne

La fonction de serveurs virtuels vous permet de diriger les appeals de service externes (Internet) tels qu'un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne. Étant給予 que vos ordinateurs internes sont protégés par un pare-feu, les ordinateurs situés hors du réseau (sur Internet) ne peuvent pas y acceder puisqu'ils sont « invisibles ». Vous doivent communiquer avec le fabricant de l'application et déterminer quels paramètres de portes sont requis.

BELKIN

Router Setup

Home|Help|Logout|Internet Status:No Connection

LAN Setup

Configuration des paramètres des serveurs virtuels

Pour entracer les paramètres manuellement, entrez l'adresse IP dans l'espace prévu pour la machine interne (serveur) et les ports requis. Choisissez le type de port (TCP ou UDP), cochez la case « Enable [Activer] » et cliquez sur « Apply Changes [Enregistrer les modifications ] ». Chaque entrée de port d'entree possedeux champes, pouvant contirn 5 caractères maximum. Ces champes délimitant le début et la fin de la plage, soit [xxxxx]-[xxxxx]. Pour chaque entrée, vous pouvez enter une seule valeur de port en remplissant les deux champes avec la meme valeur (par ex. [75000]-[75000] ou une plage etendue (par ex. [75000]-[9000]). Si vous avez besoin de valeurs multiples pour un seul port, ou plusieurs plages et une seule valeur, vous nevez utiliser plusieurs entrées (maximum de 20). Par ex": 1. [7500]-[7500] 2. [8023]-[8023] 3. [9000]-[9000]). Vous pouvez uniquement faire passer un seul port par adresse IP interne. L'ouverture des portes de votre pare-feu risque de comprometre la sécurité de votre reseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommendé de désactiver cette fonction lorsque vous n'utilise pas une application spécifique.

Définition de filtrés IP de clients

Le routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courierlectronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Par exemple, pour restreindre l'accès à internet à un ordinateur particulier, entrez l'adresse IP de l'ordinateur dont vous pouze restreindre l'accès, dans les champs d'adresse IP. Ensuite, entrez « 80 » dans les deux champs de ports. Sélectionné « Both [Les deux]». Sélectionné « Block [Bloquer]». Vous pouze également désirir « Always [Toujours] » pour bloquer l'accès en permanence. Sélectionné en haut la date et l'heure de début, et en bas la date et l'heure de fin. Sélectionné « Enable [Activer]». Cliquez sur « Apply Changes [Enregistrer les modifications] » L'ordinateur à l'adresse IP que vous avez spécifiée ne pourra acceder à l'Internet aux dates et heures que vous avez entreés. Remarque : Assurez-vous d'avoir sélectionné le fuseau horsaire approprié dans « Utilitaires > Paramètres système > Fuseau horsaire »

Configuration du filtrage d'adresses MAC

Le filtrage d'adresses MAC est une fonction de sécurité puissant que qui vous permit de spécifique les ordinateurs autorisés à se connecter au réseau. Tout ordinateur non spécifique dans les paramétres du filtre et qui tente d'acceder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous doivent enter l'adresse MAC de chaque client (ordinateur) de votre réseau, pour permettre à chacun d'acceder au réseau.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Pour activer cette fonctionnalité, sélectionnez « Enable MAC Address Filtering [Activer le filtrage d'adresses MAC] ». Ensuite, entrez l'adresse MAC de tous les ordinateurs du réseau. Pour cela,clistique sur le champ fourni, puis entrez l'adresse MAC de l'ordinateur à ajouter à la liste. Cliquez sur « Add [Ajouter]», puis sur « Apply Changes [Enregister les modifications] » pour enregistrer les paramétres. Une liste de filtrage d'adresses MAC peut containir jusqu'à 32 ordinateurs.

Remarque : Vous ne pourrez pas supprimer l'adresse MAC de l'ordinaire que vous utilisez pour acceder aux fonctions d'administration du routeur (celui que vous utilisez en ce moment).

Activer de la zone demilitarisee (DMZ)

La fonctionnalité DMZ vous permet d'indiquer un ordinateur du réseau qui sera place hors du pare-feu. Ceci peut être nécessaire si le pare-feu cause des problèmes avec une application telle qu'un jeu ou une application de visioconfidence. Servez-vous de cette fonction au besoin. L'ordinateur de la DMZ n'est PAS protégé contre les attaques des pirates. Remarque : Si vous FAI vous fournir des adresses IP publiques supplémentaires (WAN), d'autres ordinateurs peuvent être place hors du pare-feu, si chacun de ces ordinateurs utilise une adresse IP publique (WAN) différente.

Pour placer un ordinateur dans la DMZ, entrez les derniers chiffres de son adresse IP dans le champ « IP », puis cliquez sur « Enable [Activer] » Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration du client DNS Dynamique (DDNS) du routeur

Voudevez you insire au service gratuite de mise a jour de DynDNS.org avant d'utiliser cette fonction. Aprees you etre inscrit, veuillez suivre les etapes ci-dessous.

Firewall > DDNS

1. Sélectionné DynDNS en tant que « Service DDNS »
2. Entrez votre nom d'utilisateur DynDNS dans le champ « User name [Nom d'utilisateur] »
3. Entrez votre mot de passer DynDNS.org dans le champ « Password [Mot de passer] »
4. Entrez votre nom de Domaine DynDNS.org dans le champ « Domain Name [Nom de domaine] »
5. Cliquez sur « Apply Changes [Enregistrer les modifications] » pourmettre à jour l'adresse IP.

Lorsque votre FAI modifie l'adresse IP qui vous est attribuée, le routeur s'occupé de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuellement, en cliquant sur le bouton « Update Dynamic DNS [Mise à jour DNS Dynamique] »

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

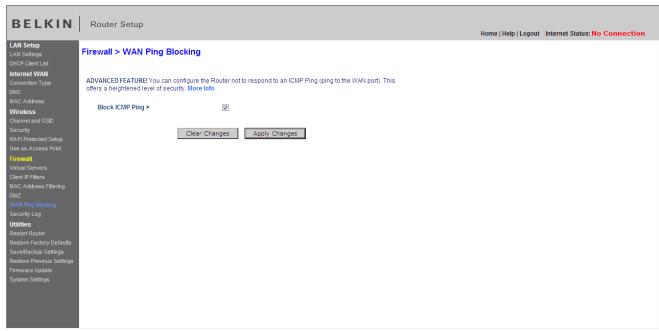

Blocage du ping WAN

Les pirates informatiques utilisent une technique appelée « pinging » pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en receivevant une réponse de la part de celle-ci, un pirate informatique peut decide de s'intéresse à ce qui se trouve derrière cette adresse. Le routeur peut être définir de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de votre routeur.

Pour désactiver la réponse au ping, sélectionnez « Block ICMP Ping [Bloquer le ping ICMP]», puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le routne ne répondra pas aux pings ICMP.

Onglet « Utilities [Utilitaires] »

Cet écran vous permet de:gérer plusieurs paramètres du routeur et accomplir certaines tâches administratives.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Redemarrage du routeur

Il peut parfois etre utile de redemarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redemarrage ou le réamorcage du routeur ne supprimera AUCUN de vos parametes de configuration.

Redémarrer le routeur pour rétablit le fonctionnement normal

1. Cliquez sur le bouton « Restart Router [Redémarrer le routeur] »

Utilities > Restart Router

1. Le message suivant apparait. Cliquez sur « OK »

Windows Internet Explorer

1. Le message suivant apparait. Le redémarrage du routeur peut prendre jusqu'à 25 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

Windows Internet Explorer

1. Le compte à rebours de 25 secondes apparait à l'écran. Lorsqu'il parvient à zéro, le routeur est redémarré. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saississez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Rétablissement des paramètres par défaut du constructeur

Cette option rétablira les paramètres du routeur vers les paramètres par défaut du fabricant. Nous vous recommendons de faire une copie de sauvégarde de vos paramètres avant de rétablit la configuration par défaut.

1. Cliquez sur le bouton « Restore Defaults [Rétablir les Paramètres] »

Utilities >Restore factory defaults

Restore factory defaults

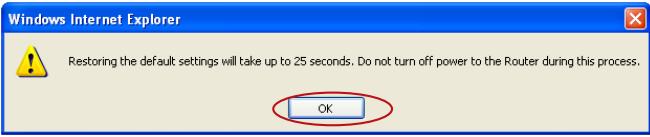

1. Le message suivant apparait. Cliquez sur « OK »

2. Le message suivant apparait. Rétablit les paramètres par défaut comprend le redémarrage du routeur. Ceci peut prendre jusqu'à 25 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

1. Le compte à rebours de 25 secondes apparait à l'écran. Lorsqu'il parvient à zéro, les paramètres par défaut du réseau sont rétablis. La page d'accueil du réseau doit apparaitre automatiquement. Si tel n'est pas le cas, saississez l'adresse du réseau (par défaut = 192.168.2.1) dans la barde de navigation de votre navigateur.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Enregistrement de la configuration actuelle

Vous pouvez sauegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablit plus tard si vous perdrez les paramètres ou s'ils sont modifiés. Nous vous recommendons de faire une copie de vos paramètres avant demettre à jour le micrologiciel.

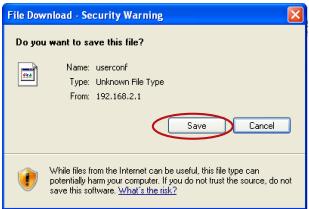

1. Cliquez « Browse [Parcourir] ». La fenêtre « File Download [Téléchargement de fichier] » apparait. Cliquez sur « Save [Enregistrer] »

Table des matieres

SECTIONS 1

2

3

4

5

6

7

8

9

10

1. Une fenêtre apparait. Elle vous permet de sélectionner l'emplacement où vous souhaitez enregistrer le fjichier de configuration. Sélectionnez un emplacement. Vous pouvez donner à votre fjichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut « user.conf ». Assurez-vous de donner un nom au fjichier de façon à pouvoir le retrouver ultérieurement. Lorsque vous avez choisi l'emplacement et le nom du fjichier, cliquez sur « Save [Enregistrer] »

1. Lorsque la sauvegarde est terminée, vous verrez la fenetre ci-dessous. Cliquez sur « Close [Fermer] »

Votrecfguration est maintainant sauvegardee.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

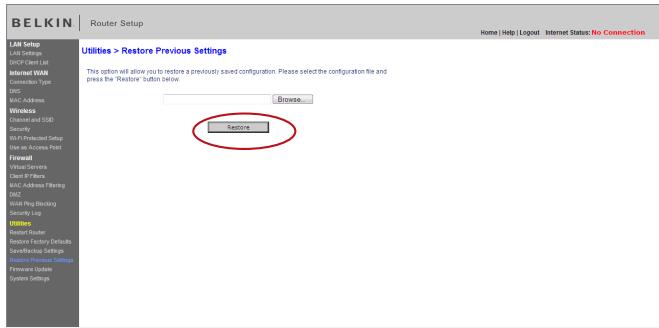

Rétablissement d'une configuration précédente

Cette option vous permet de rétablier une configuration sauvégardée préalablement.

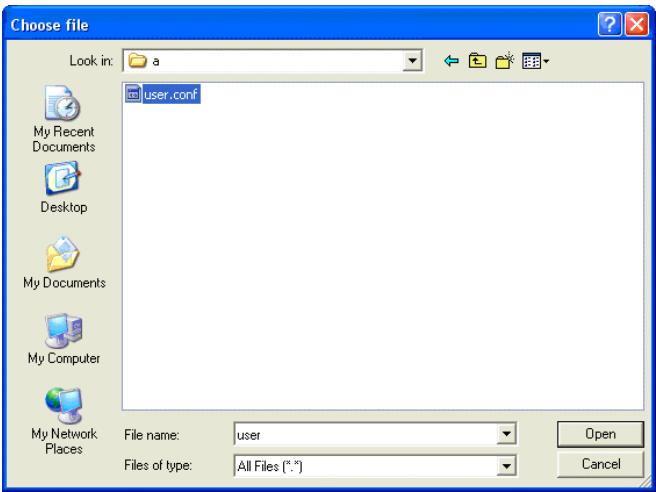

1. Cliquez « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrara pour vous permettre de désirer l'endetroit où se trouve le fichier de configuration. Tous les fichiers de configuration se terminent par l'extension « .conf ». Localisez le fichier de configuration désiré et double-cliquez sur celui-ci.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. Patientez pendant que le routre charge le filchier de configuration. La page d'accueil du routre doit apparfaître automatique. Si tel n'est pas le cas, saisissez l'adresse du routre (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

BELKIN. Ruter Setup

Home|Help|Logout|Internet Status:Connected

Mise à jour du micrologiciel

De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du routeur. Ces mises à jour peuvent contenir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, etmettre à jour notre micrologiciel avec la toute dernière version.

Recherche d'une nouvelle version du micrologiciel

À la page http://www.belkin.com/support/downloads.asp, entrez la référence Belkin « F5D7231-4 » dans le champ « Recherche ». Clique sur « Search [Rechercheer] »

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Mise à jour du micrologiciel du routeur

1. À la page de mise à jour du micrologiciel, cliquez sur « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre deCHOISIR I'endetroit où se trouve le fichier de mise à jour du micrologiciel.

1. Parcourez afin de localiser le fichier que vous venez de télécharger. Sélectionné le fichier en double-cliquant sur le nom du fichier.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintainant l'emplacement et le nom du fidchier que vous venez de sclectionner. Cliquez sur « Update [Mettre à jour] »

Utilities > Firmware update

1. Un message vous demande si vous estes certain de pouvoir continuer. Cliquez sur OK

2. Un autre message apparait. Il vous informe que le routeur peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur est en cours de redémarrage. Cliquez sur « OK »

Windows Internet Explorer

1. Le compte à rebours de 45 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la mise à jour du micrologiciel du routeur est terminée. La page d'accueil du routeur doit apparaître automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

La mise à jour du micrologiciel est terminée.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Modification des paramètres système

À la page des Paramètres du Système, vous pouvez entraîr un nouveau mot de passer administrateur, régler le fuseau horsaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur.

Entrer ou modifier le mot de passer administrateur

Le routeur est livre SANS mot de passer défini. Si par souci de sécurité vous désirer ajouter un mot de passer, vous pouvez le configurer ici. Écrivez votre mot de passer et conservez-le dans un endroit sur, puisque vous en aurez besoin plus tard pour vous connecter au routeur. Nous recommendans aussi l'ajout d'un mot de passer si vous prévoyez utiliser la fonction de gestion à distance du routeur.

Modification du début de temporisation de la connexion

L'option de temporisation de la connexion vous permet de déterminer une plage horaire pendant laquelle vous pouvez être connecté à l'interface de configuration avancée du routeur. La temporisation début lorsqu'il n'y a plus d'activité. Par exemple, vous avez apporté des modifications au niveau de l'interface de configuration évoluée sur le Web, puis vous avez quitté l'ordinateur sans cliquer sur «Logoutn [Déconnexion] ». Ennant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au routeur pour apporder d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes.

Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du routeur.

BELKIN

Router Setup

Définition d'un fuseau horsaire

Le routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisé par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionnez le fuseau horaire du pays dans lequel vous résidez. Si vous résidez dans une région qui applique l'horaire d'été, cochez la case pres de l'options « Enable Daylight Saving [Applicant l'heure d'été] » L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et obtenir une ↔ponse. Vous ne pouvez pas modifier l'horloge vous-même.

Activer de la gestion à distance

Avant d'activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZ-VOUS D'AVOIR D'DEFINED VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d'apporter des changements aux paramétres de votre routeur, où que vous soyez grâce à l'Internet. Il existe deux méthodes de gestion à distance du routeur. La première consiste à acceder au routeur depuis un endroit quelsconque d'Internet en sélectionnant « Any IP address can remotely manage the Router [Toute adresse IP peutGER le route à distance] ». Lorsque vous aurez entree toute adresse IP WAN depuis un ordinateur sur Internet, un ecran de connexion apparaitra. Vous dévrez y entre le mot de passer du routeur. La seconde méthode consiste à autoriser une seule adresse IP spécifique à gérer le routeur à distance. Cette méthode est la plus sécurité, mais la moins pratique. Pour y avoir recours, entrez l'adresse IP autorise à acceder au routeur dans le champ fourni à cet effet, puis selectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisé à gérer le routeur à distance] ». Avant d'activer cette fonction, il est FORTEMENT RECOMMANDÉ d'entrer un mot de passer administrateur. Si vous laissiez le mot de passer vide, vous autorise potentiellement des intrusions sur le routeur.

Activer/Désactiver l'UPnP

L'UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routeur. C'est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP. Certaines applications nécessit que le pare-feu du routeur soit configuré selon certains paramétres pour fonctionner ajustement. Pour ce faire, vous doivent habituellesment ouvrir des ports TCP et UDP. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le routeur, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désirez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « System Settings [Paramétrés du système] ». Cliquez sur « Apply Changes [Enregister les modifications] » pour enregister les modifications.

Activation/Désactivation de la mise à jour automatique du micrologiciel

Cette innovation permet au routeur, grâce à une fonction intégrée, de vérifier automatiquement l'existence d'une nouvelle version du micrologiciel et de vous avertir lorsqu'elle est disponible. Lorsque vous vous connectez à l'interface évoluée du routeur, ce dernier effectue une vérification pour savoir s'il existe une nouvelle version du micrologiciel. Si tel est le cas, vous en étés informé. Vous pouvez désirir de télécharger cette nouvelle version ou de l'ignorer. Au départ, cette fonction du routeur est activée. Pour la désactiver, Sélectionnez « Disable [Déactiver]», puis cliquez sur « Apply Changes [Enregister les modifications] »

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Afin que vous ordinateur puisse communiquer efficacement avec votre routeur, vous devrez modifier les parametes TCP/IP de votre ordinateur à DHCP.

Configuration manuelle des paramètres réseau sous Windows 2000, NT, XP ou Vista

1. Cliquez sur « Démarrer», « Paramètres » puis « Panneau de Configuration »
2. Cliquez deux fois sur l'icone « Network and dial-up connections [Connexions réseau et accès à distance] » (Windows 2000) ou sur l'icone « Network [Réseau] » (Windows XP).
3. Cliquez avec le bouton droit de la souris sur la connexion au réseau local associée à votre carte réseau, puis selectionnez « Properties [Propriétés] » dans le menu déroulant.
4. Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local ]», Sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP) ]», puis clèzque sur le bouton « Properties [Propriétés] » L'écran suivant apparait :

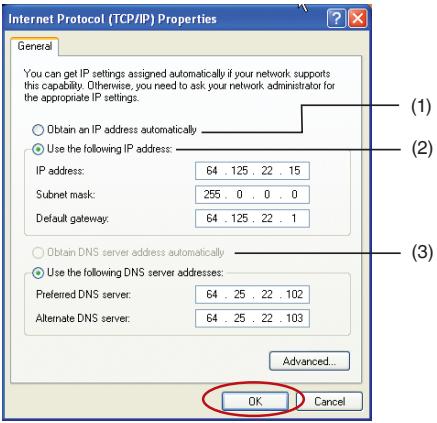

5. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est selectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. Si elles ne sont pas déjà sélectionnées,CHOIsissez les options «Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et «Obtain DNS server address automatically [Obtenir les addresses des serveurs DNS automatiquement]» (3). Cliquez sur « OK »

Votre(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Configuration manuelle des adaptateurs réseau sous Windows 98SE ou Me

1. Clique avec le bouton droit de la souris sur « Network Neighborhood [Voisinage réseau] » et sélectionnez « Properties [Propriétés] » dans le menu dérounant.

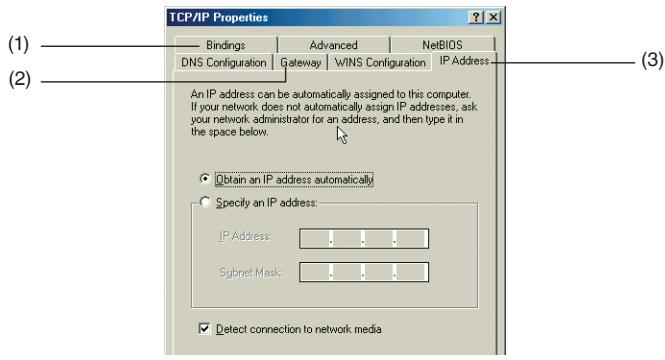

2. Sélectionnez « TCP/IP -> settings [TCP/IP -> paramètres] » pour la carte réseau installée. Vous verrez l'écran suivant.
3. Si l'option « Specify an IP address [Spcifier une adresse IP] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'ad处方 dans le tableau ci-dessous. Vous dévre entrez ces informations dans le routeur.
4. Écrivez l'adresse IP et le masque de sous-réseau de l'onglet « IP Address [Adresse IP] » (3).
5. Cliquez sur l'onglet « Gateway [Passerelle] » (2). Notez l'adresse de la passerelle dans le tableau.

1. Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Inscrivez les adresses DNS dans le tableau.
2. Si elle n'est pas déjà sélectionnée, choisissez l'options « Obtain IP address automatically [Obtenir automatique une adresse IP] » sur l'onglet des addresses IP. Cliquez sur « OK »

Redemarrez l'ordinateur. Lorsque l'ordinateur redémarre, votes(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur.

Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouvez également suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur après que celui-ci soit configuré pour acceder à l'Internet.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Configuration manuelle des paramètres réseau sous Mac OS jusqu'à v9.x

Afin que党的建设 paise communique efficacement avec la routeur, you devrez modifier les parametes TCP/IP de vaue Mac a DHCP.

1. Déroulez le menu Pomme. Sélectionnez « Control Panels [Tableaux de bord] », puis « TCP/IP »

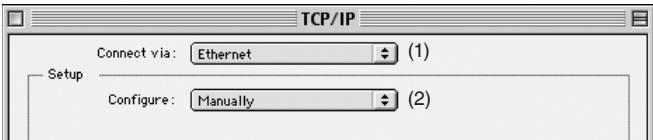

2. Vous verrez le tableau de bord TCP/IP. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu déroulant « Connect via: [Connector via.] » (1).

1. À côté de « Configure [Configurer] » (2), si l'option « Manually [Manuellement] » est sélectionnée, votre routte devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. SiILA n'est pas déjà fait, au niveau de « Configure [Configurer]», choisissez « Using DHCP Server [Utiliser le serveur DHCP] ». Ceci permet d'indiquer à l'ordinateur qu'il doit tener une adresse IP auprès du routeur.

1. Fermez la fenêtre. Si vous avons apporté des modifications, la fenêtre suivante apparait. Cliquez sur « Save [Enregistrer] »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos paramètres réseau sont maintainant configurés de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Configuration manuelle des Adaptateurs reseau sous Mac OS X v10.x

1. Cliquez sur I'icone « System Preferences [Prefrences système] »

1. Sélectionnez « Network [Réseau] » à partir du menu « System Preferences [Préférences du système ] »

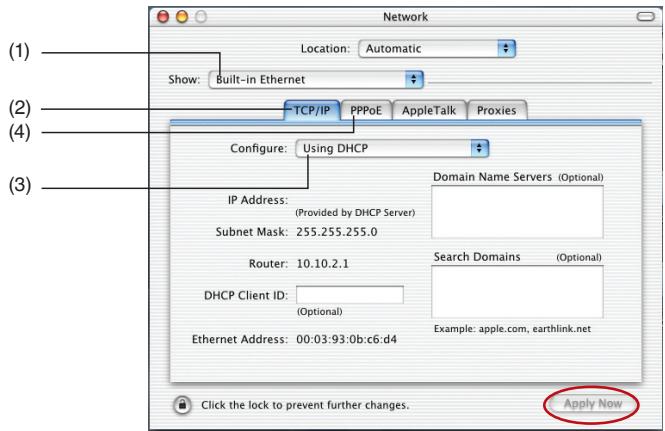

1. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (1) à côté de « Show [Montrer]», dans le menu « Network [Réseau]».
2. Sélectionnez l'onglet « TCP/IP » (2). À côté de « Configure [Configurer] » (3), vous devriez voir « Manually [Manuellement ] » ou « Using DHCP [Utiliser DHCP] » Si tel n'est pas le cas, vérifie dans l'onglet « PPPoE » (4) que l'options « Connect using PPPoE [Se connecter via PPPoE] » n'est PAS sélectionnée. Si c'est le cas, vous déverrez configurer votre routre pour une connexion de type PPPoE, utiliser cette nom d'utilisateur et mot de passer.

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

1. Si l'option « Manually [Manuellement] » est selectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez enter ces informations dans le routeur.

1. SiILA n'est pas déjà fait, au niveau de « Configure [Configurer]»,CHOISSEZ « Using DHCP Server [Utiliser le serveur DHCP] » (3).Ensuite,clinque sur « Apply Now [Appliquer maintainant] »

Votre(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

La plupart du temps, vous n'aurez pas besoin de modifier les parametres de votre navigateur Web. Si vous éprouvrez des difficultés à acceder à l'Internet ou à l'interface utilisé basée sur navigateur Web, modifiez alors les parametres de votre navigateur avec les parametres recommends dans cette section.

Internet Explorer 4.0 ou version ultérieure

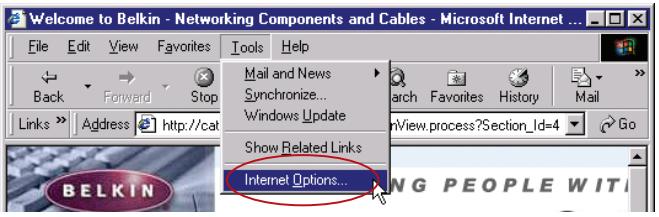

1. Lancez votre navigateur Web. Dans le menu « Tools [Outils]», Sélectionnéz la commande « Internet Options [Options Internet] »

1. À l'écran « Internet Options [Options Internet] », trois可以选择 sont possibles : « Never dial a connection [Ne jamais étabir de connexion]», « DialWhenever a network connection is not present [Étabir une connexion s'il n'existe pas de connexion réseau] » et « Always dial my default connection [Toujours étabir la connexion par défaut]». Si vous le pouvez, Sélectionnez l'options « Never dial a connection [Ne jamais étabir de connexion]». Si vous ne pouvez pas, passez à l'étape suivante.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

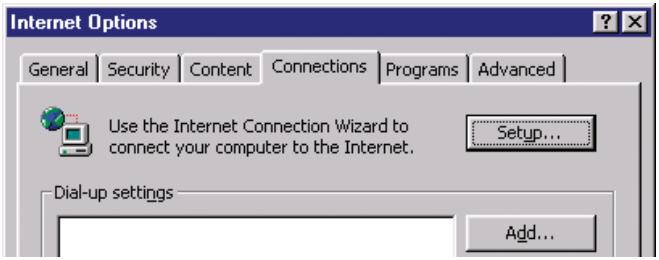

1. À l'écran « Internet Options [Options Internet]»,-cliquez sur « Connections [Connexions]», puis sélectionnez « LAN Settings... [Paramètres du réseau local] »
2. Assurez-vous qu'aucune de ces options n'est cochée : « Automatically detect settings [Détector automatiquement les paramètres de connexion] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] » . Cliquez sur « OK » . Ensuite, cliquez de nouveau sur « OK » à la page « Internet Options [Options Internet] » .

Netscape Navigator 4.0 ou version ultérieure

1. Lancez Netscape. Dans le menu « Edit [Edition]», cliquez sur « Preferences [Préférences] »
2. Dans la fenêtre « Preferences [Préférences] », clique sur « Advanced [Avancé]», puis sélectionnez « Proxies [Serveurs proxy]». Dans la fenêtre « Proxies [Serveurs proxy] », sélectionnez « Direct connection to the Internet [Connexion directe à Internet]».

Table des matieres

SECTIONS 1 2 3 4 5 6 7 8 9 10

Problème :

Le CD d'installation ne démarre pas automatiquement.

Solution :

Si le CD-ROM ne lance pas l'assistant d'installation de façon automatique, il se peut qu'un autre programme utilise par toute ordinateur interfere avec le lecteur de CD-ROM.

1. Si l'écran de l'assistant n'apparait pas dans les 15 à 20 secondes, ouvre votre lecteur de CD-ROM en double-cliquant sur l'icone « My Computer [Poste de travail] » et insérez le CD-ROM.

1. Ensuite, cliquez deux fois sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de démarrer l'installation.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

1. L'assistant doit demarrer dans les secondes qui suivent. Si ce n'est pas le cas et si une fenêtre affichtant le contenu du CD apparait, double-cliquez sur l'icone appelée « SetupAssistant.exe »
2. Si l'assistant ne démarre toujours pas, consultez la section « Configuration Manuelle de vos paramètres réseau » (en page 86 de ce manuel) pour une autre méthode.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

L'assistant L'assistant

Solution :

Si l'Assistant d'installation est incapable de trouver le routeur pendant le processus d'installation, veuillez vérifier les points suivants :

1. Si l'assistant d'installation est incapable de trouver le routeur pendant le processus d'installation, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall.

Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est désactivé, vous déverrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau.

Veuillez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

1. Mettez le routeur hors tension pendant 10 secondes, et mettez-le ensuite sous tension de nouveau. Assurez-vous que le voyant d'alimentation est allumé. Il doit être de couleur verte. Si tel n'est pas le cas, assurez-vous que le bloc d'alimentation est bien branché sur le routeur et branchez l'autre extrémité sur une prise murale.
2. Assurez-vous de la présence du cable (utilisez le cable fourni avec le routeur) branché entre (1) le port réseau (Ethernet) situé à l'arrière de l'ordinaireur et (2) I'un des ports LAN, numérotés de 1 à 4 et situés à l'arrière du routeur.

Remarque: L'ordinateur ne doit PAS être branché sur le port « Modem » à l'arrête du routeur.
4. Éteignez puis redémarrez votre ordinateur, et relancez l'assistant d'installation.

Si l'assistant d'installation est toujours incapable de tracer le routeur, consultez la section « Configuration manuelle des paramètres réseau » pour la procédure d'installation.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

L'assistant: L'assistant: L'assistant:

Solution :

Si I'Assistant d'installation est incapable de brancher le routeur à l'Internet, veillez vérifier les points suivants :

1. Utilisez les suggestions de dépannage de l'assistant d'installation. Si l'écran de dépannage n'apparait pas automatiquement, cliquez sur le bouton « Troubleshoot [Dépannage] » situé à l'angle inférieur droit de la fenêtre de l'assistant d'installation.
2. Si votre FAI utilise un nom d'utilisateur et un mot de passer, assurez-vous qu'illes sont correctement saisis. Certains nombres d'utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple : [e-mail]. La partie « @MonFAI.fr » du nom d'utilisateur est peut-être tout aussi nécessaire que votre nom d'utilisateur.

Si vous éprouvez des difficultés à acceder à l'Internet, passez à la page 86 du manuel, intitulée « Configuration manuelle des paramétres réseau ».

Problème :

• L'assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.
  Je ne peux pas me connecter à l'Internet. Levoyant « Internet » du routeur est étèint, et levoyant « Modem » clignote.

Solution :

Si vous ne pouvez vous connecter à l'Internet, si levoyant « Internet » est étéint et si levoyant « Modem » clignote, il se peut que votre modem ou votre routne ne soient pas connectés convenablement.

1. Assurez-vous que le cable réseau entre le modem et le routeur est bien branché. À cette fin, nous vous recommendons fortement l'utilisation du cable fourni avec votre modem cable ou DSL. L'une des extrémétés du cable doit être branchée sur le port « Modem » du routeur et l'autre extrémité sur le port réseau de votre modem.
2. Mettez le modem cable ou DSL hors tension pendant 3 minutes, en débranchant son bloc d'alimentation. Ensuite, mettez-le sous tension de nouveau. Cette mesure peut aider le modem à reconnaître le routeur.
3. Débranche l'alimentation du routeur pendant 10 secondes, puis rebranche-la. Cette mesure permettra au routeur de tenter de nouveau d'entrez en communication avec le modem.

Si levoyant « Modem » sur le routeur ne s'allume pas après les étapes précédentes, veuillez contacter l'assistance technique Belkin.

1. Éteignez puis redémarrez votre ordinateur.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
- Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur est étèint, et le voyant « Internet » clignote.

Solution :

Si vous ne pouvez vous connecter à l'Internet, si levoyant «Modem» est allumé et si levoyant « Internet » clignote, il peut que le type de connexion ne soit pas compatible avec le type de connexion offert par votre FAI.

Si vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l'adresse IP, le masque de sous-reseau ainsi que l'adresse de la passerelle. Veuillez consultar la section intitulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
Si votre connexion est de type PPPoE, votre FAI vous attribue un nom d'utilisateur ainsi qu'un mot de passée et, parfois, un nom de service. Assurez-vous que le type de connexion du routeur est configuré à PPPoE et que les paramètres sont correctement entrés. Veuillez consulter la section intitulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
- Vous devrez probablement configurer votre routeur selon les paramétres spécifique des癜 FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à : http:// web.belkin.com/support et entrez « ISP » (Interface anglophone seulement.)

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Problème :

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
- Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur clignote, et le voyant « Internet » est allumé en continu.

Solution :

Si levoyant « Modem » clignote, si levoyant « Internet » est allumé en continu et si vous ne pouvée acceder à l'Internet, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall and Norton Personal Firewall.

Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est déactivé, vous devrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau.

Veuillez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir désactiver votre pare-feu, veuillez contacter l'assistance technique de Belkin.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

Je n'arrive pas à me connecter sans fil à Internet.

Solution :

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les voyants sur votre routeur. Les voyageurs doivent être comme suit :

Levoyant d'alimentation doit etre allumé.
- Levoyant « Internet » doit être allumé, et ne doit pas clignoter.
Levoyant 代 Modem 一 doit etre allumé ou clignoter.

1. Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icone dans la barre de tâches, à l'angle inférieur droit de l'écran. Si vous utilisez une carte sans fil Belkin, l'icone de la barre de tâches devrait ressembler à celle-ci:

1. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possédez. Toutefois, n'importe quel utiliser doit posseder une liste de « Available Networks [Réseaux disponibles]», soit les réseaux auxquels vous pouvez vous connecter.

Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?

Oui, le nom de mon réseau apparaît – allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet mais mon réseau apparaît dans la liste ».

Non, le nom de mon réseau n'apparait pas - allez à la section initulée « Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste »

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste.

Solution :

Si le nom de réseau apparait dans la liste des réseaux disponibles, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (chiffrement), vous devrez entraîr la clé réseau. Pour de plus amples informations concernant la sécurité, consultez la section « Protection de votre réseau sans fil Wi-Fi » de ce manuel.
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Problème :

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste.

Solution :

Si le nom de votre réseau n'apparait pas dans la liste réseauaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinaireur, autant que possible, afin qu'il soit situé de 1,5 à 3 mètres du routeur. Fermez l'utilitaire de configuration réseau sans fil, et rouvrez-le. Si le nom de votre réseau sans fil apparait maintainant dans la liste des réseaux disponibles, il se peut que votre problème soit dû à la portée ou à une interférence. Reportez-vous à la section « Choix de l'emplacement de votre dispositif réseau sans fil » de ce Manuel de l'utilisateur.
2. À l'aide d'un ordinateur connecté au routeur sans fil via un cable réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l'onglet de configuration du Canal et du SSID du routeur sans fil.

Si vous ne pouvez toujours pas acceder à Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

Mon réseau sans fil ne fonctionne pas toujours.

Le transfert de données est parfois très lent.

La force du signal est faible.

J'éprouve des difficultés à étabir/maintenir une connexion de type RPV (réseau privé virtuel).

Solution :

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les apparheils diminuent lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrier une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparheils metalliques peuvent aussi affecter la qualité du signal. Ainsi, à l'intérieur, la portée de vos apparheils sans fil va de 30 à 60 metres. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur.

Modification du canal sans fil

Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur est 11. Vous pouvez désirir à partir de plusieurs autres canaux, dépendamment de votre région. Consultez la page 48 - « Modification du canal sans fil » pour de plus amples informations concernant le choix du canal.

Limiter le débit de données sans fil

Limiter le débit de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les Connexions réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, Sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet « Général». (Les utilisateurs de Windows 98SE devront seLECTIONner la carte sans fil à partir de la liste, etclinquer ensuite sur Propriétés.) Choisissez ensuite l'onglet « Advanced [Avancé] » et sélectionnéla propriété « Rate [Débit]». Les cartes clients sans fil sont habituellément configurées de façon à ajuster automatiquement le débit de transmission. Toutefois,eci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale,les débits de transmission plus lent sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouvie cesui qui convient à votre environnement. Veuillez notes que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilisateur de votre carte sans fil.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

Comment puis-je etendre la portee de mon reseau sans fil ?

Solution :

Belkin yous recomande l'utilisation d'un des produits suivants afin d'etendre la portee de sua reseau sans fil, chez yous ou au bureau :

• Point d'accès sans fil Un point d'accès sans fil peut en effet doubler la portée de votre réseau sans fil. Un point d'accès se positionne généralement dans une zone non couverte par votre routeur sans fil G et est relié au routeur grâce à un cable Ethernet ou par le câblage électrique de votre domicile à l'aide des deux adaptateurs CPL Ethernet.
  Pour les réseaux sans fil 802.11g (54g^TM) Belkin vous offre un point d'acces/amplificateur de signal qui peut se connecter sans fil à un routeur sans fil 802.11g de Belkin, sans cable Ethernet ou adaptateurs CPL Ethernet.

Ces produits Belkin sont disponibles chez votre détaillant Belkin, ou directement de Belkin.

Pour obtenir de plus amples informations sur comment étendre la portée de votre réseau, visitez : www.belkin.com/networking et découvert le produit suivant :

Point d'accès/Amplificateur de signal sans fil G de Belkin (F5D7130)

Adaptatour CPL Ethernet (F5D4070)

Adaptateur USB CPL (F5D4070)

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur ou mon point d'accès Belkin.

Solution :

1. Connectez-vous à votre routeur ou votre point d'accès sans fil.

Ouvrez votre navigateur Web et entrez l'adresse IP du réseau ou du point d'accès sans fil. (L'adresse par défaut du réseau est 192.168.2.1 et celle du point d'accès est 192.168.2.254.) Appuyez sur le bouton « Login [Connexion]»,itué au coin supérieur droit du clavier, pour vous connecter au réseau. Un message vous demande d'entrez votre mot de passer.Si vous n'avez pas encore créé un mot de passer personnalisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] »

Cliquez sur l'onglet « Wireless [Sans fil] » à la gauche de votre écran. Cliquez sur l'onglet « Encryption [Chiffrement] » ou « Security [Sécurité] » pour acceder à la page des paramétres de sécurité.

1. Sélectionnez « WEP 128 bits » dans le menu déroulant.
2. Àprouv avoir sélectionné le mode de chiffrement WEP, vous pouvez entrevoir clé hexadécimale WEP manuellement ou vous pouvez entrener une expression mot de salle dans le champ « Passphrase [Expression mot de salle] » et clicker sur « Generate [Générer] » pour créé la clé WEP à partir de l'expression mot de salle. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous doivent entre 26 clés hexadécimales.

Par example :

C3 03 OF AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de votre routeur sans fil est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous configUREZ le routeur sans fil ou le point d'accès à partir d'un ordinateur doté d'un client sans fil, vous doivent assurer que la sécurité est ACTIVÉE pour ce client sans fil. Sinon, vous nepasrez Your connexion sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennet en charge le chiffrement sur 64 bits ou 128 bits.

Veuillez vérifier la version de votre produit Apple Air port. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte/mon adaptateur réseau Belkin.

Solution :

Votre carte client doit utiliser la même clé que votre routeur ou point d'accès sans fil G. Par exemple, si votre routeur sans fil ou utilise la clé 00112233445566778899AABBCC, votre carte réseau doit être paramétrée de façon à utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avance] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
2. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avances de votre carte réseau sans fil Belkin.
3. Sous longlet « Wireless Network Properties [Propriétés réseau sans fil ]», Sélectionnez un réseau dans la liste « Available networks [Rééaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »

4. Sous « Data Encryption [Chiffrement de données]», Sélectionnez « WEP »

5. Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.

6. Entrez votre clé WEP dans la boîte « Network Key [Clé réseau] »

Important : Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et -7. Pour le WEP sur 128 bits, vous doivent entrée 26 clés hexadécimales. Cette clé réseau doit être identique à la clé que vous avez assignée à votre routeur ou point d'accès sans fil G.

Par exemple : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramétres.

Si vous n'utilise pas une carte sans fil Belkin, consultez son manuel de l'utilisateur.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

Est-ce que les produits Belkin prennett en charge le WPA ?

Solution :

Remarque :Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les techniciels et les pilotes qui le prenent en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft. Cette rustine ne fonctionne qu'avac Windows XP.

You pouze telecharger le patch ici :

http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4-abec-274845dc9e91&displaylang=en

Vous devrez en outre télécharger le plus recent pilote pour votre Carte réseau sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouvrez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Voupez telecharger les tout derniers pilotes à l'adresse http://web. belkin.com/support, pour les produits suivants :

F5D7000, F5D7001, F5D7010, F5D7011, F5D7230-4, F5D7234-4, F5D7231-4, F5D7130

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routeur ou mon point d'accès sans fil Belkin, pour mon réseau domestique.

Solution :

1. À partir du menu dérouulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA-PSK »
2. À « Encryption Technique [Technique de chiffrement]», désisissez « TKIP » ou « AES». Ce paramètre devra être identique à celui des clients que vous configuruez.
3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, espaces ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma carte client (carte réseau ou adaptateur), pour mon réseau domestique.

Solution :

Les clients doivent utiliser la même clé que le routeur ou le point d'accès sans fil G. Par exemple, si le routeur ou le point d'accès sans fil G est configuré avec la clé « Clé réseau de la famille Dupont », tous les clients doivent utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
2. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avances de votre carte réseau sans fil Belkin.

3. Sous l'onglet « Wireless Network Properties [Propriétés réseau sans fil ]», Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »

4. Sous « Network Authentication [Authentication réseau]»,CHOISSEZ « WPA-PSK »

5. Entrez votre clé WPA dans la boîte « Network Key [Clé réseau] »

Important :Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous doivent enter de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez assignée à votre routeur ou point d'accès sans fil G.

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramétres.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma carte client (carte réseau ou adaptateur), pour mon réseau d'entreprise.

Solution :

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
2. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avances de votre carte réseau sans fil Belkin.

3. Sous longlet « Wireless Network Properties [Propriétés réseau sans fil ]», Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »

4. Sous « Network Authentication [Authentication réseau]»,CHOISSEZ « WPA »

5. Sous l'onglet « Authentication [Authentication]», désisissez les paramètres définisés par l'administrateur de votre réseau.
6. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramétres.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma carte client AUTRE que Belkin, pour mon réseau domestique.

Solution :

Pour les cartes réseau sans fil pour ordinateurs de bureau ou portables AUTRES que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite.

http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4-abec-274845dc9e91&displaylang=en

Remarque: Cette rustine ne fonctionne qu'avac Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez télécharge et installé le pilote le plus recent, que vous trouvrez sur leur site web.

Systèmes d'exploitation pris en charge :

Windows XP Professionnel
Windows XP Édition Familiale

Activier le WPA PSK

1. Sous Windows XP, cliquez Demarrer > Panneau de Configuration > Connexions reseaux et Internet.
2. Cliquez avec le bouton droit de votre souris sur l'onglet « Wireless Networks [Réseaux sans fil] » L'écran « Wireless Network Connection Properties [Propriétés connexion réseau sans fil ] » apparait. Assurez-vous que la case « Utiliser Windows pour configurer mes paramètres réseau sans fil » est cochée.
3. Sous l'onglet « Wireless Networks [Réseaux sans fil ]», cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :
4. Pour l'utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration réseau] »
5. Sélectionnez « TKIP » sous « Data Encryption [Chiffrement de données ] ». Ce paramètre devra être identique à ce lui que vous configurerés sur le routeur ou le point d'accès sans fil G.
6. Entrez vous clé WEP dans la boîte « Network Key [Clé réseau ] »

Important: Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.

1. Cliquez « OK » pour enregistrer les paramètres.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Quelle est la différence entre 8802.11b, 802.11g, 802.11a et N?

À l'heure actuelle, il existe quatre normes de réseaux sans fil qui transmettent des données à des débits maximaux différents. Chaque norme est basée sur le radical 802.11(x), utilisé par la IEEE, l'organisme responsable de la certification des normes réseaux. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Le N, quand à lui, transmet à 300 Mbps. Pour de plus amples informations, consultez le tableau suivant.

Technologie sans fil	G(802.11g)	G+ MIMO(802.11g avec MIMO MRC)	N MIMO(projet 802.11n avec MIMO)	N1 MIMO(projet 802.11n avec MIMO)
Débit*	Jusqu'à54 Mbps*	Jusqu'à54 Mbps*	Jusqu'à300 Mbps*	Jusqu'à300 Mbps*
Fréquence	Les appareils domestiques courants tels que téléphones sans fil et jours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et jours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et jours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et jours à micro- ondes可能出现 interférer avec la bande sans autorisation 2,4 GHz
Compatibilité	Compatible avec le 802.11b/g	Compatible avec le 802.11b/g	Compatible avec le projet 802.11n** et 802.11b/g	Compatible avec le projet 802.11n** et 802.11b/g
Couverture*	Jusqu'à 120 mètres*	Jusqu'à 305 mètres*	Jusqu'à 360 mètres*	Jusqu'à 427 mètres*
Avantage	Populaire : grande popularité pour le partage d'une connexion Internet	Meilleure couverture avec débit plus stable	Meilleure couverture et débit plus rapide	Technologie de pointe : le meilleurdébit et la meilleure couverture

• La portée et le débit de la connexion dépendent de l'environnement de votre réseau.
  **Ce routne est compatible avec ces produits basés sur la même version des specifications du projet 802.11n. Une mise à jour logicière peut être nécessaire pour deGXIeurs résultats.

Déclaration FCC

Déclaration DE CONFORMITE À LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Nous, Belkin International, Inc., sis au 501 West Walnut Street, Compton, CA 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :

F5D7234-4

auquel se refère la presente déclaration :

est conforme aux normes énoncées à l'alinéa 15 de la réglementation de la FCC. Son fonctionnement doit satisfaire aux deux conditions suivantes : (1) cet appeareil ne peut pas provoquer d'interférences nuisibles et (2) cet appeareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîrner un fonctionnement non désiré.

Attention : Exposition aux radiations dues aux fréquences radio

Il est conseilé d'utiliser l'appareil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, la placer de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales. Cet émetteur ne doit pas être utilisé conjointement ou place avec tout autre émetteur ou antenné.

Avertissement de la Commission Fédérale des Communications (FCC)

Cet apparéil a été testé et satisfait aux limites établies pour les apparéils numériques de classe B, conformément à l'alinéa 15 de la règlementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génère, utilise et peut irradier une énergie de fréquence radio.

S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision. Toutefois, il n'est nullement garanti que des interférences ne seroduiront pas dans certaines installations. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'apparéil sous et hors tension, l'utiliseur est invite à tester et à corriger l'interférence en prénant une des mesures suivantes :

Réorienter ou changer de place l'antenne de réception.
Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter le revendeur ou un technician en radio/TV pour obtenir de l'aide.

Attention : Toute modification, de quelque nature que ce soit, non acceptée expressément par l'autorité en charge du respect de sa conformité aux normes en vigueur risquérait de vous priver du droit d'utiliser l'appareil.

REMARQUE IMPORTANTE :

Déclaration sur la radioexposition de la FCC :

Cet apparéil est conforme aux limites d'exposition aux radioféquences de la FCC établies pour un environnement non contrôle. Cet équipement ne doit pas être placé ni utilisé de sorte que l'émetteur se trouve dans un rayon inférieur à 20 cm entre celui-ci et votre corps.

Cet émetteur ne doit pas être utilisé conjointement ou place avec tout autre émetteur ou antenne.

Le fonctionnement 2,4 GHz de ce produit aux États-Unis est limitée aux canaux 1 à 11 par le micrologiciel.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Modifications

La réglementation de la FCC souligne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin International, Inc., lui retire le droit d'utiliser l'appareil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme à la norme RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Son fonctionnement doit satisfaire aux deux conditions suivantes :

1) cet apparéil ne peut pas provoquer d'interférence nuisible et
2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entrainer un fonctionnement non désiré.

REMARQUE IMPORTANTE :

Déclaration sur la radioexposition de IC :

Cet apparéil est conforme aux limites d'exposition aux radiofréquences d'IC établies pour un environnement non contrôle. Cet équipement ne doit pas être placé ni utilisé de sorte que l'émetteur se trouve dans un rayon inférieur à 20 cm entre celui-ci et votre corps.

Cet émetteur ne doit pas être utilisé conjointement ou place avec tout autre émetteur ou antennae.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union Européenne

Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté Européenne.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthèses).

EN 60950 (IEC60950)-Securité des produits
EN 300 328 - Conditions techniques exigées pour les apparèils radio
EN 301 489-Conditions generales en matière de compatibilité electromagnétique pour les apparèils radio.

Consultez la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique
EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Garantie à vie limitée du produit de Belkin International, Inc.

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit le produit Belkin pour toute la durée de vie du produit.

En cas de problème

Garantie du produit

Belkin s'engage à réparer ou à remplaner Gratisement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit). Belkin se reserve le droit demettre fin, sans avis préalable, à la production de n'importe queel produit et rejette toute garantie limite consistent en la réparation ou au remplacement de ces produits dont la fabrication a cesseré. Si Belkin n'est pas en mesure de réparer ou de remplaner le produit (par exemple, parce que sa production a été arrêtée), Belkin proposera soit un remboursement ou une note de crédit pour l'achat d'un autre produit de Belkin.com, pour un montant égal à celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale et après déduction de la valeur équivalent à son usage normal.

Exclusions de la garantie

Toutes les garanties précités sont nulles et non avenues si le produit Belkin n'est pas retourné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin déterminque que le produit Belkin a été installé de façon inappropriée ou modifié d'une quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalismisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (baisses ou affaisements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Belkin se reserve le droit d'examiner le produit Belkin endommage. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin déterminée, à son entière discrétion, qu'il serait impossible d'expédier l'équipement endommage à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retour, ainsi que pour l'estimation, seront entièrement à la charge de l'acheteur. L'équipement endommage doit être disponible pour inspection jusqu'à au règlement de la demande de réclamation. Lorsqu'un règlement intervient, Belkin se reserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHEANT, SONT D'UNE DURÉE LIMITÉE AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certain pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limits ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TODT PRODUIT BELKIN, MÉME LORSQU'IL A ETÉ AVISE DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
Certsains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations d'exclusions précités peuvent ne pas s'appliquer dans votre cas.

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Pour en savoir plus sur la récapération de ce produit, visitez http://environmental.belkin.com

Utilisation restreinte dans certains pays. Equipement de classe 2

Table des matieres

SECTIONS 1

2 3

4

5

6

7

8

9

10

Assistance technique gratuite* *Hors coût de communication nationale

www.belkin.com

Vous trouvez des informations techniques supplémentaires sur le site www.belkin.com dans la section d'assistance technique-. Pour contacter le service d'assistance technique par téléphone, veillez composer le numero correspondant dans la liste ci-contre*.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www.belkin.com/de/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/ www.belkin.com/fr/networking/
RÉPUBLIQUE TCHÉQUE	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	0972519123	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/networking/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPAGNE	902 - 02 43 66	www.belkin.com/es/networking/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/networking/
SUISSE	08 - 48 00 02 19	www.belkin.com/de/networking/ www.belkin.com/fr/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

belkin.com

Belkin Ltd.

NN106GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt,

France

Belkin GmbH

Hanebergstrasse 2

80637 Munich

Allemagne

Belkin Iberia

C/ Anabel Segura, 10

planta baja, Of-2

28108, Alcobendas, Madrid

Espagne

© 2008 Belkin International, Inc. Tous droits réservésToutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays

PM01110ea-A

F5D7234-4
