SWITCH POUR PÉRIPHÉRIQUES USB 2X1 #F1U201EA - Switch USB BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch USB 2 ports ordinateur (modèle 2x1)
Marque	Belkin
Modèle	F1U201EA
Nombre d'ordinateurs connectables	2
Nombre de périphériques USB partagés	1
Connectique ordinateur	2 ports USB type B
Connectique périphérique	1 port USB type A
Alimentation	Par bus USB (auto-alimenté)
Dimensions (H x L x P)	27,5 x 58 x 81,25 mm
Poids	22,68 g
Température de fonctionnement	5 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Systèmes d'exploitation supportés	Windows 98 SE, Me, 2000, XP ; Mac OS X.x
Logiciel inclus	Logiciel de commutation sur CD-ROM
Fonctions principales	Partage d'un périphérique USB entre 2 ordinateurs ; commutation par logiciel ou raccourci clavier
Garantie	1 an
Contenu de l'emballage	Switch, CD d'installation, manuel utilisateur, guide d'installation rapide, carte d'enregistrement
Certifications	FCC classe B, CE, ICES-003

FOIRE AUX QUESTIONS - SWITCH POUR PÉRIPHÉRIQUES USB 2X1 #F1U201EA BELKIN

Combien d'ordinateurs peuvent partager un périphérique avec ce switch ?

Ce modèle F1U201EA permet de connecter jusqu'à 2 ordinateurs sur un seul périphérique USB.

Quels systèmes d'exploitation sont compatibles ?

Le switch est compatible avec Windows 98 SE, Me, 2000, XP et Mac OS X.x.

Comment basculer l'accès au périphérique entre les ordinateurs ?

Vous pouvez cliquer sur l'icône d'état USB dans la barre des tâches et sélectionner "Switch" (Commuter), ou utiliser le raccourci clavier CTRL + F11 (Windows) ou Alt + F11 (Mac).

Le switch nécessite-t-il une alimentation externe ?

Non, l'alimentation se fait par le bus USB, aucune prise secteur n'est nécessaire.

Quels types de périphériques puis-je partager ?

Vous pouvez partager tout périphérique USB 1.1 : imprimante, scanner, appareil photo, stockage externe, etc.

Comment savoir à quel ordinateur le périphérique est connecté ?

L'icône dans la barre des tâches indique l'état : connecté à votre ordinateur, connecté à un autre ordinateur, ou occupé (en cours d'utilisation par un autre).

Faut-il installer un logiciel avant de brancher le switch ?

Oui, il est impératif d'installer le logiciel fourni sur CD avant de brancher le switch à l'ordinateur.

Puis-je utiliser le switch sans le CD ?

Le logiciel est nécessaire pour la commutation. Si le CD est perdu, vous pouvez télécharger le pilote depuis le site belkin.com.

Que faire si le périphérique n'est pas reconnu ?

Vérifiez que les pilotes du périphérique sont installés, que le switch est correctement branché et que l'ordinateur cible a bien le focus via le logiciel de commutation.

Le switch est-il compatible USB 2.0 ?

Le switch est conçu pour USB 1.1. L'utilisation d'un périphérique USB 2.0 est possible, mais la vitesse sera limitée à 12 Mbit/s (USB 1.1).

MODE D'EMPLOI SWITCH POUR PÉRIPHÉRIQUES USB 2X1 #F1U201EA BELKIN

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

130 rue de Silly 92100 Boulogne-Billancourt, France [phone] [phone] fax

Belkin Iberia

Avda. Cerro del Aguila 3 28700 San Sebastián de los Reyes, Spain [phone] [phone] fax

Partagez un périphérique USB avec un maximum de quatre ordinateurs

Présentation 2

Caractéristiques techniques. 2 Contenu de l'emballage 2 Configuration requise. 2

Installation 4

Installation du logiciel sous Windows 4 Installation du matériel 7 Légende 8 Accès au périphérique USB 8

Information 9

Merci d'avoir choisi ce Switch pour périphériques USB Belkin (le switch). Le switch permet à plusieurs ordinateurs d'accéder à un périphérique compatible USB 1.1 comme une imprimante, un appareil photo, un scanner ou un périphérique de stockage externe. Le switch facilite le partage d'un périphérique. En plus de son boîtier pratique, vous pouvez accéder instantanément à vos périphériques USB grâce à notre nouveau logiciel de commutation simple d'utilisation. Une fois branché, votre périphérique est disponible pour tous les ordinateurs reliés, vous évitant de devoir le débrancher et le rebrancher d'un ordinateur à l'autre. Le switch est assorti d'une garantie Belkin de 1 an et d'une assistance technique gratuite.

Ce manuel vous donnera des détails sur votre nouveau switch, de l'installation et du fonctionnement jusqu'au dépannage, dans le cas peu probable où vous rencontrez un problème.

Pour une installation rapide, reportez-vous au Guide d'installation rapide fourni avec votre switch.

Caractéristiques techniques

Référence : F1U201, F1U401

Alimentation : par le bus

Port périphériques USB : USB de type A

Port ordinateur USB : USB de type B

Boîtier : plastique à résistance élevée aux chocs

Dimensions : F1U201 27.5 (H) x 58 (L) x 81,25 mm (P)

F1U401 27.5 (H) x 82 (L) x 81,25 mm (P)

Poids: F1U401 31,75 g

F1U201 22,68g

Température de fonctionnement: 5^ 40^

Température de stockage: -20° ~ 60 °C

Garantie : 1 an

Contenu de l'emballage

• Switch pour périphériques USB
• CD d'installation du logiciel
• Manuel de l'utilisateur
• Guide d'installation rapide
• Carte d'enregistrement du produit

Configuration requise

• Windows® 98 SE, Me, 2000, XP Mac OS X. x

Illustrations de l'unité

Installation du logiciel sous windows

Avant de commencer, assurez-vous que :

1. le switch n'est pas relié à l'ordinateur;
2. Votre système d'exploitation est pris en charge par le switch;
3. vos périphériques USB sont compatibles avec les ordinateurs connectés.

Procédure d'installation du logiciel :

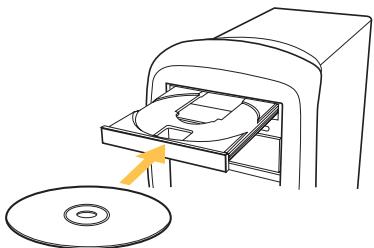

1. Placez le CD dans le lecteur de CD de l'ordinateur.

1. Cliquez avec le bouton droit de la souris sur « My Computer » (Poste de travail).
2. Cliquez deux fois sur le lecteur de CD-ROM.
3. Cliquez deux fois sur le fichier « Setup.exe »

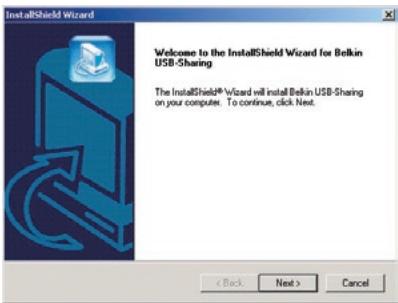

4. Pour commencer l'installation, cliquez sur « Next » (Suivant).

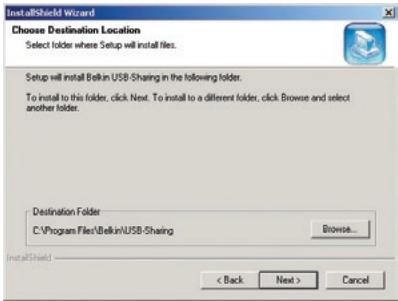

1. Le programme installera les fichiers dans le dossier indiqué sous « Destination Folder » (Dossier de destination). Pour installer vers ce dossier, cliquez sur « Next » (Suivant). Pour installer vers un autre dossier, cliquez sur « Browse » (Parcourir), puis sélectionnez un autre dossier.

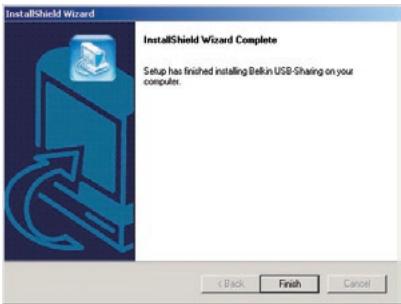

1. Lorsque l'assistant InstallShield a terminé, cliquez sur « Finish » (Terminer).

Une icône sera placée sur votre bureau.

Branchement d'un périphérique USB au switch

1. Branchez le connecteur A du périphérique USB sur un port USB A libre du switch.
2. Installez les pilotes de votre périhérique USB. Reportez-vous au mode d'emploi du périhérique pour plus d'informations sur l'installation des pilotes.

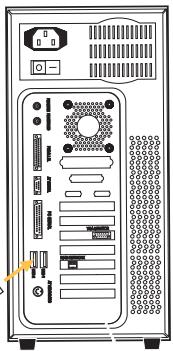

Connexion des ordinateurs au switch

1. Branchez le connecteur de type A du cable USB sur le port USB disponible de votre ordinateur USB.
2. Branchez le connecteur B du cable USB sur un port libre du switch.

Répétez les étapes 1 et 2 pour chaque ordinateur USB supplémentaire.

Vous pouvez maintenant utiliser cette Switch pour périphériques USB Belkin.

Légende

Le périphérique est branché à un autre ordinateur.

Le périphérique est branché à votre ordinateur ou le switch n'est pas installé correctement.

Un autre ordinateur utilise le périphérique; impossible de commuter le périphérique entre les ordinateurs en ce moment (occupé)

Accès au périphérique USB

Il y a deux façons d'accéder au périphérique USB :

1. Cliquez avec le bouton droit de votre souris sur l'icône d'état USB se trouvant dans votre barre de tâches et sélectionnez « Switch » (Commuter).
2. Servez-vous des raccourcis-clavier : CTRL + F11 ou pour Mac OS, ALT + F11.

Vous pouvez dorénavant vous servir du périphérique USB.

Declaration de conformite a la régementation FCC en matière de compatibilité électromagnétique

Nos, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :

F1U201vea1, F1U401vea1 tauquel se réfère la présente déclaration :

est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE

Nous, Belkin Corporation, déclarons sous notre seule responsabilité que les produits F1U201vea1 et F1U401vea1 auxquels se rapporte la présente déclaration, ont été élaborés dans le respect des normes d'émissions EN55022 ainsi que des normes d'immunité EN55024, LVP EN61000-3-2 et EN61000-3-3 en vigueur.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Garantie limitée du produit de 2 ans de belkin corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée. La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANITÉ ET LES VOIES DE RECOURS SUSSENIONNÉES FONT FOI EXCLUSIVEIVITY ET REPLACEMENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitICES OU IMPLICITES. BELKIN REJETTE EXPRESSÉTÉ TOUTÉS LES GARANTIES IMPLICÉS, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERENTES À LA QUALITAUX LOYALE ET MARCHANDE À LA POSSIBILITE D'UTILISATION À UNE FIN DONNÉE. Aucun depositaire, représentant ou employé de Belkin n est liéhaté à apporter des modifications ou adjonctions à la presente garantie, ni à la progrorer. BELKIN N EST PAS PROPONSABLE DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTES, DÉCOLLANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE Toute AUTRES THEORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS DE ARRÊT, FONDS DE COMMERCE, REPROGREMAÑRION OU REPRODUCTION DES PROGRAMMES OU DE DONNÉS MEMORISÉS OU UTILISÉS ÀVÉS DES PRODUITS BELKIN OU DOMMAGES CAUSES À Ces PROGRAMMES OU À Ces DONNÉS. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécultifs ou les excusions de garanties implicées, de sorte que les limitations d'exclusions ci-dessus ne s'appliquant pas dans cette. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

Belkin Corporation 501 West Walnut Street Compton, CA 90220-5221, Etats-Unis [phone] [phone] Fax

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone] [phone] Fax

Belkin B. V.

Boeing Avenue 333 1119 PH Schiphol-Rijk, Pays-Bas [phone] [phone] Fax

Belkin GmbH

Hanebergstrasse 2

80637 Munich, Allemagne [phone] [phone] Fax

Belkin SAS

130 rue de Silly 92100 Boulogne-Billancourt, France [phone] [phone] Fax

Belkin Iberia

Avda Cerro del Aguila 3 28700 San Sebastián de los Reyes, Espagne [phone] [phone] Fax

Pour en savoir plus ou pour obtenir une assistance technique, visitez www. belkin. com.

Élimination des déchets par les utilisateurs dans les ménages privés au sein de l'Union Européenne : Pour en savoir plus, allez à www. belkin. com/environmental.

© 2006 Belkin Corporation. Tous droits réservés. Toutes les marques commerciales sont des marques déposées de leurs fabricants respectifs. Mac et Mac OS sont des marques de commerce de Apple Computer, Inc., enregistrées aux États-Unis et dans d'autres pays.
