WS290C - Station Météo UPM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo numérique
Caractéristiques techniques principales	Mesure de la température, humidité, pression atmosphérique et prévisions météorologiques
Alimentation électrique	Adaptateur secteur ou piles (non incluses)
Dimensions approximatives	15 cm x 10 cm x 5 cm
Poids	300 g
Compatibilités	Compatible avec les capteurs externes UPM
Type de batterie	Piles AA (non incluses)
Tension	5V (adaptateur secteur)
Puissance	Consommation faible, environ 1W
Fonctions principales	Affichage des données météorologiques en temps réel, prévisions sur 12 heures, alarme
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Ne pas exposer à l'eau, éviter les chocs violents
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - WS290C UPM

Comment installer le UPM WS290C ?

Pour installer le UPM WS290C, suivez les étapes suivantes : 1. Choisissez un emplacement approprié à l'extérieur, loin des obstacles. 2. Fixez le capteur sur un mât ou une surface stable. 3. Connectez les câbles selon le schéma fourni dans le manuel. 4. Assurez-vous que le module est alimenté et que les connexions sont sécurisées.

Comment calibrer le capteur de vent ?

Pour calibrer le capteur de vent, accédez aux paramètres du module via l'application ou le logiciel associé. Suivez les instructions à l'écran pour ajuster les mesures en fonction des conditions de vent observées.

Que faire si le capteur ne fonctionne pas ?

Vérifiez d'abord l'alimentation du capteur. Assurez-vous que les câbles sont correctement connectés et que les piles sont en bon état. Si le problème persiste, réinitialisez le module et consultez le manuel pour des diagnostics supplémentaires.

Comment connecter le UPM WS290C à mon réseau Wi-Fi ?

Pour connecter le UPM WS290C à votre réseau Wi-Fi, ouvrez l'application associée et suivez les instructions pour ajouter un nouvel appareil. Assurez-vous que votre téléphone ou votre tablette est connecté au même réseau Wi-Fi que celui que vous souhaitez utiliser.

Les données de mesure sont-elles précises ?

Le UPM WS290C est conçu pour fournir des mesures précises, mais des facteurs externes comme l'emplacement du capteur et les conditions environnementales peuvent affecter les résultats. Assurez-vous que le capteur est installé correctement pour obtenir les meilleures performances.

Comment mettre à jour le firmware du UPM WS290C ?

Pour mettre à jour le firmware, ouvrez l'application et allez dans les paramètres du dispositif. Si une mise à jour est disponible, vous serez invité à télécharger et à installer la nouvelle version.

Puis-je utiliser le UPM WS290C à l'intérieur ?

Le UPM WS290C est conçu pour une utilisation en extérieur. Il n'est pas recommandé de l'utiliser à l'intérieur, car cela peut fausser les mesures et endommager le capteur.

Comment nettoyer le capteur ?

Pour nettoyer le capteur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou de l'eau, car cela pourrait endommager les composants électroniques.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation du UPM WS290C est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de UPM ou contacter le service client pour obtenir une copie.

Le UPM WS290C est-il étanche ?

Oui, le UPM WS290C est conçu pour résister aux intempéries et est classé IPX4, ce qui signifie qu'il peut supporter des projections d'eau sous différents angles.

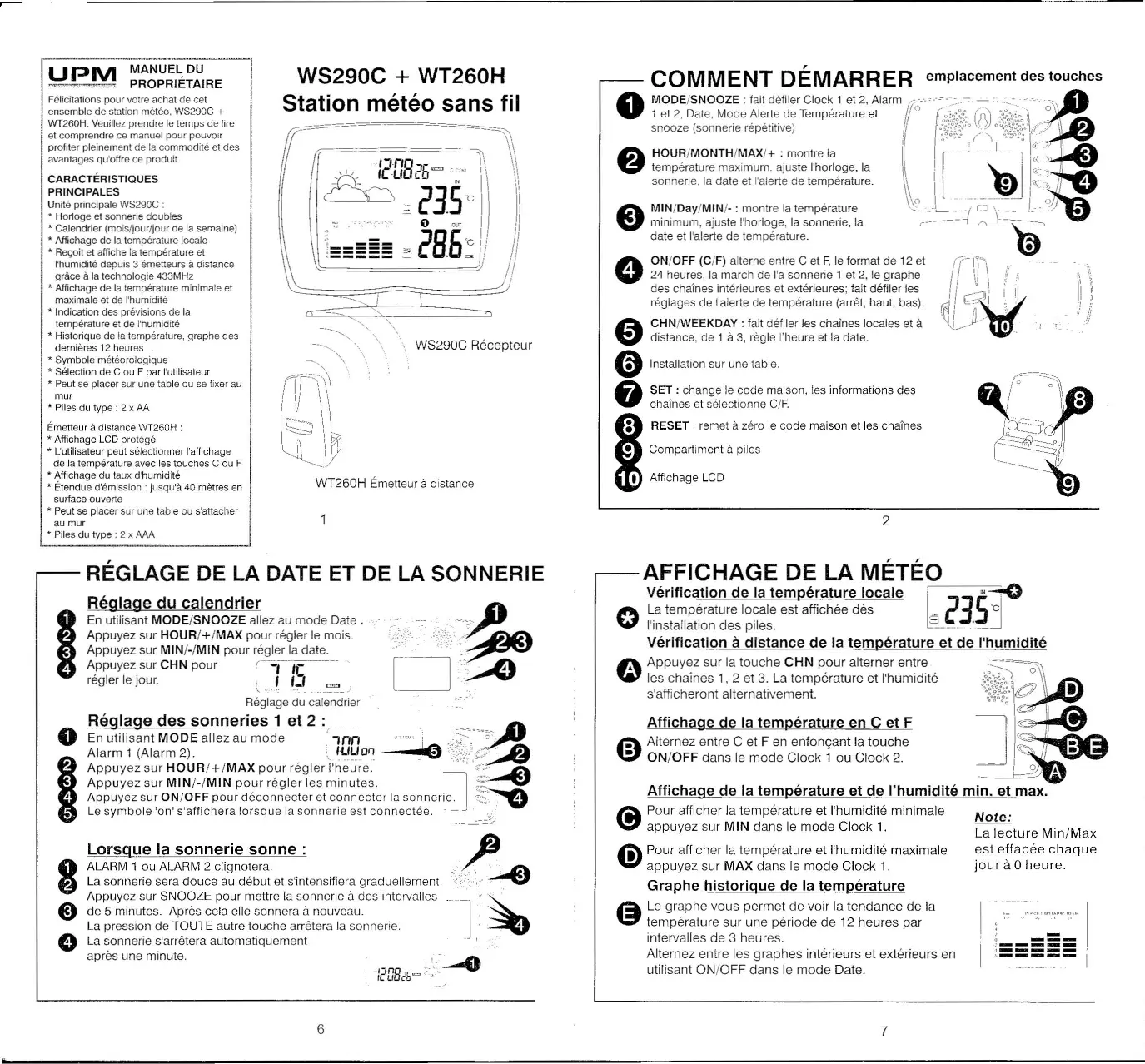

MODE D'EMPLOI WS290C UPM

Félicitations pour votre achat de cet ensemble de station météo, WS290C + WT260H. Veuiliez prendre le temps de litre et comprendre ce manuel pour pouvoir profiter pleinement de la commodité et des avantages qu'oufre ce produit.

CHARACTERISTQUES PRINCIPALES

Unité principalpe WS290C :

• Horloge et sonnerie doubles
• Calendrier (mois/jour/jour de la semaine)
• Affichage de la température locale
  * Reçoit et affiche la temperature et l'humidite depuis 3 émetteurs à distance grâce à la technologie 433MHz
• Affichage de la température minimale et maximale et de l'humidité
• Indication des prêvisions de la température et de l'humidité
  * Historique de la temperature, graphe des dernières 12 heures
• Symbole météorologique
• Sélection de C ou F par l'utilisateur
• Peut se placer sur une table ou se fixer au mur
• Piles du type: 2 x AA

Emetteur a distance WT260H :

• Affichage LCD protégé
• L'utilisateur peut selectionner l'affichage de la temperature avec les touches C ou F
• Affichage du taux d'humidité
• Extendue d'émission : jusqu'à 40 metres en surface ouverte
• Peut se placer sur une table ou s'attacher au mur
• Piles du type : 2 x AAA

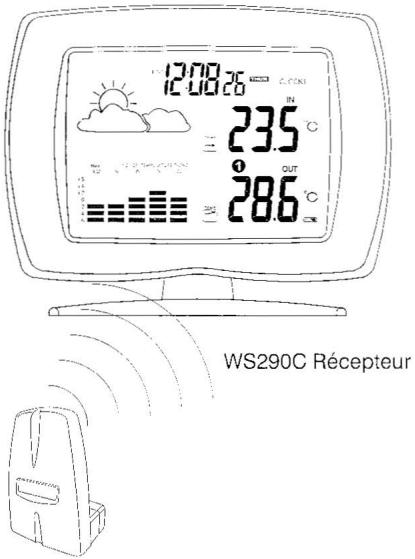

WS290C + WT260H Station météo sans fil

WT260H Emetteur a distance

1

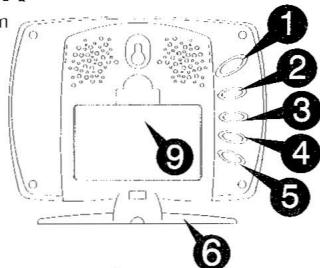

COMMENT DEMARRER

1 MODE/SNOOZE: fait defiler Clock 1 et 2, Alarm 1 et 2, Date, Mode Alerte de Température et snooze (sonnerie répetitive)
2 HOUR/MONTH/MAX/+: montre la température maximum, ajusté l'horloge, la sonnerie, la date et l'alerte de température.
MIN/Day/MIN/:montré la température minimum,ajusté l'horologie,la sonnerie,la date et l'alerte de temperature.
ON/OFF (C/F) alterne entre C et F, le format de 12 et 24 heures, la march de l'a sonnerie 1 et 2, le graphe des chaines intérieures et extérieures; fait defiler les réglages de l'aierte de température (arrêt, haut, bas).
5 CHN/WEEKDAY: fait defiler les chaînes locales et à distance, de 1 à 3, règle l'heure et la date.
6 Installation sur une table.
SET: change le code maison, les informations des chaînes et Sélectionne C/F.
8 RESET: remet à zéro le code maison et les chaînes
9 Compartiment à piles
10 Affichage LCD

emplacement des touches

2

RÉGLAGE DE LA DATE ET DE LA SONNERIE

Réglage du calendrier

En utilisant MODE/SNOOZE allez au mode Date.

Appuyez sur HOUR/ + /MAX pour régler le mois.

Appuyez sur MIN/-/MIN pour régler la date.

Appuyez sur CHN pour régler le jour.

Réglage du calendrier

Réglage des sonneries 1 et 2 :

EnutilisantMODEallezau mode Alarm1(Alarm2).

Appuyez sur HOUR/ + /MAX pour régler l'heure.

Appuyez sur MIN/-/MIN pour régler les minutes.

Appuyez sur ON/OFF pour déconneter et connecter la sonnerie.

Le symbole 'on' s'affichera lorsque la sonnerie est connectee.

Lorsque la sonnerie sonne :

ALARM 1 ou ALARM 2 clignotera.

La sonnerie sera douce au début et s'intensifiera graduelflement.

Appuyez sur SNOOZE pourmettre la sonnerie a des intervals

de 5 minutes. ÀpRES celsa elle sonnerà nouveau.

La pression de Toute autre touche arrête la sonnerie.

La sonnerie s'arrête automatiquement après une minute.

120825

AFFICHAGE DE LA MÉTEO

Vérification de la température locale

La température locale est affichée des l'installation des piles.

Vérification à distance de la température et de l'humidité

Appuyez sur la touche CHN pour alterner entre les chaînes 1, 2 et 3. La température et l'humidité s'afficheront alternatively.

Affichage de la températe en C et F

Alternez entre C et F en,enfantant la touche ON/OFF dans le mode Clock 1 ou Clock 2.

Affichage de la température et de l'humidité min. et max.

Pour afficher la température et l'humidité minimale appuyez sur MIN dans le mode Clock 1.

Note:

Pour afficher la température et l'humidité maximale appuyez sur MAX dans le mode Clock 1.

La lecture Min/Max est effacée chaque jour à 0 heures.

Graphe historique de la température

Le graphe vous permet de voir la tendance de la température sur une période de 12 heures par intervalles de 3 heures.

Alternez entre les graphes interieurs et extérieurs en utilisant ON/OFF dans le mode Date.

COMMENT DÉMARRER

installation des piles

Retirez le couvercle du compartmente a piles.
2 piles AA incluses (WS290C)
32 piles AAA incluses (WT260H)
4 Insérez les pêtes entre les bornes en tenant compte des polarités et remettez le couvercle.

INDICATION DE PILLE FAIBLE: sur le receiveur l'indicateur de pile faible clignote de façon continue lorsque les piles doivent etre changées. Sur I'emetteur Lo bat s'affiche.

réglage des émetteurs à distance

Appuyez sur RESET pour commencer.

Le code maison clignotera pendant 10 secondes.
En appuyant sur SET selectionné le code maison (1 à 15).
Les émetteurs de chaque récepteur doivent être réelles sur le même code mortain.
4 La chaine clignotera pendant 10 secondes.
En appuyant sur SET selectionnee la chaine (1 à 3).

* Utilisez un code maison different si voire station meteodetecte des signaux de sources environnantes.
*Codes par defaut: maison = 01 et chaine = 1 si on saute les etapes 3 et 5.

3

AFFICHAGE MÉTÉO

tendance de la température et de l'humidité

L'indicateur montre la tendance de la températe et de l'humidité telle que déterminée par l'émetteur à des intervalles d'une demi-heure.

symboles météo

Indicateur fléché
Tendance	Ascendante	Stable	Descendante

Le récepteur est capable de surveiller et d'afficher la météo en se fondant sur les données recueillies par la chaine 1.

	Ensoleillé	Nuageux	Plouvieux	Neige	Alerte de gel
Indicateur du temps	ou				<neige alignote>

Au sujet de l'alerte de gel

• Le symbole de neige clignote pour avertir du gel.
• S'active lorsque la température de la chaîne 1 se trouve entre -1,9 C and +2,9 C.
• Le symbole de neige ne clignote plus lorsque la température de la chaine 1 descend sous -1,9 C.

Note :

• Au départ le temps sera nuageux.
• L'émetteur à distance chaine 1 est utilisé pour afficher la météo.
• Si la chaîne 1 est vide le temps sera toujours nuageux.
• Si la chaîne 1 n'a pas de données sur l'humidité, le temps sera toujours nuageux mais l'alerte de neige et de gel sera disponible.

MISE AU POINT

synchronisation

Fonction d'apprentissage automatique :

La fonction learns s'exécute automatiquement pendant environ 3 minutes lors de la première installation des piles dans le récepteur.
Pendant ces 3 minutes, l'émetteur signale la température et l'humidité au récepteur, qui les affiche.

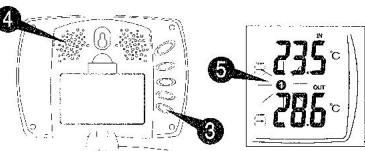

Apprentissage manuel (recherche des signaux à distance) :

3 Lors de l'addition d'un nouvel émetteur ou lorsque le signal est perdu (affichage extérieur clignotant) la fonction d'apprentissage doit être répetée.
Pour commencer, appuyez sur CHN pendant 3 secondes. Un signal sonore indique que la fonction d'apprentissage a début.
Le symbole Channel clignote et l'unité indique la détction de chaque émetteur à distance.
Le récepteur affiche la température et l'humidité de l'émetteur à distance.

4

ALERTE DE TEMPERATURE

Vou pousse regler séparément l'alerte de température pour l'unité locale principale et pour une chaîne extérieure.
Utilisez MODE pour aller à l'alerte de température.
La température interieure clignotera.
3 Servez-vous de ON/OFF pour selectionner le mode alertete temperature:

• Flèche vers le haut : limite de température supérieure
• Flèche vers le bas : limite de température inférieure.
• Sans flèche : alerte de température déconnectée.

4 Appuyez sur la touche ^+ ou - pour etablier les limites de température.
Pour régler l'alarme de température à une chaîne extérieure, appuyer sur MODE jusqu'à ce que la température extérieure clignote, puis sélectionner la chaîne voulu (1, 2 ou 3) à l'aide de la touche CHN. On ne peut sélectionner qu'une chaîne. Répéter les étapes 3 et 4.

Lorsque l'alarme de température résonne

C'est l'advertissement que la température limite t'établie est dépassée.
a Appuyez sur n'importe quelle touche pour arreter I'alerte, ou
Si aucune touche n'est enforcée, l'alarme s'arrête automatiquement après une minute.
L'alerte de température a un son très distinctif et différent de Alarm1 et Alarm2.
Le symbole Siren clignotera également.

RÉGLAGE DE L'HorLOGE

Réglage de l'horloge 1 :

Réglage de l'horloge 1

Appuyez et retenez MODE pendant 3 secondes pour régler le mode (le symbole CLOCK 1 parait et l'heure clignotera).

Appuyez sur la touche HOUR pour régier l'heure et MIN pour régler les minutes.

Pour changer l'affichage entre 12 et 24 heures, appuyez sur la touche ON/OFF pendant le réglage de l'horloge. Ceci terminera le réglage de l'horloge.

Appuyez sur MODE ou n'enforcez aucune touche pendant 1 minute pour terminer le réglage de l'horloge.

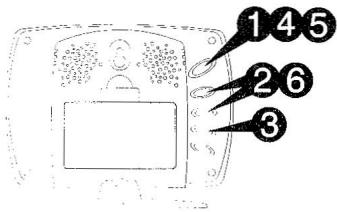

Réglage de l'horloge 2:

Réglage de l'horloge 2

EnutilisantMODEallezacLOCK2.

Appuyez sur la touche ^+ ou pour changer l'heure (relativement a Clock 1 en augmentant ou diminuant d'une heures).

5

Dépannage problème

La mesure de température de l'émetteur à distance et du récepteur ne correspond pas.

Le relevé de temperature de l'émetteur à distance extérieur semble trop élevé.

Le récepteur ne reçoit plus de signaux ou d'affichage de l'émetteur à distance.

solution

Re-synchronise le récepteur en enforcant CHN pendant 3 secondes jusqu'au signal sonore.

Assurez-vous que l'émetteur à distance est éloigné de sources de chaleur et de la lumière directe du soleil.

• Répérez les procédures d'apprentissage.

• La temperature peut être sous -30 C.

• Les piles doivent être remplacées
  Rapprochez l'emetreur a distance du recepteur.

• Assurez-vous que l'émetteur à distance se troue éigné de perturbations electriques.

FCC CONFORME

Ce dispositif est conforme à la partie 15 du FCC réglement d'opération et sous réserve des deux conditions suivantes.

1. Ce dispositif ne peut pas causeur l'interfERENCE, mais
2. Ce disposi tif doit accepter n'importe quelle interfeence qui peut causer une operation peu desiree.

SPECIFICATIONS

Récepteur méteo WS290C

• Piles : 2 X 1.5V AA
• Temp. fonctionnement: de -5 C à +50 C
• Etendue temp.: de -20 C à +55 C
• Efficacité de mesure: max. +/- 1 C
  Dans une etendue de mesure de 0 à 40 C
• (résolution: 0,1C)

Émetteur station météo WT260H

• Piles : 2 X 1.5V AAA
• Temp. fonctionnement : de -20 C à +60 C
• Etendue temp.: de -30 C à +70 C
• Résolution de température de : 0,1C au-dessus de -10 C

et 1 C sous de -10 C

-Efficacite de mesure : max. +/- 1 C
Dans une etendue de mesure de 0 à 40 C
- Résolution d'humidité : de 20 à 90% (résolution de 0,5%)
- Fréquence de transmission: 433,92 MHz
- Portée de transmission : jusqu'à 40 metres en espace ouvert
