Type de produit	Station météo sans fil
Modèle	T260H (transmetteur WT260/WT260H)
Alimentation récepteur	2 piles AA 1,5 V (alcalines recommandées)
Alimentation transmetteur	2 piles AAA 1,5 V
Plage de température récepteur	-20 à +55 °C
Plage de température transmetteur	-30 à +70 °C
Plage d'humidité transmetteur (WT260H)	15 à 95 % HR
Fréquence de transmission	433,92 MHz
Portée de transmission	Jusqu'à 40 m en espace ouvert
Nombre de canaux	4 canaux (jusqu'à 4 transmetteurs)
Affichage	Écran LCD sur récepteur et transmetteur
Fonctions principales	Horloge 12/24 h, réveil, température intérieure/extérieure, humidité extérieure, enregistrement min/max, tendance, symboles météo, alertes température haute/basse, sélection °C/°F
Symboles météo	Ensoleillé, nuageux, pluvieux, neigeux, verglas (basé sur canal 1)
Mise en garde verglas	Symbole neige clignotant entre -1,9 et +2,9 °C
Alarme réveil	Avec fonction snooze de 5 minutes
Indicateur de piles faibles	Clignotement sur récepteur, affichage Lo bat sur transmetteur
Réglage code maison	1 à 15 pour éviter les interférences
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. Protéger de l'humidité excessive.
Conception transmetteur	Résistant à la pluie

FOIRE AUX QUESTIONS - T260H UPM

Comment synchroniser le récepteur avec le transmetteur ?

Appuyez sur le bouton ALARME/AM/PM/C°/F et maintenez-le enfoncé pendant 3 secondes. Un bip sonore indique le début de l'apprentissage. Le symbole canal clignote et l'unité émet un bip à chaque détection de transmetteur.

Comment régler l'heure et le réveil ?

En mode horloge, appuyez et maintenez MODE jusqu'à ce que l'heure clignote. Utilisez HEURE et MINUTE pour régler. Appuyez sur AM/PM pour basculer entre formats 12/24 h. Pour le réveil, sélectionnez le mode réveil avec MODE, réglez l'heure, puis activez/désactivez avec ALARME.

Que faire si l'affichage extérieur clignote ?

Cela signifie que le signal du transmetteur est perdu. Relancez l'apprentissage en maintenant ALARME enfoncé 3 secondes. Vérifiez aussi les piles du transmetteur et la distance (max 40 m en espace ouvert).

Comment changer les piles ?

Retirez le couvercle du compartiment piles. Pour le récepteur, utilisez 2 piles AA. Pour le transmetteur, 2 piles AAA. Respectez les polarités. Après changement, appuyez sur REMISE A ZERO si nécessaire.

Comment régler les alertes de température ?

Appuyez sur MODE jusqu'au mode alerte haute ou basse. Sélectionnez le canal avec CANAL, puis réglez le seuil avec AUGMENTER ou ABAISSER. Appuyez sur MODE pour valider. Pour effacer une alerte, sélectionnez-la et appuyez sur ALARME.

Pourquoi la température extérieure semble trop élevée ?

Assurez-vous que le transmetteur distant est à l'abri du rayonnement solaire direct et de toute source de chaleur. Vérifiez également la synchronisation et les piles.

Comment afficher la température en °C ou °F ?

En mode horloge, appuyez sur le bouton °C/°F (ou MÉMOIRE selon le contexte) pour basculer entre les unités.

Que signifient les symboles météo ?

Les symboles sont : ensoleillé, nuageux, pluvieux, neigeux et verglas. Ils sont basés sur les données du canal 1. Le symbole neige clignote en cas de risque de verglas (température entre -1,9 et +2,9 °C).

Comment voir les températures min/max ?

En mode horloge, appuyez sur MIN pour afficher la température minimale enregistrée, et sur MAX pour la maximale. Utilisez CANAL pour voir les données des autres canaux. Les enregistrements sont effacés quotidiennement à minuit.

Combien de transmetteurs puis-je connecter ?

Vous pouvez connecter jusqu'à 4 transmetteurs distants (canaux 1 à 4). Chaque transmetteur doit être paramétré avec le même code maison que le récepteur.

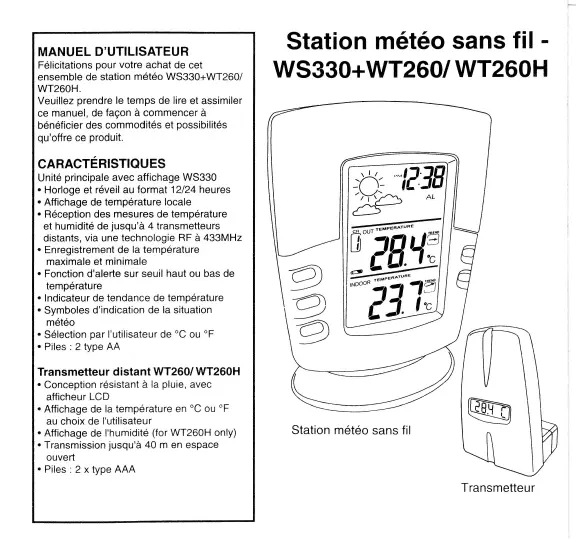

MODE D'EMPLOI T260H UPM

Félicitations pour votre achat de cet ensemble de station météo WS330+WT260/WT260H.

Veillez à prendre le temps de lire et d'assimiler ce manuel, de façon à commencer à bénéficier des commodités et possibilités qu'offre ce produit.

Unité principale avec affichage WS330

Horloge et réveil au format 12/24 heures - Affichage de température locale - Réception des mesures de température et humidité de jusqu'à 4 transmetteurs distants, via une technologie RF à 433MHz - Enregistrement de la température maximale et minimale - Fonction d'alerte sur seuil haut ou bas de température - Indicateur de tendance de température - Symboles d'indication de la situation météo - Sélection par l'utilisateur de °C ou °F - Piles : 2 type AA

Transmetteur distant wt260/wt260h

• Conception résistante à la pluie, avec afficheur LCD
• Affichage de la température en °C ou °F au choix de l'utilitaire
• Affichage de l'humidité (for WT260H only) Transmission jusqu'à 40 m en espace ouvert
• Piles: 2x type AAA

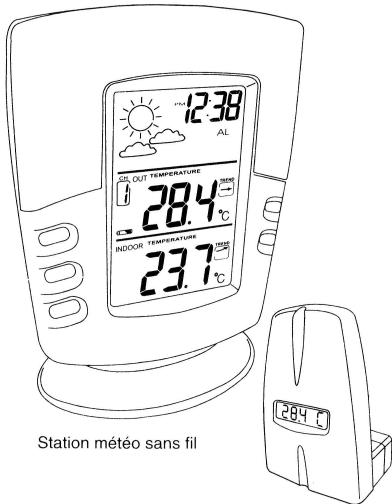

Station météo sans fil - WS330+WT260/ WT260H

Transmetteur

Emplacement des boutons

CANAL - Défile sur les canaux distants 1-4 ALARME/AM/PM/C/F- Bascule entre les choix ^ C et format 12 ou 24 heures, validation/invalidation d'alerte; restaure les paramétrages antérieurs d'alarme sur température 3 MODE / SOMMEIL - Défile entre temps, alerte, et seuls d'alerte de température; active la mise en sommeil l'alertée AUGMENTER / HEURE / MAX - Fait défiler les heures; montre la température maximum 5 ABAISSER / MINUTE / MIN - Fait défiler les minutes; montre la température minimum 6 Socle de table 7 MÉMOIRE - Change le canal et le code de la maison; fait basculer entre °C et °F 8 REMISE A ZERO - Restaure le canal et le code de la maison 9 Compartment des piles 10 Afficheur LCD

Mise en OEUVRE

Installation des piles

Enlever le couvercle du compartiment. 2 piles type AA (Récepteur de station). 2 piles type AAA (Transmetteur de station). Insérer les piles entre les bornes en respectant les polarités correctes et remettre le couvercle.

L'indication d'un niveau faible des piles se traduit par le clignotement de l'indicateur du récepteur (à la fois pour intérieur et extérieur). Sur le transmetteur, il y aura affichage de Lo bat.

Appuyer sur le bouton de restauration REMISE A ZERO pour démarrer le paramétrage

paramétrage des transmetteurs distants

Le code de la maison va clignoter pendant 10 secondes

Sélectionner un code de la maison* (1-15) en appuyant sur le bouton de paramétrage MÉMOIRE. Les transmetteurs pour chaque récepteur doivent être paramétrés avec le même code de maison.

Le canal va clignoter pendant 10 secondes

Sélectionner un canal (1-4) en appuyant sur le bouton de paramétrage MEMOIRE

L'indication de température va clignoter

Sélectionner C ou F en appuyant sur le bouton MÉMOIRE

* Utiliser un code de maison différent si votre station météo détecte d'autres signaux venant du voisinage * Par défaut, le code de maison est 01 et le canal est 01

Parametrage

synchronisation

Fonction d'apprentissage automatique

1 La fonction d'apprentissage s'exécute automatiquement et tourne pendant environ 3 minutes à la première mise en place des piles dans le récepteur. 2 Durant ces 3 minutes, récapère les mesures de température et d'humidité des transmetteurs distants et les affiche.

Apprentissage manuel (recherche des signaux distants)

Si un nouveau transmetteur distant est ajouté ou si le signal est perdu (affichage à l'extérieur clignotant), la fonction d'apprentissage doit être exécutée de nouveau.

Appuyer sur ALARME / AM/PM / C°/F° et maintenir pendant 3 secondes pour démarrer. 2 Un bip sonore indique que la fonction d'apprentissage a commencé. 3 Le symbole CANAL va clignoter et l'unité va émettre un bip à chaque détection de transmetteur. 4 Les mesures de température et humidité des transmetteurs distants sont affichées sur le récepteur.

Presser le bouton CANAL et le maintenir pendant 3 secondes pour lancer la fonction de défilé automatique des canaux.

Dans ce mode, l'affichage va passer en revue les données de tous les canaux valides, chaque affichage étant maintenu pendant 8 secondes. Appuyer sur CANAL et maintenir pendant 3 secondes pour invalider cette fonction.

Réglage d'horloge et d'alerte

Les modes sont disposés en progression rebouclée démarrant par l'horloge : horloge réveil clote

horloge réveil alerte sur température haute alerte sur température basse

Appuyer sur le bouton MODE et le maintenir jusqu'à ce que l'heure clignote

Sélectionner l'heure en actionnant HEURE

Sélectionner les minutes en actionnant MINUTE

Appuyer sur AM / PM pour commuter entre les formats d'affichage sur 12 ou 24 heures

Appuyer sur MODE pour mesurer fin au réglage

Sélectionner le mode d'alerte en actionnant MODE

Sélectionner l'heure en actionnant HEURE

Sélectionner les minutes en actionnant MINUTE

Dans le mode d'alerte, appuyer sur le bouton ALARME pour commuter entre validation et invalidation de l'alerte.

Quand l'alerte sonne, va clignoter. Appuyer sur SOMMEIL pour permettre l'alerte en veille pendant 5 minutes. Après cela, la sonnerie reprendra.

Appuyer sur n'importe quel autre bouton pour couper l'alerte. S'il n'y a pas d'interruption volontaire, elle cessera de sonner d'elle-même au bout d'une minute.

Vérification de température locale

La température locale s'affiche automatiquement dès que les piles sont insérées.

Vérification de température et d'humidité distantes

Appuyer sur le bouton CANAL pour commuter entre les canaux 1, 2, 3 et 4. Les affichages des mesures de température et d'humidité (with WT260H only) vont se succéder sur le récepteur.

Affichage de température en °c ou °f

Commutation en °C et °F par appui sur le bouton °C/°F en mode horloge.

Température minimum et maximum

Appuyer sur MIN dans le mode horloge pour afficher la température minimum enregistrée.

Appuyer sur MAX dans le mode horloge pour afficher la temperature maximum enregistrée.

Remarque:

Les enregistrements de température Min/Max sont automatiquement effacés quotidiennement à 00:00

Tendance de température et d'humidité

L'indicateur de tendance montre la tendance d'évolution de la température et d'humidité mesurée par un transmetteur spécifique dans la dernière demi-heure.

Flèche indicatrice	Augmentant	Stable	Diminuant
Tendance

Symboles de situation météo

Le récepteur est capable de surveiller et afficher le statut de situation météo à partir des données collectées sur le canal 1.

	Ensoleilé	Nuageux	Pluvieux	Neigeux	Verglaçant
Indicateur métêo	ou	ou	////	* * *	* * *
					* * *
					* * *
					* * *
					* * *
					* * *
					* * *
					* * *

• Le symbole de neige va clignoter pour signaler le danger de verglas.
• Activation si la température sur le canal 1 est entre -1,9 et +2,9 °C. La neige apparait en fixe quand la temperature du canal 1 tombe au-dessous de -1,9°C.

Remarque :

• Initialement, le temps sera nuageux.
• Le transmetteur distant canal 1 sera utilisé pour l'indication du temps.
• Si le canal 1 est inoccupé, alors le temps indiqué restera sur nuageux. Si le canal 1 n'a pas de données d'humidité, l'indication du temps restera alwaysn sur nuageux, mais les mises en garde de verglas et neige resteront disponibles.

ALERTE sur temperature

La fonction d'alerte sur température vous permet d'avoir un avertissement sonore si la température dépasse un seuil haut ou bas de plage fixée à l'avance.

Alerte sur température élevée

1 SLECTIONNER le mode d'alerte sur temperature trop elevée en utilisant MODE 2 SLECTIONNER le canal (1, 2, 3 ou 4, ou local) en utilisant CANAL 3 Appuyer sur ABAISsER ou AUGMENTER pour déterminer le seuil haut de température 4 Appuyer sur MODE pour terminer le paramétrage

Alerte sur température excessive

1 Slectionner le mode d'alerte sur temperature trop basse en utilisant MODE 2 SLECTIONNER le canal (1, 2, 3 ou 4, ou local) en utilisant CANAL 3 Appuyer sur ABAISSER ou AUGMENTER pour déterminer le seuil bas de température 4 Appuyer sur MODE pour terminer le paramétrage

• Une fois que les seuils d'alerte de température sont déterminés pour un canal spécifique, et l'appareil s'affiche pour ce canal

---

Effacement d'alerte sur température élevée/basse

Sélectionner le paramétrage d'alerte sur température trop élevée/trop BASSE en utilisant MODE

Appuyer sur ALARME pour effacer la valeur de consigne

Appuyer sur MODE pour terminer le paramétrage

Visualisation du maximum de température

Basculer entre la température actuelle et la température maximum en utilisant le bouton MAX

Appuyer sur CANAL pour voir la température maximum sur les autres canaux

Visualisation du minimum de température

Basculer entre la température actuelle et la température maximum en utilisant le bouton MIN

Appuyer sur CANAL pour voir la temperature maximum sur les autres canaux

Problème

La valeur de température du transmetteur distant et du récepteur ne correspond pas. La mesure de température du transmetteur distant extérieur semble trop élevée. Le récepteur ne reçoit plus les signaux du transmetteur distant ou la température mesurée affiche "Lo".

Solution

1 Synchroniser à nouveau le récepteur en maintenant ALARME appuyé pendant 3 secondes jusqu'à audition d'un bip. S'assurer que le transmetteur distant est à l'abri du rayonnement solaire direct et de toute source de chaleur. - Recomencer la procEDURE d'apprentissage.

• La température peut être inférieure à -30°C
• Les piles du transmetteur distant ont besoin d'être changées.
• Rapprocher le transmetteur distant du récepteur.
• S'assurer que le transmetteur distant est loin d'une source de perturbations électriques.

Récepteur de station météo

Piles: 2 x type AA 1,5 V Plage de température: -20 à +55°C

Transmetteur destiné météo

Piles: 2 x type AAA 1,5 V Plage de température: -30 à +70°C Plage d'humidité relative: 15 à 95% (for WT260H only)

Fréquence de transmission : 433,92 MHz Portée de transmission : jusqu'à 40 mètres en zone ouverte
