TS-18HGFI-O - Climatiseur TOTALINE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur split mural (Hi-Wall)
Capacite de refroidissement	5 300 W (18 000 BTU/h)
Modes de fonctionnement	Refroidissement, Chauffage, Deshumidification, Ventilation, Auto
Refrigerant	R410A
Alimentation electrique	230 V / 50 Hz
Plage de tension admissible	207 - 253 V
Impedance max reseau (Zmax)	0,234 O
Plage de temperature reglable	16 degC a 30 degC
Longueur max tuyauterie	10 m
Denivele max inter-unites	5 m
Hauteur min installation unite interieure	2,3 m
Filtre a air	Lavable (nettoyage tous les 3 mois)
Telecommande	Incluse (piles AAA)
Minuterie programmable	Oui
Degivrage automatique	Oui (cycle 8-10 min)
Protection antigel	Oui (mode chauffage)
Oscillation des lames	Oui

FOIRE AUX QUESTIONS - TS-18HGFI-O TOTALINE

Quelle est la puissance de refroidissement du TOTALINE TS-18HGFI-O ?

Le TS-18HGFI-O délivre une capacité de refroidissement de 5 300 W (18 000 BTU/h), adapté à des pièces de 40 à 55 m² environ selon l'isolation. Il fonctionne également en mode chauffage pour une utilisation toute l'année.

Quel réfrigérant utilise ce climatiseur ?

Ce modèle utilise le réfrigérant R410A, exempt de chlore et sans effet destructeur sur la couche d'ozone. La charge en réfrigérant doit être effectuée exclusivement par un technicien certifié.

Quels modes de fonctionnement sont disponibles ?

Le TS-18HGFI-O propose cinq modes : Refroidissement, Chauffage, Déshumidification, Ventilation et Auto. Le mode Auto ajuste automatiquement le fonctionnement en fonction de la température ambiante et de la consigne réglée.

Comment nettoyer le filtre à air ?

Le filtre est lavable et doit être nettoyé tous les 3 mois environ (ou plus souvent en cas d'utilisation intensive). Retirez-le de l'unité intérieure, rincez-le à l'eau tiède, laissez-le sécher complètement à l'air libre, puis remettez-le en place avant de rallumer l'appareil.

La minuterie programmable, comment l'utiliser ?

Via la télécommande, appuyez sur la touche Timer pour programmer une heure de mise en marche ou d'arrêt. Réglez l'heure souhaitée avec les touches fléchées et confirmez. La minuterie permet d'éviter de laisser l'appareil en marche toute la nuit ou de préconditionner la pièce avant votre retour.

Mon climatiseur ne refroidit plus, que vérifier en premier ?

Vérifiez dans l'ordre :

• Le filtre à air (colmaté = perte de puissance importante)
• Les portes et fenêtres bien fermées
• L'unité extérieure non obstruée par de la végétation ou des déchets
• La température de consigne correctement réglée

Si l'appareil affiche un code erreur sur l'afficheur, consultez la section dépannage de la notice.

Comment fonctionne le dégivrage automatique ?

En mode chauffage, l'unité extérieure peut givrer par temps froid et humide. Le TS-18HGFI-O déclenche alors automatiquement un cycle de dégivrage de 8 à 10 minutes. Pendant cette phase, l'unité intérieure passe temporairement en mode ventilation : c'est normal, l'appareil reprend son fonctionnement habituel à l'issue du dégivrage.

Quelle est la longueur maximale de tuyauterie entre les unités ?

La longueur maximale de la tuyauterie reliant l'unité intérieure à l'unité extérieure est de 10 mètres, avec un dénivelé maximum de 5 mètres entre les deux unités. Au-delà de ces limites, les performances sont réduites et une charge complémentaire en réfrigérant peut être nécessaire.

Peut-on installer ce climatiseur soi-même ?

Non. L'installation du TS-18HGFI-O doit être réalisée par un professionnel qualifié (certification fluides frigorigènes obligatoire en France). L'unité intérieure doit être fixée à au moins 2,3 mètres du sol. Une mise à la terre conforme est obligatoire pour la sécurité électrique.

La télécommande ne répond plus, que faire ?

Remplacez les piles (type AAA) de la télécommande. Assurez-vous de pointer la télécommande vers le récepteur infrarouge de l'unité intérieure sans obstacle. Si l'unité ne réagit toujours pas, appuyez sur le bouton de marche manuelle situé sur l'unité intérieure pour vérifier que l'appareil fonctionne bien.

Quelle plage de tension supporte l'appareil ?

Le TS-18HGFI-O est conçu pour fonctionner entre 207 V et 253 V (soit 90 à 110 % de la tension nominale de 230 V / 50 Hz). L'impédance maximale du réseau admissible est de Zmax = 0,234 Ω. En dehors de cette plage, l'appareil s'arrête automatiquement pour se protéger.

Comment utiliser le mode déshumidification ?

Sélectionnez le mode Déshumidification (symbole goutte d'eau) sur la télécommande. Dans ce mode, le ventilateur tourne à vitesse réduite et le compresseur fonctionne par intermittence pour extraire l'humidité sans refroidir excessivement la pièce. Ce mode est idéal les jours de forte humidité sans forte chaleur.

MODE D'EMPLOI TS-18HGFI-O TOTALINE

Pour procéder à l'installation de l'unité extérieure, reportez-vous à la notice d'installation correspondante.

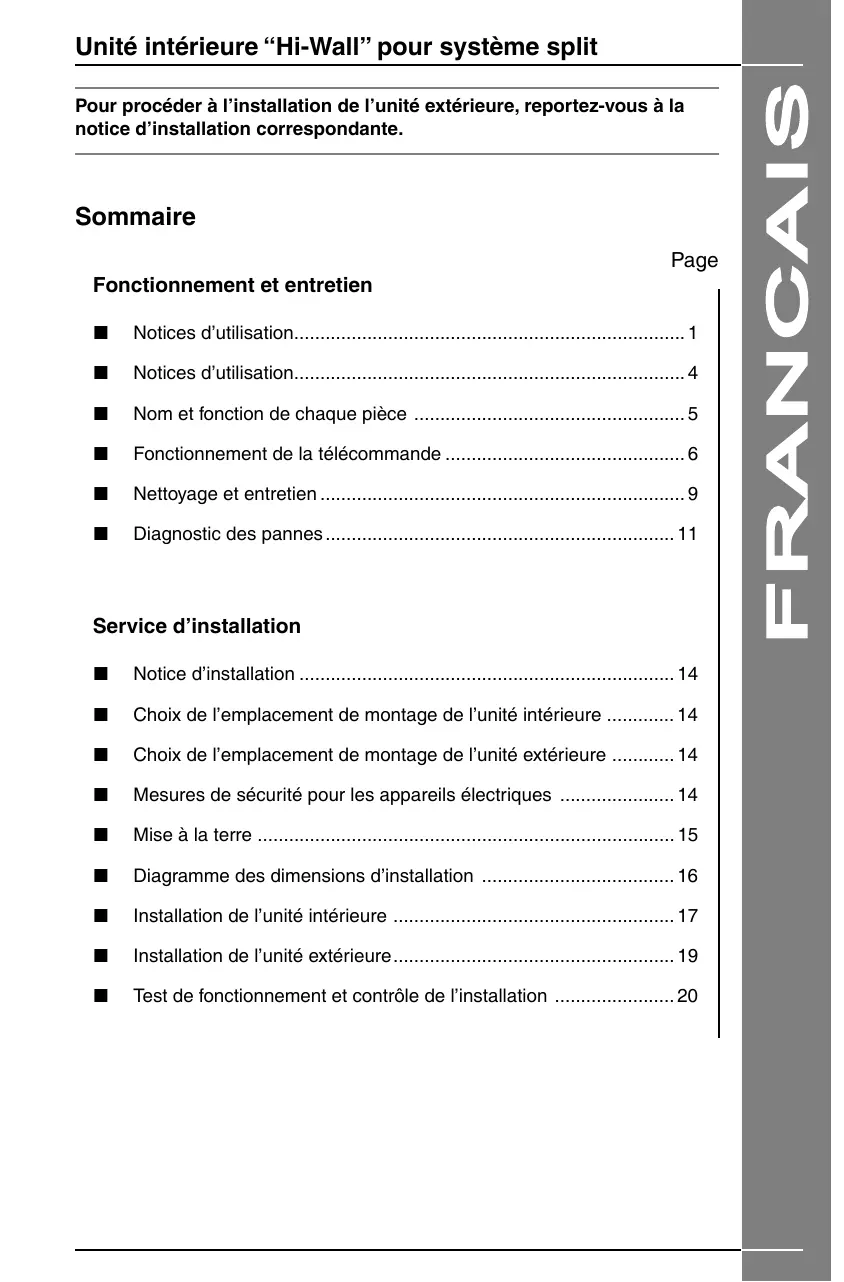

Sommaire

Page

Fonctionnement et entretien

■ Notices d'utilisation. 1 ■ Notices d'utilisation. 4 Nom et fonction de chaque pièce Fonctionnement de la télécommande Nettoyage et entretien Diagnostic des pannes 11

Service d'installation

Notice d'installation 14 Choix de l'emplacement de montage de l'unité intérieure 14 Choix de l'emplacement de montage de l'unité extérieure 14 ■ Mesures de sécurité pour les appareils électriques 14 Mise à la terre 15 Diagramme des dimensions d'installation 16 Installation de l'unité intérieure 17 Installation de l'unité extérieure 19 Test de fonctionnement et contrôle de l'installation 20

Lisez attentivement ce qui suit avant d'utiliser l'appareil.
ATTENTION
*: En cas d'odeur de brûlé ou de fumée, coupez l'alimentation électrique et contactez le centre de service de Totaline. Si l'anomalie persiste, l'appareil peut être endommagé et provoquer un chic électrique ou un incendie.	*: N'utilisez pas le climatiseur avec les mains humides. Cela peut provoquer un chic électrique ou un incendie.	*: Ne foupez jamais les cables d'alimentation et de commande et ne les endommagez pas. Si le cable d'alimentation et le cable de commande du signal sont endommagés, faites-les changer par un professionnel.
*: L'alimentation doit utiliser le circuit spécial pour éviter les incendies. Sinon, cela peut provoquer un chic électrique ou un incendie.	*: Veillez à débrancher la prise d'alimentation lorsque le climatiseur doit être inutilisé pendant une période prolongée. Sinon, l'accumulation de poussière peut provoquer une surchauffe ou un incendie.	*: N'endommagez jamais le fil électrique et n'utilisez pas un fil électrique non conforme. Sinon, cela peut provoquer une surchauffe ou un incendie.
*: Lors du nettoyage, arrêtez l'appareil et débranchez l'alimentation électrique. Coupez l'alimentation électrique Off Sinon, cela peut provoquer un chic électrique ou des dégats.	*: La tension nominale de ce climatiseur est de 230V, avec unetolerance de fluctuation de ± 23V. Le compresseur vibra fortementsi la tension est trop faible,endommageant ainsi le systèmede refroidissement. Les élémentsélectriques sont facilementendommagés si la tension est tropélèvée.	*: L'alimentation électrique doitutiliser le circuit spécial avecprotection par interrupteur, qui doit être suffisant. L'appareil sera mis en marche ou arrêtéautomatiquement selon vosdésiirs ; évitez d'allumer etd'éteindre l'appareil fréquemment,ce qui peut avoir un effet néfaste.

Mode d'emploi

Sinon, demandez à une personne qualifiée de l'instructor. De plus, ne raccorde pas les fils individuellement au tuyau du gaz, au tuyau d'évacuation ou à autres points inadaptés.	Sinon, l'accumulation de poussière peut provoquer un incendie ou un choc électricque.	Vous économiserez ainsi de l'électricité.
: Ne laissiez pas les fenêtres et les portes ouvertes pendant longtemps lorsque le climatiseur fonctionne. Cela peut réduire les capacité de climatisation.	: Ne bouche pas l'arrivée d'air ou les aérateurs d'évacuation des unités extérieure comme interieure. Cela peut réduire les capacités de climatisation ou provoquer un dysfonctionnement.	: N'approche pas de combustible en vaporisation à moins d'un mètre des unités. Cela peut provoquer un incendie ou une Explosion.
: Vérifie que le support est solidement fixé. S'il est endommagé, l'unité peut tomber et provoquer un accident.	: Ne montez pas sur l'unité extérieure et ne posez rien dessus. La chute de l'unité extérieure peut être dangereuse.	: N'essayez pas de réparer le climatiseur par vos propres moyens. Une réparation inadéquate peut être à l'origine d'un choc électricque ou d'un incendie;contactez le centre de réparation Totaline pour effectuer les réparations.

: Les cordons électriques de ce climatisationurutilisent un branchement en X, ne coupez pas etn'endommagez pas les cordons électriques et lescordons de commande. S'ilts sont endommagés,faites-les changer par une personne qualifiée.	: Pour régler le débit d'air et sa directioncorrectement. En fonctionnement, les volets duclimatisation peuvent être régés en appuyant sur lebouton OSCILLATION de la télécommande pourchanger la direction de l'air.Volet de guidage
: Ne passes pas les mains ni un baton dansl'arrivée d'air ou les aérateurs d'évacuation.	: N'orientez pas l'air directement sur les animaux etles plantes. Cela peut leur être néfaste.
: Ne renversez pas d'eau sur le climatisationercela peut provoquer un choc électrique ou undysfonctionnement.	: Ne placez pas de chauffage près du climatisationur.Une intoxication au CO peut en découvert faute decombustion complète.
: N'orientez pas d'air froid sur le corps pendantdes périodes prolongées.Cela peut provoquer des problèmes de santé.	: N'utilisez pas le climatisation pour d'autres usages,par exemple pour sécher des vêtements,保守des alimentés etc.

Principe de fonctionnement et fonctions spéciales de refroidissement
Principe : Le climatiseur absorbe l'air de la pièce et l'évacue à l'extérieur pour abaiser la température de la pièce, sa capacité de refroidissement augmente ou diminuè en fonction de la température ambiente. Fonction antigel Si l'apparil fonctionne en mode FROID à basse température, du givre se forme sur l'échangeur thermique ; lorsque la température de l'échangeur thermique intéérieur descend au-dessous de 0 °C, le calculateur de l'unité intéérieur arrête le compresseur pour protégger l'unité.
Principe de fonctionnement et fonctions spéciales de chauffage
Principe : ※ Le climatiseur absorbe la chaleur de la pièce et l'évacue à l'extérieur, sa capacité de chauffage diminue en fonction de la température extérieur de sorte que la température ambiente intéérieure augmente avec la capacité de chauffage de la pièce. ※ Ce système de chauffage à circulation d'air augmente rapidement la température intéérieure. ※ Si la température extérieure baisse, faites fonctionner les autres équipements de ventilation de chauffage. Dégivrage : ※ Lorsque la température extérieure est BASSE mais très humide, après une longue période de fonctionnement, du givre se forme sur l'unité extérieur et affecte la capacité de chauffage ; la fonction de dégivrage intervient alors et le chauffage s'arrête pendant 8 à 10 minutes. ※ Pendant le dégivrage automatique, les moteurs du ventilateur de l'unité intéérieure s'arrêtent. ※ Pendant le dégivrage, le témoin intéérieur clignote, l'unité extérieur peut produit de la vapeur. Cela est du au dégivrage et ne constitue pas un dysfonctionnement. ※ Une fois le dégivrage terminé, le chauffage reprend automatiquement.
Fonction antigel : En mode "CHAUFFAGE", si dans l'état suivant, l'échangeur thermique intéérieur n'a pas atteint une certaine température, l'unité intéérieure ne fonctionne pas pour éviter la soufflerie d'air froid. (dans les 3 minutes) 1. Le chauffage démarre. 2. Une fois le dégivrage automatique terminé. 3. Chauffage en-dessous de la température basse.
Dans ces conditions l'unité ne peut pas fonctionner normalament. Dans la plage de températures suivante, le dispositif de protection peut intervenir et interrompree le fonctionnement de l'appareil.
"CHAUF-FAGE" en fonction-nement	Température extérieure supérieure à 24 °C	"RE-FROI-DISSE-MENT" en fonction-nement	Température extérieure supérieure à 43 °C	"DÉS-HUMIDIFICATION" en fonction-nement	Température intéérieure inférieure à 18 °C
	Température extérieure inférieure à -7°C		Température intéérieure inférieure à 21°C
	Température intéérieure supérieure à 27 °C
Dans des conditions d'humidité relative supérieure à 80% (portes et fenêtres ouvertes) lorsque le refroidissement ou la déshumidification fonctionnement longtemps, de la condensation d'écoule près de l'aérateur.

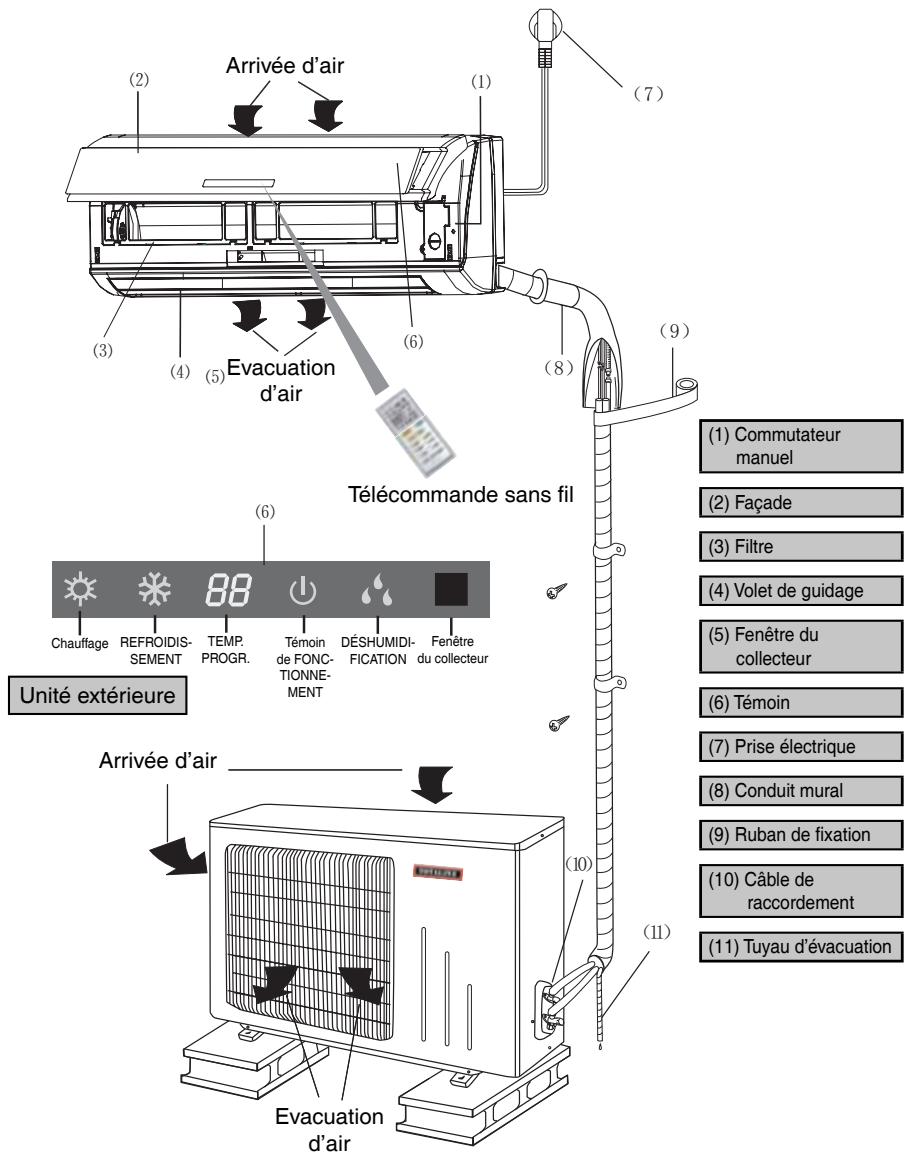

Unité intérieure

Remarque :

• Vérifiez l'absence d'obstruction.
• Ne faites pas tomber et ne jetez pas la télécommande.
• Ne placez pas la télécommande en exposition directe au soleil.
• Lorsque l'appareil redémarre après un arrêt, il peut reprendre automatiquement son dernier mode de fonctionnement, et l'unité extérieure démarre un peu plus tard.

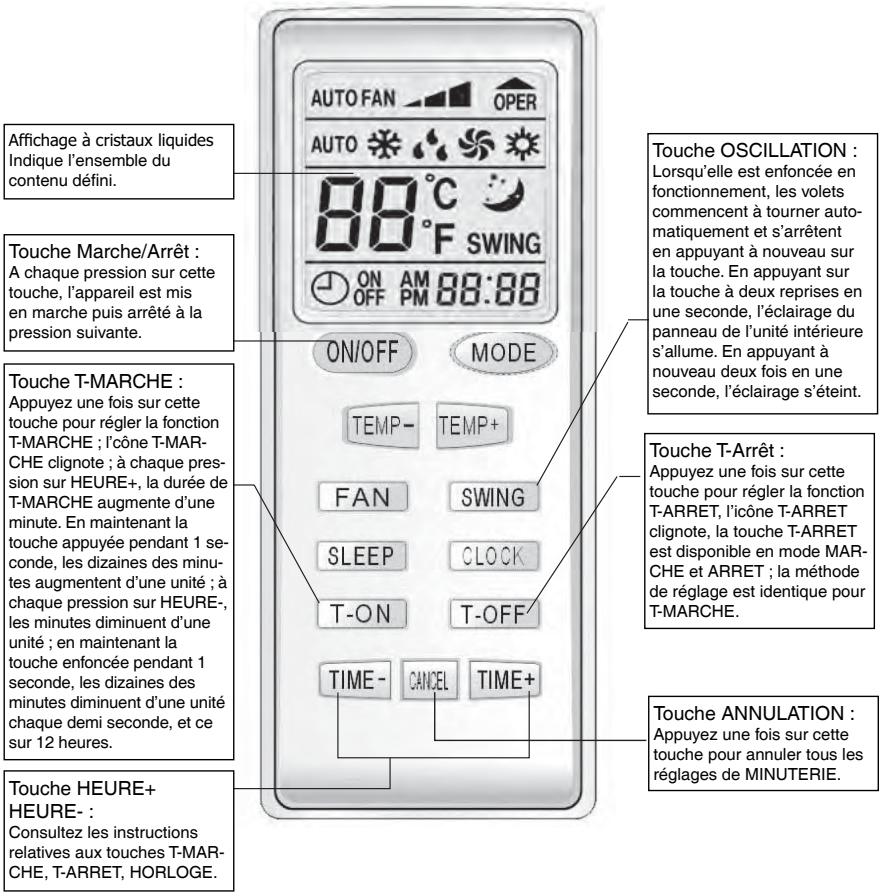

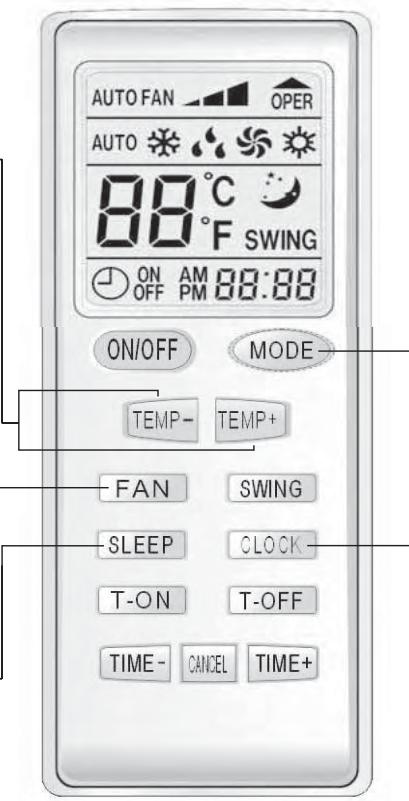

Touche TEMP+TEMP- En mode REFROIDISSEMENT, DESHUMIDIFICATION, VENTILATION ou CHAUFFAGE, appuyez sur l'une de ces deux touches pour régler la température. La plage de réglage de température se situe entre 16°C et 30°C. La température peut être mémorisée dans tous les modes.

Touche VITESSE de VENTILATION: Appuyez sur ce bouton au démarrage de l'appareil en mode AUTO, REFROIDISSEMENT, VENTILATION, CHAUFFAGE pour sélectionner Ventilation auto, Ventilation lente, Ventilation moyenne, Ventilation haute; en mode DESHUMIDIFICATION, la vitesse de ventilation est basse. La VITESSE DE VENTILATION peut être mémorisée dans différents modes.

Touche NUIT: En mode REFROIDISSEMENT, DESHUMIDIFAC-TION, CHAUFFAGE, appuyez une fois sur la touche NUIT et appuyez a nouveau pour arrerter la fonction.

Touche MODE: Au démarrage de l'appareil, appuyez sur cette touche pour sélectionner le mode AUTO, REFROIDISSEMENT, DESHUMIDIFICATION, VENTILATION ou CHAUFFAGE.

REFROIDISSEMENT

VENTILATEUR mo

Touche HORLOGE : En appuyant une fois sur cette touche, l'icone de l'HORLOGE clignote et cette dernière peut être réglée. Lors du réglage de l'HORLOGE, appuyez sur HEURE+ une fois : les minutes augmentent d'une unité ; maintenez appuyé 1 seconde pour augmenter les dizaines des minutes d'une unité toutes les demi-secondes. En appuyant sur HEURE-, les minutes diminuent d'une unité ; maintenez appuyé 1 seconde pour diminuer les dizaines des minutes d'une unité toutes les demi-secondes. Une fois le réglage terminé, appuyez sur HORLOGE pour confirmer.

Remarque :

• Ce type de télécommande est d'un genre nouveau. Certaines touches de la commande qui possèdent des fonctions supplémentaires sont décrites ci-après.

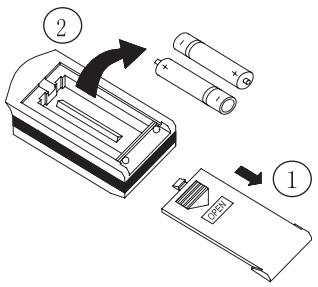

1. Retirer le couvercle au dos de la télécommande.
2. Insérer les deux piles (deux piles sèches AAA).
3. Remplacez le couvercle.

Remarque :

• Vérifiez l'absence d'obstruction.
• Ne faites pas tomber et ne jetez pas la télécommande.
• Ne placez pas la télécommande en exposition directe au soleil.
• Lorsque l'appareil redémarre après un arrêt, il peut reprendre automatiquement son dernier mode de fonctionnement, et l'unité extérieure démarre un peu plus tard.

Avertissement

• Arrêtez et débranchez le climatiseur avant de le nettoyer, sinon un choc électrique peut se produire.
• N’humectez jamais l’unité intérieure et l’unité extérieure pour les nettoyer, sinon un choc électrique peut se produire.
• Les liquides volatiles (par ex. diluant ou essence) endommagent le climatiseur. (Essuyez les unités avec un chiffon doux et sec ou légèrement imbibé d'eau ou de nettoyant).

Nettoyez la façade (déposez-la pour la nettoyer)

Déposez la façade

Tirez dans la direction de la flèche en soulevant la façade et en la maintenant par ses deux encoches.

② Nettoyage

Nettoyez avec un linge douce, de l'eau et un détergent neutre, puis essuyez à l'abri du soleil.

③ Nettoyage de la façade

Placez deux supports de la façade dans les encoches, dans la direction de la flèche et fermez la façade. Comme illustré par la Fig. 4 (a, b).

Fig. 4

Nettoyer le filtre à air (recommandé tous les trois mois)

Remarque: Si le climatiseur est poussiéreux, les filtres à air doivent être nettoyés à plusieurs reprises. Une fois le filtre déposé, ne touchez pas l'ailette de l'unité intérieure pour éviter de blesser vos doigts.

Déposez le filtre à air

En face de l'encoche du panneau de surface formant un angle, tirez le filtre à air vers le bas et sortez-le; voir la Fig. 5 (a, b, c).

(a)

② Nettoyage du filtre à air

Pour nettoyer la poussière qui adhère aux filtres, utilisez un aspirateur ou lavez-les à l'eau tiède (l'eau additionnée de détergent neutre doit être à moins de 45°C), et séchez à l'abri du soleil.

Remarque: N'utilisez jamais d'eau plus chaude que 45°C pour le nettoyage; sinon, une déformation ou une décoloration peut se produire. Ne séchez jamais à la chaleur, un incendie ou une déformation peut se produire.

③ Nettoyez le filtre à air

Réinsérez les filtres dans la direction de la flèche, puis fermez le couvercle.

Contrôle avant utilisation

Vérifiez que l'arrivée et les évacuations d'air ne sont pas obstruées. Vérifiez que le fil de terre est correctement raccordé. Vérifiez que les piles du climatiseur sont chargées. Vérifiez que le support de montage de l'unité extérieure n'est pas endommagé. S'il est endommagé, contactez votre revendeur.

Entretien après utilisation

① Arrêtez le courant. ② Nettoyez le filtre et les boîtiers de l'unité intérieure et extérieure. ③ Éliminez la poussière et les obstructions de l'unité extérieure. ④ Repeignez les parties rouillées de l'unité extérieure pour éviter qu'elles ne s'étendent.

Ce produit ne doit pas être mis au rebut avec les déchets domestiques. Ce produit doit être mis au rebut en un lieu agréé pour le recyclage des appareils électriques et électroniques.

Avertissement

Ne tentez pas de réparer le climatiseur par vos propres moyens, cela peut provoquer un choc électrique ou un incendie. Vérifiez les éléments suivants avant de demander une réparation, vous pourriez économiser du temps et de l'argent.

Phénomène	Diagnostic des pannes
Le climatiseur ne fonctionne pas immidiatement au redémarrage.	Une fois le climatiseur arrêté, il ne fonctionne pas pendant environ 3 minutes : il s'agit d'une temporisation de protection.
L'évacuation exhale une odeur inhabituelle après le démarrage.	L'unité n'a aucune odeur spécifique. Si elle en a une, elle est due à l'odeur ambiente. Solution : Nettoyer le filtré (voir page 10). Si le problème persiste, le climatiseur doit être nettoyé. (Contactez un centre d'entretien agréé de Totaline).
Un bruit d'eau courante est audible pendant le fonctionnement.	Lorsque le climatiseur démarre, en fonctionnement le compresseur démarre ou s'arrête, ou l'unité s'arrête ; des bruits et des gargouillements sont parfois audibles : ils sont dus à l'écoulement du réfrigérant et ne constituent pas un dysfonctionnement.
En mode REFROIDISSEMENT, l'aérateur d'évacuation émet parfois une vaporisation.	Ce phénomène peut se produit lorsque la température interieure et l'humidité sont très élevées. Ceci est dû au refroidissement rapide de l'air dans la pièce. Àpès un certain temps de fonctionnement, la température et l'humidité descendent et la vaporisation cessée.
Un crapquement est audible au démarrage et à l'arrêt de l'unité.	Ceci est dû à la déformation du plastique en raison des changements de température.

Phénomène	Diagnostic des pannes
Si l'unité interieure ne fonctionne pas.	L'alimentation électricque a-t-elle étée coupée ? Le dispositif de protection du circuit électricque est-il déclenché ? La tension électricque est-elle supérieure ou inférieure ? (Testée par des professionnels) La minuterie est-elle utilisée correctement ?
L'efficacité de refroidissement (chauffage) est mauvaise.	Le réglage de la température est-il adapté ? Les aérateurs d'arrivée ou d'évacuation sont-ils obstrués ? Le filtré est-il propre ? Les fenètres et les portes sont-elles fermées ? La vitesse de ventilation est-elle sur le réglage bas ? Existe-til des sources de chaleur dans la piece ?
La télécommande ne fonctionne pas.	Lorsque l'appareil subit des actions de commutation anormales ou fréquentes, il peut arriver que le contrôleur ne fonctionne pas. Dans ce cas, débranchez la prise électricque et rebranchez-la. Est-elle dans la zone de réception ? Ou obstruée ? Vérifiez la tension de la télécommande, ou changez les piles. Vérifiez que la télécommande n'est pas endommagée.
En cas de fuite d'eau dans la pièce.	L'humidité de l'air est étée ? L'eau de condensation a débordé. Le raccord de du tuyau d'évacuation de l'unité interieure est desserré.
En cas de fuite d'eau de l'unité extérieur.	Lorsque l'appareil fonctionne en mode REFROIDISSEMENT, le tuyau et le raccord produit de la condensation due au refroidissement de l'eau. Lorsque l'appareil fonctionne en mode dégivrage automatique, le givre fond puis est évacué. Lorsque l'appareil fonctionne en mode CHAUFFAGE, l'eau qui reste sur l'échangeur thermique s'écoule.
L'unité interieure fait du bruit.	Bruit de commutation d'un relais de ventilateur ou de compresseur. Ce bruit est audible lorsque le dégivrage démarre ou s'arrête. Il est dû à l'écoulement du réfrigérant en direction inverse.
L'unité interieure ne produit pas d'air.	En mode CHAUFFAGE, lorsque la température de l'échangeur thermique interieur est très basse, la production d'air s'arrête pour éviter de souffler de l'air froid.En mode CHAUFFAGE, lorsque la température extérieure est BASSE ou l'humidité elevée, une grande quantité de givre se forme sur l'échangeur thermique extérieur, qui déclenché le dégivrage automatique et l'arrêt de la ventilationpendant 8 à 10 minutes. Pendant le dégivrage, de l'eau ou de la vapeur est produit.En mode déshumidification, le ventilateur interieur s'arrête parfois pour éviter de vaporiser à nouveau l'eau de condensation et empêcher l'élévation de la température.
Humidité sur l'aérateur d'évacuation.	Si l'appareil fonctionne longtemps par forte humidité, l'humidité se condense sur la grille d'évacuation d'air et s'écoule.
Arrêtez immédiatement l'appareil et débranchez-le;contactez le revendeur dans les circonstances suivantes.
Un son brutal est audible pendant le fonctionnementDes odeurs fortes sont émises pendant le fonctionnementDe l'eau fuit dans la piece.Le commutateur de ventilation ou de protection casse souventDe l'eau ou un autre produit a été renversé sans ménagement sur le climatiseurLe cordon et la prise d'alimentation électrique sont anormale-ment chauds	Arrêtez l'appareil et débranchez-le

Notices importantes

1. Les travaux d'installation de l'appareil doivent être effectués par du personnel qualifié, conformément aux règlementations locales et aux instructions de ce manuel.
2. Avant l'installation, contactez votre centre de maintenance agréé local. En cas de dysfonctionnement, le problème risque de ne pas être résolu si l'installation n'est pas effectuée par un centre de maintenance agréé.
3. Lorsque l'appareil est déménagé sur un autre lieu, contactez immédiatement le centre de maintenance Totaline local agréé.

Contraintes de base relatives à l'emplacement d'installation

• Emplacement soumis à l'émission de fortes sources de chaleur, vapeurs, gaz inflammables ou éléments volatils.
• Emplacement soumis aux ondes haute-fréquence émises par de l'équipement radio, des postes à souder ou de l'équipement médical.
• Emplacement en atmosphère très saline, près des côtes par exemple.
• Emplacement où l'air contient de l'huile (huile machine).
• Emplacement où des gaz sulfureux sont émis, près de sources chaudes par exemple. • Autres emplacements soumis à des conditions spéciales.

Choix de l'emplacement de montage de l'unité intérieure

1. Les aérateurs d'arrivée et d'évacuation doivent être éloignés de toute obstruction, afin d'assurer que l'air puisse circuler dans toute la pièce.
2. Choisissez un endroit où l'eau de condensation peut être facilement évacuée et l'unité extérieure facilement raccordée.
3. Choisissez un endroit hors de portée des enfants.
4. L'emplacement doit être suffisamment solide pour supporter le poids et les vibrations de l'unité, sans toutefois augmenter le bruit.
5. Veillez à laisser suffisamment d'espace pour les opérations d'entretien courantes. Installez l'unité à une hauteur de 230 cm ou plus du sol.
6. Choisissez un emplacement à 1 mètre au moins d'un téléviseur ou de tout autre appareil électrique.
7. Choisissez un emplacement où le filtre peut être facilement retiré.
8. Veillez à ce que l'installation de l'unité intérieure corresponde au diagramme d'installation.
9. N'utilisez pas l'unité à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.
10. Une fois l'appareil positionné, la prise électrique doit être accessible.

Choix de l'emplacement de montage de l'unité extérieure

1. Choisissez un emplacement où le bruit et la sortie d'air de l'appareil ne dérangeront pas les voisins, les animaux, les plantes.
2. Choisissez un emplacement suffisamment bien ventilé.
3. Choisissez un emplacement sans obstruction des aérateurs d'arrivée et d'évacuation d'air.
4. L'emplacement doit pouvoir supporter le poids et les vibrations de l'unité extérieure et permettre une installation sûre.
5. Choisissez un emplacement sec, sans exposition directe au soleil ou à des vents forts.
6. Veillez à ce que l'installation de l'unité extérieure corresponde au diagramme d'installation, soit pratique pour les opérations d'entretien et de réparation.
7. La différence de hauteur de raccord du tuyau est de 5 mètres, et la longueur de 10 mètres.
8. Choisissez un emplacement hors de portée des enfants.
9. Choisissez un emplacement qui ne bloque pas le passage et n'affecte pas le paysage urbain.

Mesures de sécurité pour les appareils électriques

1. L'alimentation électrique doit utiliser la tension nominale et un circuit CA exclusif, le diamètre du câble doit être correct.
2. Plage d'application de la tension : la plage de fonctionnement normale correspond à 90% à 110% de la tension nominale.
3. Ne tendez pas excessivement le câble d'alimentation.
4. Il doit être correctement relié à la terre, et raccordé au dispositif de terre spécial ; les travaux d'installation doivent être exécutés par des professionnels. Le commutateur d'air doit posséder des fonctions de mise en sécurité magnétique et de thermocouple, afin de protéger l'appareil des court-circuits et des surcharges.
5. La distance minimale à respecter entre l'appareil et une surface de combustion est de 1,5 m.

Remarque :

• Dans une installation domestique, le fil de phase et le fil neutre doivent être connectés correctement conformément à la figure dans la prise d'alimentation ; pour éviter tout court-circuit interne, l'emplacement doit être câblé de façon fiable.
• Un câblage incorrect peut provoquer un incendie. Le modèle TS--18HGF sera uniquely branché à une alimentation possédant l'impédance appropriée, ne dépassant pas Zmax = 0,234 ohm. Le modèle TS--24HGF sera uniquely branché à une alimentation possédant l'impédance appropriée, ne dépassant pas Zmax = 0,051 ohm.

Mise à la terre

1. Le climatiseur est un appareil électrique de type 1, qui nécessite une mise à la terre fiable.
2. Le fil bicolore jaune/vert du climatiseur est le fil de terre et ne doit pas être utilisé autrement. Il ne doit pas être coupé ni fixé par une vis, ce qui peut provoquer un court-circuit électrique.
3. L'utilisateur doit fournir une prise de terre fiable. Ne raccordez pas le fil de terre aux emplacements suivants :

Tuyau d'arrivée d'eau Conduite de gaz Tuyau d'évacuation de contaminants Autres emplacements considérés comme peu fiables par les professionnels.

1. La résistance de la terre doit être conforme aux exigences de la norme CEI.

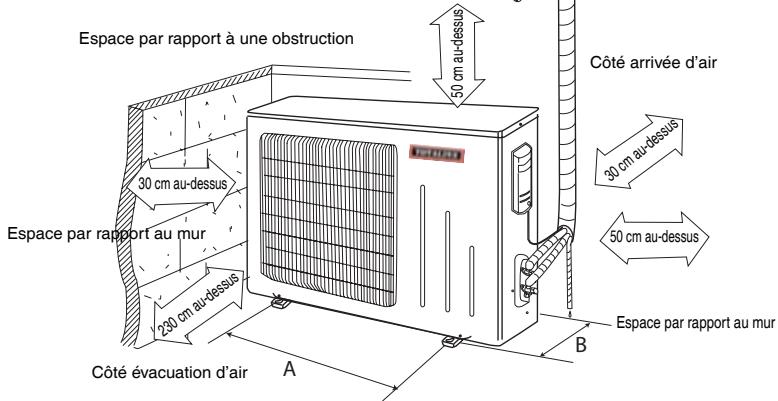

Diagramme des dimensions d'installation

Dimensions d'installation de l'unité extérieure		Modèles
A	B
540 (mm)	286 (mm)	TS--09HGFI / O TS--12HGFI / O TS--18HGFI / O
572 (mm)	378 (mm)	TS--24HGFI / O

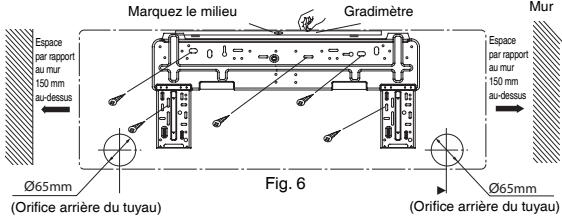

Installez le panneau arrière

1. Montez toujours le panneau arrêté horizontalement. Le tuyau d'évacuation d'eau étant situé à gauche, ne serrez pas trop ce côté lors de l'ajustement du panneau arrêté; le côté doit être légèrement serré.
2. Fixez le panneau arrière à l'emplacement besoini.
3. Vérifiez que le panneau arrêté est suffisamment bien fixé pour supporter le poids d'un adulte de 60 kg, également réparti sur les différentes vis.

Installez l'orifice du tuyau

1. Percez l'orifice du tuyau (Ø 65) dans le mur selon une légère inclinaison vers le bas côté extérieur. Fig. 6.
2. Insérez la gaine de l'orifice du tuyau pour éviter d'endommager le tuyau et le câblage en les passant à travers l'orifice.

Installez le tuyau d'évacuation d'eau

1. Pour une bonne évacuation, le tuyau d'évacuation doit être incliné vers le bas.
2. Ne tordez pas ou ne courbez pas le tuyau d'évacuation et ne plongez pas son extrémité dans l'eau.
3. Une fois le long tuyau d'évacuation passé à l'intérieur, l'entourer de matériel ou d'isolant.

Branchez les câbles électriques intérieurs et extérieurs

1. Ouvrez la façade en la soulevant vers le haut.
2. Dévissez la vis de fixation de la plaque du couvercle et dévissez-la (comme illustré par la Fig. 7).
3. Passez le câble d'alimentation électrique à travers l'arête de l'unité intérieure et faites-le ressortir.
4. Raccordez le fil bleu du cordon d'alimentation électrique à la borne "N", le noir à "2", le marron à "3", le fil de terre jaune/vert à la terre (comme illustré par la Fig. 8).
5. Placez le câble d'alimentation électrique avec la gaine dans la rainure et remplacez la plaque du couvercle, serrez la vis de fixation pour fixer le câble d'alimentation.
6. Fermez le couvercle de la façade.
7. Pour l'unité de refroidissement et de chauffage, le câble de commande du signal peut être passé à travers le raccord de connexion et l'unité intérieure ; utilisez le clip situé sous le boîtier de l'appareil et serrez le câble de commande du signal (comme illustré par la Fig. 9).

2): TS-18HGF/10 T5-24HGF/10

Fig. 9

Fig. 8

Remarque :

Lors du raccordement du câble électrique, si sa longueur est insuffisante, contactez l'atelier de service agréé pour acheter un câble électrique exclusif suffisamment long. Il est interdit de rejoindre deux longueurs de câble.

• Le câblage électrique doit être correctement raccordé, une mauvaise connexion peut provoquer des dysfonctionnements.
• Serrez la vis de la borne pour éviter que les cables soient desserrés.
• Une fois la vis serrée, tirez légèrement sur le câble pour confirmer sa bonne fixation.
• Un mauvais raccordement du fil de terre peut provoquer un choc électrique.
• La plaque du couvercle doit être fixée, le câble de raccordement serré ; en cas de mauvaise installation, la poussière et l'humidité peuvent pénétrer dans la borne de raccordement et, affectées par les forces extérieures, provoquer un incendie ou un choc électrique.

Installez l'unité intérieure

• Le tuyau peut sortir sur le côté droit, à l'arrière à droite, sur la gauche, à l'arrière à gauche.
• Pour acheminer le tuyau et le cablage depuis le côté droit ou gauche de l'unité, découvrez les passages du châssis selon les besoins (comme illustré par la Fig. 10).

(1) Découpez le passage 1 pour passer uniquement le câblage. (2) Découpez les passages 1 et 2 pour acheminer le câblage et le tuyau.

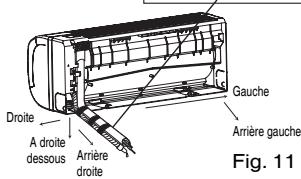

1. Sortez le tuyau du boîtier, entourez le câble électrique et le tuyau d'eau avec du ruban adhésif et passez-les à travers l'orifice du tuyau. (Comme illustré dans la Fig. 11).
2. Accrochez les encoches de montage de l'unité intérieure sur les languettes supérieures du panneau arrêté et vérifiez qu'elles sont suffisamment solides. (Comme illustré dans la Fig. 12).
3. Installez l'unité à une hauteur de 2,3 m ou plus du sol.

Fig. 10

Fig. 11

Installes le tuyau de raccordement

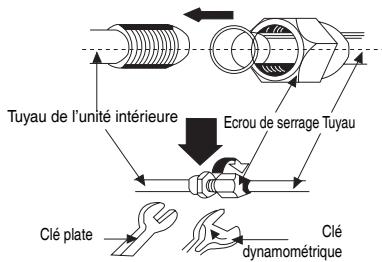

1. Alignez le centre de la partie évasée du tuyau avec la vanne correspondante.
2. Vissez l'écrou évasé manuellement puis serrez-le avec une clé plate et une clé dynamométrique selon les valeurs ci-après.

Tableau de couple de serrage

Diamètre de l'écrou hexagonal	Tableau de couple de serrage (N.m)
Ø 6	15-20
Ø 9,5	31-35
Ø 12	50-55
Ø 16	60-65

REMARQUE: Raccordez d'abord le tuyau de raccordement à l'unité intérieure, puis à l'unité extérieure. Soyez attentif à la courbure du tuyau pour ne pas endommager le tuyau de raccordement; l'écrou de raccordement ne doit pas être trop serré, sinon il peut provoquer des fuites.

Câblage électrique

1. Démontez la poignée de la plaque latérale droite de l'unité extérieure (1 vis).
2. Déposez la bride du câble. Raccordez et fixez le cordon d'alimentation électrique à la borne du bornier. Le câblage doit correspondre à celui de l'unité intérieure.
3. Fixez le cable de raccordement d'alimentation avec la bride, pour les unités de refroidissement et de chauffage, puis utilisez la bride pour fixer le cable de commande du signal; raccordez ensuite le connecteur correspondant.
4. Vérifiez que le câble est bien fixé.
5. Installez la poignée. (1 vis de fixation).

Remarque :

• Un mauvais câblage peut provoquer le dysfonctionnement de certaines pièces.
• Une fois le câble fixé, vérifie qu'il existe un espace libre entre le raccordement et la fixation du câble.

1) TS--09HGFI/O TS--12HGF1/O

2)TS--18HGFI/O TS--24HGFI/O

Purgez l'air et effectuez le test détanchéité

1. Déposez l'écrou de fermeture d'entrée du réfrigérant.
2. Alignez le centre du tuyau et serrez l'écrou conique manuellement.
3. Serrez l'écrou conique avec une clé plate.
4. Déposez le couvercle de la vanne de liquide et de la vanne de gaz de la buse de charge du fréon.
5. Desserrez la tige de la vanne de liquide avec une clé hexagonale. Poussez le centre de la vanne de sécurité de la vanne de gaz pour purger l'air et l'humidité restant dans le système de réfrigerant.
6. Après 15 secondes, cessez d'appuyer sur le centre de la vanne dès que le réfrigérant commence à être purgé, et réinstallez l'écrou ou du port de service.
7. Ouvrez complètement la tige de la vanne de liquide. (Comme illustré dans la Fig. 13).
8. Serrez le couvercle de la vanne, utilisez de l'eau savonneuse ou un détecteur de fuite pour effectuer le test d'étanchéité de l'unité extérieur et du raccord de tuyau.

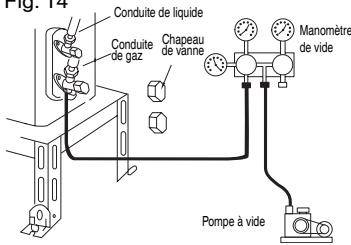

9. Si possible, utilisez une pompe à vide pour aspirer l'air de la tige du gaz. (Comme illustré dans la Fig. 14).

Fig. 13 Fig. 14

Évacuation de la condensation extérieure (pompe à chaleur seulement)

Lorsque l'appareil chauffe, l'eau de condensation

et l'eau de dégivrage peut être évacuée de façon fiable par le tuyau d'évacuation.

Installation: Installez le coude d'évacuation extérieure dans l'orifice de 0 25 de la plaque de support, et raccordez le tuyau d'évacuation au coude de sorte que l'eau usée formée dans l'unité extérieure puisse être évacuée correctement.

Coude d'évacuation extérieure

Vérifiez après installation

Eléments à vérifier	Dysfonctionnement possible
La fixation est-elle solide ?	L'unité peut tomber, vibrer ou émettre du bruit.
Avez-vous effectué le test d'étanchéité du réfrigérant ?	Il peut être à l'origine d'une capacité de refroidissement (chauffage) insuffisante.
L'isolation thermique est-elle suffisante ?	Elle peut provoquer de la condensation et des écoulements.
L'eau est-elle correctement évacuée ?	Elle peut provoquer de la condensation et des écoulements.
La tension correspond-elle à la tension nominale indiquée sur la plaque signalétique ?	Elle peut provoquer des dysfonctionnements électriques ou endommager les pièces.
Le câblage électrique et le raccordement des tuyaux sont-ils installés correctement et de façon sure ?	Ils peuvent provoquer des dysfonctionnements électriques ou endommager les pièces.
L'appareil est-il raccordé à une prise de terre sure ?	Elle peut provoquer des fuites de courant.
Le cordon d'alimentation est-il celui spécifique ?	Il peut provoquer des dysfonctionnements électriques ou endommager les pièces.
L'arrivée et l'évacuation sont-elles couvertes ?	Cela peut être à l'origine d'une capacité de refroidissement (chauffage) insuffisante.
La longueur des tuyaux de raccordement et la capacité de réfrigérant ont-elles été notées ?	La capacité du réfrigérant est imprecise.

1. Avant le test préliminaire

(1) Ne branche pas l'alimentation électrique tant que l'installation n'est pas totalement terminée. (2) Le câblage électrique doit être raccordé de façon correcte et sûre. (3) Les vannes de sécurité des tuyaux de raccordement doivent être ouvertes. (4) Tous les impuretés et débris doivent être éliminés de l'unité.

2. Méthode de test préliminaire

(1) Allumez l'appareil, appuyez sur la touche "MARCHE/ARRET" de la télécommande pour le démarrer. (2) Appuyez sur la touche MODE pour sélectionner Auto, REFROIDISSEMENT, CHAUFFAGE, VENTILATION et vérifier si le fonctionnement est normal.
