MODE D'EMPLOI TS-12HGFI-O TOTALINE

> L’alimentation doit utiliser le circuit spécial pour éviter les incendies.

Sinon, cela peut provoquer un choc électrique ou un incendie.

> Lors du nettoyage, arrêtez l’appareil et débranchez l’alimentation électrique.

> Veillez à débrancher la prise d’alimentation lorsque le climatiseur doit être inutilisé pendant une période prolongée.

Sinon, l’accumulation de poussière peut provoquer une surchauffe ou un incendie.

> La tension nominale de ce climatiseur est de 230V, avec une tolérance de fluctuation de ± 23V. Le compresseur vibrera fortement si la tension est trop faible, endommageant ainsi le système de refroidissement. Les éléments électriques sont facilement endommagés si la tension est trop élevée.

> N’endommagez jamais le fil

électrique et n’utilisez pas un fil électrique non conforme.

Sinon, cela peut provoquer une surchauffe ou un incendie.

> L’alimentation électrique doit utiliser le circuit spécial avec protection par interrupteur, qui doit être suffisant. L’appareil sera mis en marche ou arrêté automatiquement selon vos désirs ; évitez d’allumer et d’éteindre l’appareil fréquemment, ce qui peut avoir un effet néfaste. Sinon, demandez à une personne qualifiée de l’installer. De plus, ne raccordez pas les fils individuellement au tuyau du gaz, au tuyau d’évacuation ou à d’autres points inadaptés.

Sinon, l’accumulation de poussière Vous économiserez ainsi de peut provoquer un incendie ou un l’électricité. choc électrique.

> Ne laissez pas les fenêtres et les portes ouvertes pendant longtemps lorsque le climatiseur fonctionne.

> Ne bouchez pas l’arrivée d’air ou les aérateurs d’évacuation des unités extérieure comme intérieure.

Cela peut réduire les capacités de climatisation.

Cela peut réduire les capacités de climatisation ou provoquer un dysfonctionnement.

Cela peut provoquer un incendie ou une explosion.

> Vérifiez que le support est solidement fixé.

> Ne montez pas sur l’unité extérieure et ne posez rien dessus.

> N’essayez pas de réparer le climatiseur par vos propres moyens.

La chute de l’unité extérieure peut

Une réparation inadéquate peut être à l’origine d’un choc

électrique ou d’un incendie ; contactez le centre de réparation Totaline pour effectuer les réparations.

S’il est endommagé, l’unité peut tomber et provoquer un accident.

> Ne passez pas les mains ni un bâton dans l’arrivée d’air ou les aérateurs d’évacuation.

> N’orientez pas l’air directement sur les animaux et les plantes. Cela peut leur être néfaste.

> Ne renversez pas d’eau sur le climatiseur : cela peut provoquer un choc électrique ou un dysfonctionnement.

> Ne placez pas de chauffage près du climatiseur.

Une intoxication au CO peut en découler faute de combustion complète.

> N’orientez pas d’air froid sur le corps pendant des périodes prolongées.

> N’utilisez pas le climatiseur pour d’autres usages, par exemple pour sécher des vêtements, conserver des aliments etc.

Cela peut provoquer des problèmes de santé.

Si l’appareil fonctionne en mode FROID à basse température, du givre se forme sur l’échangeur thermique ; lorsque la température de l’échangeur thermique intérieur descend au-dessous de 0 °C, le calculateur de l’unité intérieure arrête le compresseur pour protéger l’unité. Principe de fonctionnement et fonctions spéciales de chauffage Principe : > Le climatiseur absorbe la chaleur de la pièce et l’évacue à l’extérieur, sa capacité de chauffage diminue en fonction de la température extérieure de sorte que la température ambiante intérieure augmente avec la capacité de chauffage de la pièce. > Ce système de chauffage à circulation d’air augmente rapidement la température intérieure. > Si la température extérieure baisse, faites fonctionner les autres équipements de ventilation de chauffage. Dégivrage : > Lorsque la température extérieure est basse mais très humide, après une longue période de fonctionnement, du givre se forme sur l’unité extérieure et affecte la capacité de chauffage ; la fonction de dégivrage intervient alors et le chauffage s’arrête pendant 8 à 10 minutes. > Pendant le dégivrage automatique, les moteurs du ventilateur de l’unité intérieure s’arrêtent. > Pendant le dégivrage, le témoin intérieur clignote, l’unité extérieure peut produire de la vapeur. Cela est du au dégivrage et ne constitue pas un dysfonctionnement. > Une fois le dégivrage terminé, le chauffage reprend automatiquement. Fonction antigel : En mode “CHAUFFAGE”, si dans l’état suivant, l’échangeur thermique intérieur n’a pas atteint une certaine température, l’unité intérieure ne fonctionne pas pour éviter la soufflerie d’air froid. (dans les 3 minutes) 1. Le chauffage démarre. 2. Une fois le dégivrage automatique terminé. 3. Chauffage en-dessous de la température basse. >Dans ces conditions l’unité ne peut pas fonctionner normalement. Dans la plage de températures suivante, le dispositif de protection peut intervenir et interrompre le fonctionnement de l’appareil.

“CHAUFFAGE” en fonctionnement

Température extérieure supérieure à 24 °C Température extérieure inférieure à -7°C Température intérieure supérieure à 27 °C

“REFROIDISSEMENT” en fonctionnement

Température extérieure supérieure

à 43 °C Température intérieure inférieure à 21°C

“DÉSHUMIDIFICATION” en fonctionnement

Température intérieure inférieure

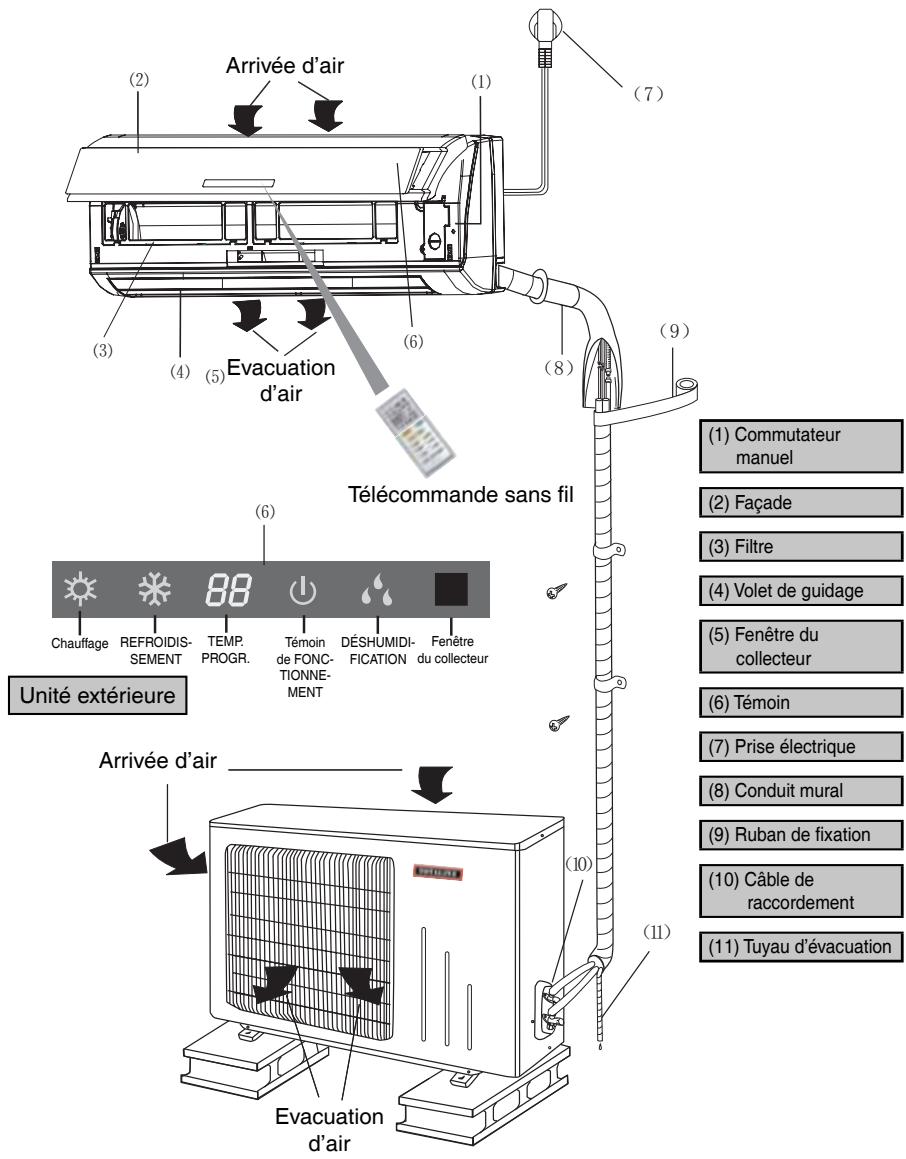

• Ne faites pas tomber et ne jetez pas la télécommande. • Ne placez pas la télécommande en exposition directe au soleil. • Lorsque l’appareil redémarre après un arrêt, il peut reprendre automatiquement son dernier mode de fonctionnement, et l’unité extérieure démarre un peu plus tard. Touche TEMP+ TEMP- : En mode REFROIDISSEMENT, DESHUMIDIFICATION, VENTILATION ou CHAUFFAGE, appuyez sur l’une de ces deux touches pour régler la température. La plage de réglage de température se situe entre 16°C et 30°C. La température peut être mémorisée dans tous les modes.

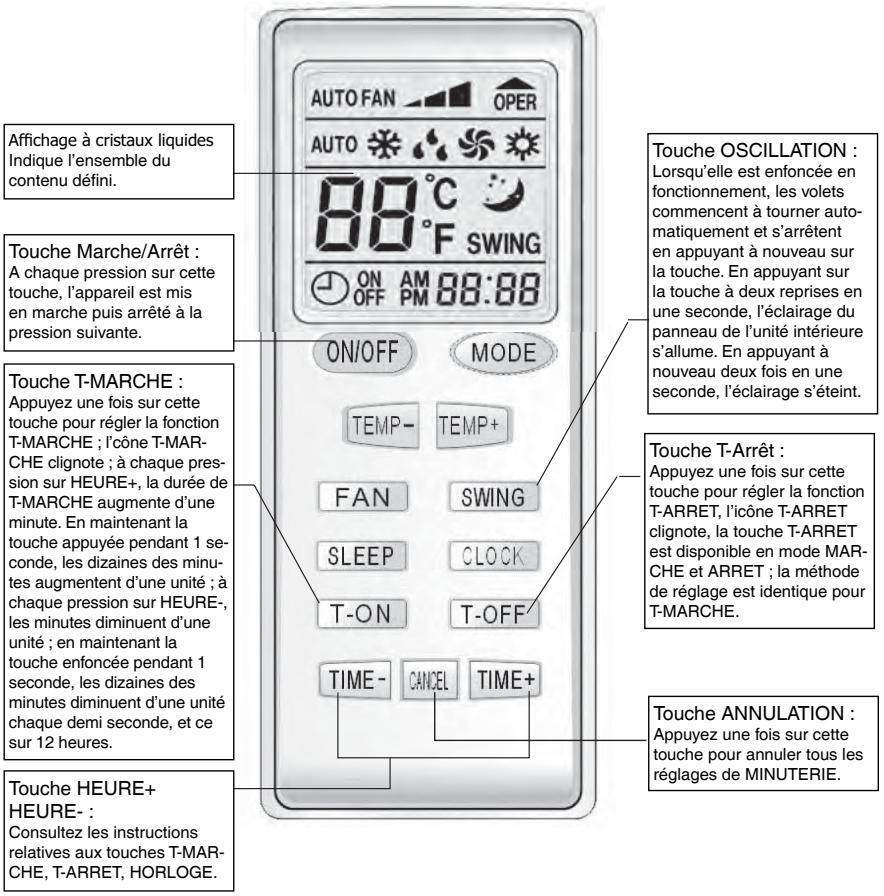

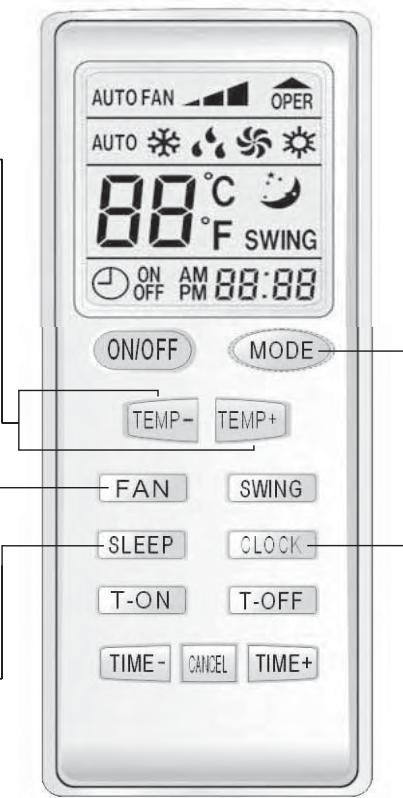

Au démarrage de l’appareil, appuyez sur cette touche pour sélectionner le mode AUTO, REFROIDISSEMENT, DESHUMIDIFICATION, VENTILATION ou CHAUFFAGE.

VITESSE DE VENTILATION peut être mémorisée dans différents modes

CHAUFFAGE n HORLOGE pour confirmer.

En mode REFROIDISSEMENT, DESHUMIDIFICATION, CHAUFFAGE, appuyez une fois sur la touche NUIT et appuyez à nouveau pour arrêter la fonction.

T-MARCHE ; l’cône T-MARCHE clignote ; à chaque pression sur HEURE+, la durée de T-MARCHE augmente d’une minute. En maintenant la touche appuyée pendant 1 seconde, les dizaines des minutes augmentent d’une unité ; à chaque pression sur HEURE-, les minutes diminuent d’une unité ; en maintenant la touche enfoncée pendant 1 seconde, les dizaines des minutes diminuent d’une unité chaque demi seconde, et ce sur 12 heures.

Appuyez une fois sur cette touche pour régler la fonction T-ARRET, l’icône T-ARRET clignote, la touche T-ARRET est disponible en mode MARCHE et ARRET ; la méthode de réglage est identique pour T-MARCHE.

Appuyez une fois sur cette touche pour annuler tous les réglages de MINUTERIE. 3. Replacer le couvercle.

• Lorsque l’appareil redémarre après un arrêt, il peut reprendre automatiquement son dernier mode de fonctionnement, et l’unité extérieure démarre un peu plus tard.

• N’humectez jamais l’unité intérieure et l’unité extérieure pour les nettoyer, sinon un choc électrique peut se produire. • Les liquides volatiles (par ex. diluant ou essence) endommagent le climatiseur. (Essuyez les unités avec un chiffon doux et sec ou légèrement imbibé d’eau ou de nettoyant).

Nettoyez la façade (déposez-la pour la nettoyer)

 Déposez la façade

Tirez dans la direction de la flèche en soulevant la façade et en la maintenant par ses deux encoches.

Nettoyez avec une brosse douce, de l’eau et un détergent neutre, puis essuyez à l’abri du soleil.

 Nettoyage de la façade

Placez deux supports de la façade dans les encoches, dans la direction de la flèche et fermez la façade. Comme illustré par la Fig. 4 (a, b).

 Déposez le filtre à air

En face de l’encoche du panneau de surface formant un angle, tirez le filtre à air vers le bas et sortez-le ; voir la Fig. 5 (a, b, c).

 Nettoyage du filtre à air

Pour nettoyer la poussière qui adhère aux filtres, utilisez un aspirateur ou lavez-les à l’eau tiède (l’eau additionnée de détergent neutre doit être à mois de 45 °C), et séchez à l’abri du soleil.

Remarque : N’utilisez jamais d’eau plus chaude que

45 °C pour le nettoyage ; sinon, une déformation ou une décoloration peut se produire. Ne séchez jamais à la chaleur, un incendie ou une déformation peut se produire.

Réinsérez les filtres dans la direction de la flèche, puis fermez le couvercle.

Contrôle avant utilisation

 Vérifiez que l’arrivée et les évacuations d’air ne sont pas obstruées.

 Vérifiez que le fil de terre est correctement raccordé.

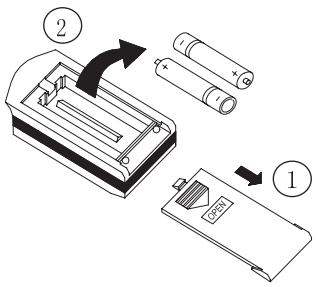

 Vérifiez que les piles du climatiseur sont chargées.  Vérifiez que le support de montage de l’unité extérieure n’est pas endommagé. S’il est endommagé, contactez votre revendeur.

Entretien après utilisation

 Arrêtez le courant.  Nettoyez le filtre et les boîtiers de l’unité intérieure et extérieure.

 Eliminez la poussière et les obstructions de l’unité extérieure.

 Repeignez les parties rouillées de l’unité extérieure pour

éviter qu’elles ne s’étendent.

WEEE Ce produit ne doit pas être mis au rebut avec les déchets domestiques. Ce produit doit être mis au rebut en un lieu agréé pour le recyclage des appareils électriques et

Une fois le climatiseur arrêté, il ne fonctionne pas pendant environ 3 minutes : il s’agit d’une temporisation de protection.

L’évacuation exhale une odeur inhabituelle après le démarrage.

L’unité n’a aucune odeur spécifique. Si elle en a une, elle est due à l’odeur ambiante.

Solution : Nettoyer le filtre (voir page 10). Si le problème persiste, le climatiseur doit être nettoyé. (Contactez un centre d’entretien agréé de Totaline).

Un bruit d’eau courante est audible pendant le fonctionnement.

Lorsque le climatiseur démarre, en fonctionnement le compresseur démarre ou s’arrête, ou l’unité s’arrête ; des bruits et des gargouillements sont parfois audibles : ils sont dus à l’écoulement du réfrigérant et ne constituent pas un dysfonctionnement.

En mode REFROIDISSEMENT, l’aérateur d’évacuation émet parfois une vaporisation.

Ce phénomène peut se produire lorsque la température intérieure et l’humidité sont très

élevées. Ceci est dû au refroidissement rapide de l’air dans la pièce. Après un certain temps de fonctionnement, la température et l’humidité descendent et la vaporisation cesse.

Un craquement est audible au démarrage et à l’arrêt de l’unité.

Ceci est dû à la déformation du plastique en raison des changements de température.

• La minuterie est-elle utilisée correctement ?

L’efficacité de refroidissement (chauffage) est mauvaise.

• Le réglage de la température est-il adapté ?

• Les aérateurs d’arrivée ou d’évacuation sontils obstrués ? • Le filtre est-il propre ? • Les fenêtres et les portes sont-elles fermées ? • La vitesse de ventilation est-elle sur le réglage bas ? • Existe-til des sources de chaleur dans la pièce ?

La télécommande ne fonctionne pas.

• Lorsque l’appareil subit des actions de commutation anormales ou fréquentes, il peut arriver que le contrôleur ne fonctionne pas.

Dans ce cas, débranchez la prise électrique et rebranchez-la. • Est-elle dans la zone de réception ? Ou obstruée ? • Vérifiez la tension de la télécommande, ou changez les piles. • Vérifiez que la télécommande n’est pas endommagée.

En cas de fuite d’eau dans la pièce.

• L’humidité de l’air est élevée.

• L’eau de condensation a débordé. • Le raccord de du tuyau d’évacuation de l’unité intérieure est desserré.

En cas de fuite d’eau de l’unité extérieure.

• Lorsque l’appareil fonctionne en mode

REFROIDISSEMENT, le tuyau et le raccord produisent de la condensation due au refroidissement de l’eau. • Lorsque l’appareil fonctionne en mode dégivrage automatique, le givre fond puis est évacué. • Lorsque l’appareil fonctionne en mode CHAUFFAGE, l’eau qui reste sur l’échangeur thermique s’écoule.

L’unité intérieure fait du bruit.

• Bruit de commutation d’un relais de ventilateur ou de compresseur.

• Ce bruit est audible lorsque le dégivrage démarre ou s’arrête. Il est dû à l’écoulement du réfrigérant en direction inverse.

L’unité intérieure ne produit pas d’air.

• En mode CHAUFFAGE, lorsque la température de l’échangeur thermique intérieur est très basse, la production d’air s’arrête pour éviter de souffler de l’air froid.

• En mode CHAUFFAGE, lorsque la température extérieure est basse ou l’humidité élevée, une grande quantité de givre se forme sur l’échangeur thermique extérieur, qui déclenche le dégivrage automatique et l’arrêt de la ventilation pendant 8 à 10 minutes. Pendant le dégivrage, de l’eau ou de la vapeur est produite. • En mode déshumidification, le ventilateur intérieur s’arrête parfois pour éviter de vaporiser à nouveau l’eau de condensation et empêcher l’élévation de la température.

Humidité sur l’aérateur d’évacuation.

Si l’appareil fonctionne longtemps par forte humidité, l’humidité se condense sur la grille d’évacuation d’air et s’écoule.

Arrêtez immédiatement l’appareil et débranchez-le ; contactez le revendeur dans les circonstances suivantes.

V Un son brutal est audible pendant le fonctionnement V Des odeurs fortes sont émises pendant le fonctionnement V De l’eau fuit dans la pièce. V De l’eau ou un autre produit a été renversé sans ménagement

V V Le commutateur de ventilation ou de protection casse souvent

Arrêtez l’appareil et débranchez-le

V Le cordon et la prise d’alimentation électrique sont anormalement chauds

3. Lorsque l’appareil est déménagé sur un autre lieu, contactez immédiatement le centre de maintenance Totaline local agréé.

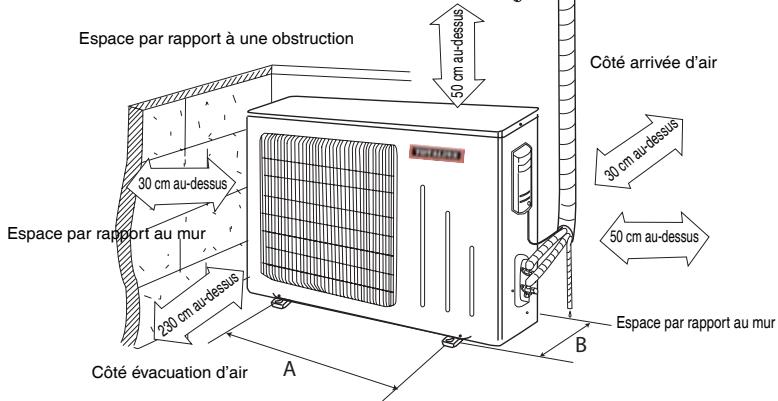

Contraintes de base relatives à l’emplacement d’installation L’installation aux emplacements suivants peut provoquer des dysfonctionnements. S’il est impossible de les éviter, contactez le centre de service : ● Emplacement soumis à l’émission de fortes sources de chaleur, vapeurs, gaz inflammable ou élément volatile. ● Emplacement soumis aux ondes haute-fréquence émises par de l’équipement radio, des postes à souder ou de l’équipement médical. ● Emplacement en atmosphère très saline, près des côtes par exemple. ● Emplacement où l’air contient de l’huile (huile machine). ● Emplacement où des gaz sulfureux sont émis, près de sources chaudes par exemple. ● Autres emplacements soumis à des conditions spéciales. Choix de l’emplacement de montage de l’unité intérieure 1. Les aérateurs d’arrivée et d’évacuation doivent être éloignés de toute obstruction, afin d’assurer que l’air puisse circuler dans toute la pièce. 2. Choisissez un endroit où l’eau de condensation peut être facilement évacuée et l’unité extérieure facilement raccordée. 3. Choisissez un endroit hors de portée des enfants. 4. L’emplacement doit être suffisamment solide pour supporter le poids et les vibrations de l’unité, sans toutefois augmenter le bruit. 5. Veillez à laisser suffisamment d’espace pour les opérations d’entretien courant. Installez l’unité à une hauteur de 230 cm ou plus du sol. 6. Choisissez un emplacement à 1 mètre au moins d’un téléviseur ou de tout autre appareil électrique. 7. Choisissez un emplacement où le filtre peut être facilement retiré. 8. Veillez à ce que l’installation de l’unité intérieure corresponde au diagramme d’installation. 9. N’utilisez pas l’unité à proximité immédiate d’une baignoire, d’une douche ou d’une piscine. 10. Une fois l’appareil positionné, la prise électrique doit être accessible. Choix de l’emplacement de montage de l’unité extérieure 1.

Choisissez un emplacement où le bruit et la sortie d’air de l’appareil ne dérangera pas les voisins, les animaux, les plantes.

2. Choisissez un emplacement suffisamment bien ventilé. 3. Choisissez un emplacement sans obstruction des aérateurs d’arrivée et d’évacuation d’air. 4. L’emplacement doit pouvoir supporter le poids et les vibrations de l’unité extérieure et permettre une installation sûre. 5. Choisissez un emplacement sec, sans exposition directe au soleil ou à des vents forts. 6. Veillez à ce que l’installation de l’unité extérieure corresponde au diagramme d’installation, soit pratique pour les opérations d’entretien et de réparation. 7. La différence de hauteur de raccord du tuyau est de 5 mètres, et la longueur de 10 mètres. 8. Choisissez un emplacement hors de portée des enfants. 9. Choisissez un emplacement qui ne bloque pas le passage et n’affecte pas le paysage urbain.

2. Plage d’application de la tension : la plage de fonctionnement normale correspond à

90% à 110% de la tension nominale. 3. Ne tendez pas excessivement le câble d’alimentation. 4. Il doit être correctement relié à la terre, et raccordé au dispositif de terre spécial ; les travaux d’installation doivent être exécutés par des professionnels. Le commutateur d’air doit posséder des fonctions de mise en sécurité magnétique et de thermocouple, afin de protéger l’appareil des court-circuits et des surcharges. 5. La distance minimale à respecter entre l’appareil et une surface de combustion est de 1,5 m. Remarque : • Dans une installation domestique, le fil de phase et le fil neutre doivent être connectés correctement conformément à la figure dans la prise d’alimentation ; pour éviter tout court-circuit interne, l’emplacement doit être câblé de façon fiable. • Un câblage incorrect peut provoquer un incendie • Le modèle TS -- 18HGF sera uniquement branché à une alimentation possédant l’impédance appropriée, ne dépassant pas Zmax = 0,234 ohm sera uniquement branché à une alimentation possédant l’impédance appropriée, ne dépassant pas Zmax = 0,051 ohm

• Le modèle TS -- 24HGF Mise à la terre

1. Le climatiseur est un appareil électrique de type 1, qui nécessite une mise à la terre fiable. 2. Le fil bicolore jaune/vert du climatiseur est le fil de terre et ne doit pas être utilisé autrement. Il ne doit pas être coupé ni fixé par une vis, ce qui peut provoquer un choc électrique. 3. L’utilisateur doit fournir une prise de terre fiable. Ne raccordez pas le fil de terre aux emplacements suivants :

 Tuyau d’arrivée d’eau  Conduite de gaz  Tuyau d’évacuation de contaminants

 Autres emplacements considérés comme peu fiables par les professionnels. 4. La résistance de la terre doit être conforme aux exigences de la norme CEI.

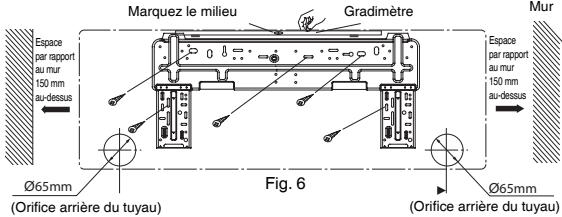

Vérifiez que le panneau arrière est suffisamment bien fixé pour supporter le poids d’un adulte de

60 kg, également réparti sur les différentes vis.

à pompe à chaleur seulement)

Interface de câblage

Placez le câble d’alimentation électrique avec la gaine dans la rainure et replacez la plaque du couvercle, serrez la vis de fixation pour fixer le câble d’alimentation.

Serrez le vis de la borne pour éviter que les câbles soient desserrés. Une fois la vis serrée, tirez légèrement sur le câble pour confirmer sa bonne fixation. Un mauvais raccordement du fil de terre peut provoquer un choc électrique. La plaque du couvercle doit être fixée, le câble de raccordement serré ; en cas de mauvaise installation, la poussière et l’humidité peuvent pénétrer dans la borne de raccordement et, affectées par les forces extérieures, provoquer un incendie ou un choc électrique.

• (1) Découpez le passage 1 pour passer uniquement le câblage.

Tuyau côté gaz Câble électrique de raccordement extérieur

Tuyau de raccord liquide

Pour finir, entourer avec du ruban adhésif

Tuyau d’évacuation de l’eau

(2) Découpez les passages 1 et 2 pour acheminer le câblage et le tuyau.

2. Sortez le tuyau du boîtier, entourez le câble électrique et le tuyau d’eau avec du ruban adhésif et passez-les à travers l’orifice du tuyau. (Comme illustré dans la Fig. 11). 3. Accrochez les encoches de montage de l’unité intérieure sur les languettes supérieures du panneau arrière et vérifiez qu’elles sont suffisamment solides. (Comme illustré dans la Fig. 12).

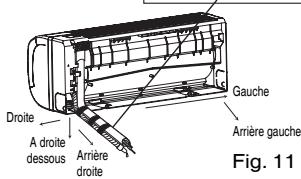

Droite 4. Installez l’unité à une hauteur de 2,3 m ou plus du sol.

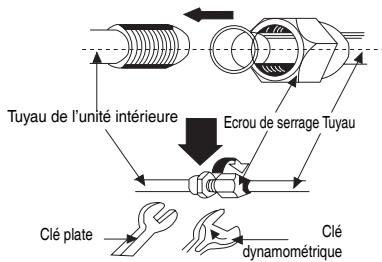

2. Vissez l’écrou évasé manuellement puis serrez-le avec une clé plate et une clé dynamométrique selon les valeurs ci-après. Tableau de couple de serrage

Diamètre de l’écrou Tableau de couple de serrage hexagonal

(N.m) Ø6 3. Fixez le câble de raccordement d’alimentation avec la bride, pour les unités de refroidissement et de chauffage, puis utilisez la bride pour fixer le câble de commande du signal ; raccordez ensuite le connecteur correspondant. 4. Vérifiez que le câble est bien fixé.  76+*),2 5. Installez la poignée. (1 vis de fixation).

• Une fois le câble fixé, vérifiez qu’il existe un espace libre entre le raccordement et la fixation du câble.

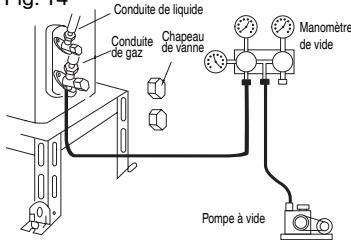

Vanne à liquide Buse de chargement Hexagone en fréon Serrez l’écrou conique avec une clé plate. Conduite de gaz Déposez le couvercle de la vanne de liquide et de la vanne de gaz de Vanne à gaz Tournevis la buse de charge du fréon.  Desserrez la tige de la vanne de liquide avec une clé hexagonale. Poussez le centre de la vanne de sécurité de la vanne de gaz pour purger l’air et l’humidité restant dans le système de réfrigérant. Fig. 14 Conduite de liquide Après 15 secondes, cessez d’appuyer sur le centre de la vanne Manomètre Chapeau Conduite de de vide dès que le réfrigérant commence à être purgé, et réinstallez vanne de gaz l’écrou du port de service. Ouvrez complètement la tige de la vanne de liquide. (Comme  illustré dans la Fig. 13). Serrez le couvercle de la vanne, utilisez de l’eau savonneuse ou un détecteur de fuite pour effectuer le test d’étanchéité de l’unité extérieure et du raccord de tuyau. Pompe à vide Si possible, utilisez une pompe à vide pour aspirer l’air de la tige du gaz. (Comme illustré dans la Fig. 14).

Evacuation de la condensation extérieure (pompe à chaleur seulement)

Lorsque l’appareil chauffe, l’eau de condensation et l’eau de dégivrage peut être évacuée de façon fiable par le tuyau d’évacuation. Installation : Installez le coude d’évacuation extérieure dans l’orifice de Ø 25 de la plaque de support, et raccordez le tuyau d’évacuation au coude de sorte que l’eau usée formée dans l’unité extérieure puisse être évacuée correctement.

La tension correspond-elle à la tension nominale indiquée sur la plaque signalétique ?

Elle peut provoquer des dysfonctionnements

électriques ou endommager les pièces.

Le câblage électrique et le raccordement des tuyaux sont-ils installés correctement et de façon sûre ?

Ils peuvent provoquer des dysfonctionnements

électriques ou endommager les pièces.

L’appareil est-il raccordé à une prise de terre sûre ?

Elle peut provoquer des fuites de courant.

Le cordon d’alimentation est-il celui spécifié ?

Il peut provoquer des dysfonctionnements

électriques ou endommager les pièces.

L’arrivée et l’évacuation sont-elles couvertes ?

Cela peut être à l’origine d’une capacité de refroidissement (chauffage) insuffisante.

La capacité du réfrigérant est imprécise.

1. Avant le test préliminaire (1) Ne branchez pas l’alimentation électrique tant que l’installation n’est pas totalement terminée. (2) Le câblage électrique doit être raccordé de façon correcte et sûre. (3) Les vannes de sécurité des tuyaux de raccordement doivent être ouvertes. (4) Tous les impuretés et débris doivent être éliminés de l’unité. 2. Méthode de test préliminaire (1) Allumez l’appareil, appuyez sur la touche “MARCHE/ARRET” de la télécommande pour le démarrer. (2) Appuyez sur la touche MODE pour sélectionner Auto, REFROIDISSEMENT, CHAUFFAGE, VENTILATION et vérifier si le fonctionnement est normal.
