EXTENSION CAT5 OMNIVIEW #F1D084VEA2 - Périphériques informatiques BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension KVM par câble CAT5
Marque	BELKIN
Modèle	F1D084VEA2
Dimensions de l'émetteur	115 x 85 x 24 mm
Dimensions du récepteur	148 x 86 x 26 mm
Poids de l'émetteur	0,42 kg
Poids du récepteur	0,38 kg
Alimentation de l'émetteur	5 V CC / 220 mA, via port clavier PS/2 de l'ordinateur ou du switch KVM
Alimentation du récepteur	Adaptateur secteur 5 V CC / 600 mA inclus (polarité positive sur broche centrale)
Distance maximale	Jusqu'à 91 mètres (câble CAT5)
Résolution vidéo maximale	1600 x 1200 @ 75 Hz (selon longueur du câble)
Connecteurs	Émetteur et récepteur : ports console PS/2 (clavier, souris), VGA HDDB15 femelle, RJ45
Compatibilité clavier/souris	Claviers PS/2 (101-106 touches), souris PS/2 (2-5 boutons, sans fil, optiques)
Systèmes d'exploitation supportés	Windows (NT, 95, 98, 2000, Me, XP, Server 2003), DOS 5.x+, Red Hat Linux 8.x+, Novell NetWare 5.x, UNIX
Fonctions principales	Extension de console KVM jusqu'à 91 m, ports locaux et distants, émulation clavier/souris PS/2, réglage d'image
Témoins LED	Orange : sous tension ; Vert clignotant : la console distante (émetteur) ou locale (récepteur) a le contrôle
Réglage d'image	Potentiomètre sur le récepteur (tournevis plat)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité relative	0 à 80 % sans condensation
Garantie	2 ans
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux ; éviter les liquides
Certifications	FCC Classe B, CE, ICES-003

FOIRE AUX QUESTIONS - EXTENSION CAT5 OMNIVIEW #F1D084VEA2 BELKIN

Quelle est la distance maximale entre l'émetteur et le récepteur ?

L'Extension CAT5 permet de connecter l'émetteur et le récepteur jusqu'à 91 mètres avec un câble CAT5 standard.

Quel type de câble est recommandé pour une meilleure qualité vidéo ?

Belkin recommande l'utilisation de câbles de raccordement Catégorie 5e, FastCAT™5e ou Catégorie 6. Pour de longues distances, des câbles CAT6 solides offrent une qualité vidéo optimale.

Comment brancher l'Extension CAT5 à mon ordinateur ou switch KVM ?

Utilisez le câble KVM tout-en-un intégré de 0,9 m pour connecter l'émetteur aux ports clavier, souris et moniteur de l'ordinateur ou du switch KVM.

Comment savoir quelle console (locale ou distante) a le contrôle ?

Les témoins LED indiquent le contrôle : sur l'émetteur, un vert clignotant signifie que la console distante a le contrôle ; sur le récepteur, un vert clignotant signifie que la console locale a le contrôle.

Puis-je utiliser des claviers ou souris spéciaux ?

L'Extension CAT5 prend en charge les claviers PS/2 standards (101-106 touches) et les souris PS/2 à 2-5 boutons, y compris les souris sans fil et optiques. Les claviers complexes avec touches de raccourcis ou les souris à molette sont compatibles mais peuvent poser problème.

Comment régler la qualité de l'image sur la console distante ?

Lorsque la console distante a le contrôle, utilisez un petit tournevis plat pour tourner le bouton de réglage de l'image à l'arrière du récepteur.

L'Extension CAT5 est-elle compatible avec les switches KVM des autres marques ?

Oui, elle est conçue pour fonctionner avec tout switch KVM doté de ports PS/2 et VGA. Cependant, elle n'est pas compatible avec les ports souris série.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que le câble CAT5 ne dépasse pas 91 mètres. Utilisez des câbles de qualité (Cat5e ou Cat6) et évitez de les placer près de sources de bruit électrique. Ajustez le réglage d'image sur le récepteur.

L'émetteur a-t-il besoin d'une alimentation externe ?

Non, l'émetteur est alimenté directement par l'ordinateur ou le switch KVM via le port clavier (5 V / 220 mA). Le récepteur nécessite l'adaptateur secteur inclus.

Quelle est la durée de la garantie pour ce produit ?

Belkin offre une garantie de 2 ans contre les défauts de conception, de matériel ou de fabrication.

MODE D'EMPLOI EXTENSION CAT5 OMNIVIEW #F1D084VEA2 BELKIN

1. Introduction 1 Contenu de l'emballage 1
2. Présentation 2 Présentation des fonctions 2 Configuration requise 3 Configuration requise 4 Illustrations de l'unité 5 Spécifications 7
3. Installation 8 Préconfiguration 8 Branchement de l'émetteur à l'ordinateur ou au switch KVM... 9 Branchement de la console locale à l'émetteur 9 Branchement de la console distante au récepteur............ 10 Branchement de l'émetteur au récepteur. 11 Mise en route des systèmes 11
4. Utilisation de l'Extension CAT5 12 Témoins 12 Réglage de l'image 13 Dépannage 13 Information 14

Félicitations et merci d'avoir acheté l'Extension CAT5 OmniView Belkin. L'Extension CAT5 permet de commander un ordinateur ou un switch KVM situé jusqu'à 91 mètres de la console. Idéal pour les serveurs isolés, les parcs de serveurs étendus, les systèmes sécurisés et les bancs d'essais, là où l'ordinateur ou le switch KVM peut être hors de portée de l'utilisateur.

Ce manuel de l'utilisateur contient toutes les informations nécessaires à l'installation et l'utilisation de l'Extension CAT5, ainsi qu'un guide de dépannage dans l'éventualité peu probable d'un problème.

Merci de votre confiance. Nous sommes certains que vous allez vite constater pourquoi plus d'un million d'OmnView de Belkin sont utilisés dans le monde.

Contenu de l'emballage

Émetteur Extension OmniView CAT5

Récepteur Extension OmniView CAT5

Bloc d'alimentation 5 VCA, 1 A

Mode d'emploi

Technologie CAT5

Technologie CAT5 intégrée pour le branchement de votre switch KVM jusqu'à 91 mètres de distance, au moyen d'un câblage CAT5 standard. Le câblage CAT5 réduit l'encombrement d'aux cables et facilite leur gestion.

Résolution vidéo

Le Switch KVM prend en charge les résolutions jusqu'à 1600×1200@60Hz

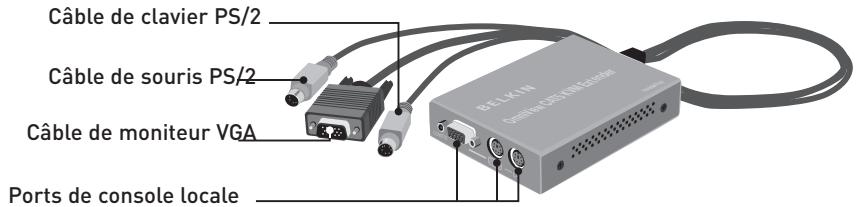

Ports locaux et distants

L'Extension CAT5 possède des ports de console locaux et distants, pour que vous soyez toujours aux commandes de vos ordinateurs, de près ou de loin.

Câblage intégré

S'ajoute également un câble KVM tout-en-un de 0,9 m pour brancher l'Extension CAT5 sur le PC ou le switch KVM.

Témoins

Des témoins sur l'émetteur et le récepteur permettent d'en surveiller l'état. Un témoin orange indique que l'unité est alimentée en courant. Un témoin vert clignotant indique que l'émetteur ou le récepteur a le contrôle.

Configuration requise

Pour brancher une Extension CAT5 à un ordinateur ou un switch KVM, le kit de câbles KVM inclus et un câble de raccordement CAT5 standard sont requis.

Belkin recommende fortement l'utilisation des cables de raccordement Catégorie 5e, FastCAT™5e, ou Catégorie 6 avec votre Extension CAT5 afin d'assurer une meilleure performance de votre vidéo. Ils offrent la plus grande qualité possible afin d'assurer une transmission de données optimale.

Remarque : Utilisez des câbles CAT6 solides pour une qualité vidéo optimale sur de longues distances.

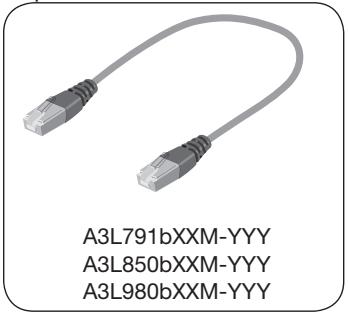

Câbles de raccordement UTP belkin :

A3L791bXXM-YYY (CAT5e)

A3L850bXXM-YYY (FastCAT5e)

A3L980bXXM-YYY (CAT6)

(-XX indique la longueur en mètres) (-YYY indique la couleur)

Remarque : Les codes de produits et la disponibilité de ces derniers peuvent varier.

Systèmes d'exploitation

L'Extension CAT5 est compatible avec des unités centrales sous les plateformes suivantes (liste non exhaustive):

• Windows NT, 95, 98, 2000, Me, XP, Server 2003
• Microsoft® DOS 5. x et versions ultérieures
• Red Hat® Linux® 8. x et supérieur
• Novell® NetWare® 5. x
• UNIX

Claviers

• Compatibleps/2
• Prend en charge les claviers standards à 101, 102, 104 et 106 touches

Souris

• Souris compatibles PS/2 avec 2, 3, 4 ou 5 boutons
• Souris sans fil et optiques compatibles PS/2

Moniteurs

• CRT et LCD (avec prise en charge VGA)

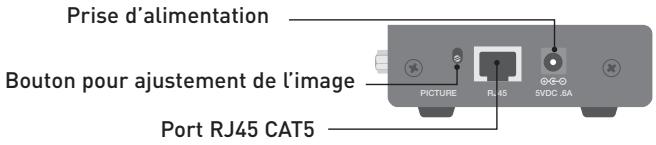

Récepteur

Ports de console distante

Caractéristiques techniques

Référence :	F1D084vea2
Coque :	Métal
Alimentation du récepteur :	Adaptateur de courant 5 V / 600 mA avec polarité positive sur la broche centrale
Alimentation de l'émetteur :	5 V, 220 mA (tiré de l'ordinateur ou switch KVM, via le port clavier)
Résolution video maximale :	Jusqu'à 1600 x 1200 @ 75 Hz (selon la longueur du cable)
Émulation de clavier :	PS/2
Émulation de souris :	PS/2
Entrée clavier (console) :	miniDIN6 (PS/2)
Entrée souris (console) :	miniDIN6 (PS/2)
Ports du moniteur (console) :	HDDB15 femelle (VGA)
Ports pour Extension CAT5 :	RJ45
Température de fonctionnement :	0° à 40 °C)
Température d'entreposeage :	-20° à 60 °C)
Humidité : condensation	0 à 80 % d'humidité relative sans
Garantie :	2 ans
Dimensions	Émetteur : 115 x 85 x 24 mm
	Récepteur : 148 x 86 x 26 mm
Poids :	Émetteur : 0,42 kg
	Récepteur : 0,38 kg

Remarque : Ces spécifications sont sujettes à modification sans préavis.

Prenez en considération les éléments suivants avant d'installer l'extension CAT5 :

• La longueur des câbles reliés au clavier, au moniteur et à la souris; L'emplacement de votre ordinateur ou switch KVM;
• La longueur des câbles servant au branchement de l'émetteur et du récepteur;

Conditions relatives à la longueur des câbles

La transmission des signaux VGA est meilleure sur une longueur de câble plus courte. Sur de plus importantes longueurs, les probabilités de dégradation vidéo augmentent. Ainsi, Belkin vous recommande de ne pas utiliser un câblage CAT5 de plus de 91 mètres, entre l'émetteur et le récepteur.

Avertissement! Ne placez pas les câbles près de lumières fluorescentes, de systèmes de climatisation ou de machines produisant du bruit électrique (aspirateurs, par exemple).

Vous avez maintenant prêts à installer vos extensions CAT5. Les sections suivantes (pages 9 à 11) comprennent des instructions complètes pour l'installation matérielle d'une Extension CAT5 (F1D084vea2).

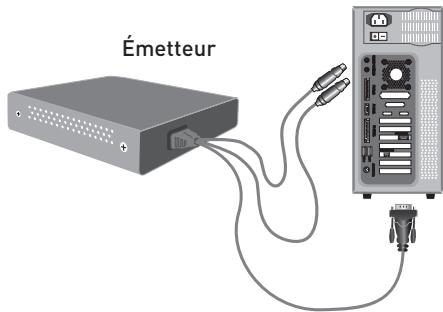

Branchement de l'émetteur à l'ordinateur ou au switch KVM

1.1 Débranchez tous les ordinateurs de la prise de courant. 1.2 Au moyen de l'émetteur, branchez les câbles VGA et PS/2 intégrés aux ports moniteur, clavier et souris de votre ordinateur ou aux portes de console de votre switch KVM. (Reportez-vous à l'illustration ci-dessous.)

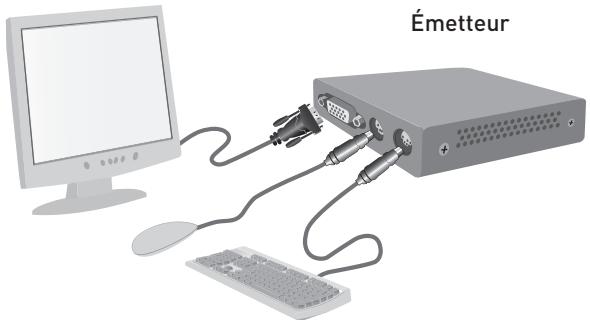

Branchement de la console locale à l'émetteur

2.1 À partir de la console locale, branchez votre moniteur au port console VGA de l'émetteur. (Reportez-vous à l'illustration ci-dessous.) 2.2 Branchez le clavier et la souris aux ports console PS/2 de l'émetteur. (Reportez-vous à l'illustration ci-dessous.)

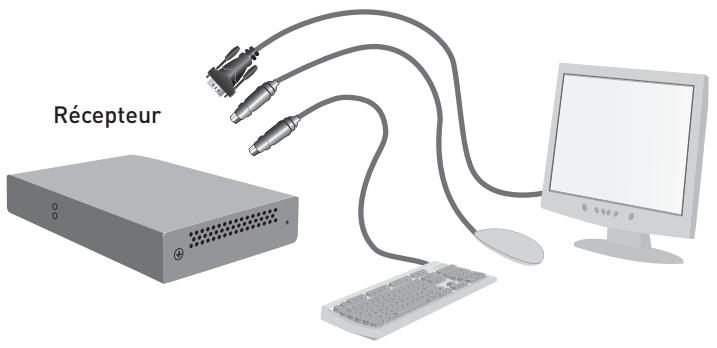

Étape 3 branchement de la console distante au récepteur

3.1 À partir de la console distante, branchez votre moniteur au port console VGA du récepteur. 3.2 Branchez le clavier et la souris aux ports console PS/2 du récepteur.

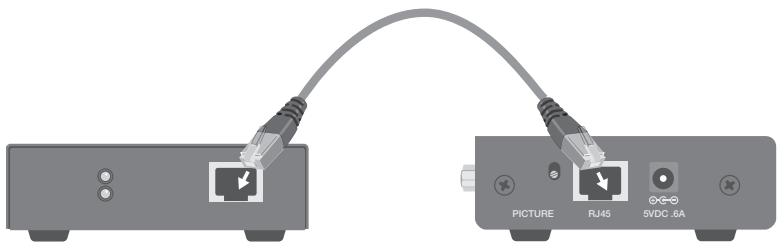

Étape 4 branchement de l'émetteur au récepteur

Au moyen d'un câble CAT5, branche une extrémité au port RJ45 de l'émetteur. Branche l'autre extrémité au port RJ45 du récepteur. (Reportez-vous à l'illustration ci-dessus.)

Étape 5 mise en route des systèmes

5.1 Branchez l'adaptateur de courant à la prise d'alimentation du récepteur. Branchez l'adaptateur à une source d'alimentation et allumez le récepteur. L'émetteur s'alimente à partir de l'ordinateur ou du switch KVM auquel il est branché. 5.2 Éteignez vos ordinateurs et/ou votre switch KVM.

Après l'installation de l'Extension CAT5, le signal vidéo apparait sur la console locale et la console distante. Toutefois, une seule console peut contrôler les signaux de la souris et du clavier. Le contrôle est déterminé automatiquement.

Pour obtenir le contrôle, la console active doit être inactive pendant 2 secondes.

Témoins

Le témoin d'alimentation orange indique si l'émetteur et le récepteur sont alimentés. Le témoin vert indique la console qui a le contrôle des signaux. Si le témoin de contrôle sur l'émetteur clignote, la console distante (ou le récepteur) a le contrôle. Si le témoin de contrôle sur le récepteur clignote, la console locale (ou l'émetteur) a le contrôle.

	Couleur	et signification
Témoins de l'émetteur	Orange	Sous tension
	Vert	Clignote lorsque la console distante a le contrôle
Témoins du récepteur	Orange	Sous tension
	Vert	Clignote lorsque la console locale a le contrôle

Réglage de l'image

Lorsque la console distante a le contrôle, vous pouvez régler la qualité de l'image au moyen d'un petit tournevis plat, en tournant le bouton de réglage de l'image à l'arrière du récepteur.

Dépannage

• Servez-vous du bouton de réglage de l'image pour améliorer la qualité de l'image sur des longueurs de câbles plus importantes.
• Évitez de vous servir d'une souris sophistiquée. Les molettes de défilement sont prises en charge.
• Évitez d'utiliser un clavier complexe, tel un clavier avec touches de raccourcis.
• L'Extension CAT5 n'est pas compatible avec les ports souris série ou les switches KVM avec souris série au niveau de la console.

Déclaration de conformité à la réglementation FCC en matière de compatibilité électromagnétique

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :

F1D084

auquel se réfère la présente déclaration :

est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes :

(1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE

Nous, Belkin Corporation, déclarons que le produit F1D084 auquel se rapporte la présente déclaration, a été élaboré dans le respect des normes d'émissions EN55022 ainsi que des normes d'immunité EN55024, LVP EN61000-3-2 et EN61000-3-3 en vigueur.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Couverture offerte par la garantie

Belkin Corporation garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie.

Belkin Corporation garantit ce produit Belkin pour une période de deux ans.

Belkin s'engage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit).

Limites de la couverture offerte par la garantie

Toutes les garanties susmentionnées sont caduques si le produit Belkin n'est pas retourné à Belkin Corporation à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin Corporation détermine que le produit Belkin a été installé de façon inadéquate, a été modifié d'une quelconque façon ou falsifié. La garantie du produit Belkin ne protège pas contre des calamités naturelles (autre que la foudre) comme les inondations, les tremblements de terre ou la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuration, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Entretien et réparation.

Veuillez prendre les mesures suivantes pour faire réparer ou entretenir votre produit Belkin :

1. Contact Belkin Ltd. at Express Business Park, Shipton Way Rushden, NN10 6GL, Royaume-Uni, à l'attention de : Customer Service (service client) ou appelez le (55,460)7787-5546, dans les 15 jours suivant l'événement. Préparez-vous à fournir les informations suivantes :

a. Référence du produit Belkin. b. Lieu d'achat du produit. c. Date d'achat du produit. d. Une copie du reçu original.

1. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de présenter vos réclamations.

Belkin Corporation se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à Belkin Corporation pour inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il est peu pratique d'expédier l'équipement endommagé à Belkin Corporation, elle peut désigner, à son entière discrétion, un atelier de réparation pour inspecter l'équipement et évaluer le coût des réparations. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retour, et pour l'estimation, seront entièrement assumés par l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'à ce que la demande de réclamation soit réglée. Lorsqu'un règlement intervient, Belkin Corporation se réserve le droit d'être subrogé en vertu de chaque police d'assurance que l'acheteur pourrait avoir.

Relation entre le droit national et la garantie.

BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À L'ADEQUATION À UNE FIN DONNÉE, ET CES GARANTIES IMPLICITES, S'IL Y A LIEU, SONT D'une DURÉLIMITÉE AU CONDITIONS DE LA PRESENTE GARANTIE.

Certains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN COMPONENTS NE PEUT EN AUCUN CAS ETRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU D'AFFAIRES DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÈME LORSQU'IL A ETÉ AVISE DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains états n'autorisent pas de limite quant à la durée d'une garantie implicite ; il se pourrait donc que les limites indiquées ci-dessus ne s'appliquent pas dans votre cas.
