Type d'appareil	Longue-vue prisme
Grossissement	20x à 60x variable
Diamètre de l'objectif	80 mm
Champ de vision à 1000 yards	98° @ 20x; 50° @ 60x
Pupille de sortie	4.1 mm @ 20x; 1.4 mm @ 60x
Relief oculaire	15.5 mm @ 20x; 16.5 mm @ 60x
Type de verre	ED (Extra Low Dispersion)
Traitement optique	Multi-couches complètes
Résistance à l'eau	Étanche
Monture	Monture trépied intégrée
Réglage de la mise au point	Molette de mise au point
Protection solaire	Pare-soleil rétractable
Accessoires inclus	Étui de transport robuste
Adaptateur caméra	Optionnel, compatible avec monture T
Utilisation avec lunettes	Oculaire avec relief oculaire long
Type de viseur	Viseur à œilleton (Peep Sight)

FOIRE AUX QUESTIONS - 788045 BUSHNELL

Comment puis-je activer l'appareil BUSHNELL 788045 ?

Pour activer l'appareil, insérez les piles fournies en respectant la polarité indiquée et appuyez sur le bouton d'alimentation pendant quelques secondes.

Que faire si l'affichage est flou ?

Si l'affichage est flou, ajustez la mise au point en tournant la molette située sur l'objectif de l'appareil.

Comment changer les piles de l'appareil ?

Pour changer les piles, ouvrez le compartiment à piles situé à l'arrière de l'appareil et remplacez les piles usées par des piles neuves en respectant la polarité.

L'appareil ne s'allume pas, que dois-je faire ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas usées. Si le problème persiste, essayez d'utiliser des piles neuves.

Comment calibrer l'appareil ?

Pour calibrer l'appareil, suivez les instructions du manuel d'utilisation. Généralement, il faut accéder au menu de calibration et suivre les étapes indiquées.

L'appareil ne détecte pas les cibles, que faire ?

Assurez-vous que l'appareil est correctement réglé pour le type de cible que vous essayez de détecter. Vérifiez également que les conditions d'éclairage sont adéquates.

Comment nettoyer les lentilles de l'appareil ?

Utilisez un chiffon doux et sec ou un nettoyant pour lentilles recommandé. Évitez d'utiliser des produits chimiques agressifs.

Puis-je utiliser l'appareil sous la pluie ?

L'appareil est conçu pour résister à des conditions climatiques légères, mais évitez de l'exposer à une pluie forte ou à des immersions prolongées dans l'eau.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et choisissez l'option de réinitialisation aux paramètres d'usine. Suivez les instructions à l'écran.

Quelle est la durée de vie des piles ?

La durée de vie des piles dépend de l'utilisation, mais en moyenne, elles peuvent durer plusieurs heures d'utilisation continue.

MODE D'EMPLOI 788045 BUSHNELL

Largeur de champ à 1000 m (m)
32 @ 20x; 16.5 @ 60x

Pupille de sortie (mm) 4.1mm @ 20x; 1.4mm @ 60x

Modèle n° 780080 / 788045

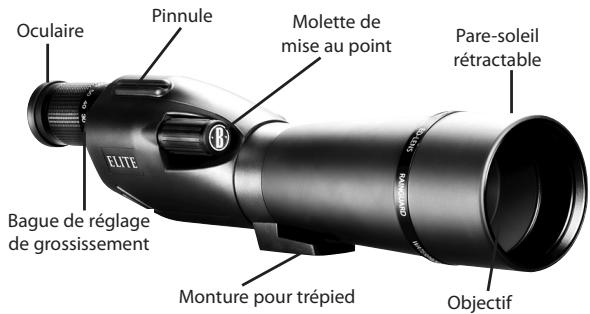

Cette photo sert de guide à la nomenclature et à l'emplacement des pieces de la lunette terrestre ELITE mentionnées dans le texte.

Félicitations pour votre achat d'une lunette terrestre ELITE de Bushnell.

Le modele ELITE de 80 mm est l'une des lunettes terrestres à prisme les meilleures et les plus souples d'emploi du monde.
- Le modele ELITE® de 80 mm compteant le verre ED (à dispersion extrémement faible) permet une amélioration étonnante de la correction des couleurs, grâce à un contraste et à une résolution accrus.
- Le modele ELITE de 80 mm esttraitetoutes surfaces pour une transmission accrue de la lumière.
- Le modele ELITE de 80 mm est pourvu d'un corps etanche à l'eau.
- Le modele ELITE de 80 mm est livre avec un étui robuste pouvant rester sur la lunette durant l'observation.
- Le modele ELITE de 80 mm a ete fabriqué avec les materiaux les meilleurs et assemblé par un personnel hautement qualifié, selon les normes de qualité les plus rigoureuses.

MONTURE

La monture de trépied de la lunette terreste ELITE constitute un moyen commode de fixer l'instrument sur n'importe que trépied, monture de vitre de vehicule ou toute autre plate-forme stable. Pour obtenir les meilleurs résultats, monter l'instrument sur un support ferme afin d'éviter tout mouvement. Le mouvement donne l'impression que la scène observée vibre à forté intensité. Une base ferme permet aussi de repérer, suivir et conserver les objets dans le champ de vision.

MISE AU POINT

La lunette terrestre ELITE^® peut effectuer la mise au point entre 5 m (16 pieds) et l'infini, à n'importe quel grossissement. Touner la molette de mise au point jusqu'à ce que l'image soit nette et précise. La profondeur de champ (distance sur laquelle l'image est perçu avec nettedé) et la largeur de champ sont les plus grandes aux grossissementns inférieurs. Avec l'oculaire à zoom, si la mise au point initiale est effectuee a faible grossissement, il peut etre nécessaire de regler a nouveau lors de l'augmentation du grossissement.

POINTAGE

La lunette terreste ELITE est équipée d'une pinnule. Regarder dans l'ouverture arriere située juste au-dessus de l'oculaire. Centre l'objet à observer dans le champ de vision et regarder par l'oculaire. Un réglage minimum sera nécessaire pour centrer l'objet observé par l'oculaire.

UTILISATION AVEC LUNETTES

Loculaire ELITE est conçu pour fournir le dégagement oculaire pratique le plus long possible. (Le dégagement oculaire est la distance entre l'oeil et l'oculaire à laquelle la largeur de champ totale est observée.) Avec lunettes ou sans, la largeur de champ reste la même. L'oculaire ELITE est équipé d'une bonnette en caoutchuc pour éliminer les risques de rayer les lentilles en plastique des lunettes.

RéGLAGE DU GROSSISSEMENT

L'oculaire à zoom à grossissement variable offre une plaque de grossissement de 20 x à 60 x. Pour changer le grossissement, saisir le corps de l'oculaire et tourner la bague de réglage de grossissement jusqu'à la valeur souhaïette, telle qu'indiquée par la bague. Lorsque l'on passé du faible grossissement au fort grossissement sous faible éclairage, une diminution de la luminosité de l'image peut se produit;)cci est normal.À mesure que le grossissement augmente,la quantité de lumière transmise à l'oeil ou luminosité de l'image diminue en proportion.

Campo devision a 1000 metros (m) 32 @ 20x; 16.5 @ 60x

Pupila de salute (mm) 4.1mm @ 20x; 1.4mm @ 60x

Distancia de la pupila al ocular (mm) 15.5 @ 20; 16.5 @ 60x

Adaptateur pouramera No 780050
(ACCESSORPTIONAL)

Permet d'adapter un boitier
d'appareil photo SLR sur la lunette
terrestre Elite pour « Digiscoper »
bague « T-mount » requise, non
comprise.

Nous ons une telle confiance en nos lunette terrestre ELITEe Bushnell' que leurs matieres aux et fabrication sont garantis exemptes de defaunts durant laDurée de service des lunette terrestre ELITE*. La garantie est disponible pour tout proprietaire de lunette terrestre ELITE. Aucun reu ni aucune carte de garantie ne sont requis. La presente garantie ne couve pas les dommages causés par une utilisation, une manipulation, une installation und un entretien incorrectly de Iinstrument.

Nous réparerons ou replacérons, à notre discrétion, les lunette terrestre ELITE défectueuses, ce qui constitueira votre seul recours dans le cadre de la presente garantie. Enaucn cas noesne serons responsables des frais de port jusqu'à notre societe,des frais de demontage et remontage des lunette terreste, ni des dommages fortuits ou indirects. Certains états n'admettent pas l'exclusion ou la limitation des dommages fortuits ou indirects; il se peut donc que la limitation ou l'exclusion ci-dessus ne s'applique pas a sua case.

Tout retard effectué aux États-Unis ou au Canada, dans le cadre de la présente garantie, doit être arrivagé des articles indiqués ci-dessous:

1) un chèque ou mandat d'une somme de 10,00 $ US pour couvir les frais d'envoi et de manutention
2) le nom et l'adresse pour le return du produit
3) une description du défaut constaté
4) la preuve d'achat
5) Le produit doit être emballe soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport; envoyez-le en port payé, à l'adresse indiquée ci-dessous:

Aux Etats-Unis, envoyez à :

Au CANADA, envoyez à :

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au : Bushnell Germany GmbH

Bushnell Germany GmbH

La presente garantie you donne des droits legaux specifiques. You pouze avoir d'autres droits qui varient selon les pays.
