Type de produit	Syntoniseur TV pour véhicule (Téléviseur)
Marque	VDO DAYTON
Modèle	TV 5200
Alimentation	12 V CC, masse négative véhicule
Consommation	Environ 1 A (selon accessoires)
Normes TV prises en charge	PAL B/G/D/K/I
Entrées AV	2 entrées Cinch (vidéo composite + audio stéréo)
Sorties AV	2 sorties vidéo composite, 1 sortie audio stéréo (Cinch)
Entrées antenne	4 prises jack 3,5 mm (antennes TV actives)
Nombre de mémoires	12 emplacements (2 niveaux x 6 stations)
Recherche de chaînes	Automatique (SEEK) et manuelle (MANUAL)
Fonction mémorisation automatique	AME (jusqu'à 6 chaînes sur TV-1)
Télécommande	Infrarouge, avec fonctions POWER, AUTO, MODE, BAND, AME, V.SEL, touches numériques 1-6
Sécurité conducteur	Coupure de l'image en mouvement (frein à main obligatoire)
Entretien et nettoyage	Chiffon humide ; ne pas utiliser d'alcool ni de solvants
Température de montage minimale	15 °C (pour fixation adhésive du récepteur IR)
Accessoires fournis	Syntoniseur, câbles d'alimentation avec fusibles, récepteur IR avec coussinet adhésif, télécommande IR, 2 équerres de fixation, 4 vis à tôle, mode d'emploi
Dimensions (approx.)	Environ 18 x 12 x 4 cm (boîtier syntoniseur)
Poids (approx.)	Environ 0,5 kg (sans câbles)
Garantie et réparabilité	Réparation par personnel qualifié ; pièces détachées disponibles via réseau VDO DAYTON

FOIRE AUX QUESTIONS - TV 5200 VDO DAYTON

Comment installer le syntoniseur TV TV 5200 dans mon véhicule ?

L'installation doit être confiée à un personnel qualifié. Débranchez la batterie avant de commencer. Fixez le syntoniseur à l'aide des équerres fournies, en évitant les zones d'airbags. Branchez les câbles d'alimentation (rouge sur +12V allumage, noir sur masse), le câble gris sur le frein de stationnement, et le récepteur IR sur la prise REMOTE INPUT. Consultez le schéma de raccordement fourni.

Pourquoi l'image disparaît-elle lorsque je conduis ?

Pour des raisons de sécurité, le TV 5200 coupe l'image dès que le véhicule se met en mouvement. Le message 'TV-MODE DISABLED WHILE DRIVING' s'affiche. L'image réapparaît à l'arrêt, frein à main serré. C'est une fonction obligatoire dans de nombreux pays.

Comment rechercher et mémoriser les chaînes TV ?

Appuyez plusieurs fois sur la touche AUTO jusqu'à afficher 'SEEK' (recherche automatique) ou 'MANUAL' (manuelle). Utilisez les touches ▲/▼ pour lancer la recherche. Pour mémoriser, réglez la chaîne, puis appuyez longuement sur une touche 1-6 jusqu'à voir 'PS-01'. Vous pouvez aussi utiliser la fonction 'AME' pour mémoriser automatiquement jusqu'à 6 chaînes sur le niveau TV-1.

Comment brancher une antenne TV supplémentaire ?

Le TV 5200 accepte jusqu'à 4 antennes TV (recommandé : VDO Dayton TVA 5100). Branchez chaque antenne sur les prises 'ANTENNA INPUT 1' à 4 à l'aide de câbles jack 3,5 mm. La commutation Diversity optimise la réception. Reportez-vous aux instructions de montage de l'antenne.

Puis-je connecter une console de jeux ou un lecteur DVD ?

Oui, le TV 5200 dispose de deux entrées AV (Cinch). Branchez la source sur 'A/V Input 1' ou 'A/V Input 2', puis sélectionnez la source en appuyant sur 'V.SEL' jusqu'à afficher VIDEO1 ou VIDEO2.

Comment régler la région de réception (PAL, SECAM...) ?

Appuyez sur la touche 'MODE' pour afficher le menu de réglage. Utilisez les touches ▲/▼ pour sélectionner votre pays (ex : 'FRANCE'). Le réglage est validé automatiquement après quelques secondes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que le récepteur IR est bien branché et orienté vers l'utilisateur. Assurez-vous que les piles de la télécommande sont chargées. Si vous utilisez le câble adaptateur CA 1220, le récepteur IR de l'écran est utilisé ; vérifiez sa connexion. Le témoin du récepteur IR doit s'allumer lorsque le syntoniseur est sous tension.

Comment raccorder le son du TV 5200 aux haut-parleurs du véhicule ?

Utilisez la sortie audio (Cinch stéréo) de la prise 'A/V OUTPUT'. Raccordez-la à une entrée libre de votre autoradio (ex : AUX). Vous pouvez aussi utiliser le transmetteur infrarouge WT 5100 pour un casque sans fil WH 5100.

Quels sont les entretiens nécessaires ?

Nettoyez l'appareil avec un chiffon humide sans alcool ni solvants. Vérifiez périodiquement les connexions électriques. Les fusibles intégrés sont protégés ; en cas de problème, faites vérifier par un professionnel.

Puis-je regarder la télévision dans un camping-car avec ce modèle ?

Oui, le TV 5200 fonctionne sur une batterie 12 V, idéal pour camping-cars. Assurez-vous que le véhicule a une masse négative et que l'installation respecte les normes de sécurité. Utilisez des antennes adaptées (ex : TVA 5100) pour une bonne réception.

MODE D'EMPLOI TV 5200 VDO DAYTON

Mode d'emploi et manuel d'installation

Instructions de montage 14 REMARQUES IMPORTANTES 14 Pièces fournies 15 Consignes de sécurité préalables 15 Montage du symtoniseur TV 16 Montage du récepteur à infrarouge 16 Branchement électrique 16 Connexion des accessoires 18 Commande 19 Remarques relatives au mode d'emploi 19 Consignes de sécurité 19 Caractéristiques principales 19 Télécommande 20 Marche/Arrêt 21 Réglage de la région de réception 21 Sélection de la source 21 Recherche et mémoire de stations 21

Remarques importantes

A Ne confier l'installation du système qu'à du personnel spécialisé et qualifié. Observer toutes les normes de qualité de l'industrie automobile. Attention aux risques d'incendie : ne pas endommager les faisceaux de câbles cachés, le réservoir et les conduites de carburant lors des travaux de perçage. Ne jamais percer d'éléments porteurs de la carrosserie ou affectant la sécurité.

À respecter impérativement lors du montage dans l'habitacle :

Ne pas gérer la visibilité du conducteur! Risque de blessure en cas d'accident! Ne pas monter de composants dans les zones de gonflage des airbags ou au niveau de la tête et des genoux! L'installation ne peut être effectuée que sur des véhicules où la tension de bord est de 12 V et où le pôle négatif est relié à la carrosserie du véhicule! Une installation sur un véhicule non conforme peut entraîner des dysfonctionnements, des dommages ou un risque d'incendie. Ne pas endommager les câbles des systèmes de sécurité (p. ex. des airbags) (ces câbles sont habituellement marqués de manière spéciale, p. ex. par des étiquettes). Ne pas utiliser de témoins de contrôle pour vérifier la tension! Des tensions trop élevées pourraient endommager les composants électroniques. Ne pas utiliser de connecteur coupant ou piquant. Souder toutes les connexions de câbles. Isoler les points de soudure avec des flexibles contractiles ou du ruban isolant. Placer des rondelles dentées sous les connexions de masse de la carrosserie. Retirer préalablement la peinture et les salissures si nécessaire. Protéger ensuite les endroits nus contre la corrosion. N'utiliser que les pièces d'origine fournies avec l'appareil afin de garantir un montage correct. L'utilisation de pièces non autorisées peut entraîner des dysfonctionnements. Ne pas monter l'appareil à un endroit où il sera exposé à des températures élevées, à la poussière, à la saleté ou à de fortes vibrations (p. ex. à une exposition directe aux rayons du soleil ou aux buses de chauffage).

Pièces fournies

1 Syntoniseur TV 1 Câbles d'alimentation électrique avec fusibles intégrés 1 Récepteur à infrarouge avec coussinet adhésif 1 Télécommande à infrarouge 2 Equerres de fixation pour syntoniseur TV 4 Vis à tôle 1 Mode d'emploi et instructions de montage

Sous réserve de modifications techniques du produit.

Accessoires

Pour le fonctionnement du syntoniseur TV, nous conseillons l'utilisation des accessoires d'origine suivants :

Cable adaptateur CA 1220 pour raccorder directement le syntoniseur TV au système de navigation couleur. Antennes TV TVA 5100 (possibilité de raccorder jusqu'à 4 antennes)

Consignes de sécurité préalables

Avant de commencer l'installation, débranche le câble de masse du pôle négatif de la batterie afin d'éviter tout court-circuit! Respectez les consignes de sécurité du constructeur automobile (concernant le système d'alarme, les airbags, le système anti-démarrage, le codage de l'autoradio, etc.)!

La déconnexion de la batterie efface de nombreux réglages. Il sera éventuellement nécessaire d'entrer de nouveau les codes antivol (par ex. pour la radio) après le montage (s'ils n'ont pas été désactivés précédemment).

Variantes de montage

Le raccordement du syntoniseur TV 5200 au système de navigation MS 5XXX dépend du raccordement d'un boîtier interface multimédia MI 2x00 ou MC 5400 ou de l'utilisation du câble adaptateur CA 1220.

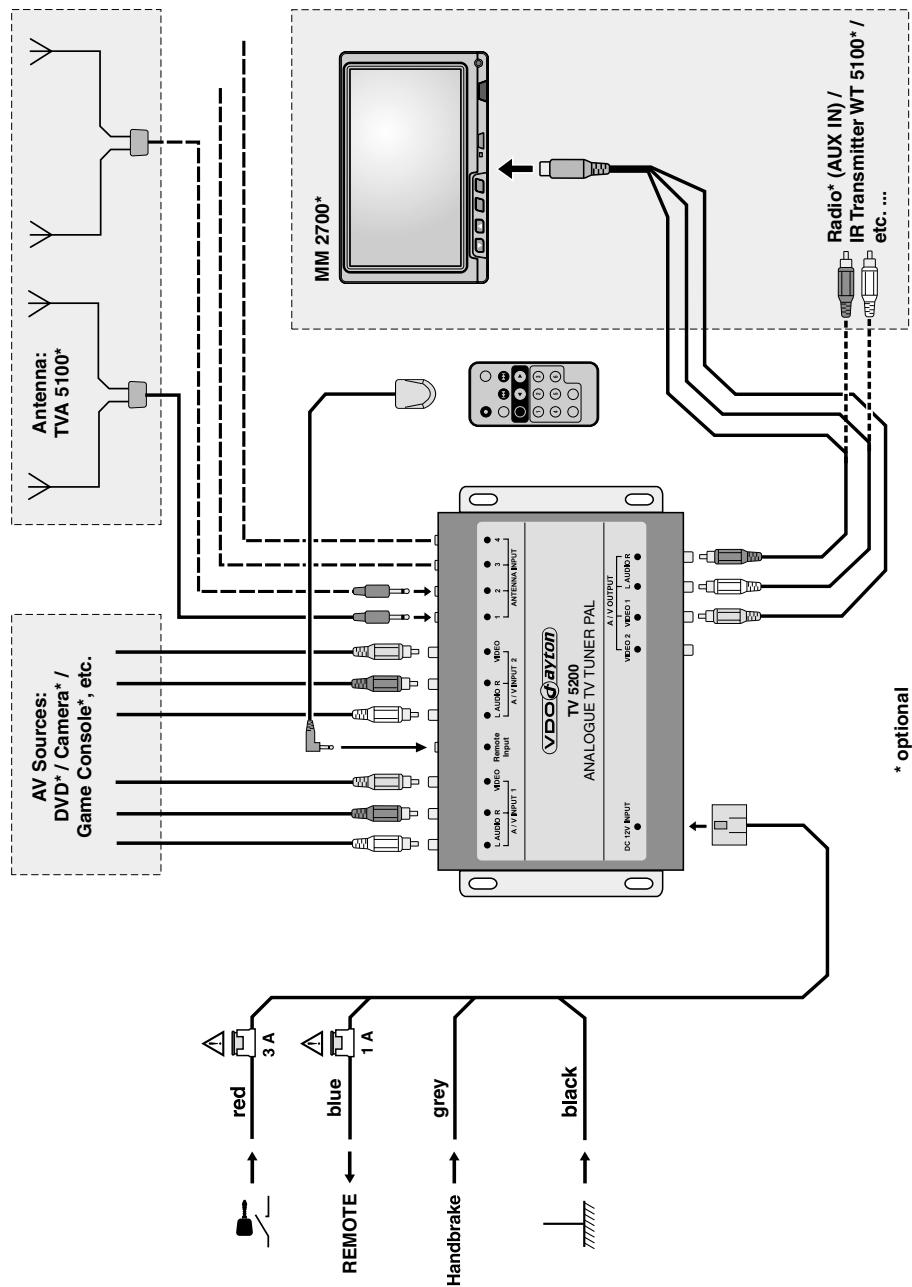

Respectez les instructions suivantes ainsi que le schéma de raccordement sur la couverture.

Montage du symphoniseur TV

Veillez à poser correctement les câbles et à utiliser des câbles de la bonne longueur lors de la pose du symponisseur TV et des autres composants multimédia.

Veillez à des conditions d'emplacement suffisantes, pour que les prises de raccordement puissent être facilement branchées sur le symponiseur TV ou, le cas échéant, en être retirées. Les raccordements audio/vidéo devront être facilement accessibles pour un accès ultérieur.

Lors de l'utilisation des équères en métal fournies :

Desserrez les vis latérales du boîtier du syntoniseur TV. Posez les équères en métal et revissez-les avec le boîtier du syntoniseur. Fixez ensuite le syntoniseur TV à l'endroit prévu à cet effet avec les vis à tôle fournies.

Emplacement

Choisissez l'emplacement de manière à ce qu'aucun objet ne se trouve entre la télécommande et le récepteur à infrarouge lors de la manipulation normale de la télécommande depuis la place de l'utilisateur.

Fixation

Le récepteur à infrarouge est fixé à l'aide du coussinet adhésif fourni :

1. Determinez la position de montage du récepteur à infrarouge.

Risques de blessure en cas d'accident! ne montez pas de composants dans les zones de gonflage des airbags ou au niveau de la tête et des genoux!

1. Nettoyez les surfaces de montage avec du méthanol (alcool).
2. Retirez le film protecteur d'une face du coussinet adhésif double-face et fixez le coussinet au-dessous du récepteur à infrarouge.
3. Retirez le film protecteur de la partie inférieure du coussinet adhésif, placez le récepteur à infrarouge sur l'emplacement souhaité et appuyez fortement. La température de montage minimale doit être de 15°C pour que le ruban adhésif colle bien.

Branchement électrique

Soyez attentif lors de la pose des câbles. Voir le schéma de raccordement sur la couverture. Ne coupez pas les câbles non utilisés, enroulez-les et attachez-les pour éviter qu'ils ne génent! Ils seront utiles pour l'ajout ultérieur de fonctions supplémentaires.

Câbles d'alimentation

Couleur du;câble	Connexion
Rouge	+12 V Pôle positif de l'allumage (borne 15)
Noir	Masse
Bleu	Sortie de la télécommande de +12 V « REMOTE »
Gris	Signal du frein de stationnement

Ne reliez les câbles électriques qu'à des points de connexion appropriés dans le véhicule.

Branchez le fil rouge du câble d'alimentation électrique sur le pôle positif 12 V de l'allumage (p. ex. sur la broche A7 de la fiche ISO-A de l'ordinateur de navigation). Branchez le fil noir sur la masse (p. ex. sur la broche A8 de la fiche ISO-A de l'ordinateur de navigation). Branchez le câble gris sur l'interrupteur de frein de stationnement (lorsque le frein est activé, l'interrupteur est à la masse). Branchez la fiche du câble d'alimentation électrique dans la prise « DC 12V INPUT » du syntoniseur TV. Vérifiez que le verrouillage des fiches est bien enclenché. En option : brancher le câble bleu à l'entrée de la télécommande des appareils supplémentaires (par ex. le boîtier interface multimédia).

Syntoniseur TV sur boitier interface (avec un boitier interface multimédia MI 2X00 ou MC 5400)

Brancher le cable Cinch (non fourni) sur « A/V OUTPUT » Video1 et/ou Video2 du syntoniseur. Brancher le cable avec une entrée AV (audio/video) du boîtier intermédiaire adaptée.

Syntoniseur TV à l'ordinateur de navigation couleur PC 5X00 (sur les systèmes sans boîtier interface multimédia)

Débranche le câble de liaison entre l'ordinateur de navigation et l'écran MM 5x00 de l'ordinateur. Placez le câble adaptateur CA 1220 conformément au repère entre l'ordinateur et le câble du moniteur et branchez la sortie AV du TV 5200 avec la prise Cinch du CA 1220. Branchez la fiche jack 4 broches 3,5 mm du CA 1220 dans la prise « Remote Input » du TV 5200. Cela permet de supprimer le raccordement du récepteur à infrarouge externe. Le récepteur à infrarouge intégré à l'écran est utilisé pour la réception des signaux de la télécommande.

Récepteur infrarouge (supprime en cas d'utilisation du câble CA 1220)

Branchez la fiche jack 3,5 mm du récepteur à infrarouge sur la prise REMOTE INPUT du récepteur.

Antennes TV (accessoires)

Il est possible de brancher jusqu'à 4 antennes TV (p. ex. VDO Dayton TVA 5100) sur les prises d'antenne ANTENNA INPUT 1 à 4 du symphoniseur. Pour les détails de montage, veuillez vous reporter aux instructions de montage de l'antenne (fournies avec l'antenne).

Source AV

Il est possible de raccorder deux sources AV supplémentaires sur le symponiseur TV.

Branchez le cable Cinch correspondant aux entrées AV (« A/V Input 1 » et « A/V Input 2 ») du syntoniseur.

Deuxième écran

Il est possible de brancher un deuxième écran sur la sortie « A/V OUTPUT - Video2 » du syntoniseur TV. Le deuxième écran affiche toujours la même image que le premier écran.

Branchement sur l'autoradio pour la transmission du signal audio

Les sorties audio de la sortie AV du symphoniseur TV peuvent être raccordées à une entrée libre de l'autoradio (p. ex. AUX) pour le signal audio du TV 5200 via les haut-parleurs du véhicule.

WT 5100 (transmetteur audio infrarouge) et WH 5100 (casque infrarouge)

Le signal de sortie stéréo du syntoniseur TV peut être transmis via le transmetteur audio infrarouge WT 5100 et être capté par les casques infrarouges WH 5100.

La sortie audio du syntoniseur TV est pour cela raccordée à l'entrée du WT 5100. Le WT 5100 doit être installé à un emplacement adaptable dans la voiture.

Remarques relatives au mode d'emploi

Veuillez lire ces informations attentivement et respecter toutes les consignes. Vous pourrez ainsi garantir le bon fonctionnement et la durée de vie de votre appareil.

Conservez l'emballage et le mode d'emploi afin de pouvoir les remettre au nouveau propriétaire si vous le revendez.

Pour faciliter la lecture de ce mode d'emploi, nous avons utilisé les symboles suivants :

Indique une action à effectuer. Indique la réaction de l'appareil. Donne des informations supplémentaires. Indique une enumeration.

Les consignes de sécurité ou les avertissements contiennent des informations importantes pour utiliser votre appareil en toute sécurité. Le non-respect de ces consignes peut entraîner des dommages matériels ou des blessures graves voire mortelles. Il est donc impératif de les respecter.

Consignes de sécurité

Pour des raisons de sécurité, le conducteur ne doit pas regarder la TV / un DVD ou autre pendant la conduite.

Veuillez noter qu'il est interdit de regarder la TV/un DVD ou autre, ou d'utiliser un tel appareil pendant la conduite dans certains pays.

N'utilisez le syntoniseur TV que dans les conditions d'utilisation prévues. Pour le nettoyage, n'utilisez pas de détergent alcoolisé, d'alcool ou de solvants. Utilisez seulement un chiffon humide.

Caractéristiques principales

Menu OSD 2 x 6 emplacements de mémoire pour les stations programmables Compatible PAL, standards (B / G / D / K / I) Deux entrées AV pour le raccordement de sources AV supplémentaires (p. ex. console de jeux, lecteur de DVD, appareil photo) Sorties AV: 2 x vidéo composite et 1 x audio (gauche/droite) p. ex. pour le raccordement à l'autoradio ou un transmetteur infrarouge WT 5100 pour la transmission du signal audio de TV 5200. 4 x entrée d'antenne avec prises jack 3,5 mm Commutation d'antenne Diversity pour une qualité de réception optimale Télécommande à infrarouge

Pour des raisons de sécurité, l'appareil TV 5200 possède un blocage qui coupe l'image lorsque le véhicule se met en mouvement. L'avertissement « TV-MODE DISABLED WHILE DRIVING » s'affiche à l'écran. L'image n'apparait qu'à l'arrêt du véhicule et lorsque le frein à main est serré.

Télécommande

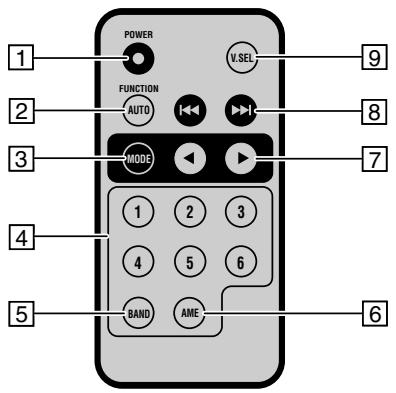

1 POWER: appuyer brievement : le symtoniseur TV est activé. appuyer longuement : le symtoniseur TV est désactivé. 2 AUTO: commutation sur recherche AUTO -> SEEK -> MANUAL -> AUTO ->... 3 MODE: réglage de la région de réception (réseau de canaux) 4 1...6: selection directe des emplacements de mémoire 1 à 6 (6 emplacements de mémoire chacun sur les niveaux TV-1 et TV-2). 5 BAND: niveaux de mémorisation TV-1 ou TV-2. 6 AME: bénéficiant d'une bonne réception sur les niveaux de mémorisation TV-1. 7 touches pour le réglage de la région de réception (avec la touche MODE) 8 11 touches de recherche 9 V. SEL: changement de source TV ->VIDEO1 ->VIDEO2 -> TV ->...

Marche/Arrêt

Appuyer brièvement sur la touche POWER pour activer le syntoniseur TV. Le témoin du récepteur de la télécommande est allumé lorsque le syntoniseur TV est allumé. Appuyer longuement sur la touche POWER pour désactiver le syntoniseur TV. Le témoin du récepteur de la télécommande s'éteint.

Réglage de la région de réception

Appuyez sur la touche MODE pour afficher le menu de réglage de la région de réception. Appuyez sur la touche ou une ou plusieurs fois jusqu'à ce que la région de réception correspondant à l'utilisation du récepteur TV s'affiche (p. ex. « FRANCE »). Le menu de réglage disparaît automatiquement et le réglage est validé.

Sélection de la source

Commutation entre la réception TV et des sources AV externes. Appuyez sur la touche V-SEL une ou plusieurs fois pour commuter entre les différentes sources disponibles dans l'ordre TV -> VIDEO1 -> VIDEO2 -> TV ->...

Recherche et mémorisation de stations

Les chaînes de TV peuvent être recherchées automatiquement ou bien manuellement et mémorisées aux emplacements de mémoire.

Des chaînes peuvent être mémorisées manuellement sur les niveaux de mémorisation TV-1 et TV-2 mais le niveau TV-1 sera écrasé en cas de mémorisation automatique (AME). Le niveau de mémorisation actif s'affiche en haut à droite de l'écran lorsqu'une chaîne est sélectionnée.

Recherche automatique des canaux - SEEK

Appuyez sur la touche AUTO jusqu'à ce que « SEEK » s'affiche à l'écran. Appuyez sur la touche ou pour démarrer la recherche automatique de canaux. La recherche continue jusqu'à la chaîne suivante.

Recherche manuelle des canaux - MANUAL

Appuyez sur la touche AUTO jusqu'à ce que « MANUAL » s'affiche à l'écran. Appuyez sur la touche « ou « une ou plusieurs fois jusqu'à ce que le canal souhaité s'affiche (p. ex. « CH-11 »). Lors de la recherche manuelle de canaux, l'appareil commute sur tous les canaux les uns après les autres (que la chaîne soit captée ou non).

Mémorisation automatique - AME

La mémorisation automatique permet de programmer au maximum 6 chaînes bien captées sur les emplacements de mémoire 1 à 6 du niveau de mémorisation TV-1.

Appuyez sur la touche AME. La recherche de chaînes démarre. La chaîne mémorisée sur le premier emplacement s'affiche ensuite sur l'écran. Il est possible que les stations dont la réception est faible ou mauvaise ne soient pas enregistrées dans la mémoire lors de l'affectation automatique. Si vous souhaitez mémoriser une chaîne malgré la mauvaise qualité de réception, réglez la chaîne grâce aux options de recherche « SEEK » ou « MANUAL »

Mémorisation et sélection manuelle de chaînes

Réglez la chaîne souhaitée avec la recherche automatique ou manuelle. Appuyez sur la touche de mémoire souhaitée 1 à 6 jusqu'à ce que le nombre d'emplacement de mémoire s'affiche à l'écran (p. ex. « PS-01 »). La chaîne mémorisée est alors programmée à l'emplacement de mémoire souhaité du niveau sélectionné. Les chaînes mémorisées peuvent être sélectionnées en appuyant sur les touches de mémoire 1 à 6.

Recherche de mémoire - AUTO

Appuyez sur la touche AUTO jusqu'à ce que « AUTO » s'affiche à l'écran. Appuyez sur la touche ou pour passer à l'emplacement de mémoire 1 à 6 du niveau de mémoire sélectionné (TV-1 ou TV-2). Pour pouvoir sélectionner des chaînes dans la recherche de mémoire « AUTO », celles-ci doivent d'abord être mémorisées sur les niveaux « TV-1 » et « TV-2 ».
