MODE D'EMPLOI BX300 BEHRINGER

Notice d'utilisation

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

Merci de la confiance que vous nous avez accordée en achetant l'ULTRABASS BX300. Vous avez fait l'acquisition d'un amplificateur pour basse révolutionnaire qui fait déjà figure de référence. Lors de son développement, le but principal était de créer un ampli basse possédant des équipements exceptionnels, une connectique complète et de nombreuses possibilités d'extension. Et cela valait la peine : l'ULTRABASS est un amplificateur renversant, un outil de travail unique.

Vous trouvez plus d'informations concernant les nombreuses possibilités de connexion de votre BX300 ainsi que leurs schémas dans les manuels d'utilisation anglais et allemand (versions complètes).

Nous vous signalons que des volumes sonores élevés peuvent endommager votre système auditif et/ou votre casque audio. Placez tous les potentiomètres en butée gauche avant de mettre l'amplificateur sous tension. Veillez à l'utiliser à des puissances raisonnables.

1.1 Avant de commencer

Le BX300 a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

Assurez-vous que la circulation d'air autour de l'amplificateur est suffisante et ne le posez pas à proximité d'un radiateur pour lui éviter tout problème de surchauffe.

Avant de relier votre ULTRABASS à la tension secteur, vérifiez soigneusement qu'il est réglé sur le voltage ajustat :

Le porte-fusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. L'ULTRABASS est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le porte-fusible de. Attention, ce dernier point n'est pas valable pour les modules d'exportation conçus, par exemple, pour un voltage de 115 V.

La connexion au secteur se fait par cordon standard IEC, conforme aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

Pour plus d'informations, consultez le chapitre 3 « Installation »

1.2.1 Face avant

Fig. 1.1 : Commandes et connexions de la face avant

Il s'agit des entrées du BX300 auxquelles vous devez connecter leur basse. L'embase jack PASSIVE est adaptée à une basse possédant un niveau de sortie faible, alors que l'entrée en jack ACTIVE est destinée à une basse active. A l'aide du potentiomètre VOLUME, vous pouvez définir le volume général du BX300. Le potentiomètre BASS de la section d'égalisation permet l'augmentation ou la diminution des basses. Utilisez le potentiomètre MID pour augmenter ou diminuer le niveau des mediums. Enfin, le potentiomètre HIGH contrôle le niveau des aigus du BX300. Le potentiomètre SHAPE vous donne la possibilité de régler le filtre. Cette fonction permet de sculpter le son de basse. Les entrées en Cinch-RCA TAPE IN sont conçues pour recevoir un signal stéréo. Vous pouvez par exemple y relier le signal venant d'une boîte à rythmes ou d'une bande play-back. La sortie en jack PREAMP OUT permet de relier un autre amplificateur à votre BX300.

Vous pouvez aussi connecter ou accorder l'entrée PREAMP OUT. 10 L'entrée sur jack POWER AMP IN permet d'alimenter le BX300 avec le signal d'un autre ampli bajo. Les connecteurs PREAMP OUT et POWER AMP IN peuvent aussi servir à cabler en boucle un processeur d'effets externe (par exemple un VIRTUALIZER PRO DSP1024P BEHRINGER) avec votre ULTRABASS. Pour ce faire, reliez la sortie PREAMP OUT à l'entrée du processeur externe et l'entrée POWER AMP IN à la sortie du processeur. 11 L'embase jack 6,3 mm stéreo vous permet de raccorder un casque audio à votre BX300. Dès que le connecteur PHONES est occupé, le haut-parleur interne est coupé. 12 On met le BX300 sous tension via le commutateur POWER. Sa LED s'allume alors.

1.2.2 Panneau arrêté

Fig. 1.2 : Panneau arrêt du BX300

13 PORTE FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier l'amplificateur au secteur, vérifie que le voltage correspond à celui de votre tension secteur. Au cas où vous seriez amené à replacer le fusible, veillez impérativement à utiliser un fusible de même type. L'embase du fusible possède deux positions différentes pour pouvoir CHOISIR entre 230 V et 115 V. Si vous voulez utiliser l'appareil en 115 V (hors d'Europe), n'oubliez pas d'y installer un fusible de valeur supérieure (voir chapitre 3 « INSTALLATION »). 14 La liaison avec la tension secteur s'effectue via l'EMBASE IEC standard. Le cordon d'alimentation est fourni. 15 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, remplissez la carte de garantie en ligne sur le www. behringer. com.

2.1 L'ultrabass BX300 est maître (master)

Utilisez la sortie PREAMP OUT pour amplifier le signal du BX300 avec un amplificateur de puissance supplémentaire. Pour la liaison, utilisez un cable-instrument normal monté en jacks mono. Reliez la sortie PREAMP OUT à l'entrée de l'amplificateur de puissance externe.

2.2 L'ultrabass BX300 est esclave (slave) d'un ampli ou préampli externe

Pour relier l'amplificateur de puissance de l'ULTRABASS à un amplificateur ou préamplificateur externe, raccordez la sortie ligne (LINE) de l'appareil externe à l'entrée POWER AMP IN du BX300.

3.1 Liaisons audio

Les entrées et sorties de l'ULTRABASS BEHRINGER sont des embases jacks mono. Les entrées TAPE sont des embases Cinch-RCA.

Veillez à ce que la ou les personnes qui installent et utilisent votre appareil en soient capables. Pendant et après l'installation, vérifiez que les personnes utilisant l'appareil sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre ULTRABASS.

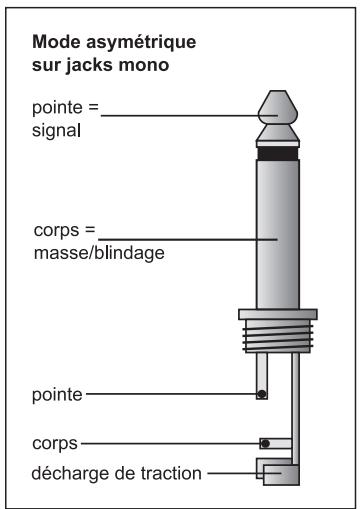

Fig. 3.1: Câblage des jacks mono et du jack pour casque audio

Entrée pour basse passive	Embase jack mono 6,3 mm asymétrique
Impédance d'entrée	Env. 1 MΩ
Entrée pour basse active	Embase jack mono 6,3 mm asymétrique
Impédance d'entrée	Env. 130 kΩ
Entrée ampli de puissance	Embase jack mono 6,3 mm asymétrique
Impédance d'entrée	Env. 25 kΩ
Entrées Tape In	Embases Cinch-RCA asymétriques
Impédance d'entrée	Env. 68 kΩ

Sorties AUDIO

Sortie casque	Embase jack stéréo 6,3 mm
Sortie préampli	Embase jack mono 6,3 mm asymétrique
Impédance de sortie	Env. 1kΩ

Puissance de l'ampli 30 Watt sous 8Ω

Haut-parleur

Type	10B35A8
Impédance	8 Ω
Puisance admissible	35 W RMS

Alimentation electrique

Tension secteur	USA/Canada	120 V ~, 60 Hz
	U.K./Australie	240 V ~, 50 Hz
	Europe	230 V ~, 50 Hz
	Modèle général d'export.	100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz
Consommation	73 W
Fusible	100 - 120 V ~: T 2 A H
	200 - 240 V ~: T 1 A H
Connexion au secteur	Embase IEC standard

Dimensions/poids

Dimensions (H * L * P)	Env. 17 1/4" (440 mm) * 15 3/4" (398 mm) * 10 1/8" (256 mm)
Poids	Env. 13,5 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
