T1951 - Préamplificateur BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur paramétrique à lampes
Marque	BEHRINGER
Modèle	T1951 (TUBE ULTRA-Q)
Nombre de canaux	2 canaux indépendants
Filtres par canal	4 filtres paramétriques (bandes 1 et 4 commutables shelving/peak, bandes 2 et 3 peak)
Plages de fréquences	Bande 1 : 20 Hz - 300 Hz ; Bande 2 : 60 Hz - 1,2 kHz ; Bande 3 : 250 Hz - 5 kHz ; Bande 4 : 1 kHz - 20 kHz
Réglage du niveau	-15 dB à +15 dB par filtre
Largeur de bande	0,03 à 2 octaves (Q de 43 à 0,67)
Circuit à lampes	Technologie UTC avec contrôle WARMTH et indicateur lumineux
Bypass	Hard bypass par relais (commutateur In/Out général)
Entrées audio	XLR et jack 6,35 mm symétriques (impédance 50 kΩ sym, 25 kΩ asym)
Sorties audio	XLR et jack 6,35 mm symétriques (impédance 60 Ω sym, 30 Ω asym)
Niveau d'entrée max	+21 dBu
Niveau de sortie max	+21 dBu / +20 dBm
Bande passante	18 Hz - 30 kHz (±3 dB)
Rapport signal/bruit	100 dB (non pondéré, 22 Hz - 22 kHz)
Alimentation	100-120 V~ / 200-240 V~, 50-60 Hz, 35 W (fusible T1AH / T500mA H)
Dimensions (L × H × P)	482,6 × 88,9 × 215,9 mm (19" × 3,5" × 8,5")
Poids	8 kg (net), 10 kg (brut)
Montage en rack	2U (deux unités), laisser 10 cm à l'arrière pour le câblage
Sécurité	Mise à la terre obligatoire, ne pas ouvrir le boîtier, éviter l'humidité
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides
Pièces détachées	Transformateur de sortie OT-1 (option), fusible de rechange (type spécifié)
Accessoires fournis	Cordon d'alimentation IEC
Garantie	30 jours limitée (enregistrement sous 14 jours requis)

FOIRE AUX QUESTIONS - T1951 BEHRINGER

Comment brancher le T1951 ?

Utilisez les entrées et sorties XLR ou jack 6,35 mm symétriques. Branchez le cordon d'alimentation fourni à l'embase IEC après avoir vérifié que le sélecteur de tension correspond à votre secteur. Assurez-vous que tous les appareils sont correctement mis à la terre.

Comment régler l'égaliseur paramétrique ?

Commencez par placer tous les potentiomètres en position centrale et mettez les commutateurs In/Out sur OUT. Réglez la fréquence (FREQUENCY), le niveau (LEVEL) de -15 à +15 dB, et la largeur de bande (BANDWIDTH) de 0,03 à 2 octaves. Pour localiser une fréquence, augmentez d'abord le niveau, puis balayez la fréquence.

Quel est le rôle du circuit à lampes UTC ?

Le circuit UTC ajoute des harmoniques pour donner de la chaleur et de l'énergie au son. Utilisez le potentiomètre WARMTH pour régler la quantité d'harmoniques. L'indicateur lumineux WARMTH affiche le niveau ajouté.

Comment utiliser le bypass ?

Le commutateur général IN/OUT (hard bypass) met hors service toute la section égaliseur et le circuit à lampes. En position OFF, les entrées sont reliées directement aux sorties. Utilisez-le pour comparer le signal traité et le signal original.

Quels sont les précautions d'alimentation ?

Vérifiez que le sélecteur de tension (porte-fusible) correspond à votre secteur (100-120 V~ ou 200-240 V~, 50-60 Hz). Utilisez exclusivement le fusible de type spécifié (T1AH pour 100-120V, T500mA H pour 200-240V). Débranchez l'appareil en cas d'inutilisation prolongée.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez jamais de liquides ou de produits abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

Puis-je remplacer le fusible moi-même ?

Oui, mais uniquement avec un fusible de même type et calibre. Débranchez l'appareil, faites pivoter le porte-fusible pour accéder au fusible. Remplacez-le par un fusible identique. Si le problème persiste, consultez un technicien qualifié.

Comment utiliser les filtres shelving ?

Sur les bandes 1 et 4, le commutateur SHELF/PEAK permet de choisir un filtre shelving (SHELF) ou en cloche (PEAK). En mode shelving, vous pouvez atténuer ou amplifier les fréquences extrêmes, par exemple pour réduire les bruits de basses fréquences.

Que faire si la LED PEAK s'allume en permanence ?

La LED PEAK indique un niveau d'entrée supérieur à 18 dBu. Si elle reste allumée, réduisez le niveau d'entrée avec le potentiomètre INPUT pour éviter la saturation. Réajustez les filtres si nécessaire.

Comment monter l'appareil en rack ?

Le T1951 occupe 2 unités de rack (2U). Utilisez des vis de fixation adaptées. Laissez au moins 10 cm d'espace à l'arrière pour les câbles. Assurez une ventilation suffisante et ne placez pas l'appareil au-dessus d'un amplificateur de puissance.

MODE D'EMPLOI T1951 BEHRINGER

Notice d'utilisation

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

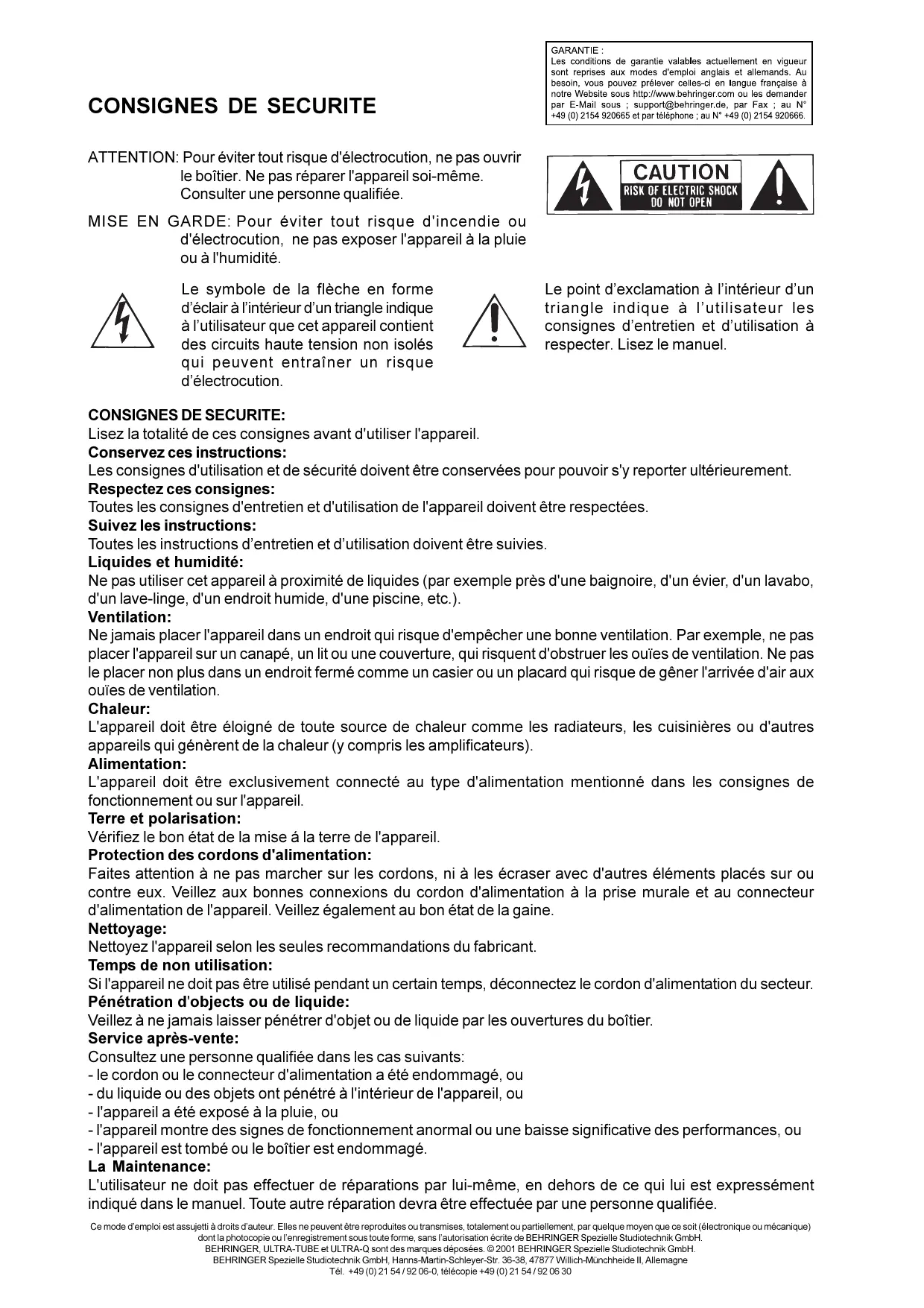

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes :

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

Avec le TUBE ULTRA-Q, vous avez fait l'acquisition d'un égaliseur paramétrique à la flexibilité et à la musicalité extrêmes qui combine la fiabilité et la précision de la technologie à transistors avec la chaleur et l'expressivité de la technologie à lampes. Depuis l'introduction de notre premier ULTRA-Q il y a environ cinq ans, le succès de cet appareil est allé croissant et a dépassé nos espérances. Cet égaliseur de grande qualité profite de nos longues années d'expérience en matière de filtres et est utilisé dans de nombreux studios, systèmes de sonorisation, radios et télévisions du monde entier. C'était un véritable défi que de pouvoir améliorer encore le déjà légendaire ULTRA-Q. Nous sommes fiers d'avoir réussi. Avec le TUBE ULTRA-Q BEHRINGER, nous proposons un appareil combinant le circuit UTC, notre tout nouveau circuit à lampes, et les filtres de l'ULTRA-Q BEHRINGER, célèbres pour leur conception parallèle et leur facteur Q constant. Le TUBE ULTRA- Q est donc le résultat d'exigences sans compromis concernant l'ergonomie, le son, les caractéristiques techniques et la réalisation.

1.1 Avant de commencer

Le TUBE ULTRA-Q a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre détaillant et la société de transport, sans quoi vous perdriez tout droit aux prestations de garantie.

Le TUBE ULTRA-Q BEHRINGER nécessite deux unités de hauteur pour son montage dans un rack au format 19 pouces. Veillez à laisser 10 cm d'espace à l'arrière de l'appareil pour pouvoir effectuer le câblage.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un amplificateur de puissance pour lui éviter tout problème de surchauffe.

Avant de relier votre TUBE ULTRA-Q à la tension secteur, veuillez vérifier que l'appareil est réglé sur le voltage ajustat :

Le porte-fusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. Le TUBE ULTRA-Q est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le porte-fusible de. Attention, ce dernier point n'est pas valable pour les modèles d'exportation conçus, par exemple, pour un voltage de 115 V.

On effectue la liaison avec la tension secteur via le cordon d'alimentation fourni et l'embase IEC standard. Ils satisfont aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

1.2 Commandes et connexions

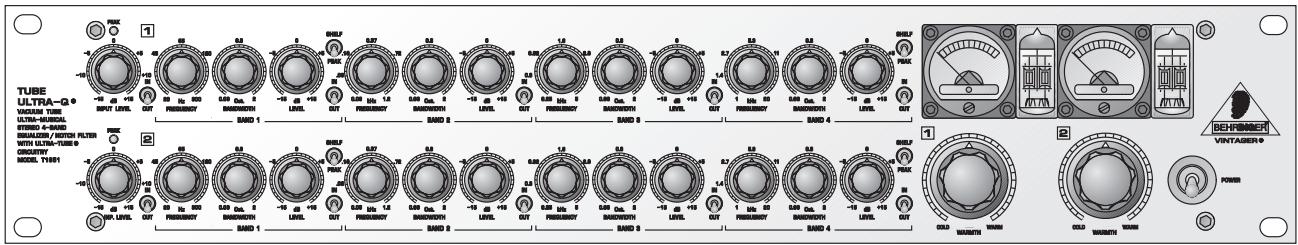

Fig. 1.1 : La face avant du TUBE ULTRA-Q

Le TUBE ULTRA-Q BEHRINGER possède deux canaux disposant chacun de quatre filtres entièrement paramétriques travaillant sur différentes plages de fréquences. Deux potentiomètres agran-gnés de Vu-mètres permettent de régler le circuit à lampes UTC.

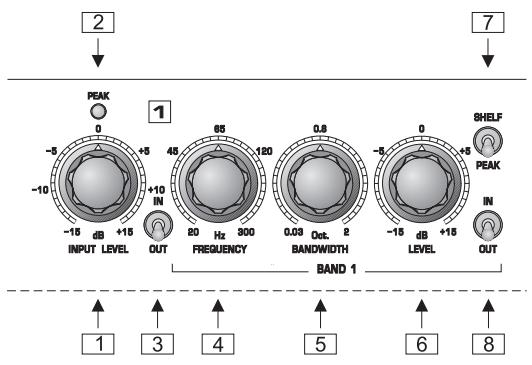

Fig. 1.2: La section filtres du TUBE ULTRA-Q

Le potentiomètre INPUT détermine le niveau d'entrée de la machine. La plage de réglage s'étend de -15 à +15 dB. La LED de crêtes PEAK située au-dessus du potentiomètre INPUT vous avertit de la présence d'un niveau d'au moins 18 dBu après l'étage d'entrée. Réglez le niveau d'entrée de telle sorte que la LED PEAK ne s'allume que sur les crêtes les plus élevées du signal et en aucun cas de façon permanente. À partir du moment où cette LED s'allume, il ne reste plus que 5 dB de marge sous le seuil de saturation du TUBE ULTRA-Q.

N'oubliez pas que les augmentations extrêmes de fréquences permises par le TUBE ULTRA-Q conjuguent à un haut niveau d'entrée peuvent faire saturer l'appareil. Dans un tel cas, il est nécessaire de réduire le niveau d'entrée via le potentiomètre INPUT.

Le commutateur IN/OUT permet de mettre en ou hors service l'ensemble de la section égaliseur ainsi que l'étage à lampes. Il s'agit ici d'une fonction de hard-bypass par relais. Tant que ce commutateur est en position OFF ou tant que l'appareil n'est pas sous tension, ses entrées sont reliées directement à ses sorties. Ce commutateur sert donc de fonction A/B, autrement dit, il permet de comparer le signal original et le signal égalisé. Le potentiomètre FREQUENCY définit la fréquence centrale du filtre. On peut choisir cette fréquence librement au sein de la plage de fréquences de chacun des quatre filtres. Le potentiomètre LEVEL détermine l'importance de l'augmentation ou de la diminution de niveau apportée par chaque filtre. La plage de réglage de ce potentiomètre s'étend de -15 à +15 dB. Le potentiomètre BANDWIDTH définit la largeur du filtre, autrement dit sa valeur. La largeur de bande peut aller de 0,03 (Q=43) à 2 octaves (Q=0,67). Une faible largeur de bande (= valeur élevée; butée gauche) signifie que le traitement se rapporte à une plage de fréquences étroite (filtre Notch). Plus on tourne le potentiomètre vers la droite, plus la bande de fréquences traitée par le filtre est large. Pour les deux bandes de fréquences extérieures de chaque canal (bande la plus haute et bande la plus basse), le commutateur SHELF/PEAK permet de choisir entre un filtre Shelving ou un filtre en cloche. En position SHELF, on peut par exemple utiliser le filtre inférieur comme un coupe-bas afin de supprimer les bruits indésirables dans les basses fréquences. En position PEAK, les filtres extérieurs travaillent comme les deux filtres centraux. Les commutateurs IN/OUT permettent de mettre chaque filtre en ou hors service. Ils permettent donc d'effectuer une comparaison entre signal original et signal traité pour chaque bande de fréquences et de laisser hors fonction les filtres non utilisés pour que le signal audio conserve une qualité optimale.

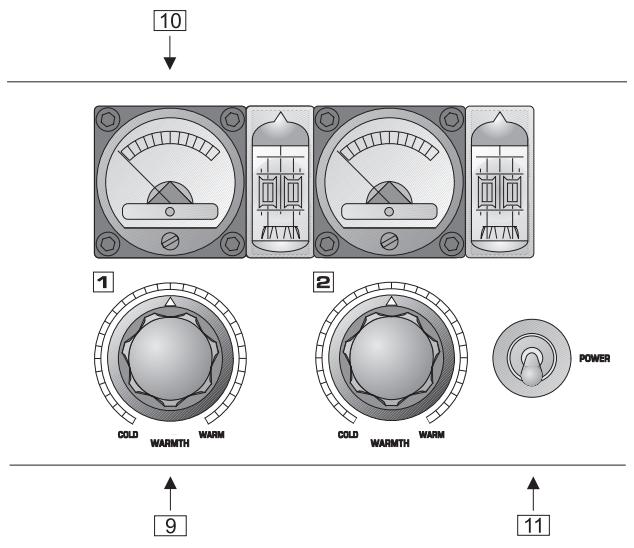

Fig. 1.3: La section à lampes du TUBE ULTRA-Q

On règle le montant des harmoniques ajoutées au signal original par la section à lampes UTC via le potentiomètre WARMTH. Autrement dit, cette commande vous permet de contrôler exactement la quantité d'harmoniques (« chaleur ») ajoutée au son. L'afficheur WARMTH indique la quantité d'harmoniques ajoutées au signal. On met le TUBE ULTRA-Q sous tension à l'aide du commutateur POWER. Lorsque l'appareil est éteint, le mode bypass est automatiquement activé. Le signal entrant est alors conduit directement et sans aucun traitement vers les sorties de l'appareil.

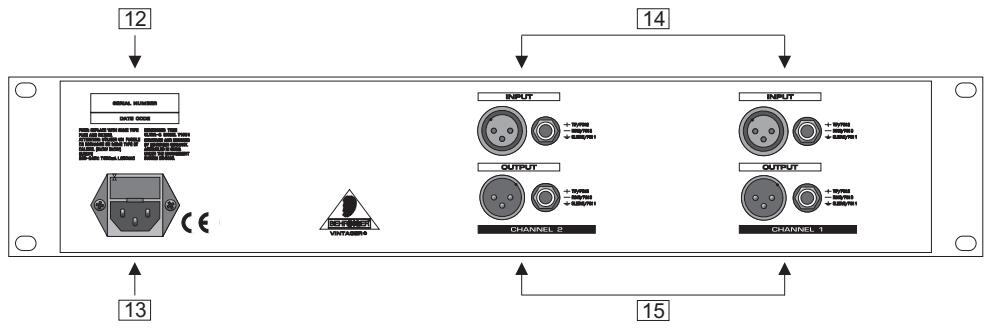

Fig. 1.4: Les éléments du panneau arrière du TUBE ULTRA-Q

12 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie durement remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, remplissez la carte de garantie en ligne sur le www. behringer. com. 13 PORTE FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier l'appareil à la tension secteur, vérifiez que le voltage correspond à celui de votre tension secteur. Au cas où vous seriez amené à remplacer le fusible, veillez impérativement à utiliser un fusible de même type. Enfin, utilisez le cordon d'alimentation fourni pour relier l'appareil à la tension secteur. 14 AUDIO IN. Ce sont les entrées audio du TUBE ULTRA-Q. Il s'agit d'embases XLR et jack 6,3 mm symétriques. Bien entendu, on peut aussi raccorder un signal asymétrique autant aux embases jacks qu'aux embases XLR. 15 AUDIO OUT. Ce sont les sorties audio du TUBE ULTRA-Q. Les sorties sur jack et XLR sont reliées en parallèle. La fonction servo automatique reconnaît les connecteurs symétriques et asymétriques et effectue en interne l'adaptation de niveau nominal de telle sorte qu'il n'y ait pas de différence de niveau entre le signal en entrée et celui en sortie (correction de 6 dB). On peut symétriser les sorties par transformateur en les équipant du transformateur de sortie OT-1 optionnel.

2.1 Introduction

Le TUBE ULTRA-Q BEHRINGER rassemble toutes les caractéristiques d'un égaliseur paramétrique professionnel et la musicalité du son à lampes de la technologie ULTRA-TUBE® BEHRINGER. Du fait des largeurs de bande variables allant de 0,03 à 2 octaves, il possède une immense polyvalence par rapport aux égaliseurs traditionnels. La conception novatrice de son architecture propose des solutions parfaites aux problèmes acoustiques.

Le TUBE ULTRA-Q BEHRINGER intègre le tout nouveau circuit à lampes UTC. La technologie UTC résout les problèmes classiques des circuits à tubes : même avec de faibles niveaux, elle génère les harmoniques qui donnent force et chaleur à vos enregistrements.

2.2 Réglage des filtres

La pratique montre que la prise en main d'une machine à deux canaux telle que le TUBE ULTRA-Q est plus simple en commençant par traiter un seul canal, puis en s'attaquant ensuite au traitement de signaux stéréo. Si vous possédez une table de mixage, le plus simple au départ est de cabler un canal du TUBE ULTRA-Q en insert de l'une des tranches de la console. Dans tous les autres cas de figure, commencez aussi par n'utiliser qu'un seul des deux canaux.

Avant d'allumer l'appareil, mettez tous les potentiomètres en position centrale et tous les commutateurs IN/OUT en position OUT. À la mise sous tension, vous évitez ainsi que les signaux aux entrées du TUBE ULTRA-Q soient amplifiés de façon incontrolée par ce dernier, faisant alors saturer voire endommager les appareils en aval ou les haut-parleurs. Avec un système de sonorisation, il est possible que des réglages non appropriés du TUBE ULTRA-Q favorisent les larsens.

Les filtres shelving

À la différence de l'égaliseur graphique (fréquence et valeur des bandes fixes), l'égaliseur paramétrique permet de définir l'ensemble des paramètres du filtrage tels que la fréquence centrale, la largeur de bande et l'amplification. Les filtres extérieurs du TUBE ULTRA-Q possèdent en plus un réglage de courbe. Via le commutateur 7, on peut choisir entre la caractéristique Shelving (SHELF) et la caractéristique en cloche (PEAK).

Les filtres paramétriques

En position PEAK, les filtres extérieurs du TUBE ULTRA-Q possèdent la même caractéristique que les deux filtres centraux : la caractéristique en cloche. Pour les régler, on commence en général par désirer une largeur de bande moyenne ou large et on augmente son niveau, peu importe qu'on veuille mettre en valeur certaines fréquences ou qu'on souhaite au contraire en atténuer d'autres. En effet, pour localiser les fréquences à traiter, il est en général plus simple de commencer par les rendre audibles que de constater que certaines d'entre elles manquent. Commencez donc par appliquer une amplification de +6 à +15 dB avec le potentiomètre LEVEL 6 et choisissez une largeur de bande d'environ 0.4 via le potentiomètre BANDWIDTH 5. Ensuite, vous pouvez commencer à rechercher la plage de fréquences à traiter en tournant lentement le potentiomètre FREQUENCY 4. Les plages de réglage des quatre filtres sont réparties de telle sorte que l'ensemble du spectre sonore audible de 20Hz à 20kHz soit couvert. Remarquez que les bandes de fréquences des filtres se recoupent largement. Lorsque vous avez trouvé la fréquence centrale à travailler, vous pouvez modifier le niveau de sa bande de fréquences via le potentiomètre LEVEL 6 et vous pouvez régler la largeur de bande de telle façon que le traitement vous satisfasse. Pour déterminer plus exactement la fréquence centrale du filtre, nous vous recommandons dans certains cas d'affiner votre choix utilisant une largeur de bande plus faible tout spécialement au cas où vous souhaitiez filtrer des bruits indésirables dont la fréquence est très ciblée.

2.3 Réglage du circuit à lampes

L'interface à lampes du TUBE ULTRA-Q BEHRINGER permet d'ajouter exactement le montant de son à lampes désiré via le potentielmètre WARMTH 9. Tournez-le lentement dans le sens des aiguilles d'une montre et écoutez la quantité d'harmoniques ajoutées. Elles produisent des aigus transparents et harmonieux et confèrent à votre enregistrement plus d'énergie et de chaleur. Ce faisant, l'afficheur WARMTH 10 permet de toujours visualiser précisément le montant de son à lampes ajouté.

3. Installation

Le TUBE ULTRA-Q a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégât.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre détaillant et la société de transport, sans quoi vous perdriez tout droit aux prestations de garantie.

3.1 Montage en rack

Le TUBE ULTRA-Q BEHRINGER nécessite deux unités de hauteur pour son montage dans un rack au format 19 pouces. Veillez à laisser 10 cm d'espace à l'arrière de l'appareil pour pouvoir effectuer le câblage.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne posez pas le TUBE ULTRA-Q au-dessus d'un ampli de puissance pour lui éviter tout problème de surchauffe.

3.2 Liaisons audio

Les entrées et sorties audio du TUBE ULTRA-Q BEHRINGER sont totalement symétriques. Si vous avez la possibilité d'établir des liaisons symétriques avec d'autres appareils, nous vous recommandons de le faire de façon à profiter de l'amélioration qualitative du signal qui en résulte (compensation des bruits indésirables).

3.3 Sortie symétrisée par transformateur (option)

Vous avez la possibilité d'ajouter cette option souvent utilisée en radio et télévision qui permet d'obtenir un signal de très haute qualité. Notre transformateur OT-1 BEHRINGER répond aux exigences les plus élevées.

Par rapport à la symétrie électronique, la symétrisation par transformateur présente l'avantage de séparer les appareils les uns des autres par galvanisation. Les éventuelles différences de potentiel et les éventuelles boucles de masse de l'installation audio n'entraînent plus alors que des perturbations négligeables.

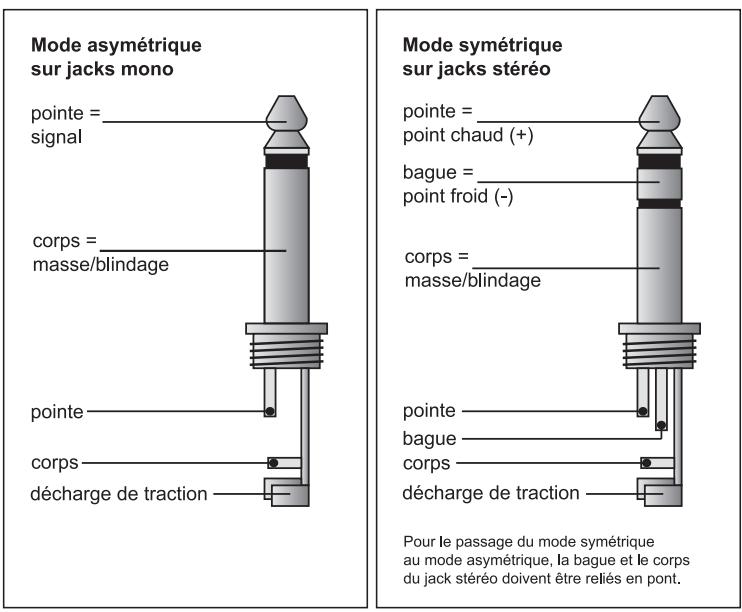

Fig. 3.1 : Les différents types de connecteurs

Entrées audio

Connecteurs

Embases XLR et jack 6,3 mm

Type

Protection HF, entrée servo-symétrique

Impedance

50 kOhm symétrique, 25 kOhm asymétrique

Niveau de sortie max.

+21 dBu symétrique et asymétrique

CMRR

Typique 40 dB, >55 dB @ 1 kHz

Sorties audio

Connecteurs

Embases XLR et jack 6,3 mm

Type

Etage de sortie à symétrie électronique

Impedance

60 Ohm symétrique, 30 Ohm asymétrique

Niveau de sortie max.

+21 dBu, +20 dBm symétrique et asymétrique

Caractéristiques du système

Bande passante

De 18 Hz à 30 kHz, ± 3 dB

Rapport signal/bruit

100 dB, non pondéré, de 22 Hz à 22 kHz

THD

Section filtres paramétriques

Type

Filtre paramétrique à état variable

Niveau

Variable (de -15 dB à +15 dB)

Fréquence

Bande 1: de 20 Hz à 300 Hz

Bande 2: de 60 Hz à 1,2 kHz

Bande 3: de 250 Hz à 5 kHz

Bande 4: de 1000 Hz à 20 kHz

Largeur de bande

Variable (de 0,03 à 2 octaves)

Commutateurs/affichage

Audio In/Out

Commutateur du hard bypass par relais

In/Out

Active les différents filtres

Shelf/Peak

Modification de la caractéristique des bandes 1 et 4

Peak-LED

Affichage de surcharge de l'étage d'entrée

Warmth

Affichage de la section UTC

Options

Transformateur de sortie

Transformateur OT-1 BEHRINGER optionnel

Alimentation électrique

Tension secteur

USA/Canada

120V, 60Hz

U.K./Australie

240V~,50Hz

Europe

230V~, 50Hz

Consommation électrique

Modèle général d'export.

100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz

Fusible

35W

100-120V\~T1AH

200 - 240 V ~ T 500 mA H

Liaison au secteur

Embase IEC standard

Dimensions/poids

Dimensions

3 1/2" (88,9 mm) × 19" (482,6 mm) × 8 1/2" (215,9 mm)

Poids

8 kg

Poids au transport

10 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
