MA400 - Préamplificateur BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur monitoring casque
Marque	BEHRINGER
Modèle	MA400
Alimentation	Bloc d'alimentation externe 12 V ≡ 150 mA, adapté à la tension secteur locale (100-240 V~, 50-60 Hz selon version)
Consommation électrique	150 mA sous 12 V continu
Entrée micro (MIC INPUT)	XLR symétrique, impédance env. 2 kΩ, niveau max. -18 dBu, gain 40 dB
Sortie micro (MIC THRU)	XLR, gain 10 dB, bande passante 10 Hz à 80 kHz
Entrée monitoring (MONITOR INPUT)	Jack 6,3 mm symétrique ou asymétrique
Sorties casque (PHONES)	Jack 6,3 mm et mini-jack, impédance min. 30 Ω, puissance max. 60 mW sous 100 Ω
Distorsion harmonique totale	0,005 % typ. sous 100 Ω
Rapport signal/bruit	-90 dBu à 0 dBu, pondéré A
Bande passante (sortie casque)	15 Hz à 25 kHz
Fonctions principales	Mélange de signaux micro et monitoring, réglages indépendants MIC LEVEL et MON LEVEL, sélecteur MONO/STEREO, touche GND LIFT pour éliminer boucles de masse
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Respecter les consignes : ne pas exposer à l'eau, ne pas obstruer la ventilation, débrancher en cas d'orage, maintenance par personnel qualifié
Informations générales	Numéro de série sous l'appareil ; garantie consultable sur www.behringer.com

FOIRE AUX QUESTIONS - MA400 BEHRINGER

Comment brancher le micro sur le MA400 ?

Connectez un câble XLR entre la sortie de votre micro et l'entrée MIC INPUT du MA400.

Comment envoyer le signal micro vers une table de mixage ?

Utilisez un câble XLR entre la sortie MIC THRU du MA400 et une entrée de la console.

Comment brancher un signal monitoring (console ou chaîne hi-fi) ?

Connectez un câble jack 6,3 mm (symétrique ou asymétrique) entre la sortie AUX SEND de la console et l'entrée MONITOR INPUT du MA400.

Comment régler le volume du micro et du monitoring ?

Utilisez les potentiomètres MIC LEVEL pour le volume micro et MON LEVEL pour le volume monitoring. Tournez de 0 (minimum) à 10 (maximum).

Quelle est la fonction du sélecteur MONO/STEREO ?

Il détermine le type de signal reçu par l'entrée MONITOR INPUT. Placez sur MONO si vous utilisez un jack mono, sur STEREO si vous utilisez un jack stéréo.

À quoi sert la touche GND LIFT ?

Enfoncez-la pour interrompre la liaison de masse entre le MA400 et la console si une boucle de masse génère des interférences. Sinon, laissez-la relâchée.

Quels types de casque puis-je utiliser ?

Vous pouvez utiliser un casque avec embase jack 6,3 mm ou mini-jack. L'impédance minimale recommandée est de 30 Ω.

Comment alimenter le MA400 ?

Utilisez le bloc d'alimentation externe fourni (12 V continu, 150 mA). Branchez-le à la prise 12 V du MA400, puis au secteur. La LED ON s'allume.

Que faire si j'entends un bourdonnement ou un ronflement ?

Essayez d'enfoncer la touche GND LIFT pour couper la boucle de masse. Vérifiez aussi les câbles et connexions.

Comment nettoyer le MA400 ?

Nettoyez-le uniquement avec un chiffon sec. N'utilisez jamais de liquide ou de produit chimique.

MODE D'EMPLOI MA400 BEHRINGER

Merci de la confiance que vous nous avez prouvée en achetant le MICROMON MA400 BEHRINGER, un ampli de monitoring pour casque aussi compact que polyvalent permettant d'écouter deux signaux audio simultanés :

l'un venant d'un micro l'autre venant d'une table de mixage ou d'une chaîne hi-fi. Le MA400 vous permet d'accentuer un signal par rapport à l'autre pour vous entendre chanter ou écouter une bande témoin.

Veuillez prendre le temps de lire les consignes de sécurité à la fin de ce document.

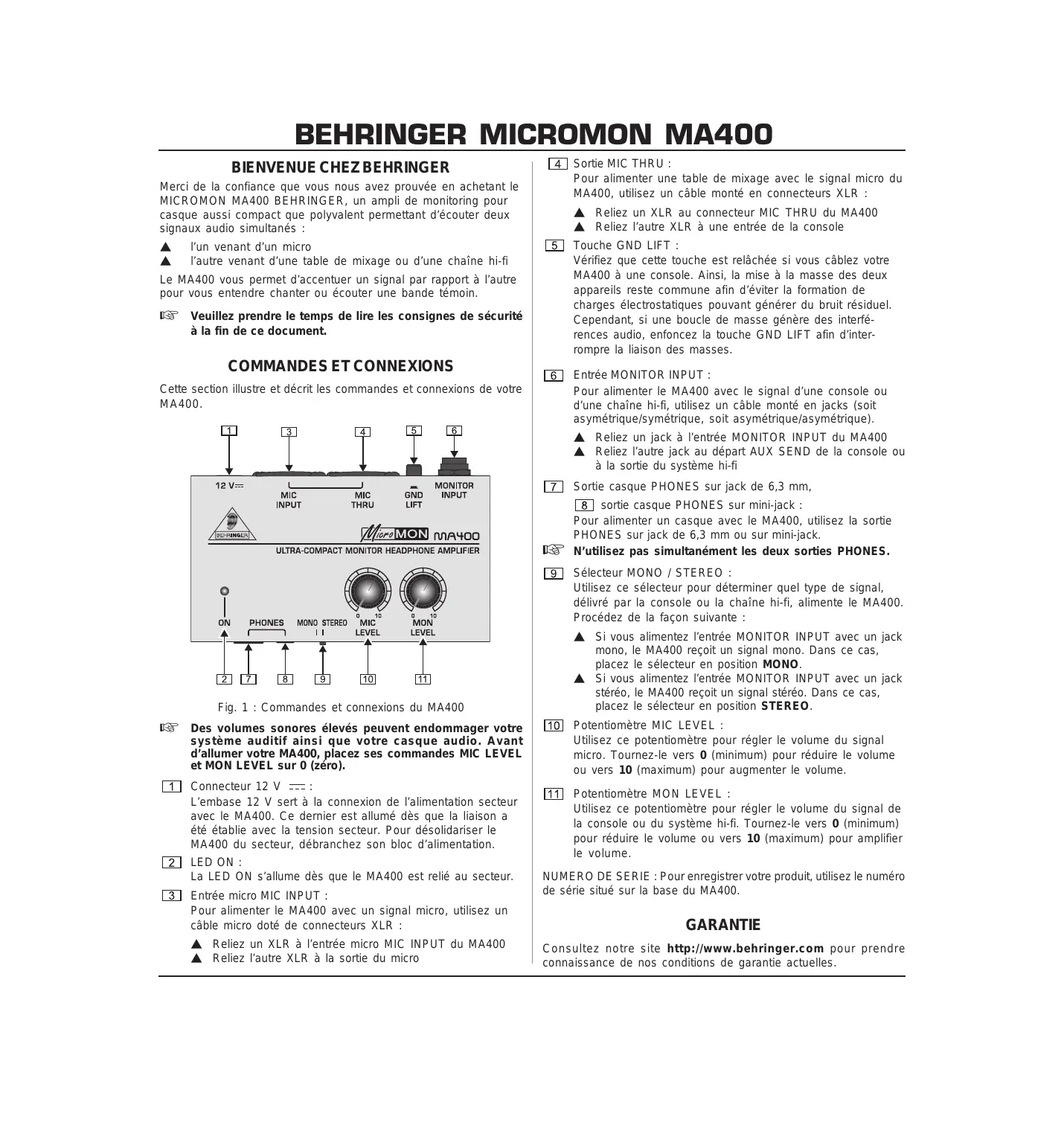

Commandes et connexions

Cette section illustrée et décrit les commandes et connexions de votre MA400.

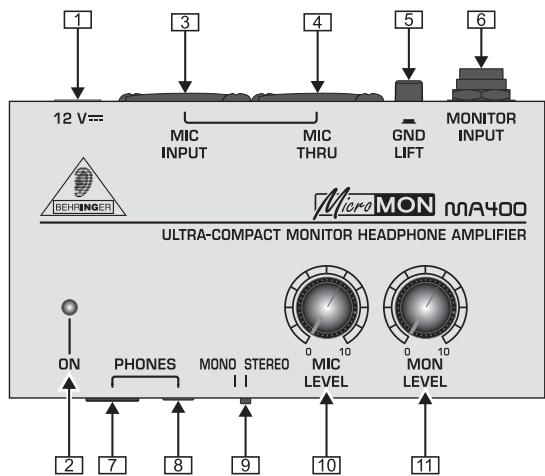

Fig. 1: Commandes et connexions du MA400

Des volumes sonores élevés peuvent endommager votre système auditif ainsi que votre casque audio. Avant d'allumer votre MA400, placez ses commandes MIC LEVEL et MON LEVEL sur 0 (zéro). 1 Connecteur 12 V :

L'embase 12 V sert à la connexion de l'alimentation secteur avec le MA400. Ce dernier est allumé dès que la liaison a été établie avec la tension secteur. Pour désolidariser le MA400 du secteur, débranchez son bloc d'alimentation.

2 LED ON:

La LED ON s'allume dès que le MA400 est relié au secteur.

Entre micro MIC INPUT :

Pour alimenter le MA400 avec un signal micro, utilisez un câble micro doté de connecteurs XLR :

Reliez un XLR à l'entrée micro MIC INPUT du MA400. Reliez l'autre XLR à la sortie du micro.

Sortie MIC THRU:

Pour alimenter une table de mixage avec le signal micro du MA400, utilisez un câble monté en connecteurs XLR :

Reliez un XLR au connecteur MIC THRU du MA400. Reliez l'autre XLR à une entrée de la console.

5 Touche GND LIFT:

Vérifiez que cette touche est relâchée si vous cablez votre MA400 à une console. Ainsi, la mise à la masse des deux appareils reste commune afin d'éviter la formation de charges électrostatiques pouvant générer du bruit résiduel. Cependant, si une boucle de masse génère des interférences audio, enfonsez la touche GND LIFT afin d'interrrompre la liaison des masses.

6 Entrée MONITOR INPUT:

Pour alimenter le MA400 avec le signal d'une console ou d'une chaîne hi-fi, utilisez un câble monté en jacks (soit asymétrique/symétrique, soit asymétrique/asymétrique).

Reliez un jack à l'entrée MONITOR INPUT du MA400. Reliez l'autre jack au départ AUX SEND de la console ou à la sortie du système hi-fi.

7 Sortie casque PHONES sur jack de 6,3 mm,

8 sortie casque PHONES sur mini-jack :

Pour alimenter un casque avec le MA400, utilisez la sortie PHONES sur jack de 6,3 mm ou sur mini-jack.

N'utilisez pas simultanément les deux sorties PHONES. Sélecteur MONO / STEREO :

Utilisez ce sélecteur pour déterminer quel type de signal, délivré par la console ou la chaîne hi-fi, alimente le MA400. Procédez de la façon suivante :

Si vous alimentez l'entrée MONITOR INPUT avec un jack mono, le MA400 reçoit un signal mono. Dans ce cas, placez le sélecteur en position MONO. Si vous alimentez l'entrée MONITOR INPUT avec un jack stéréo, le MA400 reçoit un signal stéréo. Dans ce cas, placez le sélecteur en position STEREO.

Potentiomètre MIC LEVEL :

Utilisez ce potentiomètre pour régler le volume du signal micro. Tournez-le vers 0 (minimum) pour réduire le volume ou vers 10 (maximum) pour augmenter le volume.

Potentiomètre MON LEVEL :

Utilisez ce potentiomètre pour régler le volume du signal de la console ou du système hi-fi. Tournez-le vers 0 (minimum) pour réduire le volume ou vers 10 (maximum) pour amplifier le volume.

NUMERO DE SERIE : Pour enregistrer votre produit, utilisez le numéro de série situé sur la base du MA400.

Garantie

Consultez notre site http://www.behringer.com pour prendre conscience de nos conditions de garantie actuelles.

Behringer micromon MA400

Type

Impedance

Niveau d'entrée max.

Taux de réjection commun

Gain

Bande passante

Embase XLR

Env. 2 kΩ (symétrie)

-18 dBu

Typ. 40 dB, >50 dB @ 1 kHz

40 dB

De 15 Hz à 25 kHz

SORTIE MIC THRU

Type

Embase XLR

Type

Gain

Bande passante

Embase pour jack symétrique ou asymétrique de 6,3 mm

10 dB

De 10 Hz à 80 kHz

Sorties CASQUE PHONES

Type

Impedance

Niveau de sortie max.

Embase jack symétriques

(6,3 mm ét mini-jack)

Min. 30 Ω

Env. ± 10 dBu (60 mW)

@ 100 Ω de charge

Distorsion harmonique totale

Rapport signal/bruit

0,005% typ. (100 Ω de charge)

-90 dBu @ 0 dBu, A pondéré

Alimentation secteur

Connexion secteur

Bloc d'alimentation externe,

12V ≡ 150mA

Tension secteur

Etats-Unis/Canada

Chine/Coree

Royaume-Uni/Australie

Europe

Japon

120 V\~. 60 Hz

220 V\~.50 Hz

240 V\~, 50 Hz

230 V\~, 50 Hz

100 V~, 50 - 60 Hz

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

Consignes de sécurité

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou appareil chargé pour éviter d'éventuelles blessures en cas de chute. 13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

TOUS DROITS RESERVES.
