MODE D'EMPLOI PX1000 BEHRINGER

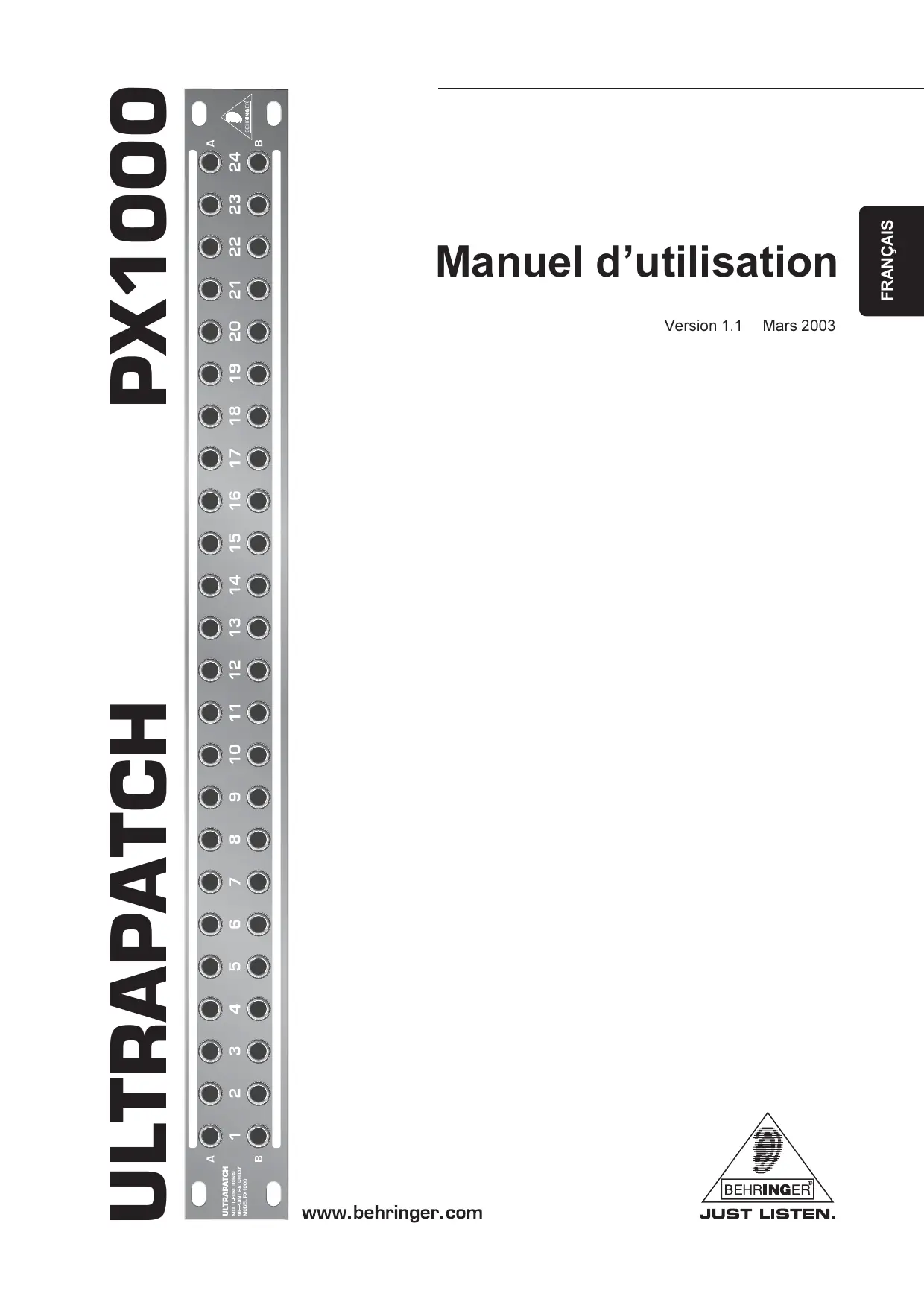

Manuel d'utilisation

Version 1.1 Mars 2003

Bienvenue chez BEHRINGER!

Merci de la confiance que vous avez accordedé à BEHRINGER en achetant l'ULTRAPATCH PX1000. Le PX1000 est un patchbay 48 points symétrique et polyvalent pour le studio et le live.

Une baie de connexions (patchbay en anglais) centralise et facilitate l'accès aux signaux de la plupart des éléments constitutif d'un studio. Avec un patch, on évite les « paquets de câbles » et on bénéficia d'une vue d'ensemble simple des connexions du système. C'est pourquoi un patch est nécessaire à tout processus de travail professionnel. Si vous souhaitez utiliser notre studio de manière efficace, vous opterez sans aucun doute pour un cablage sérieux via patchbay. même une petite baie de connexions simplifiera également le travail.

1. CONFIGURATION DU PATCH

La plupart des baies de connexion possèdent deux rangiées de 24 embases jack dans un châssis rackable d'une seule unité de hauteur. En général, le panneau arrêté propose soit le même nombre de connecteur que la face avant, soit des contacts à souder. En général, les embases jack sont regroupées par quatre pour former un module. Sur certains patchbays, on configure chaque module en le returnant ou encore à l'aide de cavaliers.

Avec notre ULTRAPATCH PX1000, vous possédez un patch 48 points sur jacks simple d'utilisation, entièrement symétrique et utilisable dans cinq modes différents. Remarquez qu'on peut au besoin returner les modules. Pour ce faire, retirez la face avant en dévissant simplement ses deux vis inférieures.

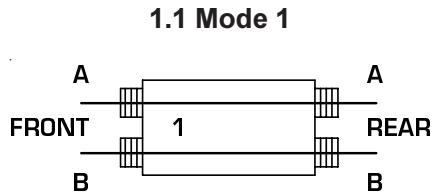

Dans ce mode, lorsque que tous les connecteurs d'un module sont occupés, les signaux de A et de B sont routés séparément de la face avant vers le panneau arrêté. Application type : reliez les sorties de la console avec les entrées d'un comprisseur et les sorties du comprisseur avec les entrées d'un enregistrateur.

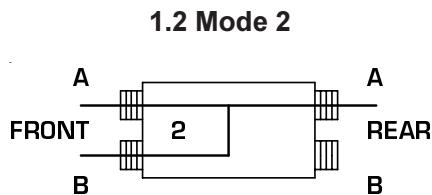

Dans ce mode, les connecteurs A et B de la face avant sont reliés entre eux. Si un jack est connecté dans l'embase supérieure du panneau arrière (A), le trajet du signal entrant en face avant n'est pas interrompu. C'est uniquement lorsque l'embase inférieure du panneau arrriere (B) est occupée que le trajet du signal en face avant est dédoublé. Ainsi, les deux embases inférieures et les deux embases supérieures sont reliées ensemble. On appelle ce mode « Input Break » et on l'utilise essentiellement pour la réalisation d'inserts.

1.3 Mode 3

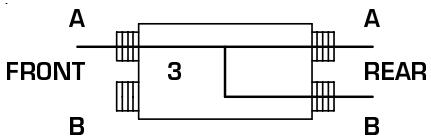

Dans ce mode, les connecteurs A et B du panneau arrière sont reliés ensemble. Lorsqu'un jack occupe le connecteur supérieur de la face avant (A), le trajet du signal vers le panneau arrière n'est pas interrompu. Le signal alimentant l'embase A de la face avant est alors dédoublé et délivré par les connecteurs A et B du panneau arrière. Cela permet par exemple d'alimenter simultanément deux amplis de puissance avec un unique signal.

1.4 Mode 4

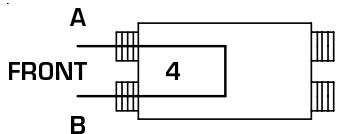

Dans ce mode, les embases A et B de la face avant sont reliées entre elles. Autrement dit, l'embase supérieure de la face avant recoit un signal que l'embase inférieure de la face avant (B) délivre à nouveau. Ce mode permet de récapuerer le signal de l'embase inférieure de la face avant (B) afin de l'enregistrer ou d'alimenter une autre machine.

1.5 Mode 5

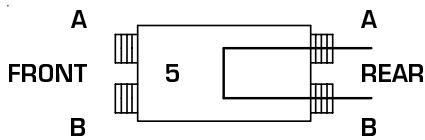

Dans ce mode, les embases A et B du panneau arrière sont reliés entre elles. Cette configuration correspond donc au mode 4 à la différence pres qu'il est只为 destiné aux installations ou cablages fixes. Ainsi, dans un studio d'enregistrement, il est par exemple possible de garder cablées les sorties de la console avec les entrées de l'enregistreur. Ainsi, il est particulièrement comfortable d'organiser des liaisons permanentes via le panneau arrière de la baie de connexions que l'on peut interrompre, séparer ou replacer facilement en cablant un connecteur avec les embases de la face avant (A ou B).

2. PROBLEMES DE CÂBLAGE

Le câblage des nombreux équipements d'un studio est un art en soi. Il doit être effectué de façon soigneuse. De façon générale, il convient d'éviter les boucles de masse (à l'image d'une antennne, une telle boucle engendre des champes magnétiques). Imaginez un arbre dans lequel chaque branche est reliée aux autres branches via le tronc. Nous vous recommendons d'accorder une attention particulière aux liaisons de masse d'un studio. En cas de boucle de masse, pour éviter les classiques ronflements autour des 50/60Hz , ne supprimez jamais la mise à la terre d'un cordon d'alimentation. Supprimez plutôt la mise à la masse d'une ou plusieurs liaisons audio.

Une bonne méthode est de raccorder tous les blindages/ masses au patch. Toutes les machines sans mise à la terre disposent alors d'une liaison avec la masse via leur liaison avec le patch. Nous vous recommendons de réaliser la liaison des masses via un unique cable (plus d'une liaison = boucle de masse). Enfin, les apparèils possédant une mise à la terre possèdent leur propre mise à la masse.

Cercains appeareils très haut de gamme possèdent des masses audio et secteur distinctes. Dans ce cas, au moins un blindage doit être relié à la masse à la suite de réalisation d'essais.

Assurez-vous que le patch ne perturbe pas la structure de mise à la masse de votre studio. Utilisez toujours des câbles aussi courts que possible dont la masse n'est pas interrompue.

Une fois que vous avez reglé vos évventuels problèmes de boucle de masse, vous pouvez relier les lignes avec le patch. Pour que l'arrière de vos racks reste clair, nous vous conseillons de regrouper les câbles avec des colliers de serrage ou des gaines flexibles ou bien d'utiliser des multipaires.

3. CONSIGNES DE SECURITE

Evitez de faire passer des liaisons numériques à proximité du patch, les impulsions des signaux numériques pouvant engendrer des parasites importants sur les signaux analogiques. De leur côte, les patches analogiques peuvent modifier l'impédance des liaisons numériques, ce qui engendre des perturbations sur les signaux numériques. Utilisez l'ULTRAMATCH PRO SRC2496 BEHRINGER pour le transfert et la conversion de vos signaux numériques.

Les entrées micro possèdent un niveau nominal nettement inférieur au niveau ligne (+4 dBu ou -10 dBV). C'est pourquoi il faut évider de les raccorder à un patch. Il est également déconseilé de raccorder au patch un apparéil dont l'alimentation fantôme +48 V est activée. Relief vos micros directement avec les entrées micro de la console ou via des boîtiers de scène qui, coupés à des multipaires symétriques de haute qualité, peuvent être raccordés à la console.

4. SERIGRAPHIE

Avec les 48 connecteurs du patch, il peut devenir difficile de s'y retrouver sans devoir annoter directement la face avant de la baie de connexions. C'est pourquoit l'ULTRAPATCH PX1000 possede des zones de description blanches sur les bords supérieur et inférieur de sa face avant. Si vous decide d'ecrire sur le patch, n'utilise pas de feutres résistant a l'eau afin de pouvoir corriger vos annotations en fonction des modifications de câblage.

5. ORGANISATION DU PATCH

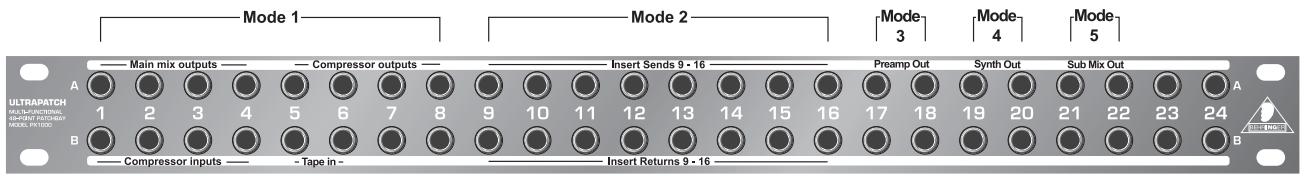

A titre d'exemple, vous trouvez ci-dessous une configuration illustrant l'utilisation d'un patch. Selon les applications, vous aurez eventuellesment besoin de plusieurs baies de connexions. Dans ce cas, nous vous recommendons de monter les patches les uns au dessus des autres dans notre rack.

6. CHARACTERISTIQUES TECHNIQUES

Hauteur 44,5 mm (1 3/4")

Largeur 482,6 mm (19")

Profondeur 69,3 mm (2 3/4")

Poids approx. 1,3 kg

Connecteurs jacks stereo symétriques 6,3 mm

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité qualite. Des modifications necessaires peuvent donc etreeffectuees sans notification prealable. C'estpourquio les caractetistiques et la configuration physique des produits neuent differer des specifications et illustrations presentees dans ce manuel.

GARANTIE :

Les conditions de garantie valables actuellément en vigueur sont reprises aux modes d'emploi angls et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les-demander par E-Mail sous ; [e-mail], par Fax ; au N^o [phone] et par téléphone ; au N^o + 49 (0) 2154 920666.

Ce mode d'emploi est assuji et a daut. Ie ne pvee tte reproduite ou transme, taque qu mey que ce soit (electronique ou mecanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation ecrite de BEHRINGER Spezielle Studiotechnik GmbH.

BEHRINGER, ULTRAPATCH et ULTRAMATCH sont des marques déposées.
