PJH-500IR - Projecteur halogène IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur halogène avec détecteur de mouvements
Marque	IDK MULTIMEDIA
Modèle	PJH-500IR
Ampoule	Halogène R7S 118 mm, 500 W max
Alimentation	220-240 V ~ 50 Hz
Puissance maximale	500 W
Portée du détecteur	12 mètres maximum
Hauteur d'installation	1,8 à 2,5 mètres
Temporisation réglable	5 secondes à 8 minutes
Sensibilité jour/nuit	Réglable
Indice de protection	IP44
Câble électrique recommandé	H05RN-F 3G1.0 mm² (non fourni)
Distance de sécurité	1 mètre minimum par rapport aux objets éclairés
Température de fonctionnement	Très chaud en fonctionnement, attendre refroidissement avant manipulation
Garantie	1 an (hors ampoule)
Pièces détachées	Ampoule halogène R7S 500W
Normes	CE, RoHS, Compatibilité électromagnétique 2004/108/CE
Recyclage	Ne pas jeter avec les ordures ménagères, collecte sélective
Contact SAV	08 26 09 29 29 (0,15 €/min), [e-mail]
Entretien	Ne pas immerger, nettoyer avec un chiffon sec
Sécurité	Ne pas toucher l'ampoule avec les mains, ne pas démonter le verre de protection

FOIRE AUX QUESTIONS - PJH-500IR IDK MULTIMEDIA

Comment installer l'ampoule ?

Avant toute intervention, coupez le courant électrique et attendez que le projecteur refroidisse. Retirez la vis supérieure du cadre en verre, basculez-le vers le bas. Avec un chiffon, sortez l'ampoule de son emballage et insérez-la dans les supports. Relevez le cadre en vérifiant le joint d'étanchéité, puis revissez.

Comment régler la temporisation ?

La temporisation se règle via une molette sur le détecteur. Elle permet de choisir entre 5 secondes et 8 minutes de durée d'éclairage après la dernière détection de mouvement.

Comment régler la sensibilité jour/nuit ?

Une molette sur le détecteur permet de régler le seuil de luminosité. Tournez-la pour que le projecteur s'allume uniquement la nuit ou également en cas de faible luminosité.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez d'abord que l'ampoule est correctement installée et non grillée. Assurez-vous que le câble d'alimentation est branché et que le courant est rétabli. Contrôlez également les réglages de sensibilité jour/nuit et la temporisation.

Comment brancher le câble d'alimentation ?

Coupez le courant électrique. Retirez le couvercle du projecteur (4 vis). Utilisez un câble H05RN-F 3G1.0 mm². Insérez le câble par le passe-câble en dévissant légèrement. Branchez les fils sur le domino : phase (L), neutre (N) et terre. Refermez le couvercle.

Quelle ampoule utiliser ?

Utilisez une ampoule halogène de type R7S, longueur 118 mm, puissance maximale 500 W. Ne dépassez jamais 500 W pour éviter tout risque d'incendie.

Quelle est la hauteur d'installation idéale ?

Le projecteur doit être installé à une hauteur comprise entre 1,8 et 2,5 mètres pour une détection optimale.

Comment nettoyer le projecteur ?

Débranchez le projecteur et laissez-le refroidir. Nettoyez le boîtier et le verre avec un chiffon doux et sec. N'utilisez jamais d'eau ou de solvants, car le projecteur n'est pas étanche à l'immersion.

Que faire si le verre de protection est cassé ?

Si le verre est cassé, le projecteur doit être remplacé. Ne tentez pas de réparer le verre. Le remplacement du projecteur est nécessaire pour garantir la sécurité et l'étanchéité.

Où trouver les pièces de rechange ?

Les ampoules de rechange (R7S 500W) sont disponibles dans les magasins de bricolage ou en ligne. Pour toute autre pièce, contactez le service client d'IDK MULTIMEDIA au 08 26 09 29 29 ou par email à [e-mail].

MODE D'EMPLOI PJH-500IR IDK MULTIMEDIA

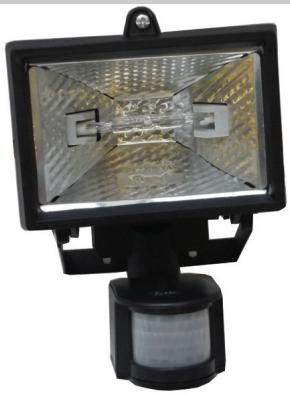

IDK vous remercie d'avoir fait l'acquisition de ce projecteur halogène 500W avec détecteur de mouvements, nous vous conseillons de lire attentivement cette notice.

500 Watts Max.

Descriptions

1 projecteur halogène 500W avec détecteur de mouvements. (livré sans câble électrique) 1 Ampoule Halogène 500W. 1 Notice d'utilisation et certificat de conformité CE.

Données techniques:

Ampoule halogène R7S 118 mm 500 W 220-240 VAC / 50 Hz (à monter).

Détecteur de mouvement sur un angle de pour une distance de 12 mètres maximum.

Hauteur d'installation de 1,8 à 2,50 mètres.

Temporisation d'éclairage réglable 5 secondes à 8 minutes.

Sensibilité JOUR/Nuit réglable.

Indices de protection : IP44

Sécurité

Utilisez une ampoule de 500 Watts maximum. Ne jamais toucher le verre de l'ampoule avec les mains, utilisez un tissu.

Ne pas connecter le câble électrique les mains mouillées (non fourni).

Ne jamais enlever le verre de protection. Remplacez le projecteur si le verre est cassé.

Ne jamais plonger ce projecteur dans un liquide (eau, huile, etc.)

Ne pas toucher les parties métalliques et le verre pendant l'éclairage, vous risquez de vous brûler. Attendez que l'ampoule soit froide pour la démonter en cas de remplacement.

Installez le projecteur à une distance supérieure à 1 mètre par rapport aux objets à éclairer.

Tenez ce projecteur hors de portée des enfants de moins de 36 mois.

Installation de l'ampoule

Avant tout montage, vous devez couper le courant électrique! Le projecteur doit être froid!

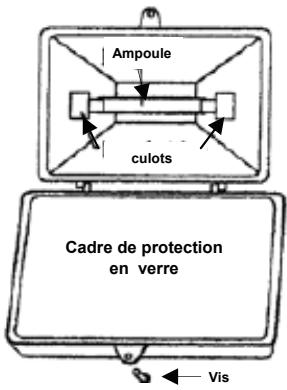

Retirer la vis supérieure du cadre en verre, puis basculez-le vers le bas.

A l'aide d'un tissu, sortez l'ampoule de son emballage et installez-la comme le dessin à gauche.

Rebasculez le cadre en prenant soin du joint d'étanchéité, puis le revissez.

Installation (suite)

Distance de détention Max.

Vuelaterale

Angle de détention

Montage mural

Branchement de l'alimentation

Avant tout montage, vous devez couper le courant électrique!

Retirez le couvercle en devissant les 4 vis.

Utilisez un câble de type H05RN-F 3 G 1.0 mm² minimum (non fourni)

Insérez le cable par le passage-cables du côté en le dévissant légèrement.

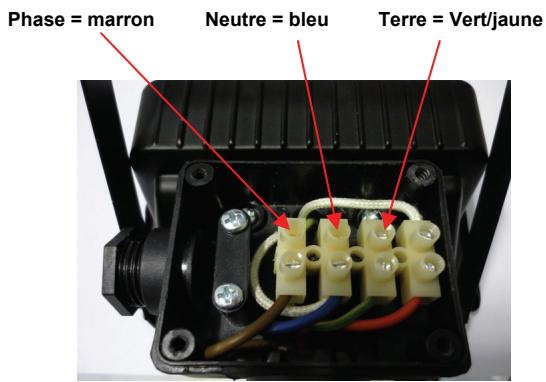

Branchez vos fils sur les emplacements libres du domino en fonction des indications ci-dessous :

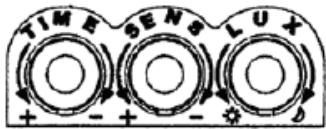

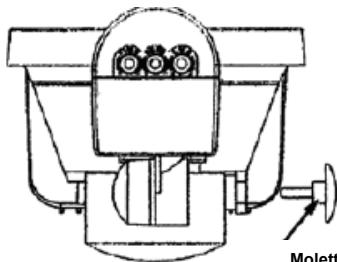

Réglages Molette de blocage pour l'incination du détector

Temporisation Sensibilité de détection Sensibilité lumineuse Nuit / jour

Declaration de conformite ce

Je soussigné Monsieur PATRICK PHILIPON

(Le terme organisme désigne toute personne morale qui n'est pas une société)

Company

2 rue de la Pature - Immeuble Carrière - Unité 5

78420 CARRIERES SUR SEINE, FRANCE

Agissant en qualité de : GERANT IDK MULTIMEDIA

Identification du produit :

LILELLE Projecteur halogène 500 W avec détecteur de mouvements

MODELE NOIR

REFERENCE PJH-500IR

Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles des directives :

Compatibilité Electromagnétique: 2004/108/CE

Compatibilité Electromagnétique

RoHS:2002/95/CE

Equipements sous Pression : 97/23/CE

Equipements sous Pression

Emissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments : 2000/14/CE

Équipements hertziens et les équipements terminaux de télécommunications : 1999/5/CE

Et que les normes et/ou spécifications techniques mentionnées ci-dessous ont été appliquées

Sous réserve d'une utilisation conforme à sa destination, aux spécifications et instructions accompagnant le produit.

(Signature et cachet de la société ou organisme)

Vous nevez pas vous débarrasser de ce projecteur halogène avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous nevez vous renseigner auprès de votre mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances néfastes sur l'environnement ou la santé humaine et doivent être recyclés.

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il représente une poubelle sur roues barrée d'une croix.

En fin de vie, ce projecteur doit être recyclé!

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutefois vous rencontrez un problème avec ce modèle, contactez notre équipe d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél : [phone] appel facturé 0,15 € */min (cout variable selon l'opérateur) * Ligne fixe France Telecom

E-mail: [e-mail]

Le recours en garantie (1 an) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement!

(L'ampoule est exclue de la garantie)

Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boîte, accompagné d'une copie de votre preuve d'achat et la cause de la panne.
