Type de produit	Détecteur de mouvements infrarouge (PIR) pour éclairage
Marque	IDK MULTIMEDIA
Modèle	PIR-360N
Alimentation	220-240 V AC, 50 Hz
Puissance maximale supportée	1200 W
Consommation en veille	0,1 W
Consommation en fonctionnement	0,5 W
Type de détection	Infrarouge passif (PIR)
Angle de détection	360°
Distance de détection maximale	6 m
Hauteur d'installation recommandée	2 à 4 m
Plage de température de fonctionnement	-20 °C à +40 °C
Humidité maximale	93 %
Vitesse de détection	0,6 à 1,5 m/s
Temporisations réglables	5 s (test), 30 s, 120 s, 360 s
Utilisation	Intérieure (sauf locaux humides)
Indice de protection	IP20 (estimation)
Dimensions (environ)	10 × 10 × 5 cm
Poids (environ)	150 g
Garantie	1 an
Service client	08 26 09 29 29 (0,15 €/min), [e-mail]
Nettoyage de la lentille	Chiffon doux et sec, sans solvants
Sécurité	Ne pas connecter sans couper le courant ; hors de portée des enfants de moins de 36 mois
Contenu de l'emballage	1 détecteur, 2 vis, 2 chevilles, 1 notice

FOIRE AUX QUESTIONS - PIR-360N IDK MULTIMEDIA

Comment installer le détecteur PIR-360N ?

Avant toute installation, coupez le courant au tableau électrique. Fixez le socle au plafond à l'aide des vis et chevilles fournies. Raccordez les fils selon le schéma électrique. La hauteur idéale se situe entre 2 et 4 mètres.

Le détecteur ne fonctionne pas, que faire ?

Vérifiez que l'alimentation est bien branchée et que le courant est rétabli. Assurez-vous que la lentille n'est pas obstruée et que le détecteur n'est pas derrière une vitre (le verre bloque les infrarouges). Réglez la temporisation sur une valeur adaptée.

Quelle est la portée du détecteur ?

La distance de détection maximale est de 6 mètres, avec un angle de 360°.

Comment régler la temporisation d'éclairage ?

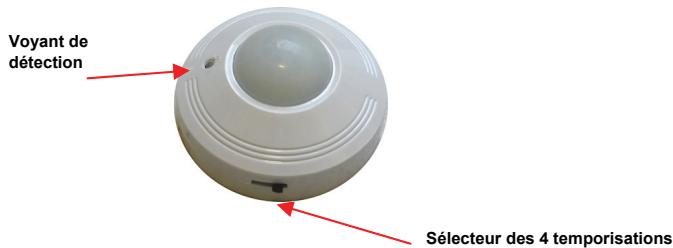

Le détecteur propose 4 temporisations : 5 secondes (test), 30 secondes, 120 secondes et 360 secondes. Sélectionnez la durée souhaitée à l'aide du sélecteur sur l'appareil.

Puis-je utiliser ce détecteur en extérieur ?

Non, le PIR-360N est prévu pour une utilisation intérieure uniquement (sauf locaux humides comme la salle de bains).

Comment nettoyer la lentille du détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants et n'appuyez pas sur la lentille pour éviter de la casser.

Que faire si le détecteur ne détecte pas correctement ?

Vérifiez que la lentille est propre et que l'appareil est installé à la bonne hauteur (2-4 m). Évitez les sources de chaleur ou de froid à proximité qui pourraient perturber la détection.

Le détecteur peut-il supporter des ampoules LED ?

Oui, la puissance maximale supportée est de 1200 W, ce qui est largement suffisant pour la plupart des ampoules LED. Assurez-vous de ne pas dépasser cette limite.

Comment contacter le service client IDK MULTIMEDIA ?

Vous pouvez joindre le service client au 08 26 09 29 29 (appel facturé 0,15 €/min) du lundi au vendredi, ou par email à [e-mail].

Que faire en cas de panne sous garantie ?

Conservez la preuve d'achat. Pour un retour, le produit doit être complet avec ses accessoires et accompagné de la preuve d'achat et de la description de la panne. La garantie est d'un an.

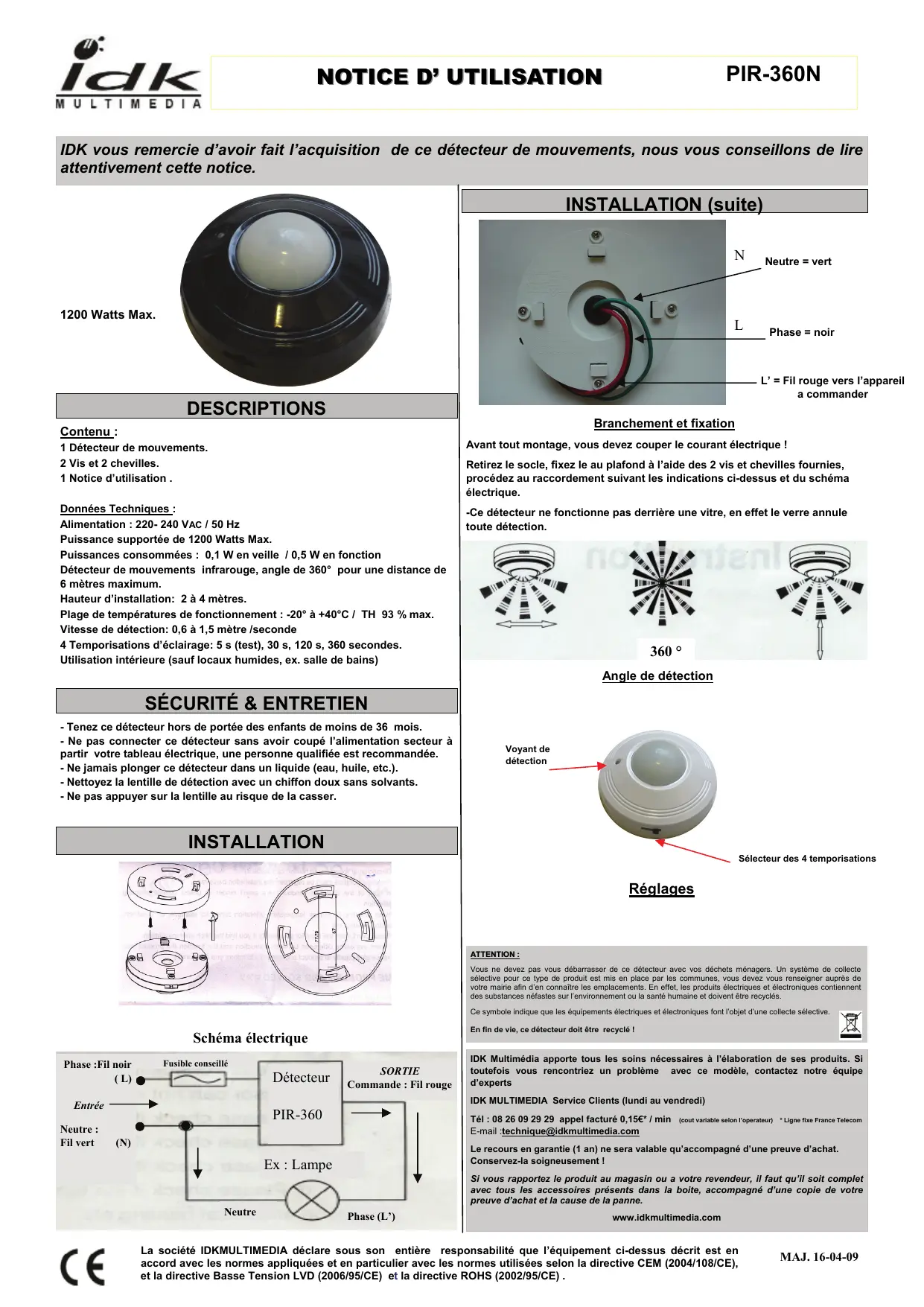

MODE D'EMPLOI PIR-360N IDK MULTIMEDIA

IDK you remercie d'avoir fait l'acquisition de ce détecteur de mouvements, nous vous conseillons de dire attentivement cette notice.

Descriptions

1 détecteur de mouvements. 2 vis et 2 chevilles. 1 notice d'utilisation.

Données techniques:

Alimentation : 220-240VAC/50Hz

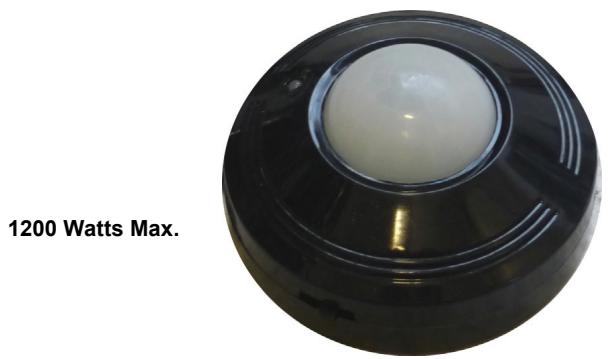

Puissance supportée de 1200 Watts Max.

Puissances consommées : 0,1 W en veille / 0,5 W en fonction

Détecteur de mouvements infrarouge, angle de pour une distance de 6 mètres maximum.

Hauteur d'installation : 2 à 4 mètres.

Plage de températures de fonctionnement : -20° à +40°C / TH 93 % max.

Vitesse de détection: 0,6 à 1,5 mètre/seconde

4 Temporisations d'éclairage: 5 s (test), 30 s, 120 s, 360 secondes.

Utilisation intérieure (sauf locaux humides, ex. salle de bains)

Sécurité & entretien

• Tenez ce détecteur hors de portée des enfants de moins de 36 mois.
• Ne pas connecter ce détecteur sans avoir coupé l'alimentation secteur à partir de votre tableau électrique, une personne qualifiée est recommandée.
• Ne jamais plonger ce détecteur dans un liquide (eau, huile, etc.).
• Nettoyez la lentille de détection avec un chiffon doux sans solvants.
• Ne pas appuyer sur la lentille au risque de la casser.

Branchement et fixation

Avant tout montage, vous devez couper le courant électrique!

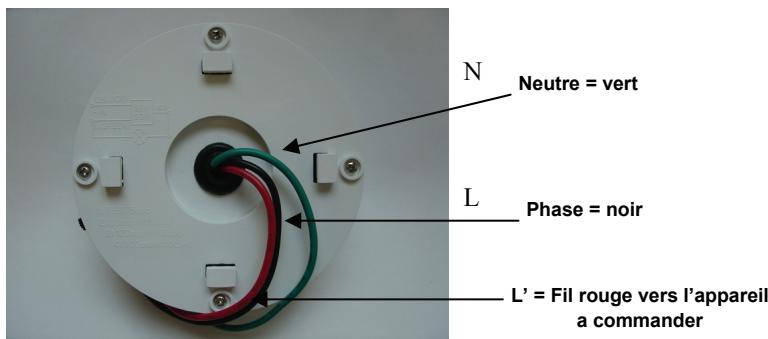

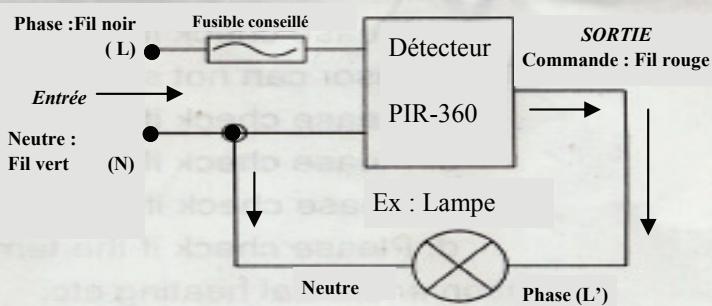

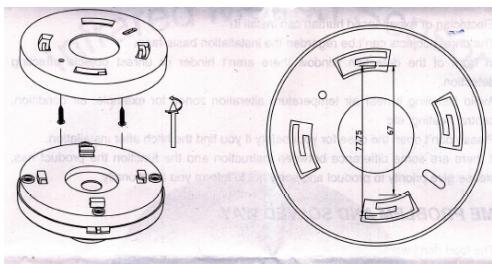

Retirez le socle, fixez-le au plafond à l'aide des 2 vis et chevilles fournies, procédez au raccordement suivant les indications ci-dessus et du schéma électrique.

• Ce détecteur ne fonctionne pas derrière une vitre, en effet le verre annule toute détection.

Attention:

Vous ne devez pas vous débarrasser de ce détector avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de cette démarche afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances néfastes sur l'environnement ou la santé humaine et doivent être recyclées.

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective.

En fin de vie, ce détecteur doit être recyclé!

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si vous rencontrez un problème avec ce modèle, contactez notre équipe d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél: [phone] appel facturé 0,15€/min (cout variable selon l'opérateur) Ligne fixe France Telecom E-mail : [e-mail]

Le recours en garantie (1 an) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement!

Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boîte, accompagné d'une copie de votre preuve d'achat et la cause de la panne.
