Type d'appareil	Interphone audio sans fil
Portée	Jusqu'à 100 mètres en champ libre
Alimentation	Adaptateur secteur pour base, piles pour combiné
Nombre de combinés	1 combiné inclus
Type de communication	Audio bidirectionnelle
Installation	Fixation murale pour la platine extérieure
Matériau	Plastique robuste
Indicateur lumineux	Oui, pour appel et charge
Fonction sonnette	Oui
Réglage du volume	Oui
Fréquence	Non précisé
Dimensions combiné	Compact et léger
Dimensions platine	Standard pour montage extérieur
Normes	Conforme CE
Couleur	Noir et argent
Garantie	Non précisé

FOIRE AUX QUESTIONS - PAW-100 IDK MULTIMEDIA

Comment puis-je résoudre les problèmes de connexion avec le PAW-100 ?

Assurez-vous que le PAW-100 est correctement alimenté et que les câbles sont bien connectés. Vérifiez également que l'appareil auquel vous essayez de vous connecter est compatible avec le PAW-100.

Que faire si le son est de mauvaise qualité avec le PAW-100 ?

Vérifiez les niveaux de volume sur le PAW-100 et sur l'appareil source. Assurez-vous que les câbles audio ne sont pas endommagés et que les connexions sont sécurisées.

Le PAW-100 ne s'allume pas, que dois-je faire ?

Vérifiez que l'appareil est bien branché sur une source d'alimentation fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise pour éliminer le problème de l'alimentation.

Comment réinitialiser le PAW-100 aux paramètres d'usine ?

Pour réinitialiser le PAW-100, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Y a-t-il un moyen de mettre à jour le firmware du PAW-100 ?

Oui, vous pouvez mettre à jour le firmware en téléchargeant la dernière version depuis le site officiel d'IDK Multimedia et en suivant les instructions fournies dans le manuel de l'utilisateur.

Le PAW-100 surchauffe, que faire ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres objets. Si le problème persiste, contactez le support technique.

Comment connecter le PAW-100 à un réseau Wi-Fi ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe lorsque cela est demandé.

Puis-je utiliser le PAW-100 avec des appareils Bluetooth ?

Oui, le PAW-100 prend en charge la connexion Bluetooth. Activez le Bluetooth sur votre appareil et associez-le au PAW-100 en suivant les instructions du manuel.

MODE D'EMPLOI PAW-100 IDK MULTIMEDIA

IDK vous remerciez d'avoir fait l'acquisition de cet interphone sans fil compteant un système de commande d'ouverture de porte à distance.

Lisez attentivement cette notice avant d'utiliser le produit.

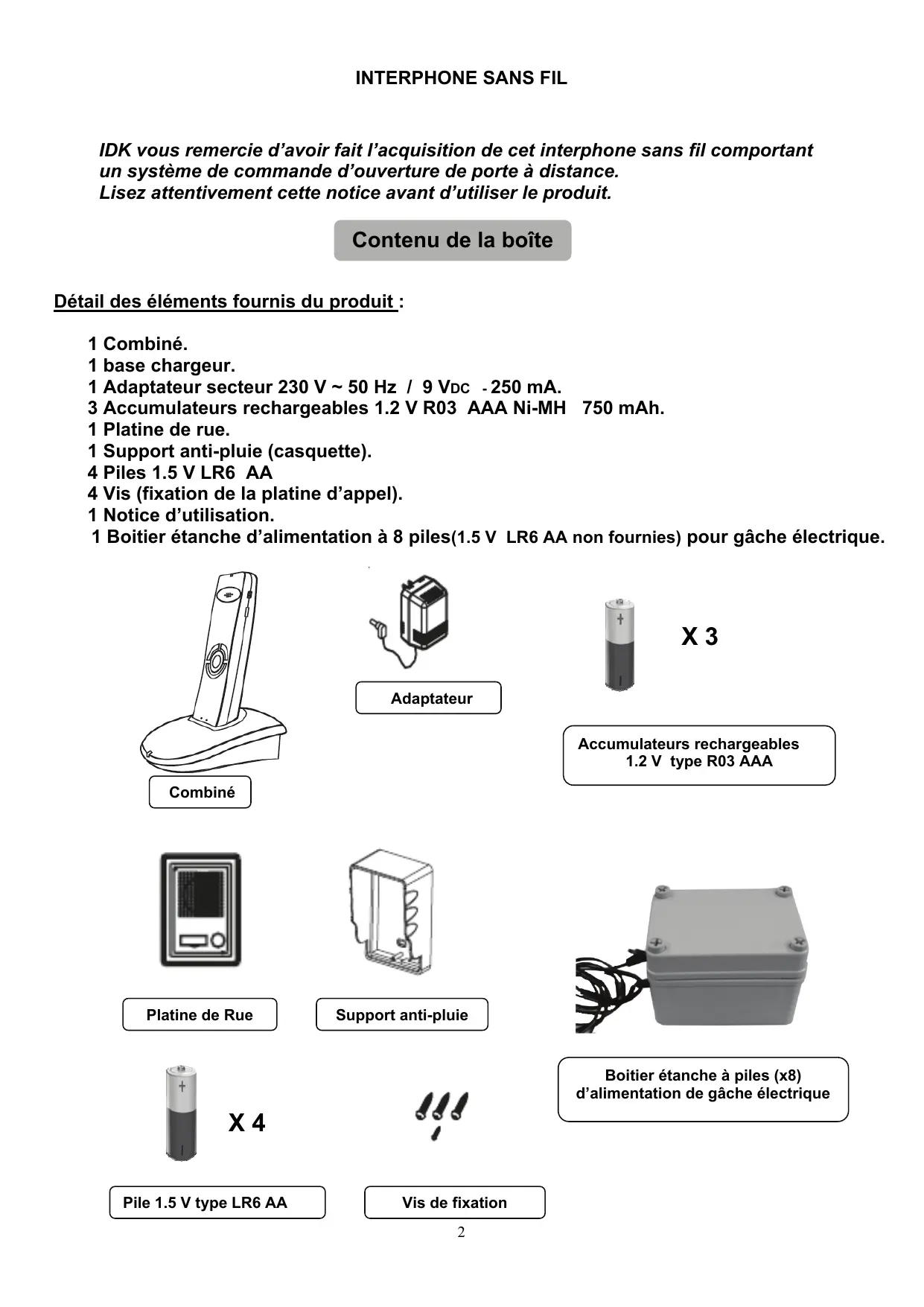

Contenu de la boîte

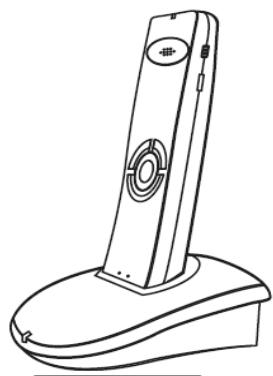

Détaill des éléments fournis du produit :

1 Combiné.
1 base chargeur.
1 Adaptateur secteur 230 V ~ 50 Hz / 9 Vdc - 250 mA.
3 Accumulates rechargeables 1.2 V R03 AAA Ni-MH 750 mAh.
1 Platine de rue.
1 Support anti-pluie (casquette).
4 Files 1.5 V LR6 AA
4 Vis (fixation de la platine d'appei).
1 Notice d'utilisation.
1 Boitier étanche d'alimentation à 8 piles(1.5 V LR6 AA non fournies) pour gâche électrique.

Combé

Adaptateur

X3

Accumulateurs rechargeables 1.2 V type R03 AAA

Platine de Rue

Support anti-pluie

Boitier étanche à piles (x8) d'alimentation de gâche électrique

X4

Pile 1.5 V type LR6 AA

Vis de fixation

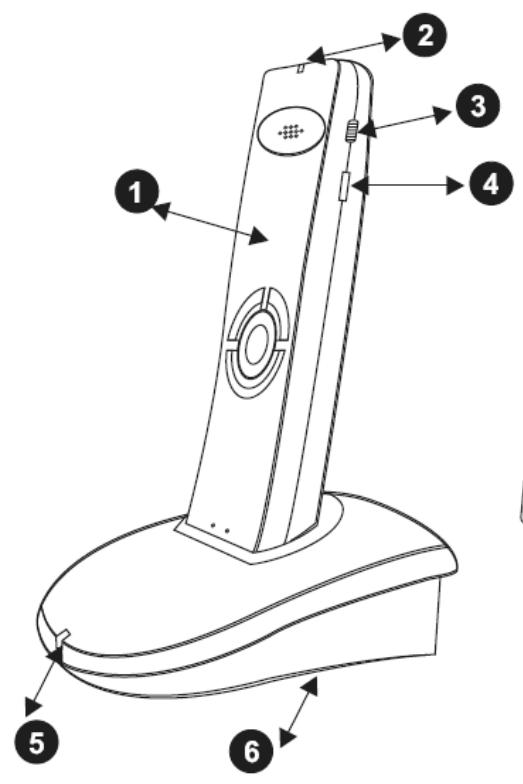

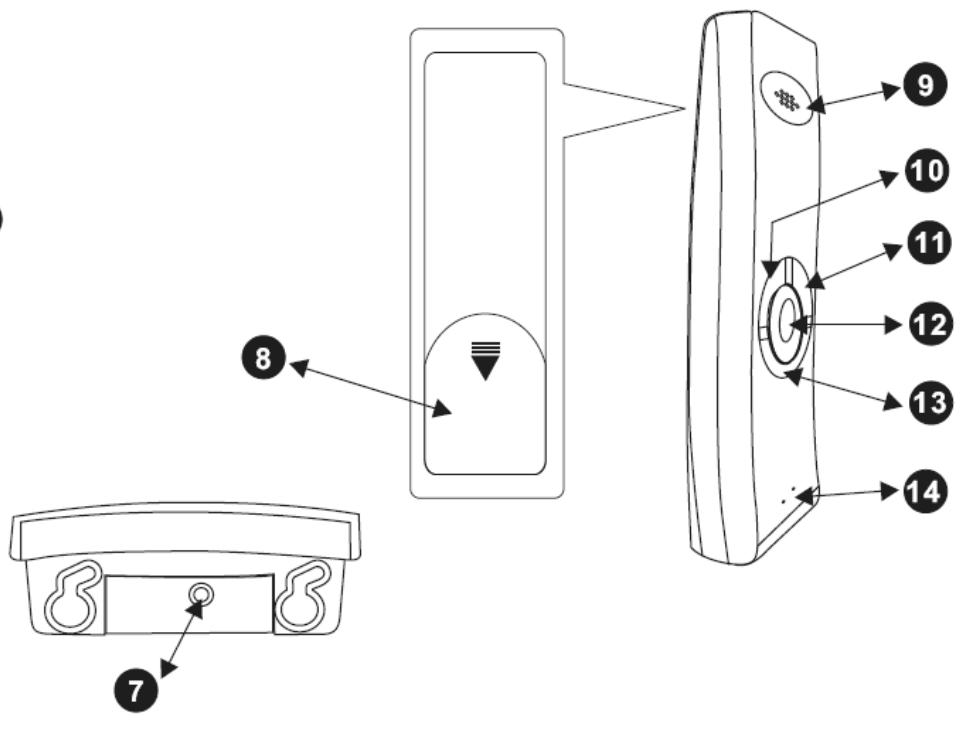

UNITE INTÉRIEURE

1 Combiné
2 Voyant LED (état de charge)
3 Selecteur de sonnerie
4 Reglage du volume
5 Voyant de charge
6 Socle chargeur
7 Prise Alimentation adaptateur

8 Capot accumulates
9 Ecouteur
10 Choix des mélodies
11 ouverture / Codage
12 Decroché / Raccroché
13 Voyant d'appel en cours
14 Microphone

UNITÉS EXTÉRIÉURES

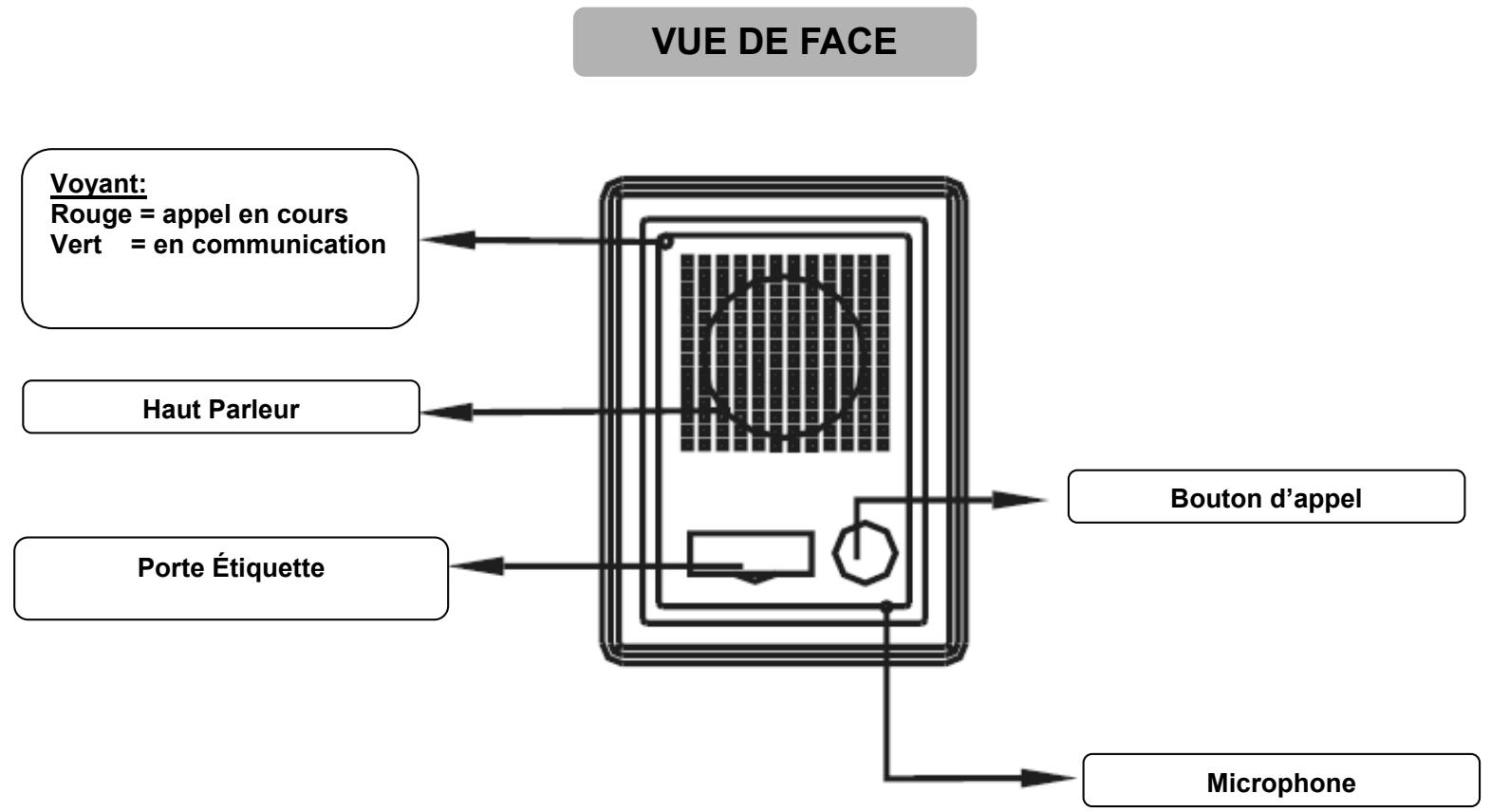

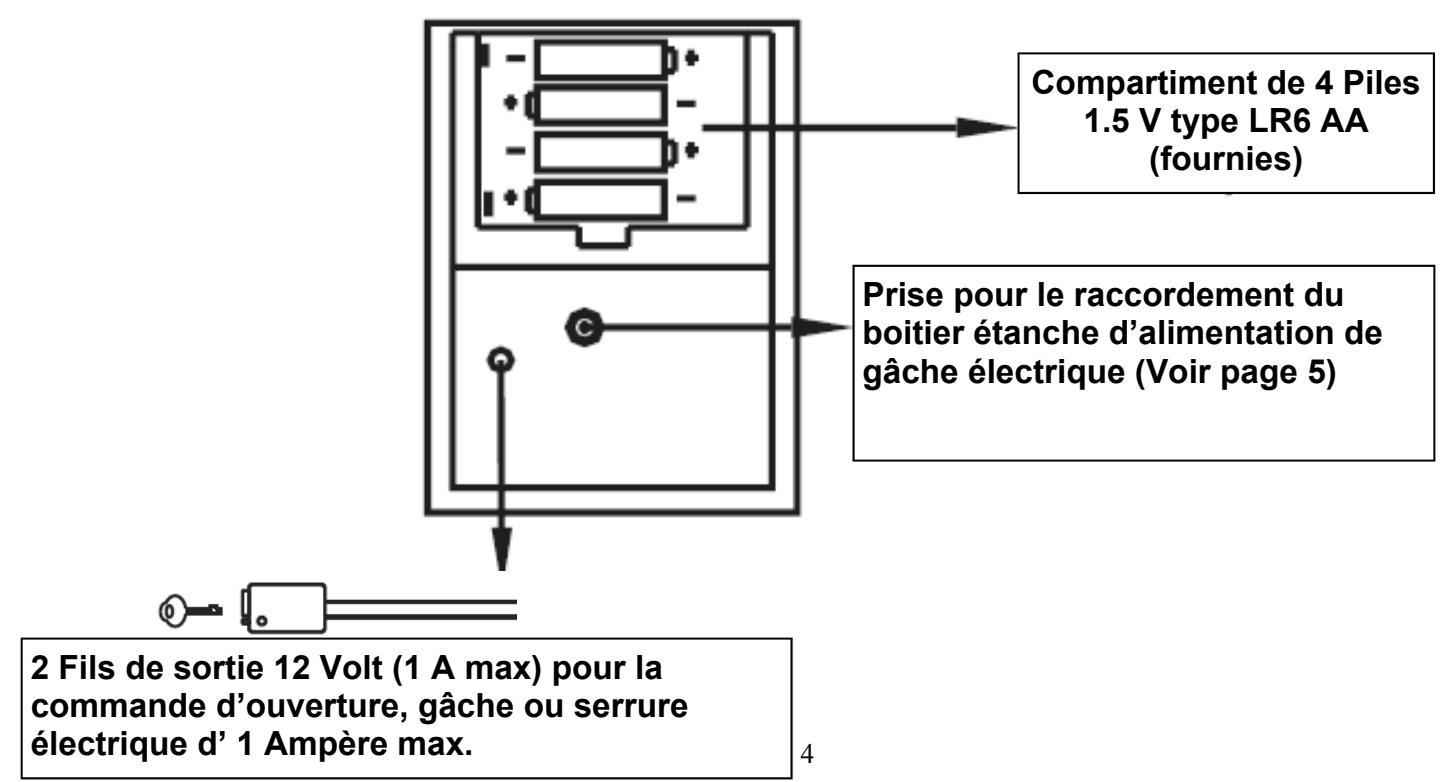

1/ Platine d'appoint

VUE DE DOS

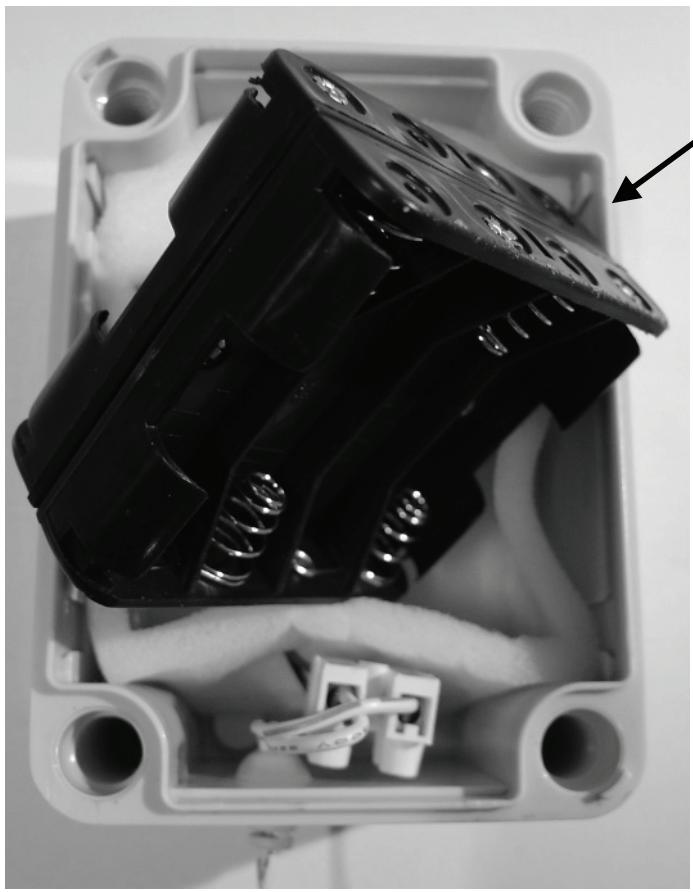

Compartment de 8 Piles de 1.5 V type LR6 AA soit 12 Volt.(2 niveaux de piles) (Non fournies)

La Gâche ou la Serrure électrique doit être impératifement de type à impulsion ou de faible consommation.

Caracteristiques

• 12 volt continu
• 1 Ampère max

PREPARATION

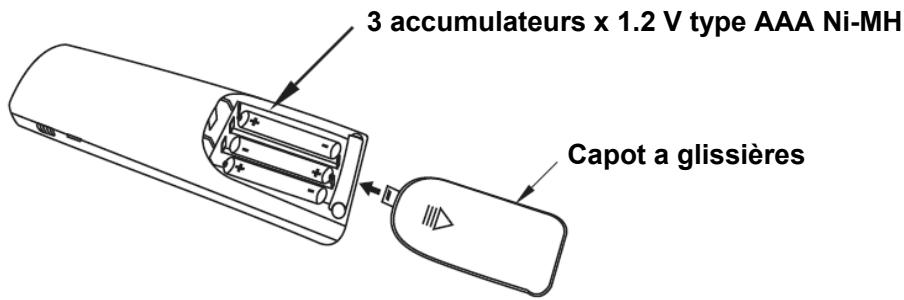

1/ insérez les 3 accumulateurs rechargeables fournis ( 3 × 1.2 V type AAA Ni-MH) dans le compartment prévu au dos du combiné.

Pour votre information : la durée de vie des accumulateurs n'excède pas 18 mois. Dès

l' apparition de coupure ou de manque d'autonomie, il est impératif de les replacer.

Ne jamais utiliser de piles alcalines ou salines (les piles ne se rechargent pas!), vous risquez d 'endommager votre apparéil et de perdre sa garantie.

Vous devez utiliser des Accumulateurs rechargeables 1.2 V R 03 type AAA Ni-MH 750 mAh

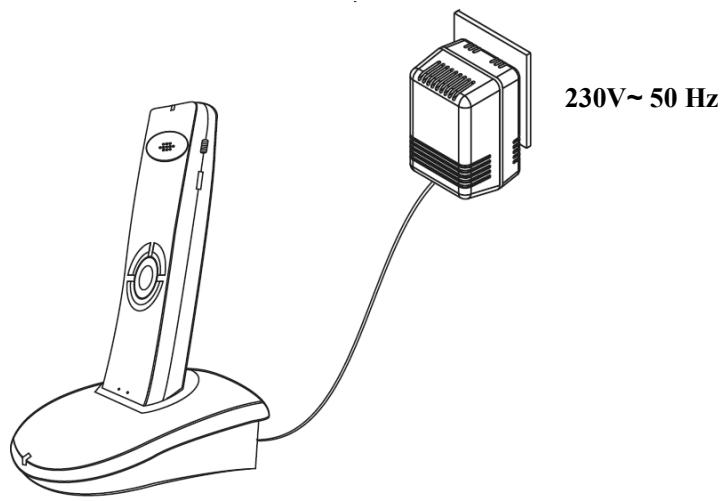

2/ Raccordez à une prise secteur (230 V~) l'adaptateur fourni, puis connectez-le au socle chargeur Attention : vos mains ne doivent a'être mouillées !!!

3/ Posez ensuite le combiné sur son socle pour le charger pendant 12 Heures minimum.

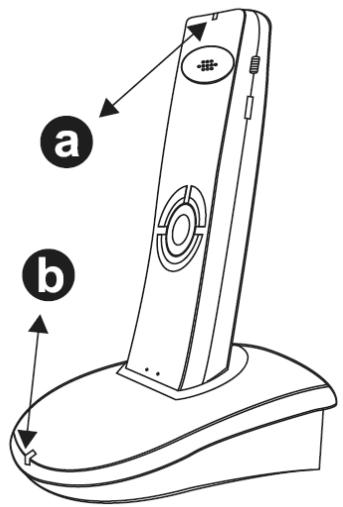

Levoyant aindique l'arrivée d'un appel et d'une conversation en cours
Levoyantbindiquelacharge du combiné

Lors de l'utilisation, si une série de Bip retentie, cela vous indiquera qu'il faut recharger le combiné.

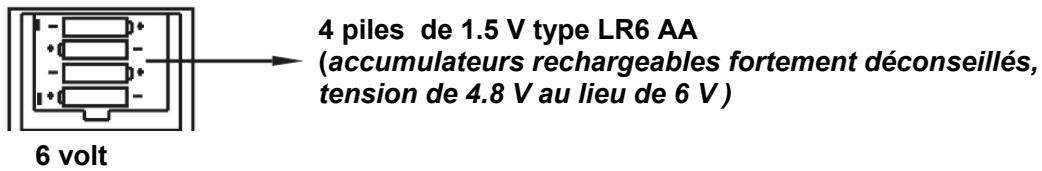

4/ insérez les 4 piles fournies en respectant les polarités (+ et -)( 4 x 1.5 V type LR6 AA ) dans le compartment prévu au dos de la platine de rue.

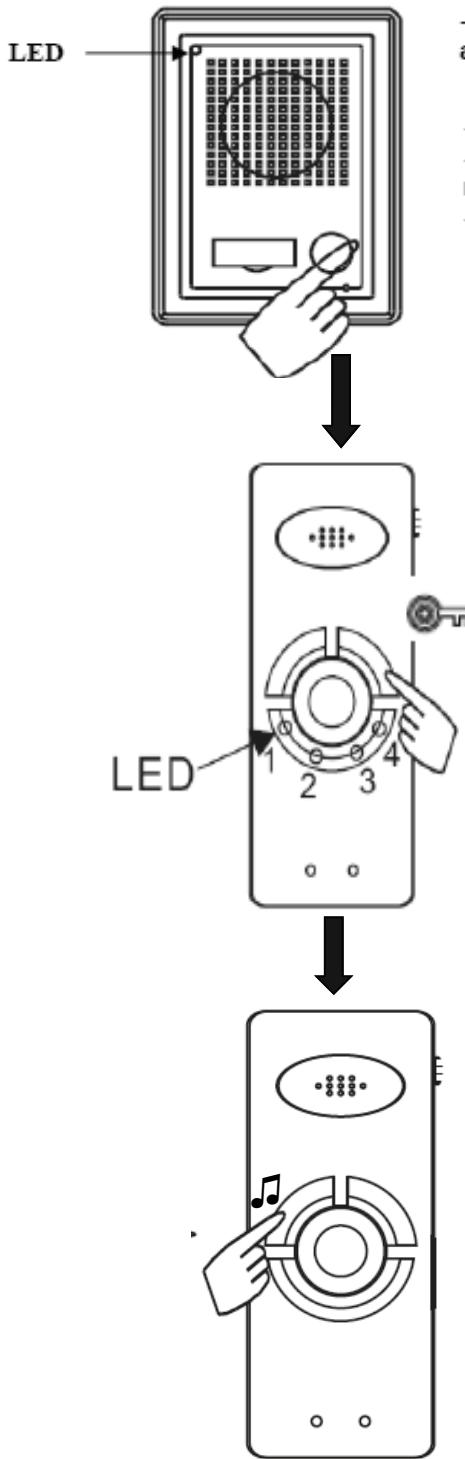

LES PRODUITS ETANT CODES EN USINE, I'ETAPE 5/ EST SEULEMENT NECESSAIRE EN CAS DE PROBLEME DE LIAISON AUDIO ENTRE LA PLATINE DE RUE ET LE COMBINE 5/ Codage entre la Platine de rue et le Combiné (piles et accumulateurs charges)

• Pour un bon codage, la platine de rue et le combiné doit se couver a 1-2m de distance

• RETIRER les piles de la platine de rue

• Appuyez sur le bouton d'applé de la platine de rue, et tout en maintainant la pression, insérer les piles pour alimenter la platine.
• ÀpRES 3 secondes la LED clignotera (pendant 1 minute max.)

Pendant cette minute de clignotement:

• RETIRER les piles et l'alimentation du combiné.
• Appuyez sur le bouton « Clé » du Combiné
• Tout en maintainant la pression sur ce bouton, insérer les piles rechargeables (et préalablement recharges) dans le combiné.
• Avec 3 secondes la LED clignotera (pendant 1 minute max.)

• Relacher le bouton《 Clé »

• Appuyez sur le bouton Mélodie du Combiné pour valider, un bip de confirmation retentira.

Votre interphone est maintainant code!

• Pour régler une métodie appuyez successivement sur ce bouton jusqu'à atteoir celle de votrechoix, (16 possibles)

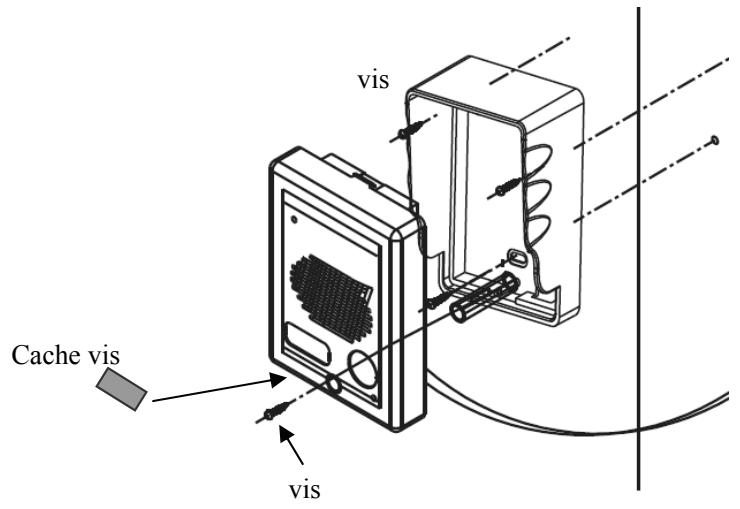

1/ Fixez le support mural pour de la platine à l'aide des vis fournies (ne pas le fixer sur une surface métallique, cela diminuerai la portée radio.)

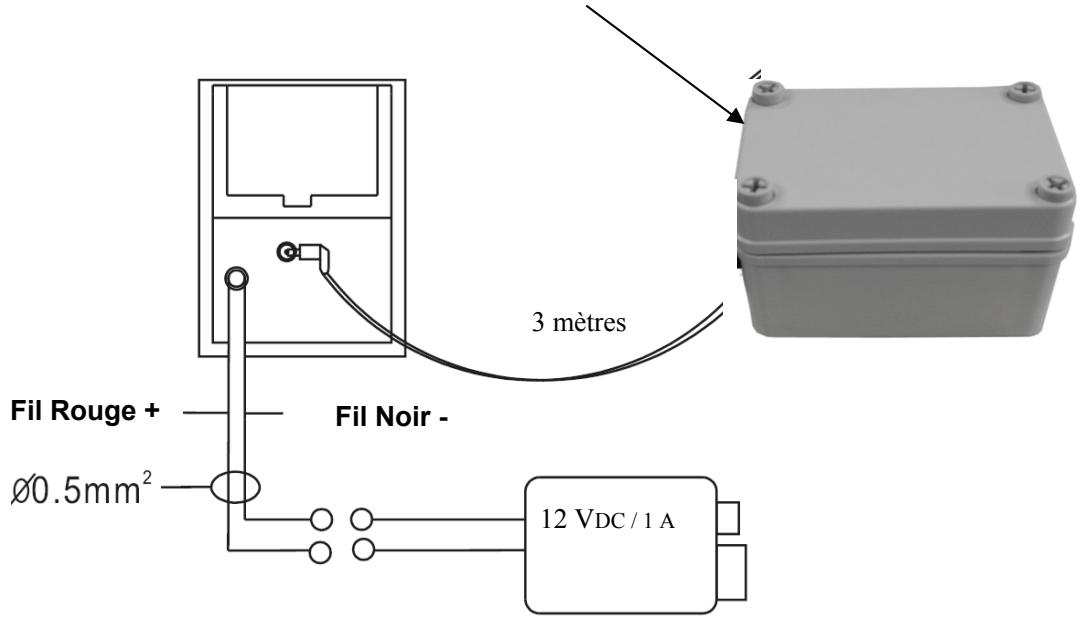

Prévoyez un passage pour le cordon de liaison du boitier étanche (à piles) et les 2 fils de votre Gâche ou Serrure électrique (2 fils de 0.5mm^2 sont nécessaires).

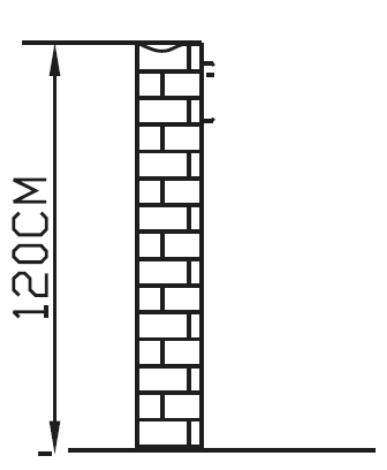

La hauteur de fixation optimale de la Platine de rue est de 120 cm (voir dessin ci-dessous)

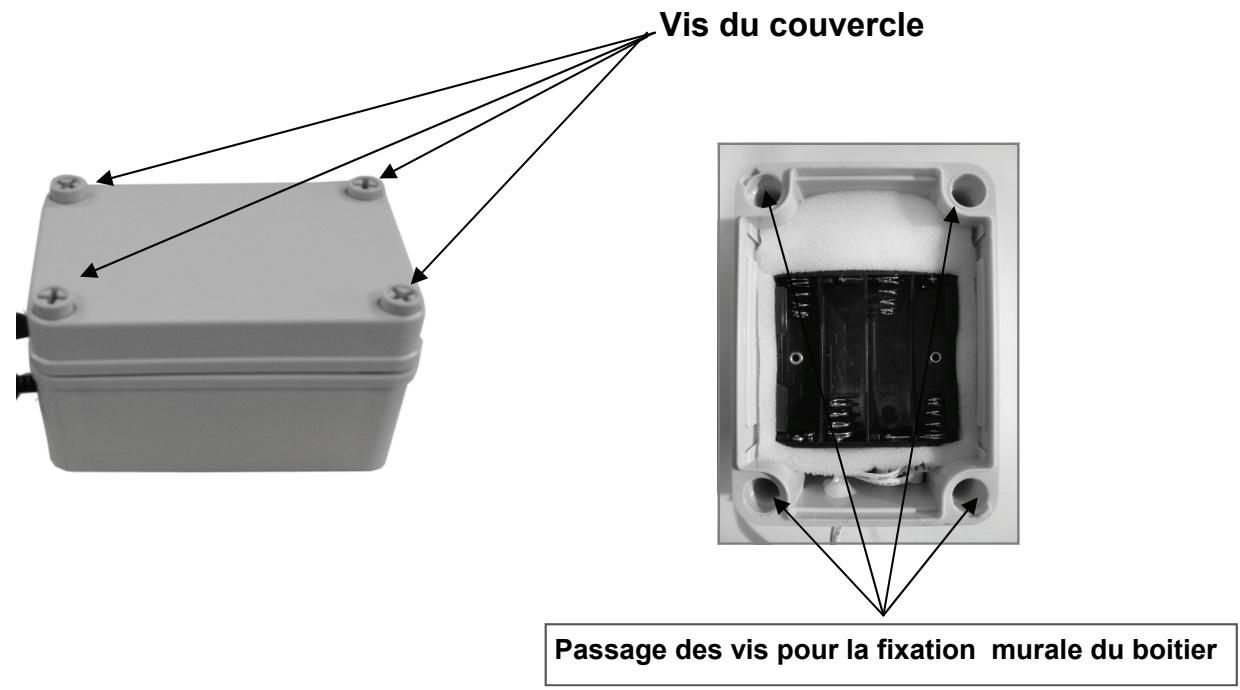

2/ Le boitier étanche d'alimentation de Gâche ne pas être éloigné de plus de 3 mètres de la Platine de Rue.

Nos you conseillons de l'installer dans un endroit discret et accessible pour le changement ultérieur de ses 8 piles ( 1.5 V LR6 AA , non fournie)

Gâche ou Serrure électrique 12 V continu 1 A max. Type impulsion ou faible consommation

IMPORTANT:

Vos visiteurs doivent parler à 20 cm du micro, sinon vous risquez de ne pas les entendre !

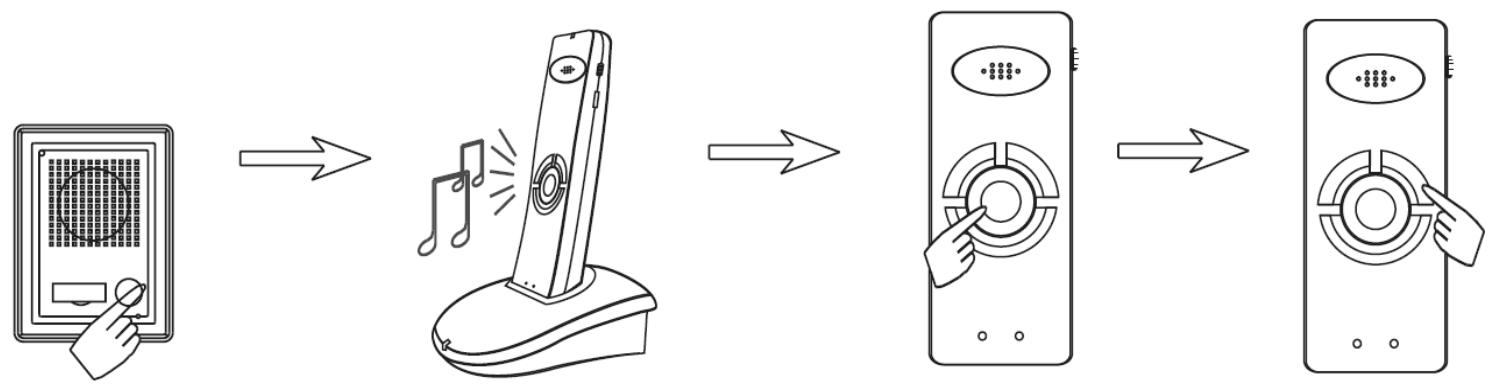

1/ Lors d'un appel extérieur, votre Combiné sans fil sonnera pendant 15 secondes environ.

• Appuyez sur le bouton Décroché puis parlez. Vous avez environ 90 secondes pour converser.

2 / Si vous désirez laisser entrer votre visiteur, vous pouvez commander votre portepar le bouton symbolisé par une « clé »

Attention :

La commande de porte n'est possible que si vous étés équipé d'une Gâche ou Serrure électrique (non fournie, consulterer votre revendeur).

Caracteristiques du besoin de la gâche:

12 V continu , 1 A max . ,de type impulsion ou de faible consommation.

Rappel :

La distance entre le combiné ne doit pas dépasser 100 mètres en champs libre (sans obstacles).

Éloignez cet apparéil de toutes sources émettrices d'ondes radio (micro-onde, Wifi, téléphone portable et sans fil, TV, radio, etc.)

- Entretien :

Nettoyez régulièrement爱你 platine de rue à l'aide d'un chiffon doux (sans solvant), et vérifie que rien ne bouche le trou du microphone.

Des cocons et autres résidus de poussières peuvent

boucher le micro !!

• Spécifications techniques :

Combiné
Alimentation par Adaptateur secteur (socle)	230V~ / 9 VDC, 250 mA / consommation 0.1 W
Alimentation par Accumateurs rechargeables (combiné)	3 x 1.2 V (3.6V) AAA Ni-MH (fournis)
Limin de température d'utilisation	-10 °C à + 50 °C
Mélodies	16
Platine de rue
Alimentation par Piles	4 x 1.5 V (6 V) type LR6 AA (fournies)
Boitier étanche d'alimentation de Gâche	8 x 1.5 V (12 V) type LR6 AA (non fournies)
Données Communes des 2 parties.
Portée maximale et fréquences	100 mètres en champs libre (sans obstacles), Fréquences . 2404.50 MHz - 2475.00 MHz
Puisance de transmission	2 – 8 dBm
Limin de température d'utilisation	- 10 °C à + 50 °C

Toutes modifications ou installations ne respectant pas les indications d'usage de cette notice, annuleront les conditions de reprise ou de réparation pendant la période de garantie.

7- Précautions d'usage

-Vérifiez et remplacez vos piles tous les 6 à 12 mois. Achetez des piles de bonne qualité (Alcalines )

• N'utilisez que les accessoires d'origine fournis.
• Ne pas utiliser un autre adaptateur secteur que celui fourni avec ce produit.

Manipuez cet apparéil avec précaution, ne laissez pas les enfants utilisier cet apparéil sans surveillance d'un adulte.

Protégé le combiné de la pluie!

N'installez pas le combiné près d'un apparéil générant des champs magnétiques ou radio tel qu'un Boitier ADSL ou WIFI, Micro ondes Television, Radio (Tuner), Haut parleurs Hi-fi.

Pour le nettoyage, n'utilise pas de solvant. Un chiffon doux et légrement humide suffit. Par précaution débranchez l'alimentation avant le nettoyage.

Ne démonze pas les unités sans habilitation technique (pour votre sécurité et contre l'annulation de la garantie).

Évitez toutes sources de chaleur près du combiné et de sa base.

Ce symbole européen représentant une poubelle sur roue barrée d'une croix indique que les équipements électriques et électroniques, les batteries, accumulateurs, et piles font l'objet d'une collecte sélective. Ne jetez pas ce produit aux ordures menagères.

Protection de l'environnement :

En application des normes européennes et décrites de la loi française en vigueur, vous ne devez pas vous débarrasser de cet apparéil et de ses accumulateur, de ses piles avec vos déchets memagnés. Un système de collecte sélective pour ces types de produit est mis en place par les communes, vous doivent accorder au cours des achats.

En effet, les produits électriques et électroniques contiennent des substances néfastes pour l'environnement ou la santé humaine et doivent être recyclés.

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutes vous rencontres un problème avec ce modèle, contactez notre réseau d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél : [phone] (appel facturé 0,15€ / min ) appel à partir d'une ligne France Telecom

E-mail: [e-mail]

Le recours en garantie (2 ans, les piles et les accumulateur sont exclus) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement!

Si vous rapportez le produit au magasin ou a votre revendeur, il faut qu'il soit complét avec tous les accessoires présents dans la boite, accompagné d'une copie de votre preuve d'achat et la cause de la panne.

www.idkmultimedia.com
