Type de produit	Panneau solaire photovoltaïque
Marque	IDK MULTIMEDIA
Modèle	KIT-14B
Dimensions (L x l x H)	920 x 312 x 20 mm
Tension de sortie	17,5 V continu
Puissance de sortie	15 W
Courant de sortie	852 mA
Technologie	Amorphe de silicium double jonction
Protection intégrée	Diode anti-retour
Utilisation recommandée	Recharge de batteries 12V, alimentation d'appareils 12V avec régulateur et batterie
Accessoires inclus	Câbles avec pinces crocodiles, allume-cigare mâle/femelle, fils étamés, support orientable, kit fixation murale
Compatibilité	Régulateur IDK REG-5, batterie 12V 40-45 Ah, convertisseur 12V/220V
Entretien	Nettoyage avec chiffon doux, éviter chocs et nettoyeurs haute pression
Garantie	2 ans avec preuve d'achat
Durée de vie estimée	Environ 20 ans
Nombre max. de panneaux avec REG-5	4 panneaux de 15 W

FOIRE AUX QUESTIONS - KIT-14B IDK MULTIMEDIA

Comment installer le panneau solaire KIT-14B ?

Utilisez le support intégré orientable ou le kit de fixation murale. Pour un rendement maximal, orientez le panneau face au soleil. Branchez le câble adapté (pinces crocodiles, allume-cigare ou fils étamés) selon votre équipement. Consultez la notice pour plus de détails.

Quels accessoires sont fournis avec le kit ?

Le kit comprend un panneau solaire, un câble avec pinces crocodiles, un câble allume-cigare mâle, un câble avec fils étamés, un cordon allume-cigare femelle, un support orientable avec pieds en acier et un kit de fixation murale avec vis et patins anti-vibration.

Peut-on utiliser le panneau sans régulateur ?

Oui, si vous rechargez directement des appareils 12V intégrant un contrôleur de charge (ordinateur portable, lampe rechargeable). Pour une batterie, un régulateur est recommandé pour éviter les surtensions. Le régulateur optionnel IDK REG-5 est conseillé.

Quelle batterie dois-je utiliser avec ce panneau ?

IDK recommande une batterie solaire 12V de capacité 40 à 45 Ah. Le panneau fournit 15W, adapté pour une charge d’appoint.

Comment nettoyer le panneau solaire ?

Nettoyez la surface avec un chiffon doux ou une éponge non abrasive. N’utilisez jamais de nettoyeur haute pression. Évitez les chocs violents car la surface est en verre.

Quelle est la puissance maximale que je peux obtenir ?

La puissance de sortie est de 15W en plein soleil. En été dans le sud de la France, avec 7h d’exposition par jour, vous obtenez environ 735 Wh par semaine.

Puis-je connecter plusieurs panneaux ensemble ?

Oui, jusqu’à 4 panneaux KIT-14B peuvent être connectés au régulateur IDK REG-5 (limité à 5A). Ne dépassez pas cette limite.

Que faire en cas de panne ou de défaut ?

Contactez le service client IDK MULTIMEDIA au 08 26 09 29 29 (0,15€/min). La garantie de 2 ans est valable avec une preuve d’achat et le produit complet.

Comment orienter le panneau pour un rendement optimal ?

Utilisez le support orientable pour incliner le panneau face au soleil. L’angle idéal varie selon la saison et la région. Pour une installation fixe, privilégiez une orientation sud.

Le panneau fonctionne-t-il par temps nuageux ?

Oui, la technologie amorphe de silicium permet de produire de l’électricité même par ciel voilé, mais le rendement est réduit.

MODE D'EMPLOI KIT-14B IDK MULTIMEDIA

Autreutilisationpossible:

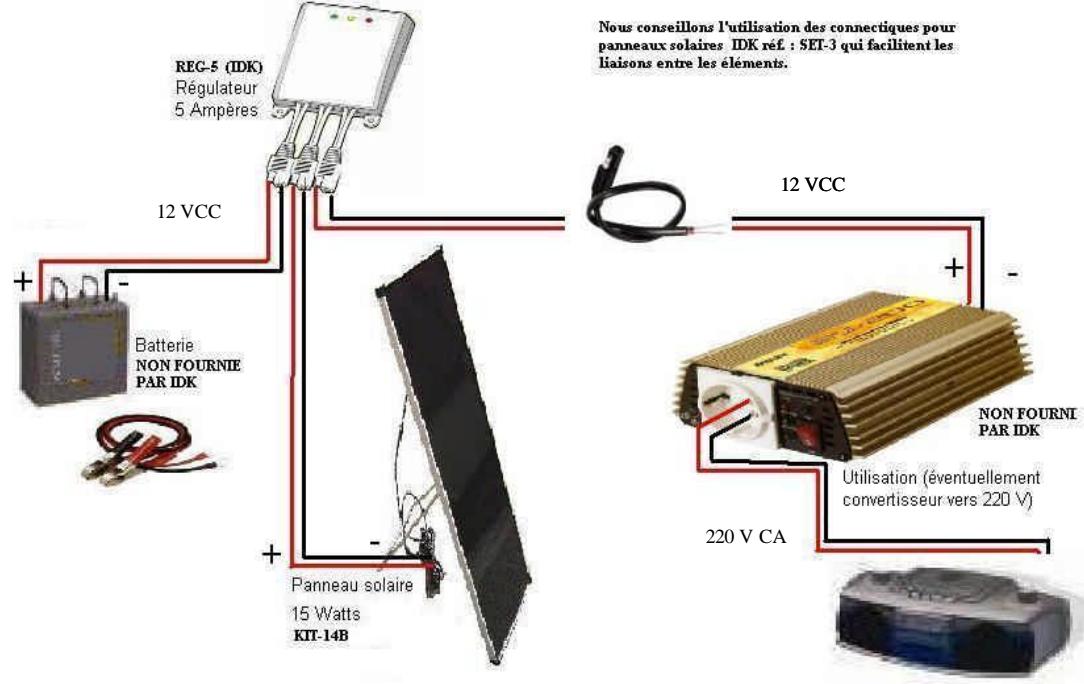

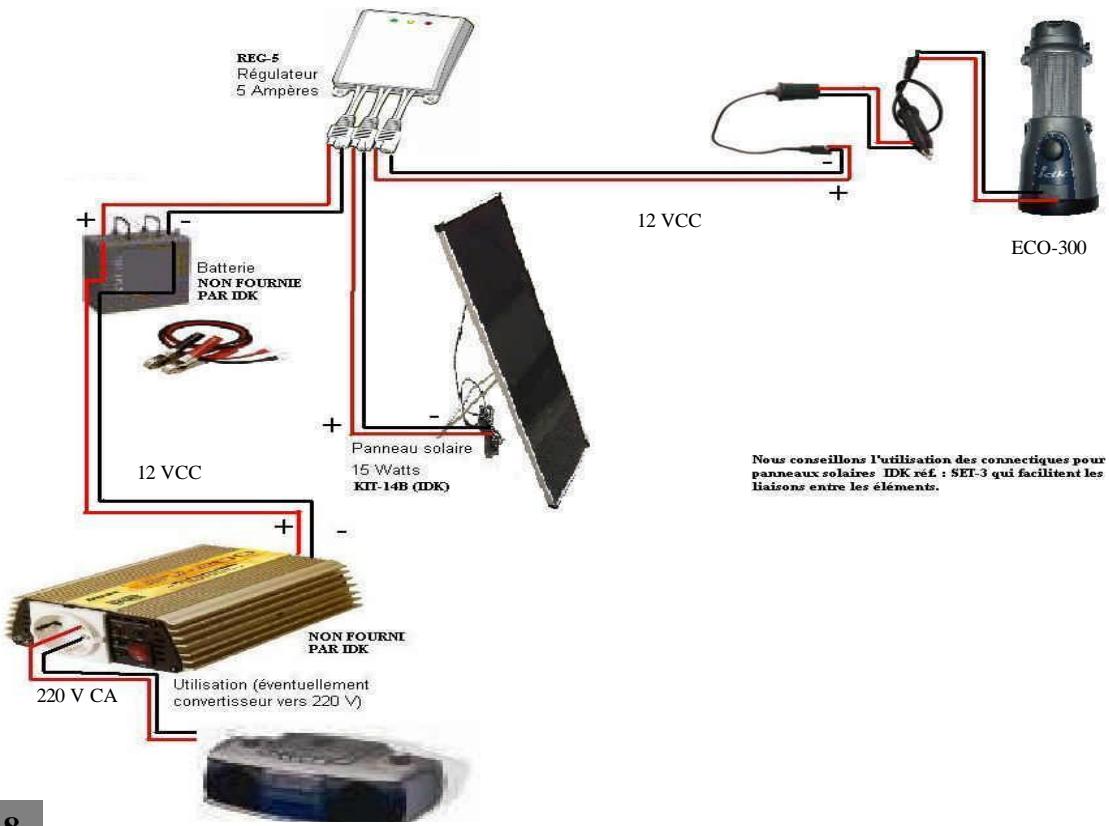

Vous avez la possibilité de relier un convertisseur (12V/220V) branché directement sur la batterie afin de laisser la sortie 12V disponible (deux alimentations en même temps).

Vous ne devez pas vous débarrasser de cet appareil avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de votre mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances néfastes pour l'environnement ou la santé humaine et doivent être recyclés.

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il représente une poubelle sur roues barrée d'une croix.

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutefois vous rencontrez un problème avec ce modèle, contactez notre équipe d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél: [phone] appel facturé 0,15 €/min (cout variable selon l'opérateur) * Ligne fixe France Telecom E-mail : technique @ idkmultimedia. com

Le recours en garantie (2 ans) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement! Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boite, accompagné d'une copie de votre preuve d'achat et la cause de la panne.

www.idkmultimedia.com

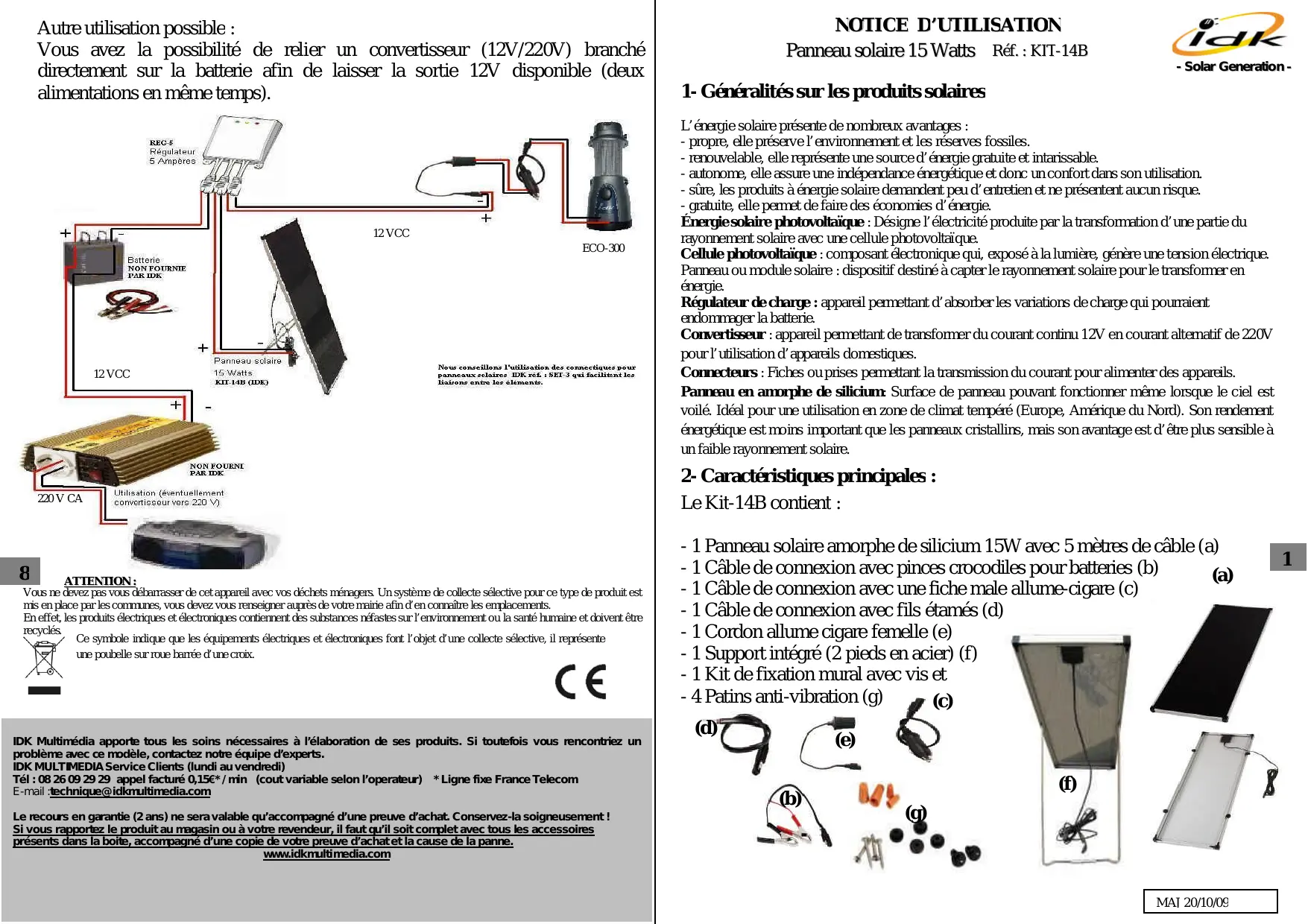

NOTICE d'utilisation

Panneau solaire 15 Watts Ref.: KIT-14B

• Génération solaire

1- Généralités sur les produits solaires

L'énergie solaire présente de nombreux avantages :

• propre, elle préserve l'environnement et les réserves fossiles.
• renouvelable, elle représentée une source d'énergie gratuite et intolérable.
• autonome, elle assure une indépendance énergétique et donc un comportement dans son utilisation.
• Sûre, les produits à énergie solaire demandent peu d'entretien et ne présentent aucun risque.
• Gratuite, elle permet de faire des économies d'énergie.

Energie solaire photovoltaique : Désigne l'électricité produite par la transformation d'une partie du rayonnement solaire avec une cellule photovoltaique.

Cellule photovoltaique : composant électronique qui, exposé à la lumière, génère une tension électrique.

Panneau ou module solaire : dispositif destiné à capter le rayonnement solaire pour le transformer en énergie.

Régulateur de charge : appareil permettant d'absorber les variations de charge qui pourraient endommager la batterie.

Convertisseur : appareil permettant de transformer du courant continu 12V en courant alternatif de 220V pour l'utilisation d'appareils domestiques.

Connecteurs : Fiches ou prises permettant la transmission du courant pour alimenter des appareils.

Panneau en amorphe de silicium : Surface de panneau pouvant fonctionner même lorsque le ciel est voilé. Idéal pour une utilisation en zone de climat tempéré (Europe, Amérique du Nord). Son rendement énergétique est moins important que les panneaux cristallins, mais son avantage est d'être plus sensible à un faible rayonnement solaire.

2- Caractéristiques principales :

Le Kit-14B contient :

• 1 Panneau solaire amorphe de silicium 15W avec 5 mètres de câble (a)
• 1 Câble de connexion avec pinces crocodiles pour batteries (b) (a)
• 1 Câble de connexion avec une fiche male allume-cigare (c)
• 1 Câble de connexion avec fils étamés (d)
• 1 Cordon allume-cigare femelle (e)

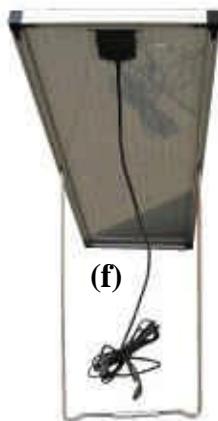

• 1 Support intégré (2 pieds en acier) (f)
• 1 Kit de fixation mural avec vis et
• 4 Patins anti-vibration (g)

(d)

(e)

(g)

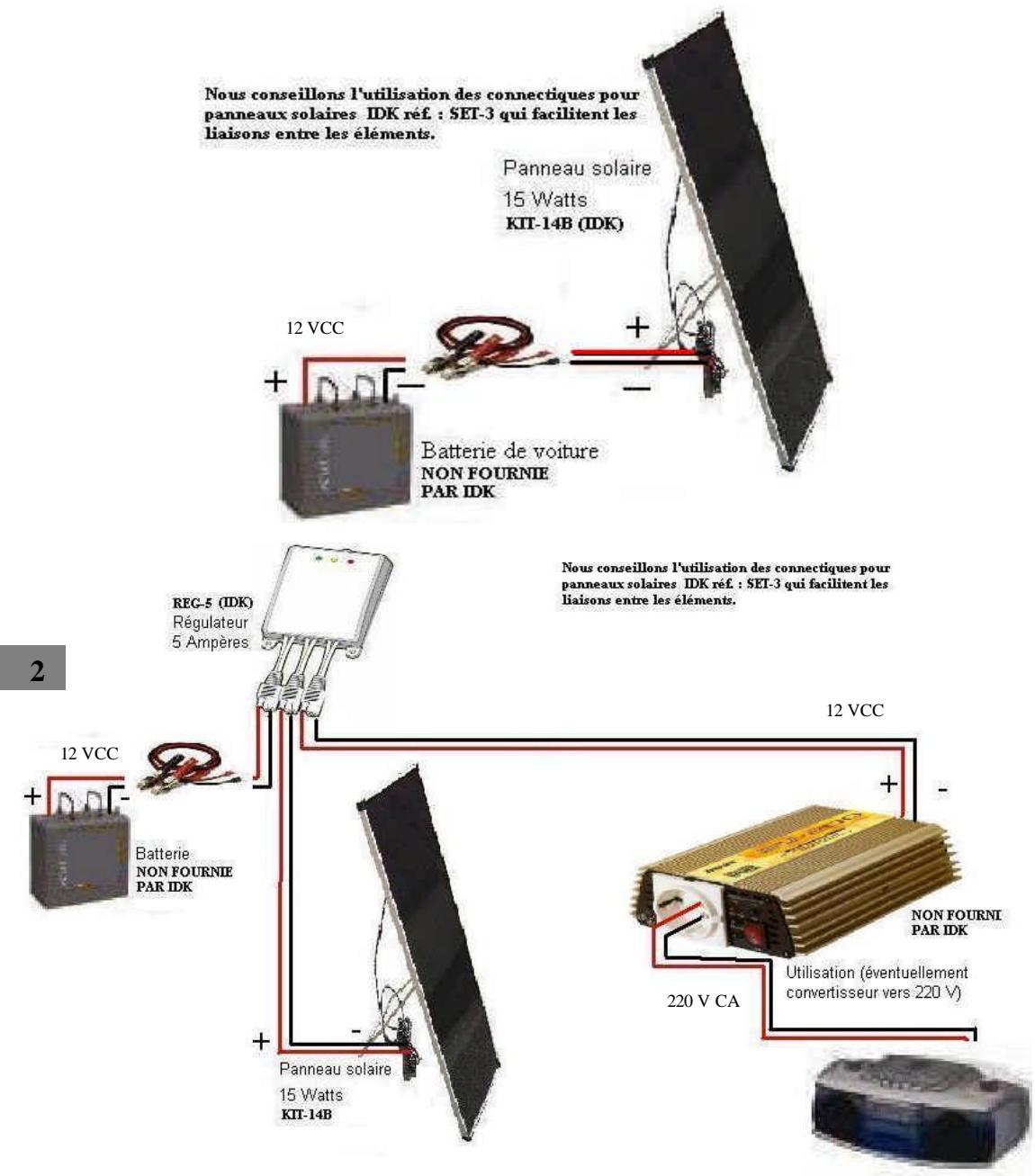

3- Utilisations :

1/ Le câble de connexion avec pince crocodiles (b) peut vous servir soit à relier directement votre panneau solaire sans régulateur à votre batterie (solaire ou de véhicule) ou vous pouvez aussi ajouter un régulateur de charge (option IDK ref: REG-5).

Caractéristiques techniques :

Tension de sortie	17.5 volts continu
Puisance de sortie	15 Watts
Courant de sortie	852 mAh
Dimension (L x l x H)	920 x 312 x 20 mm

Attention :

L'ensemble étant une donnée variable, ce tableau comprend des valeurs individuelles. Celles-ci correspondent à l'énergie fournie directement à la sortie du panneau sur une période d'une semaine. Pour un fonctionnement régulier de vos appareils, vous devez compléter ce kit d'un régulateur 5 Ampères (REG-5 d'IDK conseillé), d'une batterie solaire 12V pour stocker l'énergie, et d'un convertisseur pour transformer le courant continu 12V en courant alternatif 220 V qui sera capable d'alimenter vos appareils domestiques.

• Batterie conseillée pour le kit 14B : 12V / 40 à 45 Ah

Calcul théorique de l'utilisation hebdomadaire du panneau en ensoleillement maximum, en été, dans le sud de la France :

15 W x 7 heures d'exposition par jour x 7 jours par semaine = 735 W

Il faut diviser cette puissance totale par celle consommée par l'appareil pour connaître le temps d'utilisation.

Exemple : Ordinateur 50W = 735 / 50 = 14 heures d'utilisation par semaine.

Pour plus d'exemples, consultez le tableau suivant.

Appareil	Puisance (W)	Heures d'utilisation
Chaîne Hi-Fi	50	14
Télé écran plat 12'	20	38
Pompe de cale	100	7
Poste radio	5	+100
Ordinateur portable	50	14
Parabole	30	24
Lampe ECO	10	73
Radio réveil	5	+100

4-COMPATIBILITÉS:

Ce panneau solaire de 15 W est compatible avec les équipements solaires de marque IDK vendus sous la référence SET-3 (3 cables de connectiques pour panneaux solaires) et REG-5 (régulateur de charge solaire de 5 Ampères).

5- Précisions techniques :

Ce panneau solaire est adapté de préférence pour des batteries solaires de 12 Volts. Il est équipé de la technologie double jonction, cette technologie permet par rapport aux panneaux classiques, de préserver la puissance de sortie durant la durée de vie du panneau (environ 20 ans). Le silicium perd en général 30% de rendement dès la première année, puis se stabilise par la suite. La technologie double jonction limite cette perte de 15% approximativement.

La technologie amorphe de silicium fonctionne même par ciel légèrement voilé.

Une diode de protection intégrée permet d'éviter les renversements de charge, dangereux pour vos appareils électriques.

L'utilisation du régulateur optionnel ref: REG-5 de 5 Ampères permet de protégérer une batterie contre une éventuelle surtension.

Ce régulateur permet aussi d'utiliser plusieurs panneaux solaires (4 max. de 15 Watts) de ref. KIT-14B. N'utilisez pas plus de 4 panneaux solaires de 15W reliés au régulateur REG-5, car vous dépasseriez la capacité du régulateur, limitée à 5 Ampères.

L'utilisation d'un régulateur de charge n'est cependant pas toujours obligatoire si vous n'utilisez pas de batterie solaire.

Dans le cas où vous rechargeriez directement des accumulateurs ou des appareils rechargeables en 12 volts (par exemple ordinateur portable, lampes rechargeables), ces appareils possèdent en général des contrôleurs de charge intégrés.

Vérifiez la compatibilité (voltage et ampérage) auprès du fabricant de l'appareil avant la connexion au panneau solaire.

Afin d'assurer une performance conforme à vos attentes, la surface du panneau doit être propre.

Nettoyez la surface à l'aide d'un chiffon doux ou d'une éponge sans abrasif. Ne jamais utiliser de laveur « haute pression ».

Évitez tout choc violent sur le panneau car sa surface est en verre.

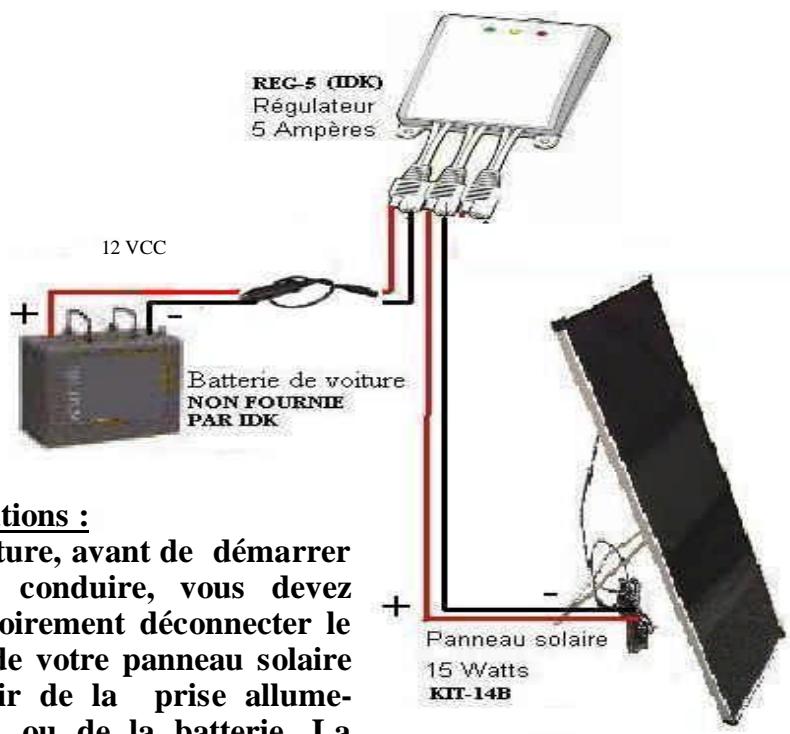

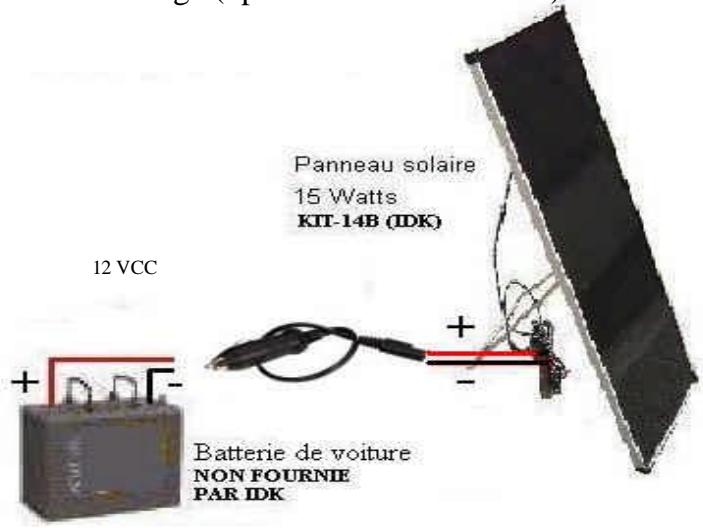

2/ Le câble de connexion avec la fiche allume-cigare (c) permet de charger une batterie d'un véhicule depuis sa prise allume-cigare, vous pouvez aussi utiliser un régulateur de charge (option IDK ref: REG-5)

3/ Le câble de connexion avec fils étamés (d) permet de relier un régulateur à un convertisseur, ou à tout appareil équipé de connexions à vis.

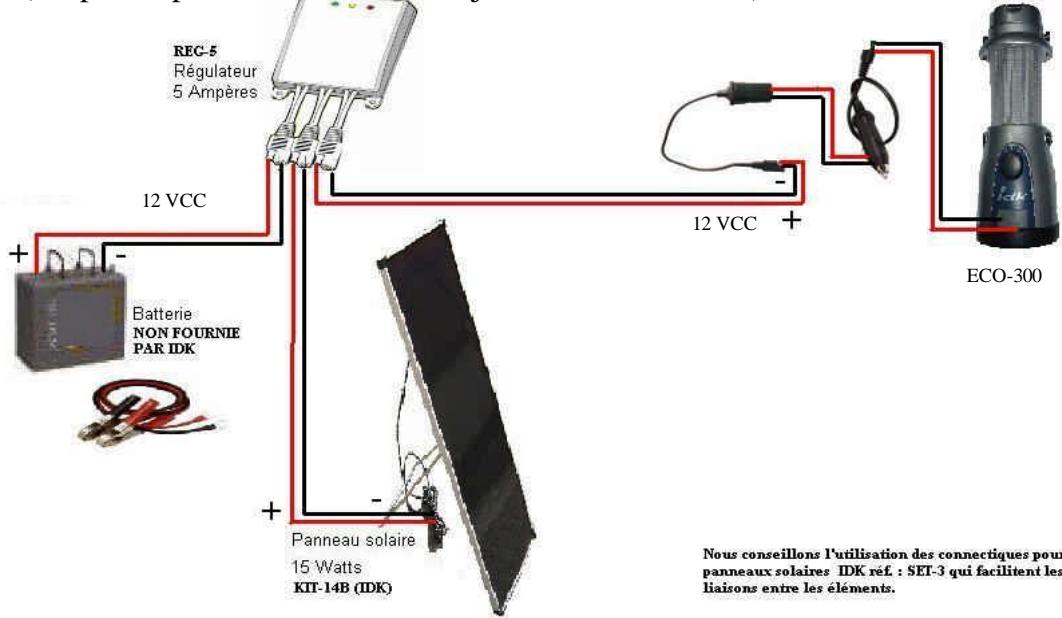

4/ Le cordon allume cigare femelle (e) vous permet de recharger ou faire fonctionner n'importe quel appareil doté d'un câble de recharge allume cigare 12 Volts (téléphones portables, consoles de jeux, téléviseurs, etc.)

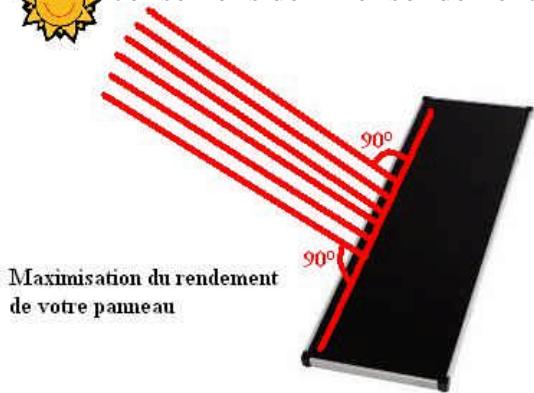

5/ Le Support intégré (pied en acier) (f) permet d'orienter votre panneau solaire en fonction des saisons. Pour maximiser le rendement de votre panneau solaire, il faut que les rayons du soleil qui émettent l'énergie photovoltaïque tombent sur le panneau. Pour fixer le pied en acier, utilisez simplement le cylindre creux fourni qui solidarise les deux parties du pied pour le stabiliser.

Pour éviter que le panneau ne s'envole, nous vous conseillons de fixer solidement le pied.

L'ensoleillement varie également en fonction de la région où vous vous trouvez. Consultez la carte ci-dessous qui donne une indication du potentiel énergétique photovoltaïque en France.

6/ Le kit de fixation mural avec vis et patins

Anti-vibration (g) vous permet de fixer votre panneau solaire à un mur ou à un toit en bois (cabane / abri de jardin par exemple). Il vous suffit de fixer le panneau aux 4 coins à l'aide des vis et chevilles fournies. Cependant, pour un rendement maximal, nous déconseillons cette option qui ne vous permet pas d'orienter votre panneau en fonction de la saison et de l'ensoleillement.
