AX-C01 - Antenne TV intérieure IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée
Marque	IDK MULTIMEDIA
Modèle	AX-C01
Gammes de fréquence	VHF / UHF
Alimentation	5 VCC via récepteur TV/TNT ou adaptateur secteur 230 VCA / 6 VCC, 100 mA (fourni)
Consommation électrique	100 mA max
Voyant de fonctionnement	LED bleue sur la face avant
Modes de fixation	Pose sur surface plane (avec plaque stabilisatrice), fixation murale (clip), fixation sur angle/tube (avec collier de serrage)
Orientation	Verticale ou horizontale selon le signal
Câble de raccordement	Cordon antenne fourni, connecteur F ou IEC selon équipement
Utilisation	Intérieur uniquement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Débrancher l'alimentation en cas d'orage. Ne pas démonter. Tenir hors de portée des enfants de moins de 36 mois.
Protection environnementale	Collecte sélective : ne pas jeter avec les déchets ménagers. Se renseigner en mairie pour le recyclage.
Garantie	1 an, sous réserve de présentation de la preuve d'achat et du produit complet avec accessoires.
Service client	Tél: [phone] (0,15 €/min, lundi au vendredi)
Poids	Environ 200 g (estimation)
Dimensions (L x H x P)	Environ 150 x 100 x 50 mm (estimation)
Température de fonctionnement	0 °C à 40 °C
Compatibilité	TV avec prise antenne, terminal TNT

FOIRE AUX QUESTIONS - AX-C01 IDK MULTIMEDIA

Comment installer l'antenne AX-C01 ?

Trois modes de fixation sont possibles : pose sur surface plane (avec plaque stabilisatrice), fixation murale (avec clip fourni) ou sur angle/tube (avec collier de serrage). Placez l'antenne près d'une fenêtre et orientez-la verticalement ou horizontalement pour une réception optimale.

Comment alimenter l'antenne ?

L'antenne peut être alimentée directement par votre récepteur TV ou TNT s'il délivre une tension de 5 VCC. Sinon, utilisez l'adaptateur secteur 230 VCA / 6 VCC, 100 mA fourni. Un voyant bleu s'allume alors sur la face avant.

Quelles fréquences capte l'antenne AX-C01 ?

L'antenne est amplifiée et couvre les bandes VHF et UHF, permettant la réception de la TNT et des signaux analogiques.

Que faire si la réception est mauvaise ?

Essayez de déplacer l'antenne près d'une fenêtre et éloignez-la des surfaces métalliques. Modifiez l'orientation (verticale ou horizontale) pour trouver la meilleure position. Vérifiez également que l'alimentation est correcte et que le câble est bien connecté.

L'antenne fonctionne-t-elle avec un téléviseur sans prise antenne ?

Oui, l'antenne se connecte via un cordon antenne à l'entrée d'antenne de votre téléviseur ou terminal TNT. Si votre téléviseur ne possède pas de prise antenne, vous aurez besoin d'un adaptateur.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou d'eau, car cela pourrait endommager l'appareil.

L'antenne peut-elle être utilisée en extérieur ?

Non, l'antenne AX-C01 est conçue pour une utilisation intérieure uniquement. Ne l'exposez pas à la pluie ou à des conditions très humides.

Que faire en cas d'orage ?

Il est recommandé de débrancher l'alimentation électrique de l'antenne pendant un orage pour éviter tout risque de surtension.

Comment bénéficier de la garantie ?

La garantie d'un an est valable uniquement sur présentation d'une preuve d'achat. Pour tout retour, le produit doit être complet avec tous les accessoires et accompagné d'une copie de la facture.

Puis-je réparer l'antenne moi-même ?

Non, ne démontez pas l'antenne sans habilitation technique. Cela annulerait la garantie et pourrait présenter des risques pour votre sécurité. Contactez le service client pour toute réparation.

MODE D'EMPLOI AX-C01 IDK MULTIMEDIA

IDK vous remercie d'avoir fait l'acquisition de l'antenne AX-C01. Lisez attentivement cette notice avant d'utiliser ce produit.

1- Contenu du produit :

• Un adaptateur secteur 230VCA / 6VCC, 100 mA
• Un collier de serrage - Off coller de seriage

2- Installation

Trois modes de fixation vous sont proposés (A, B, C) :

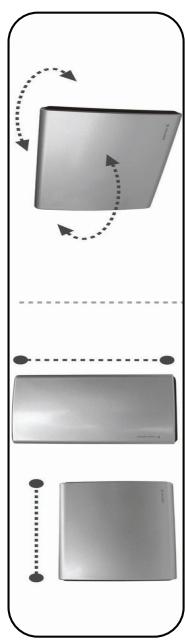

A- L'antenne peut être posée sur une surface plane (dessus de TV, étagère, etc.) à l'aide de la plaque stabilisatrice fournie (deux positions pour l'antenne, soit verticale ou horizontale), voir l'illustration ci-dessous :

B-L'antenne peut être fixée sur un mur à l'aide de la fixation murale qui se clipse dans les deux empreintes prévues au dos de l'antenne. Commencer par fixer la fixation murale à l'aide de vis (non fournies), puis clipser l'antenne. Voir l'illustration ci-dessous :

C- L'antenne peut être fixée par exemple sur un angle d'étagère ou d'un tube à l'aide de la fixation murale et du collier de serrage.

Important : Installer ou diriger votre ANTENNE le plus près d'une fenêtre, éviter de la poser ou de la fixer sur une surface métallique importante (exemple : derrière des barreaux de sécurité, la qualité des ondes hertziennes serait diminuée.) Réglez le positionnement de l'antenne (horizontal ou vertical) afin d'obtenir une réception optimale.

3-Raccordement à votre récepteur TV ou terminal TNT :

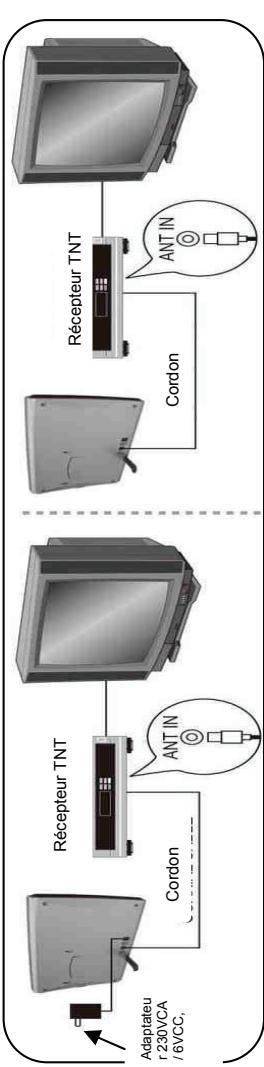

Raccorder le cordon d'antenne fourni derrière l'antenne AX-C01, puis à la prise d'entrée d'antenne de votre récepteur (TV ou terminal TNT). Si votre équipement ne délivre pas une alimentation 5 Volts (voir notice de votre appareil), vous devez utiliser l'adaptateur secteur 230VCA / 6VCC, 100 mA fourni. Dès son raccordement, un voyant bleu s'allume sur la face avant de l'antenne. Voir l'illustration ci-dessous :

Installation de l'antenne avec l'alimentation externe de Installation de l'antenne avec un terminal TNT, télévision 6V fournie (le voyant LED sur l'antenne indique (alimentation externe de DC5V à partir du récepteur TNT);

Caractéristiques techniques :

Antenne amplifiée : gain VHF : comme de fréquences : VUE

Gamme de fréquence : VHF

5- Restrictions d'usages Pour une utilisation intérieure uniquement, ne pas exposer à la pluie ou à des conditions très humides.

• En cas d'orage, il est préférable de déconnecter l'alimentation électrique de l'antenne.
• Ne pas démonter l'antenne sans habilitation technique (pour votre sécurité et contre l'annulation de la garantie)

Tenez le produit hors de portée des enfants de moins de 36 mois.

Ce symbole européen indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il désigne une poubelle sur roue barrée d'une croix. Merci de participer à la protection de l'environnement en respectant les recommandations de tri pour vos déchets.

ATTENTION:

Vous ne devez pas jeter cet appareil avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de cette mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances néfastes sur l'environnement ou la santé humaine et doivent être recyclés.

IDK MULTIMEDIA Service Clients (lundi au vendredi) Tél: [phone] appel facturé 0,15€/min (cout variable selon l'opérateur) * Ligne fixe France Telecom

Le recours en garantie (1 an) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement! Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boite, accompagné d'une copie de votre preuve d'achat et la cause de la panne.
