| Type de produit | Décodeur TNT+ de type 3 |
| Marque | CANALSAT |
| Catégorie | Décodeur TNT |
| Alimentation | 230 V secteur, 50 Hz |
| Consommation électrique | Non spécifiée, estimée 15-20 W |
| Réception | TNT hertzienne (antenne) et signaux CANALSAT |
| Abonnement requis | Oui, carte abonné pour CANAL+ LE BOUQUET et MINI-PACK |
| Connecteurs d'entrée/sortie | Entrée TNT, sortie TNT, 2 péritels (TV et VCR), sortie audio numérique, sorties audio analogique (gauche/droite), sortie HDMI (usage ultérieur), sortie YUV (usage ultérieur) |
| Sortie audio numérique | Oui, prise audio numérique (compatible DOLBY Digital) |
| Fonctions principales | Réception TNT gratuite, décodage CANAL+ et mini-pack, recherche automatique des chaînes, mise à jour automatique, code parent, contrôle de réception |
| Telecommande incluse | Oui, avec 2 piles 1,5 V |
| Accessoires inclus | Cordon secteur, câble péritel, télécommande, piles |
| Dimensions | Environ 250 x 150 x 40 mm (estimé) |
| Poids | Environ 0,5 kg (estimé) |
| Affichage | Cadran d'affichage : heure en veille, numéro de programme allumé, message E + programme en enregistrement |
| Format vidéo | Compatible 4/3 et 16/9 |
| Standard vidéo | PAL / SECAM (réglable) |
| Langues disponibles | Multilingue, réglable par défaut |
| Sous-titres | Plusieurs langues disponibles sur certains programmes |
| Contrôle parental | Oui, code parent à 4 chiffres obligatoire |
| Entretien et nettoyage | Nettoyer avec un chiffon doux sec ; ne pas utiliser de liquides ni de produits abrasifs |
| Sécurité | Ne pas ouvrir (clip de protection), éviter l'humidité, débrancher en cas de liquide renversé |
| Pièces détachées et réparabilité | Pièces non fournies ; réparation par service agréé uniquement |
FOIRE AUX QUESTIONS - DECODEUR TNT+ DE TYPE 3 CANALSAT
Questions des utilisateurs sur DECODEUR TNT+ DE TYPE 3 CANALSAT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Décodeur tnt au format PDF gratuitement ! Retrouvez votre notice DECODEUR TNT+ DE TYPE 3 - CANALSAT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DECODEUR TNT+ DE TYPE 3 de la marque CANALSAT.
MODE D'EMPLOI DECODEUR TNT+ DE TYPE 3 CANALSAT
CANAL+ et CANALSAT mettent à votre service ce décodeur qui vous permet de recevoir, à partir de votre antenne hertzienne, les chaînes gratuites de la TNT, celles de CANAL+ LE BOUQUET et du MINI-PACK PAR CANALSAT pour lesquelles vous avez souscrit un abonnement.
Une carte abonné vous a été remise lors de la souscription de votre abonnement.
Vous trouverez en plus dans l'emballage du décodeur:
1 télécommande et 2 piles. 1 cordon secteur. 1 câble péritel.
1 PRESENTATION 1 2 RECOMMANDATIONS 3 3 BRANCHEMENTS 5
RACCORDEMENTS A L'ANTENNE, AU TELEVISEUR ET AU MAGNETOSCOPE
OU GRAVEUR DVD DE SALON 6
RACCORDEMENT A UN AMPLIFICATEUR HOME CINEMA 8 RACCORDEMENT A UNE CHAINE HI-FI 8
4 INSTALLATION DU DECODEUR TNT+ 9
ETAPE A: POSE ET POINTAGE DE L'ANTENNE TNT 9 ETAPE B: MEMORISATION DES CHAINES DE LA TNT 9 ETAPE C: REGLAGE FORMAT TV/STANDARD MAGNETOSCOPE 13 5 REGLAGE DU DECODEUR TNT+ 15
INDEX
Broch Thomson 28/07/06 15:26 Page 1

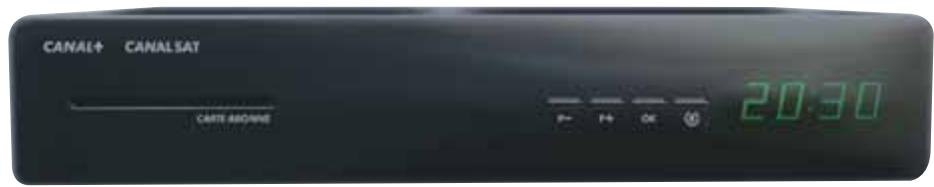

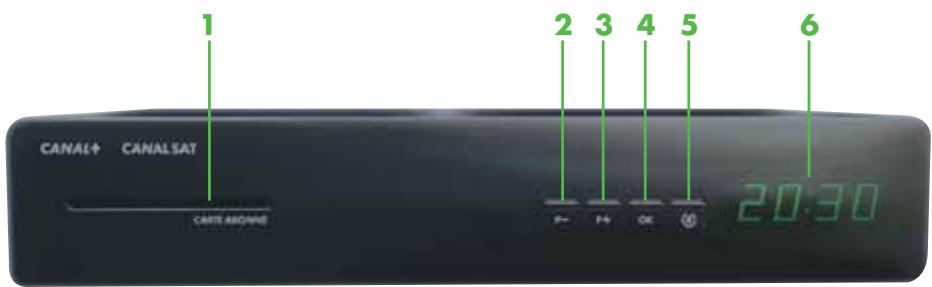

LECTEUR DE CARTE ABONNE 2 PROGRAMME PRECEDENT 3 PROGRAMME SUIVANT 4 VALIDATION D'UNE ETAPE 5 REINITIALISATION DU DECODEUR
Appui long (3 secondes).
CADRAN D'AFFICHAGE :
De l'heure lorsqu'le décodeur est en veille Du numéro de programme quand il est allumé Du message "E + numéro de programme" quand il est en mode enregistrement

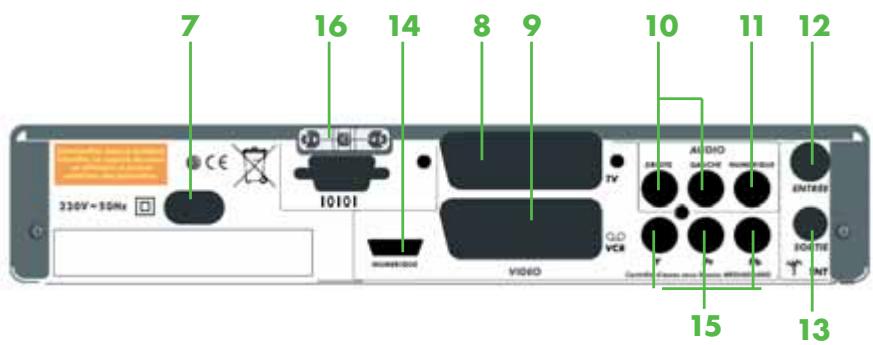

7 PREISE D'ENTREE SECTEUR 230 V Connecteur à tension excessive au sens de la norme EN 41003. 8 PRESE PERITEL (vers téléviseur) Connecteur à très bassé tension de sécurité 9 PRESE PERITEL (vers magnétoscope ougraveur DVD de salon) Connecteur à très basse tension de sécurité. 10 PRISES AUDIO (connexion à un ampli audio par exemple) Connecteur à très bassé tension de sécurité. II PRISE AUDIO NUMERIQUE Connecteur à très bassé tension de sécurité. ENTREE TNT Connecteur à très bassé tension de sécurité. 13 SORTIE TNT Connecteur à très basse tension de sécurité. 14 SORTIE HDMI (useisation ulterieure) 15 SORTIE YUV (useIsation ulterieure) 16 CLIP DE PROTECTION
Le décodeur doit être raccordé à une prise de courant aisément accessible. Choisissez un emplacement éloigné des radiateurs ou d'autres sources de chaleur. Autour du décodeur, laissez un emplacement libre pour la ventilation et assurez-vous que les rideaux ou placards ne peuvent empêcher l'air de circuler par les ouvertures de ventilation. Évitez d'exposer le décodeur à une lumière trop forte (soleil, spots...).
→ insertion des PILES dans la telecommande
Enlevez le couvercle situé au dos de la télécommande. Insérez les 2 piles rondes 1,5 V fournies.
Instructions de sécurité
Pour éviter les court-circuits (risque d'incendie ou d'électrocution), n'exposez pas votre décodeur à l'humidité. De même, évitez de le rebrancher immédiatement après lui avoir fait subir d'importants changements de température.
Tension dangereuse à l'intérieur, n'ouvre pas le décodeur!
Toute tentative d'ouverture du décodeur, matériélisée par une dégradation du clip de protection situé sur la face arrière, vous engagerait à des poursuites. ■ Prenez bien garde à ne pas introduire de liquide ni de pièce métallique à l'intérieur du décodeur par les ouvertures de ventilation. Les frais de remise en état ou de remplacement vous seraient facturés. Si du liquide est renversé sur le décodeur, débranchez-le immédiatement de la prise secteur.
Avant de brancher votre décodeur, il est important que vous sachiez si votre domicile est couvert par la TNT et si votre installation hertzienne est compatible pour la réception des chaînes de la TNT.
■ Consultez le document joint « LE MANUEL DE REGLAGE DE VOTRE ANTENNE HERTZIENNE POUR LA TNT » ou prenez contact avec votre distributeur ouappelezle0890642005(0,11€/mindepuisunpostefixe) ou consultez WWW. CANALPLUS. FR ou WWW. CANALSAT. FR rubrique Espace Client ou www. fnt-gratuite. fr
→ si vous souhaitez connaitre la compatibilite de votre installation individuelle
Consultez le document joint « LE MANUEL DE REGLAGE DE VOTRE ANTENNE HERTZIENNE POUR LA TNT » ou rapprochez-vous de votre distributeur.
SELON LA REPONSE, VOUS DETERMINEREZ LE SCHEMA D'INSTALLATION QUI VOUS CONVIENDRA LE MIEUX
CAS A : Antenne compatible CAS B : Antenne non compatible
Si vous êtes en réception collective et si vous souhaitez connaître la compatibilité de votre réception, rapprochez-vous de votre syndic ou de votre cablo-opérateur.
→ raccordements a l'antenne, au televiseur et au magnetoscope/graveur DVD de SALON
Un cordon péritel est fourni avec le décodeur. Pour raccorder votre téléviseur, vous devez placer ce cordon entre la prise principale de votre téléviseur et la prise péritel de votre décodeur marquée TV. Pour raccorder votre magnétoscope ou graveur DVD de salon à votre décodeur, vous devez placer un autre cordon péritel entre la prise principale de votre magnétoscope ou graveur DVD de salon (s'il en possède plusieurs, désisissez la prise qui n'est pas prévue pour le décodeur CANAL+) et la prise péritel de votre décodeur marquée VCR.

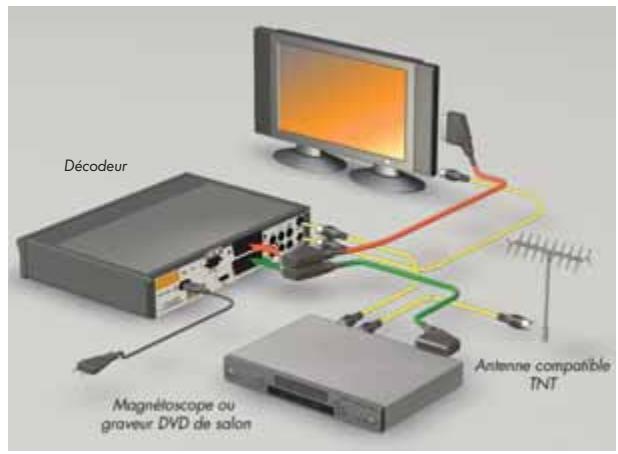

Cas a : antenne compatible
Raccordez le câble antenne restreint actuellement branché sur votre récepteur au connecteur marqué ENTRÉE TNT de votre décodeur. Reliez ensuite le connecteur marqué SORTIE TNT de votre décodeur à l'entrée antenne de votre récepteur (câble antenne non fourni). Pour terminer, branchez le cordon secteur entre la prise 230V du décodeur et votre prise de courant.
Attention: La prise de courant doit être proche de l'appareil et facile d'accès.

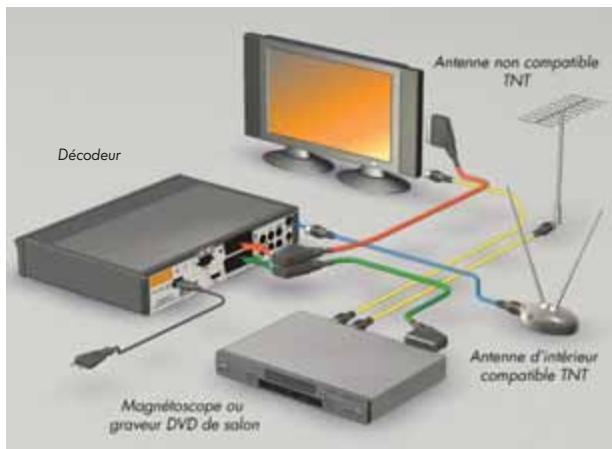

Cas b : antenne NON compatible
Si vous avez constaté que votre antenne n'est pas compatible et que vous habitez à proximité de l'émetteur, vous pouvez vous procurer dans un magasin spécialisé, un commerce audiovisuel de proximité, ou dans une grande surface, une antenne d'intérieur dite « FULL BANDE ».
Dans le cas où votre habitation est éloignée de l'émetteur, une nouvelle antenne extérieure sera nécessaire.
Raccordez votre antenne intérieure en reliant le câble au connecteur marqué ENTREE TNT de votre décodeur. Vous ne modifierez pas le branchement de votre antenne actuelle qui restera connectée sur tout magnétoscope/graveur DVD de salon et/ou votre téléviseur. Pour terminer, branchez le cordon secteur entre la prise 230V de votre décodeur et votre prise de courant.
Attention: La prise de courant doit être proche de l'appareil et facile d'accès.

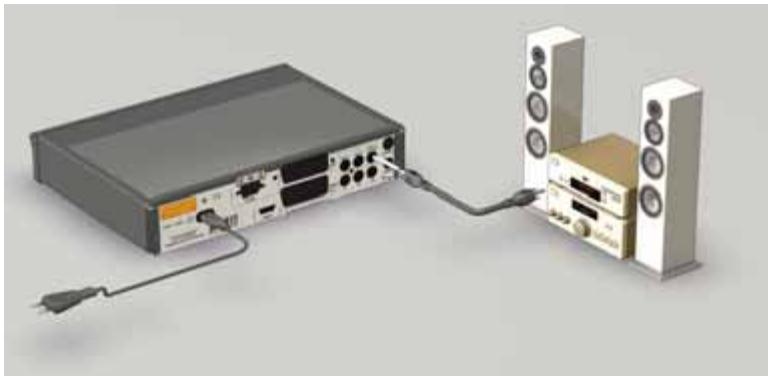

Raccordement à un amplificateur HOME CINEMA
Pour bénéficier d'un son de qualité DOLBY Digital sur certaines chaînes, nous vous conseillons de relier votre décodeur à votre amplificateur HOME CINEMA compatible. Reliez la sortie AUDIO NUMERIQUE à une entrée de votre amplificateur HOME CINEMA (cable audio numérique non fourni).

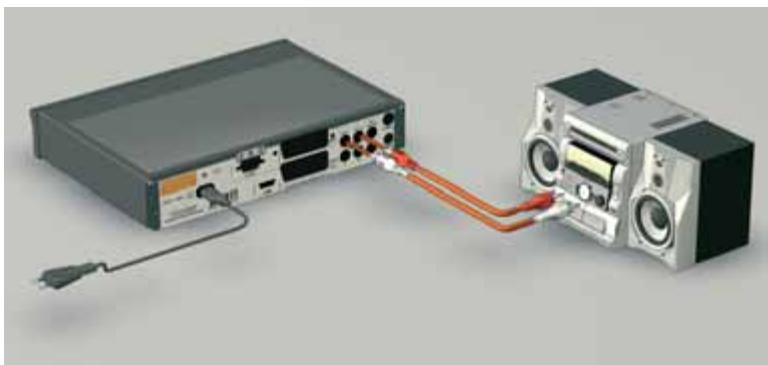

→ raccordement a une CHAINE hi-fi
Pour bénéficier du son stéréo qualité laser, il vous suffit de raccorder les sorties AUDIO DROITE et GAUCHE du décodeur à l'entrée auxiliaire de votre chaine Hi-Fi (câble non fourni).
Broch Thomson 28/07/06 15:27 Page 9
L'installation du décembre s'effectue en 3 étapes :
Étape A: Pose et pointage de l'antenne d'intérieur pour les canaux TNT (si antenne actuelle non compatible). Étape B: Mémorisation des chaînes de la TNT. Espace C: Réglage format TV/standard magnétoscope.
→ ETAPE a: POSE et pointage de l'antenne d'interieur pour les CANAUX TNT
Si vous antenne est compatible, allez directement à l'etape B. Dans le cas où votre installation hertzienne n'est pas compatible, l'utilisation d'une antenné d'intérieur peut être suffisante. Pour vous aider à installerer votre antenné d'intérieur, ne manquez pas de suivre les instructions de montage et de pointage qui vous sont fournies dans « LE MANUEL DE REGLAGE DE VOTRE ANTENNE HERTZENNE POUR LA TNT »
→ ETAPE b: memorisation des chaines de la TNT
Insérez votre carte abonné, avec la puce vers le haut, dans votre décodeur, dans la fente qui lui est réservée. Allumez votre téléviseur et appuyez sur une des touches
L'écran de bienvenue apparait. Appuyez sur « SUITE » pour commencer la « RECHERCHE DES CHAINES » de la TNT.
Dans le cas où aucune chaîne n'est trouvée, le message « PAS DE SIGNAL » apparait. Vous devrez alors vérifier vos branchements antennes ainsi que la qualité de votre cable antenné.
Après cette vérification, vous pouvez relancer la recherche des chaînes en validant par « RECOMMENCER »
Dans le cas où le signal est insuffisant, le message « SIGNAL INSUFFISANT » apparait. Cela signifie que vous devez optimiser le réglage ou le positionnement de votre ANTENNE ou encore vérifier le montage de l'extémité de votre cable.
Vous pouvez relancer la recherche des chaînes en validant par « RECOMMENÇER ». Vous pouvez également vérifier le signal reçu par tout décodeur en validant par « CONTROLE DE RECEPTION ».

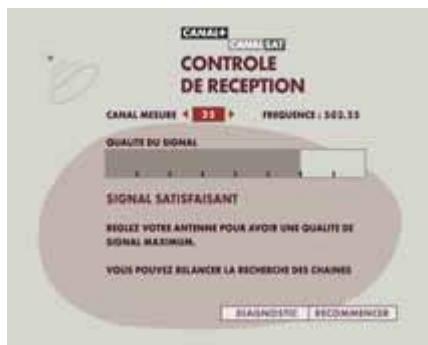

L'écran « CONTROLE DE RECEPTION » vous permet de contrôler le bon réglage de votre antenne. Sur cet écran, un indicateur de niveau vous indique la qualité du signal reçu pour le canal saisi. Vous devez restorer cette astuce en cas d'indépendance.
Si le message « SIGNAL SATIFAISANT » apparait, la qualité du signal est suffisante pour continuer votre installation. Pour relancer la mémorisation, validez par « RECOMMENÇER » Si le message « SIGNAL TROP FAIBLE » ou « AUCUN SIGNAL NUMERIQUE DETECTE SUR CE CANAL » apparait, vous devrez reprendre le réglage de votre antenné. Pour vous y aider, reportez-vous au « MANUEL DE REGLAGE DE L'ANTENNE HERTZIENNE POUR LA TNT »
Si, malgré un nouveau réglage ce message persiste, saisissez depuis l'écran « CONTROLE DE RECEPTION » la valeur d'un autre canal que vous trouverez en annexe 1 du « MANUEL DE REGLAGE DE L'ANTENNE HERTZIENNE POUR LA TNT »
Une fois la mémorisation des chaînes terminée, et si une mise à jour doit être effectuée, l'écran ci-dessous apparait. Choisissez « VALIDER » pour lancer la mise à jour. La télécommande est alors inactive pendant quelques minutes. N'éteignez pas le décodeur. Il est nécessaire de patienter quelques minutes et d'attendre la fin de la mise à jour pour finaliser l'installation.

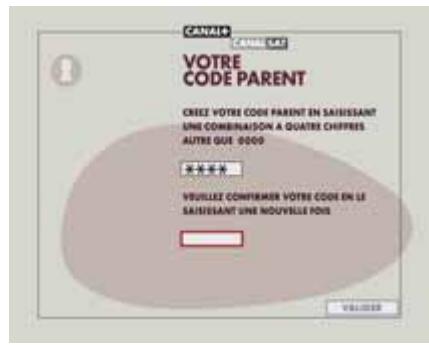

Dès la fin de la mise à jour, l'écran « VOTRE CODE PARENT » apparait.
La création du Code Parent est obligatoire pour valider la mise en service. Pour cela, vous devez saisir 2 fois le même code à 4 chiffres qui sera votre Code Parent. Le bouton « VALIDER » permet de finaliser votre installation.
Si vous perdez ou oubliez votre Code Parent, vous pouvez le réinitialiser sur WWW.CANALPLUS.FR ou WWW.CANALSAT.FR, rubrique Espace Client ou contacter le Service Client de CANAL+ / CANALSAT.
Si les droits ne sont pas à jour, le message "ACQUISITION DES DROITS" apparait. Patientez 50 minutes environ pour accéder aux programmes. Votre terminal bascule sur la première chaine et vous pouvez visualiser maintenant l'ensemble des chaines de la TNT auxquelles vous avez souscrit.
→ ETAPE c: reglage FORMAT tv/standard magnetoscope
Vous accedez à ce menu par la touche , puis "REGLAGE DU TERMINAL".

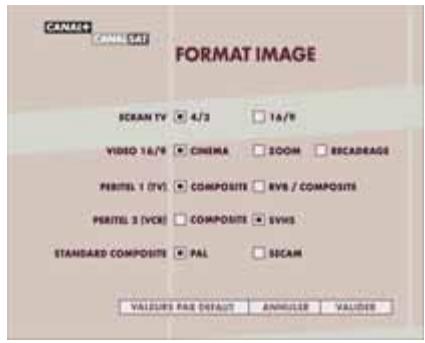

Dans le menu "REGLAGE DU TERMINAL", Sélectionnez "FORMAT IMAGE".
Spécifiez le format de votre téléviseur (4/3 ou 16/9). Sur la ligne PERITEL 1(TV) désélectionnez de préférence "RVB/COMPOSITE", qui procure une meilleure qualité d'image que le réglage composite. Le réglage composite est réservé aux installations particulières, ou bien aux téléviseurs anciens. Réglez le standard de votre magnétoscope (PAL ou SECAM).
Le bouton "VALIDER" vous permet de mémoriser vos paramètres.

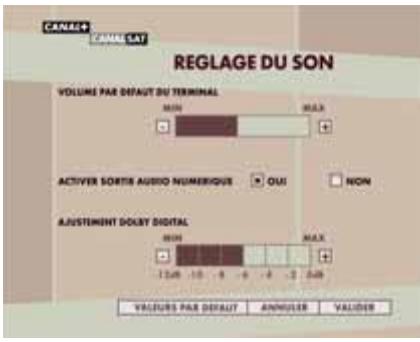

Dans le menu "REGlAGE DU TERMINAL", sélectionnez "REGlAGE DU SON". Pour régler le volume sonore du décodeur, positionnez le curseur sur "-" ou "+" pour diminuer ou augmenter le niveau sonore en appuyant sur la touche OK.
Si vous disposez d'un équipement HOME CINEMA, selectionnez « ACTIVER SORTIE AUDIO NUMERIQUE » sur « OUI »
Le bouton "VALIDER" vous permet de mémoriser vos paramètres.
Vous avez maintenant terminé l'installation du décodeur.
Broch Thomson 28/07/06 15:28 Page 15

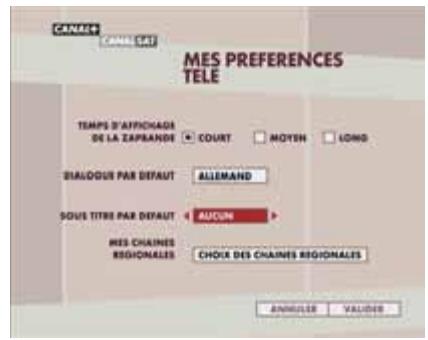

Ce menu vous permet de spécifier vos préférences.
Vous accédez par la touche puis «MES PREFERENCES TELE »
Certains programmes étant diffusés en VM (version multilingue), vous pouvez les suivre dans votre langue préférée. Pour la désirer, sélectionnez votre langue préférée depuis "MES PREFERENCES TELLE"/"DIALOGUES PAR DEFAULT". Vous pouvez également spécifier votre langue de sous-titrage préférée. Les sous-titres vous seront affichés dans la langue de votre choix, sous réserve que cette langue soit disponible sur le programme en cours.
Mémorisez vos paramètres en sélectionnant "VALIDER".
Antenne 5, 6, 7 Magnétoscope 6, 7, 13
Branchements 5 à 8 Mémorisation 9, 10, 11
Cadran d'affichage 1 Numérotation 18
Carte abonné 1,9 Paramètres antennes 11
Chaîne Hi-Fi 8 Piles 3
Code Parent 12 Pointage 9
Cordons 6, 7 Prise Péritel 2, 4, 6
Droits d'abonnement 12 Réglage 12, 14
Graveur DVD de salon 6,7,13 Sous-titrage 14
Heure 1 Son 13
Home-Cinéma 8 Télécommande 3,11
Langue 14
