Type de produit	Meuble de rangement mural
Marque	POWERFIX
Modèle	POAS 2 A1
Nombre de panneaux muraux	2
Dimensions d'un panneau mural	42 x 59 cm
Nombre de petites boîtes (rouges)	14
Nombre de petites boîtes (bleues)	2
Nombre de boîtes moyennes (bleues)	8
Nombre de grandes boîtes (jaunes)	4
Dimensions d'une petite boîte	11,5 x 10 x 7,3 cm
Dimensions d'une boîte moyenne	16,5 x 10 x 7,3 cm
Dimensions d'une grande boîte	21,5 x 10 x 7,3 cm
Nombre de crochets	10
Accessoires inclus	Embout et porte-foret, porte-outil, support pour clé polygonale/plate, 40 vis M5x30, 40 chevilles S6
Charge max. par panneau mural	32 kg
Charge max. petite boîte	1 kg
Charge max. boîte moyenne	1,5 kg
Charge max. grande boîte	2 kg
Utilisation prévue	Rangement d'outils et de petites pièces (clous, vis, etc.)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humidifié ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Respecter les charges maximales ; fixation murale adaptée (béton ou pierre) ; ne pas endommager les conduites lors du perçage

FOIRE AUX QUESTIONS - POAS 2 A1 POWERFIX

Comment fixer les panneaux muraux au mur ?

Pour fixer les panneaux muraux, commencez par tracer une ligne droite au mur pour l'alignement. Percez des trous aux emplacements marqués, insérez les chevilles fournies, puis vissez les panneaux avec les vis incluses. Il est essentiel de vérifier que le mur est adapté (béton ou pierre) et d'éviter d'endommager les conduites électriques ou d'eau.

Quelle est la charge maximale par panneau mural ?

Chaque panneau mural peut supporter jusqu'à 32 kg au total. Les petites boîtes supportent 1 kg, les moyennes 1,5 kg et les grandes 2 kg. Il est important de ne pas dépasser ces limites pour éviter tout risque de chute.

Puis-je ranger des liquides inflammables dans les boîtes ?

Non, les panneaux de rangement ne sont pas conçus pour entreposer des liquides inflammables, toxiques ou agressifs. Utilisez-les exclusivement pour des outils et petites pièces comme des clous, chevilles ou vis.

Comment nettoyer les boîtes et les panneaux ?

Nettoyez avec un chiffon légèrement humidifié. Pour les taches tenaces, utilisez un produit de nettoyage doux. Évitez les produits abrasifs ou agressifs qui pourraient endommager le plastique.

Les chevilles fournies conviennent-elles pour tous les murs ?

Les chevilles fournies sont adaptées uniquement pour les murs en béton ou en pierre. Avant le montage, vérifiez que votre mur peut recevoir ce type de cheville. En cas de doute, consultez un expert pour éviter que les panneaux ne tombent.

Comment installer les crochets ?

Les crochets s'insèrent par le haut dans les emplacements prévus sur les panneaux. Vous pouvez placer jusqu'à 5 crochets dans un même emplacement. Pour cela, alignez le crochet et poussez-le vers le bas jusqu'à ce qu'il s'enclenche.

Combien de boîtes puis-je installer sur un panneau ?

Le nombre de boîtes dépend de la taille et de la disposition. Les boîtes s'emboîtent dans les emplacements des panneaux. Il n'y a pas de limite fixe, mais respectez la charge maximale du panneau (32 kg) pour éviter les surcharges.

Que faire si une boîte est cassée ou endommagée ?

Remplacez immédiatement toute pièce cassée ou endommagée, car les arêtes peuvent être coupantes. Contactez le service après-vente pour obtenir des pièces de rechange. Ne pas utiliser d'éléments endommagés.

Peut-on acheter des boîtes supplémentaires ?

Les boîtes supplémentaires ne sont pas incluses dans l'emballage de base. Pour en acheter, veuillez contacter le service après-vente de KOMPERNASS GMBH. Les modèles de boîtes sont spécifiques à ce système.

Comment monter le support pour clé polygonale/plate ?

Le support nécessite deux emplacements juxtaposés et cinq emplacements les uns sur les autres. Insérez le support par le haut dans les emplacements jusqu'à ce que les crochets s'enclenchent dans les panneaux muraux. Suivez la figure 4 du manuel.

MODE D'EMPLOI POAS 2 A1 POWERFIX

Lisez attentivement le mode d'emploi et conservez-le en vue d'un usage ultérieur. Remettez le mode d'emploi avec les panneaux au futur propriétaire.

Utilisation conforme

Les panneaux de rangement seront exclusivement à ranger des outils et de petites pièces tels que les clous, chevilles, vis ou similaires dans le cadre d'un usage. Les panneaux de rangement ne sont pas prévus pour entreposer des liquides inflammables, toxiques ou agressifs. N'utilisez pas les panneaux de rangement dans le domaine commercial et pas de manière détournée. Tout usage autre ou allant au-delà n'est pas considéré conforme et peut entraîner des dommages. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'un non-respect du mode d'emploi, de l'usage non conforme, de réparations inadéquates, de modifications opérées sans autorisation ou de l'emploi de pièces de rechange non agréées.

Consignes de sécurité

Pour assurer la manipulation de l'appareil en toute sécurité, veuillez respecter les consignes de sécurité suivantes :

Au moment de percer, veuillez à ne pas endommager des conduites électriques ou d'autres installations, telles que par ex. des conduites d'eau dans le mur. Il y a danger de mort si vous percez des conduites électriques ! - Les éléments endommagés peuvent avoir des arêtes aiguës. Il y a en effet un risque de blessures ! Remplacez immédiatement des pièces cassées ou endommagées. Ne sollicitez pas trop fortement les panneaux muraux et les boîtes (cf. le chapitre «Données techniques»). Ceci peut entraîner des dommages irréparables. Les chevilles fournies sont uniquement adaptées à la fixation dans un mur en béton ou en pierre. Avant de procéder au montage, il faut impérativement vérifier que votre mur peut recevoir des chevilles. Sinon, les chevilles ne tiennent pas et les panneaux muraux tomberont. En cas de doute, veuillez consulter un expert.

Caractéristiques techniques

Charge maximale admissible par panneau mural	32 kg
Charge maximale admissible petite boîte	1 kg
Charge maximale admissible moyenne boîte	1,5 kg
Charge maximale admissible grande boîte	2 kg

Accessoires fournis

Avant la mise en service, vérifiez que la livraison est bien complète et contrôlez la présence d'éventuels dommages visibles. En cas de livraison incomplète ou de dommages résultat d'un emballage déficient ou du transport, veillez vous adresser au service après-vente (cf. le chapitre «Importateur/Service après-vente»).

• 2 × panneaux muraux (42 × 59 ~cm)
• 14 × petite boîte (rouge) ( 11,5 × 10 × 7,3 cm)
• 2 × petite boîte (bleue) (11,5 × 10 × 7,3 cm)
• 8 × moyenne boîte (bleue) (16,5 × 10 × 7,3 cm)
• 4 × grande boîte (jaune) (21,5 × 10 × 7,3 ~cm)
• 10 × crochets (5 cm)
• 1 x embout et porte-foret (16,5 × 5 cm)
• 1 x porte-outil (21 × 9,5 cm)
• 1 × support pour clé polygonale/plate (22 x 6,8 cm) 40xvisM5x30 40 x chevilles S6
• Ce mode d'emploi

Montage des panneaux muraux

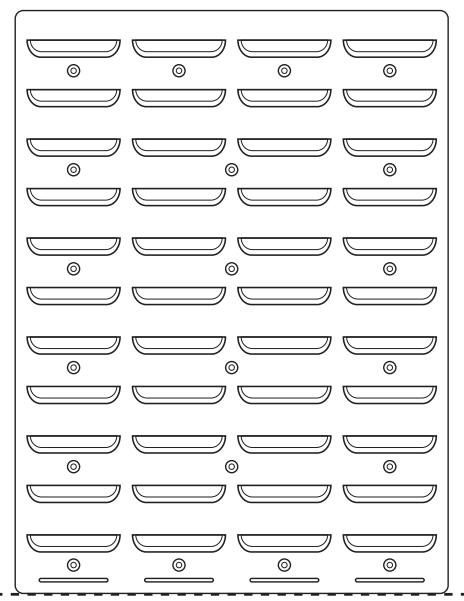

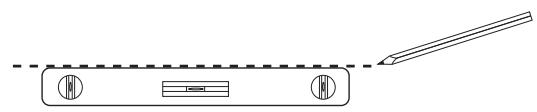

• Dessinez une ligne droite au mur, pour y orienter les panneaux muraux (cf. Fig. 1).
• Marquez les trous à perforer en tenant le panneau mural contre le mur et en marquant les positions à travers les trous à visser à l'aide d'un objet pointu.
• Percez les trous et utilisez les chevilles fournies.

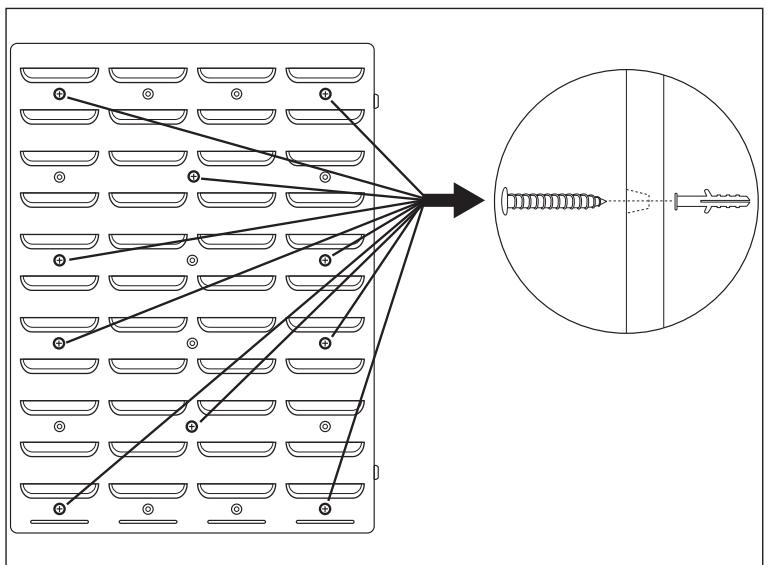

• Vissez les panneaux muraux avec au moins 10 vis au mur (cf. Fig. 2).

Fig.1 Fig. 2

Montage des boîtes

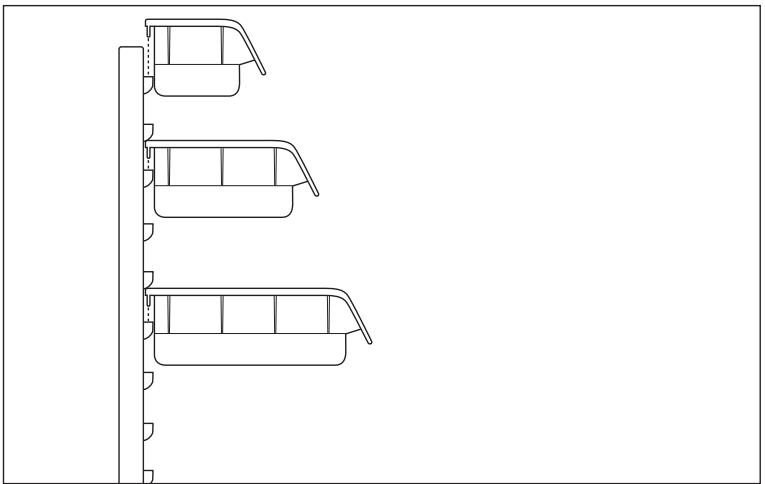

Il vous faut un emplacement libre au niveau des panneaux muraux pour une boîte - Insérez la boîte de telle manière par le haut dans l'emplacement libre que les deux crochets s'enclenchent dans les panneaux muraux (cf. Fig. 3).

Fig. 3

Fixation des crochets

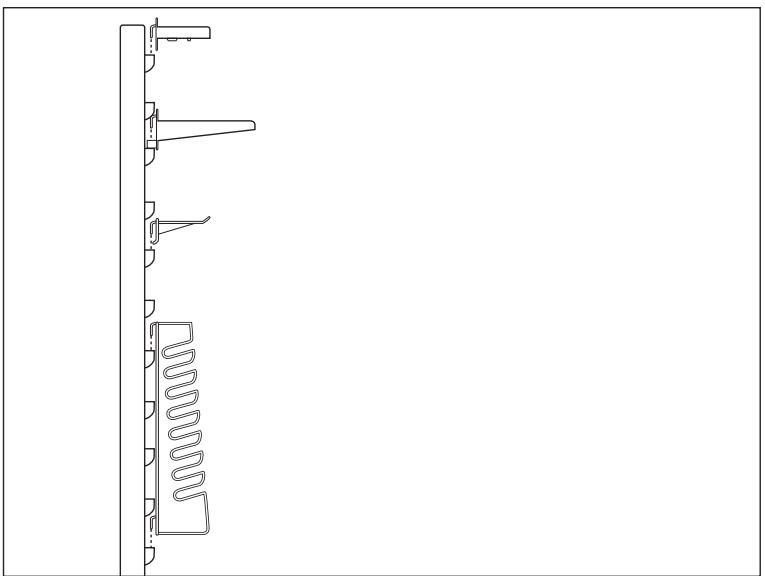

Il vous faut au moins deux emplacements pour 10 crochets. Jusqu'à 5 crochets peuvent être insérés dans un seul et même emplacement. - Insérez les crochets par le haut dans l'emplacement (cf. Fig. 4).

Fixation de l'embout et du porte-foret

Il vous faut deux emplacements juxtaposés pour l'embout et le porte-foret. - Insérez l'embout et le porte-foret de telle manière par le haut dans les emplacements que les deux crochets s'enclenchent dans les panneaux muraux (cf. Fig. 4).

Fixation du porte-outil

Il vous faut deux emplacements juxtaposés pour le porte-outil. - Insérez le porte-outil de telle manière par le haut dans les emplacements que les deux crochets s'enclenchent dans les panneaux muraux (cf. Fig. 4).

Support pour clé polygonale/plate

Il vous faut deux emplacements juxtaposés et cinq emplacements les uns sur les autres pour la clé polygonale/plate. - Insérez la clé polygonale/plate de telle manière dans les emplacements que les deux crochets s'enclenchent dans les panneaux muraux (cf. Fig. 4).

Fig. 4

Attention

• Ne pas utiliser de produits de nettoyage abrasifs ou agressifs, car ils peuvent endommager les pièces en plastique.
• Nettoyez les panneaux muraux et les boîtes à l'aide d'un chiffon légèrement humidifié. En cas de taches tenaces, appliquez un produit de nettoyage doux.

Mise au rebut

Mettez les panneaux de rangement au rebut par le biais d’une entreprise d’élimination agréée ou par le biais de votre centre d’élimination communal. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Éliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

Importateur / service après-vente

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

Référence: POAS 2 A1-10/11-V3
