FOIRE AUX QUESTIONS - AVTL 120 ARISTON

Comment réinitialiser le chauffe-eau ARISTON AVTL 120 ?
Pour réinitialiser votre chauffe-eau, localisez le bouton de réinitialisation sur le panneau de commande et appuyez dessus pendant environ 5 secondes jusqu'à ce que le voyant s'éteigne, puis relâchez.
Pourquoi le chauffe-eau ne chauffe-t-il pas l'eau ?
Vérifiez que l'appareil est correctement alimenté en électricité et que le thermostat est réglé à une température appropriée. Assurez-vous également que le disjoncteur n'a pas été déclenché.
Quel est le débit d'eau chaude du ARISTON AVTL 120 ?
Le débit d'eau chaude dépend de la température de l'eau d'entrée et de la température réglée. En général, il peut fournir jusqu'à 12 litres d'eau chaude par minute.
Comment savoir si le chauffe-eau a besoin d'être entretenu ?
Si vous remarquez des bruits inhabituels, des fuites d'eau ou si l'eau ne chauffe pas correctement, il est conseillé de faire vérifier l'appareil par un professionnel.
Quelle est la capacité en litres du ARISTON AVTL 120 ?
Le ARISTON AVTL 120 a une capacité de 120 litres.
Comment installer le ARISTON AVTL 120 ?
L'installation doit être effectuée par un professionnel. Assurez-vous de suivre les instructions du manuel d'installation et de respecter les normes de sécurité.
Que faire si l'eau sort froide malgré le fonctionnement du chauffe-eau ?
Vérifiez le thermostat et augmentez la température si nécessaire. Si le problème persiste, il peut y avoir un problème avec la résistance ou un autre composant interne.
Comment purger le chauffe-eau ARISTON AVTL 120 ?
Pour purger le chauffe-eau, fermez l'alimentation en eau, ouvrez le robinet d'eau chaude pour relâcher la pression, puis ouvrez la vanne de purge située au bas de l'appareil.
Quelle est la durée de vie moyenne d'un chauffe-eau ARISTON ?
La durée de vie moyenne d'un chauffe-eau ARISTON est d'environ 10 à 15 ans, selon l'utilisation et l'entretien.

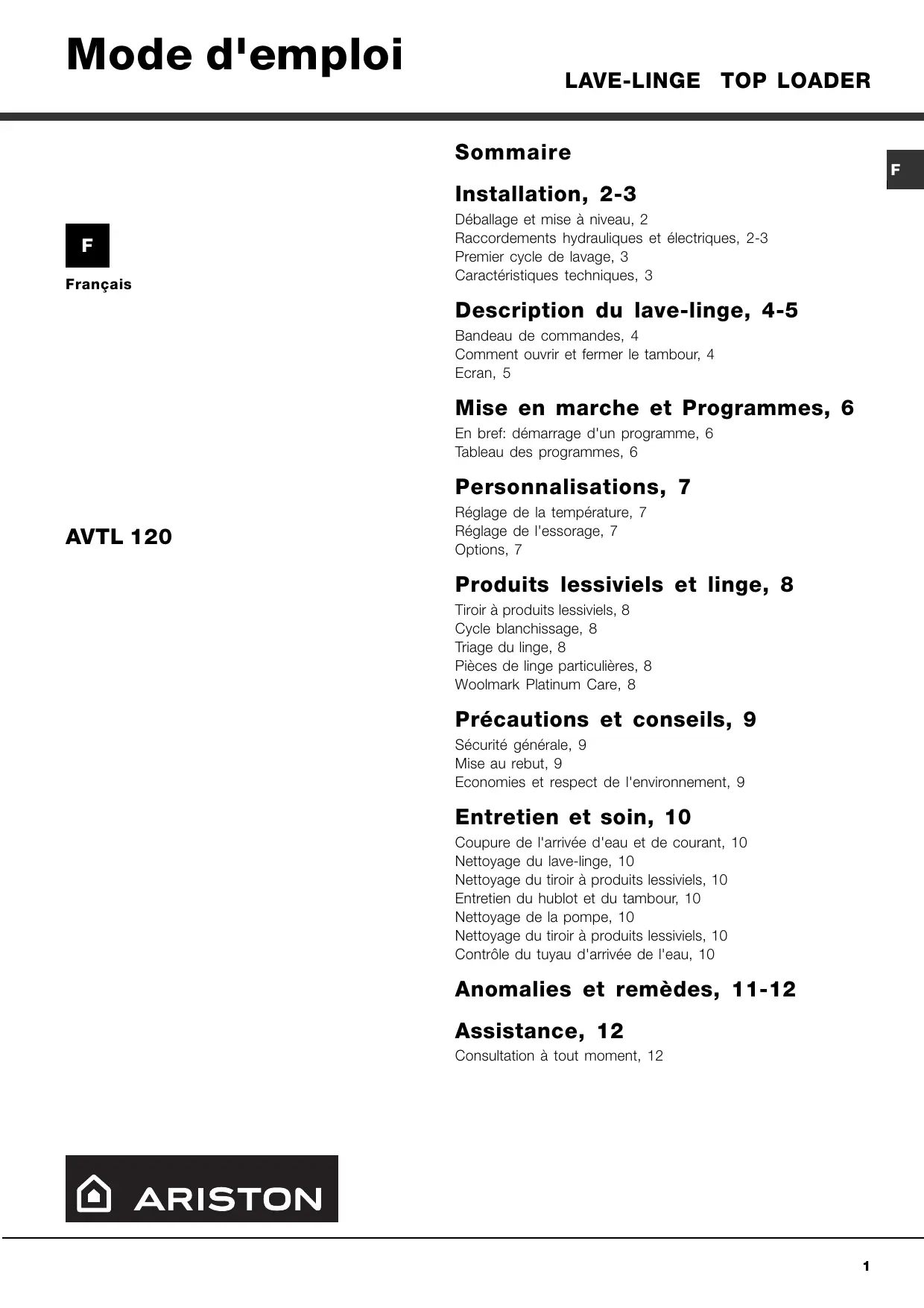

MODE D'EMPLOI AVTL 120 ARISTON

Mise en marche et Programmes, 6 En bref: démarrage d'un programme, 6 Tableau des programmes, 6

Personnalisations, 7

Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage du tiroir à produits lessiviels, 10 Entretien du hublot et du tambour, 10 Nettoyage de la pompe, 10 Nettoyage du tiroir à produits lessiviels, 10 Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11-12

Assistance, 12 Consultation à tout moment, 12

d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur. 3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

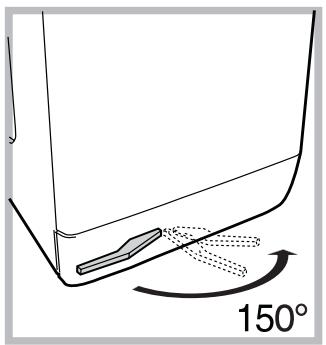

Mise en place, deplacements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge déplacé, remettezle dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure. (Seulement pour les modéles prevues)

Raccordements hydrauliques et

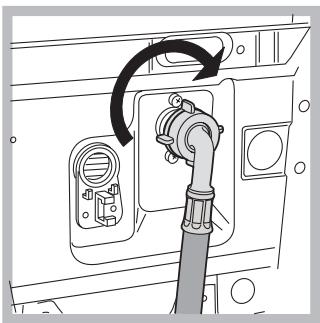

électriques Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissez-le à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

 Attention: en cas de réutilisation, les vis plus

doivent être montées dessus.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. t Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des

2. Raccordez le tuyau d'alimentation au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé. ! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). ! Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

Raccordement du tuyau de vidange

 Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

• la prise dispose de mise à la terre et est conforme aux normes;

• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

 Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

être facilement accessible.

Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

- 2002/96/CE Assistance

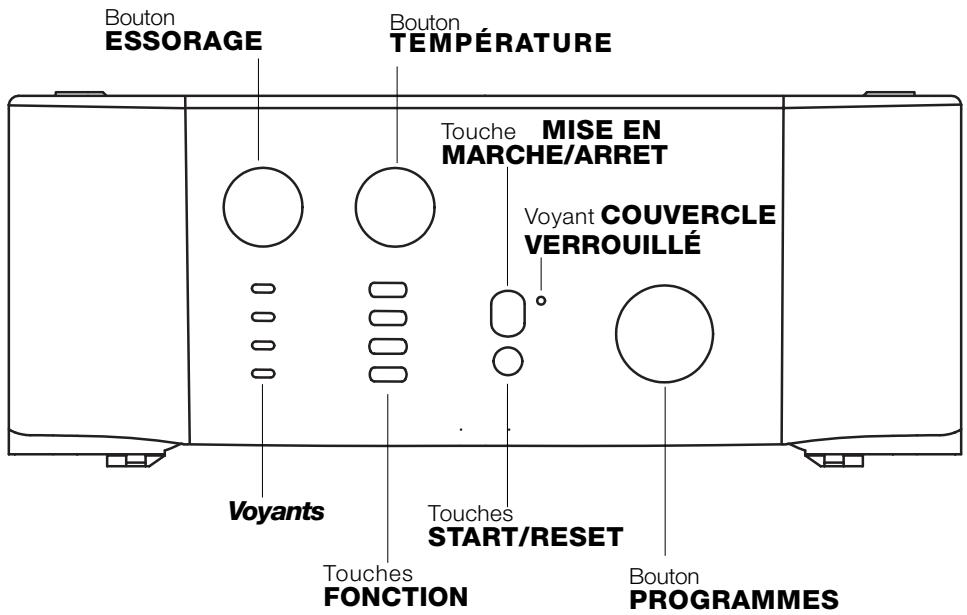

Touche ESSORAGE: réglage de la vitesse d'essorage ou exclusion (voir page 7). Touche TEMPÉRATURE: modification de la température de lavage de 90° a O° (voir page 7).

Pendant le programme, le bouton ne bouge pas.

Touches FONCTION pour sélectionner les fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.

Voyant MARCHE/COUVERCLE VERROUILLE:

Le symbole éclairé indique que le couvercle est verrouillé pour éviter toute ouverture accidentelle; attendez que le voyant clignote avant de l'ouvrir.

 Le clignotement rapide du voyant MARCHE/COUVERCLE VERROUILLE en même temps qu'un autre signale une anomalie (voir page 12, Anomalies et Remèdes).

Comment ouvrir et fermer le tambour

B) Ouvrez ensuite les Portes du tambour à l’aide

de vos deux mains comme indiqué sur la Fig. 2):

 • appuyez sur la touche indiquée par la flèche sur la Fig. 2)

• vous entendrez un “ clac ” qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;

• fermez enfin le couvercle externe.

et tout en appuyant légèrement vers le bas posez une main pour éviter que les portes ne vous fassent mal aux adoigts en s’ouvrant soudainement;

• accompagnez dans leur mouvements les portes qui

A) Ouvrez le couvercle. (Fig. 1). Soulevez le Couvercle externe et ouvrez le complètement;

Si la fonction sélectionnée est incompatible avec le programme sélectionné, la touche clignote et la fonction n'est pas activée. En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

Remarque: pendant la phase de vidange, le voyant correspondant à la phase Essorage s'allume.

Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ COUVERCLE VERROUILLE commence à clignoter. 2. Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle. 3. Sélectionnez à l'aide du bouton PROGRAMMES le programme désiré.

4. Sélectionnez la température de lavage (voir page 7).

5. Sélectionnez la vitesse d'essorage (voir page 7). 6. Appuyez sur la touche START/RESET pour lancer le programme. Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins. 7. A la fin du programme de lavage, le voyant ALLUMAGE/ COUVERCLE VERROUILLE clignote pour indiquer que le couvercle peut être ouvert. Sortez le linge et laissez le couvercle entrouvert pour faire sécher le tambour. Eteignez le lave-linge en appuyant sur la touche .

Tableau des programmes

Nature des tissus et degré de salissure

 Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations

En cas de déséquilibre excessif, l'appareil procède à la répartition distribution du linge au lieu de l'essorage. Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous; 2. l'allumage de la touche correspondante signale que la fonction est activée.

A la fin du programme de lavage il reste dans le bac 3 un résidu d’eau. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. Si dans le bac 3 il reste un peu plus d’eau que d’habitude, cela signifie que le dispositif de vidange est bouché et empêche l’effet aspirant du dispositif.

• Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

 N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.

Cycle blanchissage N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure). Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme Rinçage (pour textiles coton) ou Rinçage délicat (pour textiles . Synthétiques) et appuyez sur la touche fonction Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements et utilisez un produit portant l'étiquette "Laver à la main" lessiviel spécial (charge maxi 1 kg).

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformément aux

Sécurité générale

• Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d'emploi.

• Ne forcez pas pour ouvrir le couvercle: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.

• Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement.

• Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière

à ce que les emballages puissent être recyclès.

• Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme

à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité. • Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant. • Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. L'option Départ différé (voir page 7) aide à mieux organiser les lavages en ce sens. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les

''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

 Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche.

Pour récupérer les objets qui pourraient être tombés dans la préchambre : 1. déposez la base à l'avant de votre lave-linge en la saisissant sur les côtés et en la tirant des deux mains (voir figure);

Nettoyage du lave-linge

2. dévissez le cou vercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

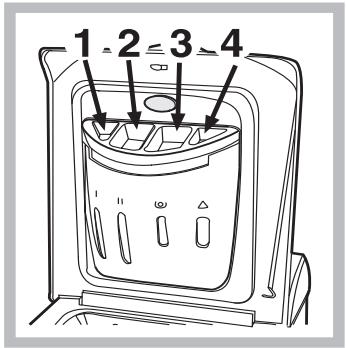

Nettoyage du tiroir à produits lessiviels

3. nettoyez soigneusement

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir fig.).

Lavez-le à l'eau courante, effectuez cette opération assez souvent.

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Entretien du couvercle et du tambour

• Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

 N'utilisez jamais de tuyaux usés.

Comment nettoyer le tiroir à produits lessiviels

Démontage: Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1).

• Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

Le robinet de l'eau n'est pas ouvert. Un départ différé a été sélectionné (Départ différé, voir page 7).

Le robinet de l'eau n'est pas ouvert.

Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.

Le lave-linge prend l'eau et vidange continuellement.

• L'évacuation murale n'a pas d'évent.

Le lave-linge a des fuites.

• Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 2).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 10). • Le tuyau de vidange n'est pas bien fixé (voir page 3).

Il y a un excès de mousse.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). • La quantité utilisée est excessive.

• La conduite de l'installation de vidage est bouchée.

Votre lave-linge ne vidange pas et n'essore pas.

• Remettez le programme en marche pour contrôler si le dysfonctionnement a disparu; • Autrement, appelez le Service après-vente de votre revendeur;

 En cas d’installation erronée ou d’utilisation incorrecte, vous pouvez être appelé à payer l’intervention.

 Ne vous adressez jamais à des techniciens non agréés. Communiquez: • le type de panne; • le modèle de la machine (Référence); • le numéro de série (S/N); Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Consultation à tout moment

Pour toute demande concernant nos produits, n’hésitez pas à contacter notre Service Consommateurs 0.825.05.44.44.
