MODE D'EMPLOI FKM 2400 A1 FLORABEST

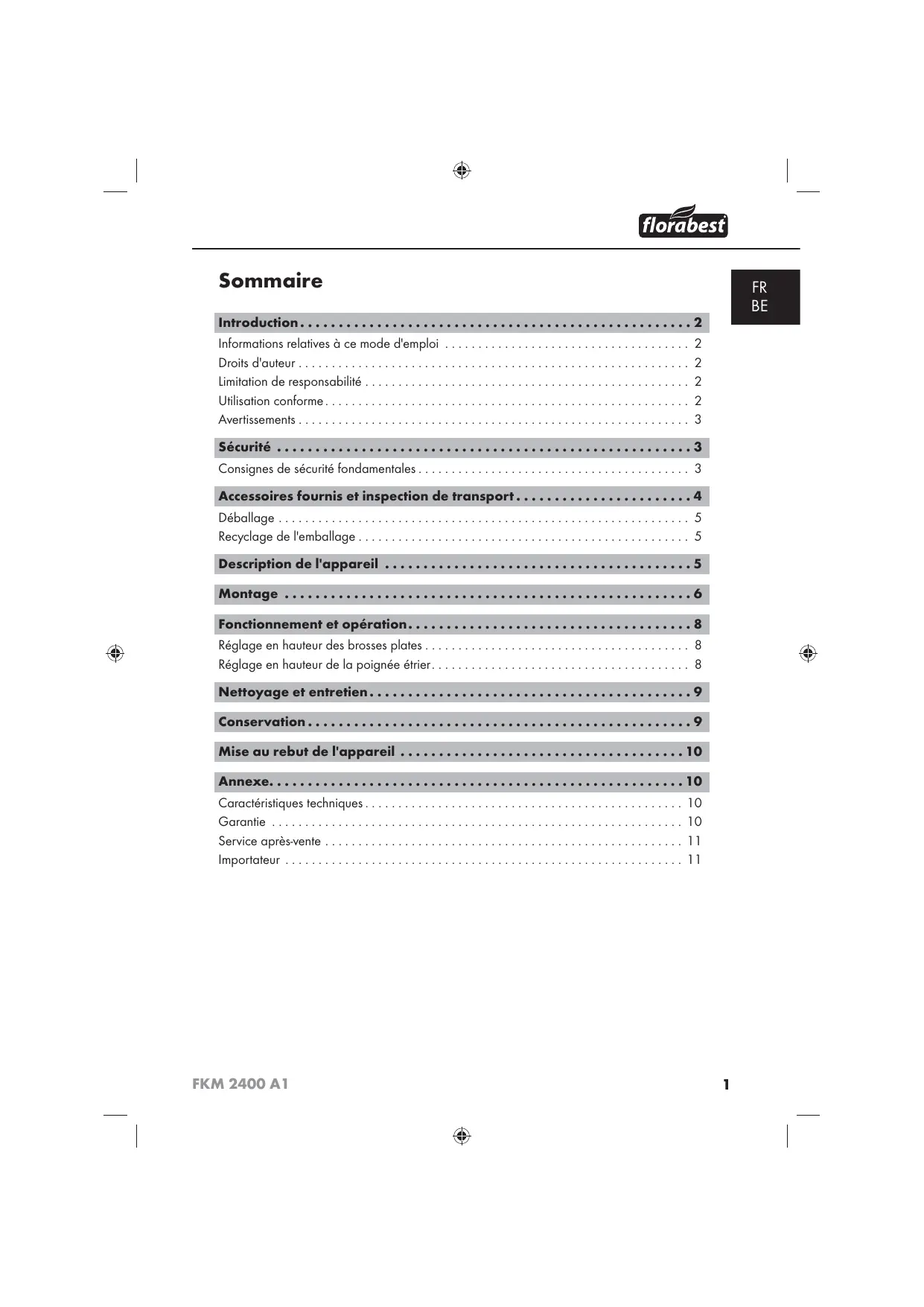

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Informations relatives à ce mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Droits d'auteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limitation de responsabilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Avertissements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Consignes de sécurité fondamentales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Accessoires fournis et inspection de transport . . . . . . . . . . . . . . . . . . . . . . . 4 Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Recyclage de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Fonctionnement et opération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglage en hauteur des brosses plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglage en hauteur de la poignée étrier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Conservation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Mise au rebut de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Annexe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Importateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FKM 2400 A1

Informations relatives à ce mode d'emploi Ce mode d'emploi fait partie intégrante de la machine à balayer FKM 2400 A1 (désignée ci-après par appareil) et vous donne des indications importantes sur l'usage conforme, la sécurité, la structure, ainsi que l'opération de l'appareil. Le mode d'emploi doit en tout temps être accessible à proximité de l'appareil. Il doit être lu et employé par chaque personne chargée de l'opération de l'appareil. Conservez ce mode d'emploi et remettez-le au nouveau propriétaire de l'appareil. Droits d'auteur Cette documentation est protégée par les droits d'auteur. Toute reproduction ou réimpression, y compris sous forme d'extraits, ainsi que la reproduction des illustrations, y compris dans un état modifié, n'est autorisée qu'avec l'autorisation écrite du fabricant. Limitation de responsabilité L'ensemble des informations, données et remarques techniques se rapportant au raccordement et à l'opération contenues dans le présent mode d'emploi sont conformes au dernier état lors du passage en presse en tenant compte de nos expériences passées et de nos connaissances en toute bonne foi. Aucune prétention ne peut être dérivée des indications, photos et descriptions contenues dans le présent mode d'emploi. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'un non-respect du mode d'emploi, d'un usage non conforme, de réparations non conformes, de modifications effectuées sans autorisation ou de l'usage de pièces de rechange non agréées. Utilisation conforme La machine à balayer est exclusivement destinée à balayer les surface planes et sèches, telles que par ex. les voies d'accès, terrasses, cours, etc. L'appareil est uniquement destiné à l'usage privé et non à l'usage commercial. Tous dommages résultant d'une manipulation abusive ou non conforme, du recours à la force ou d'une modification non autorisée ne sont pas couverts par la garantie. Toutes prétentions résultant de dommages découlant d'une utilisation non conforme à l'usage prévu, de réparations inappropriées, de modifications apportées sans autorisation ou de l'utilisation de pièces de rechange non agréées, ne seront pas prises en compte. L'utilisateur est seul à assumer le risque.

Les avertissements suivants sont utilisés dans ce mode d'emploi : AVERTISSEMENT Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse. Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse. ► Voilà pourquoi il est important de suivre les instructions figurant dans cet avertissement pour éviter que des personnes ne soient blessées. ATTENTION Un avertissement de ce niveau de danger signale un dommage matériel potentiel. Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels. ► Suivre les instructions dans cet avertissement pour éviter tous dommages matériels. REMARQUE ► Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil. Sécurité Ce chapitre contient des consignes de sécurité importantes se rapportant à la manipulation de l'appareil. Cet appareil est conforme aux consignes de sécurité prescrites. Une utilisation non conforme peut provoquer des accidents et des dégâts matériels. Consignes de sécurité fondamentales Pour assurer la manipulation de l'appareil en toute sécurité, veuillez respecter les consignes de sécurité suivantes : ■ Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. ■ Les enfants doivent être surveillés afin d'éviter qu'ils jouent avec l'appareil. FKM 2400 A1

■ Il faut contrôler le bon état de marche et la sécurité d'opération de l'appareil avec les accessoires de travail. Si l'appareil ne se trouve pas dans un état irréprochable, il ne doit pas être utilisé.

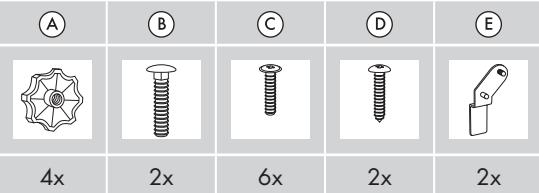

■ L'opérateur doit utiliser l'appareil en bonne et due forme. Il doit tenir compte des conditions locales et en travaillant, respecter les tiers, en particulier les enfants. ■ L'appareil n'est pas destiné à balayer les substances nocives pour la santé. ■ L'appareil n'est pas destiné à balayer les liquides. ■ Ne pas balayer les objets brûlants ou incandescents, tels que par ex. les cigarettes, allumettes ou similaires. ■ Si vous retirez du verre, du métal ou d'autres matériaux du bac collecteur, veuillez utiliser des gants résistants. ■ Ne jamais balayer des liquides explosifs, des gaz inflammables ou des acides ou des solvants ! Il s'agit notamment de l'essence, de diluant pour peinture ou de fuel, qui peuvent former des vapeurs ou des mélanges explosifs en cas de tourbillonnement avec l'air, par ailleurs de l'acétone, des acides et des solvants non dilués, car ils agressent des matériaux utilisés sur l'appareil. Accessoires fournis et inspection de transport L'appareil est équipé par défaut des composants suivants : ▯ 1 x pièce supérieure de la poignée étrier ▯ 1 x pièce inférieure de la poignée étrier ▯ 1 x machine à balayer avec bac collecteur ▯ 2 x brosses plates ▯ 1 x mode d'emploi

REMARQUE ► Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. ► En cas de livraison incomplète ou de dégâts résultant d'un emballage non approprié ou du transport, veuillez prendre contact avec la hotline du SAV (voir chapitre Service après-vente).

♦ Prélever l'appareil et le mode d'emploi du carton. ♦ Retirer tous les matériaux d'emballage. AVERTISSEMENT ► Les matériaux d'emballage ne sont pas un jouet et ne doivent donc pas être considérés comme tels. Il y a un risque d'étouffement. Recyclage de l'emballage L'emballage protège l'appareil de tous dommages éventuels au cours du transport. Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement et de recyclage, de sorte qu'ils peuvent être recyclés. Le retour de l'emballage dans le cycle des matériaux permet d'économiser les matières premières et réduit la formation de déchets. Recyclez les matériaux d'emballage qui ne sont plus utilisés en conformité avec les règles locales en vigueur. REMARQUE ► Dans la mesure du possible, conservez l'emballage d'origine pendant la période sous garantie, afin de pouvoir emballer l'appareil en bonne et due forme pour l'expédition si vous étiez amené à faire valoir la garantie. Description de l'appareil Pièce supérieure de la poignée étrier

Pièce inférieure de la poignée étrier

Vis de réglage pour le réglage en hauteur des brosses plates

Bac collecteur FKM 2400 A1

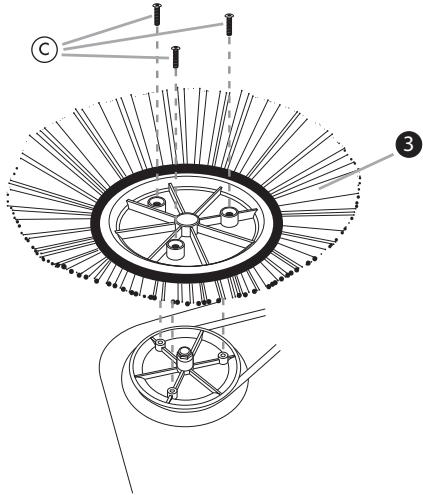

REMARQUE ► Les brosses plates 3 et le matériel de montage se trouvent dans le bac collecteur 5 . Etape 1 ♦ Vissez les brosses plates 3 avec resp. 3 vis sur les disques de réception.

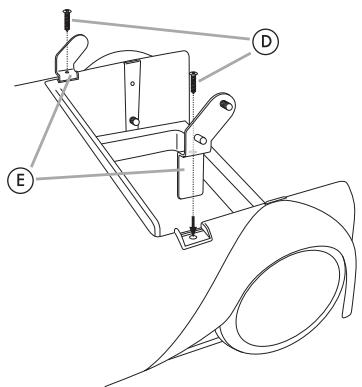

Etape 2 ♦ Insérez les fixations pour poignée étrier vissez-les à l'aide des vis de fixation .

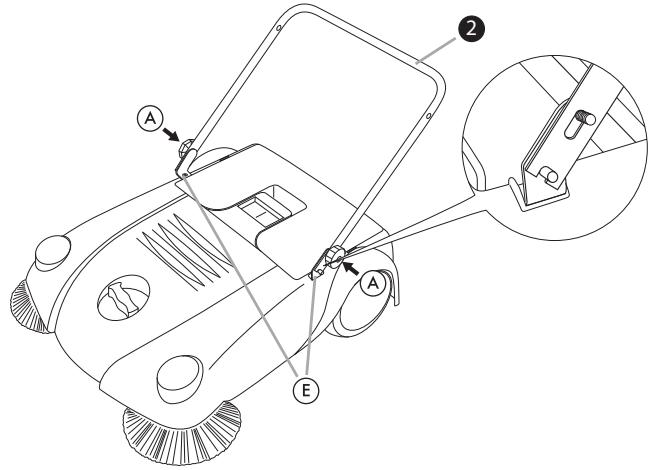

dans la fente de réception et FKM 2400 A1 Etape 3

♦ Insérez la partie inférieure de la poignée étrier 2 sur les fixations pour poignée étrier et vissez-les à l'aide de 2 écrous de fixation .

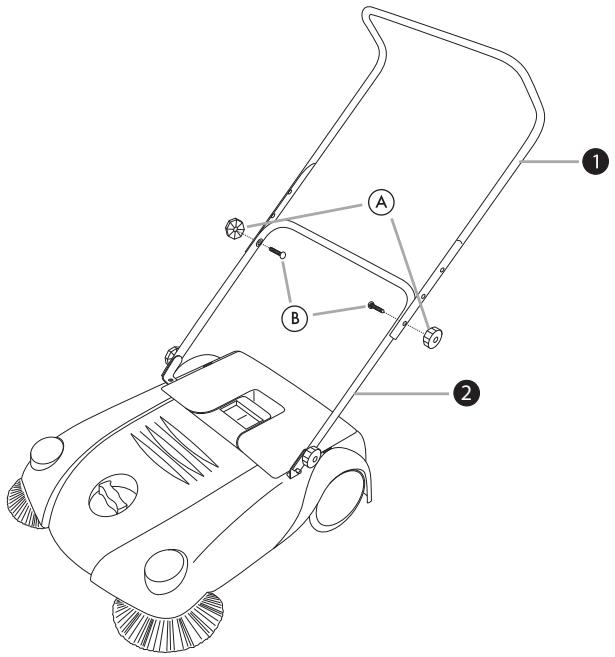

Etape 4 ♦ Insérez la partie supérieure de la poignée étrier sur la partie inférieure de la poignée étrier 2 et vissez-la à l'aide de 2 vis de montage 2 écrous de fixation .

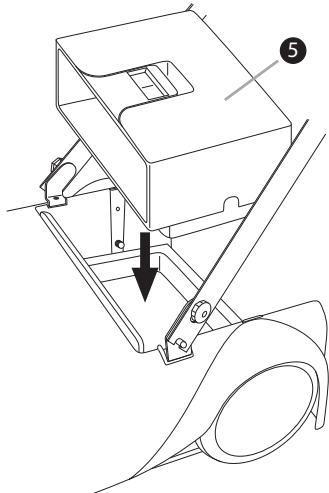

♦ Insérez le bac collecteur 5 dans la machine à balayer.

Fonctionnement et opération Le fait de pousser la machine à balayer déclenche la rotation des brosses plates et des brosses de balayage 3 à l'aide des entraînements à courroie. Les brosses plates rotatives 3 balaient la saleté vers le milieu. La saleté est ensuite ramassée par les deux brosses de balayage et transportées vers le bac collecteur 5 . Réglage en hauteur des brosses plates Selon le domaine d'application et l'usure, les brosses plates 3 peuvent être réglées en continu en hauteur. Pour ce faire, tournez la vis de réglage 4 vers la droite, pour lever les brosses plates 3 ou vers la gauche, pour abaisser les brosses 3 plates. Réglage en hauteur de la poignée étrier La poignée étrier peut être réglée en trois niveaux d'env. 99 – 95 – 90 cm. Retirez les écrous de fixation et les vis de fixation correspondantes

Selon les besoins, sélectionnez l'un des 3 trous de la pièce supérieure de la poignée étrier et vissez la poignée étrier à l'aidedes écrous de fixation et des vis de fixation .

FKM 2400 A1 Nettoyage et entretien

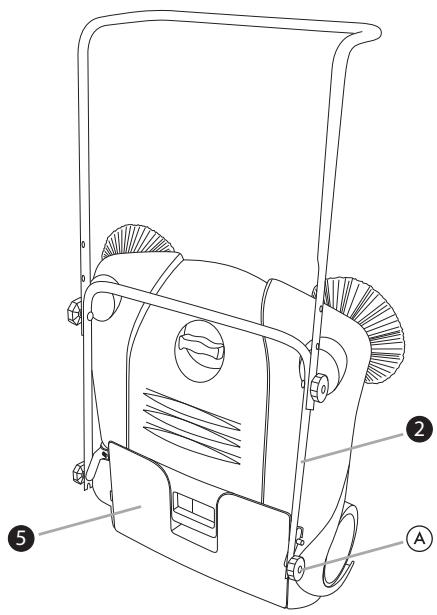

ATTENTION Dommages potentiels de l'appareil. ► N'utilisez pas de produits de nettoyage agressifs ou abrasifs, car ils peuvent endommager la surface du boîtier. Nettoyez le boîtier et le bac collecteur 5 avec un chiffon légèrement humecté et un détergent doux. Il est recommandé de couper les feuilles, herbes et petites branches, qui se sont coincés dans les brosses plates 3 et les brosses de balayage à l'aide d'un couteau ou de ciseaux et de les supprimer ultérieurement. Conservation Videz le bac collecteur 5 avant de le ranger. Pour ranger l'appareil de la manière la moins encombrante possible, la poignée étrier peut être repliée et l'appareil posé sur le bac collecteur 5 . Pour ce faire, desserrez les écrous de fixation au niveau de la partie inférieure de la poignée étrier 2 et tirez-la vers vous. La poignée étrier peut maintenant être repliée.

Mise au rebut de l'appareil

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respecter les règlements actuellement en vigueur. En cas de doute, veuillez contacter l'organisme chargé de l'élimination. Recyclez tous les matériaux d'emballage en bonne et due forme. Annexe Caractéristiques techniques Largeur de travail 67 cm Capacité du bac collecteur 13,7 l Puissance de balayage (à 4 km/h) Dimensions (L x l x h) Poids env. 2400 m2/h env. 66 x 67 x 99 cm env. 8,8 kg Garantie Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. REMARQUE ► La garantie couvre uniquement les défauts de matériel ou de fabrication, à l'exclusion des dommages subis au cours du transport, des pièces d'usure ou des dommages sur les pièces fragiles, comme les commutateurs. Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La période de garantie n'est pas prolongée par l'exercice de la garantie. Ceci s'applique également aux pièces remplacées et réparées. Les dommages et défauts qui sont éventuellement déjà présents à l'achat doivent être notifiés dès le déballage, au plus tard deux jours après la date d'achat. Après expiration du délai de garantie, les éventuelles réparations seront payantes.
