MODE D'EMPLOI GUARDIAN PRO 2 KIDDY

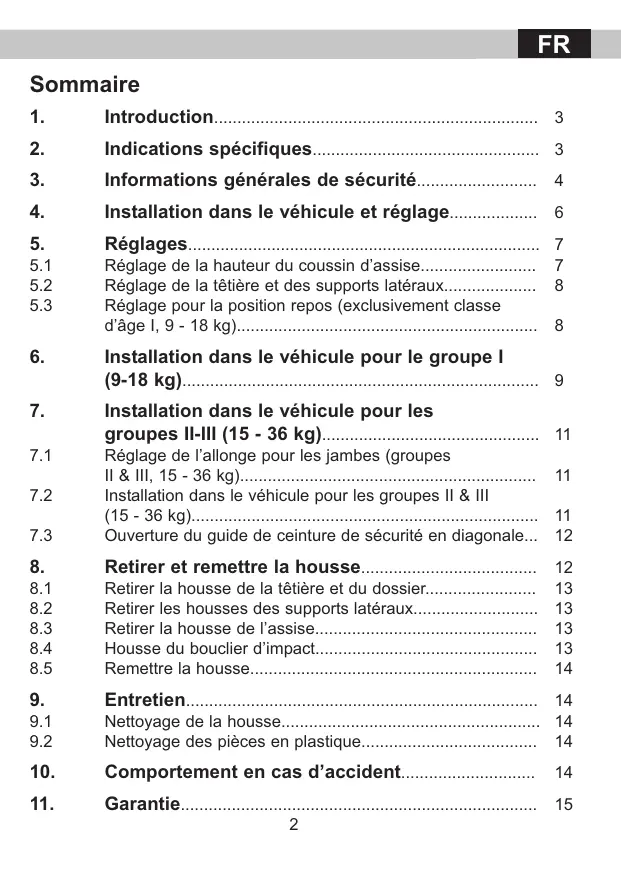

Notice de l’utilisateur

Informations générales de sécurité 4

Indications spécifiques 3

Installation dans le véhicule et réglage 6

Réglage de la hauteur du coussin d’assise Réglage de la têtière et des supports latéraux Réglage pour la position repos (exclusivement classe d’âge I, 9 - 18 kg)

Installation dans le véhicule pour le groupe I

Installation dans le véhicule pour les groupes II-III (15 - 36 kg) 11

Réglage de l’allonge pour les jambes (groupes

II & III, 15 - 36 kg) 11 Installation dans le véhicule pour les groupes II & III (15 - 36 kg) 11 Ouverture du guide de ceinture de sécurité en diagonale... 12

Retirer la housse de la têtière et du dossier

Retirer les housses des supports latéraux Retirer la housse de l’assise Housse du bouclier d’impact Remettre la housse

Nettoyage de la housse 14

Nettoyage des pièces en plastique 14

Retirer et remettre la housse 12

Notice de l’utilisateur « kiddy guardian pro 2 »

Nous sommes très contents que vous ayez choisi d’acheter le siège enfant

« kiddy guardian pro 2 » équipé d’un système de retenue (A).

Le siège « kiddy guardian pro 2 » est un nouveau produit de notre nouvelle ligne Pro qui grâce au matériau ultra performant et résistant vous offre la plus haute sécurité pour protéger au mieux votre enfant contre les chocs latéraux. Votre siège enfant est aussi équipé d’un kiddy absorbeur de chocs

(F) qui veille à protéger parfaitement votre enfant en cas de choc frontal.

Afin que le siège enfant « kiddy guardian pro 2 » assure une sécurité maximale à votre enfant, vous devez obligatoirement suivre les indications décrites dans la notice de l’utilisateur.

Les pièces de votre « kiddy guardian pro 2 » indiquées dans cette notice, sont suivies d’une lettre et sont expliquées au point du même nom.

2. Informations spécifiques

Le siège « kiddy guardian pro 2 » a été contrôlé et homologué conforme à la norme actuelle ECE-R44/04. Il a obtenu l’autorisation de construction de groupe « universel ». Ce qui signifie qu’il peut être utilisé dans tous les véhicules dont les sièges sont équipés d’une ceinture à trois points, conformément à la norme ECE 16 ou aux normes standard équivalentes.

Le siège enfant « kiddy guardian pro 2 » est conçu pour les groupes I à III, c’est-à-dire pour les enfants d’un poids de 9 à 36 kg (de 9 mois env. à 12 ans env.) ou d’une taille de 1,50 m max. groupes:

groupe I: 9 kg – 18 kg groupes II: 15 kg – 25 kg groupes III: 22 kg – 36 kg

FR Il faut utiliser le bouclier d’impact (M) adapté aux enfants d’un poids d’env.

9 – 18 kg (cela correspond à un âge de 9 mois à 4 ans env.). Veillez à la bonne utilisation du coussin d’assise (K) (Voir point 5.1). Veuillez toutefois vous référer aux recommandations du constructeur du véhicule que vous trouverez dans le guide d’utilisation de votre véhicule ou contactez votre concessionnaire.

3. Informations générales de sécurité

Lisez attentivement la notice de l’utilisateur avant toute première installation du système de retenue. Une mauvaise utilisation peut

être dangereuse pour votre enfant.

Beaucoup de blessures, qui pourraient être facilement évitées, sont dues à une méconnaissance de la notice.

Le système de retenue doit toujours être utilisé pour des enfants d’un poids de 9 à 18 kg avec le bouclier d’impact correspondant (M) et le coussin d’assise (K).

Utilisez exclusivement ce système de retenue pour des enfants des classes de poids I – III de 9 kg à 36 kg max.

Vérifiez avant chaque voyage que le système de retenue (A) est correctement réglé par rapport à la taille de l’enfant. Ne réglez jamais le siège enfant pendant le voyage.

Assurez-vous que toutes les pièces sont correctement enclenchées.

Sécurisez toujours le système de retenue (A) par la ceinture 3 points du siège du véhicule.

FR Assurez-vous qu’aucune pièce du système de retenue (A) n’est coincée dans les portes ou le réglage des sièges du véhicule.

Veillez surtout dans les combis et les caravanes à ce que le système de retenue (A) soit facilement accessible par un tiers en cas d’accident.

La ceinture doit toujours être bien tendue. Lors d’un accident, les charges des parties du corps augmentent d’un quart si la ceinture n’est pas tendue. Veuillez vérifier la position correcte du fermoir de la ceinture de sécurité du véhicule.

Ne laissez jamais votre enfant sans surveillance dans ce siège enfant avec système de retenue (A). Ne posez pas d’objets lourds sur la tablette arrière, ils pourraient provoquer des blessures graves en cas d’accident.

Si vous utilisez dans la voiture le système de retenue (A) vide, vérifiez toujours qu’il est bien sécurisé par la ceinture à 3 points du véhicule comme indiqué ci-dessus.

Toute modification apportée aux systèmes de retenue (A) est interdite. L’effet de protection peut en être diminué ou disparaître complètement. En cas de difficultés, contactez votre revendeur agréé ou adressez-vous directement au fabricant.

Préservez le système de retenue (A) des rayons du soleil, celui-ci pourrait devenir brûlant et inconfortable.

N’utilisez jamais le système de retenue (A) sans que la ceinture à 3 points soit correctement enclenchée conformément à la norme ECE

16 ou aux normes similaires.

Vérifiez que le système de retenue (A) soit bien installé dans le véhicule comme indiqué dans la notice.

FR Lors de longs voyages, faites des pauses pour votre enfant et veillez

à ce qu’il ne sorte pas de la voiture côté voie de roulement sans surveillance. Utilisez la sécurité enfant des portes du véhicule, si celui-ci en est équipé.

N’utilisez plus le système de retenue (A) si des éléments ont été endommagés ou se sont rompus à la suite d’un accident (vitesse supérieure à 10 km/h) ou de toutes autres circonstances. (Voir point

10) Il est interdit d’utiliser un autre passage de la ceinture que celui prescrit par le fabricant.

4. Installation dans le véhicule et réglages

Veuillez lire attentivement l’utilisation des systèmes de retenue (A) dans le guide d’utilisation de votre véhicule.

Le système de retenue (A) « kiddy guardian pro 2 » peut être utilisé sur chaque siège du véhicule équipé d’une ceinture à 3 points (Fig. 1).

Le siège « kiddy guardian pro 2 » peut également être mis dans l’autre sens (dos face à la route) sur les sièges du véhicule équipés d’une ceinture à 3 points (Fig. 1).

Si le fabricant du véhicule autorise des systèmes de retenue sur le siège passager avant, ce dernier doit être dans la position la plus reculée vers l’arrière.

Si un appui-tête pose problème lors de l’installation, mettez ce dernier sur la position la plus haute ou retirez-le (Fig. 2).

Le dossier (c) mobile du « kiddy guardian pro 2 » permet de bien caler le siège enfant dans le siège du véhicule. Réglez le dossier du siège du véhicule en fonction du siège enfant. 6

5.1 Réglage de la hauteur du coussin d’assise

Pour les enfants de 9 à 18 kg, le siège « kiddy guardian pro 2 » doit

être équipé d’un bouclier d’impact (M) et du coussin d’assise (K) correspondant correctement positionné (Fig. 3).

Le « kiddy guardian pro 2 » est équipé d’un coussin d’assise (K) qui garantit une adaptation parfaite à la taille de l’enfant de 9 mois env. jusqu’à l’âge de quatre ans (9 à 18 kg) grâce à une modification de la hauteur du siège.

La hauteur du coussin d’assise (K) peut être ajustée en fonction de la taille de votre enfant sur deux niveaux et cela procure un bien meilleur confort d’assise aux jeunes enfants.

Pour régler le coussin d’assise, veuillez procéder comme indiqué ci-après: Niveau A: de 9 à 13 kg (9-18 mois env.), coussin plié (Fig. 4+5)

Niveau B: de 13 à 18 kg (18 mois env. – 4 ans), coussin déplié (Fig. 6+7)

Le coussin d’assise (K) doit toujours être bien fixé, pour ce faire, passez les pattes sous les appuie-bras (D) du siège et attachez-les aux boutons-pression extérieurs de la housse (Fig.8).

Afin de positionner correctement la position de l’assise grâce au coussin d’assise (K), vous devez également positionner correctement la têtière (G) réglable. N’utilisez le coussin d’assise (K) qu’avec le bouclier d’impact.

5.2 Réglage de la têtière et des supports latéraux

FR Le « kiddy guardian pro 2 » vous propose un nouveau système de réglage qui s’adapte parfaitement à la taille de votre enfant, grâce à ce système, vous réglez la têtière (G) et les supports latéraux (H) en une seule étape.

Lorsque la tempe de l’enfant se trouve au milieu de l’emplacement le plus

étroit de la têtière (G) cela signifie que l’assise est correcte (Fig. 10).

Pour régler la têtière (G) et les supports latéraux (H), actionnez la poignée pour ajustement de la hauteur (Q) au dos de la têtière (G), en tirant légèrement celle-ci vers l’extérieur et remontez ou abaissez ensuite la têtière (G) selon la hauteur souhaitée (Fig. 11).

Vérifiez toujours si tout est bien enclenché en pressant légèrement la têtière

(G) vers le bas. 5.3 Réglage pour la position repos (exclusivement pour groupe I, 9-18kg)

Le siège « kiddy guardian pro 2 » peut être utilisé en position repos garantissant ainsi une assise plus confortable et sécurisée surtout lors de longs trajets.

La position repos ne peut être utilisée que pour les enfants du groupe I (9kg-18kg) et toujours avec le bouclier d’impact.

Pour placer en position repos, ouvrez tout d’abord la ceinture de sécurité du véhicule.

Tirez sur le siège « kiddy guardian pro 2 » le plus possible vers l’avant de façon à pouvoir rabattre vers l’arrière l’arceau (E) situé de l’autre côté du siège (Fig. 12).

Poussez ensuite votre siège kiddy afin qu’il puisse être adossé au dossier du véhicule.

FR L’arceau (E) doit être complètement rabattu vers l’arrière de sorte que le siège enfant puisse être adossé au dossier du véhicule.

Ceci évite que le siège de l’enfant glisse vers l’arrière. (Fig. 13).

Vous pouvez ensuite basculer automatiquement le dossier du siège (C)

« kiddy guardian pro 2 » en position repos. Lorsque la têtière (G) du siège enfant est inclinée vers le siège du véhicule, vous êtes en position repos. (Fig. 9). Ne réglez jamais la position repos pendant le trajet. Arrêtez-vous, ouvrez la ceinture, modifiez la position de l’arceau (E) et du dossier du siège (C) et sécurisez de nouveau votre enfant (système de retenue) en repositionnant la ceinture de sécurité du véhicule.

Pour assurez la sécurité de votre enfant en position repos, procédez comme indiqué au point 6.

6. Installation dans le véhicule pour la classe d’âge I (9-18 kg)

Positionnez votre siège kiddy comme indiqué au point 4 sur le siège du véhicule.

Assurez-vous que votre siège kiddy et le coussin d’assise sont bien ajustés à la taille ou au poids de votre enfant (point 5).

Le « kiddy guardian pro 2 » est sécurisé par la ceinture à 3 points du véhicule grâce aux guides sangles du bouclier d’impact (N) (Fig. 14).

Pour le groupe I, votre « kiddy guardian pro 2 » doit toujours être utilisé avec le bouclier d’impact (M) correspondant et le coussin d’assise (K).

FR Placez l’enfant dans le siège et veillez à ce que les fesses de l’enfant soient bien adossées au dossier (C).

Poussez le bouclier d’impact (N) dans la fente du guide de l’assise (Fig. 15)

Poussez le bouclier d’impact jusqu’à ce qu’il soit le plus près possible du ventre de l’enfant.

Tendez à présent la ceinture à 3 points du véhicule de sorte qu’elle passe au-dessus du siège et s’enclenche directement dans le fermoir de la ceinture du véhicule (Fig. 16).

Veillez à encliqueter la languette de la ceinture dans le fermoir jusqu’à ce que vous entendiez un « déclic ».

Si le bouclier d’impact kiddy (M) possède des figurines, celles-ci doivent être placées au-dessus du bouclier pour faciliter le passage de la ceinture

(Fig. 17). Enfilez ensuite la ceinture abdominale dans les guides sangles rouges du bouclier (N). Tendez ensuite la ceinture abdominale (Fig. 18). Le bouclier doit être placé le plus près possible du ventre de votre enfant.

Enfilez ensuite la sangle diagonale dans les guides sangles du bouclier d’impact (Fig. 19).

Veillez à ce que les sangles soient placées correctement à plat sur l’enfant et non vrillées.

Tendez également la sangle diagonale (Fig. 19).

Assurez-vous avant le départ que la sangle diagonale et la sangle abdominale soient correctement placées sur le bouclier d’impact (M), bien tendues et non vrillées. Les sangles doivent être placées à plat au-dessus de la zone des guides sangles du bouclier (Fig. 19+20). Vérifiez régulièrement le bon fonctionnement de la ceinture.

7. Installation dans le véhicule pour les groupes II & III

FR L’utilisation sans bouclier de protection n’est autorisée que pour les enfants d’un poids de 15 kg minimum (env. 4 ans). Nous vous recommandons toutefois d’utiliser le bouclier d’impact (M) jusqu’à ce que votre enfant pèse 18 kg.

Retirez toujours le coussin d’assise (K) pour une utilisation sans bouclier d’impact (M).

7.1 Installation de l’allonge pour les jambes (groupes II-III, 15-36 kg)

En ajustant l’allonge pour les jambes (L), vous pouvez obtenir un bien meilleur confort d’assise pour votre enfant. L’allonge pour les jambes (L) peut être réglée en 4 différentes positions.

Tirez ou poussez l’allonge pour les jambes (L) dans la position souhaitée (Fig. 21) 7.2 Installation dans le véhicule (groupes II-III, 15-36 kg)

Positionnez votre kiddy comme indiqué au point 4 sur le siège du véhicule.

Assurez-vous que votre siège kiddy soit bien réglé à la taille de votre enfant

(point 5). Afin de sécuriser votre enfant avec la ceinture à 3 points du véhicule, procédez comme indiqué ci-après:

Tirez sur la ceinture du véhicule et placez la ceinture sous les deux appuie-bras (D) du siège.

Encliquetez la ceinture. Vérifiez que la ceinture soit bien encliquetée (Fig. 22) 11

FR Tendez la ceinture abdominale et placez la ceinture diagonale sur le côté du fermoir sous l’appuie-bras (D) (Fig. 23).

Prenez ensuite la ceinture de sécurité diagonale et insérez-la dans le guide rouge de ceinture de sécurité diagonale (B) ainsi que la têtière (H) (fig. 24 ; rep. 1). Désormais, tirez la ceinture en direction du cou de votre enfant puis vers l'arrière (fig. 24 ; rep. 2).

Veuillez vous assurer que la boucle soit utilisée en face du guide pour la ceinture de sécurité diagonale (B) (fig. 26).

Veuillez vous assurer que la ceinture est bien bloquée dans le guide pour la ceinture de sécurité diagonale (B) et non pas devant, au niveau du crochet

Veillez à ce que la ceinture ne vrille pas et ne comprime pas trop le corps de votre enfant. Veillez également à la position correcte du fermoir de la ceinture.

Tirez à présent sur le système de la ceinture (Fig. 26)

Vérifiez régulièrement le bon fonctionnement de la ceinture avant de faire de longs voyages.

7.3 Ouverture du guide de la ceinture de sécurité diagonale

Pour ouvrir le guide de ceinture de sécurité diagonale (B), appuyez vers le bas (fig. 27; rep. 1) puis, pour terminer, retirez la ceinture par le côté (fig. 27; rep. 2).

8. Retirer et remettre la housse

Votre kiddy doit toujours être utilisé avec sa housse d’origine.

Celle-ci est une composante essentielle du concept de sécurité. 12

8.1 Retirer la housse de la têtière et du dossier

FR La housse de la têtière et du dossier ne forment qu’une seule et même housse.

Mettez la têtière (G) sur la position la plus haute.

Ouvrez la hausse au niveau de la poignée de réglage de hauteur (Q) à l’arrière de la têtière et sous les deux guides-sangles de la ceinture de sécurité diagonale(B). Retirez la housse de la têtière (G) de l’arrière vers l’avant.

8.2 Retirer la housse des supports latéraux

Mettez la têtière (G) sur la position la plus basse. Ouvrez les fermetures derrière les supports latéraux. Vous pouvez à présent retirer les housses des supports latéraux (H) du bas vers le haut.

8.3 Retirer la housse de l’assise

La housse de l'allonge pour les jambes est fixée avec un élastique. Vous pouvez retirer, avec précaution, la housse par le haut.

Ouvrez ensuite les boutons-poussoirs, resp. les velcros, sous l'allonge pour les jambes et sous le siège.

Retirez la bande de maintien du dossier du siège (C) et retirez la housse par le haut.

8.4 Housse du bouclier d’impact

Il ne faut jamais enlever ou nettoyer la housse du bouclier d’impact.

Si le bouclier ou la housse sont endommagés, adressez-vous à votre revendeur agréé ou directement au fabricant. 13

8.5 Remettre la housse

Pour remettre la housse, suivez dans le sens inverse les étapes du retrait de la housse (Voir 8.1. – 8.3).

9.1 Nettoyage de la housse

La housse est une composante essentielle du concept de sécurité. Utilisez toujours les housses d’origine du fabricant. Si vous avez besoin de les remplacer, vous pouvez les commander chez votre revendeur.

La housse et la cordelette amovible avec les figurines peuvent être lavées à

30° (cycle délicat). Pas d’essorage. Pas de sèche-linge.

9.2 Nettoyage des pièces en plastique

Vous pouvez nettoyer les pièces en plastique avec un produit doux ou avec un chiffon humide. N’utilisez en aucun cas de produits détergents agressifs

10. Comportement en cas d’accident

En cas d’accident où la vitesse était supérieure à 10 km/h, il faut impérativement faire contrôler le siège par le fabricant pour déceler les dommages éventuels, celui-ci peut le remplacer gratuitement si nécessaire.

Ce siège « kiddy guardian pro 2 » est garanti pendant 2 ans contre les vices de fabrication ou de matériau. La garantie prend effet le jour de l’achat du produit.

Pour toute réclamation, il vous sera exigé un justificatif d’achat.

Cette garantie se limite aux systèmes de retenue utilisés de manière conforme et retournés dans un état propre et correct.

La garantie ne s’applique pas:

- aux apparitions d’usure naturelles ni aux dommages liés à une sollicitation excessive.

- aux dommages liés à une utilisation inappropriée ou non-conforme

Tissus: Tous nos tissus répondent à de hautes exigences en matière de tenue de couleur contre l’exposition aux UV. Toutefois tous les tissus passent lorsqu’ils sont soumis aux UV. Il ne s’agit donc pas d’un vice matériel mais d’une usure normale qui est exclue de la garantie. Si vous avez un souci lorsque votre produit est sous garantie, veuillez vous adresser immédiatement à votre revendeur agréé.

L’équipe kiddy vous souhaite ainsi qu’à votre enfant un bon voyage sécurisé.

CP II : 15 kg – 25 kg CP III : 22 kg – 36 kg
