VEGA - Motorisation de portail ADYX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VEGA ADYX au format PDF.
| Type de motorisation | A bras articulés |
| Type de portail compatible | Portail battant 2 vantaux |
| Alimentation secteur | 230 V AC - 50 Hz |
| Tension des moteurs | 24 V DC |
| Puissance par moteur | 50 W max |
| Poids max par vantail | 250 kg |
| Longueur max par vantail | 2,30 m |
| Ouverture totale max | 4,60 m |
| Angle d'ouverture | 90° a 120° |
| Moteur irréversible | Oui (verrouillage mécanique sans serrure) |
| Détection d'obstacle | Arrêt et inversion automatique |
| Fonction anti-vent | Oui |
| Niveau sonore | < 70 dB(A) |
| Batterie de secours | Incluse |
| Accessoires sans fil | Gyrophare LED, cellules photosensibles, télécommandes |
| Contenu du kit | 2 moteurs, 2 télécommandes, 1 gyrophare LED, 1 jeu de cellules, 1 batterie de secours, 1 antenne |
FOIRE AUX QUESTIONS - VEGA ADYX
Questions des utilisateurs sur VEGA ADYX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Motorisation de portail au format PDF gratuitement ! Retrouvez votre notice VEGA - ADYX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VEGA de la marque ADYX.
MODE D'EMPLOI VEGA ADYX
Manuel d'installation
CODE D'ENREGISTREMENT
22222
Pour enregistrer vos données sur notre website, veuillez écrire ce code dans le guide pour l'installation de www. adyx. fr
Sommaire
1.1 GLOSSAIRE DESTERMESTECHNIQUES 3 1.2 CONSEILS POUR L'EMPLOI 3
2.1 USAGE PRÉVU 5 2.2 COMPOSANTS INCLUS DANS L'EMBALLAGE 6 2.3 ACCESSOIRES (EN OPTION) 7 2.4 OUTILS POUR LE MONTAGE (NON COMPRIS DANS LE KIT) 8 2.5 CHARACTERISTIQUESTECHNIQUES DU MOTEUR 9 2.6 DIMENSIONS D'ENCOMBREMENT DE L'OPÉRATEUR 9
3 Installation de l'opérateur 10
3.1 VÉRIFICATIONS PRÉLIMINAIRES 10 3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) 11 3.2.1 DISPOSITIONS ÉLECTRIQUES 11 3.2.2 VISSERIE NÉCESSAIRE (NON COMPRISE DANS LE KIT) 12 3.3 PROCEDURE DE MONTAGE 12 3.3.1 INSTALLATION DES MOTEURS 12 3.3.2 POSITIONNEMENT DE LA BRIDE DE FIXATION DE L'OPÉRATEUR 13 3.3.3 DEVERROUILLAGE DE L'OPÉRATEUR 14 3.3.4 MONTAGE DE LA BRIDE DE FIXATION DE L'OPÉRATEUR 14 3.3.5 MONTAGE DE L'OPÉRATEUR 14 3.3.6 MONTAGE DU BRAS DETRANSMISSION ET DE LA BRIDE DE FIXATION CORRESPONDANTE......15 3.3.7 POSITIONNEMENT DE LA BRIDE DU VANTAIL 16 3.3.8 FIXATION DE LA BRIDE AU VANTAIL 16 3.3.9 POSITIONNEMENT DES ARRÊTS MÉCANIQUES 17 3.3.10 BLOCAGE DE L'OPÉRATEUR 17
4 Installation des accessoires (en OPTION) 18
4.1 INSTALLATION DU DISPOSITIF DE SIGNALISATION LUMINEUX 18 4.2 INSTALLATION DES PHOTOCELLULES 19 4.3 INSTALLATION DU SELECTIONUR A CLÉ 20
5 Connxions electriques 21

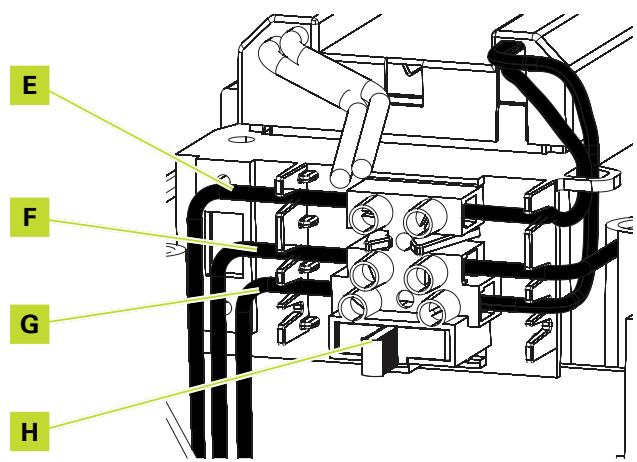

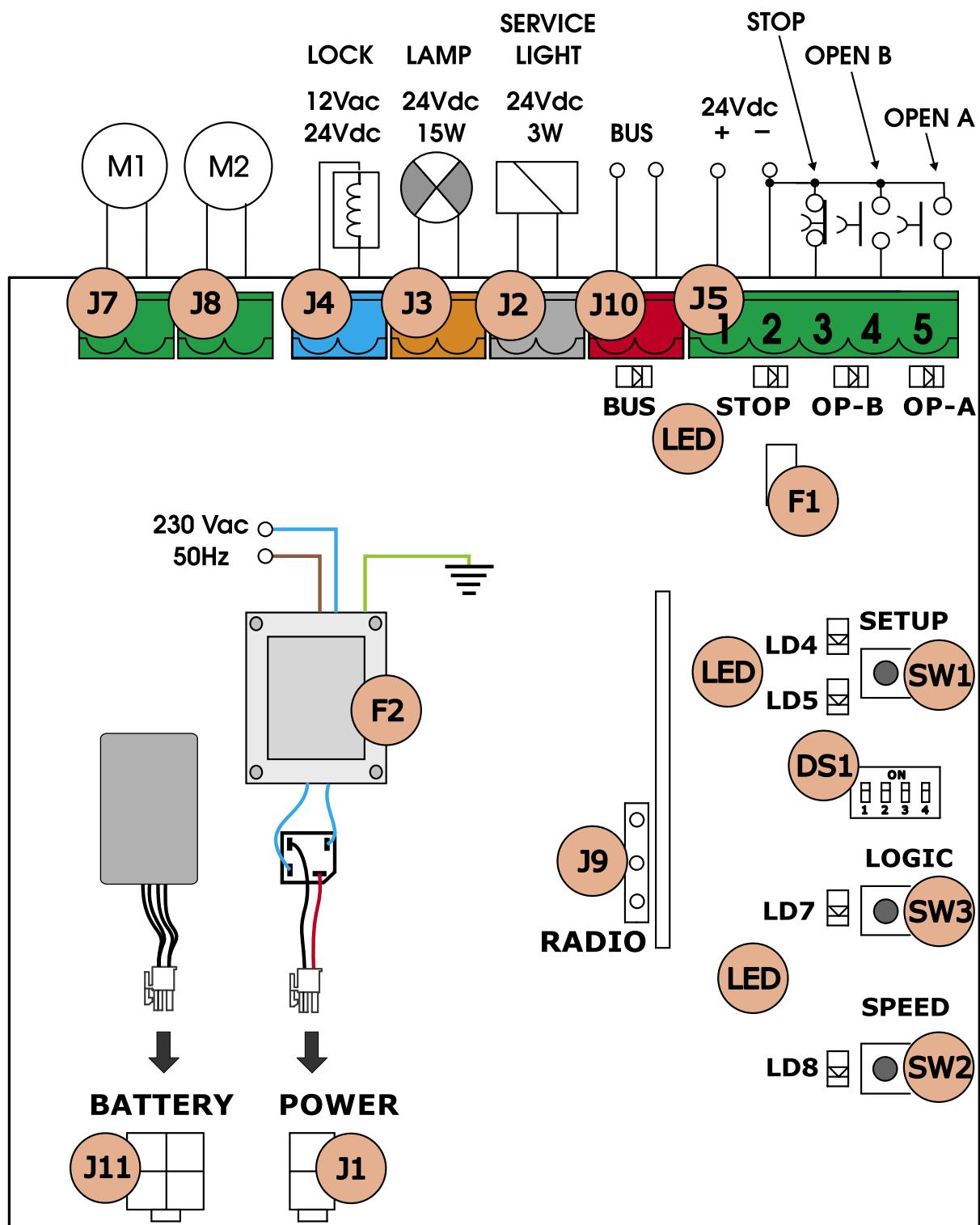

5.1 DESCRIPTION DES ARMOIRES ÉLECTRONIQUES 21 5.1.1 PRESENTATION DE LA PLATINE 21 5.1.2 CHARACTERISTIQUESTECHNIQUES 23 5.2 CABLAGE DE L'OPÉRATEUR 23 5.3 CABLAGE ELECTRIQUE DES MOTEURS 24 5.4 CABLAGE DES ACCESSOIRES (EN OPTION) 26 5.4.1 SELECTEURA CLE 26 5.4.2 DISPOSITIF DE SIGNALISATION LUMINEUX 27 5.4.3 PHOTOCELLULES 28 5.4.4 Connexion DE L'ECRAN (EN OPTION) 31 5.4.5 Connexion DES BATTERIES (EN OPTION) 32 5.4.6 Connexion DU MODULE DE FREQUENCY 32 5.5 RADIOCOMMANDES 33 5.5.1 MÉMORISATION DES RADIOCOMMANDES 33 5.5.2 PROCEDURE D'EFFACEMENT DES RADIOCOMMANDNES 33 5.6 PROGRAMMATION 34 5.6.1 PROGRAMMATION DE LA LOGIQUE DE FONCTIONNEMENT 34 5.6.2 PROGRAMMATION DE LA VITESSE DE FONCTIONNEMENT 34 5.6.3 VERIFICATION DES LEDs DE LA PLATINE 34 5.6.4 PROGRAMMATION DES DIP-SWITCHES 35 5.6.5 PRECLIGNOTEMENT 35 5.7 DÉTECTION D'UN OBSTACLE ÉLECTRONIQUE 36 5.8 PROGRAMMATION DES TEMPS (SETUP) 36 5.8.1LOGIQUES DE FONCTIONNEMENT 37
6 Interventions finales 38

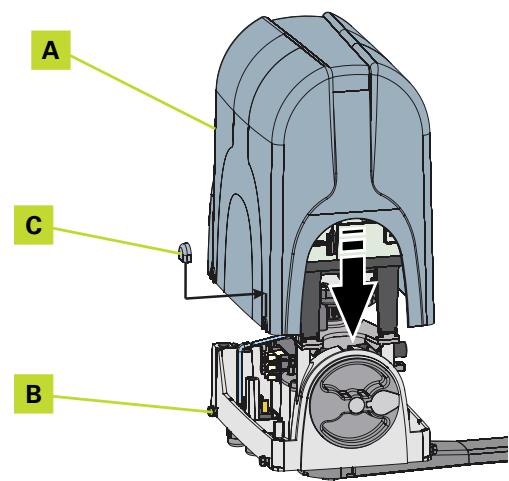

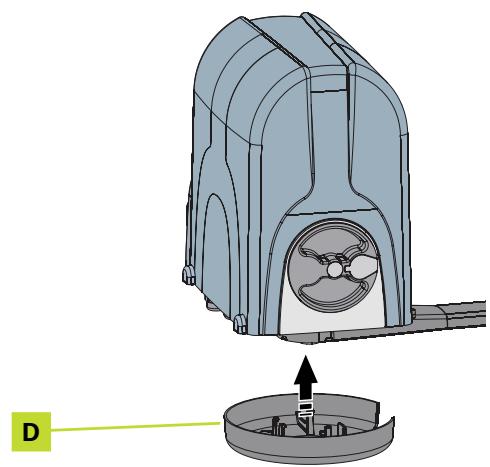

6.1 Montage du carter 38

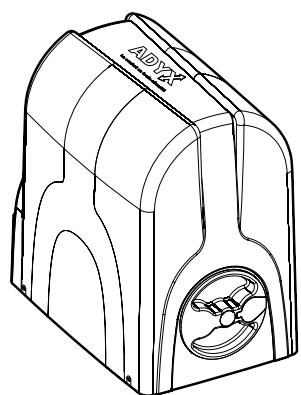

Opérateur
Dans ce manuel, on appelle opérateur l'ensemble des dispositifs mécaniques et électroniques qui ouvrent et ferment le vantail du portail.
BRAS de transmission
On appelle bras de transmission l'ensemble des pièces mécaniques qui connectent l'opérateur au vantage du portail.
Mode PAS à PAS (mode semi-automatique)
Lorsque les vantaux du portail sont en position de fermeture, une commande envoyée par la télécommande ou par un générateur d'impulsions quelconque permet l'ouverture du portail. Une seconde impulsion est nécessaire pour obtenir la fermeture du portail.
Mode automatique
Lorsque les vantaux du portail sont en position de fermeture, une commande envoyée par la télécommande ou par un générateur d'impulsions quelconque permet l'ouverture du portail. Le portail se refermera de lui-même après le temps de pause programme.
Temps durant lequel le portail s'ouvre et se ferme.
Deverrouillage de l'opérateur
Opération à effectuer en cas de coupure de courant pour l'actionnement manuel du vantail du portail. BLOCAGE DE L'OPÉRATEUR
Opération à effectuer pour rétablir la condition de travail de l'opérateur après le déverrouillage.
1.2 Conseils pour l'emploi
Lire attentivement le manuel d'installation avant de commencer le montage du moteur.
Conserver le manuel pour toute consultation future.
Ce moteur a été conçu pour l'usage indiqué dans ce manuel.
Toute autre utilisation risque de compromettre son efficacité et de représenter une source de danger.
Prévoir une ligne électrique protégée par un interrupteur automatique ou un fusible 10A.
Vérifier la présence d'un interrupteur différentiel de 30mA sur le tableau de distribution.
Vérifier l'efficacité de l'installation de mise à la terre.
La société ADYX décline toute responsabilité en cas d'utilisation impropre ou différente de l'usage prévu pour le moteur.
ADYX décline, en outre, toute responsabilité en cas de non-respect des instructions d'installation et de tous les conseils figurant dans ce manuel.
Les dispositifs de sécurité (photocellules) permettent de protéger les zones de danger contre tous les risques mécaniques liés à l'actionnement du moteur.
La société ADYX conseille d'installer le dispositif de signalisation lumineuse (clignotant).
Utiliser exclusivement des pièces de rechange et des composants originaux ADYX.
ADYX décline toute responsabilité au niveau de la sécurité et du bon fonctionnement du moteur, si l'on utilise des composants non originaux ADYX.
Ne pas modifier ni réparer des composants du moteur. L'utilisateur devra s'abstenir de toute tentative de réparation pour éviter les dysfonctionnements/défauts.
ADYX n'est pas responsable de la non-observation de la Bonne Technique durant la construction des fermétures à motoriser, ainsi que des déformations risquant de se produire au cours de l'utilisation.
Avant toute intervention sur l'installation, couper le courant (230 volts).
En cas de besoin, contacter le service d'assistance téléphonique ADYX au numéro 0892 69 00 34.
Seules les interventions ou les réparations prévues dans ce manuel sont admises.
2.1 Usage prévu
Le moteur permet d'automatiser des portails battants domestiques dont les vantaux atteignent une longueur de 2,5 m pour une ouverture maximum de
Elle est constituée par deux opérateurs électromécaniques alimentés à 24Vcc.
Le fonctionnement des opérateurs est géré par une centrale électronique de commande installée à l'intérieur d'un des deux opérateurs, construite pour commander l'actionnement de portails à un ou deux vantaux, avec une puissance maximum absorbée de 110W/120W pour chaque moteur.
Le système irréversible garantit le blocage mécanique du portail quand le moteur n'est pas en fonction.
Un déverrouillage manuel permet de manoeuvrer le portail en cas de nécessité.
Le fonctionnement correct et les caractéristiques déclarées dans ces instructions ne peuvent être obtenus qu'avec des accessoires et des dispositifs de sécurité ADYX.
L'automisme a été conçu et construit pour contrôler l'accès des véhicules. Éviter toute autre utilisation différente.

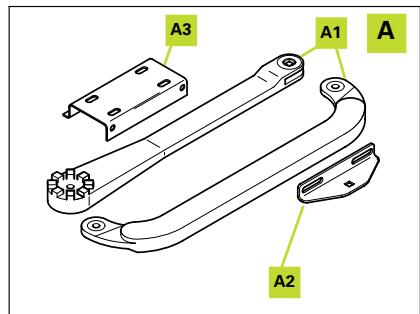

2.2 Composants INCLUS dans l'emballage
L'emballage est constitué par les dispositifs présents dans la figure ; à son ouverture, vérifier immédiatement que le contenu correspond et vérifier le parfait état des dispositifs.

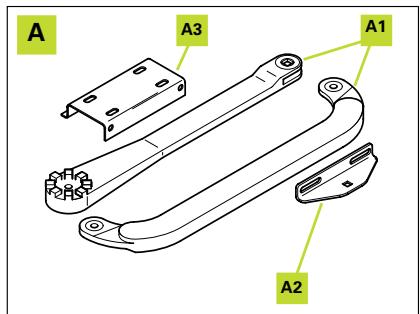

Supports

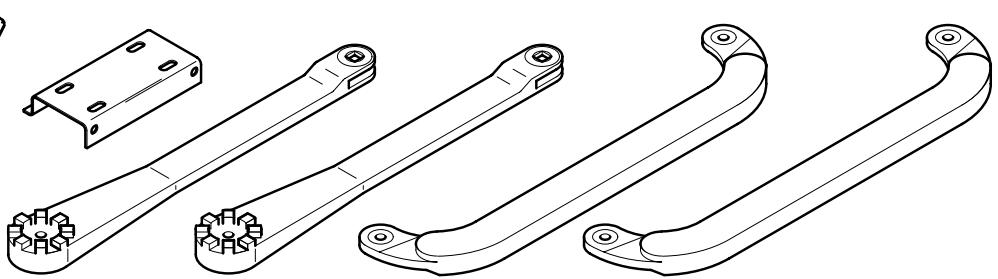

A1) Bras de transmission
A2) Bride de fixation du bras de transmission
A3) Bride de fixation de l'Opérateur

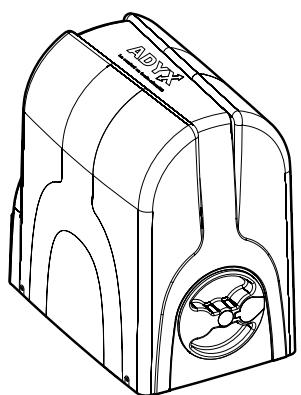

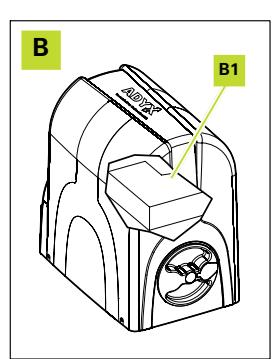

B Opérateur avec centrale électronique de commande
B1) Centrale électronique de commande

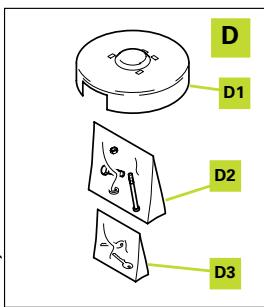

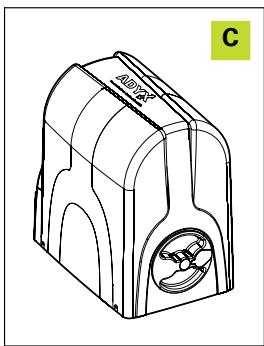

C Opérateur sans centrale électronique de commande D Visserie et Carter
D1) Carter inférieur
D2) Visserie, guide-câbles et arrêts mécaniques
D3) Clés de déverrouillage de
l'opérateur et caches pour les vis de fixation du carter de protection.

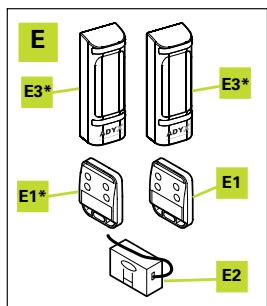

E Accessoires fournis

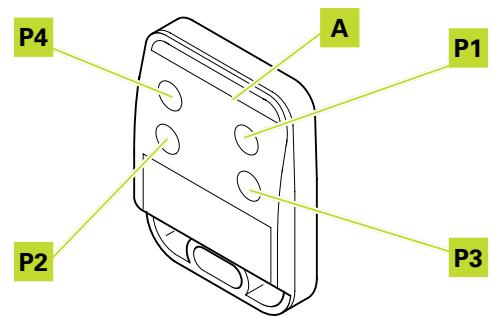

E1) Télécommande

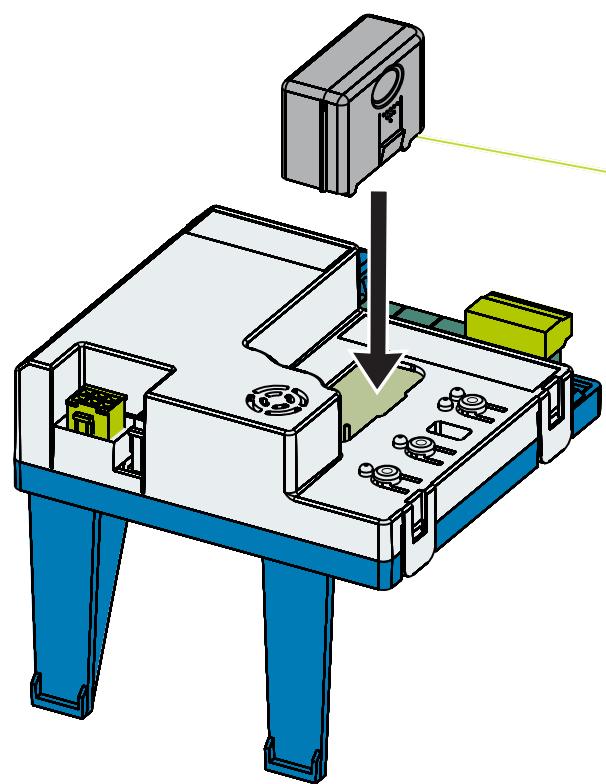

E2) Module de fréquence
E3) Paire de photocellules (option)
Manuel d'installation
DISPLAYABLES UNIQUEMENT SUR CERTAINES VERSIONS DU KIT
N. B: Le Kit ne comprend ni les vis ni les tasseaux de fixation de l'opérateur au mur et au portail.

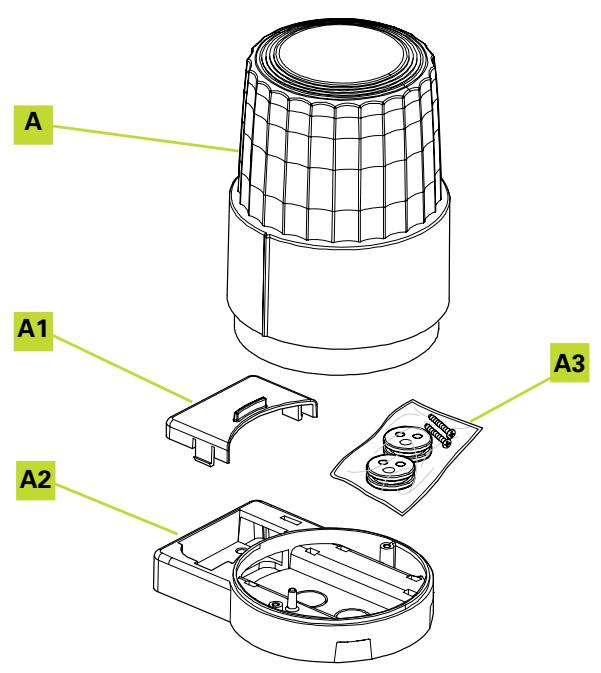

A Dispositif de signalisation lumineux
A1) Support de l'antenne A2) Support du dispositif de signalisation A3) Guide-câbles et vis

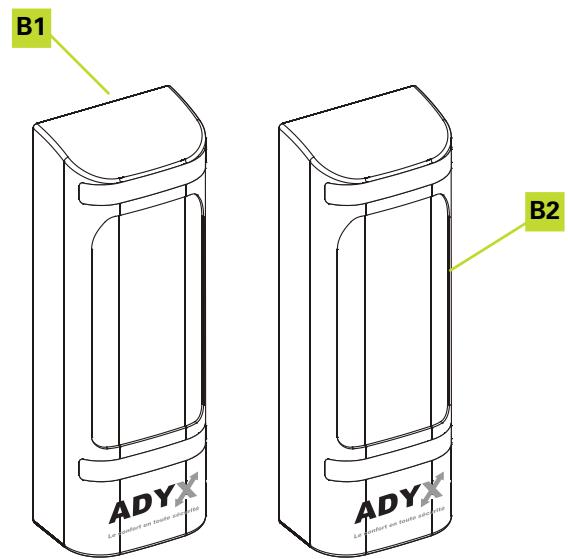

B1 Photocellule de l'Émetteur B2 Photocellule du Récepteur

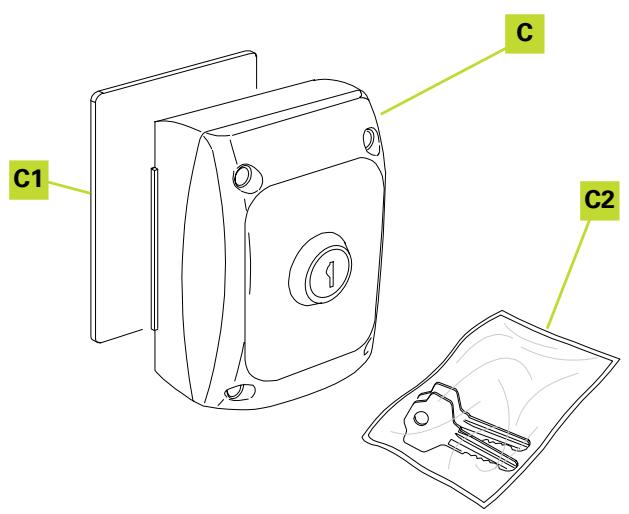

C Sélecteur à clé
C1) Entretoise gommée
C2) Clés

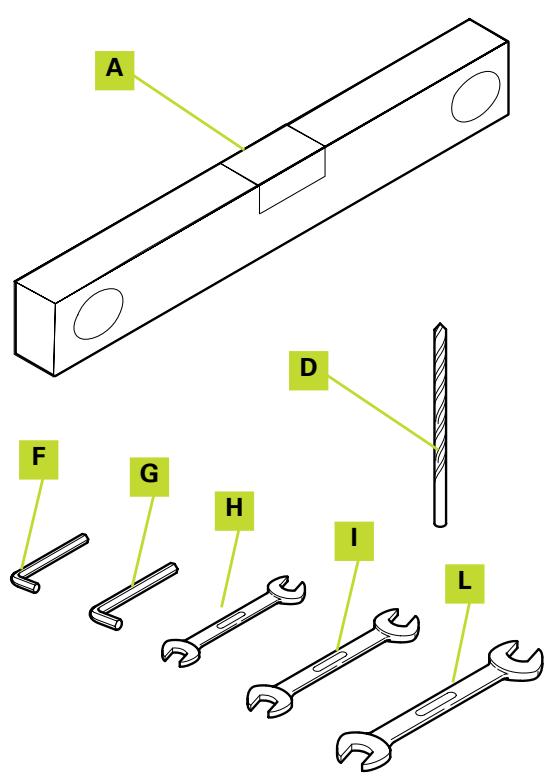

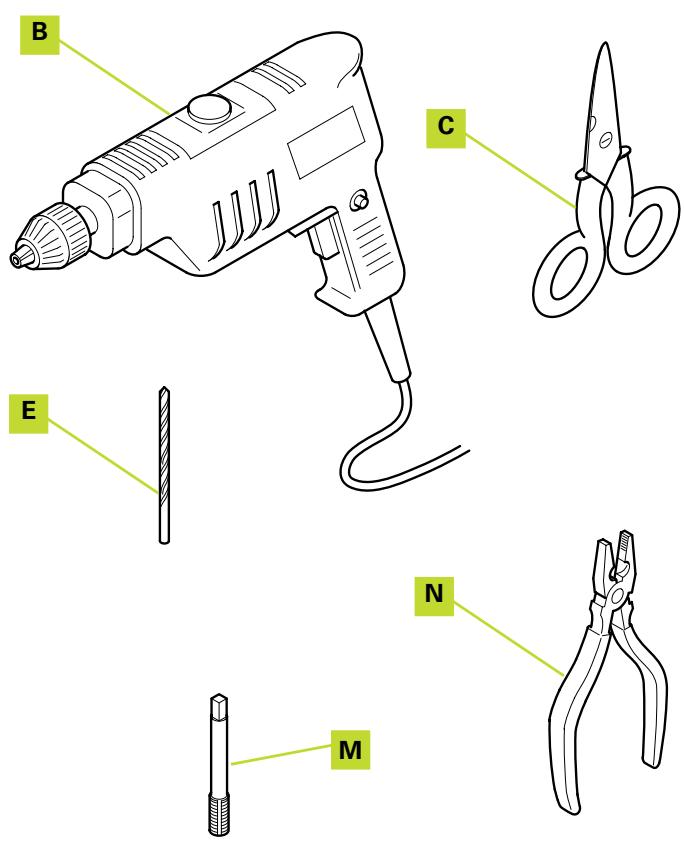

2.4 OUTILS pour le montage (NON compris dans le KIT)
A Niveau à bulle B Perceuse C Ciseau d'électricien D Foret béton (voir paragraphe 3.3.4) E Foret acier 6,75mm F Clé hexagonale (pour vis à six pans creux) 5 G Clé hexagonale (pour vis à six pans creux) 6 H Clé anglaise 13
Clé anglaise 17 L Clé anglaise 19 M Taraud (mâle) M8 N Pince universelle 0 Tournevis cruciforme P Tournevis plat Q Mètre ruban R Crayon

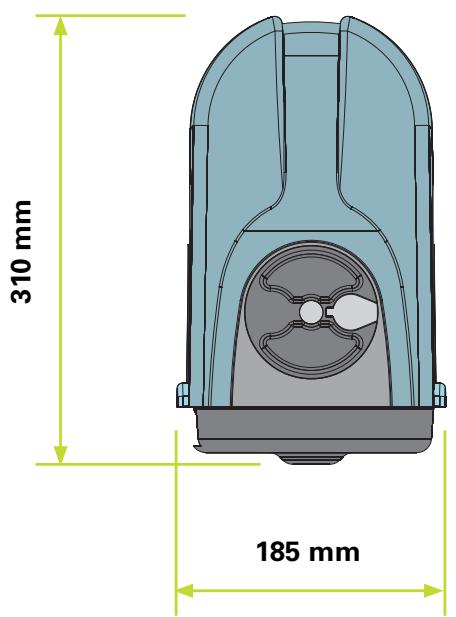

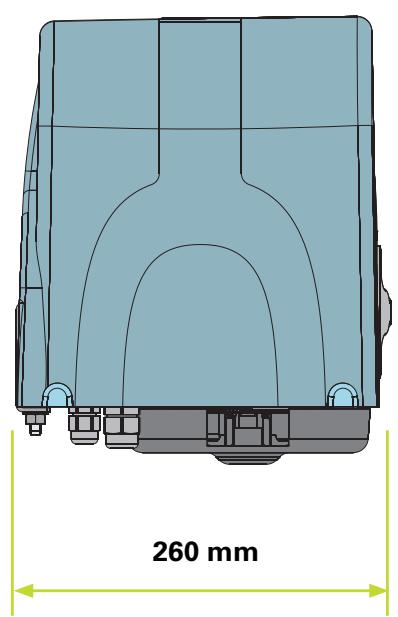

2.5 Caractéristiques techniques du moteur
| Alimentation | 230 V |
| Moteur électrique | 24 Vcc |
| Puisance absorbée maxi (par opérateur) | 120 W |
| Paire maxi | 250 N/m |
| Vitesse maxi angulaire | 13 %s |
| Longueur maxivantail | 2 m * |
| Poids maxivantail | 200 Kg |
| Fréquence d'utilisation à 20°C | 80 cycles/jour |
| Cycles consécutifs à 20°C | 30 |
| Degré de protection | IP44 |
| Température de fonctionnement | -20°C +55°C |
| Poids opérateur | 7 Kg / 8,7 Kg |
- 2,5m avec électroserrure
Conditions et exigences du portail
Pour un bon fonctionnement du moteur, la structure du portail doit posséder les caractéristiques suivantes:
Structure rigide et solide. - Mouvement de rotation régulier et uniforme des vantails, sans frottements. - Barre transversale rigide en acier, pour positionner les opérateurs à un minimum de 85 millimètres du sol.
On recommande d'effectuer les ouvrages de maçonnerie nécessaires, le graissage, etc., avant le montage et la motorisation.
A Opérateur avec centrale électronique de commande B Opérateur sans centrale électronique de commande C Lampe clignotante 24 Vcc (En option) D Photocellule de l'émetteur (En option) E Photocellule du récepteur (En option) F Sélecteur à clé (En option)
N. B: Éliminer obligatoirement la serrure du portail et/ou tout organe de blocage mécanique manuel.
3.2 Description de l'installation (standard)
Prévoir nécessairement un câble de 3 × 2,5 ~mm^2 protégé par un fusible ou un interrupteur automatique de 10 Ampères, pour amener la tension d'alimentation 230 V de l'habitation au portail.

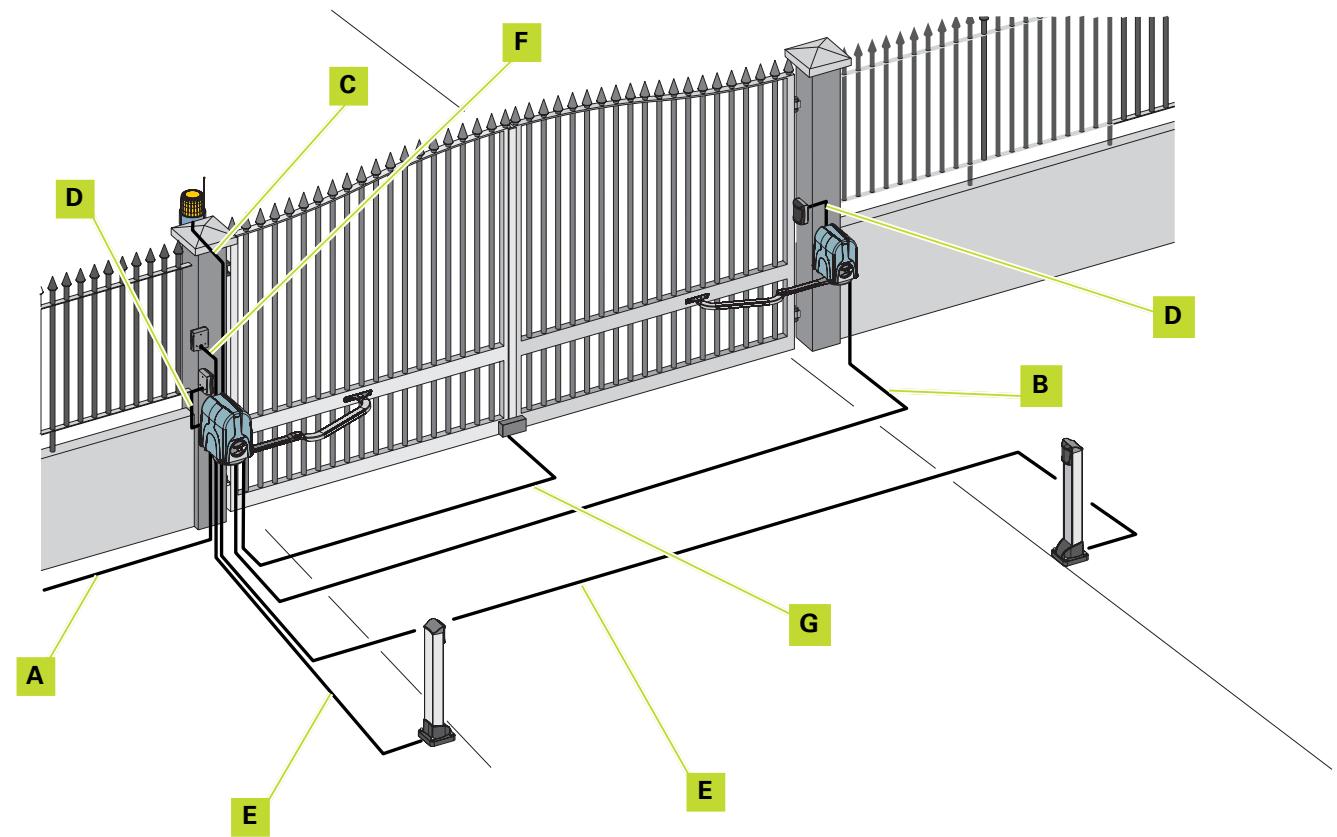

3.2.1 Dispositions électriques
| TYPE | DIAMÈTRE(mm 2) | QUANTITÉ | |
| A | Câbles d'Alimentation | Ø 2,5 | 3 |
| B | Câbles Opérateur | Ø 2,5 | 2 |
| C | Câbles Clignotant | Ø 1,5 | 2 |
| D | Câbles Photocellules | Ø 0,5 | 2 |
| E | Câbles Photocellules | Ø 0,5 | 2 |
| F | Câbles Sélecteur à clé | Ø 0,5 | 3 |
| G* | Câbles Électroserrure | Ø1 | 2 |
| * | Obligatoire pourvantail d'une longueur supérieure à 2 mètres | ||
Déterminer la longueur des câbles électriques suivant le type de connexion, ennant des mesures après l'installation des composants utilisés.
N. B. : Utiliser des glands ICTA d'un diamètre de 20 mm pour la protection des câbles.
3.2.2 Visserie nécessaire (NON comprise dans le KIT)
| APPLICATION | TYPE | QUANTITÉ | |
| VIS(AVEC TASSEaux ÉVENTUELS) | Brides de fixation des opérateurs | M8 | 8 |
| TASSEaux EN PLASTIQUE ET VIS CORRESPONDANTES | Fixation des photocellules | M5 | 4 |
| Fixation du bouton-poussoir à clé | M5 | 4 | |
| Fixation du dispositif de signalisation lumineux | M5 | 2 | |
| VIS | Brides de fixation des vantaux | M8 | 4 |
3.3 Procedure de montage
Commencer par le côté gauche.
Suivre les étapes de montage suivant la série chronologique décrite dans ce manuel.
Ensuite, procéder de la même manière pour le côté droit.

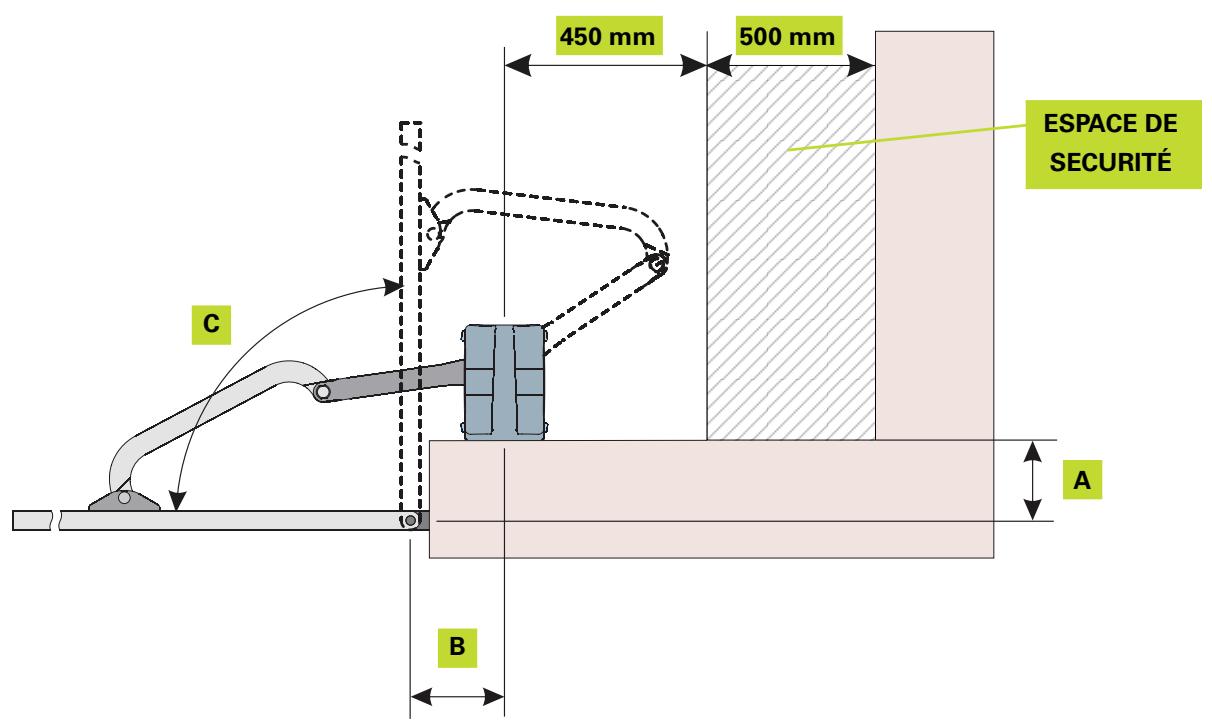

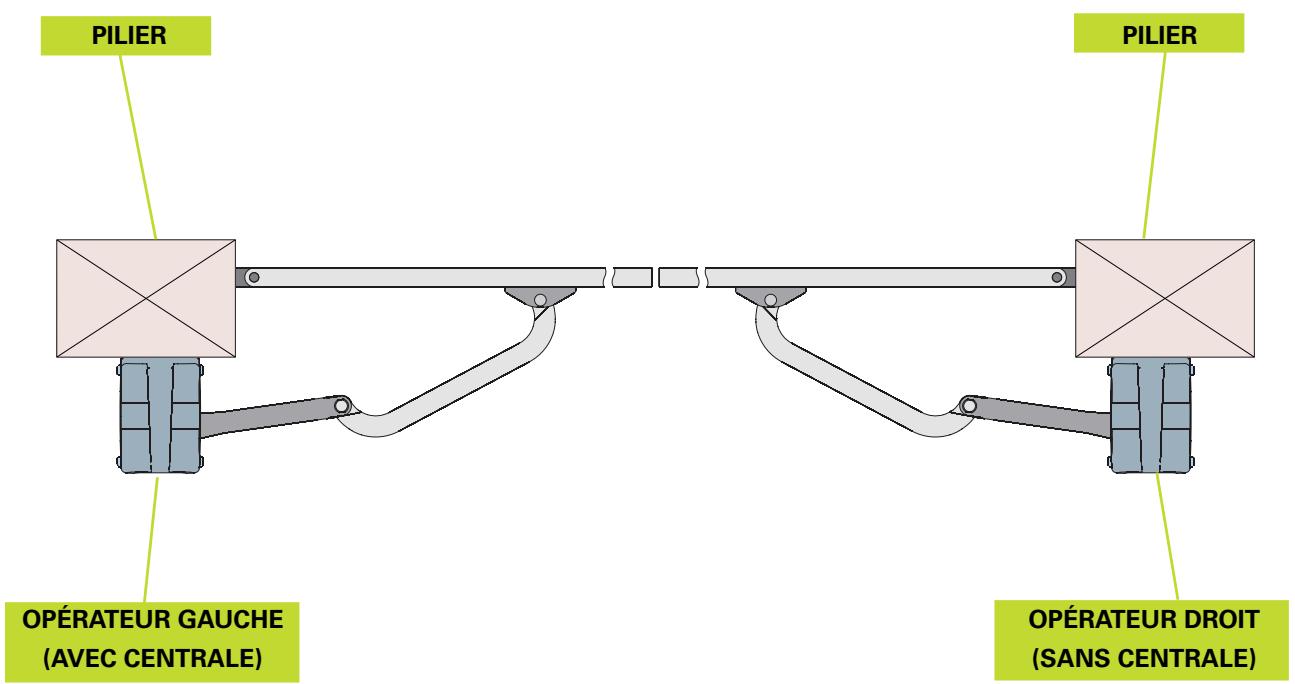

3.3.1 Installation des moteurs
| C | A | B |
| 90° | 20÷220 mm | 125÷165 mm |
| 120° | 20÷50 mm | 245÷275 mm |

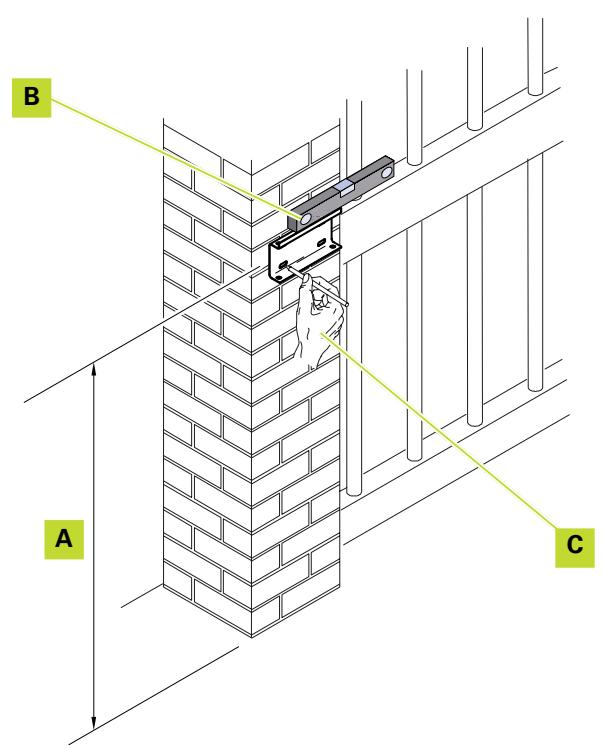

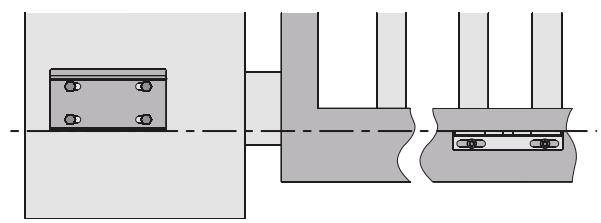

3.3.2 Positionnement de la BRIDE de fixation de l'opérateur
Déterminer la dimension en tenant compte du fait que le bord inférieur de la bride de fixation de l'opérateur doit être aligné sur le bord supérieur de la bride fixée au portail, suivant la figure ci-après.
Toujours considérer une hauteur du sol non inférieure à 85 mm.
B Vérifier l'horizontalité de la bride avec un niveau à bulle. C Après avoir déterminé la position de la bride de fixation de l'opérateur, tracer les contours de la bride et l'axe des 4 trous.
3.3.3 Déverrouillage de l'opérateur
Avant de procéder au montage de l'opérateur, déverrouiller le motoréducteur d'après la figure.
A Soulever le bouchon de protection de la serrure.
B Introduire la clé et la tourner en sens inverse horaire jusqu'à son arrêt.
Tourner la poignée de déverrouillage en sens inverse horaire jusqu'à son arrêt.

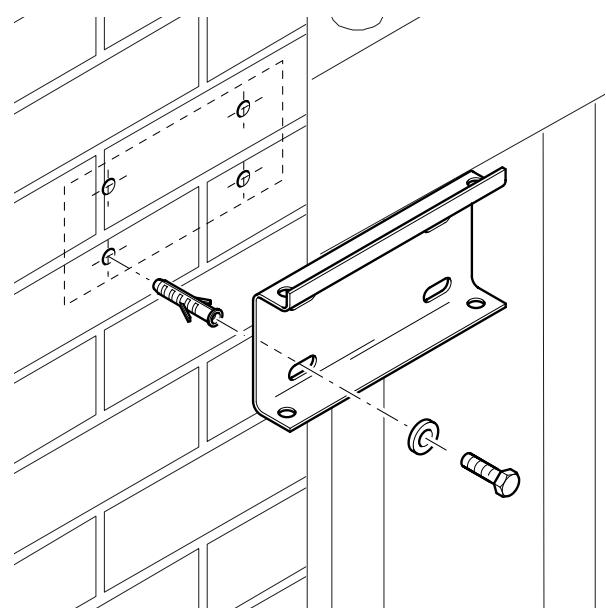

3.3.4 Montage de la BRIDE de fixation de l'opérateur
Réaliser les 4 trous dans la position déterminée précédemment. Suivant le type de pilier, procéder comme suit:
Pilier en acier: percer avec foret 6,75mm, tarauder avec un taraud male M8 et fixer la bride avec 4 vis M8.
Pilier en maconnerie: PERcer avec un foret indiqué pour les tasseaux utilisés et fixer la bride avec 4 vis M8.
Fixer la bride de fixation de l'opérateur sur une surface très lisse. Pour les piliers en maçonnerie, on fournit une contreplaque à sceller, en accessoire.

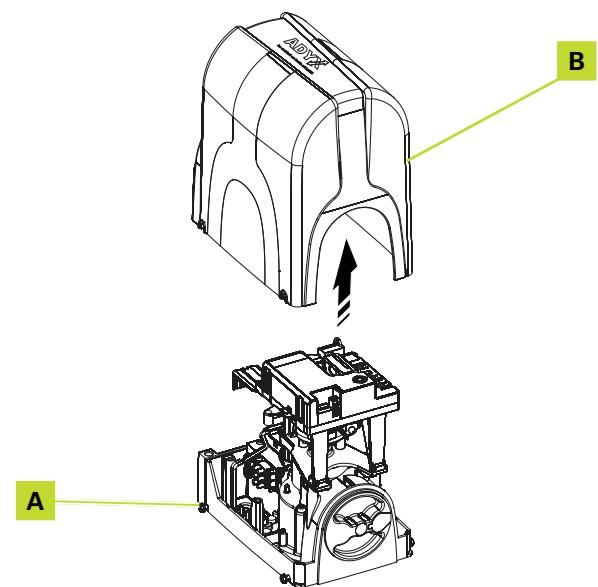

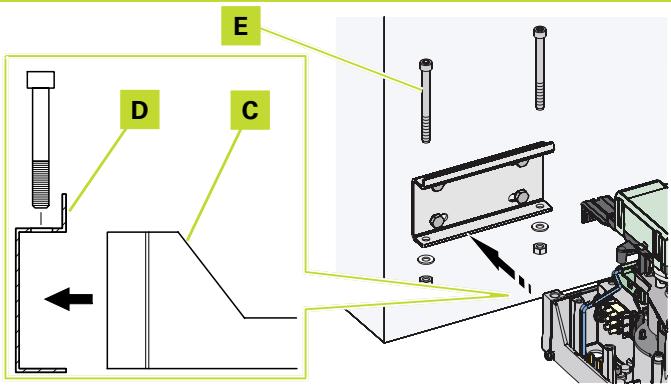

3.3.5 Montage de l'opérateur
Desserrer les quatre vis A de blocage du carter supérieur B puis l'extraire.
Positionner l'opérateur C sur la bride D et le fixer à cette dernière avec les deux vis M8 x 100 E ainsi que les écrous et rondelles fournis.

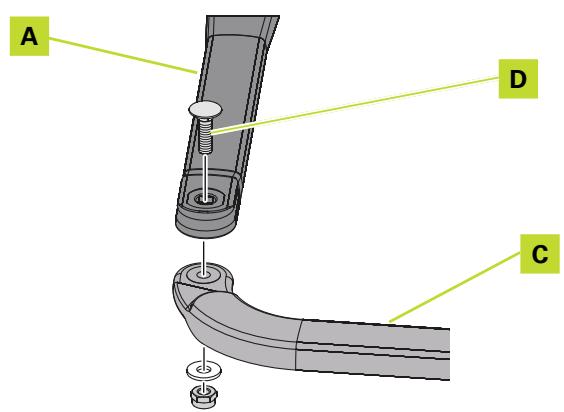

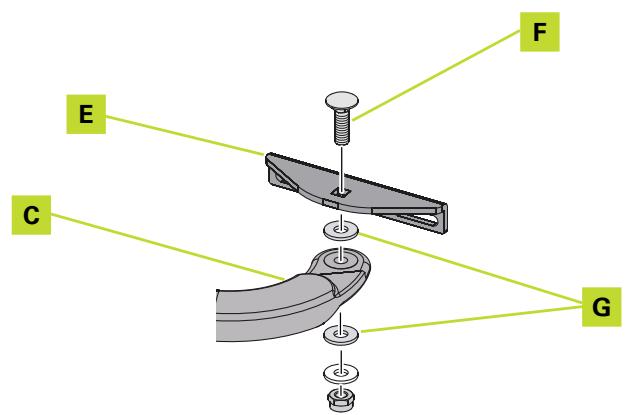

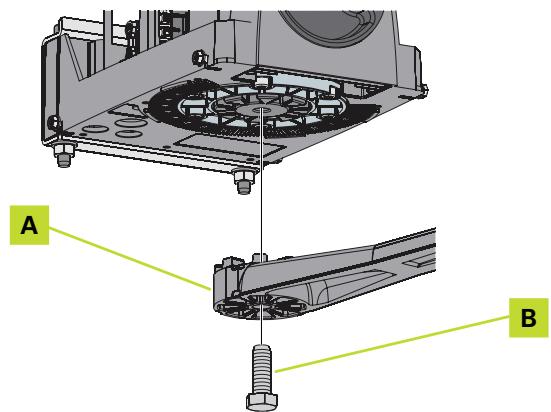

3.3.6 Montage du BRAS de transmission et de la BRIDE de fixation correspondante
Fixer le bras de transmission droit A à l'opérateur avec la vis M12x35 B fournie, d'après la figure.
Fixer le bras de transmission courbe C au bras de transmission droit A avec la vis à tête relevée M10x30 D ainsi que l'écrou et la rondelle fournis, d'après la figure.
Pour un bon fonctionnement, serrez la vis de fixation puis desserrez-la d'environ 1/2 tour pour permettre la rotation des bras sans frottements.
Monter le bras de transmission courbe C avec la bride de fixation sur l'levantail E avec la vis à tête relevée M10x30 F, l'écrou et la rondelle fournis, ainsi que les entretoises en plastique G, d'après la figure.
Pour un bon fonctionnement, serrer la vis de fixation puis la desserrer d'environ 1/2 tour pour permettre la rotation des bras sans frottements.

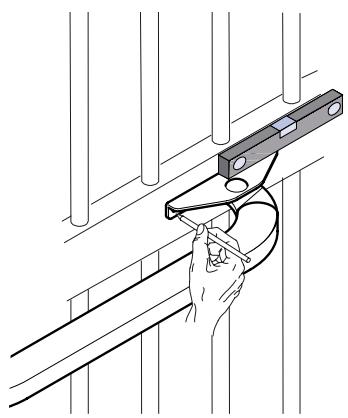

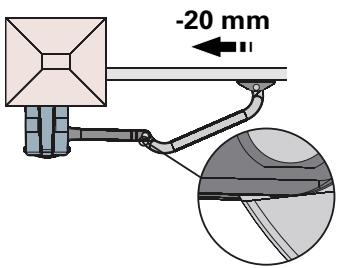

3.3.7 Positionnement de la BRIDE du vantail
Figure B
Aligner les bras qu'on vient d'assembler en poussant dans la zone centrale A jusqu'à leur arrêt, d'après la figure.
Pour faciliter l'opération d'alignement sur le bras courbe, on a réalisé deux arrêts.
Poser la bride antérieure contre l'avanantail d'après la Figure B, puis la faire reculer d'environ 20 mm d'après la Figure C.
Tracer, au niveau de l'axe de renforcement, les contours et les 2 trous de la bride du vantail, en vérifiant avec un niveau à bulle l'horizontalité du tout.

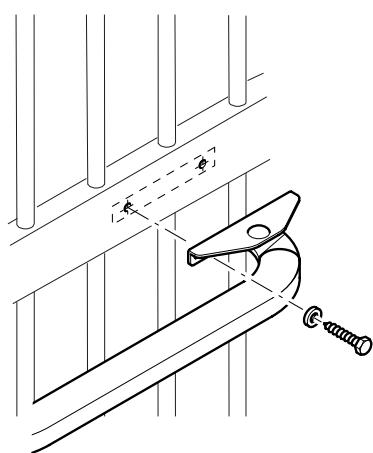

3.3.8 Fixation de la BRIDE au vantail
Réaliser les 2 trous dans la position déterminée avec un foret acier 6,75 mm, et tarauder avec un taraud majeur M8.
Fixer la bride du levantail sur la pièce de renforcement avec 2 vis M8 en suivant le tracé.
Actionner manuellement le vantail et vérifier qu'avec le vantail en position de fermeture, les deux bras ne se heurtent pas.
En présence de vantaux en bois, en aluminium ou en PVC, on conseille d'utiliser des tirants passants M8 avec des écrous et des rondelles ajustées. Si la structure du levantail l'exige, utiliser également des plaques de renforcement ajustées.

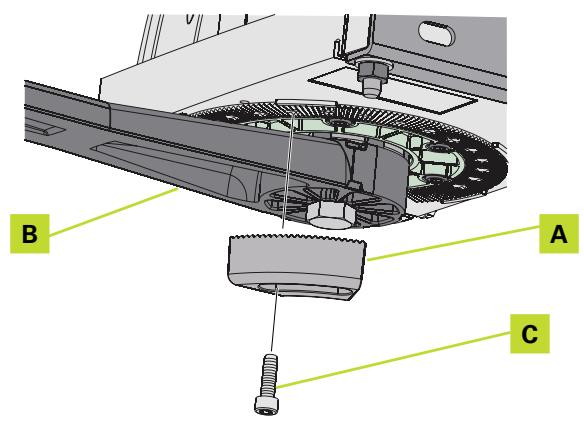

3.3.9 Positionnement des arrêts mécaniques
L'opérateur est fourni en série avec des arrêts mécaniques en ouverture et en fermeture pour faciliter les opérations d'installation, dans la mesure où cela évite de devoir réaliser les butées mécaniques. Les arrêts mécaniques sont fixés dans la partie inférieure de l'opérateur, accouplés à un secteur denté. Pour monter correctement les arrêts, procéder comme suit.
Amener manuellement l'levantail en position de fermeture.
Approcher le plus possible l'arrêt mécanique A du bras droit B puis le bloquer avec les deux vis de fixation M6x20 C.
Vérifier que le secteur denté est correctement accouplé.
Amener manuellement l'levantail en position d'ouverture et positionner le deuxième arrêt comme on l'indique ci-dessus.
N'utiliser l'arrêt mécanique en fermeture qu'en l'absence d'un arrêt mécanique duvantail en fermeture.
L'arrêt mécanique en fermeture ne garantit pas le blocage du vantail en cas de défoncement.
3.3.10 Blocage de l'opérateur
Au terme du montage, rétablissez le blocage du motoréducteur d'après la figure.
A Tourner la poignée de déverrouillage en sens inverse horaire jusqu'à son arrêt. B Tourner la clé en sens horaire jusqu'à l'arrêt, puis l'extraire. C Fermer le bouchon de protection

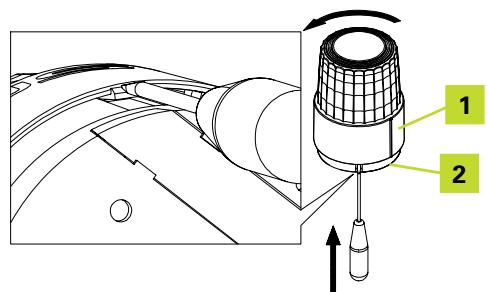

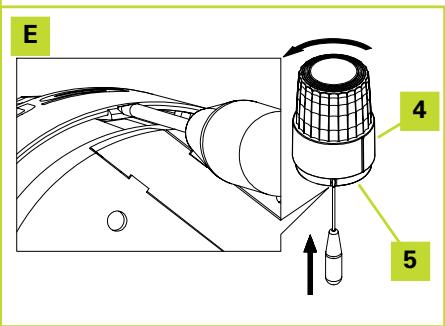

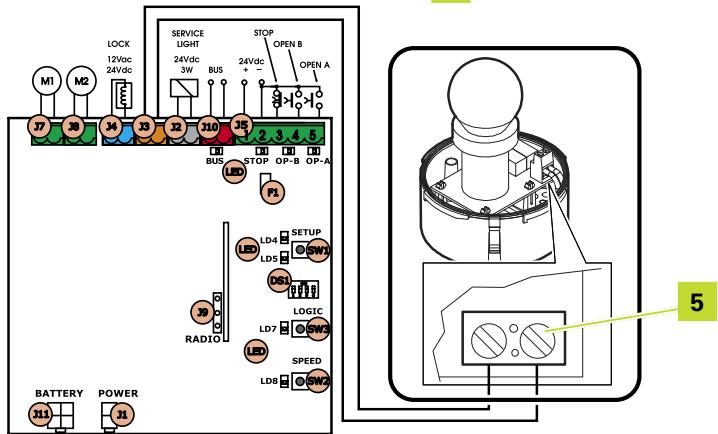

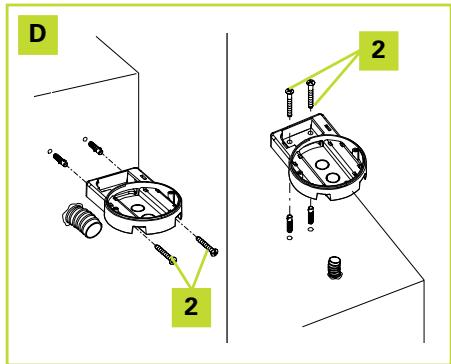

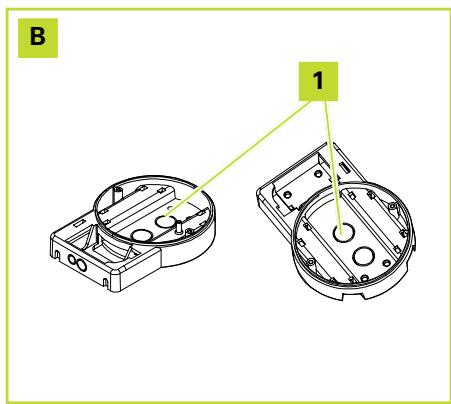

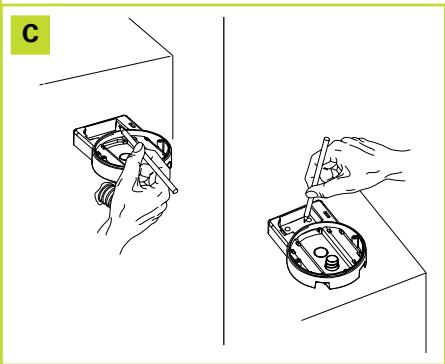

4.1 Installation du dispositif de signalisation lumineux

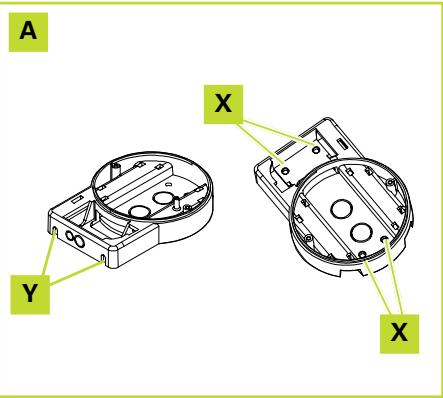

A Choisir une position du dispositif de signalisation lumineux à proximité du portail et facilement visible ; on peut le fixer sur une surface horizontale en utilisant les trous de fixation X, ainsi que sur une surface verticale en réalisant deux trous aux points Y avec une perceuse. B Avec un tournevis, casser sur le fond de la lampe clignotante, le bouchon 1 pour le passage des câbles. C Tracer les points de perçage en se servant du support comme référence et de manière à ce que le trou sur le fond corresponde à la sortie des câbles. D Réaliser les trous dans la position déterminée avec un foret béton de 5 mm et y introduire les tasseaux de 5 mm. E Fixer le support avec les vis 2.

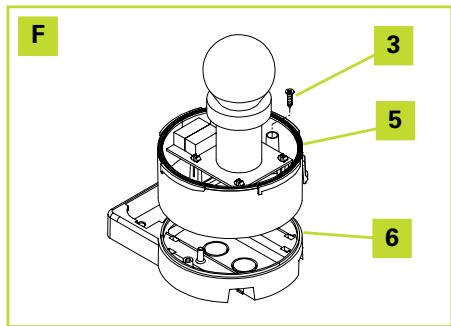

F Démonter la calotte 4 de la base de la calotte 5 avec un tournevis d'après la figure et tourner simultanément la calotte 4 en sens inverse horaire. G Fixer la base de la calotte 5 au support clignotant 6 avec les deux vis fournies 3.

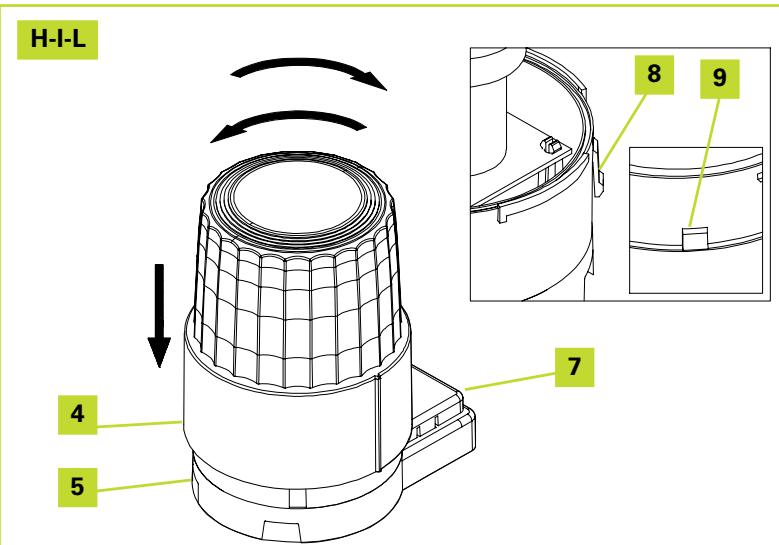

H Positionner le support de l'antenne 7. 1 Positionner la calotte 4 sur la base de la calotte 5 et la tourner légèrement en sens inverse horaire jusqu'à ce qu'elle pénétre dans son logement. Ensuite, la tourner en sens horaire jusqu'à son blocage complet. N. B. : Sur la base de la calotte se trouve une languette de blocage 8 qui doit s'accoupler à l'encastrement 9 réalisé sur la calotte 4. Pour la connexion électrique, voir le paragraphe 5.4.2.

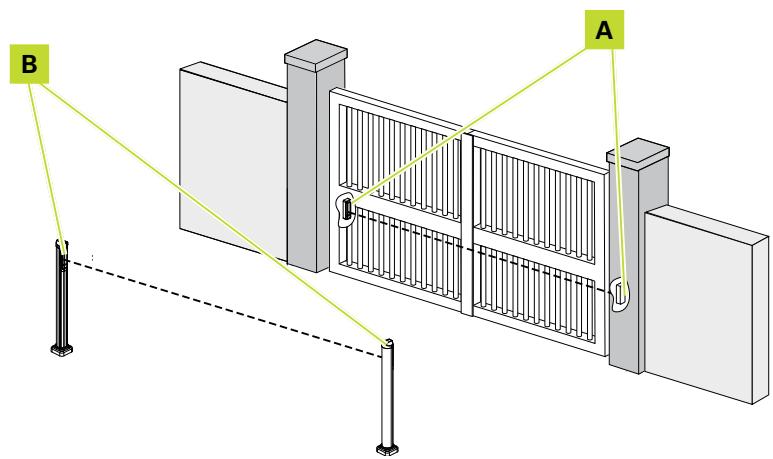

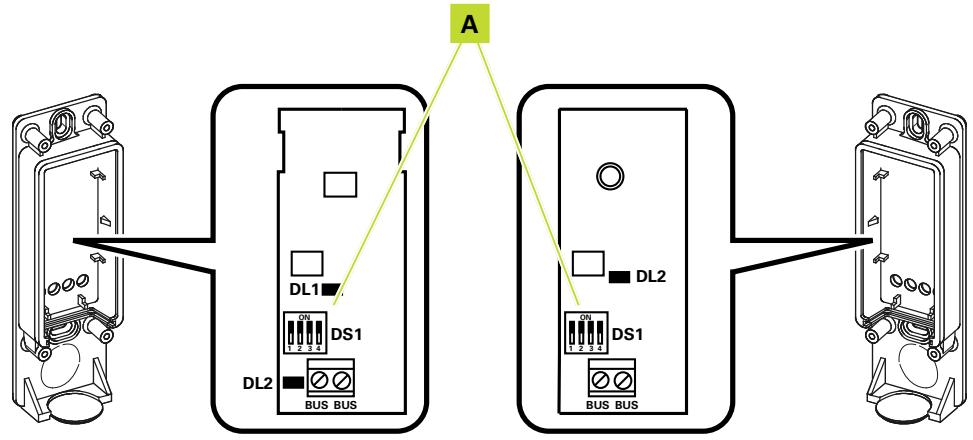

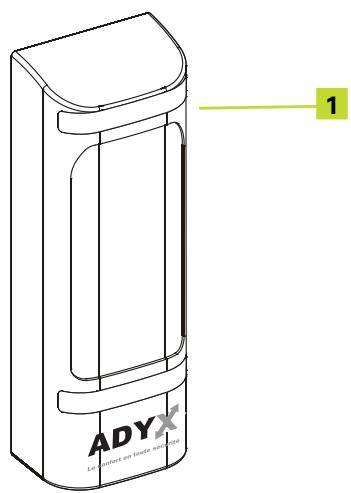

4.2 Installation des photocellules
A-B
A. Choisir la position des deux éléments qui composent la photocellule (TX et RX) en respectant les prescriptions suivantes :
- Les placer à une hauteur de 40-60 cm du sol, sur les côtés de la zone à protégée, du côté extérieur (vers la voie publique) et le plus près possible du bord du portail, c'est-à-dire pas au-delà de 15 cm.
- Diriger l'émetteur TX vers le récepteur RX en veillant à les aligner.
- Une gaine doit être présente aux deux points prévus pour le passage des câbles.
B. Enlever le couvercle antérieur 1.

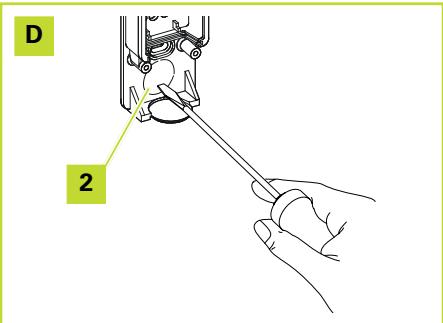

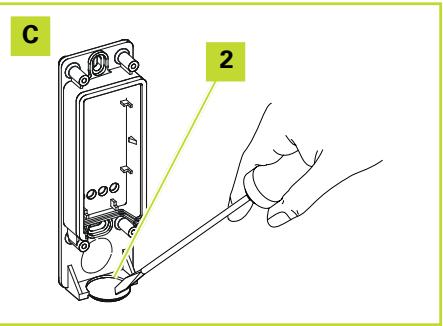

C Avec un tournevis, casser sur le fond de la boîte le bouchon de passage des câbles 2. D Positionner la photocellule sur le point d'arrivée de la gaine de passage des câbles ; en veillant à ce que le trou sur le fond 2 corresponde à la sortie des câbles du mur.

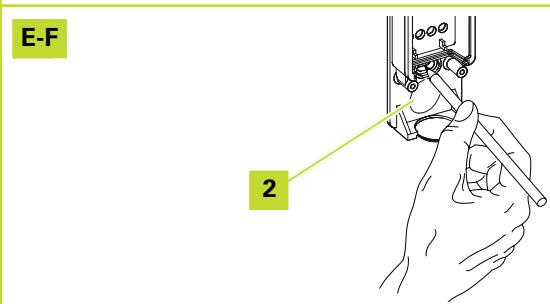

E Tracer les points de perçage en se servant du fond comme référence. F Percer avec un foret béton 5mm et y introduire les tasseaux de 5 mm.

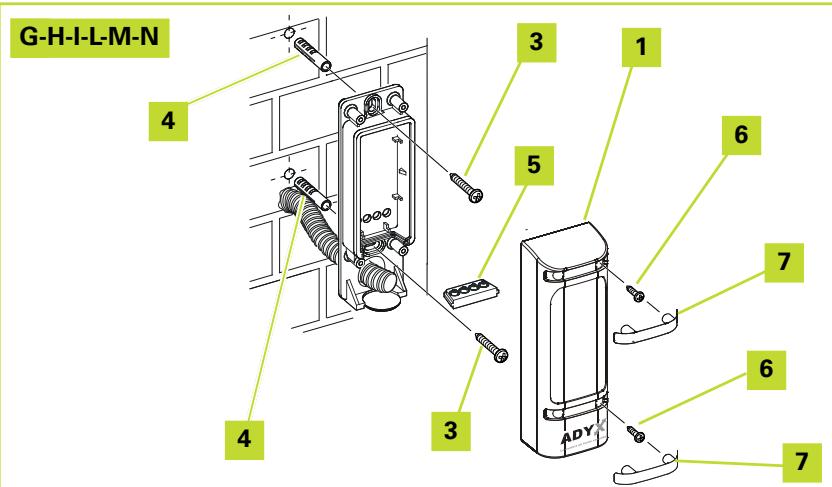

G Fixer la photocellule avec les vis 3 et les tasseaux 4 (non fournis). H Positionner le guide-câbles 5. Pour la connexion électrique, voir le paragraphe 5.4.3. L Remonter le couvercle antérieur 1 et le fixer avec les vis 6. M Monter les bouchons 7. N Répéter les opérations ci-dessus pour la photocellule du côté opposé.
4.3 Installation du selectionur a clé
A-B
A Choisir une position du sélecteur à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, pour que des personnes de différentes tailles puissent l'utiliser. B Pour séparer la boîte du couvercle, enlever les bouchons 6, dévisser les vis 1 et tirer légèrement en tournant la clé en sens horaire.
D-E
C Avec un tournevis, casser sur le fond de la boîte, les bouchons de fixation 2 et le trou de passage des câbles 3. D Tracer les points de perçage en se servant de la boîte comme référence de manière à ce que le trou sur le fond corresponde à la sortie des câbles. E Percer avec un foret béton Ø 5mm et y introduire les tasseaux de 5 mm.
F-G-H
F Positionner l'entretoise 4 entre le mur et la boîte et la fixer avec les vis 5. G Pour la connexion électrique, voir le paragraphe 5.4.1. H Vérifier la présence du joint 7 entre le couvercle et la boîte.
I-L
Pour placer le couvercle sur la boîte, tourner la clé en sens horaire, et, après la mise en place, ramener la clé au centre. L Serrer les vis 1 et remonter les bouchons 6.
5 Connexions électriques
Pour la disposition des câbles électriques du clignotant des photocellules et du sélecteur à clé, voir le paragraphe 3.2.
5.1.1 Présentation de la platine
| DESCRIPTION DES COMPOSANTS | |
| J1 | Connecteur ALIMENTATION |
| J2 | Bornier de commande de la LUMière DE SERVICE |
| J3 | Bornier du Clignotant |
| J4 | Bornier de l'électroserrure |
| J5 | Bornier des Commandes |
| J7 | Bornier du MOTEUR 1 |
| J8 | Bornier du MOTEUR 2 |
| J9 | Embrayage rapide du MODULE DE FRÉQUENCY |
| J10 | Bornier du BUS |
| J11 | Connecteur des BATTERIES |
| SW1 | Bouton-poussoir SETUP |
| SW2 | Bouton-poussoir SPEED |
| SW3 | Bouton-poussoir LOGIC |
| DS1 | Dip-switche de programmation |
| F1 | Fusible de protection des accessoires |
| F2 | Fusible de protection du transformateur et des moteurs |
| LED | LEDs de signalisation |
On entend par vantail 1 le vantail qui s'actionne le premier en ouverture.
La commande "lumière de service" est active durant tout le mouvement en ouverture ou fermeture du portail et pendant les 90 secondes successives.
| DESCRIPTION DES BORNIERS | |||
| Borne et/ou Bornier | Description | Dispositif connecté | |
| 1 | J5 | +24V | Alimentation des accessoires |
| 2 | GND | Négatif | |
| 3 | STOP | Dispositif avec contact N.F. provoquant le blocage de l'automatisation | |
| 4 | OPEN B | Dispositif avec contact N.O. pour l'ouverture duvantail 1 uniquement | |
| 5 | OPEN A | Dispositif avec contact N.O. pour l'ouverture des deux vantaux | |
| J10 (Borne ROUGE) | BUS | Dispositifs de sécurité avec technologie BUS | |
| J2 (Borne GRISE) | S E R V I C E LIGHT | Sortie de la commande "Lumière de service" (connector une bobine relay à 24Vcc-100mA maxi) | |
| J3 (Borne ORANGE) | LAMP | Lampe clignotante (24Vcc - 15W) | |
| J4 (Borne BLEU CLAIR) | LOCK | Électroserrure 12Vca ou 24Vcc (à installer sur levantail 1) | |
| J7 | MOT1 | Moteur 1 (vantail 1) | |
| J8 | MOT2 | Moteur 2 (vantail 2) | |
5.1.2 CARACTÉRISTIQUES TECHNIQUES
| Tension d'alimentation | 230Vac (+6% -10%) - 50Hz |
| Puisance absorbée | 20W |
| Courant maxi accessoires (+24V) | 100 mA |
| Courant maxi accessoires BUS | 400 mA |
| Température de fonctionnement | -20°C ÷ +55°C |
| Fusibles de protection | F1 = autorégénérateur; F2 = T2A-250V |
| Logiques de fonctionnement | EP (semi-automatice pas à pas), AP (automatique pas à pas) |
| Temps de travail (décai d'attente) | 1 minute (fixe) |
| Temps de pause | 30 s (fixe en logique AP) |
| Vitesse | Grande 13°/s ou basse 10°/s |
| Nombre maxi de canaux radio mémorisables | 250 |
5.2 CABLEAGE DE L'OPÉRATEUR
Monter les trois serre-câbles fournis avec les écrous de fixation A dans la partie inférieure de l'opérateur.
Pour introduire les trois câbles de connexion de l'opérateur (phase, neutre, terre) à l'intérieur du serre-câble B (le plus grand) et fermer avec les bouchons C fournis les deux autres serre-câbles D (s'ils ne sont pas utilisés).
Connecter les trois câbles d'alimentation au bornier de l'opérateur, d'après la figure, en tenant compte du fait que:
E: Câble neutre F: Câble terre G: Câble phase H: Fusible de protection
Si nécessaire, remplacer le fusible de protection par un fusible ayant les caractéristiques suivantes: 5x20 T2A 450V

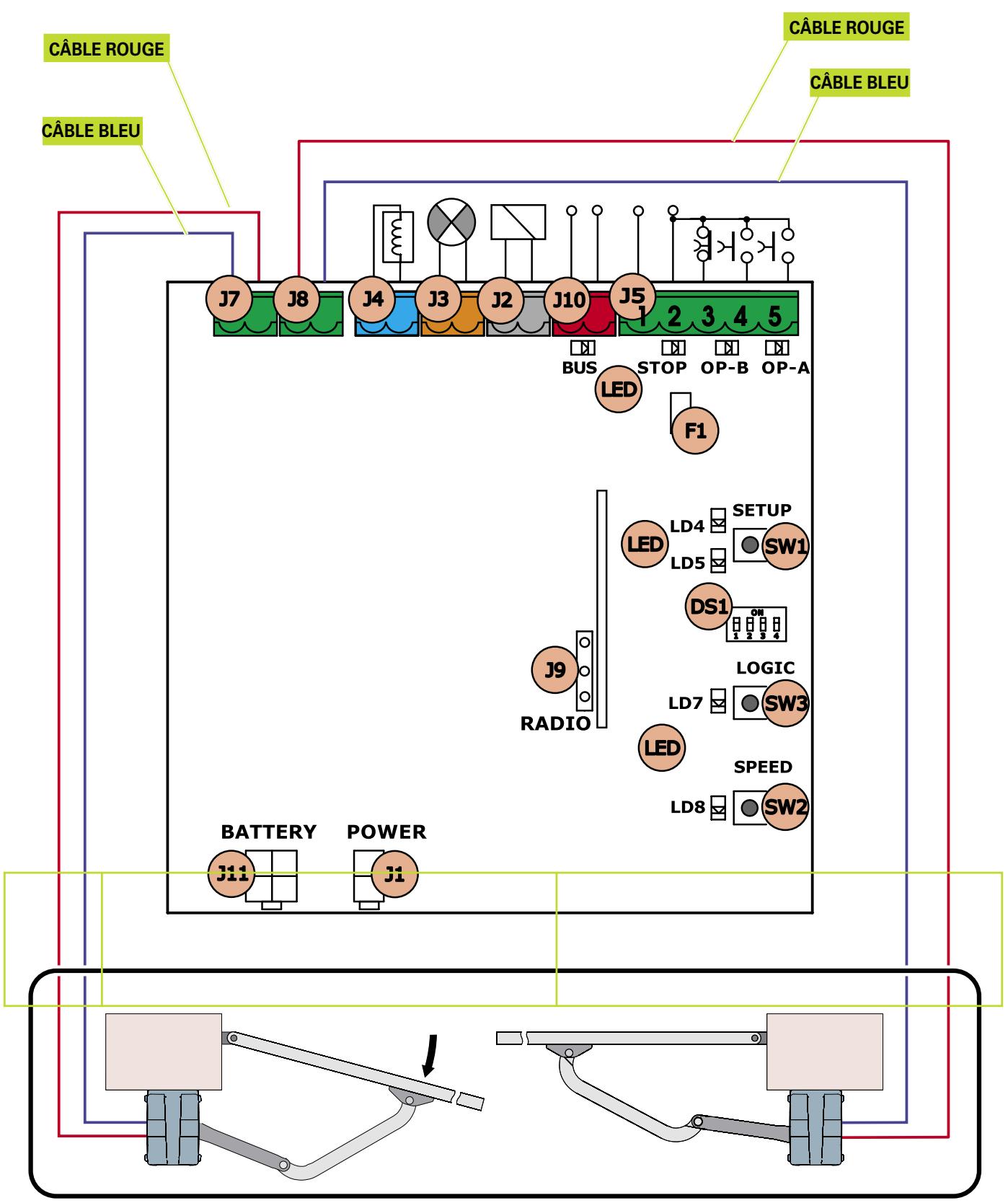

5.3 Câblage électrique des moteurs
1er CAS: LE VANTAIL DE GAUCHE S'OUVRE LE PREMIER VERS L'INTÉRIEUR
2e CAS: LE VANTAIL DE DROITE S'OUVRE LE PREMIER VERS L'INTÉRIEUR
5.4.1 Selectionr a clé

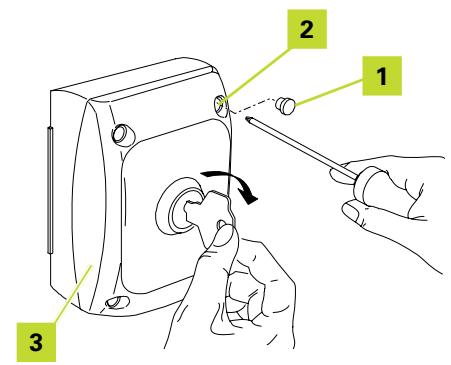

A Enlever les bouchons 1 et dévisser les vis 2. B Tourner la clé en sens horaire. C Enlever le couvercle 3.

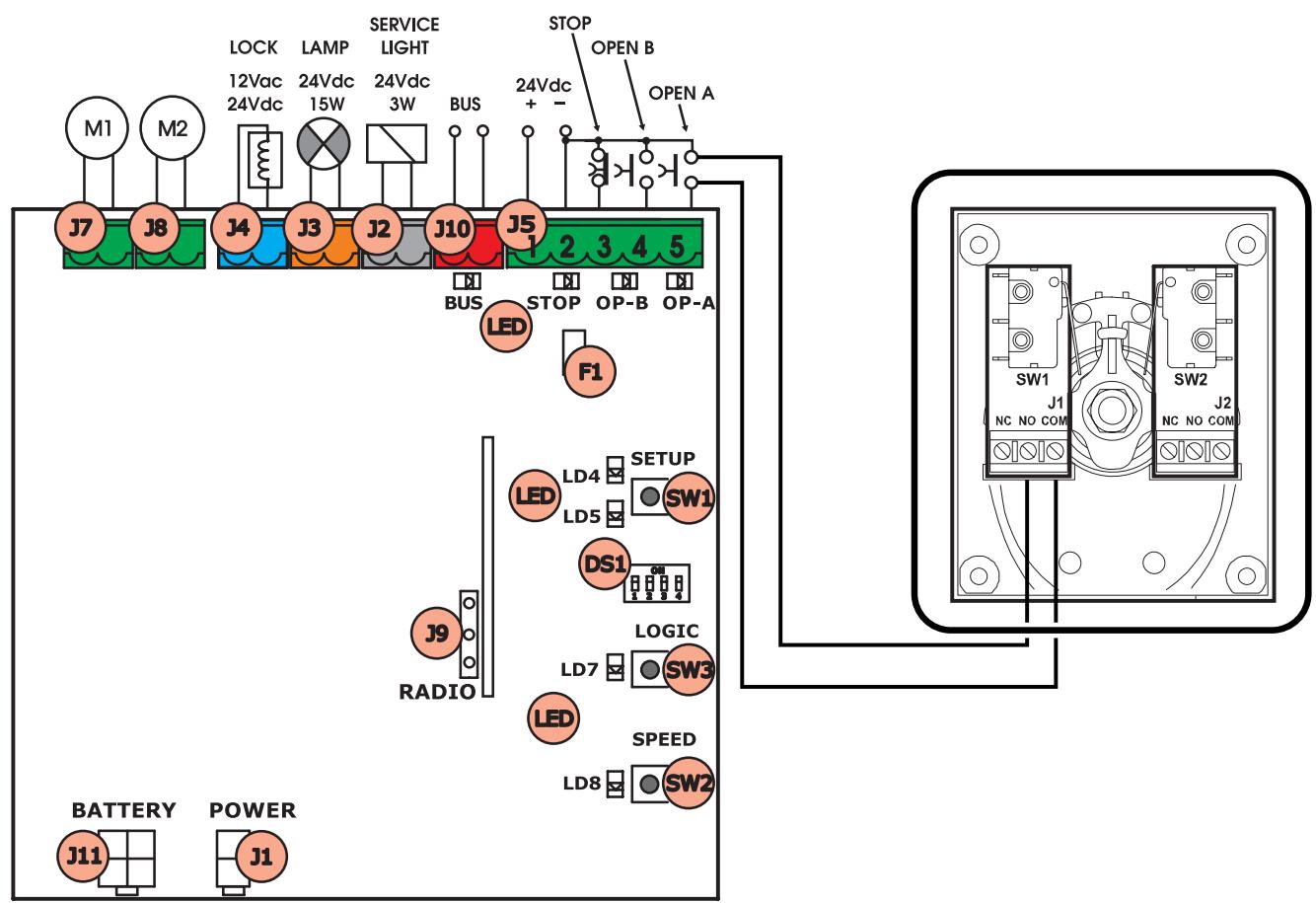

Connexion pour l'ouverture des 2 vantaux sur le bornier J5
Connecter aux bornes (OPEN A - GND) le sélecteur à clé qui, en actionnant un contact, génère une impulsion d'ouverture totale du portail.
Utiliser un câble de 0,5mm² ou un câble téléphonique.

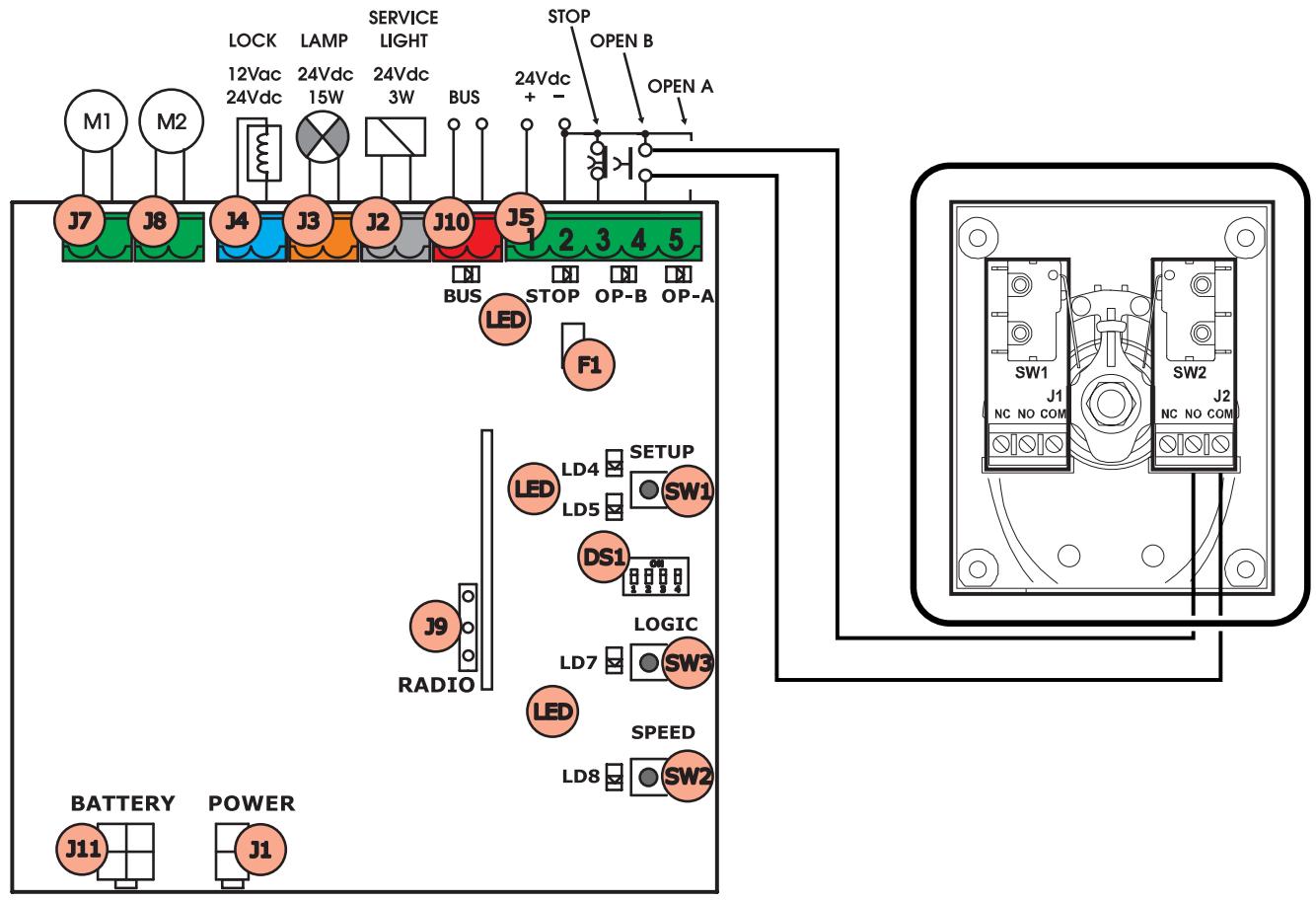

Connexion pour l'ouverture piétonne, (Vantail 1) sur le bornier J5
Connecter aux bornes (OPEN B - GND) le sélecteur à clé qui, en actionnant un contact, génère une impulsion d'ouverture totale du portail.
Utiliser un câble de 0,5mm² ou un câble téléphonique.
5.4.2 Dispositionif de signalisation lumineux
A Démonter la calotte 1 de la base de la calotte 2 en agissant avec un tournevis et tourner simultanément la calotte 1 en sens inverse horaire. B Avec un tournevis, casser le bouchon 3 pour le passage des câbles sur la base de la calotte 2 et les trous du guide-câble 4. Le guide-câble est disposé pour le seul passage des fils; le passage du câble entier est impossible. C Positionner le guide-câble dans le trou libre. D Connecter le câble aux bornes de la platine de la lampe 5 d'après la Figure. Il n'est pas nécessaire de respecter la polarité sur la borne.
5.4.3 Photocellules
A. Enlever le couvercle antérieur 1.
Installation des photocellules
A Paire de photocellules EXTERNES. Si elle est engagée durant la fermeture du portail, celle-ci en provoque l'inversion
B Paire de photocellules INTERNES. Si elle est engagée durant l'ouverture ou la fermeture du portail, celle-ci en provoque le blocage jusqu'au désengagement. Après quoi le portail continue en ouverture,
Toujours couper le courant avant tout type d'intervention sur l'armoire électronique (connexions, entretien).
Connexion des PAIRES de photocellules
A Connecter les câbles électriques aux bornes spécifiques d'après la Figure. Utiliser un câble de 0,5mm² ou un câble téléphonique.
Adressage des photocellules
Il est important de donner la même adresse à l'émetteur et au récepteur.
Si on n'utilise pas les photocellules, le connecteur "BUS" (J10) doit rester libre.
Le tableau indique les programmes du dip-switch DS1 A à l'intérieur de l'émetteur et du récepteur
| DIP 1 | DIP 2 | DIP 3 | DIP 4 | |
| Fonctionnement des photocellules EXTERNES | ON | OFF | OFF | OFF |
| Fonctionnement des photocellules INTERNES | OFF | ON | OFF | OFF |

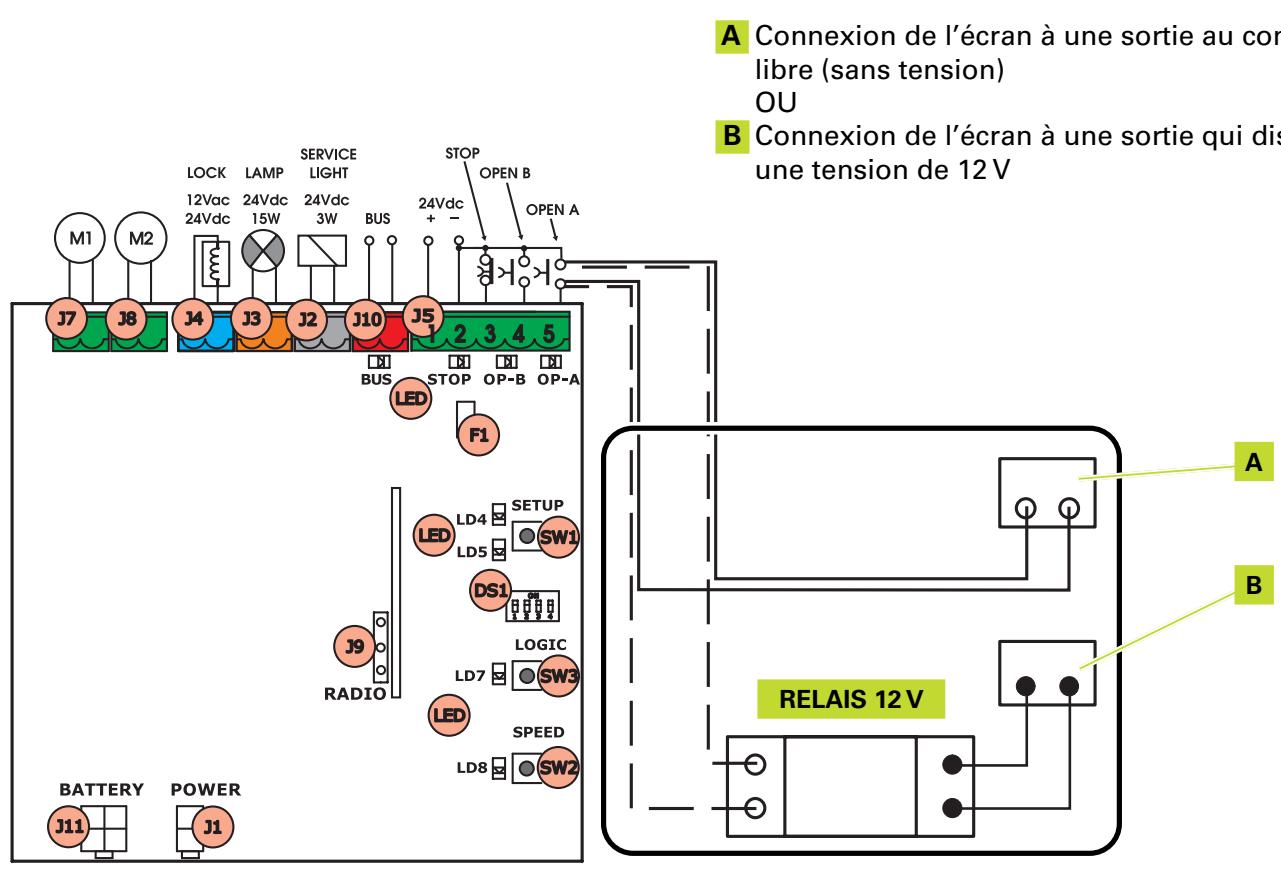

Mémorisation des photocellules
La procédure est la suivante:
1 Installer et programmer les photocellules avec l'adresse indiquée dans le tableau. 2 Mettre la platine sous tension, en veillant à connecter d'abord l'alimentation principale (sortie du transformateur) puis les batteries éventuelles. 3 Appuyer rapidement sur le bouton-poussoir SW1 (SETUP) pour exécuter l'apprentissage. La LED "BUS" clignotera brièvement.
La platine a mémorisé les photocellules.
Suivre les indications du tableau suivant pour contrôler le bon état de la connexion.
| DESCRIPTION DE LA LED “BUS” | |
| Allumée fixe | Fonctionnement régulier (LED allumée même en l'absence de photocellules) |
| Clignotement lent | Au moins une photocellule engagée ou non alignée |
| Éteinte (flash rapide toutes les 2,5 s) | Ligne des photocellules en court-circuit |
| Clignotement rapide | Erreur relevée au moment de la connexion des photocellules, répéter la procédure de saisie. Si l'erreur se produit, contrôle que sur l'installation la même adresse n'appartient pas à plus d'une photocellule (voir également les instructions relatives aux accessoires) |

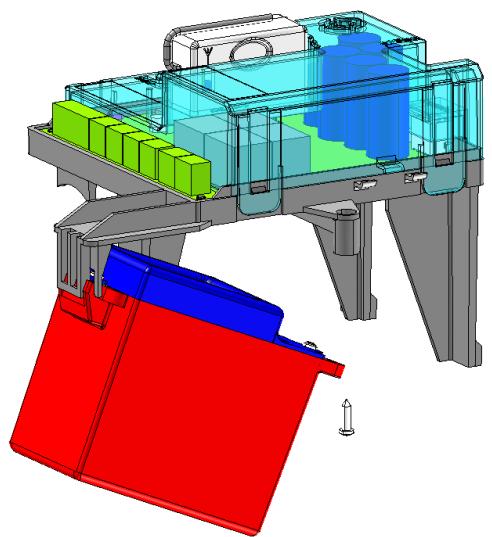

5.4.5 Connxion des batteries (en OPTION)
Le kit des batteries tampon permet d'actionner l'automatism même en cas de coupure de courant. Le logement des batteries prévu est un boîtier situé à l'intérieur de l'opérateur. Pour l'installation, faire référence aux instructions spécifiques.
Les batteries entrent en fonction en cas de coupure de courant. Durant le fonctionnement à batteries, la lampe clignote rapidement, et durant le fonctionnement avec le transformateur de réseau, la lampe clignote lentement.
Durant le fonctionnement à batteries, tous les accessoires BUS de sécurité seront mis hors tension pour économiser de l'énergie. Une commande d'OPEN les activera de nouveau.
5.4.6 Connexion du MODULE de frequency
L'armoire électronique est munie d'un système de décodage bicanal intégré qui permet de mémoriser, par l'intermédiaire d'un module supplémentaire et de radiocommandes de la même fréquence, l'ouverture totale (OPEN A) et l'ouverture partielle (OPEN B) de l'automatisation.
MODULE DE FREQUENCY SUPPLEMENTaire
A LED
P1 Bouton-poussoir canal 1 P2 Bouton-poussoir canal 2 P3 Bouton-poussoir canal 3 P4 Bouton-poussoir canal 4
5.5.1 Mémorisation des radiocommandes
On peut mémoriser un maximum de 250 codes, répartis entre OPEN A et OPEN B.
1 Appuyer sur le bouton-poussoir LOGIC (SW3) ou SPEED (SW2), pour memoriser respectivement l'ouverture totale (OPEN A) ou l'ouverture partielle (OPEN B), et tout en le maintainant enfoncé, appuyer également sur le bouton-poussoir SETUP (SW1). La LED correspondante commencera à clignoter lentement pendant 5 s. 2 Relacher les deux boutons-poussoirs. Dans ce délai de 5 s, appuyer sur le bouton-poussoir souhaité sur la radiocommande. 3 La LED s'allumera fixe pendant 1 seconde, indiquant que la mémorisation a eu lieu, et recommencera à clignoter pendant 5 s supplémentaires durant lesquelles on peut mémoriser une autre radiocommande (point 4). 4 Après le délai de 5 s, la LED s'éteint, indiquant la fin de la procédure. 5 Pour ajouter d'autres radiocommandes, répéter l'opération à partir du point 1.
5.5.2 Procedure d'effacement des radiocommandes
Pour effacer TOUS les codes des radiocommandes introduits, il suffit d'appuyer sur le bouton-poussoir LOGIC (SW3) ou SPEED (SW2) et, tout en le maintenant enfoncé, appuyer également sur le bouton-poussoir SETUP (SW1) pendant 10 s.
La LED correspondant au bouton-poussoir enfoncé clignotera pendant les 5 premières secondes puis clignotera plus rapidement pendant les 5 secondes suivantes. Les deux LEDs s'allumeront fixes pendant 2 s puis s'éteindront (effacement exécuté). Relacher les deux boutons-poussoirs.
Cette opération n'est PAS réversible. Tous les codes des radiocommandes mémorisés comme OPEN A et OPEN B seront effacés.

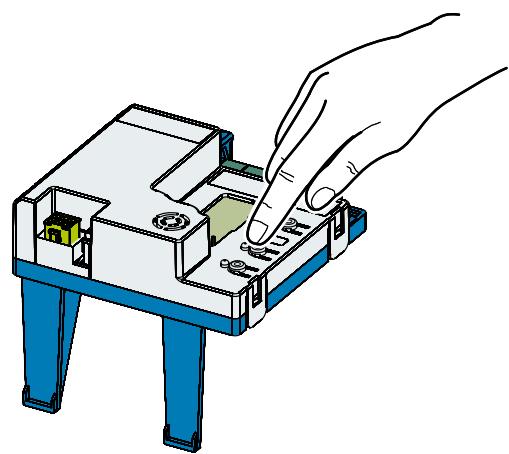

5.6.1 Programmation de la logique de fonctionnement
La logique de fonctionnement peut être sélectionnée à tout moment en appuyant sur le bouton-poussoir SW3. La logique sélectionnée est ensuite affichée par la LED LD7:
LED allumée = logique AUTOMATIQUE PAS À PAS (AP)
LED éteinte = logique SEMI-AUTOMATIQUE PAS à PAS (EP)

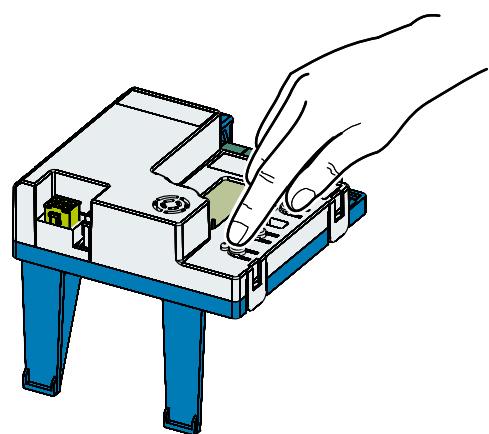

5.6.2 Programmation de la vitesse de fonctionnement
La vitesse de fonctionnement peut être réglée à tout moment en appuyant sur le bouton-poussoir SW2. La logique sélectionnée est ensuite affichée par la LED LD8:
LED allumée = GRANDE vitesse (13°/s)
LED éteinte = vitesse FAIBLE (10 °/s)
5.6.3 Vérification des leds de la platine
Le tableau ci-après indique l'état des LEDs par rapport à l'état des entrées (on indique en caractères gras la condition d'automatisation arrêté au repos).
Vérifier l'état des LEDs de signalisation d'après le tableau suivant.
| FONCTIONNEMENT DES LEDs DE SIGNALISATION DE L'ÉTAT DES ENTRÉES | ||
| LED | ALLUMÉE (contact fermé) | ÉTEINTE (contact ouvert) |
| STOP | Commande inactive | Commande active |
| OPEN A | Commande active | Commande inactive |
| OPEN B | Commande active | Commande inactive |
| BUS | Voir par. 5.4.3 | |
5.6.4 Programmation des dip-switches
Le tableau suivant indique le réglage du dip-switch DS1 pour la programmation de la force, de l'antivent et du coup d'inversion (on indique en caractères gras les réglages par défaut).
Si l'on connecte une électroserrure à la borne J4, positionner le DS4 sur ON pour valider le coup d'inversion (avant l'ouverture, les moteurs poussent en fermeture, facilitant le décrochage de l'électroserrure).
En réglant le dip-switch DS3 sur ON, on active une fonction spéciale antivent qui permet de réduire au minimum les inversions indésirables dues aux rafales de vent.
| PROGRAMMATION DS1 | ||||
| DSI | DS2 | DS3 | DS4 | DESCRIPTION |
| OFF | OFF | FORCE FAIBLE | ||
| OFF | OFF | FORCE MOYENNE FAIBLE | ||
| ON | ON | FORCE MOYENNE GRANDE | ||
| ON | ON | FORCE GRANDE | ||
| ON | ANTIVENT ON | |||
| OFF | ANTIVENT OFF | |||
| ON | COUP D'INVERSION ON | |||
| OFF | COUP D'INVERSION OFF | |||

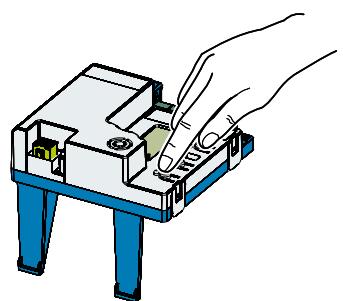

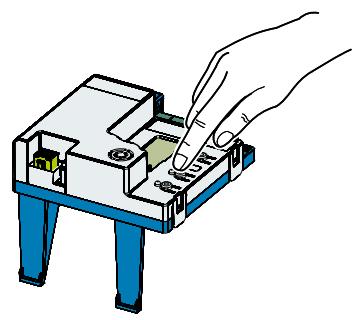

5.6.5 PRECLIGNOTEMENT
On peut activer et désactiver la fonction de préclignotement (suite à une commande d'OPEN, l'armoire active la lampe clignotante pendant 3 secondes avant de commencer le mouvement) en agissant comme suit:
Appuyer pendant au moins 5 s sur la touche LOGIC (SW3) pour activer le préclignotement.
2 Appuyer pendant au moins 5 s sur la touche SPEED (SW2) pour désactiver le préclignotement.
Dans les deux cas, vérifier que la LED relative à la touche enfoncée ne change pas d'état ; dans le cas contraire, on a modifié la fonction relative à la touche et non le préclignotement.

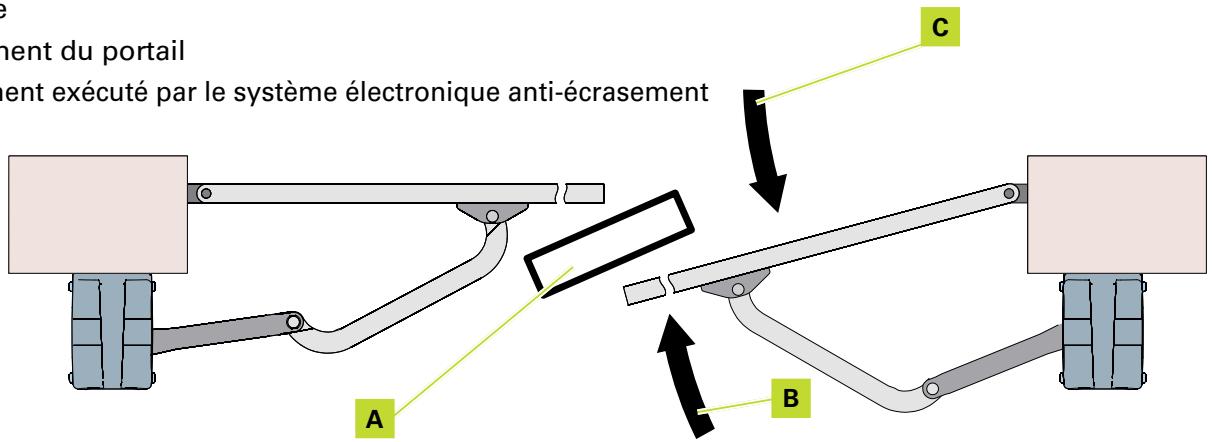

5.7 Détection d'un obstacle électronique
Cette centrale est munie d'un système électronique de détection des obstacles.
Ce système est important pour la sécurité. son étalonnage est effectué automatiquement durant le SETUP.
Elle est active en fermeture et en ouverture sur les deux vantaux ; lorsqu'elle intervient, elle inverse le mouvement du portail sans invalider la refermeture automatique, si elle avait été validée.
Si elle intervient deux fois de suite, la centrale se place en "STOP" en invalidant toute fonction automatique, car deux inversions consécutives signifient que l'obstacle persiste et toute autre manœuvre risque d'être dangereuse. Une fois l'obstacle éliminé, envoyer une impulsion d'"OPEN" et la centrale reprend le cycle mémorisé.
A Obstacle B Mouvement du portail C Mouvement exécuté par le système électronique anti-écrasement

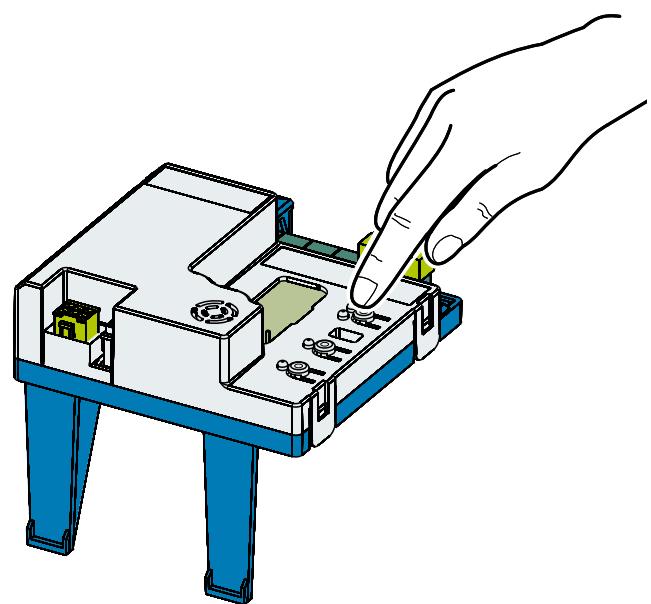

Pour la mise en fonction de l'automatisme, exécuter un cycle de SETUP.
Durant la procédure de SETUP, ne pas interrompre les photocellules, car leur interruption provoque l'arrêt immédiat des vantaux. Pour terminer la procédure, exécuter l'apprentissage depuis le début.
Lorsqu'on met la platine sous tension alors qu'aucun cycle de SETUP n'a encore été effectué, les LEDs LD4 et LD5 commencent à clignoter lentement pour signaler la nécessité d'exécuter un cycle de SETUP. Pour exécuter le SETUP, procéder comme suit:
1 Amener manuellement les vantaux à mi-ouverture, en déverrouillant (par. 3.3.3) et en rebloquant (par. 3.3.10) les opérateurs. 2 Maintenir le bouton-poussoir SETUP (SW1) enfoncé jusqu'à ce que les 2 LEDs adjacentes (LD4 et LD5) s'allument fixes. 3 Relâcher le bouton-poussoir SETUP, les LEDs LD4 et LD5 commencent à clignoter rapidement. 4 Le vantail 2 (s'il est présent) commence le mouvement de fermeture en s'arrêtant contre la butée mécanique de fermeture. 5 Le vantail 1 commence le mouvement de fermeture en s'arrêtant contre la butée mécanique de fermeture. 6 Le vantail 1 commence le mouvement d'ouverture. 7 Le vantail 2 (s'il est présent) commence le mouvement d'ouverture après un retard fixe.
8 Les vantails 1 et 2 (si présents) s'arrêtent contre la butée mécanique d'ouverture. 9 Attendre que les LEDs LD4 et LD5 s'éteignent, indiquant que la procédure de setup est terminée.
Envoyer une impulsion d'OPEN pour provoquer la fermeture du portail.
Lorsque la procédure de SETUP est lancée, inverser les câbles d'alimentation des moteurs si les vantaux au point 4 et 5 ouvrent au lieu de fermer.
Les espaces de ralentissement, les retards de vantage en ouverture et fermeture et le temps de pause (30 s, avec logique AP) sont prédéterminés par la platine et ne peuvent pas être modifiés.
5.8.1 Logiques de fonctionnement
| LOGIQUE "AP" | IMPULSIONS | ||||
| ÉTAT AUTOMATISME | OPEN A | OPEN B | STOP | Photocellules externes | Photocellules internes |
| FERMÉ | ouvre les vantaux et reférer après le temps de pause | ouvre le vantage 1 et reférer après le temps de pause | aucun effet (ouverture inhibée) | aucun effet | aucun effet (ouverture inhibée) |
| EN OUVERTURE | bloque le fonctionnement (1) | bloque le fonctionnement | bloque le fonctionnement | aucun effet | bloque et continue à ouvrir au désengagement |
| OUVERT EN PAUSE | bloque le fonctionnement (1) | bloque le fonctionnement | bloque le fonctionnement | recharge le temps de pause (fermeture inhibée) | recharge le temps de pause (fermeture inhibée) |
| EN FERMETURE | invertit immédiatement en ouverture | invertit immédiatement en ouverture | bloque le fonctionnement | invertit immédiatement en ouverture | bloque et invertit en ouverture au désengagement |
| BLOQUÉ | ferme | ferme | aucun effet (ouverture et fermeture inhibées) | aucun effet (fermeture inhibée) | aucun effet (ouverture et fermeture inhibées) |
| LOGIQUE "EP" | IMPULSIONS | ||||
| ÉTAT AUTOMATISME | OPEN A | OPEN B | STOP | Photocellules externes | Photocellules internes |
| FERMÉ | ouvre les vantaux | ouvre levantail 1 | aucun effet (ouverture inhibée) | aucun effet | aucun effet (ouverture inhibée) |
| EN OUVERTURE | bloque le fonctionnement (1) | bloque le fonctionnement | bloque le fonctionnement | aucun effet | bloque et continue à ouvrir au désengagement |
| OUVERT | ferme | ferme | aucun effet (fermeture inhibée) | aucun effet (fermeture inhibée) | aucun effet (fermeture inhibée) |
| EN FERMETURE | bloque le fonctionnement | bloque le fonctionnement | bloque le fonctionnement | invertit immédiatement en ouverture | bloque et invertit en ouverture au désengagement |
| BLOQUÉ | Après OPEN: Reprend le mouvement en sens inverseAprès STOP: Referme immédiatement le(les)vantail(aux)(1) | aucun effet (ouverture et fermeture inhibées) | aucun effet (fermeture inhibée) | aucun effet (ouverture et fermeture inhibées) | |
(1) Si le cycle a commencé par un OPEN B (ouverture partielle), une impulsion d'OPEN A actionne les deux vantaux en ouverture.
6.1 Montage du CARTER
Monter le carter supérieur A avec les quatre vis de fixation B. Avec le blocage, utiliser les caches de protection C à appliquer sur les vis.
Par une légère pression verticale, monter le carter inférieur D d'après la figure, en veillant à orienter l'ouverture pour la sortie du bras du bon côté.
En cas de difficulté ou si l'on ne parvient pas à redémarrer le moteur, contacter ADYX au numéro 0892 69 00 34, en communiquant le code d'enregistrement sur la couverture.
Garder ce manuel d'installation à portée de la main pour toute intervention future.
| NOTE | |
| 25 | |
| 25 |
0892 69 00 34
ASSISTANCE TELEPHONIQUE 6 JOURS/7
0,34 € TTC LA MINUTE
www. adyx. fr
