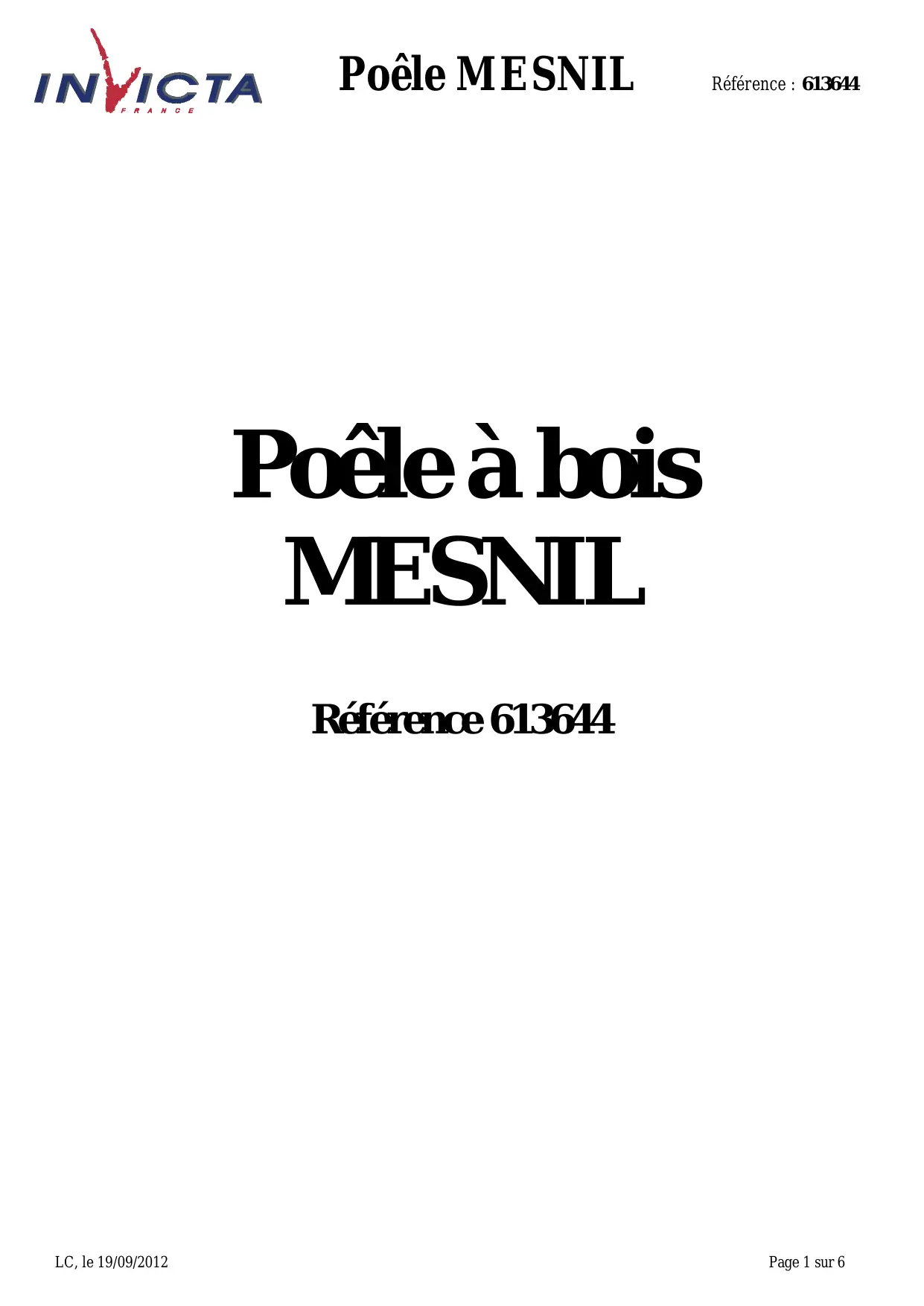

MODE D'EMPLOI MESNIL INVICTA
Poèle à bois MESNIL
Référence 613644
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particuliere ainsi que la notice generale également livree avec l'appareil
Caracteristiques suivant EN 13240 :
| Puisance nominale | 8 kW |
| Rendement | 77 % |
| Taux de CO% | 0.09 % |
| Classement Flamme Verte | ★★★★★ |
| Concentration de poussières rejetées à 13% d’O2 | 24 mg/Nm3 |
| T° fumées | 358 °C |
| Mode de fonctionnement | Continu et Intermittent |
| Combustible recommends | Bois / bûches de 25 cm
(longueur maximale possible (verticalement) : 45 cm) |
| Débit massique des fumées | 6.1 g/s |
| L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique refléchissante d'un mètre² (1m x 1m) centré sous l’appareil pour protégger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois avaisinantes sont en matériaux incombustible et ne se dégradent pas sous l'action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm. |
\section*{Caracteristiques de construction :}
| Masse de l'appareil | 87 kg |

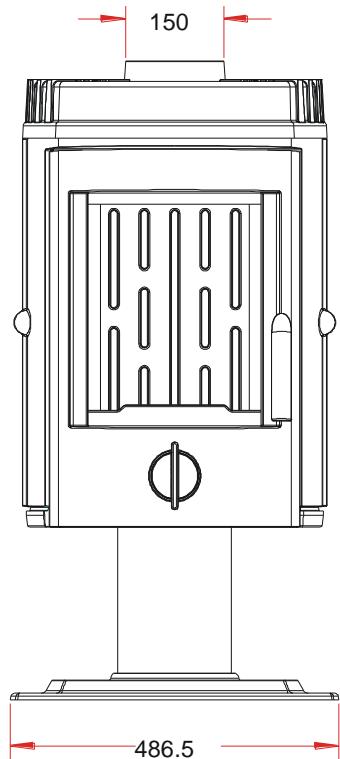

| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 150 mm |

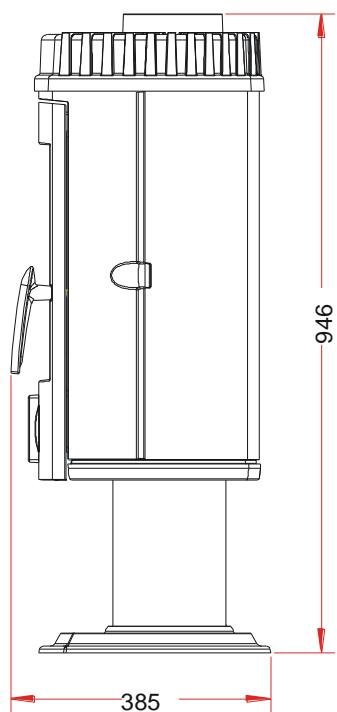

| Encombrement | h 946 mm | lg 486.5 mm | prof 385 mm |
| Dimensions de la porte | h 559 mm | lg 371 mm |
| Dimensions de la vitre | h 361 mm | lg 271 mm |
| Plaque signalétique | rivétée à l'arrêté du cendrier |
INSTRUCTION POUR L'INSTALLATION DE L'APPAREIL.

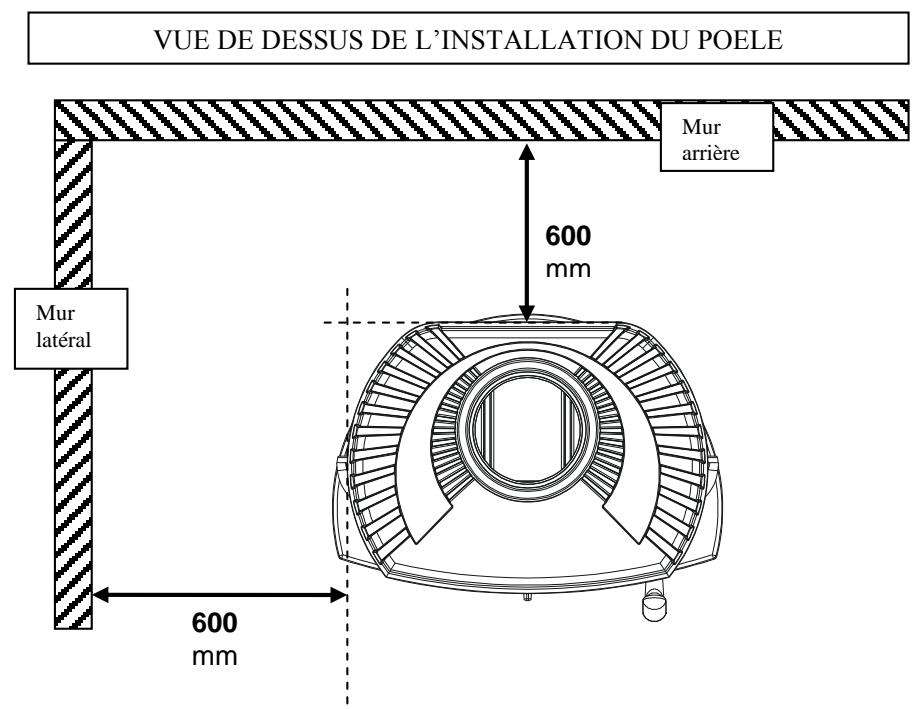

Pour limiter l'échauffement des parois voisines du poèle à 65K ( K = degrés Celsius au dessus de la tempête ambiente), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoirinantes sont en materiaux incombustible et ne se degradent pas sous l'action de la chaleur (la temperture du mur pouvant atteindre 200^ ), ces dimensions peuvent etre réduites a 150~mm

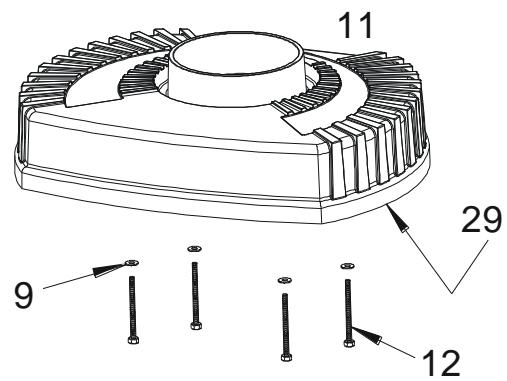

| Repère | Nbr | Désignation | Référence |

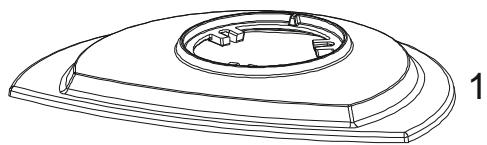

| 1 | 1 | Pied | F610573B |

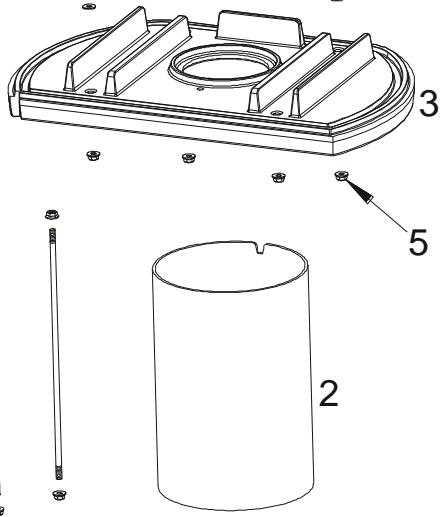

| 2 | 1 | Pietement | AT610240A |
| 3 | 1 | Socle | F610574B |
| 4 | 3 | Tirant | AS610178A |
| 5 | 10 | Ecrou a embase de 6 | AV7220060 |

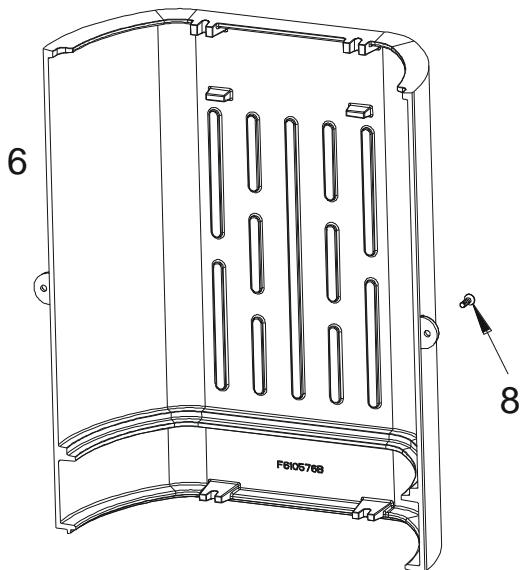

| 6 | 1 | Derrière de poêle | F610576B |

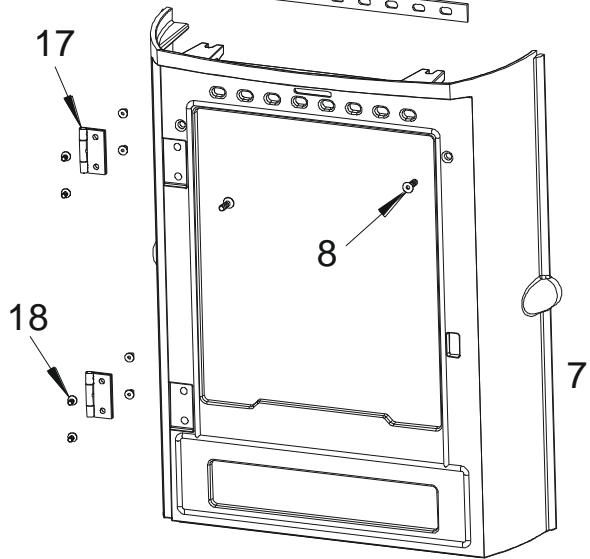

| 7 | 1 | Devant de poêle | F610575U |
| 8 | 4 | Vis têt fraisée de 6x20 | AV8636200 |
| 9 | 10 | Rondelle de 6 | AV4100060 |
| 10 | 5 | Vis têt hexagonale de 6x30 | AV8406300 |
| 11 | 1 | Dessus | F610578U |
| 12 | 4 | Vis têt hexagonale de 6x70 | AV8406700 |
| 13 | 1 | Tampon | F610579B |
| 14 | 1 | Registre de réglage d'air | AT610167A |
| 15 | 1 | Guide d'air | F610140B |
| 16 | 2 | Ecrou de 6 | AV7100060 |
| 17 | 2 | Charnière de porte | AS610120B |
| 18 | 8 | Vis têt fraisée de 5x10 | AV8635100 |
| 19 | 1 | Porte | F610577U |
| 20 | 1 | Registre de réglage d'air | F610712U |
| 21 | 1 | Mentonnet | AS95121C |
| 22 | 1 | Poignée de porte | F610698U |
| 23 | 1 | Vis sans têt de 6x8 | AV8706080 |
| 24 | 1 | Joint de porte Ø8, longueur 1,901 m | AI303008 |
| 25 | 1 | Joint de vitre de 7x3, longueur 1,234 m | AI010080 |
| 26 | 1 | Grille foyère | F610138B |
| 27 | 1 | Tiroir cendrier | AT610166A |
| 28 | 1 | Déflecteur | F610247B |
| 29 | 1 | Joint de dessus de 7x3, longueur 1,302 m | AI010080 |
| 30 | 1 | Vitre | AX606137A |
| 31 | 4 | Attaché de vitre | AS700180A |
| 32 | 4 | Vis de fixation de la vitre | AV8644067 |
| 33 | 1 | Main froide | AS800255 |
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR POÉLES A BOIS » fournie avec l'appareil.
CONSEILS D'INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D'UTILISATION
Utiliser uniquement les combustibles recommends : Bois sec (Humidite inférieure à 20 %) d'un minimum de 2 ans de coupe (Hetre, Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la piece lors de l'ouverture de la porte.
- Vérification avant mise en service.
Pendant les premières utilisations de l'appareil une odeur de peinture va se dégager de l'appareil : aérer la piece pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
- Allumage: Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accue d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre apparéil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintainant toujours l' apparéil sous surveillance. Il est recommendé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil.
- Fonctionnement intermittent et continu :
Le fonctionnement "Intermittent" nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.
L'appareil peut également assurer un fonctionnement «Continu» quand les contraintes de l'interrêtence ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.
Puisance Nominale:
En "Intermittent" elle est obtenu sous un tirage de 12 Pa, avec une charge de bois de 3kg , sous forme de x 2 quarts de buches de bois refendues, renouvelée toutes les 45 minutes, avec le réglage d'allure ouvert de 2 tours. En "Continu" la charge est portée à 10 / 11kg en 3 bûches, pour un renouvellement toutes les 2 heures environ.
Une baisse d'activité peut se produit à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voute et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.
Pour l'éviter: ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier ennant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage defavorable) et avec du bois humide, entraine une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre de réglage d'allure : Situé en façade du cendrier, ce registre est utilisé pour modifier l'allure de l'appareil entre « allure normale » et la « combustion lente »
- Registre d'allumage: L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintainue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre d'air secondaire: Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement reféré pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.
