BALAMI - Poêle à bois INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	INVICTA
Modèle	BALAMI
Puissance nominale	7 kW
Rendement	78 %
Taux de CO	0,08 %
Température des fumées	318 °C
Combustible recommandé	Bois sec (humidité < 20 %), bûches de 25 cm (max. 34 cm)
Autonomie en combustion prolongée	8 heures
Dimensions (H x L x P)	800 x 436 x 366 mm
Poids	66 kg
Diamètre de raccordement	150 mm
Distances de sécurité (matériaux combustibles)	60 cm
Distances de sécurité (parois incombustibles)	15 cm
Protection du sol	Dalle béton 50x50 cm, épaisseur 45 mm
Classe d'efficacité énergétique	A
Indice d'efficacité énergétique (IEE)	104
Dimensions de la vitre (H x L)	326 x 228 mm
Dimensions de la porte (H x L)	489 x 328 mm
Type de contrôle	Registre de réglage d'allure manuel
Plaque signalétique	Gravée sous le cendrier
Garantie	Consulter la notice générale

FOIRE AUX QUESTIONS - BALAMI INVICTA

Quel type de bois utiliser avec le poêle BALAMI ?

Utilisez uniquement du bois sec avec un taux d'humidité inférieur à 20 %. Les essences recommandées sont le hêtre, le charme et le chêne (minimum 5 ans de séchage). Les résineux (sapin, pin) sont interdits. La longueur des bûches doit être de 25 cm (maximum 34 cm).

Comment effectuer la première mise en service ?

Lors des premières utilisations, une odeur de peinture peut se dégager. Aérez la pièce ou effectuez une première chauffe à l'extérieur. Il est recommandé de faire un feu modéré pendant les premières heures pour permettre une dilatation normale de l'appareil.

Quelles sont les distances de sécurité à respecter ?

Les distances minimales par rapport aux matériaux combustibles sont de 60 cm. Si les parois sont incombustibles (température pouvant atteindre 200 °C sans dégradation), cette distance peut être réduite à 15 cm.

Comment régler la combustion ?

Utilisez le registre de réglage d'allure situé en façade. En position ouverte (environ 1 tour), vous obtenez la puissance nominale. En position fermée, vous passez en combustion prolongée. Un registre d'allumage permet un supplément d'air pour l'allumage (ne pas maintenir plus de 30 minutes). Le registre d'air secondaire doit rester ouvert au maximum.

Que faire en cas de refoulement de fumée lors de l'ouverture de la porte ?

Vérifiez que la dépression dans le conduit de fumées est comprise entre 6 et 12 Pa. Arrêtez éventuellement l'extracteur de la ventilation mécanique (VMC) avant d'ouvrir la porte pour éviter le refoulement.

Comment nettoyer la vitre du poêle ?

La vitre peut être nettoyée avec un chiffon doux et un produit nettoyant adapté aux vitres de poêle. Évitez les produits abrasifs. Le joint de vitre doit être vérifié régulièrement.

Puis-je brûler du bois humide ou vert ?

Non, l'utilisation de bois humide (humidité supérieure à 20 %) encrasse fortement l'appareil et le conduit de fumée, réduit le rendement et émet des polluants nocifs pour l'environnement et la santé. Utilisez uniquement du bois sec.

Quelle est l'autonomie en mode combustion prolongée ?

Avec une charge de 6 à 7 kg de bois dur non fendu, un tirage de 6 Pa et le registre en position 'Combustion prolongée', l'autonomie peut atteindre jusqu'à 8 heures sans rechargement.

Comment installer le déflecteur ?

Le déflecteur doit être monté avant la mise en service. Coupez le lien le maintenant à la grille, placez-le verticalement le long des bossages A, inclinez-le vers le fond, puis laissez-le glisser sur les bossages B.

Où se trouve la plaque signalétique ?

La plaque signalétique est gravée sous le cendrier (tiroir à cendres).

MODE D'EMPLOI BALAMI INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particuliere ainsi que la notice generale également livree avec l'appareil

Caracteristiques suivant EN 13240 :

Puisance nominale		7 kW
Rendement		78 %
Taux de CO%		0.08 %
Classement Flamme verte		xxxxxx
Concentration de poussières rejetées à 13% d'O2		21 mg/Nm3
T° fumées		318 °C
Combustible recommends		Bois / bûches de 25 cm longueur maximal possible (horizontal) : 34 cm
Débit massique des fumées		5.6 g/s

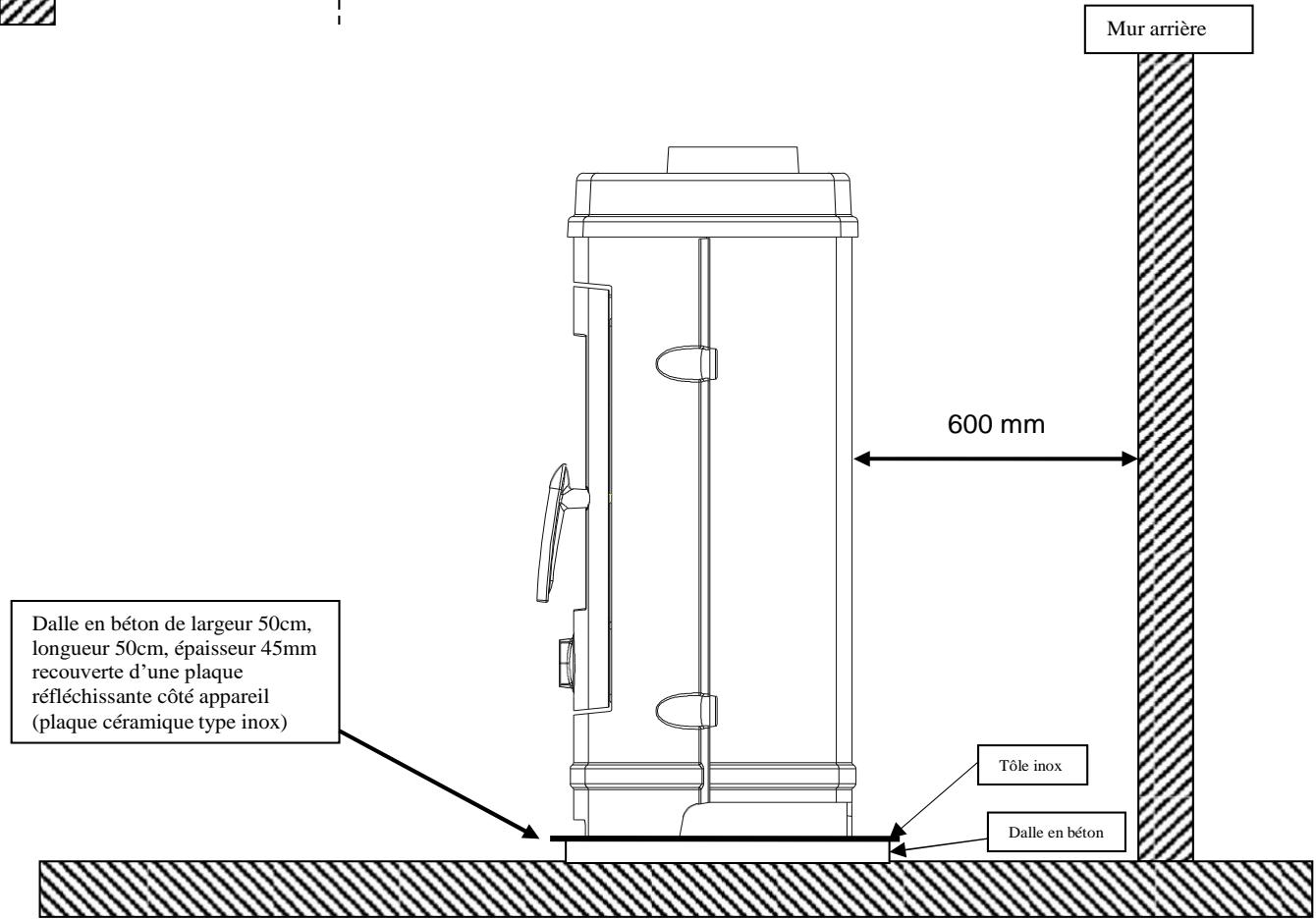

Protection du sol L'appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l'effet de la chaleur. Si le cas se présente, placer l'appareil sur une dalle en béton de largeur 50 cm, longueur 50 cm, épaisseur 45mm recouverte d'une face réfléchissante côte apparemil (plaque métallique type inox, ou face céramisé brillante), l'apparemil étant placé au centre de cette dalle. Distance minimale à respecter par rapport aux matériaux combustibles adjacents: 60 cm Si les paroisavoisinantes sont en matériaux incombustible et ne se dégradent pas sous l'action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Combustion prolongée	8 heures

Caracteristiques de construction :

Masse de l'appareil	66 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 150 mm

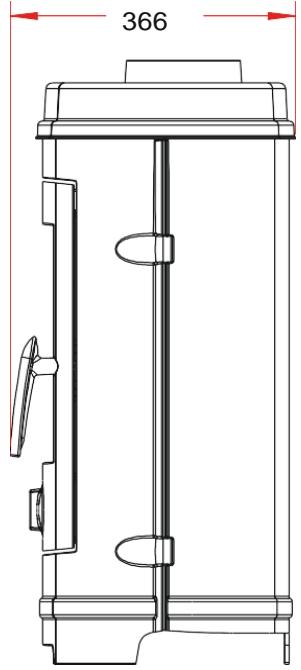

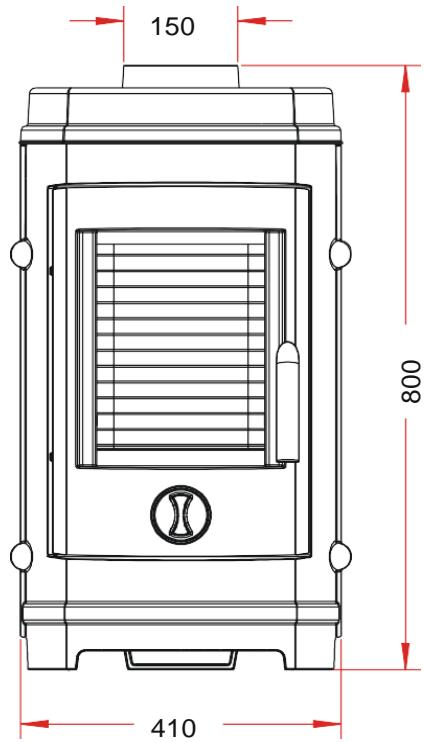

Encombrement	h 800 mm	lg 436 mm	prof 366 mm
Dimensions de la porte	h 489 mm		lg 328 mm
Dimensions de la vitre	h 326 mm		lg 228 mm
Plaque signalétique	Gravée sous le dendrier

INSTRUCTION POUR L'INSTALLATION DE L'APPAREIL.

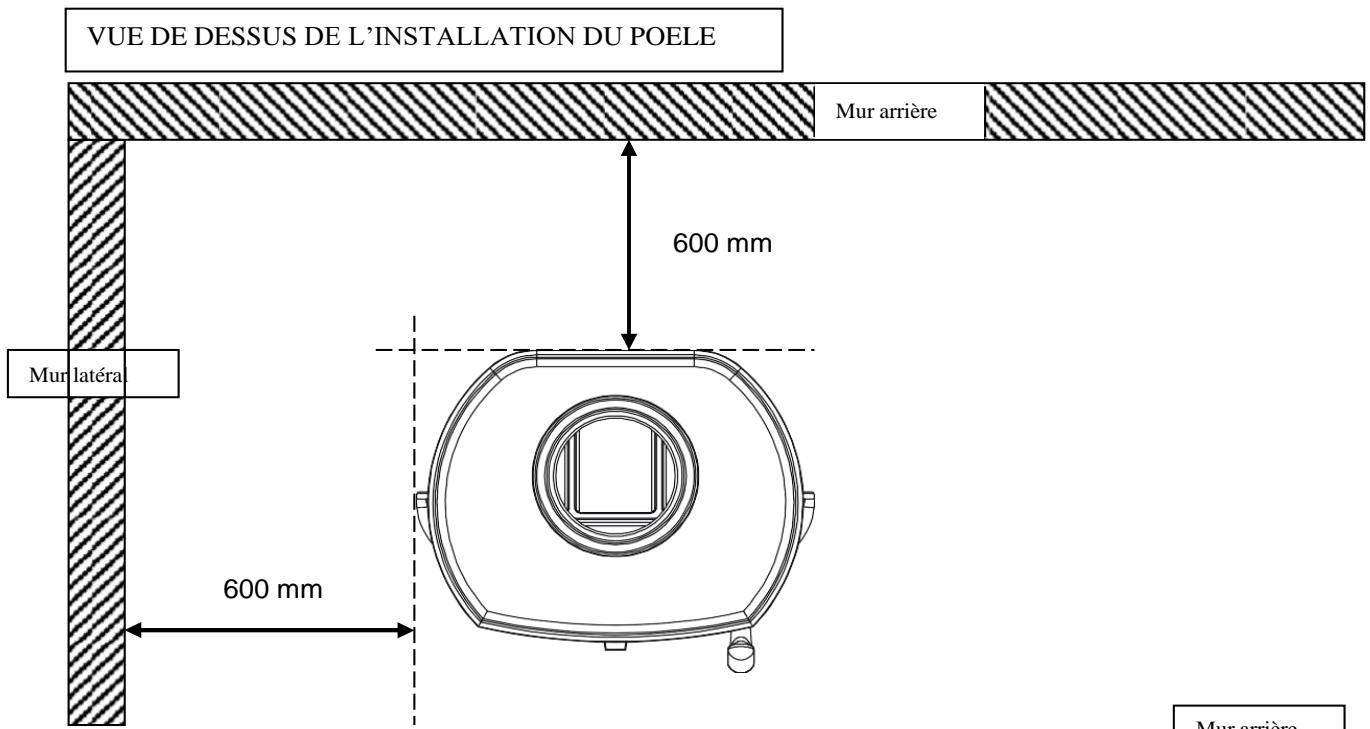

Pour limiter l'échauffement des parois voisines du poèle à 65K (K = degrés Celsius au dessus de la température ambiente), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.

Si les parois avoirinantes sont en matieres incombustible et ne se degradent pas sous l'action de la chaleur (la temperature du mur pouvant atteindre 200^ ), ces dimensions peuvent etre réduites a 150~mm

ECO DESIGN

2022

DECLARATION SUIVANT REGLEMENT (UE) 2015/1185 DE LA COMMISSION du 24 avril 2015 et SUIVANT REGLEMENT DELEGUE (UE) 2015/1186 DE LA COMMISSION du 24 avril 2015

Exigences d'informations applicables aux dispositifs de chauffage decentralisés à combustible solide

Référence du module:	P612544
Modèle/désignation:	Poèle BALAMI
Marque:	INVICTA
Fonction de chauffage indirect:	non
Puisance thermique directe:	7,0 kW
Puisance thermique indirecte:	0,0 kW

Combustible:	Combustible de référence:	Autre(s) Combustible(s) admissible(s)	ηs% (*)	Emissions dues au chiffage des locaux à la puissance thermique nominale (*)				Emissions dues au chiffage des locaux à la puissance thermique minimale (*)
				P	COG	CO	NOx	P	COG	CO	NOx
				mg/Nm3(13 % O2)				mg/Nm3(13 % O2)
Büches de bois ayant un taux d'humidité ≤ 25 %	oui	non	68	21	70	1000	160	-	-	-	-

Caracteristiques pour une utilisation avec le combustible de reference uniquement

Puisance Thermique
Puisance thermique nominale:	Pnom	7,0	kW
Puisance thermique minimale (indicative):	Pmin	n.d.	kW

Rendement utile (PCI brut)
Rendement utile à la puissance thermique nominale:	ηth,nom	78,0	%
Rendement utile à la puissance thermique minimale (indicatif):	ηth,min	n.d.	%

Consommation d'électricité auxiliaire
A la puissance nominale:	elmax	-	kW
A la puissance minimale:	elmin	-	kW
En mode veille:	elsb	-	kW

Puisance requise par la veilleuse permanente
Puisance requise par la veilleuse:	Ppilot	n.d.	kW

Type de contrôle de la puissance/de la température de la pièce F(2):	Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	0%
Autres options de contrôle F(3):	Non applicable	0%

Classe d'efficacité énergétique:	A
Indice d'efficacité énergétique (IEE):	103

Coordonnées de contact :		Date:	Signataires:
INVICTA GROUPZone industrielle La Gravette08350 - DONCHERY | France	Tél. [phone] [e-mail]	02/12/2021	M. Xavier DelaireResponsible Laboratoire	Poulaize

(^*) n = efficacite energetique saisonniere, P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote

FR

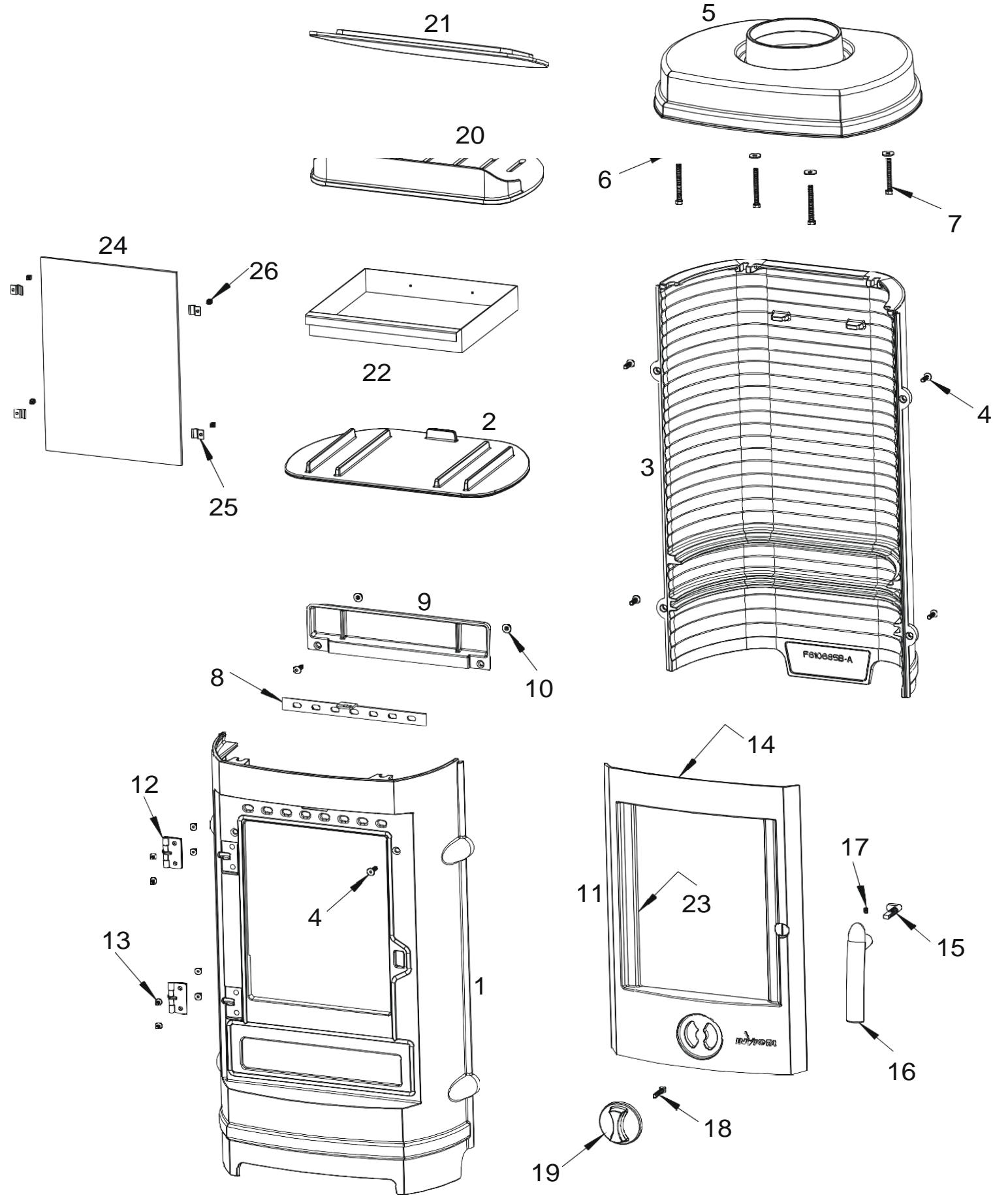

Repère	Nbr	Désignation	Référence
1	1	Devant de poège	F610683U-B
2	1	Sole foyère	F610684B-B
3	1	Derrière de poège	F610685B-A
4	6	Vis têté faisée de 6x20	AV8636200
5	1	Dessus	F610686U-A
6	4	Rondelle large de 6	AV4110060
7	4	Vis têté hexagonale de 6x60	AV8406600
8	1	Registre de réglage d'air	AT610167A
9	1	Guide d'air	F610687B-A
10	2	Ecrou à embase de 6	AV7220060
11	1	Porte	F610688U-B
12	2	Charnière de porte	AS610505A
13	8	Vis têté faisée de 5x10	AV8635100
14	1	Joint de porte Ø8, longueur 1,749 m	AI303008
15	1	Mentonnet	AS610199A
16	1	Poignée de porte	F610698U
17	1	Vis sans têté de 6x8	AV8706080
18	1	Vis têté hexagonale de 6x30	AV8406300
19	1	Registre de réglage d'air	F610186U
20	1	Grille foyère	F610689B-A
21	1	Déflecteur	F610695B
22	1	Tiroir dendrier	AT610166A
23	1	Joint de vitre de 7x3, longueur 1,094 m	AI010080
24	1	Vitre	AX606138A
25	4	Attaché de vitre	AS700180A
26	4	Vis de fixation de la vitre	AV8644067

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR POÉLES A BOIS » fournie avec l'appareil.

CONSEILS D'INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est verifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D'UTILISATION

Utiliser uniquement les combustibles recommends : Bois sec (Humidite inférieure à 20 %) d'un minimum de 2 ans de coupe (Hetre, Charme), 5 ans pour le Chêne - le sapin et les résineux sont interdit).

Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la piece lors de l'ouverture de la porte.

Première mise en service.

Pendant les premières utilisations de l'appareil une oedur de peinture va se dégager de l'appareil : aérer la piece pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.

Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil.

Allumage :

Placer sur la grille du papier froissé (ou 1 à 2 morceaux d'allume feu) et environ 3 kg de petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammier la charge d'allumage, fermer la porte de l'appareil et ouvrir entière l'arrivée d'air. Lorsque le bois est bien enflammé, vous pouvez charger votre apparéil et commencer à réduire l'arrivée d'air en s'assurant :

• Que la réduction d'air n'éteigne pas les flammes. Si c'est le cas rouvrir en peu plus longtemps l'accidée d'air.
• Que l'embrasement de la charge ne devienne pas trop intense (avec des flammesatteignant majoritairement le haut de la chamre de combustion). Si c'est le cas réduire l'arrivée d'air.

Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintainant toujours l'appareil sous surveillance.

Fonctionnement à « Puisssance nominale » et « combustion prolongée » :

Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.

L'appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante sont recherchées.

O avec une charge de bois de 1.5kg , sous forme de 2 demies buches de bois dur (=) une buche fendue)
O avec un tirage de 12Pa
charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d'environ 3 cm
enmettantleréglage d'allure en position « Puissance nominale »

Une baisse d'activité peut se produit à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voute et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baise des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prnant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Combustion prolongée

Elle est obtenue :

O avec une charge de 6 à 7 kg constituée de 1 à 2 bûches de bois dur non fendue de grand diamètre.
O avec un tirage de 6Pa
en mettant le « réglage d'allure » en position « Combustion prolongée », après avoir assuret et maintainu l'allumage de la charge.
en laissant se poursuivre la combustion jusqu'à obtention d'un lit de braise réduit, destiné à assurer l'allumage d'une charge de reprise.

Ce mode de fonctionnement permet à la fois d'obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.

Quel que soit le mode de fonctionnement désiré (Puisssance nominale ou Combustion Prolongée), s'assurer que chaque charge de bois s'allume des son introduction dans l'appareil et que l'inflammation se maintain. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d'allure » en position « allumage » jusqu'à atteoir un embrasement satisfaisant du bois :

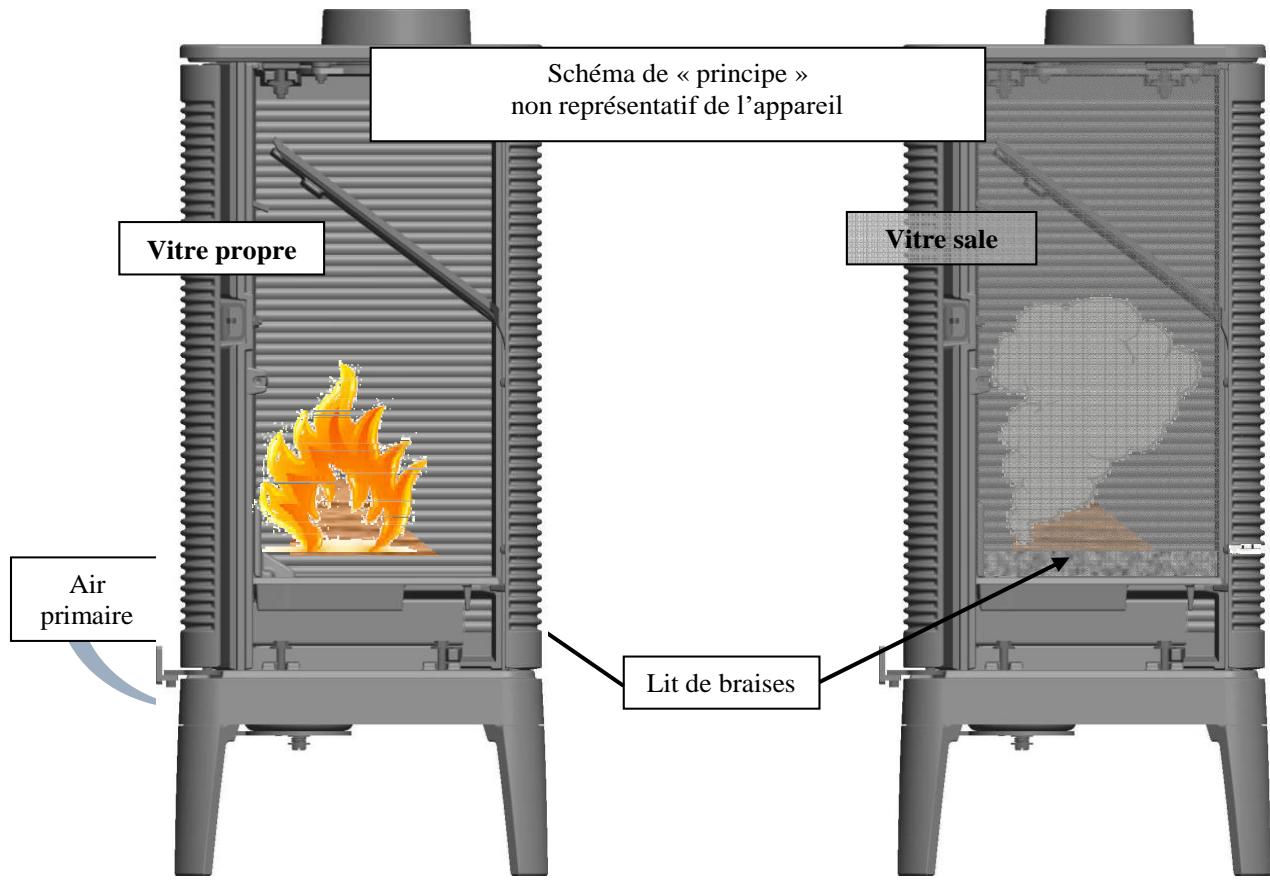

Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d'encrasser fortement l'appareil et le conduit de fumée et de larguer dans l'atmosphère des effluents nocifs pour l'environnement et la santé.

Post combustion activée = BON Appareil « chaud et propre »

Combustion sans flumes = MAUVAIS Appareil « froid et sale »

Organes de réglages :

Utiliser systematiquement le gant anti-chaleur fournie avec l'appareil pour manipuler les organes de reglages qui peuvent etre très chauds.

• Registre de réglage d'allure : Situé en façade, ce registre est utilisé pour modifier l'allure de l'appareil entre « Puisance nominale » (registre ouvert = 1 tour) et « Combustion prolongée » (registre fermé).
• Registre d'allumage : L'action sur le registre de réglage d'allure, au-delà de la position « Puisance nominale » permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintainue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire: Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion propre. L'action de réglage de ce registre n'est justifiée que si les tirages sont plus ou moins élevés que ceux qui sont recommendés (voir ci avant). Dans ce cas, ce registre peut être réglé pour Broker un fonctionnement satisfaisant. Une fois cette adaptation effectuee, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

Information pour le recyclage/la fin de vie du produit :

Veuillez-vous munir des pages « Eclate » et « Nomenclature » afin de visualiser les numeros et les différences des différentes pieces composants le produit.

Le tableau suivant répertorie les composants de l'appareil et les indications pour une séparation et un dépôt dans les filières de recyclage/valorisation appropriées suivant la réglementation en vigueur :

Récédence de la pièce commençant par	A mesure avec les :
AS, AV, ATF	Métaux
AI, AX	Encombrants
AL	DEEE (Déchets d'Equipements Electriques et Electroniques)

Note: De même, les déchets d'emballage (bois, carton, plastique) doivent être triés suivant les dispositions en application dans le pays.

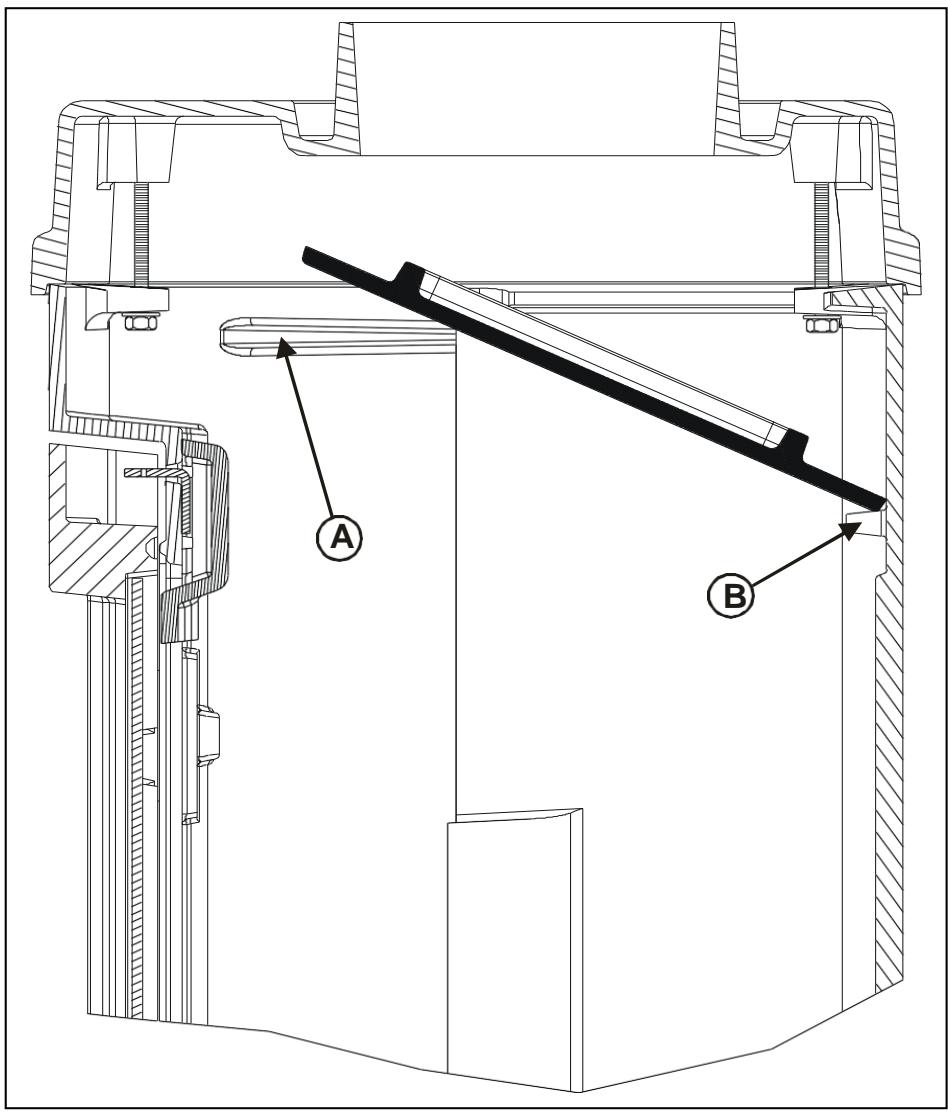

Montage du déflecteur

Le déflecteur doit être obligatoirement mis en place avant la mise en service du poèle.

• Couper le lien qui maintain le déflecteur à la grille.
• Monter le déflecteur verticalément dans l'appareil le long des bossages A.
• le poser sur les bossages A en l'inclinant vers le fond de l'appareil.
• le laisser glisser le long des bossages A et venir le placer sur les bossages B.
