MODE D'EMPLOI BOHEME INVICTA

FOYER 700 Compact Référence 6273 54 FOYER Compact Avaloir plat Référence 6273 54 FOYER 700 Compact Référence 6273 54

CONSEILS D’INSTALLATION

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil. TRES IMPORTANT Ne jamais tenter de modifier l’appareil. Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation. La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles : Ne pas installer des matériaux inflammables à proximité. Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle. Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm². La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement. Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes. Arrêter la VMC pendant l’utilisation de l’appareil. UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdit). Ramoner votre conduit de cheminée au moins 2 fois par an.

CONSEILS D’UTILISATION

IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR. IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l’appareil. Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet. Ne pas manœuvrer la porte brusquement POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer légèrement sur les deux poignées afin d’assurer une bonne étanchéité. Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

CONSEILS D’ENTRETIEN

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d’air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850). Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire. SECURITE Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher. SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE : Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d’admission d’air primaire sur le cendrier), Puis communiquer immédiatement avec les autorités locales incendie. FOYER 700 Compact Référence 6273 54 Rep

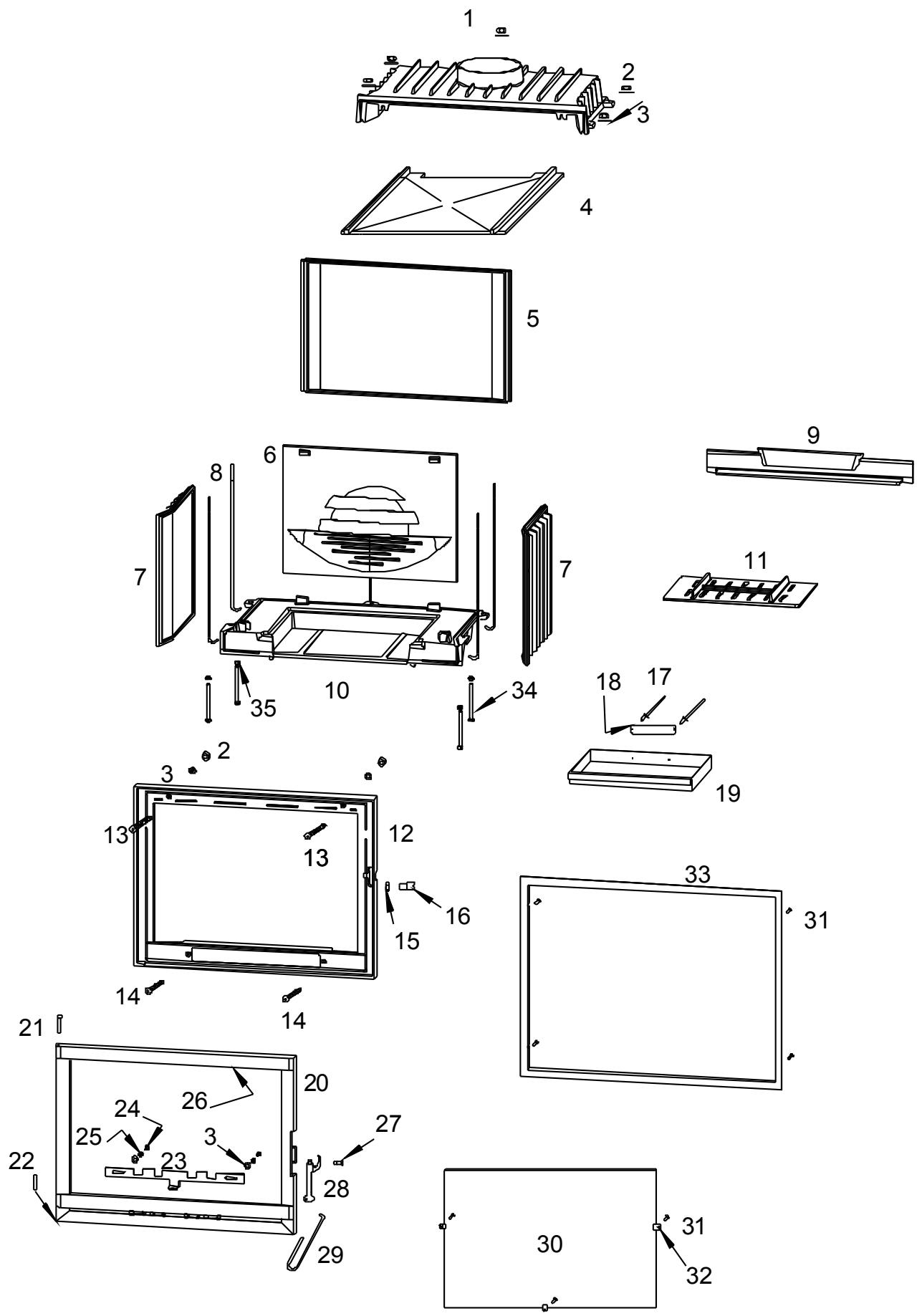

Désignation Avaloir Ecrou hexagonal de 6 Rondelle large de 6 Déflecteur Fond arrière Taque Côté réversible Tirant de 6x425 Pare bûches Socle Grille foyère Façade Vis tête fraisée de 6x30 Vis tête fraisée de 6x20 Ecrou bas de réglage fermeture Excentrique de réglage fermeture Rivet de 3x8 Plaque signalétique Tiroir cendrier Porte Axe de porte haut, clou lisse de 5x30 Axe de porte bas, goupille cannelée de Registre de réglage d’air Vis tête fraisée de 6x20 Ressort registre Joint de porte Ø 8, longueur 2,88 mètres Vis de fixation du loquet Loquet Crochet d’ouverture de la porte Vitre de 613x397x4 Vis de fixation de la vitre Attache de vitre Cadre Vis tête hexagonale Ecrou hexagonal Référence FB60 700145 AV 7100060 AV 4100060 FB60 700108 FB60 700105 FB60 700490 FB60 700104 AS 700256 FB60 700115 FB60 700244 FB60 700139 FB60 700535 AV 8636300 AV 8636200 AV 7130060 AS 700253B AV 5203080 PS 627354 AT 700353B FB60 700549 AV 0105300 AV 6305200 AT 700354A AV 8656200 AS 700230A AI 303008 AS 800251B FB60 800821 AS 800255 AX 116470 AV 8644080 AS 700262 AT 700138A AV 8400000 AV 7100100 Nomenclature FOYER 700 Compact Référence 6273 54

Référence 6273 54 Désignation suivant la norme EN 13 229 : - Taux d’émission de monoxyde de carbone : 0,215% - Rendement à la puissance calorifique nominale : 72,30% - Température moyenne des fumées : 296°C - Appareil à combustion continu Puissance calorifique nominale 14kW

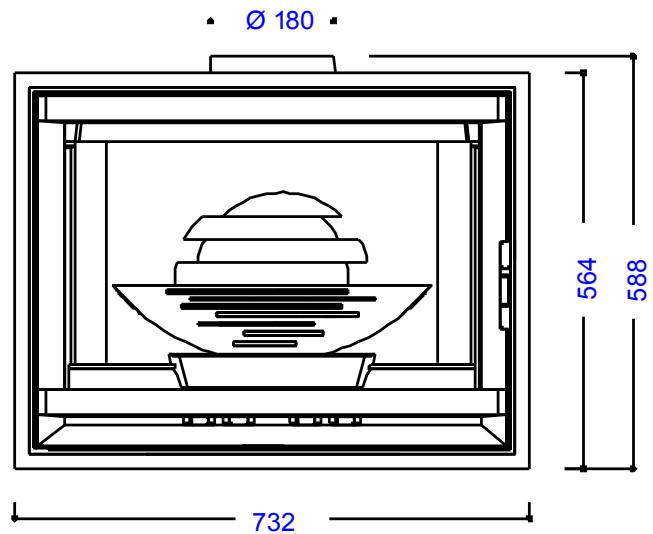

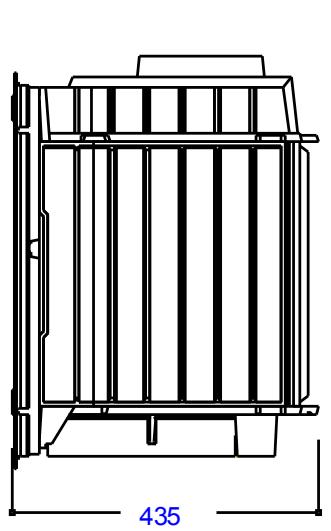

Encombrement Foyer intérieur Cadre Vitre Encastrement

Latéralement : 5.9 cm (dont 5 cm d’isolant) Au fond : 11.5 cm (dont 5 cm d’isolant) (caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer) Distance aux matériaux combustibles adjacents : Poids de l’appareil 120 kg Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l’allure normale. Départ des fumées sur le dessus par une buse de diamètre 180 mm Dépression dans le conduit de fumées de 12 à 14 pascals Plaque signalétique rivetée sur l’arrière du cendrier Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air). La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier. Fiche technique Février 2006
