Type de produit	Poêle à bois
Marque	INVICTA
Modèle	SEVILLE
Puissance nominale	10 kW
Rendement	73,5 %
Taux de CO	0,183 %
Température des fumées	297 °C
Mode de fonctionnement	Intermittent
Combustible recommandé	Bois / bûches de 33 cm
Dimensions (H x L x P)	690 x 560 x 460 mm
Poids	98 kg
Diamètre de raccordement	150 mm
Largeur utile de chargement	40 cm
Dimensions de la porte	H 430 x L 425 mm
Dimensions de la vitre	H 375 x L 330 mm
Distance minimale aux matériaux combustibles	40 cm
Distance minimale aux matériaux incombustibles	15 cm
Réglage d’air	Registre bas (allure normale / combustion lente)
Pièces détachées disponibles	Grille, déflecteur, vitre, joint, cendrier, etc.
Entretien courant	Nettoyage régulier du cendrier et de la vitre, ramonage annuel du conduit
Sécurité	Ne pas poser sur sol combustible, utiliser une main froide pour les réglages, aérer lors de la première mise en service

FOIRE AUX QUESTIONS - SEVILLE INVICTA

Quel type de combustible utiliser avec le poêle INVICTA SEVILLE ?

Le poêle est conçu pour brûler des bûches de bois d'une longueur maximale de 33 cm. Utilisez du bois sec (taux d'humidité inférieur à 20 %) pour un rendement optimal et moins de dépôts.

Comment allumer correctement le poêle ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil avec des bûches.

Quelle est la puissance nominale et comment l'atteindre ?

La puissance nominale est de 10 kW. Elle est obtenue avec un tirage de 12 Pa et une charge de 3 kg de bois (2 bûches de bois dur) renouvelée toutes les 60 minutes.

Quelle distance minimale respecter par rapport aux matériaux combustibles ?

Maintenez une distance d'au moins 40 cm par rapport aux matériaux combustibles (meubles, rideaux, etc.) et 15 cm par rapport aux matériaux incombustibles.

Comment régler l'arrivée d'air ?

Utilisez le registre de réglage d'allure situé en bas de la façade. Tournez-le pour passer de 'allure normale' à 'combustion lente' (position fermée). Manipulez-le toujours avec la main froide fournie.

Pourquoi y a-t-il une odeur de peinture lors des premières utilisations ?

Lors de la première chauffe, la peinture du poêle durcit et dégage une odeur. Aérez la pièce ou effectuez une première chauffe à l'extérieur avant l'installation définitive.

Comment entretenir la vitre du poêle ?

Nettoyez la vitre régulièrement avec un produit adapté pour vitre de poêle ou une éponge humide après refroidissement. Évitez les produits abrasifs.

Quels sont les numéros de référence pour les pièces détachées principales ?

Les pièces sont répertoriées dans la notice. Exemples : grille (FB610259), vitre (AX686191A), cendrier (AT610201B). Consultez la liste complète pour commander.

Peut-on poser le poêle directement sur un sol en bois ?

Non, le poêle ne doit pas être posé sur un sol combustible. Placez-le sur une sole carrelée ou une plaque métallique réfléchissante pour protéger le sol de la chaleur.

Quelle est la fréquence de ramonage recommandée ?

Il est conseillé de ramoner le conduit de fumée au moins une fois par an par un professionnel, pour garantir la sécurité et le bon fonctionnement de l'appareil.

MODE D'EMPLOI SEVILLE INVICTA

Poèle à bois SEVILLE

Référence 6192 00

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil

Caractéristiques suivant EN 13240 :

Puisance nominale	10 kW
Rendement	73.5%
Taux de CO%	0.183 %
T° fumées	297 °C
Mode de fonctionnement	Intermittent
Combustible recommandé	Bois / bûches de 33 cm
L'appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l'effect de la chaleur. Si le cas se présente, placer l'appareil sur une sole carrelée ou une plaque métallique refléchissante pour protéger le sol contre le risque de températures élevées. Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

Masse de l'appareil	98 kg

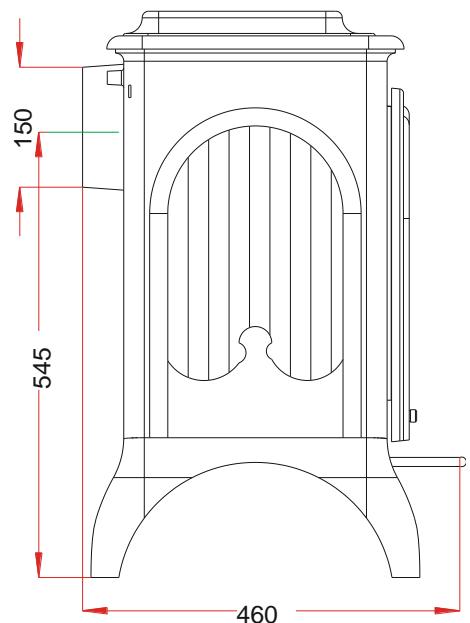

Raccordement au conduit de fumée par la buse située sur le dessus et à l'arrière de l'appareil	diamètre 150 mm
largeur utile pour le chargement des bûches	40 cm - Chargement façade

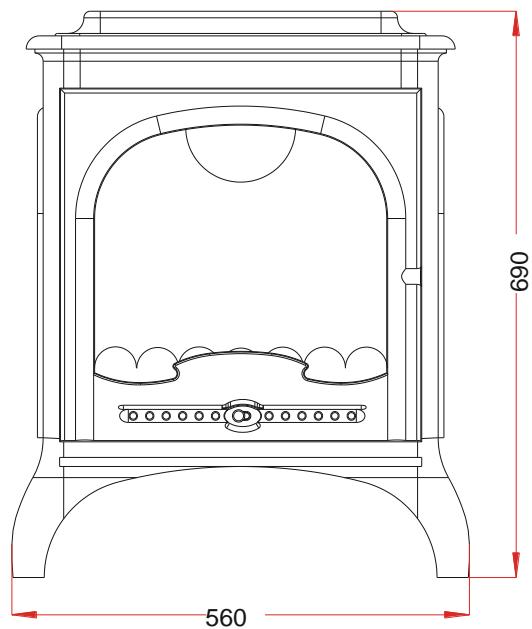

Encombrement	h 690 mm	lg 560 mm	prof 460 mm
Dimensions de la porte	h 430 mm		lg 425 mm
Dimensions de la vitre	h 375 mm		lg 330 mm
Plaque signalétique	rivétée à l'arrête du cendrier

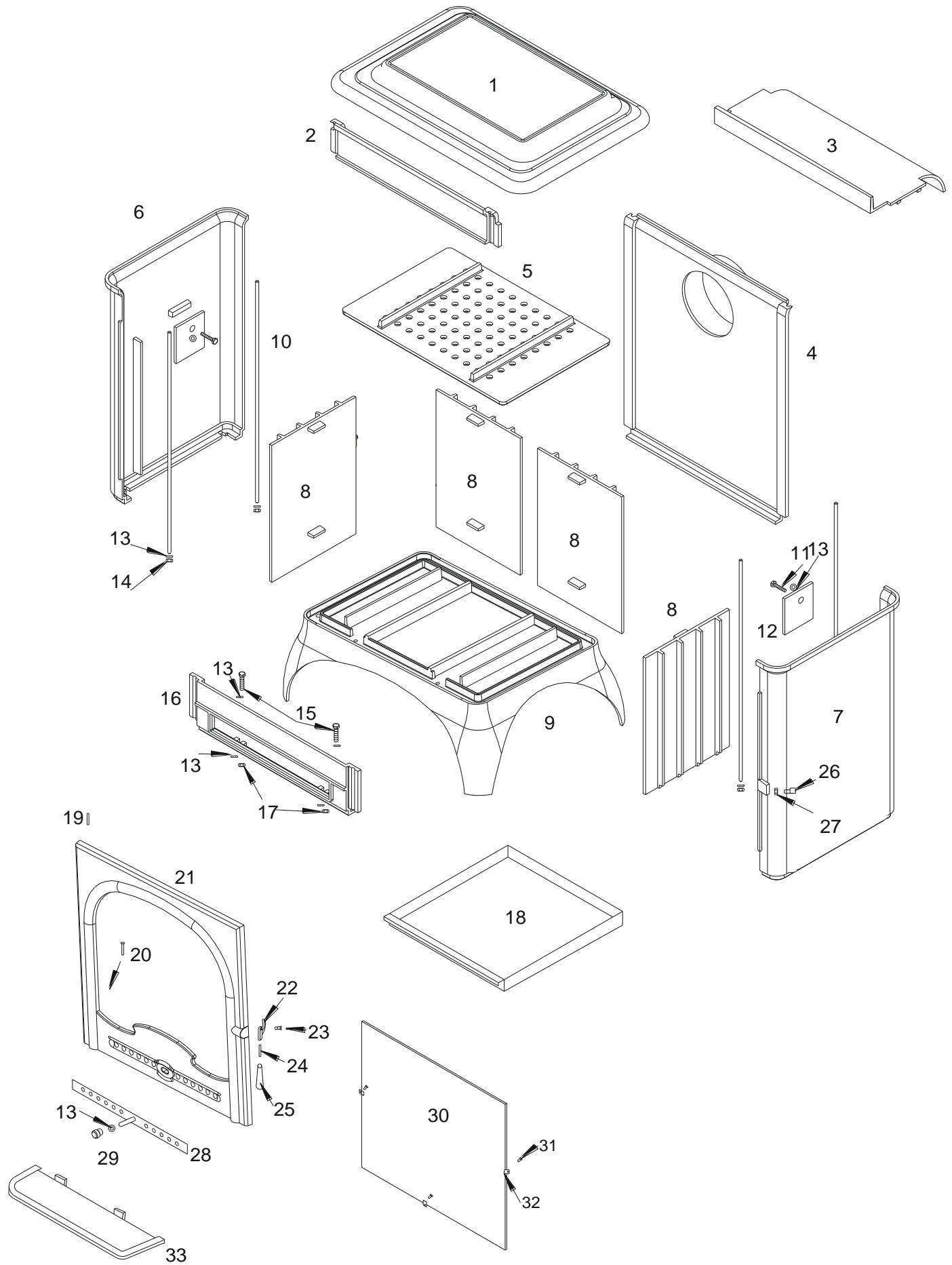

Repère nbr designation

1 1 Dessus FB 610256 2 1 Bandeau haut FB610255 3 1 Deflecteur FB 610260 4 1 Fond arrriere FB 610253 5 1Grille FB610259 6 1 Côté gauche FB 610251 7 1 Côté droit FB 610252 8 4 Paroi interieure FB 610258 9 1 Socle FB 610250 10 4 Tirant de 6x520 AS 610200A 11 2 Vis tete hexagonale de 6x10 AV8406100 12 2 Bride paroi intérieure AT 610202A 13 11 Rondelle de 6 AV4100060 14 4 Ecrou frein AV7040060 15 2 Vis tete hexagonale de 6x25 AV 8406250 16 1 Bandeau bas FB 610254 17 2 Ecrou hexagonale de 6 AV 7100060 18 1 Tiroir cendrier AT 610201B 1 1 Axe de porte haut, goupille lisse de 5x30 AV 6325300 20 1 Axe de porte bas, clou lisse de 5x30 AV 0105300 21 1 Porto FB610281 22 1 Loquet d'ouverture et de fermetre de la porte FB60 700119 23 1 Vis de fixation du loquet AS 800251B 24 1 Tige filetée de loquet AS 700259 25 1 Poignée de loquet AV 2060081 26 1 Excentrique de réglage fermeture AS 700253B 27 1 Ecrou bas de réglage fermeture AV 7130060 28 1 Tirette d'air KAT 49525 29 1 Bouton de réglage d'air AV 1113401 30 1Vitre AX686191A 31 3 Vis de fixation de la vitre AV 8644062 32 3 Attache de vitre AS 700262 33 1 Bavette FB610262

Conseils d'utilisation :

• Précaution au moment de la mise en service.

Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.

• Allumage: placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).
• Fonctionnement intermittent:

Le fonctionnement "Intermittent" nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.

Puissance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3kg, sous forme de 2 buches (fendues ou non) de bois dur, renouvelée toutes les 60 minutes. Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure (situé en bas de la façade) : ce registre est utilisé pour modifier l'allure de l'appareil entre "allure normale" et la "combustion lente" (position fermée).
