Type de produit	Foyer ou poêle à bois
Modèles compatibles	INVICTA SYMPHONIE 800, SYMPHONIE 900, SYMPHONIE VERTICAL
Puissance nominale	14 kW
Rendement	78 %
Taux de CO	0,15 %
Température des fumées	370 °C
Débit massique des fumées	11,4 g/s
Combustible recommandé	Bois sec (humidité < 20 %), bûches de 33 cm maxi (55 cm)
Masse de l'appareil	137 kg
Raccordement fumée (diamètre)	200 mm (buse sur le dessus)
Dimensions de la porte	H 600 mm, Lg 800 mm
Vision du feu	H 385 mm, Lg 580 mm
Distance aux matériaux combustibles (latéral)	8 cm (dont 5 cm d'isolant)
Distance aux matériaux combustibles (fond)	13 cm (dont 5 cm d'isolant)
Mode de fonctionnement	Continu et intermittent
Registre de réglage d'allure	Modulation entre allure normale et combustion lente (ouverture 30 % pour allure normale)
Registre d'allumage	Supplément d'air pour allumage (max 30 minutes)
Entretien courant	Vidange du cendrier, nettoyage de la vitre, vérification des joints
Entretien périodique	Ramonage annuel, contrôle par un technicien compétent
Pièces détachées et réparabilité	Liste complète de pièces (socle, grille, façade, porte, etc.) avec références, disponibles en service après-vente

FOIRE AUX QUESTIONS - SYMPHONIE 800 6583-44, SYMPHONIE 900 6593-44, SYMPHONIE VERTICAL 6563-44 INVICTA

Quel type de bois utiliser pour le chauffage ?

Utilisez exclusivement du bois sec (humidité inférieure à 20 %) tel que le hêtre, le charme ou le chêne. Évitez les résineux comme le sapin. Les bûches doivent mesurer 33 cm de long, avec un maximum de 55 cm.

Comment allumer correctement l'appareil ?

Placez du papier froissé (éviter le glacé) et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois bien enflammé, chargez le bois. Vous pouvez laisser la porte entre-ouverte sous surveillance. Les premières heures, faites un feu modéré pour la dilatation.

Quelle est la puissance nominale et comment l'atteindre ?

La puissance nominale est de 14 kW sous un tirage de 12 Pa, avec une charge de 3,5 kg de bois (2 demi-bûches) renouvelée toutes les 45 minutes, et le réglage d'allure entrouvert à environ 30 %.

Comment régler la combustion lente ?

Pour une combustion lente de 3 heures, utilisez une charge de 4,5 kg de grosses bûches (diamètre > 16 cm) sous un tirage de 6 Pa, en fermant complètement le réglage d'allure. Faites d'abord une mise en régime réduite puis chargez sur un lit de braise.

Que faire en cas de baisse d'activité du feu ?

Ouvrez la porte avec précaution, réorganisez les bûches sur la braise à l'aide d'un tisonnier, puis refermez. L'activité reprend généralement immédiatement. Évitez le bois humide et alternez les périodes de ralenti.

Comment entretenir mon poêle INVICTA ?

Videz régulièrement le cendrier, nettoyez la vitre avec un produit adapté. Une fois par an, faites ramoner le conduit et vérifier l'ensemble par un technicien : changez les joints usés, vérifiez le déflecteur et les jonctions.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Respectez au moins 8 cm latéralement (dont 5 cm d'isolant) et 13 cm au fond (dont 5 cm d'isolant). L'isolant doit être de la laine de roche de 5 cm d'épaisseur, conductivité max 0,04 W/m°C avec face aluminium.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de rechargement et toutes les arrivées d'air, puis appelez les pompiers (18). Ne jamais utiliser d'eau.

Puis-je utiliser d'autres combustibles que le bois ?

Non, utilisez uniquement le bois recommandé. Il est interdit d'utiliser des combustibles liquides ou non adaptés, et de brûler des déchets. Ne surchargez pas l'appareil.

Comment régler le registre d'allumage ?

Le registre d'allumage se manœuvre en tournant le bouton au-delà de la position allure normale pour obtenir un supplément d'air. Ne maintenez cette position que pendant l'allumage ou la reprise, au maximum 30 minutes, sous surveillance.

MODE D'EMPLOI SYMPHONIE 800 6583-44, SYMPHONIE 900 6593-44, SYMPHONIE VERTICAL 6563-44 INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	14 kW
Rendement	78 %
Taux de CO%	0.15 %
Classement Flamme verte	★★★★★
T° fumées	370 °C
Mode de fonctionnement	Continu et Intermittent
Combustible推薦é	Bois / bûches de 33 cm (longueur maxi des bûches 55cm)
Débit massique des fumées	11.4 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralément : 8 cm (dont 5 cm d'isolant)
	Au fond : 13 cm (dont 5cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseeur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	137 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm

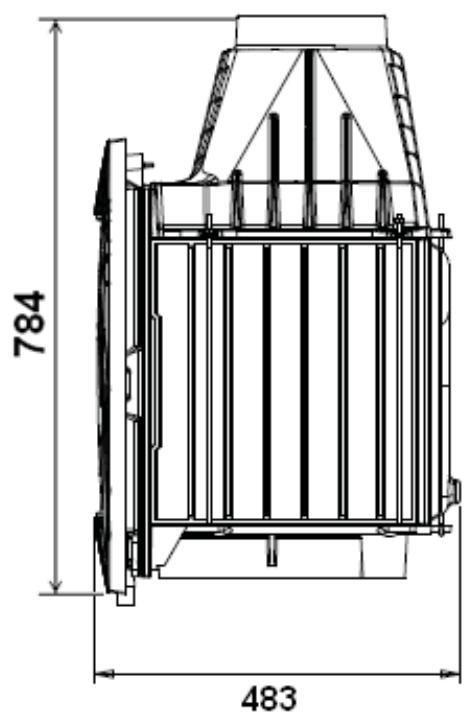

Encombrement du foyer	Voir schéma ci-dessus
Dimensions de la porte	h 600 mm	lg 800 mm
Vision du feu	h 385 mm	lg 580 mm
Plaque signalétique	rivétée à l'arrêté du cendrier

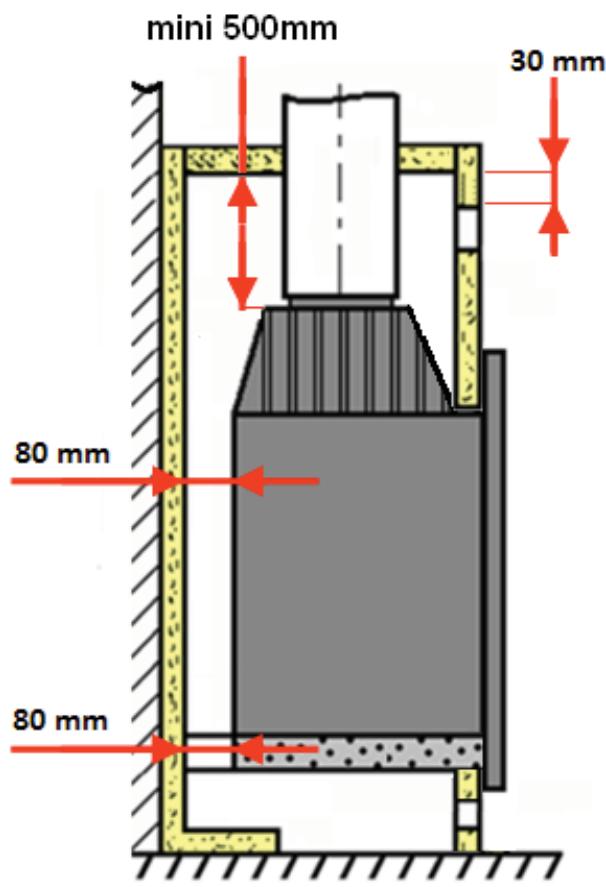

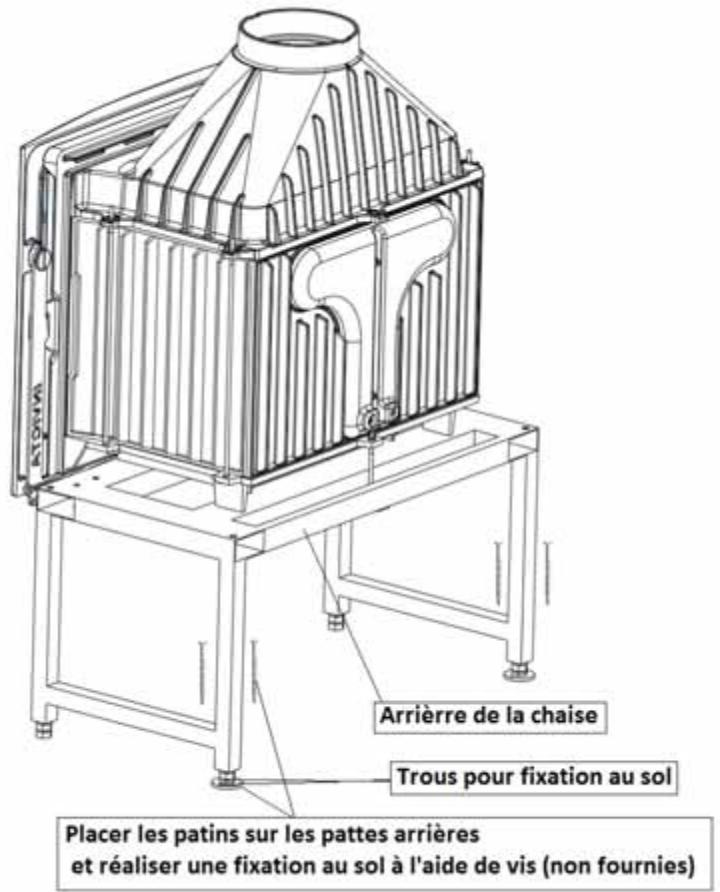

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

Prévoir impérativement une trappe d'accès pour la maintenance du ventilateur.

Section de l'entrée d'air frais: 8 dm²

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

Repère	Nbr	DESIGNATION	Référence
1	1	Socle	FB60700130
2	1	Grille foyère	FB60700139
3	1	Façade	FB60700644
4	1	Façade dendrier	FB60700645
5	2	Côté réversible	FB60700104
6	1	Fond arrêté	FB60700658
7	1	Déflecteur	FB60800158
8	1	Avaloir	FB60700828
9	1	Taque invicta	FB60700657
10	1	Chenet invicta	FB60700440
11	1	Porte symphonie	FB60700648
12	5	Tirant de 6 x 425	AS700256
13	1	Registre primaire	AT700109
14	1	Ressort	AS700230
15	1	Tiroir dendrier	AT700111
16	5	Ecrous embases M6	AV7220060
17	2	Rivet 3 x8	AV 5203080
18	1	Plaque signalétique	PS6583 44
19	1	Bouton inox 65mm	AS700102
20	1	Bouton inox de poignée	AS750120B
21	1	Poignée	AT750120D
22	1	Vis décolletée de poignée	AS750122
23	1	Rondelle ressort Ø 16	AV4170171
24	1	Vis décolletée de glissière porte	AS750124
25	1	Vis FHC M6x10mm	AV8636100
26	2	Vis H M6x30mm	AV8406300
27	1	Joint de porte D12mm	AI303012
28	1	Joint de façade dendrier D5	AI 303005
29	2	Axe de porte, goupille cannelée 6x 40	AV 6306400
30	1	Vis décolletée de loquet	AS750251
31	4	Attaché de vitre	AS 700262
32	4	Vis tête cylindrique de 4 x8	AV 8644080
33	1	Vitre 597 x419	AX126876
34	4	Ecrou h Ø 6	AV 7100060
35	4	Rondelle Ø 6	AV 4100060
36	1	Loquet de dendrier	FB60750814
37	2	Vis fhc M6x40	AV8636400
38	2	Vis fhc M6x20	AV8636200
39	2	Vis fhc tuflock M6x16	AV8636169
40	1	Ecrou M6 borgne	AV7140060
41	2	Rondelle large de 6	AV4110060
42	1	collecteur	FB800152
43	1	Vis ff M6 x25	AV8606250
44	1	Butée de porte	AT700126
45	1	Charnière	AS610120A
46	4	Vis fhc M5x10	AV8635100
47	1	Rondelle laiton	AV4100085
48	1	Bouton bakélite	AV1113401

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage: Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintenant toujours l'appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil.
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3.5kg, sous forme de 2 demies buches de bois dur (soit une buche fendue en deux partie), renouvelée toutes les 45 minutes, avec le réglage d'allure légèrement entrouvert (environ 30% : voir schéma ci après). Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5kg constituée de 1 buche de bois dur non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. Privilégier une utilisation avec de petites charges.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totally prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

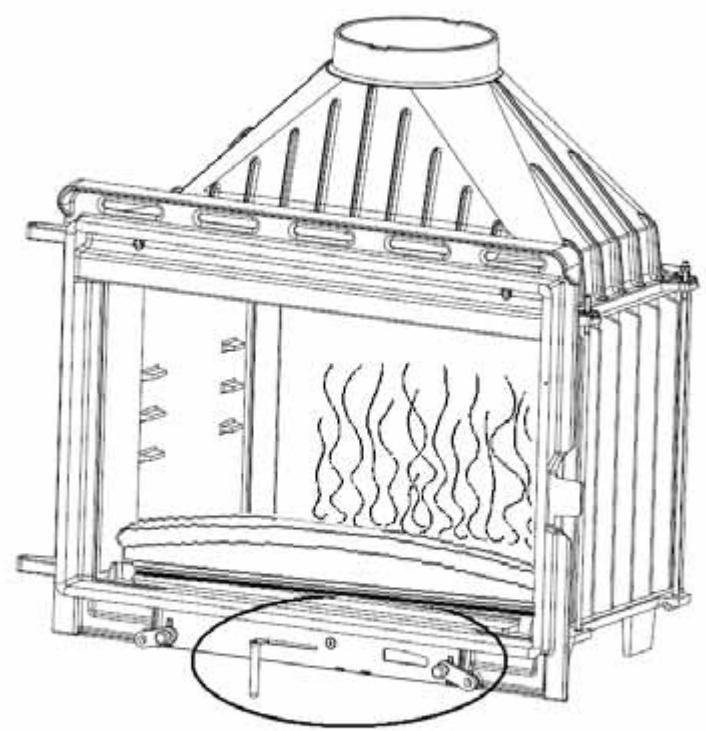

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

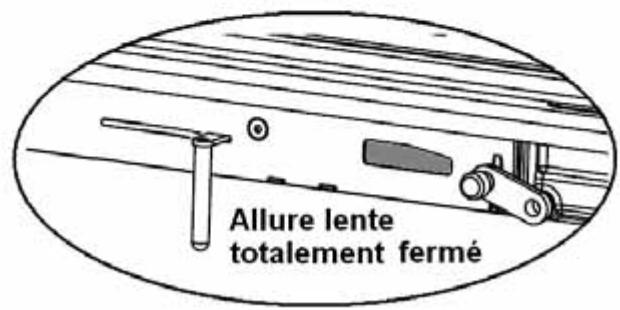

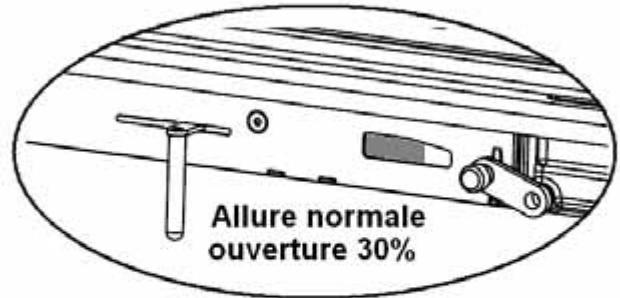

• Registre de réglage d'allure : ce registre est utilisé pour moduler l'allure de l'appareil entre “allure normale” et la "combustion lente". Une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale" correspondant à une ouverture de 30 %.

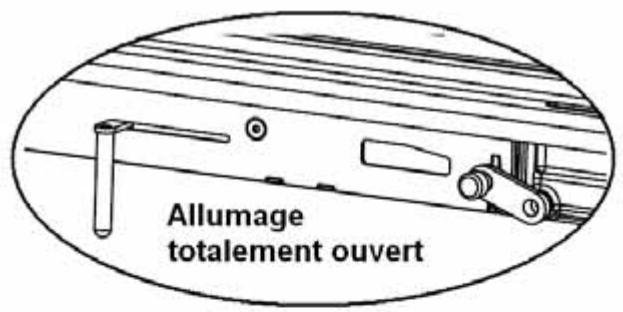

• Registre d'allumage : L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poèle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
