PHOENIX - Cheminée insert INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée insert
Marque	INVICTA
Modèle	PHOENIX
Puissance calorifique nominale	14 kW
Rendement	75,40 %
Taux d'émission de CO	0,241 %
Température moyenne des fumées	317 °C
Masse de l'appareil	121 kg
Dimensions (encombrement)	H 680 x L 692 x P 435 mm
Dimensions du foyer intérieur	H 415 x L 580 x P 305 mm
Dimensions de la vitre	H 397 x L 613 x ép. 4 mm
Dimensions d'encastrement	H 700 x L 700 x P 500 mm
Distance latérale aux matériaux combustibles	5,4 cm (dont 5 cm d'isolant laine de roche)
Distance au fond aux matériaux combustibles	11,5 cm (dont 5 cm d'isolant laine de roche)
Diamètre de la buse de fumée	200 mm
Dépression requise	12 à 14 Pa
Combustible recommandé	Bois sec (hêtre, charme, chêne) avec un minimum de 2 ans de coupe
Chargement	En façade
Réglage de l'air	Registre d'air primaire sur le cendrier
Entretien	Ramonage deux fois par an, nettoyage régulier du foyer, vérification des joints
Sécurité	Ne pas surchauffer ; maintenir les objets inflammables à plus de 1,5 m du foyer ; surveiller les enfants
Pièces détachées et réparabilité	Utiliser exclusivement les pièces de rechange du fabricant (liste des références dans la notice)

FOIRE AUX QUESTIONS - PHOENIX INVICTA

Quel type de bois utiliser dans le PHOENIX INVICTA ?

Utilisez du bois sec (hêtre, charme, chêne) ayant séché au moins 2 ans. Les résineux (sapin, etc.) sont interdits car ils encrassent le conduit et réduisent le rendement.

Comment allumer correctement l'insert ?

Placez du papier froissé (sans papier glacé) et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil. Les premières heures, faites un feu modéré pour permettre une dilatation normale.

Quelle dépression de conduit est nécessaire ?

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pa. Vérifiez-la en chauffe à l'aide d'un manomètre. Si nécessaire, installez un modérateur de tirage.

Comment régler la puissance de l'insert ?

La puissance se règle en modulant l'arrivée d'air primaire via le registre situé sur la façade du cendrier. Poussez ou tirez le bouton pour augmenter ou diminuer l'air comburant.

À quelle distance installer l'insert des matériaux combustibles ?

Latéralement : 5,4 cm (dont 5 cm d'isolant laine de roche). Au fond : 11,5 cm (dont 5 cm d'isolant). Devant : au moins 1,5 m pour tout objet inflammable.

Comment entretenir la vitre si elle noircit ?

Si la vitre noircit, glissez des cales d'épaisseur d'environ 0,5 mm du côté extérieur, aux endroits des attaches, pour créer une lame d'air sur le pourtour. Cela améliorera le nettoyage de la vitre.

Que faire en cas de feu de cheminée ?

Fermez immédiatement toutes les arrivées d'air : porte de chargement, tiroir à cendres, registre d'air primaire. Puis appelez les pompiers. Ne tentez pas d'éteindre avec de l'eau.

Peut-on utiliser l'insert comme incinérateur ?

Non, il est strictement interdit d'utiliser l'appareil comme incinérateur. Brûlez uniquement du bois sec recommandé. Les combustibles liquides ou fluides sont également interdits.

Comment changer la vitre de l'insert ?

Dévisser les vis d'attache de la vitre, retirez l'ancienne vitre. Remontez avec une vitre neuve (réf. AX 126470) et remplacez également les attaches si nécessaire. Utilisez les vis fournies.

Où trouver la plaque signalétique de l'appareil ?

La plaque signalétique est rivetée sur l'arrière du cendrier. Elle mentionne la référence (6274 44) et les caractéristiques techniques.

MODE D'EMPLOI PHOENIX INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 6274 44

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone: 0,241% - Rendement à la puissance calorifique nominale : 75,40% - Température moyenne des fumées : 317°C - Appareil à combustion continue

Puissance calorifique nominale 14kW

Masse de l'appareil

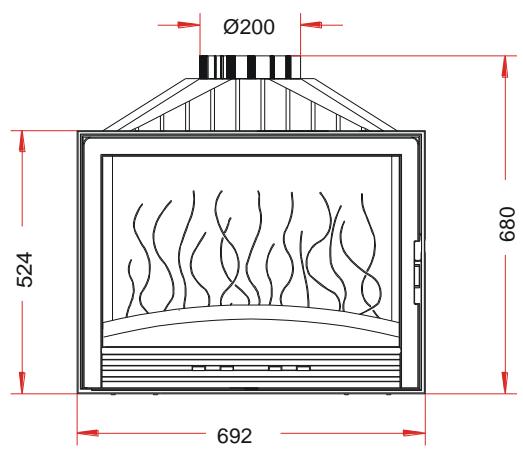

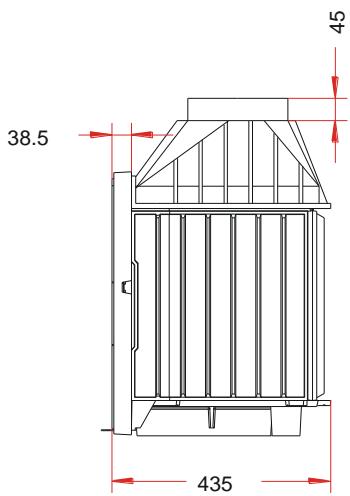

Encombremment

Foyer intérieur

Façade

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

121 kg

h 680 mm lg 692 mm prof 435 mm

h 415 mm lg 580 mm prof 305 mm

h 524 mm lg 692 mm

h 397 mm lg 613 mm ép 4 mm

h 700 mm lg 700 mm prof 500 mm

• Latéralement: 5.4 cm (dont 5 cm d'isolant)
• Au fond : 11.5 cm (dont 5 cm d'isolant)

Caractéristique de l'isolant: laine de roche, épaisseur 50 mm, conductivité maxi 0.04W/m°C, avec face aluminium côté foyer. Chargement en façade.

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par réglage du registre d'air primaire sur la façade du cendrier.

Foyer 700 compact

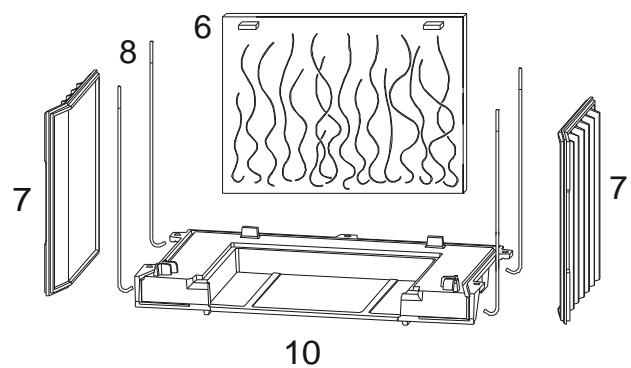

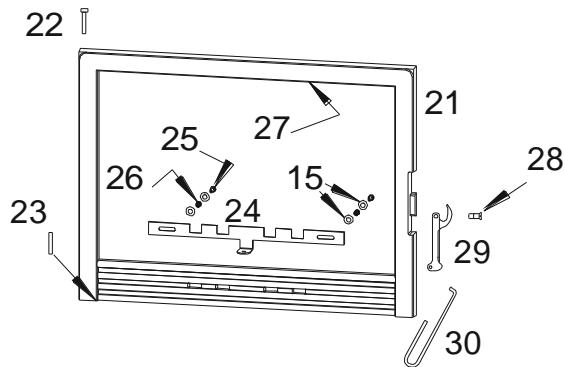

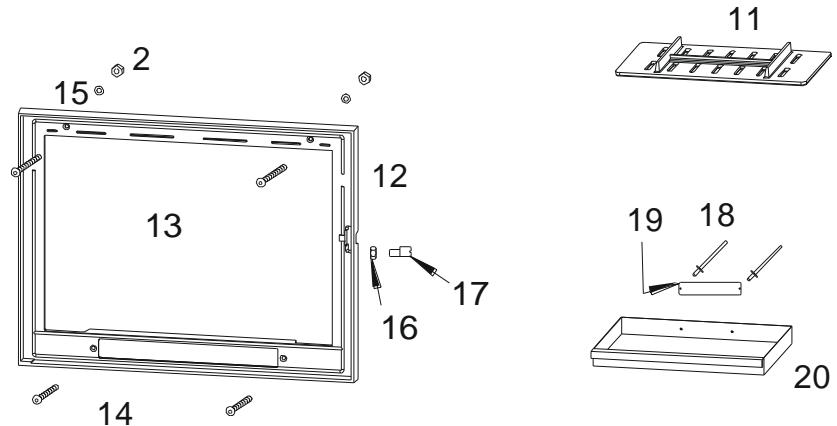

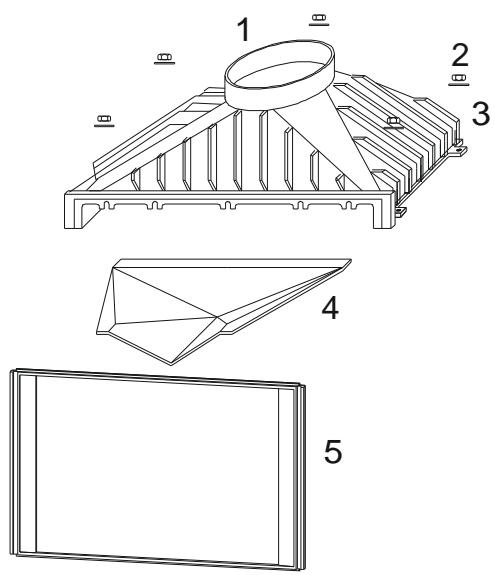

Repère	Nbr	DESIGNATION	Référence
1	1	Avaloir	FB60 700860
2	7	Ecrou hexagonale de 6	AV 7100060
3	5	Rondelle large de 6	AV 4110060
4	1	Déflecteur	FB60 700127
5	1	Fond arrêté	FB60 700105
6	1	Taque décor	FB60 700438
7	2	Côté réversible	FB60 700104
8	5	Tirant de 6x425	AS 700256
9	1	Pare bùches	FB60 700440
10	1	Socle	FB60 700130
11	1	Grille foyère	FB60 700139
12	1	Façade	FB60 700535
13	2	Vis têté faisée de 6x40	AV 8636400
14	2	Vis têté faisée de 6x20	AV 8636200
15	6	Rondelle de 6	AV 4100060
16	1	Ecrou bas de 6, réglage de fermeture	AV 7130060
17	1	Excentrique de réglage de fermeture	AS 700253B
18	2	Rivet de 3x8	AV 5203080
19	1	Plaque signalétique	PS 627444
20	1	Tiroir cendrier	AT 700353B
21	1	Porte	FB60 700558
22	1	Axe de portehaut Ø5x30	AV 0105300
23	1	Axe de portebas Ø5x20	AV 6305200
24	1	Registre de réglage d'air	AT 700354A
25	2	Vis têté faisée de 6x20	AV 8656200
26	2	Ressort registre	AS 700230A
27	1	Joint de portehaut Ø8 longueur 2,88 Mètres	AI 303008
28	1	Vis de fixation du loquet	AS 800251B
29	1	Loquet de fermeture	FB60 700883
30	1	Crochet d'ouverture de porte	AS 800255
31	1	Vitre 613x397x4	AX 126470
32	3	Vis de fixation de vitre de 4x8	AV 8644080
33	3	Attaché de vitre	AS 700262

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais, habillez votre appareil en respectant ces quelques règles :

• Ne pas installer des matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est close pour un chauffage électrique augmenter les entrées d'air aux fenêtres et portes.

• Arrêter la VMC pendant l'utilisation de l'appareil
• UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES: BOIS SEC d'un minimum de 2 ans de coupe (Hetre, Charme, Chene - le sapin et les résineux sont interedit). Ramoner votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé d'utiliser que les pieces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manœuvrer la porte brusquement

POUR LES FOYERS EQUIPES D'UN SYSTEME DE RELEVAGE

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. - Régler l'allure du feu en manoeuvrant l'entièrement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Conseils d'entretien

Pour obtenir une belle étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de dendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
