MODE D'EMPLOI INSERT 700 C 520 INVICTA
Insert 700 C 520 noir
Référence 6674 44
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.
Caractéristiques suivant EN 13229 :
| Puisance nominale | 12 kW |
| Rendement | 70.8 % |
| Taux de CO% | 0.23 % |
| T° fumées | 368°C |
| Mode de fonctionnement | Continu |
| Combustible recommandé | Bois / bûches de 50 cm |
| Distance par rapport aux matériaux combustibles adjacents : | Latéralent : 5.4 cm (dont 5 cm d’isolant) |
| Au fond : 10.5 cm (dont 5 cm d’isolant) | |
| (caracteristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer) | |
Caractéristiques de construction :
| Masse de l'appareil | 144 kg | ||
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 200 mm | ||
| Longueur maximale des bûches | 60 cm - Chargement en façade | ||

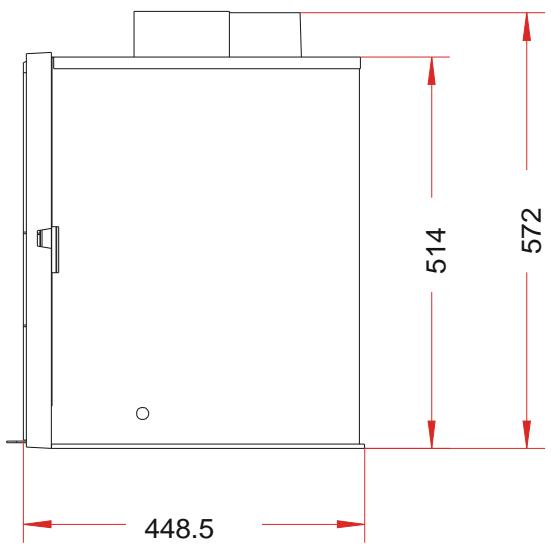

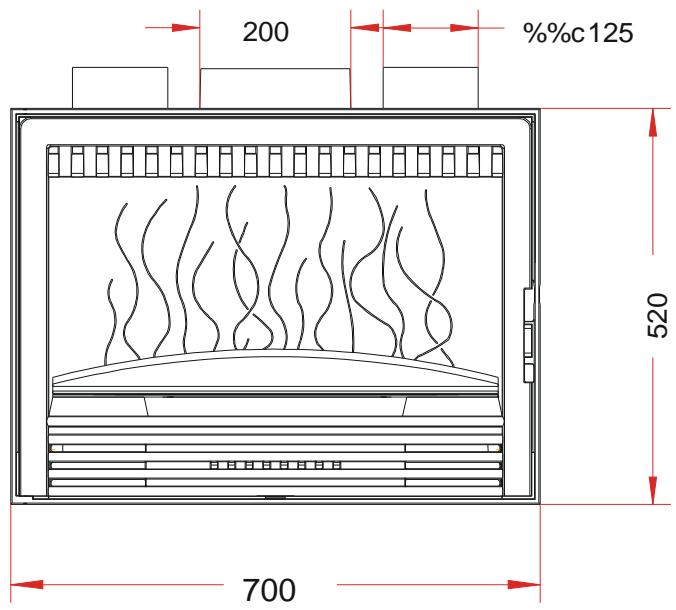

| Encombrement | h 572 mm | lg 700 mm | prof 448.5 mm |
| Dimensions de la porte | h 449 mm | lg 675 mm | |
| Dimensions de la vitre | h 330 mm | lg 613 mm | |
| Plaque signalétique | rivétée à l'arrêté du cendrier | ||
| 2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatiqueforcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d'air chaud Ø 125 sur le dessus | |||

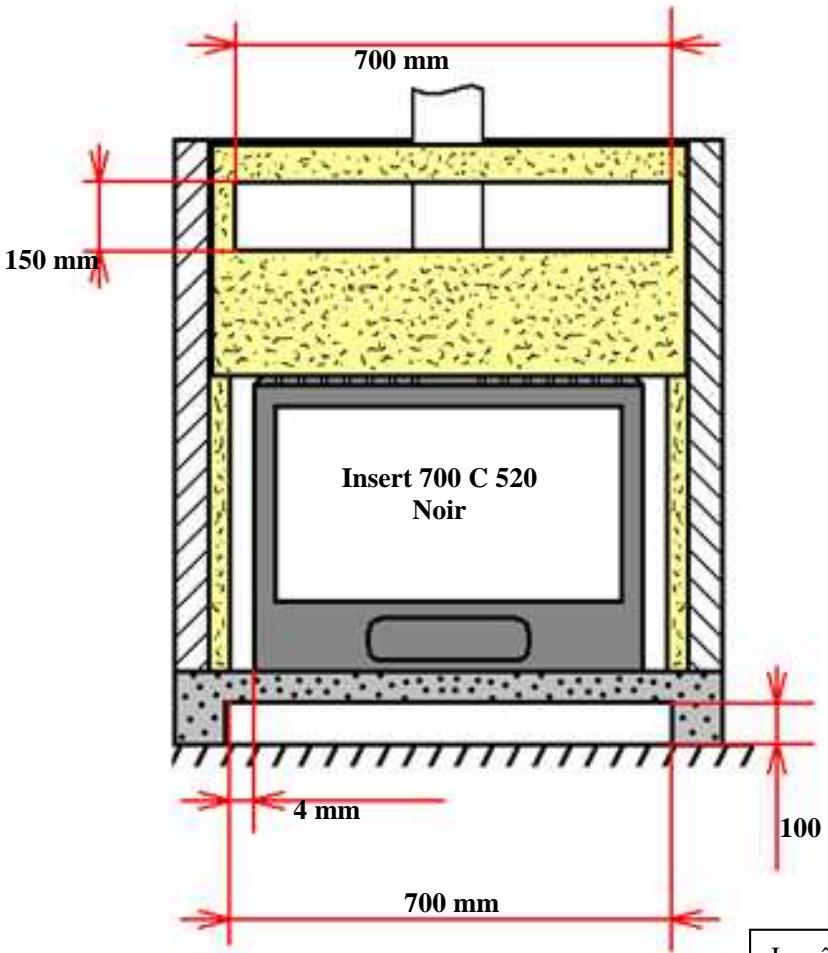

Instructions pour l'encastrement de l'appareil.
Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.
Ouvrir les deux bouches de sortie d'air chaud situées sur le dessus du carter.
lame de roche épaisseur 50 mm conductivité max 0.04W / m°C avec face aluminium côté foyer.
bétan
parois et sol de la cheminée
Le câble d'alimentation ne doit pas être accessible aux utilisateurs.
Prévoir une gaine ou un conduit de protection entre la sortie de la maçonnerie et le point de raccordement
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Raccordement électrique de la soufflerie
Alimentation électrique 230V / 50Hz - puissance de la soufflerie: 38W L'appareil est livré avec un câbleouple, permettant son raccordement au réseau d'alimentation électrique.
Prévoir sur l'installation fixe un dispositif de séparation omnipolaire conformément aux règles d'utilisation locales : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. En particulier, le branchement de la terre (fil vert et jaune) devra être effectué.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant afin d'éviter un danger.
Il peut être nécessaire d'extraire l'insert de son logement : dans ce but, réservez une longueur de cable suffisante pour que cette opération puisse être effectuée sans provoquer de traction sur le cable.

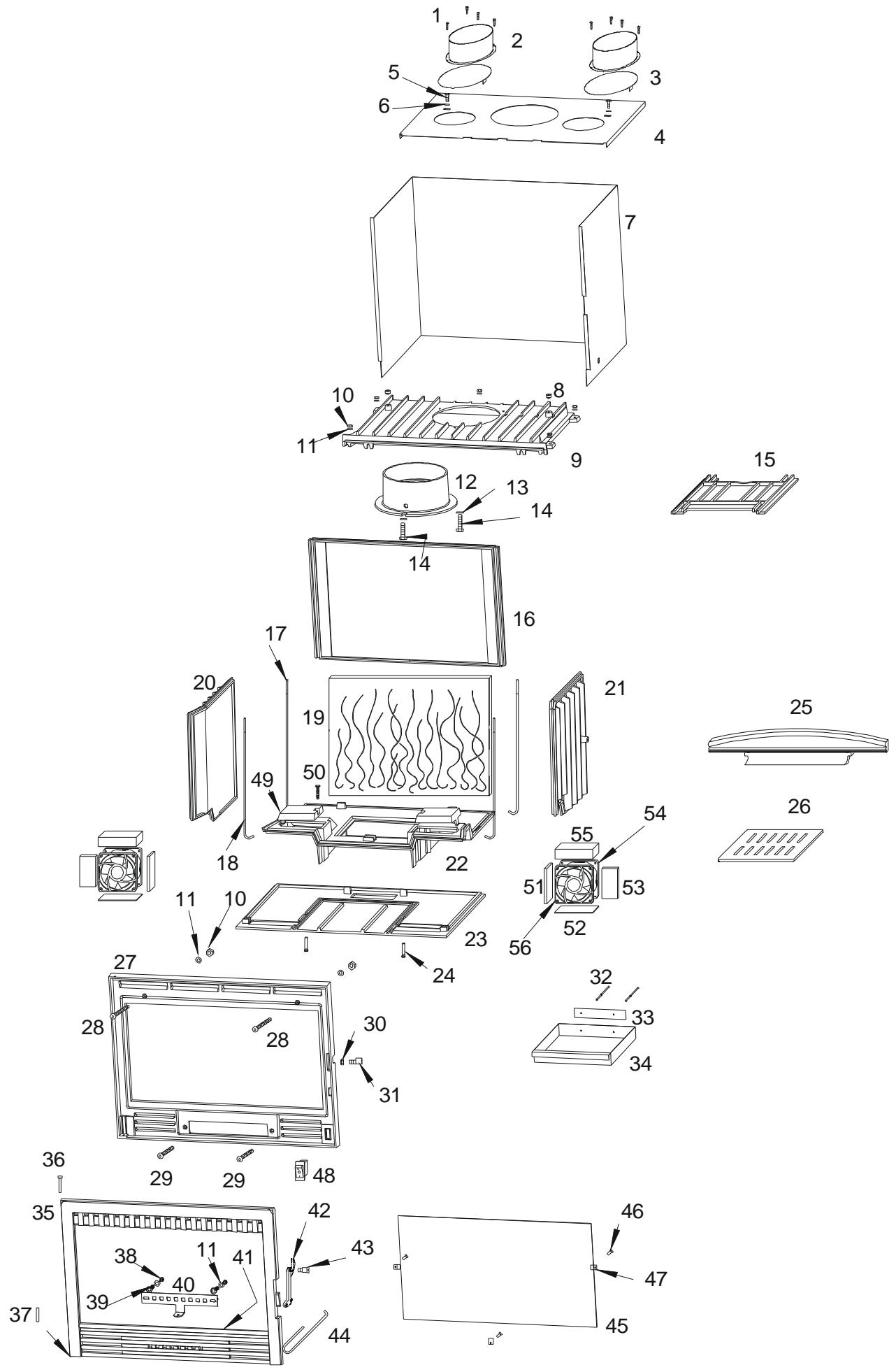

| Repère | Nbr | DESIGNATION | Référence |
| 1 | 8 | Vis à tôle de 2x9,5 | AV 8614290 |
| 2 | 2 | Manchette Ø 125 | AT 700312B |
| 3 | 2 | Rondelle d'obturation Ø 125 | AT 700313 |
| 4 | 1 | Dessus de carénage | AT 700317C |
| 5 | 2 | Vis tête hexagonale de 6x10 | AV 8406100 |
| 6 | 3 | Rondelle large de 6 | AV 4110060 |
| 7 | 1 | Enveloppe de carénage | AT 700314E |
| 8 | 2 | Entretoise | AS 700231A |
| 9 | 1 | Avaloir | FB60 700442 |
| 10 | 8 | Ecrou hexagonal de 6 | AV 7100060 |
| 11 | 9 | Rondelle de 6 | AV 4100060 |
| 12 | 1 | Buse Ø 200 | FB60 700164 |
| 13 | 3 | Rondelle de 8 | AV 4100080 |
| 14 | 3 | Vis tête hexagonale de 8x20 | AV 8408200 |
| 15 | 1 | Déflecteur | FB60 700108 |
| 16 | 1 | Fond arrêté | FB60 700105 |
| 17 | 3 | Tirant arrêté Ø 6 longueur 425 | AS 700256 |
| 18 | 2 | Tirant avant Ø 6 longueur 382 | AS 700250 |
| 19 | 1 | Taque décor | FB60 700438 |
| 20 | 1 | Côté gauche | FB60 700152 |
| 21 | 1 | Côté droit | FB60 700151 |
| 22 | 1 | Embase | FB60 700205 |
| 23 | 1 | Socle | FB60 700129 |
| 24 | 2 | Vis tête faisée de 6x20 | AV 8656200 |
| 25 | 1 | Pare buches | FB60 700340 |
| 26 | 1 | Grille foyère | FB60 700122 |
| 27 | 1 | Façade | FB60 700538 |
| 28 | 2 | Vis tête faisée de 6x30 | AV 8636300 |
| 29 | 2 | Vis tête faisée de 6x20 | AV 8636200 |
| 30 | 1 | Ecrou hexagonal bas de 6, réglage fermeture | AV 7130060 |
| 31 | 1 | Excentrique de réglage de fermeture | AS 700253B |
| 32 | 2 | Rivet de 3x8 | AV 5203080 |
| 33 | 1 | Plaque signalétique | PS 667444 |
| 34 | 1 | Tiroir cendrier | AT 700130A |
| 35 | 1 | Porte | FB60 700539 |
| 36 | 1 | Axe haut de porte, goupille cannelée de Ø 5x20 | AV 6305200 |
| 37 | 1 | Axe bas de porte, clou lisse de Ø 5x30 | AV 0105300 |
| 38 | 3 | Vis tête hexagonale de 6x20 | AV 8406200 |
| 39 | 2 | Ressort registre | AS 700230A |
| 40 | 1 | Registre de réglage d'air | AT 700131A |
| 41 | 1 | Joint de porte Ø 8 longueur 2,46 mètres | AI 303008 |
| 42 | 1 | Loquet d'ouverture et fermeture de porte | FB60 700883 |
| 43 | 1 | Vis de fixation du loquet | AS 800251B |
| 44 | 1 | Crocket d'ouverture de porte | AS 800255 |
| 45 | 1 | Vitre | AX 116674A |
| 46 | 3 | Vis tête cylindrique de 4x8, fixation vitre | AV 8644080 |
| 47 | 3 | Attache de vitre | AS 700262 |
| 48 | 1 | Interrupteur 3 positions | AL 713301 |
| 49 | 2 | Couvercle de turbine | FB60 700201 |
| 50 | 2 | Vis de 6x20 inox, fixation couvercle | AV 8666206 |
| 51 | 2 | Carton céramique 102x35x8 | AI 713110A |
| 52 | 2 | Carton céramique 120x40x2 | AI 713155 |
| 53 | 2 | Carton céramique 95x50x8 | AI 713950 |
| 54 | 1 | Appareillage électrique | AL 000002 |
| 55 | 2 | Laine céramique 115x42x30 | AI 701542 |
| 56 | 2 | Ventilateur axial | AL 401201 |
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.
Conseils d'installation
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
Conseils d'utilisation
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdits).
Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.
- Vérification avant mise en service. Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison. Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air). Puissance Nominale:
Il est obtenu sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 2 buches, renouvelée toutes les 60 minutes, avec le registre d'allumage fermé, voir entre-ouvert si l'appareil n'est pas en régime.
Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Il s'accompagne d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4kg constituée d'une buche pleine non refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d'allure réduite en fermant le registre d'allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la main froide fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre d'allumage : L'ouverture du registre d'allumage permet d'obtenir un supplément d'air. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
Sécurité
- Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
- Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
- Il est interdit d'utiliser des combustibles non recommandés et non-adaptés à l'appareil, y compris les combustibles liquides.
- La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
