Marque	INVICTA
Modèle	FOYER 850 PRISMATIQUE RELEVABLE
Type de produit	Foyer (cheminée) à combustion continue
Référence	6885 44
Puissance calorifique nominale	15 kW
Rendement	70 %
Taux d'émission de CO	0,300 %
Température moyenne des fumées	320 °C
Masse	188 kg
Dimensions (H x L x P)	1090 x 826 x 549,5 mm
Dimensions du foyer (H x L x P)	400 x 640 x 380 mm
Dimensions de la façade (H x L x ép.)	523 x 750 x 183 mm
Dimensions de la porte (H x L x ép.)	472 x 762 x 4 mm
Dimensions de la vitre (H x L x ép.)	434 x (200+420+200) x 4 mm
Encastrement (H x L x P)	110 x 83 x 56 cm
Diamètre de la buse de sortie des fumées	200 mm
Dépression recommandée dans le conduit	12 à 14 Pa
Distances de sécurité aux matériaux combustibles	Latéralement : 5,3 cm (dont 5 cm d'isolant) ; Au fond : 7 cm (dont 5 cm d'isolant)
Combustible autorisé	Bois sec (hêtre, charme, chêne) avec minimum 2 ans de coupe ; résineux interdits
Système de relevage de la porte	Oui, avec poignées et contre-poids
Réglage de l'air comburant	Par registre d'air primaire sur la façade du cendrier
Entretien	Ramonage au moins 2 fois par an ; changement des joints et de la vitre si nécessaire
Sécurité	Garder les objets inflammables à 1,5 m du foyer ; ne pas toucher la vitre chaude ; en cas de feu de cheminée, fermer les arrivées d'air et contacter les secours

FOIRE AUX QUESTIONS - FOYER 850 PRISMATIQUE RELEVABLE INVICTA

Quel bois utiliser dans le foyer INVICTA FOYER 850 PRISMATIQUE RELEVABLE ?

Utilisez uniquement du bois sec (hêtre, charme, chêne) avec un minimum de 2 ans de coupe. Les résineux (sapin, pin) sont interdits car ils encrassent le conduit.

Comment allumer correctement le foyer ?

Placez du papier froissé (éviter le papier glacé) et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Après les premières heures, faites un feu modéré pour permettre la dilatation.

Quelles sont les distances de sécurité à respecter par rapport aux matériaux combustibles ?

Lateralement : 5,3 cm (dont 5 cm d'isolant laine de roche). Au fond : 7 cm (dont 5 cm d'isolant). Les objets inflammables doivent être éloignés d'au moins 1,5 m du devant du foyer.

Comment régler le tirage et la puissance du foyer ?

Le réglage se fait via le registre d'air primaire situé sur la façade du cendrier. La dépression dans le conduit doit être comprise entre 12 et 14 Pa. Un modérateur de tirage est souvent nécessaire.

Comment entretenir la vitre pour qu'elle ne noircisse pas ?

Si la vitre noircit, glissez des cales d'épaisseur d'environ 0,5 mm du côté extérieur, aux endroits des attaches, pour créer une lame d'air sur tout le pourtour. Utilisez du bois sec pour limiter les dépôts.

Que faire en cas de feu de cheminée ?

Fermez immédiatement l'arrivée d'air comburant (porte de chargement, tiroir à cendres, registre d'air primaire), puis contactez les secours.

Comment relever la porte du foyer ?

Assurez-vous que la porte est bien fermée en position latérale. Utilisez les deux poignées en bas de la porte et levez l'ensemble jusqu'à la butée. Pour fermer, faites l'inverse et appuyez légèrement sur les poignées pour l'étanchéité.

Comment changer les joints de porte ou de cendrier ?

Utilisez des joints appropriés et de la colle haute température. Les joints de porte (Ø8, longueur 2,6 m) et de cendrier (Ø5, longueur 0,71 m) sont disponibles en pièces détachées (réf. AI 303008 et AI 303005).

Faut-il une VMC ou une ventilation spécifique ?

Oui, prévoyez une admission d'air venant de l'extérieur d'au moins 4 dm². Pendant l'utilisation, arrêtez la VMC si possible. Pour les maisons étanches, augmentez les entrées d'air aux fenêtres et portes.

Où trouver les pièces détachées du foyer INVICTA ?

Les pièces détachées sont listées dans la notice avec leurs références (ex: porte FB60 880318, vitre AX 226380B). Pour les commander, contactez votre revendeur agréé INVICTA ou un service après-vente spécialisé.

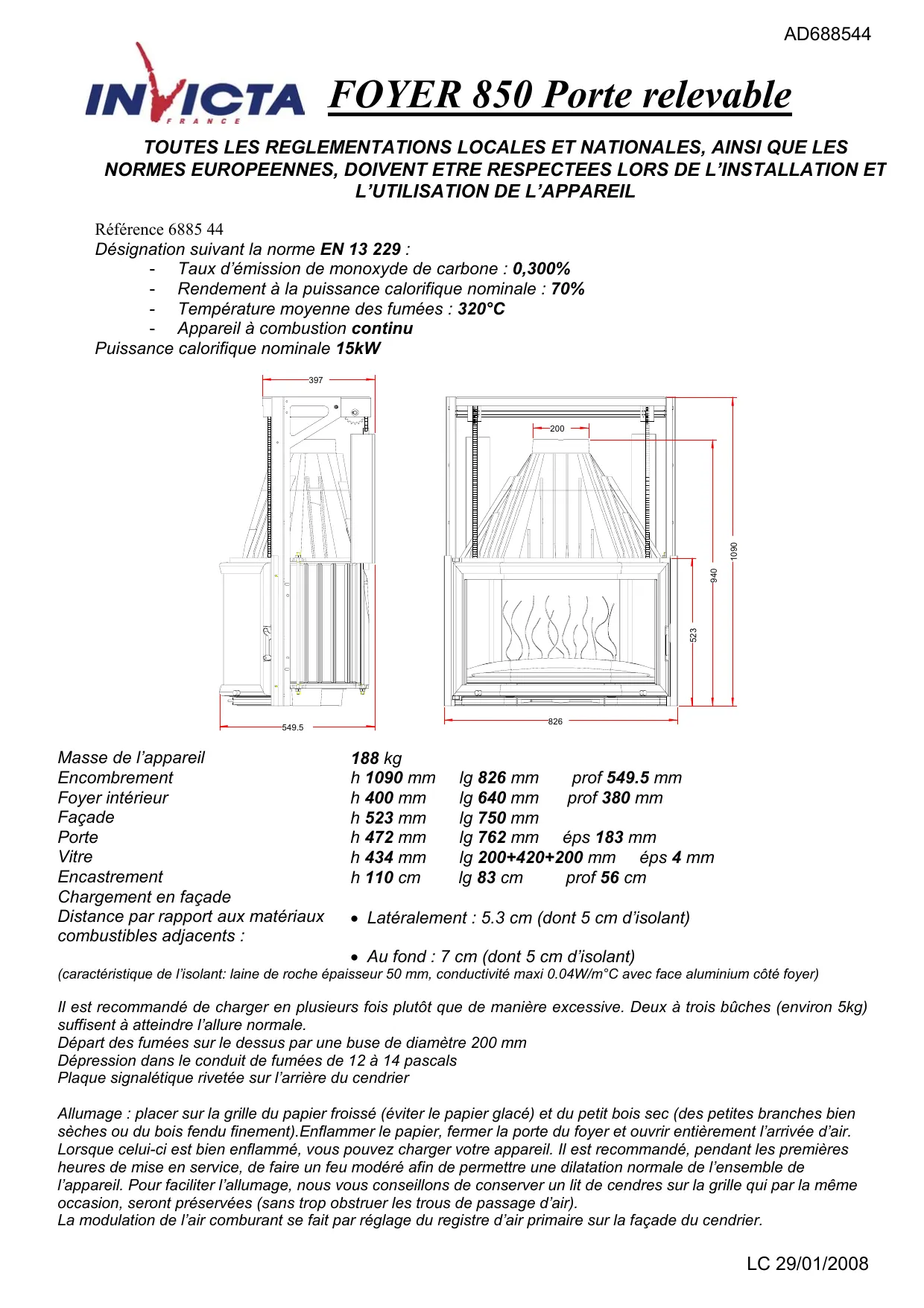

MODE D'EMPLOI FOYER 850 PRISMATIQUE RELEVABLE INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 6885 44

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone : 0,300% - Rendement à la puissance calorifique nominale : 70% - Température moyenne des fumées : 320°C - Appareil à combustion continue

Puissance calorifique nominale 15kW

Masse de l'appareil

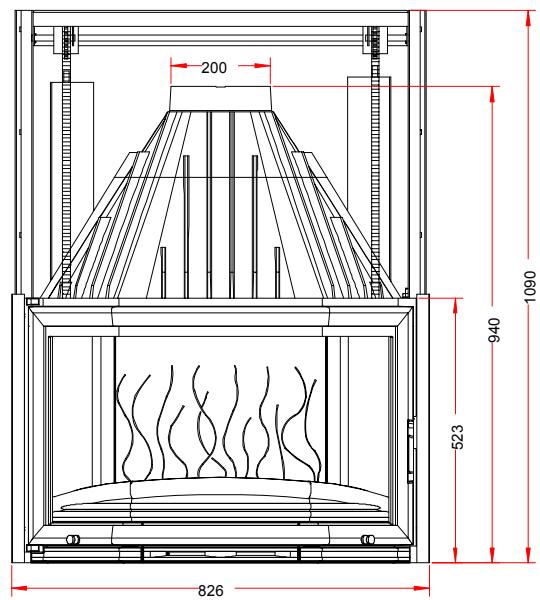

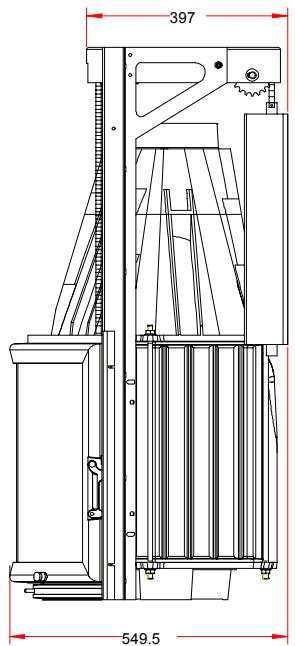

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

188 kg

h 1090 mm

h 400 mm

h 523 mm

h 472 mm

h 434 mm

h 110 cm

lg 826 mm

lg 640 mm

lg 750 mm

lg 762 mm

lg 200+420+200 mm

lg 83 cm

prof 549.5 mm

prof 380 mm

éps 183 mm

00 mm éps 4 mm

prof 56 cm

• Latéralement: 5.3 cm (dont 5 cm d'isolant)
• Au fond : 7 cm (dont 5 cm d'isolant)

(caractéristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arête du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par réglage du registre d'air primaire sur la façade du cendrier.

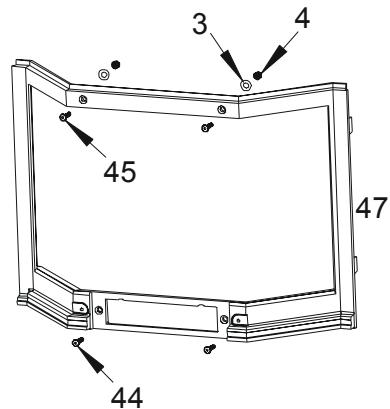

Repère	Nbr	DESIGNATION	Référence
1	1	Buse	FB60 850104
2	2	Vis tête hexagonale de 8x30	AV 8408300
3	6	Rondelle de 8	AV 4100080
4	4	Ecrou hexagonal de 8	AV 7100080

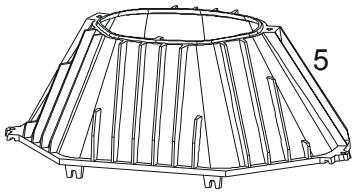

5	1	Avaloir	FB60 850103
6	1	Fond arrière	FB60 850102
7	2	Coté réversible	FB60 850101

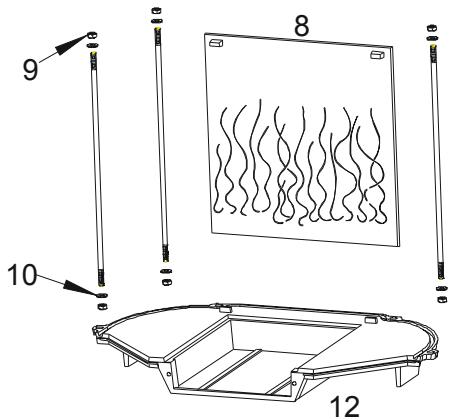

8	1	Taque décor	FB60 850112
9	8	Ecrou hexagonal de 10	AV 7100100
10	8	Rondelle de 10	AV 4100100
11	4	Tirant de 10x500	AT 610100
12	1	Socle	FB60 850100
13	1	Déflecteur	FB60 800295
14	1	Chenet	FB60 850114
15	1	Grille foyère	FB60 850109

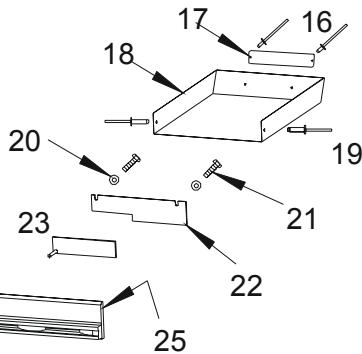

16	2	Rivet de 3x8	AV 5203080
17	1	Plaque signalétique	PS 688544
18	1	Tiroir dendrier	AT 850117A
19	2	Rivet de 5x16	AV 5205160
20	12	Rondelle de 6	AV 4100060
21	6	Vis tête hexagonale de 6x10	AV 8406100
22	1	Support registre	AT 700136A
23	1	Registrar de réglage d'air	AT 700137A
24	1	Façade dendrier	FB60 700575
25	1	Joint de cendrier Ø 5 longueur 0.71 mètres	AI 303005
26	4	Vis tête faisée de 4x20	AV 8654200

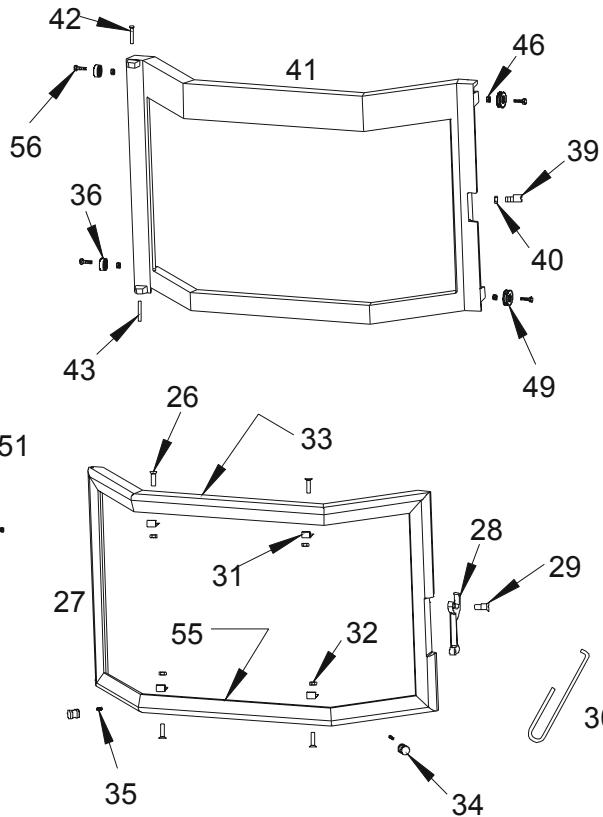

27	1	Porte	FB60 880318
28	1	Loquet de fermeture de porte	FB60 850111
29	1	Vis de fixation du loquet	AS 800251B
30	1	Crocket d'ouverture de porte	AS 800255
31	4	Attache de vitre	AS 900239
32	8	Ecrous de 4	AV 7100040
33	1	Joint de porte Ø 8 longueur 2.6 mètres	AI 303008
34	2	Bouton de releavage de porte	AS 850111A
35	2	Vis sans tête de 6x25	AV 8706250
36	2	Poulie	AS 800203A
37	1	Montant droit	AT 850122B
38	1	Vitre de 200+420+200x434x4	AX 226380B
39	1	Excentrique de réglage de fermeture	AS 700253B
40	1	Ecrou bas de 6, réglage de fermeture	AV 7130060
41	1	Façade relevable	FB60 850126
42	1	Axe de porte haut, clou de 6x35	KAV 0106350
43	1	Axe de porte bas, goupille de 6x24	AV 6306240
44	2	Vis tête faisée de 8x30	AV 8638300
45	2	Vis tête faisée de 8x40	AV 8638400
46	6	Ecrou hexagonal de 6	AV 7100060
47	1	Façade fixe	FB60 850105

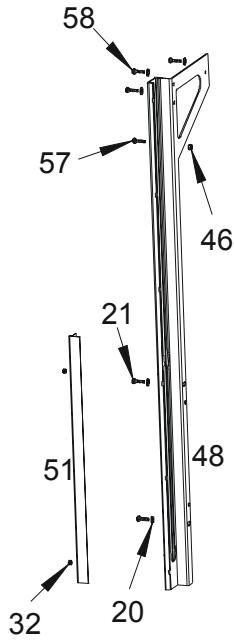

48	1	Montant gauche	AT 850123B
49	2	Poulie	AS 800200A

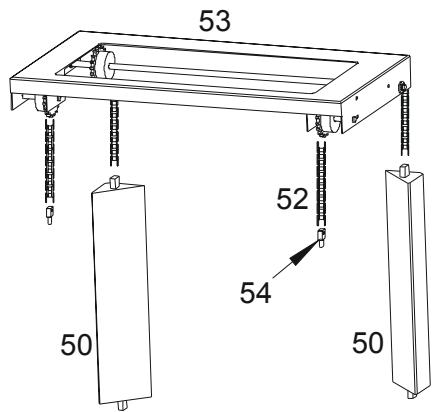

50	2	Contré poids	FB60 850120
51	2	Couvre joint	AT 850151A
52	2	Chaîne longueur 935mm + attache rapide	AD 480200A
53	1	Pont de relevage	AT 850162B
54	2	Chape de réglage	AS 900100A
55	1	Joint de vitre de 7x3, longueur 1.679 mètres	KAI 010080
56	4	Vis tête hexagonale de 6x20	AV 8406200
57	2	Vis tête hexagonale de 6x30	AV 8406300
58	6	Vis tête hexagonale de 6x16	AV 8406160

FOYER 850 double ouverture

Réf 6885 44

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• À l'installation, s'assurer d'ôter tous matériaux combustibles situés dans l'environnement de l'appareil (sol, mur, structure, plafond).
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est close pour un chauffage électrique augmenter les entrées d'air aux fenêtres et portes.

• Arrête la VMC pendant l'utilisation de l'appareil. UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES: BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdit). Ramoner votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé d'utiliser que les pièces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet. Ne pas manoeuvrer la porte brusquement

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. - Régler l'allure du feu en manoeuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Conseils d'entretien

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintien vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de cendrier, et de façon s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
