Référence 6769 01 Désignation suivant la norme EN 13 229 : - Taux d’émission de monoxyde de carbone : 0,260% - Rendement à la puissance calorifique nominale : 72,4% - Température moyenne des fumées : 318°C - Appareil à combustion Continu Puissance calorifique nominale 14 kW Encastrement

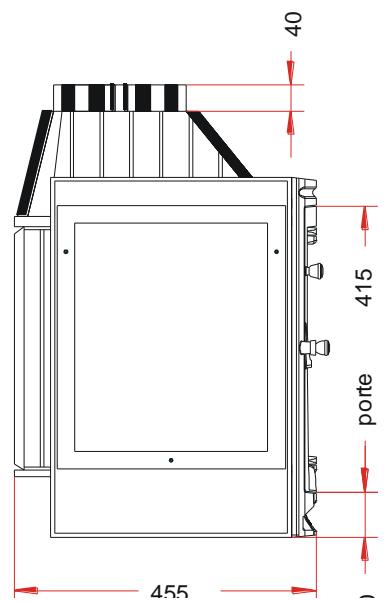

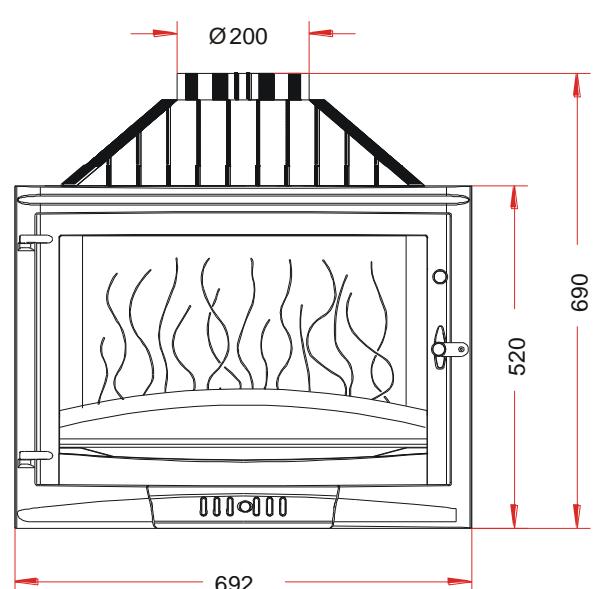

Masse de l’appareil Encombrement Foyer intérieur Façade Porte Vitre porte

Ø 200 prof 455 mm prof 330 mm éps 4 mm éps 4 mm prof 50 cm Latéralement : 5.4 cm (dont 5 cm d’isolant) Au fond : 9.5 cm (dont 5 cm d’isolant) (caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer Chargement en façade Distance aux matériaux combustibles adjacents : Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l’allure normale. Départ des fumées sur le dessus par une buse de diamètre 200 mm Dépression dans le conduit de fumées de 12 à 14 pascals Plaque signalétique rivetée sur l’arrière du cendrier Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air). La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier. LC – 15/10/2007 AD676901 FICHE TECHNIQUE foyer 700 Sélénic côté gauche vitré

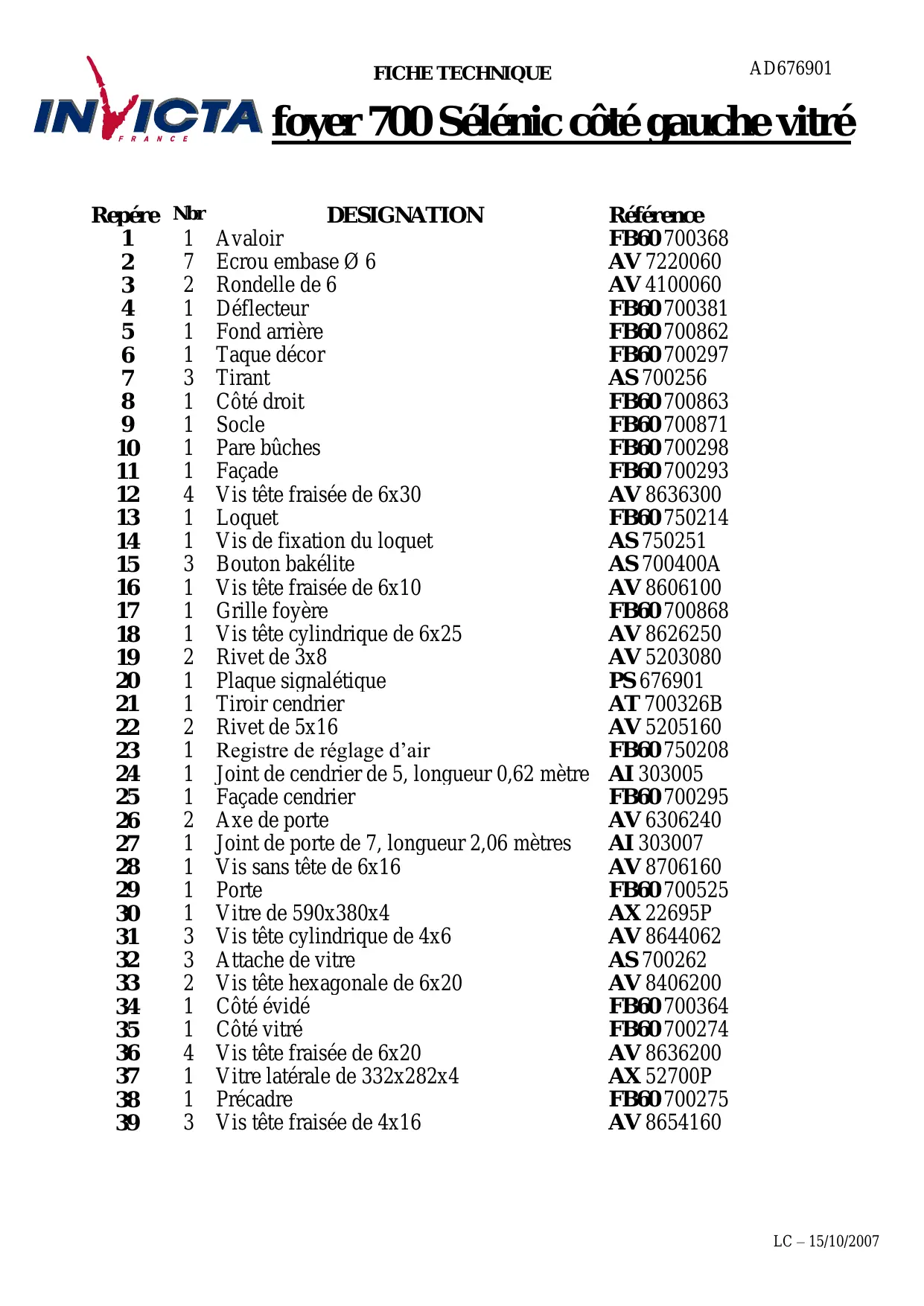

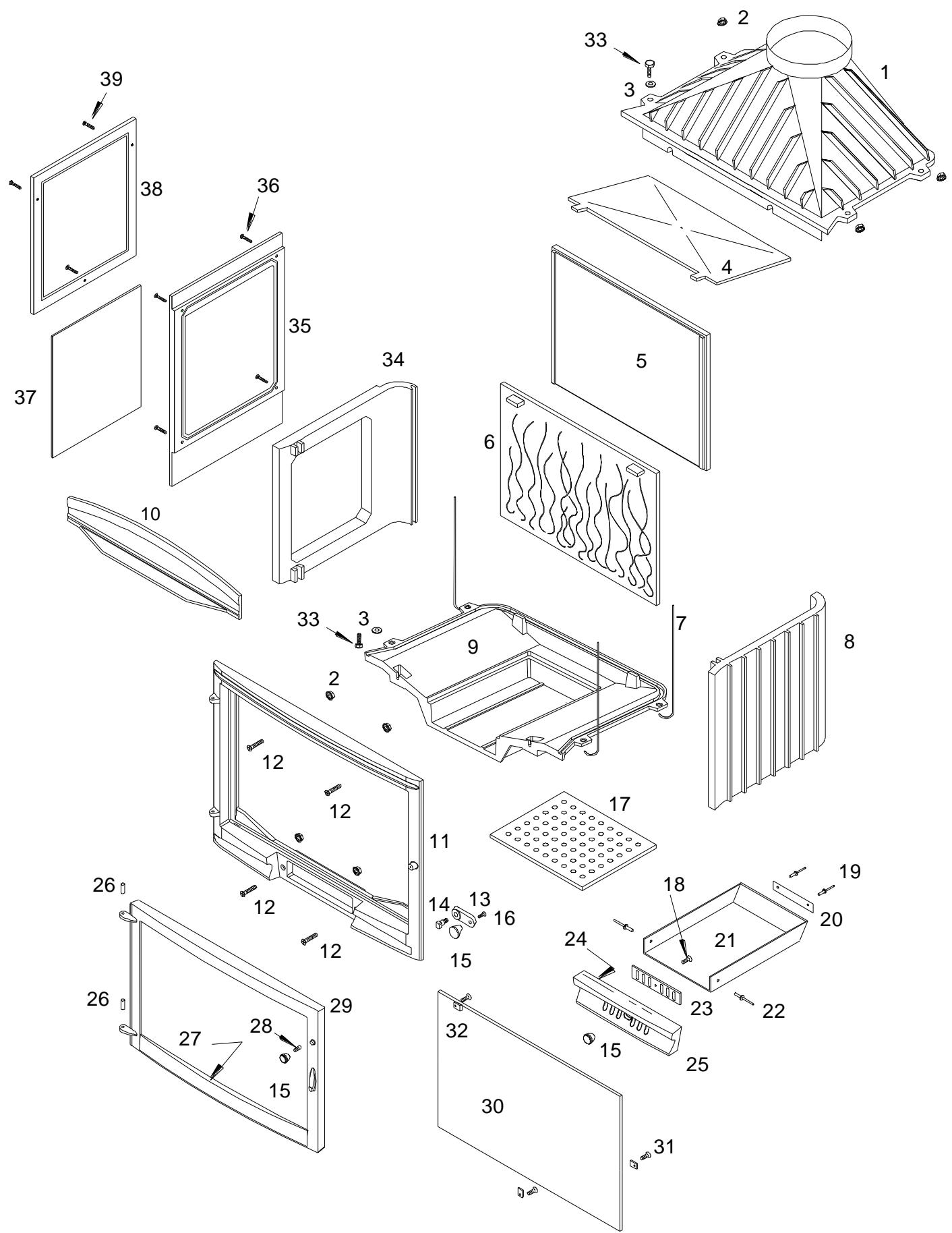

LC – 15/10/2007 AD676901 FICHE TECHNIQUE foyer 700 Sélénic côté gauche vitré Repére Nbr DESIGNATION 1 Avaloir 7 Ecrou embase Ø 6 2 Rondelle de 6 1 Déflecteur 1 Fond arrière 1 Taque décor 3 Tirant 1 Côté droit 1 Socle 1 Pare bûches 1 Façade 4 Vis tête fraisée de 6x30 1 Loquet 1 Vis de fixation du loquet 3 Bouton bakélite 1 Vis tête fraisée de 6x10 1 Grille foyère 1 Vis tête cylindrique de 6x25 2 Rivet de 3x8 1 Plaque signalétique 1 Tiroir cendrier 2 Rivet de 5x16 1 Registre de réglage d’air 1 Joint de cendrier de 5, longueur 0,62 mètre 1 Façade cendrier 2 Axe de porte 1 Joint de porte de 7, longueur 2,06 mètres 1 Vis sans tête de 6x16 1 Porte 1 Vitre de 590x380x4 3 Vis tête cylindrique de 4x6 3 Attache de vitre 2 Vis tête hexagonale de 6x20 1 Côté évidé 1 Côté vitré 4 Vis tête fraisée de 6x20 1 Vitre latérale de 332x282x4 1 Précadre 3 Vis tête fraisée de 4x16

Référence FB60 700368 AV 7220060 AV 4100060 FB60 700381 FB60 700862 FB60 700297 AS 700256 FB60 700863 FB60 700871 FB60 700298 FB60 700293 AV 8636300 FB60 750214 AS 750251 AS 700400A AV 8606100 FB60 700868 AV 8626250 AV 5203080 PS 676901 AT 700326B AV 5205160 FB60 750208 AI 303005 FB60 700295 AV 6306240 AI 303007 AV 8706160 FB60 700525 AX 22695P AV 8644062 AS 700262 AV 8406200 FB60 700364 FB60 700274 AV 8636200 AX 52700P FB60 700275 AV 8654160 LC – 15/10/2007 FICHE TECHNIQUE AD676901 foyer 700 Sélénic côté gauche vitré

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil. TRES IMPORTANT Ne jamais tenter de modifier l’appareil. Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation. La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles : Ne pas installer des matériaux inflammables à proximité. Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle. Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm². La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement. Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes. Arrêter la VMC pendant l’utilisation de l’appareil. UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdit). Ramoner votre conduit de cheminée au moins 2 fois par an.

IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR. IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l’appareil. Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet. Ne pas manœuvrer la porte brusquement POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer légèrement sur les deux poignées afin d’assurer une bonne étanchéité. Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d’air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850). Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire. SECURITE

Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher. SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE : Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d’admission d’air primaire sur le cendrier), Puis communiquer immédiatement avec les autorités locales incendie. LC – 15/10/2007 FICHE TECHNIQUE AD676901 foyer 700 Sélénic côté gauche vitré Foyer 700 Sélénic côté gauche vitré Réf 6769 01 LC – 15/10/2007
