Référence 6772 44 Désignation suivant la norme EN 13 229 : - Taux d’émission de monoxyde de carbone : 0,187% - Classe de rendement à la puissance calorifique nominale : 70% - Température moyenne des fumées : 243°C - Appareil à combustion continu Puissance calorifique nominale 14kW

Masse de l’appareil Encombrement Foyer intérieur Façade Vitre Encastrement Chargement en façade

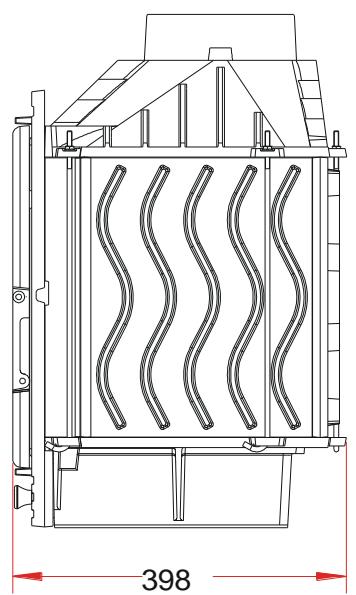

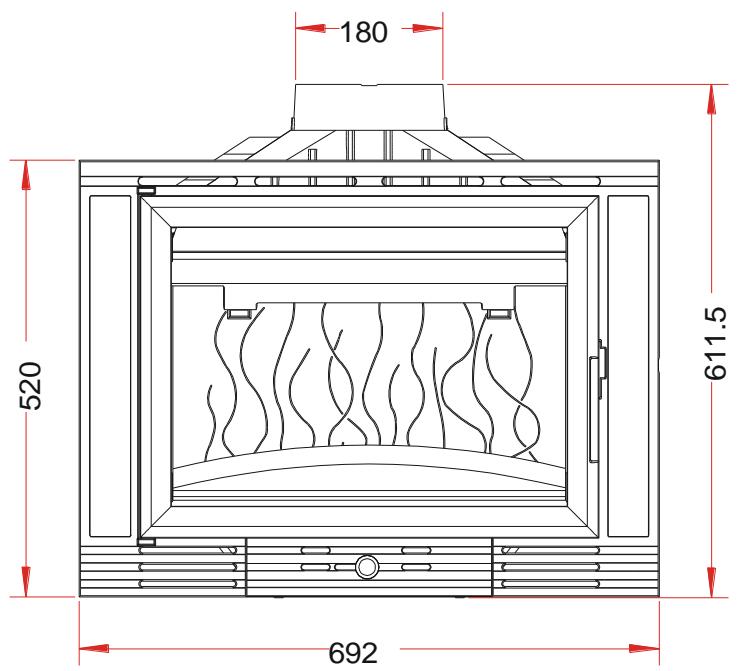

96 kg h 611.5 mm h 340 mm h 520 mm h 350 mm h 62 cm lg 692 mm lg 550 mm lg 692 mm lg 495 mm lg 70 cm prof 398 mm prof 280 mm éps 4 mm prof 420 cm Latéralement : 5.4 cm (dont 5 cm d’isolant) Au fond : 7 cm (dont 5 cm d’isolant) (caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer Distance aux matériaux combustibles adjacents : Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l’allure normale. Départ des fumées sur le dessus par une buse de diamètre 180 mm Dépression dans le conduit de fumées de 12 à 14 pascals Plaque signalétique rivetée sur l’arrière du cendrier Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celuici est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air). La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier. Janvier 2007 AD677244 FICHE TECHNIQUE Foyer 700 MINOS

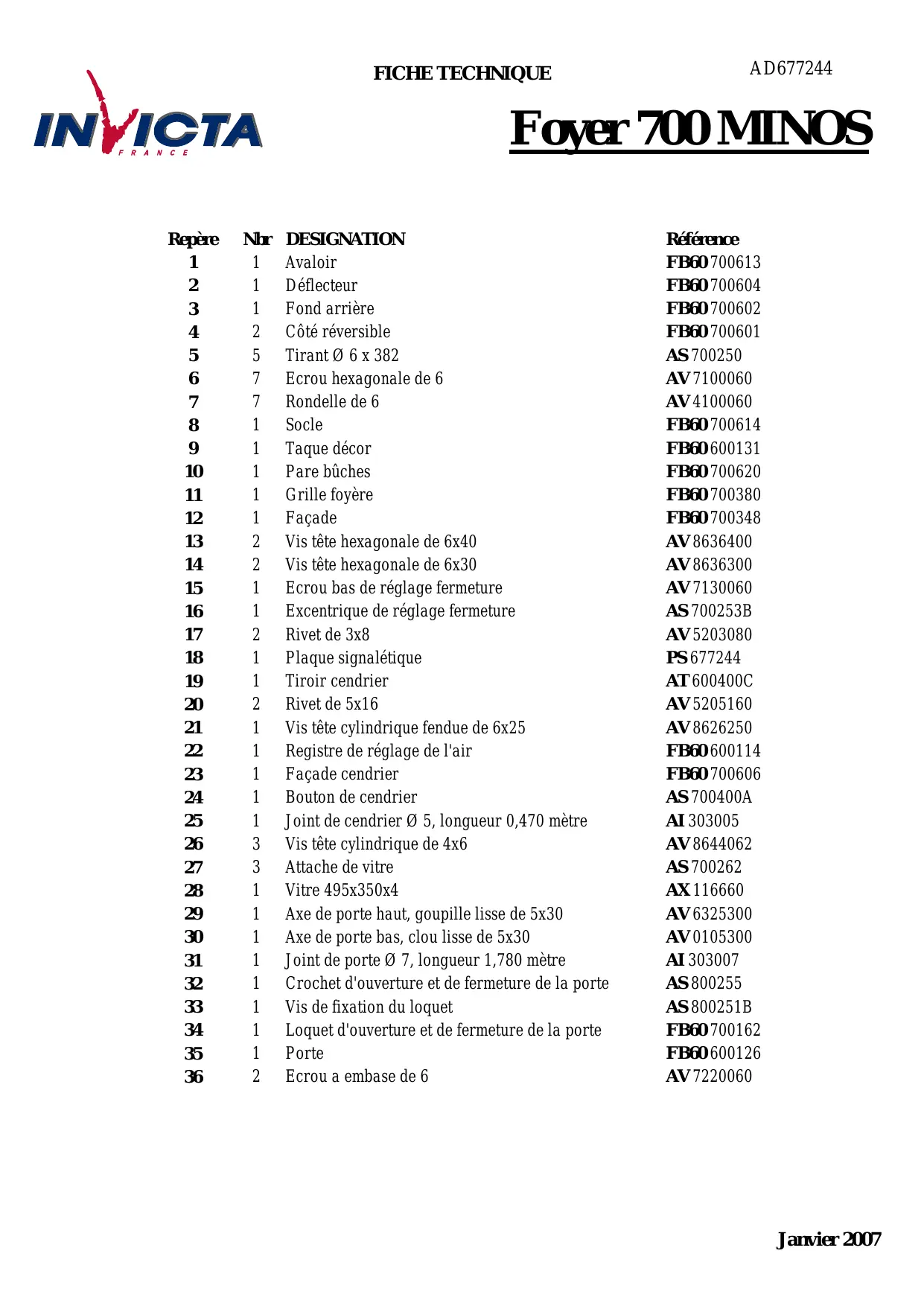

Janvier 2007 FICHE TECHNIQUE AD677244 Foyer 700 MINOS Repère

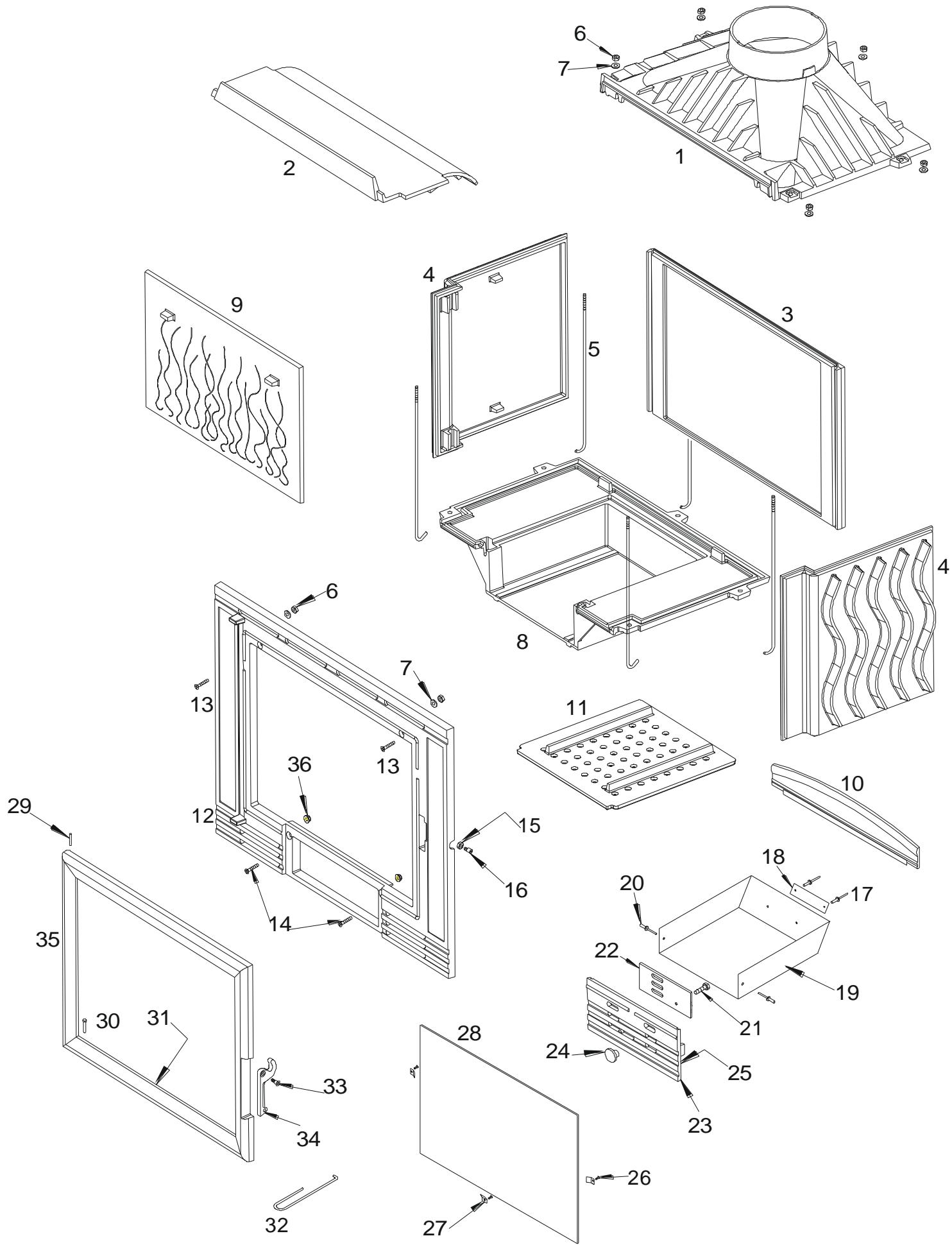

DESIGNATION Avaloir Déflecteur Fond arrière Côté réversible Tirant Ø 6 x 382 Ecrou hexagonale de 6 Rondelle de 6 Socle Taque décor Pare bûches Grille foyère Façade Vis tête hexagonale de 6x40 Vis tête hexagonale de 6x30 Ecrou bas de réglage fermeture Excentrique de réglage fermeture Rivet de 3x8 Plaque signalétique Tiroir cendrier Rivet de 5x16 Vis tête cylindrique fendue de 6x25 Registre de réglage de l'air Façade cendrier Bouton de cendrier Joint de cendrier Ø 5, longueur 0,470 mètre Vis tête cylindrique de 4x6 Attache de vitre Vitre 495x350x4 Axe de porte haut, goupille lisse de 5x30 Axe de porte bas, clou lisse de 5x30 Joint de porte Ø 7, longueur 1,780 mètre Crochet d'ouverture et de fermeture de la porte Vis de fixation du loquet Loquet d'ouverture et de fermeture de la porte Porte Ecrou a embase de 6 Référence FB60 700613 FB60 700604 FB60 700602 FB60 700601 AS 700250 AV 7100060 AV 4100060 FB60 700614 FB60 600131 FB60 700620 FB60 700380 FB60 700348 AV 8636400 AV 8636300 AV 7130060 AS 700253B AV 5203080 PS 677244 AT 600400C AV 5205160 AV 8626250 FB60 600114 FB60 700606 AS 700400A AI 303005 AV 8644062 AS 700262 AX 116660 AV 6325300 AV 0105300 AI 303007 AS 800255 AS 800251B FB60 700162 FB60 600126 AV 7220060 Janvier 2007 FICHE TECHNIQUE AD677244 Foyer 700 MINOS

CONSEILS D’INSTALLATION

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil. TRES IMPORTANT Ne jamais tenter de modifier l’appareil. Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation. La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles : Ne pas installer des matériaux inflammables à proximité. Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle. Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm². La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement. Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes. Arrêter la VMC pendant l’utilisation de l’appareil. UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdit). Ramoner votre conduit de cheminée au moins 2 fois par an.

IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR. IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l’appareil. Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet. Ne pas manœuvrer la porte brusquement POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer légèrement sur les deux poignées afin d’assurer une bonne étanchéité. Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d’air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850). Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire. SECURITE

Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher. SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE : Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d’admission d’air primaire sur le cendrier), Puis communiquer immédiatement avec les autorités locales incendie. Janvier 2007 FICHE TECHNIQUE AD677244 Foyer 700 MINOS FOYER MINOS Référence 6772 44 Janvier 2007
