Type de produit	Foyer fermé avec volet
Marque	INVICTA
Modèle	FOYER 700 SELENIC AVEC VOLET
Puissance calorifique nominale	14 kW
Rendement	73,4 %
Taux d'émission de CO	0,240 %
Température moyenne des fumées	293 °C
Dimensions hors-tout (H x L x P)	690 x 692 x 455 mm
Dimensions du foyer (H x L x P)	370 x 590 x 330 mm
Dimensions vitre (H x L)	520 x 692 mm
Épaisseur de la vitre	4 mm
Masse de l'appareil	130 kg
Diamètre de la buse de fumée	200 mm
Dépression recommandée	12 à 14 Pa
Distances de sécurité (latérales)	5,4 cm (dont 5 cm d'isolant)
Distance de sécurité (fond)	9,5 cm (dont 5 cm d'isolant)
Isolant recommandé	Laine de roche, épaisseur 50 mm, conductivité ≤ 0,04 W/m°C, face aluminium côté foyer
Combustible autorisé	Bois sec (hêtre, charme, chêne) – minimum 2 ans de coupe – résineux interdits
Entretien	Ramonage au moins 2 fois par an ; contrôle des joints et du déflecteur
Pièces détachées	Liste complète disponible dans la notice (références fournies)
Réparabilité	Pièces de rechange fabricant disponibles ; ne pas modifier l'appareil

FOIRE AUX QUESTIONS - FOYER 700 SELENIC AVEC VOLET INVICTA

Quel type de bois utiliser dans le FOYER 700 SELENIC ?

Utilisez uniquement du bois sec (hêtre, charme, chêne) ayant au moins 2 ans de coupe. Les résineux (sapin, pin) sont interdits.

Quelle est la puissance nominale de ce foyer ?

La puissance calorifique nominale est de 14 kW.

Comment installer correctement le foyer ?

Respectez les distances de sécurité : 5,4 cm latéralement et 9,5 cm au fond avec isolant. Prévoyez une entrée d'air d'au moins 4 dm² et une dépression de 12 à 14 Pa dans le conduit de fumées.

Comment allumer le feu efficacement ?

Placez du papier froissé (non glacé) et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez l'arrivée d'air. Après les premières minutes, ajoutez 2 à 3 bûches (environ 5 kg).

Que faire en cas de feu de cheminée ?

Fermez immédiatement l'arrivée d'air (porte, tiroir à cendres, registre). Appelez les pompiers sans attendre.

Comment entretenir la vitre et les joints ?

Si la vitre noircit, insérez des cales d'épaisseur de 0,5 mm sur le pourtour. Changez les joints de porte, cendrier et façade s'ils sont usagés avec de la colle haute température.

Quels sont les dimensions exactes du foyer ?

Dimensions hors-tout : 690 x 692 x 455 mm (H x L x P). Foyer intérieur : 370 x 590 x 330 mm.

Peut-on modifier l'appareil ?

Non, il est interdit de modifier l'appareil. Utilisez exclusivement les pièces de rechange du fabricant.

Quelle est la masse de l'appareil ?

Le foyer pèse 130 kg.

Où se trouve la plaque signalétique ?

La plaque signalétique est rivetée sur l'arrière du cendrier.

MODE D'EMPLOI FOYER 700 SELENIC AVEC VOLET INVICTA

Toutes les réglementations locales et nationales, ainsi que les normes européennes, doivent être respectées lors de l'installation et l'utilisation de l'appareil.

Référence 6769 05

Désignation suivant la norme EN 13229 :

Taux d'émission de monoxyde de carbone : 0,240 % - Rendement à la puis : 73,4 % - Température moyenne des fumées : 293 °C - Appareil à combustion continue.

Puisance calorifique nominale 14kW

Masse de l'appareil

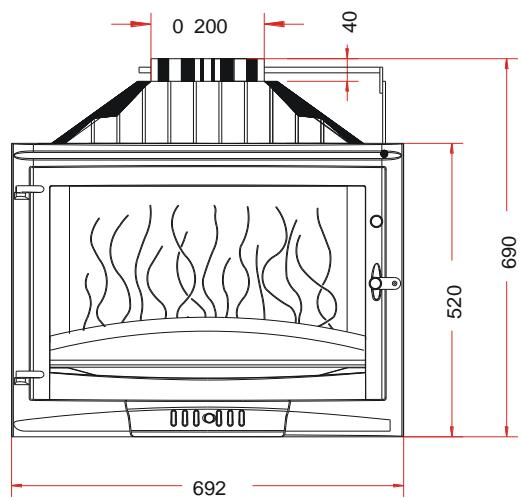

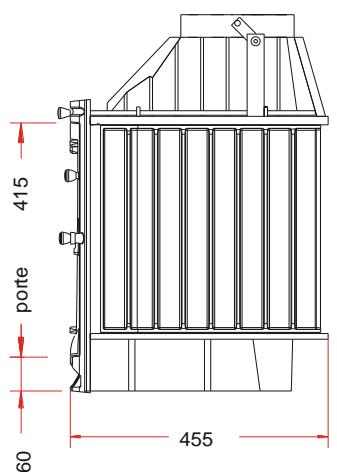

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

130 kg. Dimensions hors-tout : hauteur 690 mm, largeur 692 mm, profondeur 455 mm. Dimensions du foyer : hauteur 370 mm, largeur 590 mm, profondeur 330 mm. Dimensions de la vitre : hauteur 520 mm, largeur 692 mm. Dimensions de l'ouverture : hauteur 415 mm, largeur 625 mm. Dimensions du conduit : hauteur 380 mm, largeur 590 mm. Épaisseur de la vitre : 4 mm. Dimensions du caisson de protection : hauteur 70 cm, largeur 70 cm, profondeur 50 cm. - Latéralement : 5,4 cm (dont 5 cm d'isolant). - Au fond : 9,5 cm (dont 5 cm d'isolant).

Caractéristique de l'isolant : laine de roche, épaisseur 50 mm, conductivité maxi 0.04 W/m°C avec face aluminium côté foyer.

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5 kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm.

Dépression dans le conduit de fumées de 12 à 14 pascals.

Plaque signalétique rivetée sur l'arrière du cendrier.

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui, par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par réglage du registre d'air primaire sur la façade du cendrier.

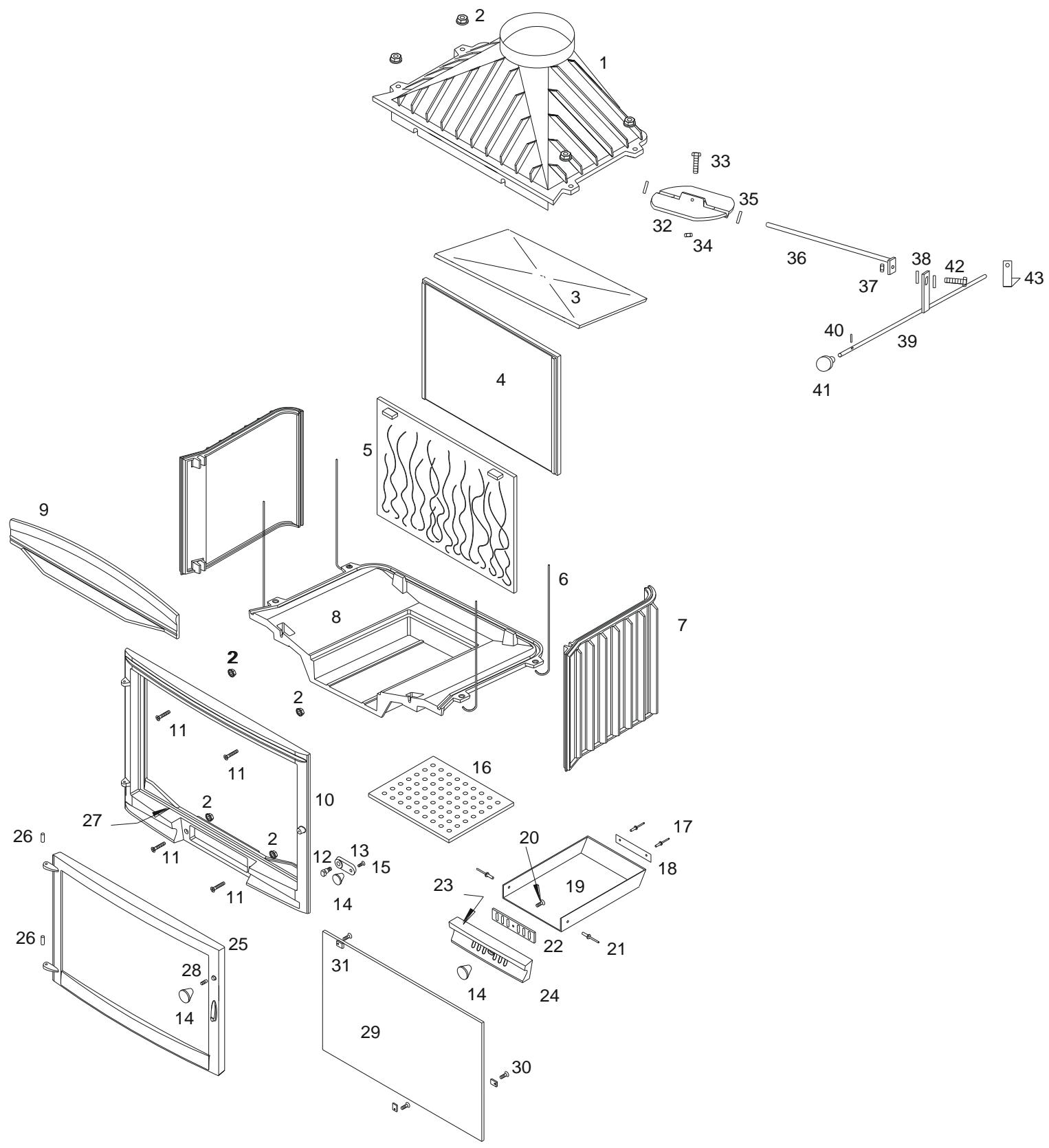

Foyer 700 Sélénic avec volet

Repère	Nbr	DESIGNATION	Référence
1	1	Avaloir	FB60 700368
2	8	Ecrou embase de 6	AV 7220060
3	1	Déflecteur	FB60 700381
4	1	Fond arrêté	FB60 700862
5	1	Taque décor	FB60 700297
6	4	Tirant de 6x425	AS 700256
7	2	Côté réversible	FB60 700863
8	1	Socle	FB60 700871
9	1	Pare bùches	FB60 700298
10	1	Façade	FB60 700293
11	4	Vis负责同志 fraîée de 6x30	AV 8636300
12	1	Vis de fixation du loquet	AS 750251
13	1	Loquet de fermeture	FB60 750214
14	3	Bouton Bakélite M6 Ø 28	AS 700400A
15	1	Vis负责同志 fraîée de 6x10	AV 8606100
16	1	Grille foyère	FB60 700868
17	2	Rivet de 3x8	AV 5203080
18	1	Plaque signalétique	PS 676905
19	1	Tiroir cendrier	AT 700326B
20	1	Vis负责同志 cylindrique de 6x25	AV 8626250
21	2	Rivet de 5x16	AV 5205160
22	1	Registre de réglage d'air	FB60 750208
23	1	Joint de cendrier Ø 5 longueur 0,62Mètre	AI 303005
24	1	Façade cendrier	FB60 700295
25	1	Porte	FB60 700525
26	2	Axe de porte goupille cannelée Ø 6x24	AV 6306240
27	1	Joint de porte Ø 7 longueur 2,06 Mètres	AI 303007
28	1	Vis sans负责同志 de 6x16	AV 8706160
29	1	Vitre 590x380x4	AX 22695P
30	3	Vis负责同志 cylindrique de 4x6	AV 8644062
31	3	Attache de vitre	AS 700262
32	1	Volet	FB60 700163
33	1	Vis负责同志 hexagonale de 5x25	AV 8405250
34	1	Ecrou hexagonale de 5	AV 7100050
35	2	Rondelle de 10	AV 4100100
36	1	Axe de volet	AS 700300A
37	1	Ecrou hexagonale de 6	AV 7100060
38	2	Rondelle carosserie de 6	AV 4216250
39	1	Tige de manœuvre volet	AS 700301A
40	1	Goupille 3x15	AV 6313150
41	1	Bouton de chauffage	AS 700410A
42	1	Vis负责同志 hexagonale 6x30	AV 8416300
43	1	Equerre	AT 700303A

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Très important

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais, habillez votre appareil en respectant ces quelques règles :

• Ne pas installer de matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10 dm² pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4 dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer le conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmentez les entrées d'air aux fenêtres et portes. Arrêtez la VMC pendant l'utilisation de l'appareil. UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDÉS : BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits). Ramonez votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINÉRATEUR. IL EST INTERDIT D'UTILISER DES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDÉS. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé de n'utiliser que les pièces de rechange du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manœuvrer la porte brusquement.

POUR LES FOYERS ÉQUIPÉS D'UN SYSTÈME DE RELEVAGE

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. Régler l'allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade du cendrier.

Conseils d'entretien

Pour obtenir une belle étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur des cales d'épaisseur d'environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avoir et maintenir vers le bas la plaque décor (sauf sur les modèles 850). Changer les joints de porte, de cendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètre du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

SI UN FEU DE CHEMINÉE SE DÉCLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier). Puis communiquer immédiatement avec les autorités locales incendie.
