FOYER 700 GRANDE VISION RELEVABLE PAR RESSORT - Foyer INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Foyer (insert) avec porte relevable par ressort
Marque	INVICTA
Modèle	FOYER 700 GRANDE VISION RELEVABLE PAR RESSORT
Puissance nominale	14 kW
Rendement	70 %
Taux de CO	0,198 %
Température des fumées	290 °C
Combustible recommandé	Bois sec (humidité < 20 %), bûches de 50 cm (max 60 cm)
Diamètre de raccordement	200 mm
Poids	142 kg
Hauteur	760 à 980 mm
Largeur	692 mm
Profondeur	425 à 495 mm
Dimensions de la vitre	428 x 613 mm
Distances de sécurité latérales	8 cm (dont 5 cm d'isolant laine de roche)
Distance de sécurité arrière	13 cm (dont 5 cm d'isolant laine de roche)
Tirage requis	6 à 12 Pa
Mode de fonctionnement	Continu, avec réglage d'allure (ralenti possible)
Organes de réglage	Registre d'air primaire, poignée de relevage de porte
Entretien	Nettoyage régulier, vérification des joints, ramonage annuel
Sécurité	Surfaces chaudes, utiliser un gant anti-chaleur, ne pas surcharger
Pièces détachées	Liste complète dans la notice (plus de 50 références)

FOIRE AUX QUESTIONS - FOYER 700 GRANDE VISION RELEVABLE PAR RESSORT INVICTA

Quelle est la puissance nominale de l'appareil ?

La puissance nominale est de 14 kW avec un rendement de 70 %.

Quel combustible utiliser ?

Utilisez uniquement du bois sec (humidité < 20 %) comme le hêtre, le charme ou le chêne. Les résineux sont interdits. Les bûches doivent mesurer 50 cm maximum (60 cm en façade).

Comment allumer le feu ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Après une bonne prise, chargez l'appareil. Pour les premières utilisations, faites un feu modéré pour la dilatation.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Latéralement : 8 cm (dont 5 cm d'isolant laine de roche). Au fond : 13 cm (dont 5 cm d'isolant). L'isolant doit avoir une conductivité maxi de 0,04 W/m°C.

Comment réguler la combustion ?

Utilisez le registre de réglage d'allure situé en façade du cendrier. Ouvrez-le pour une combustion rapide (allumage, allure normale) et fermez-le pour une combustion lente (ralenti).

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de rechargement et les arrivées d'air primaire et secondaire. Appelez les pompiers (18 en France).

Puis-je utiliser des combustibles liquides ?

Non, il est interdit d'utiliser des combustibles liquides ou non recommandés. L'appareil est conçu uniquement pour le bois.

Comment entretenir l'appareil ?

Après une longue période d'arrêt, vérifiez l'absence d'obstruction du conduit. Faites ramoner régulièrement par un professionnel. Vérifiez les joints (porte, cendrier) et remplacez-les si usés. Nettoyez la vitre avec un produit adapté.

Quelles sont les dimensions d'encastrement minimales ?

Hauteur : minimum 760 mm, largeur : 692 mm, profondeur : minimum 425 mm. Respectez les distances de sécurité et prévoyez une circulation d'air de convection adéquate.

Comment ouvrir la porte ?

Utilisez le gant anti-chaleur fourni et le crochet d'ouverture de porte. La porte est relevable par ressort : tirez-la vers le haut pour l'ouvrir. Ne laissez jamais la porte ouverte en fonctionnement.

MODE D'EMPLOI FOYER 700 GRANDE VISION RELEVABLE PAR RESSORT INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	14 kW
Rendement	70.0 %
Taux de CO%	0.198 %
T° fumées	290 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	20.5 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralement : 8.0 cm (dont 5 cm d’isolant)
	Au fond : 13.0 cm (dont 5 cm d’isolant)
(caracteristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	142 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm
Longueur maximal des bûches	60 cm - Chargement en façade

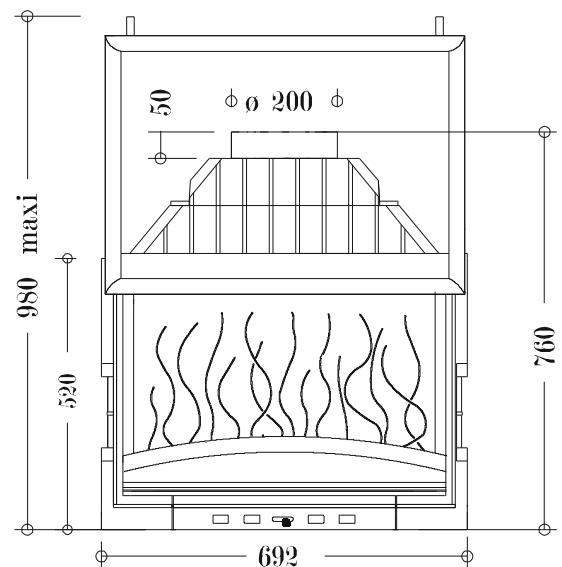

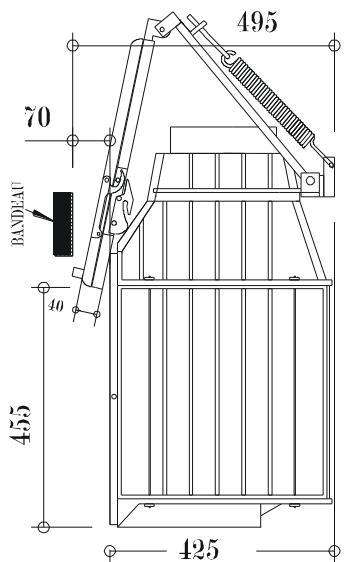

Encombrement	h mini 760 mm, h maxi 980 mm	lg 692 mm	prof mini 425 mm, prof 495 mm
Dimensions des portes	h 485 mm		lg 680 mm
Dimensions de la vitre	h 428 mm		lg 613 mm
Plaque signalétique	rivétée à l'arrêt du cendrier

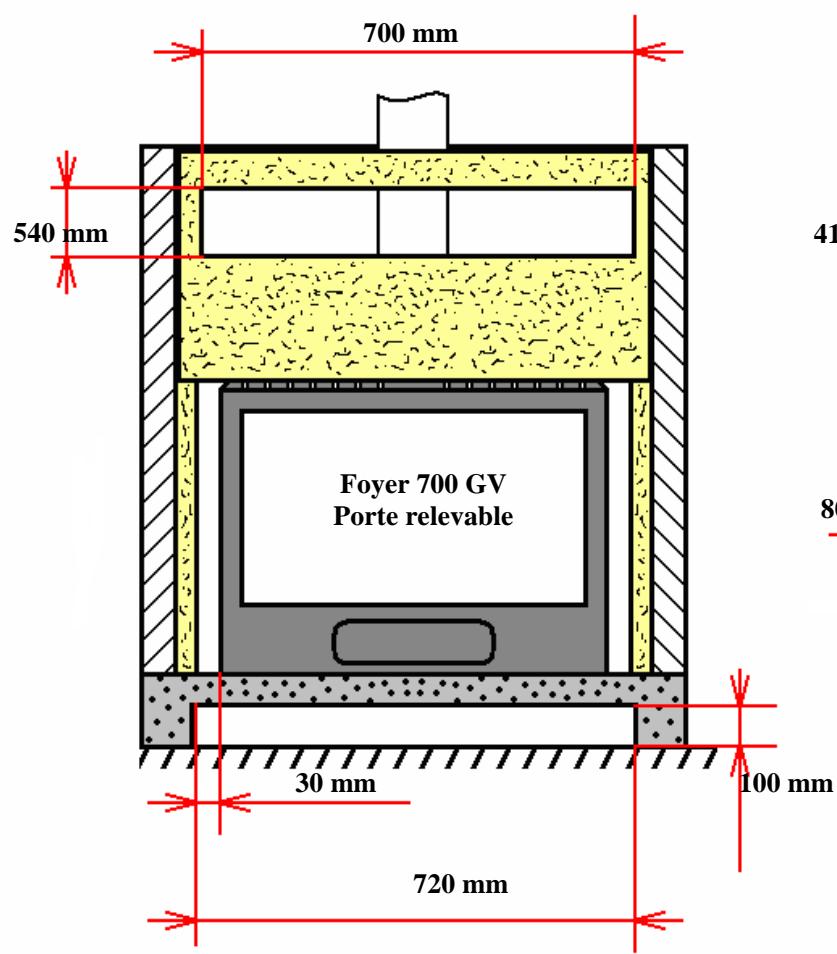

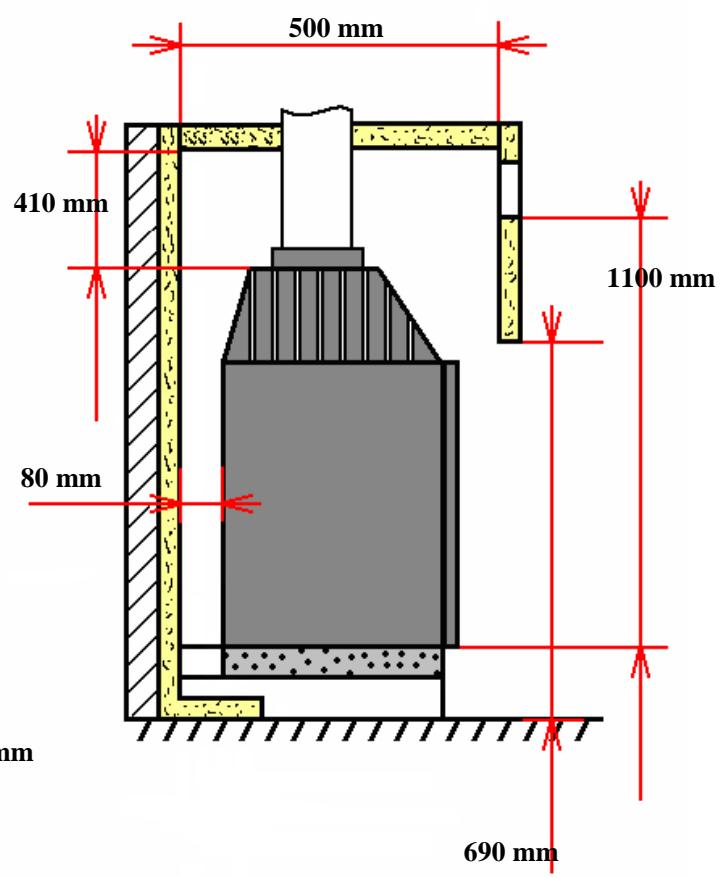

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

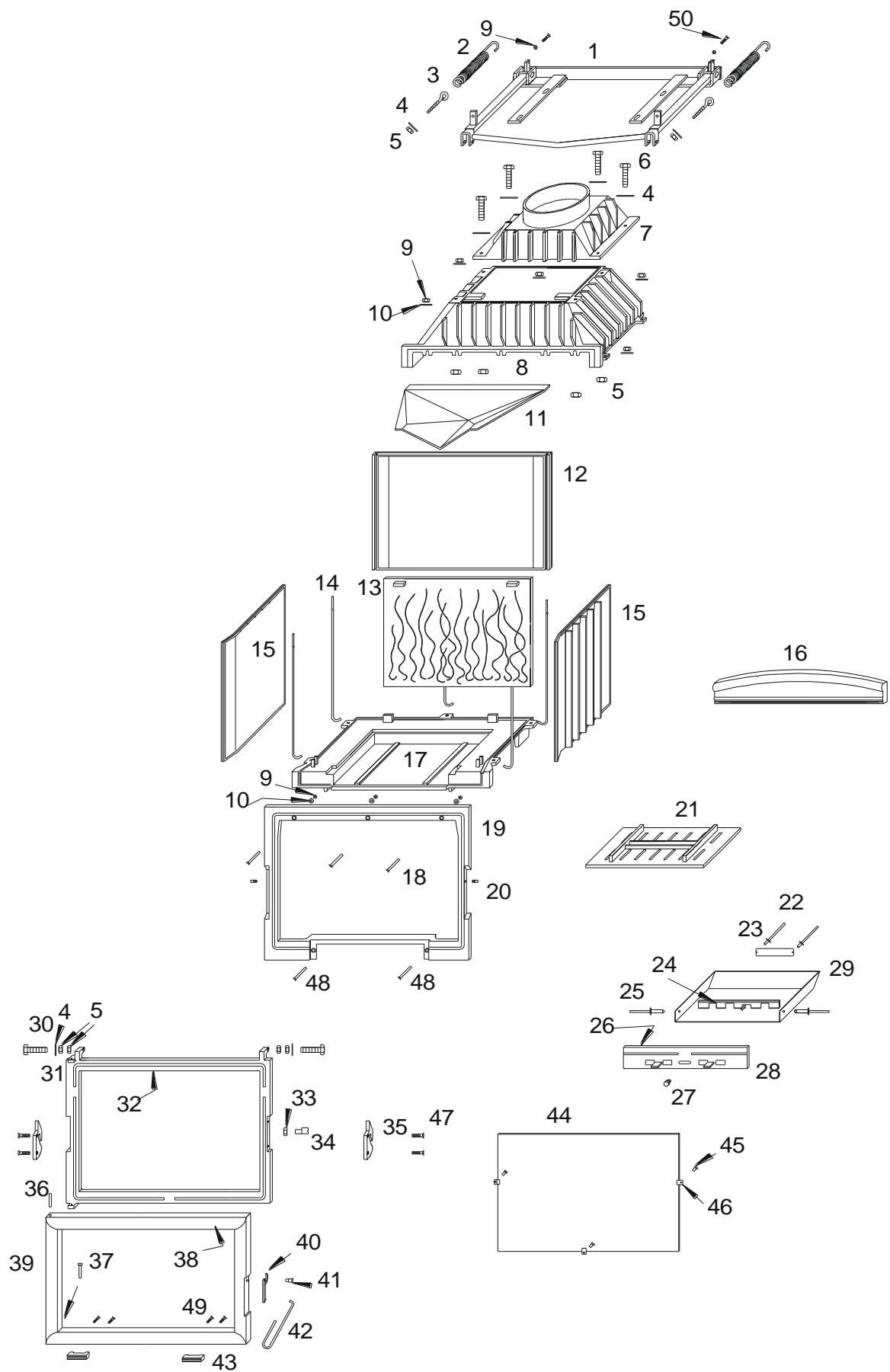

Répére nbr designation

1 1 Mecanism de relevage 2 2 Ressort 3 2 Piton à anneau de 8 4 8 Rondelle de 8 5 10 Ecrou hexagonal de 8 6 4 Vis tete hexagonale de 8x40 7 1 Buse de 200mm 8 1 Avaloir 9 10 Ecrou hexagonal de 6 10 8 Rondelle de 6 1 Deflecteur 1 Fond arrête 13 Taque decor 14 5 Tirant de 6x425 15 2 Coté réversible 16 1 Parebuches 17 1 Socle 18 3 Vis tete fraisee de 6x50 19 1 Façade 20 2 Vis sans tete de 8x25 21 1 Grille foyere 22 Rivet de 3x8 23 1 Plaque signalétique 24 1 Registre de réglage d'air 25 2 Rivet de 5x16 26 1 Joint de cendrier 5 longueur O,5 metre 27 1 Bouton de manœuvre de réglage d'air 28 1 Façade cendrier 29 1 Tiroir cendrier 30 2 Vis tete hexagonale de 8x50 31 1 Façade Relevable 32 1 Joint de façade Relevable 8 longueur 2,2 metres 33 1 Ecrou bas de 6, réglage de fermeture 34 1 Excentrique de réglage de fermeture 35 2 Loquet fixe 36 1 Axe de porte haut 5x30 37 1 Axe de porte bas 5x30 38 1 Joint de porte 8 longueur 2,2 mètres 39 1 Porto 40 1 Loquet de fermetre de la porte 41 1 Vis de fixation du loquet 42 1 Crochet d'ouverture de porte 43 2 Poignée de relevage de la porte 44 1 Vitre 613x428x4 45 3 Vis de fixation de vitre de 4x8 46 3 Attache de vitre 47 4 Vis tete fraisée de 6x16 48 2 Vis tete fraisee de 6x20 49 4 Vis tete fendue 4x25 50 2 Vis tete cylindrique fraisee 6x25

Référence

AS 700246

AS800257B

AS 750259

AV4100080

AV7100080

AV8408400

FB60 700134

FB60 700138

AV7100060

AV4100060

FB60 700133

FB60 700105

FB60 700438

AS 700256

FB60 700104

FB60 700440

FB60 700130

AV 8636500

FB60 700182

AV8708250

FB60 700139

AV 5203080

PS 687144

AT 700356A

AV 5205160

AI 303005

AV 1113401

FB60 700210

AT700318C

AV8408500

FB60 700810

AI 303018

AV7130060

AS 700253B

FB60 700186

AV6325300

AV0105300

AI 303008

FB60 700435

FB60 700219

AS800251B

AS 800255

FB60 700198

AX 126270

AV8644080

AS 700262

AV8656160

AV8636200

AV 8604250

AV8626250

Foyer 700 GV porte relevable

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accord d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5kg, sous forme de 2 demi buches de bois dur (soit une buche fendue en deux parties), renouvelée toutes les 60 minutes, avec le réglage d'allure ouvert à 1 tiers voir plus si l'appareil n'est pas en régime. Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5kg constituée de 1 buche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, rondout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraine une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure : Situé en face du brûleur, ce registre est utilisé pour modifier l'allure de l'appareil entre allumage, allure normale et combustion lente.

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'instruire le poèle dans un endroit où il y a beaucoup de passages.
• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
