FOYER 700 2 PORTES - Cheminée INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée (foyer fermé)
Marque	INVICTA
Modèle	FOYER 700 2 PORTES
Puissance nominale	14 kW
Rendement	74 %
Taux de CO	0,207 %
Température des fumées	308 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois sec (humidité <20 %) – bûches de 50 cm max
Longueur maxi des bûches	56 cm
Débit massique des fumées	15,1 g/s
Dimensions (H x L x P)	760 x 692 x 459 mm
Dimensions des portes (H x L)	486 x 645 mm
Vision du feu (H x L)	310 x 530 mm
Poids	140 kg
Diamètre de raccordement	200 mm
Distances de sécurité aux matériaux combustibles	Latéral : 5,2 cm (dont 5 cm d'isolant) – Fond : 9,5 cm (dont 5 cm d'isolant)
Matériau isolant	Laine de roche 50 mm, conductivité maxi 0,04 W/m·°C, face aluminium côté foyer
Consommation de bois à puissance nominale	4,3 kg toutes les 60 minutes (2 demi-bûches)
Tirage requis	6 à 12 Pa
Entretien courant	Vidange du cendrier, nettoyage des vitres, ramonage annuel du conduit
Sécurité	Surfaces chaudes – Utiliser un gant anti-chaleur – Ne pas surcharger – Ne pas utiliser de combustibles liquides
Pièces détachées disponibles	Oui (joints, vitres, déflecteur, registre, etc.)

FOIRE AUX QUESTIONS - FOYER 700 2 PORTES INVICTA

Quel type de bois utiliser avec le foyer INVICTA FOYER 700 2 PORTES ?

Utilisez uniquement du bois sec (humidité inférieure à 20 %) ayant séché au minimum 2 ans. Les essences recommandées sont le hêtre, le charme et le chêne. Évitez le sapin et les résineux qui encrassent l'appareil.

Quelles sont les distances de sécurité à respecter pour l'encastrement ?

Respectez une distance latérale minimale de 5,2 cm (dont 5 cm d'isolant) et une distance au fond de 9,5 cm (dont 5 cm d'isolant). L'isolant doit être de la laine de roche de 50 mm d'épaisseur avec une conductivité maxi de 0,04 W/m·°C.

Comment allumer le foyer ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, vous pouvez charger l'appareil avec des bûches. Lors des premières utilisations, faites un feu modéré pour permettre la dilatation normale de l'appareil.

Comment régler la puissance de l'appareil ?

La puissance se règle via le registre de réglage d'allure situé en façade du cendrier. Pour une combustion lente, fermez complètement le registre. Utilisez toujours la main froide fournie pour manipuler les organes de réglage, car ils peuvent être très chauds.

Quels sont les entretiens réguliers à effectuer ?

Videz régulièrement le tiroir cendrier (sauf lors du décentrage). Nettoyez les vitres avec un produit adapté. Faites ramoner le conduit de fumée au moins une fois par an par un professionnel, qui vérifiera également l'état des joints et du déflecteur.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de l'appareil, puis fermez toutes les arrivées d'air (primaire et secondaire). Appelez les pompiers en composant le 18. N'essayez pas d'éteindre le feu avec de l'eau.

Peut-on utiliser l'appareil comme incinérateur ?

Non, il est interdit d'utiliser l'appareil comme incinérateur. N'introduisez que du bois recommandé. Ne brûlez pas de déchets ou de combustibles liquides.

Quelle est la durée de vie des joints et comment les remplacer ?

Les joints de porte et de vitre doivent être vérifiés régulièrement. En général, ils durent plusieurs saisons selon l'usage. Pour les remplacer, commandez les joints de référence AI 303005 (joint de porte Ø 5 mm) et KAI 010080 (joint de vitre 7x3 mm). Déposez les anciens, nettoyez la rainure et emboîtez les nouveaux.

Quelle est la dépression idéale dans le conduit de fumée ?

La dépression doit être comprise entre 6 et 12 Pascals. Mesurez-la en chauffe à l'aide d'un manomètre. Si le tirage est excessif, installez un modérateur de tirage pour réguler la dépression.

Où se trouve la plaque signalétique ?

La plaque signalétique est rivetée à l'arrêté du cendrier. Elle contient les informations essentielles de l'appareil (marque, modèle, numéro de série).

MODE D'EMPLOI FOYER 700 2 PORTES INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	14 kW
Rendement	74 %
Taux de CO%	0.207 %
T° fumées	308 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	15.1 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralement : 5.2 cm (dont 5 cm d’isolant)
	Au fond : 9.5 cm (dont 5 cm d’isolant)
(caracteristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	140 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm
Longueur maximale de bûche	56 cm - Chargement en façade

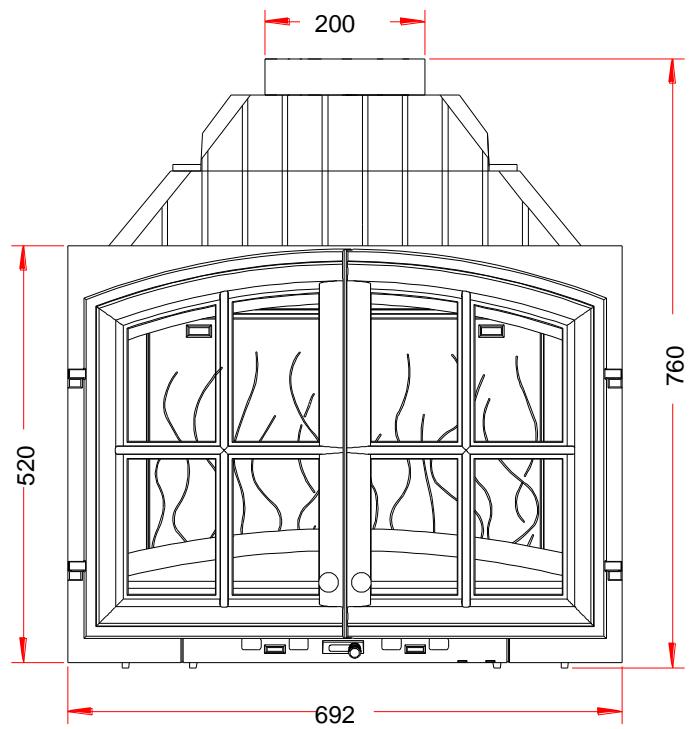

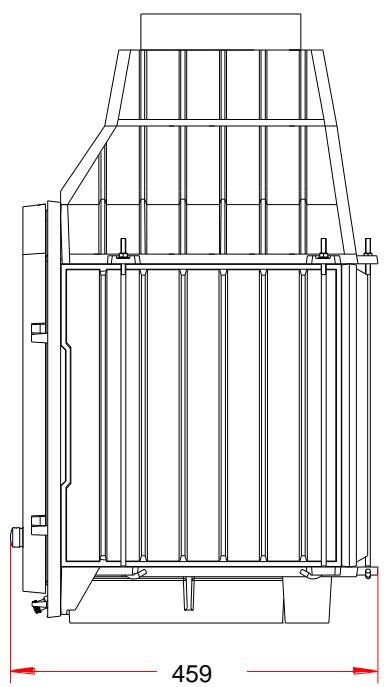

Encombrement	h 760 mm	lg 692 mm	prof 459 mm
Dimensions des portes	h 486 mm		lg 645 mm
Vision du feu	h 310 mm		lg 530 mm
Plaque signalétique	rivétée à l'arrêté du cendrier

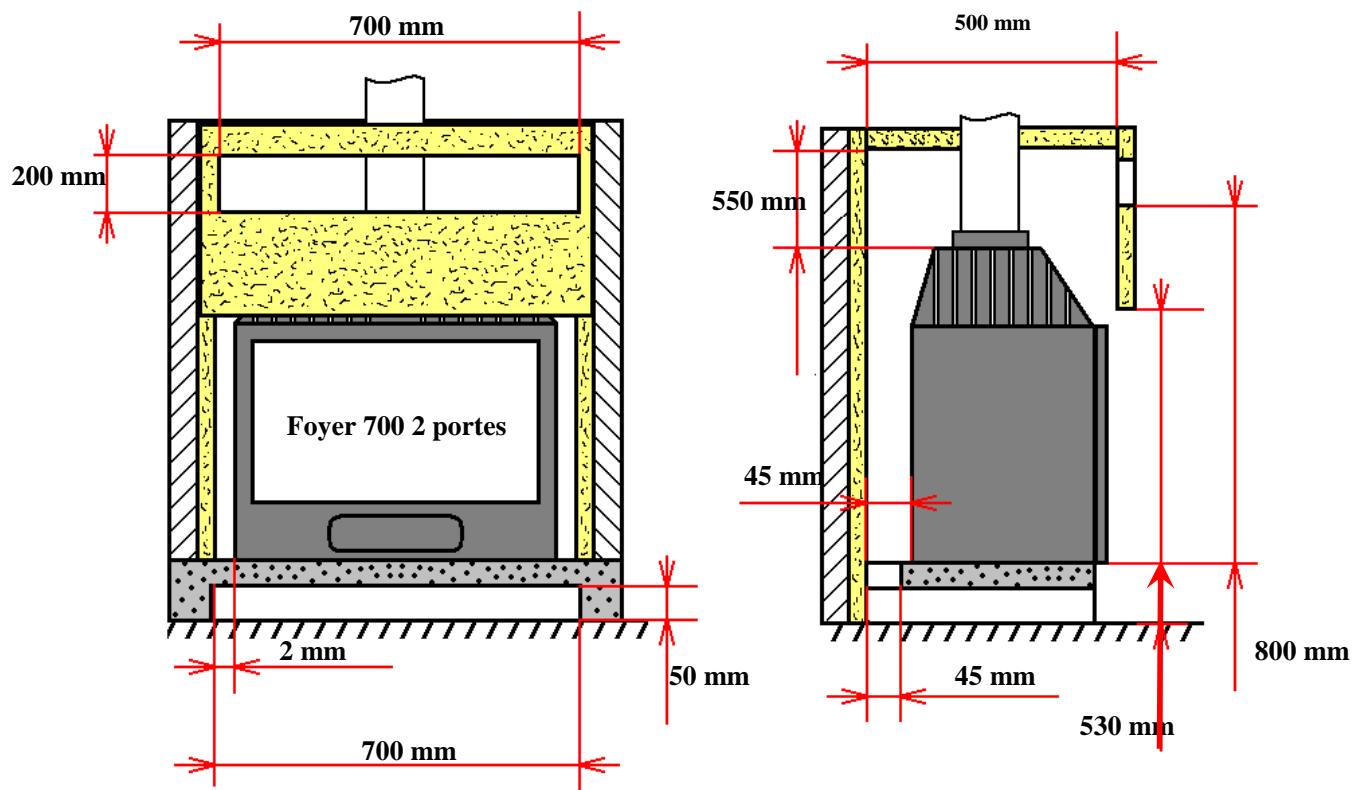

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

Ouvrir les deux bouches de sortie d'air chaud situées sur le dessus du carter.

laine de roche épaisseur 50 mm conductivity maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

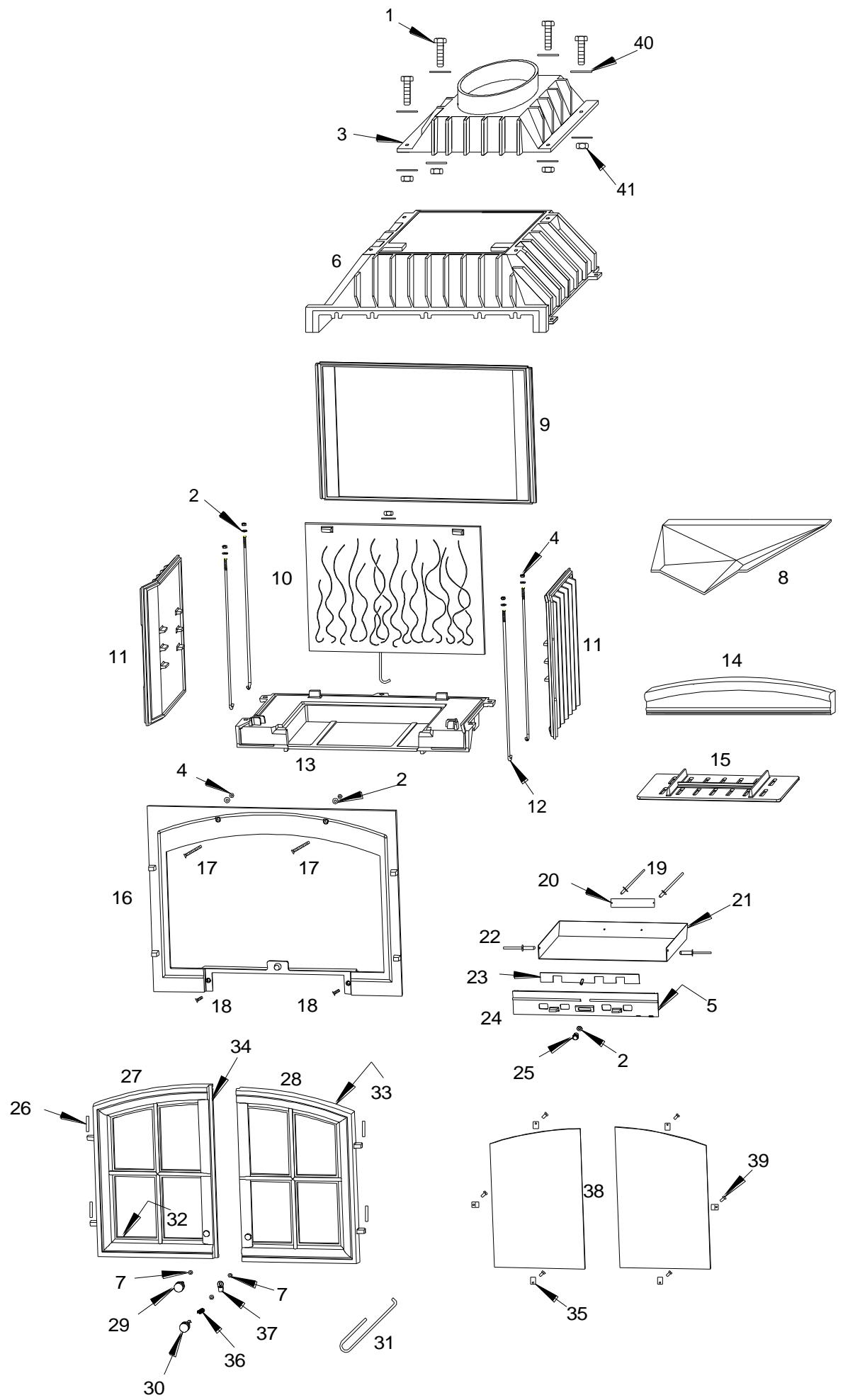

Repère	Nbr	DESIGNATION	Référence
1	4	Vis+tête hexagonale de 8x30	AV 8408300
2	8	Rondelle de 6	AV 4100060
3	1	Buse	FB60 700134
4	7	Ecrou hexagonale de 6	AV 7100060
5	1	Joint de dendrier Ø 5 longueur 0,5 m	AI 303005
6	1	Avaloir	FB60 700138
7	3	Ecrou bas de 8	AV 7130080
8	1	Déflecteur	FB60 700133
9	1	Fond arrêté	FB60 700105
10	1	Taque décor	FB60 700438
11	2	Côté réversible	FB60 700104
12	5	Tirant de D6x425	AS 700256
13	1	Socle	FB60 700130
14	1	Pare bùches	FB60 700440
15	1	Grille foyère	FB60 700139
16	1	Façade	FB60 700450
17	2	Vis+tête fraisée de 6x40	AV 8636400
18	2	Vis+tête fraisée de 6x20	AV 8636200
19	2	Rivet de 3x8	AV 5203080
20	1	Plaque signalétique	PS 627144
21	1	Tiroir dendrier	AT 700318C
22	2	Rivet de 5x16	AV 5205160
23	1	Registre de réglage d'air	AT 700356A
24	1	Façade dendrier	FB60 700210
25	1	Bouton de dendrier	AV 1113401
26	4	Axe de porte, goupille cannelée de 6x25	AV 6306240
27	1	Porte gauche	FB60 700451
28	1	Porte droite	FB60 700452
29	1	Axe de fermeture gauche	AS 610156A
30	1	Axe de fermeture droit	AS 610151A
31	2	Crochet d'ouverture de la porte	AS 800255
32	2	Joint de vitre de 7x3, longueur 1,01 m	KAI 010080
33	2	Joint de porte Ø 5 longueur 1,05 m	AI 303005
34	1	Joint de 7x3 longueur 0.485 m	KAI 010080
35	6	Attaché de vitre	AS 700262
36	1	Ressort de l'axe de fermeture	AS 700255
37	1	Loquet de porte	KAS 49513
38	2	Vitres	AX 607760A
39	6	Vis+tête cylindrique de 4x8	AV 8644080
40	8	Rondelle de 8	AV 4100080
41	4	Ecrou hexagonale de 8	AV 7100080

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne – le sapin et les résineux sont interdits).

Le tiroir cendrier doit tous les jours rester dans l'appareil sauf lors du décaissement. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accord d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air). Puissance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4,3kg, sous forme de 2 demi buches de bois dur (soit une buche fendue en deux parties), renouvelée toutes les 60 minutes, avec le réglage d'allure ouvert à moitié. Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4,3kg constituée de 1 buche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure : Situé en face du cendrier, ce registre est utilisé pour modifier l'allure de l'appareil entre allure normale et combustion lente.

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
