FOYER 2000 - Cheminée INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Foyer fermé (Cheminée)
Marque	INVICTA
Modèle	FOYER 2000
Référence	6550 44
Norme	EN 13229
Puissance nominale	16 kW
Rendement	71,40 %
Taux d'émission de CO	0,218 %
Température moyenne des fumées	302 °C
Masse	188 kg
Dimensions hors tout (H x L x P)	1206 x 585 x 534 mm
Dimensions du foyer intérieur (H x L x P)	600 x 520 x 378 mm
Dimensions de la façade (H x L)	840 x 585 mm
Dimensions de la porte (H x L)	800 x 575 mm
Dimensions de la vitre (H x L x ép.)	730 x 500 x 4 mm
Encastrement (H x L x P)	1250 x 600 x 500 mm
Diamètre de buse de fumée	230 mm
Dépression recommandée	12 à 14 Pa
Distances de sécurité aux matériaux combustibles	Latéral : 5,7 cm (dont 5 cm d'isolant) ; Fond : 6 cm (dont 5 cm d'isolant)
Type d'isolant	Laine de roche, épaisseur 50 mm, conductivité ≤ 0,04 W/m°C
Combustible recommandé	Bois sec (hêtre, charme, chêne), minimum 2 ans de coupe
Chargement	En façade, 2 à 3 bûches (environ 5 kg)
Réglage d'air	Registre d'air primaire sur la face du cendrier
Pièces détachées	Disponibles (liste complète dans la notice)

FOIRE AUX QUESTIONS - FOYER 2000 INVICTA

Quel type de bois utiliser dans le foyer INVICTA FOYER 2000 ?

Utilisez uniquement du bois sec d'au moins 2 ans de coupe, comme le hêtre, le charme ou le chêne. Les résineux (sapin) sont interdits. Évitez le bois humide ou traité.

Comment allumer le foyer correctement ?

Placez du papier froissé (non glacé) et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil avec des bûches. Pour les premières utilisations, faites un feu modéré.

Comment régler l'arrivée d'air comburant ?

L'air primaire se règle via le registre situé sur la face du cendrier. Ouvrez-le entièrement pour l'allumage, puis ajustez pour obtenir la flamme souhaitée. La modulation permet de contrôler la puissance de combustion.

Quelles sont les distances de sécurité à respecter autour du foyer ?

Les objets inflammables doivent être à au moins 1,5 mètre devant le foyer. Les distances aux matériaux combustibles sont : latéral 5,7 cm (dont 5 cm d'isolant), fond 6 cm (dont 5 cm d'isolant). Utilisez un isolant en laine de roche de 50 mm.

Comment entretenir la vitre pour éviter qu'elle noircisse ?

Si la vitre se noircit, insérez des cales d'épaisseur d'environ 0,5 mm aux attaches de la vitre (côté extérieur) pour créer une lame d'air sur le pourtour. Nettoyez régulièrement à froid avec un produit adapté.

Que faire en cas de feu de cheminée ?

Fermez immédiatement toutes les arrivées d'air : porte de chargement, tiroir à cendres et registre d'air primaire. Contactez ensuite les autorités locales d'incendie sans attendre.

Comment ouvrir et fermer la porte du foyer ?

Utilisez le crochet fourni en introduisant l'axe dans le trou du loquet. Ne manœuvrez pas brusquement. Pour les modèles avec système de relevage, assurez-vous que la porte est bien fermée latéralement avant de la lever par les deux poignées.

À quelle fréquence faut-il ramoner le conduit de fumée ?

Le conduit doit être ramoné au moins deux fois par an. Un ramonage régulier garantit une bonne évacuation des fumées et réduit les risques d'incendie.

Peut-on utiliser des combustibles liquides ou autres que le bois ?

Non, il est strictement interdit d'utiliser des combustibles liquides, fluides ou des déchets. Utilisez uniquement le bois sec recommandé pour éviter d'endommager l'appareil et de créer des risques de sécurité.

Comment régler l'étanchéité de la porte ?

Pour améliorer l'étanchéité, tournez l'excentrique situé sur le côté droit de la façade tout en maintenant l'écrou avec une clé de 10 mm. Vérifiez également l'état des joints et remplacez-les si nécessaire avec de la colle haute température.

MODE D'EMPLOI FOYER 2000 INVICTA

Toutes les réglementations locales et nationales, ainsi que les normes européennes, doivent être respectées lors de l'installation et l'utilisation de l'appareil.

Référence 6550 44

Désignation suivant la norme EN 13229 :

Taux d'émission de monoxyde de carbone : 0,218 % - Rendement à la puis : 71,40 % - Température moyenne des fumées : 302 °C - Appareil à combustion continue.

Puisance calorifique nominale 16 kW

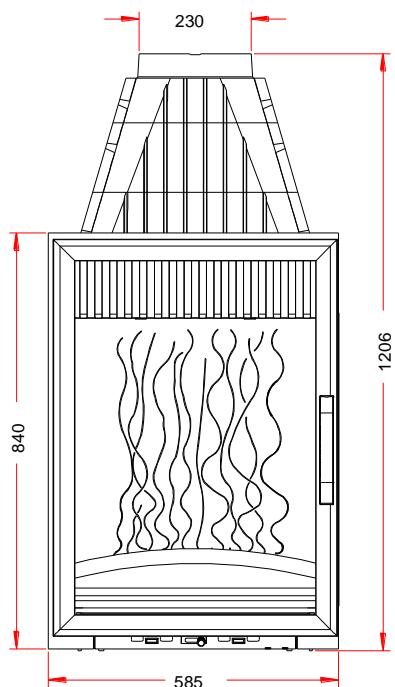

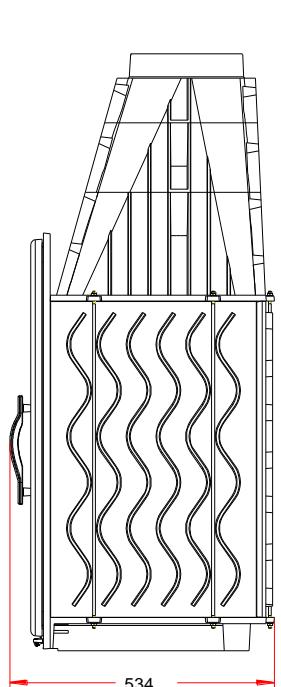

Masse de l'appareil

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Distance par rapport aux matériaux combustibles adjacents :

188 kg. H 1206 mm, L 585 mm, P 534 mm. H 600 mm, L 520 mm, P 378 mm. H 840 mm, L 585 mm. H 800 mm, L 575 mm, EPS 24 mm. H 730 mm, L 500 mm, EPS 4 mm. H 125 cm, L 60 cm, P 50 cm. - Latéralement : 5.7 cm (dont 5 cm d'isolant). - Au fond : 6 cm (dont 5 cm d'isolant).

Caractéristique de l'isolant : laine de roche, épaisseur 50 mm, conductivité maxi 0.04 W/m°C avec face aluminium côté foyer. Chargement en façade.

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5 kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 230 mm.

Dépression dans le conduit de fumées de 12 à 14 pascals.

Plaque signalétique rivetée sur l'arrière de l'appareil.

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui, par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la face du cendrier.

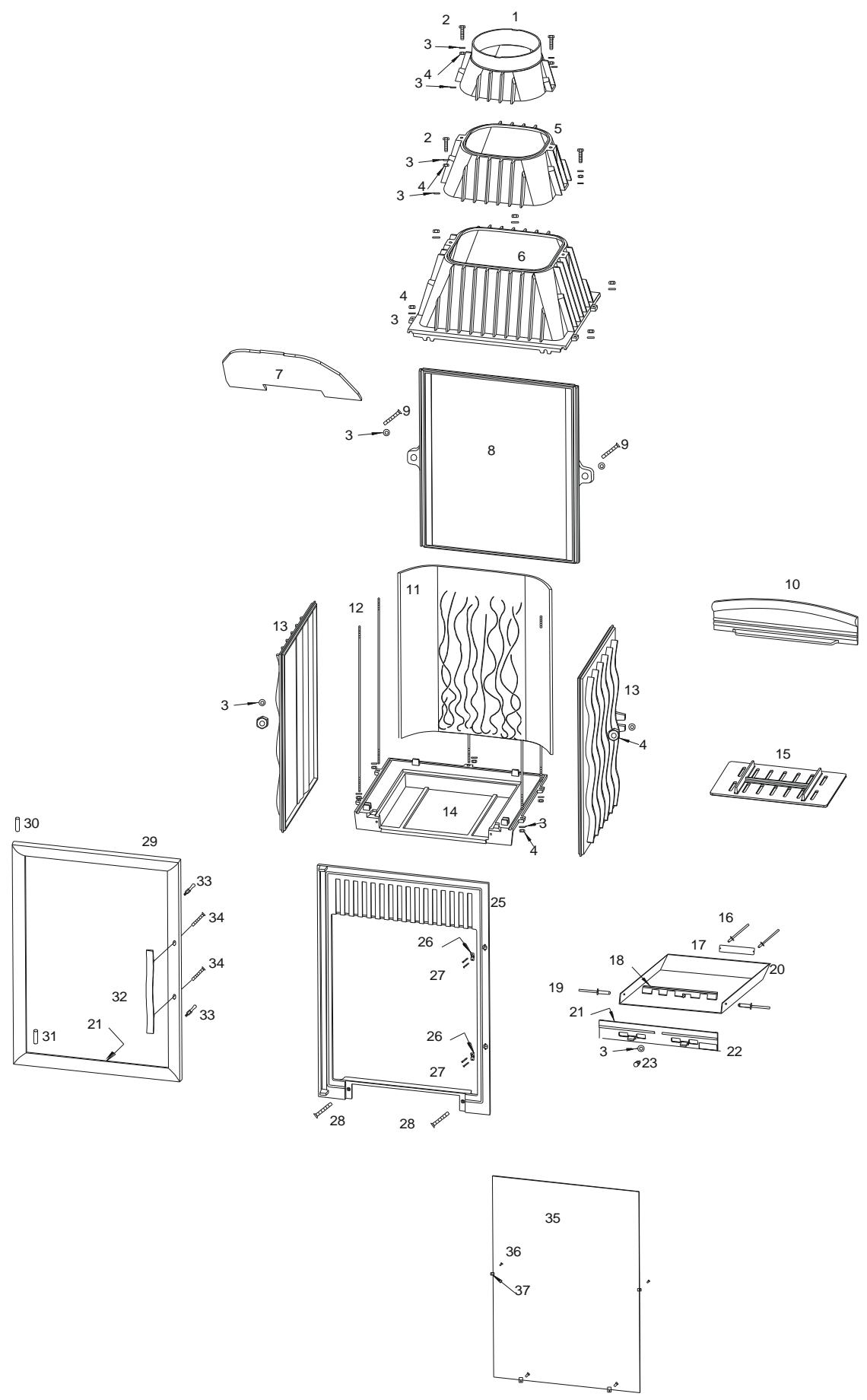

Repère N° Designation

1 1 Sortie de buse 2 4 Vis tête hexagonale de 6x25 3 25 Rondelle de 6 4 16 Écrou hexagonal de 6 5 1 Buse 6 1 Avaloir 7 2 Vis tête hexagonale de 6x20 8 1 Déflecteur 9 1 Fond arrière 10 2 Vis tête hexagonale de 6x35 11 1 Plaque décor 12 5 Tirant de ∅6x680 13 2 Côté réversible 14 1 Socle 15 1 Pare-bûches 16 1 Grille foyer 17 2 Rivet de 3x8 18 1 Plaque signalétique 19 1 Registre de réglage d'air 20 2 Rivet de 5x16 21 1 Tiroir cendrier 22 1 Joint de cendrier ∅5 longueur 0,5 mètre 23 1 Façade cendrier 24 1 Bouton de cendrier 25 1 Façade 26 2 Attache de fermeture 27 4 Vis tête cylindrique de 3x8 28 2 Vis tête fraisée de 6x20 29 1 Porte 30 1 Axe de porte haut, clou lisse de 5x30 31 1 Axe de porte bas, goupille lisse de 5x30 32 1 Poignée d'ouverture de la porte 33 2 Goujon 34 2 Vis tête fraisée de 6x30 35 1 Vitre de 730x500x4 36 4 Vis tête cylindrique de 4x8 37 4 Attache de vitre

Référence

FB60 650105

AV8406250

AV4100060

AV7100060

FB60 650104

FB60 650103

AV 8406200

FB60 650110

FB60 650102

AV8406350

FB60 650113

AS 650100A

FB60 650101

FB60 650100

FB60 650114

FB60 700139

AV5203080

PS 655044

AT 700356A

AV5205160

AT650101A

AI 303005

FB60 700210

AV1113401

FB60 650106

AD 95300

AV8643080

AV8636200

FB60 650112

AV0105300

AV6325300

FB60 650117

AD 95301

AV8636300

AX 126550

AV8644080

AS 700262

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Très important

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle) n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais, habiller votre appareil en respectant ces quelques règles :

• À l'installation, s'assurer d'ôter tous les matériaux combustibles situés dans l'environnement de l'appareil (sol, mur, structure, plafond).
• Laisser un espace important entre l'appareil et l'habillage, d'environ 10 dm², pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4 dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer le conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmentez les entrées d'air aux fenêtres et portes. Arrêtez la VMC pendant l'utilisation de l'appareil. UTILISEZ UNIQUEMENT LES COMBUSTIBLES RECOMMANDÉS : BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits). Ramonez votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINÉRATEUR. - IL EST INTERDIT D'UTILISER DES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDÉS. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé d'utiliser uniquement les pièces de rechange du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet. - Ne pas manœuvrer la porte brusquement.

POUR LES FOYERS ÉQUIPÉS D'UN SYSTÈME DE RELEVAGE

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. Régler l'allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade d'endrier.

Conseils d'entretien

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur des cales d'épaisseur d'environ 0,5 mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avoir et maintenu vers le bas la taque décor (sauf sur les modèles 850). Changer les joints de porte, de cendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètre du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

SI UN FEU DE CHEMINÉE SE DÉCLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier). Puis communiquer immédiatement avec les autorités locales incendie.
