| Type d'appareil | Poêle à bois |
| Norme | EN 13 229 |
| Taux d'émission de monoxyde de carbone | 0,241% |
| Rendement calorifique nominal | 75,40% |
| Température moyenne des fumées | 317°C |
| Mode de combustion | Continu |
| Puissance calorifique nominale | 14 kW |
| Masse de l'appareil | 121 kg |
| Hauteur | 680 mm |
| Largeur | 692 mm |
| Profondeur | 435 mm |
| Foyer intérieur (H x L x P) | 415 x 580 x 305 mm |
| Façade (H x L) | 294 x 692 mm |
| Vitre (H x L) | 397 x 613 mm |
| Épaisseur vitre | 4 mm |
| Encastrement (H x L x P) | 700 x 700 x 500 mm |
| Distance aux matériaux combustibles (latéral) | 5,4 cm (dont 5 cm isolant) |
| Distance aux matériaux combustibles (arrière) | 11,5 cm (dont 5 cm isolant) |
FOIRE AUX QUESTIONS - DONCHEVILLE INVICTA
Questions des utilisateurs sur DONCHEVILLE INVICTA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Montres au format PDF gratuitement ! Retrouvez votre notice DONCHEVILLE - INVICTA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DONCHEVILLE de la marque INVICTA.
MODE D'EMPLOI DONCHEVILLE INVICTA
TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L'INSTALLATION ET L'UTILISATION DE L'APPAREIL
Référence 6274 44
Désignation suivant la norme EN 13 229 :
Taux d'émission de monoxyde de carbone: 0,241%
- Rendement à la puissance calorifique nominale : 75,40%
- Température moyenne des fumées : 317°C
Appareil à combustion continue
Puisance calorifique nominale 14kW
Masse de l'appareil

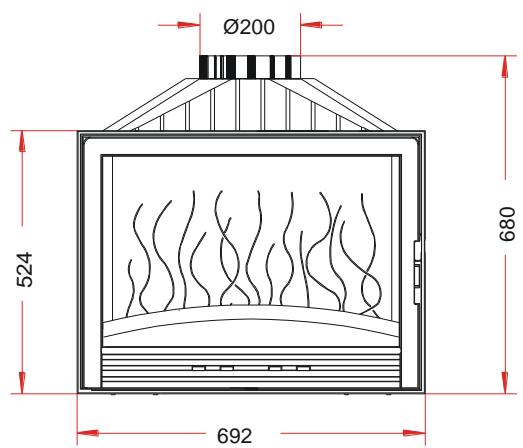

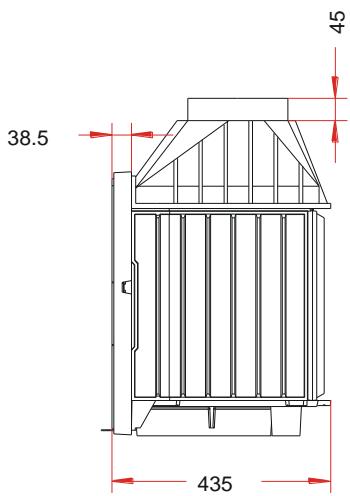

Encombremment
Foyer interieur
Façade
Vitre
Encastrement
Chargement en façade
Distance par rapport aux matériaux combustibles adjacents :
121 kg
h 680 mm lg 692 mm prof 435 mm
h 415 mm lg 580 mm prof 305 mm
h 524 mm lg 692 mm
h 397 mm lg 613 mm eps 4 mm
h 700 mm lg 700 mm prof 500 mm
-
Latéralément: 5.4 cm (dont 5 cm d'isolant)
-
Au fond : 11.5 cm (dont 5 cm d'isolant)
(characteristique de l'isolant: laine de roche épaisseur 50~mm , conductivite maxi 0.04W / m^ avec face aluminium cote foyer Chargement en facaade
Il est recommandé de charger en plusieurs fois只不过 que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.
Départ des fumées sur le dessus par une buse de diamètre 200 mm
Dépression dans le conduit de fumées de 12 à 14 pascals
Plaque signalétique rivetée sur l'arrière du cendrier
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui ci est bien enflammé, vous pouvez charger votre apparéil. Il est recommendé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l' apparéil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservees (sans trop obstruer les troux de passage d'air).
La modulation de l'air comburant se fait par réglage du registre d'air primaire sur la façon du cendrier.

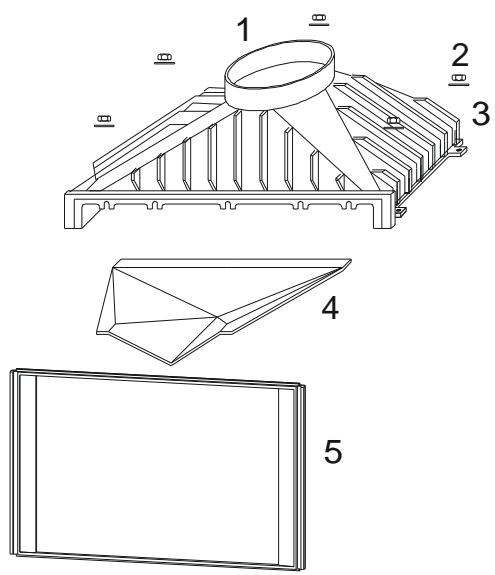

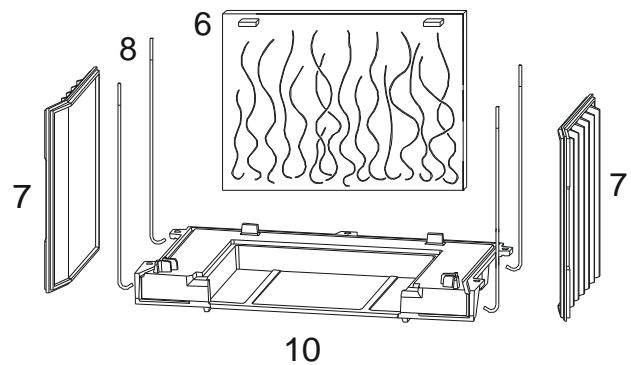

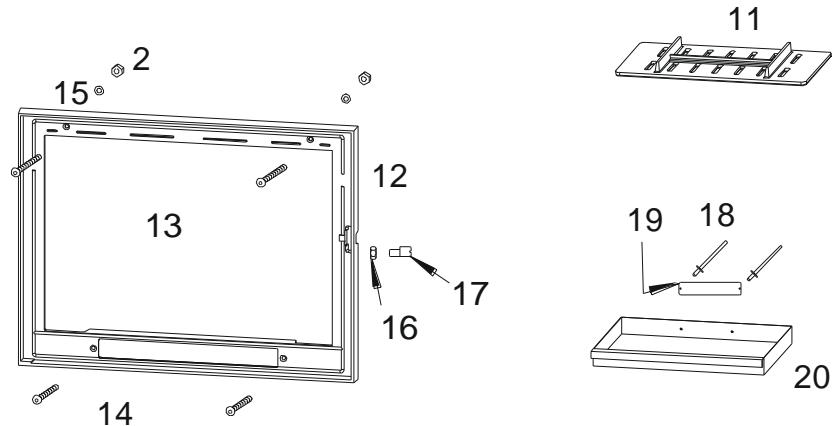

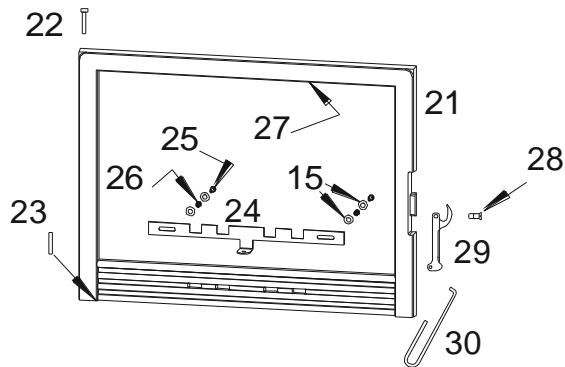

| Repère | Nbr | DESIGNATION | Référence |
| 1 | 1 | Avaloir | FB60 700860 |
| 2 | 7 | Ecrou hexagonale de 6 | AV 7100060 |
| 3 | 5 | Rondelle large de 6 | AV 4110060 |
| 4 | 1 | Déflecteur | FB60 700127 |
| 5 | 1 | Fond arrêté | FB60 700105 |
| 6 | 1 | Taque décor | FB60 700438 |
| 7 | 2 | Côté réversible | FB60 700104 |
| 8 | 5 | Tirant de 6x425 | AS 700256 |
| 9 | 1 | Pare bùches | FB60 700440 |
| 10 | 1 | Socle | FB60 700130 |
| 11 | 1 | Grille foyère | FB60 700139 |
| 12 | 1 | Façade | FB60 700535 |
| 13 | 2 | Vis têté faisée de 6x40 | AV 8636400 |
| 14 | 2 | Vis têté faisée de 6x20 | AV 8636200 |
| 15 | 6 | Rondelle de 6 | AV 4100060 |
| 16 | 1 | Ecrou bas de 6, réglage de fermeture | AV 7130060 |
| 17 | 1 | Excentrique de réglage de fermeture | AS 700253B |
| 18 | 2 | Rivet de 3x8 | AV 5203080 |
| 19 | 1 | Plaque signalétique | PS 627444 |
| 20 | 1 | Tiroir cendrier | AT 700353B |
| 21 | 1 | Porte | FB60 700558 |
| 22 | 1 | Axe de portehaut Ø5x30 | AV 0105300 |
| 23 | 1 | Axe de portebas Ø5x20 | AV 6305200 |
| 24 | 1 | Registre de réglage d'air | AT 700354A |
| 25 | 2 | Vis têté faisée de 6x20 | AV 8656200 |
| 26 | 2 | Ressort registre | AS 700230A |
| 27 | 1 | Joint de portehaut Ø8 longueur 2,88 Mètres | AI 303008 |
| 28 | 1 | Vis de fixation du loquet | AS 800251B |
| 29 | 1 | Loquet de fermeture | FB60 700883 |
| 30 | 1 | Crochet d'ouverture de porte | AS 800255 |
| 31 | 1 | Vitre 613x397x4 | AX 126470 |
| 32 | 3 | Vis de fixation de vitre de 4x8 | AV 8644080 |
| 33 | 3 | Attaché de vitre | AS 700262 |
CONSEILS D'INSTALLATION
Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec L'appareil.
TRES IMPORTANT
Ne jamais tenter de modifier l'appareil.
Avant d'habiller complètement l'appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de releavage, de la commande du volet de buse (suivant modèle), n'a pas été dégrave au cours de l'installation.
La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre.
- UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage.
Seulement après ces essais habiller vous appeareil en respectant ces quelques règes :
- Ne pas installer des matériaux inflammables à proximé.
- Laisser un espace important entre l'appareil et l'habillage d'environ 10dm^2 ; pour une bonne convection naturelle.
- Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm^2
- La hotter doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.
Si voitre maison est conque pour un chauffage electrique augmenter les entrées d'air aux fenêtres et portes.
-
Arrieter la VMC pendant l'utilisation de l'appareil
-
UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES: BOIS SEC d'un minimum de 2 ans de coupe (Hetre, Charme, Chene - le sapin et les résineux sont interedit).
Ramoner votre conduit de cheminée au moins 2 fois par an.
CONSEILS D'UTILISATION
- IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR.
IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil.
Il est recommandé d'utiliser que les pieces de rechanges du fabricant. Ne pas modifier l'appareil.
Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet. - Ne pas manœuvrer la porte brusquement
POUR LES FOYERS EQUIPES D'UN SYSTEME DE RELEVAGE
Avant de relever la porte s'assurer que celle-ci est bien fermée en position laterale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture faire l'opération inverse et appuyer légerement sur les deux poignées afin d'assurer une bonne étanchéité.
- Régler l'allure du feu en manoeuvrant létéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.
CONSEILS D'ENTRETIEN
Pour obtenir une belle etanchete entre la porte et la facade, regler, si besoin est, l'excentrique sur le cote croit de la facade, en le faisant tourner tout en maintainant I'ecrou avec une clé de 10mm
Si la vitre se noircit, glisser du cote extérieur, des cales d'epaiseur d'environ 0,5mm aux endroits des attaches de la vitre afin de creer une lame d'air sur tout le pourtour.
Lors du ramonage a froid, nettoyer complètement le foyer, vérifier les jontions des différentes pieces, vérifier la position du deflecteur, celui-ci étant incliné en appui en haut sur l'avoir et maintainen vers le bas la taque decor (sauf sur les modèle 850).
- Changer les joints de porte, de dendrier, et de façade s'ils sont usages, en employant de la colle haute température et des joints appropriés.
Lors du changement de la vitre, devisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.
SECURITE
Le foyer avec son habillage, ne doit pas etre instalé dans un endroit où il y a beaucoup de circulation.
- Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements évientuèlement mis à secher devant le foyer.
Les enfants doivent etre averis que le foyer devient tres chaud et qu'ils ne doivent pas y toucher.
SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :
Fermer immediatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier),
Puis communiquer immédiatement avec les autorités locales incendie.
