R170W-9 - Mini chargeuse sur chenilles HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini-pelle sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance de 55,4 kW (75 ch), capacité de levage de 1,7 tonne
Dimensions approximatives	Longueur : 4 500 mm, Largeur : 1 600 mm, Hauteur : 2 500 mm
Poids	Environ 1 700 kg
Compatibilités	Accessoires compatibles : godets, tarières, pinces, etc.
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	55,4 kW (75 ch)
Fonctions principales	Excavation, nivellement, démolition légère
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, entretien du moteur
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Équipements de sécurité obligatoires : ceinture de sécurité, protection contre les chutes
Informations générales utiles	Garantie de 2 ans, formation recommandée pour l'utilisation

FOIRE AUX QUESTIONS - R170W-9 HYUNDAI

Comment démarrer le HYUNDAI R170W-9 ?

Assurez-vous que la clé de contact est en position 'ON', puis appuyez sur le bouton de démarrage ou tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie pour vous assurer qu'elle est chargée. Assurez-vous également que le réservoir de carburant est plein et que le contact est correctement positionné.

Comment vérifier le niveau d'huile moteur ?

Retirez la jauge d'huile, essuyez-la avec un chiffon propre, puis réinsérez-la et retirez-la à nouveau pour lire le niveau d'huile. Le niveau doit être entre les marques 'MIN' et 'MAX'.

Que faire si l'hydraulique ne fonctionne pas correctement ?

Vérifiez le niveau d'huile hydraulique dans le réservoir et remplissez si nécessaire. Assurez-vous également qu'il n'y a pas de fuites dans le système hydraulique.

Comment changer un filtre à air ?

Localisez le boîtier du filtre à air, retirez le couvercle, retirez l'ancien filtre et remplacez-le par un neuf, puis remettez le couvercle en place.

Quel est le poids maximum que le HYUNDAI R170W-9 peut soulever ?

Le poids maximum que le HYUNDAI R170W-9 peut soulever est de 1 700 kg.

Comment procéder à un entretien régulier du R170W-9 ?

Suivez les recommandations dans le manuel d'utilisation pour effectuer des changements d'huile réguliers, vérifier les niveaux de liquide, inspecter les filtres et les courroies.

Que faire en cas de surchauffe du moteur ?

Éteignez immédiatement le moteur et laissez-le refroidir. Vérifiez le niveau de liquide de refroidissement et recherchez d'éventuelles fuites ou obstructions dans le système de refroidissement.

Comment régler la pression des pneus ?

Utilisez un manomètre pour vérifier la pression des pneus et ajustez-la selon les spécifications recommandées dans le manuel d'utilisation.

Où trouver le manuel d'utilisation du HYUNDAI R170W-9 ?

Le manuel d'utilisation est généralement inclus avec l'équipement lors de l'achat. Vous pouvez également le télécharger depuis le site officiel de Hyundai ou contacter votre concessionnaire.

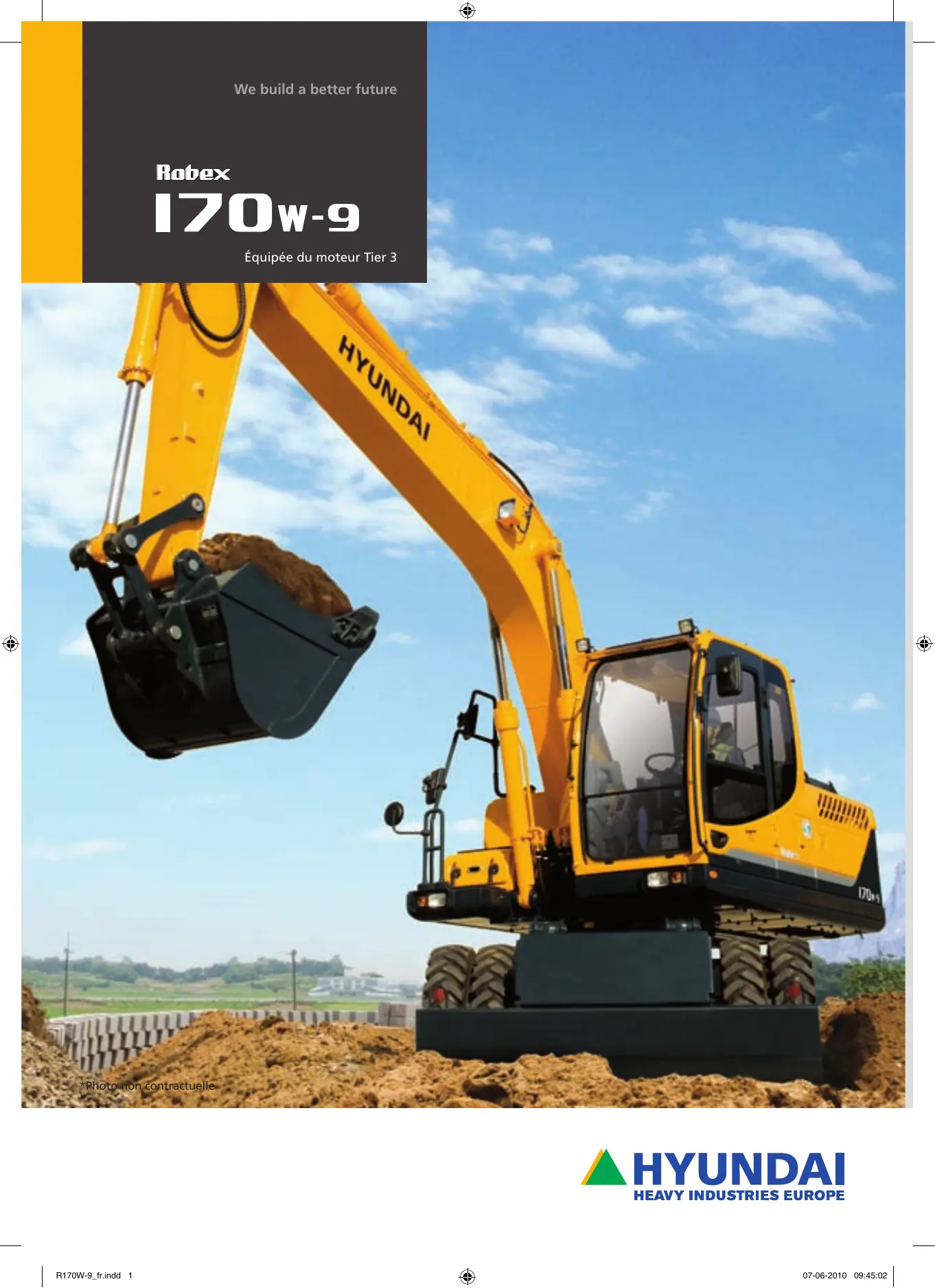

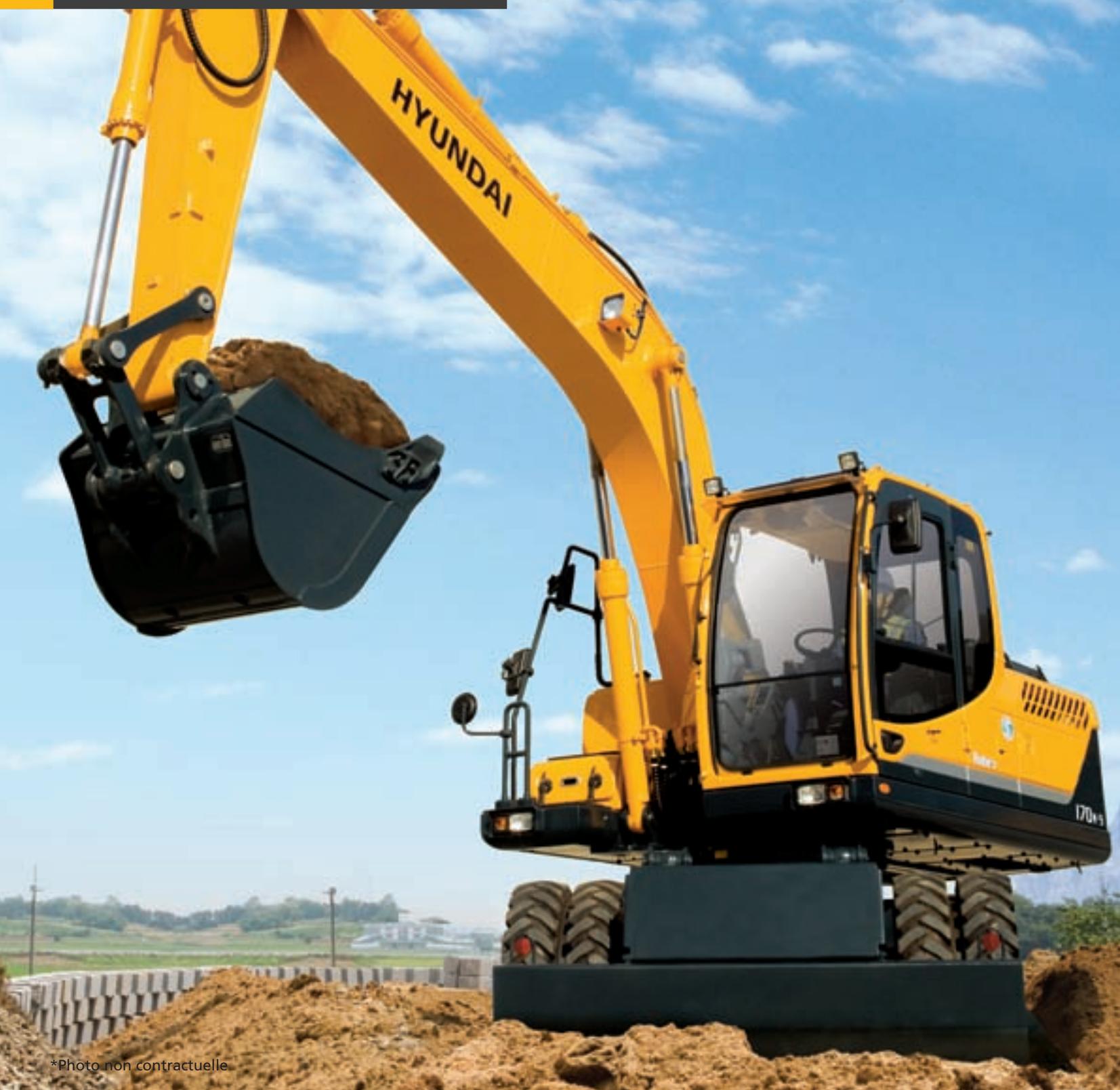

MODE D'EMPLOI R170W-9 HYUNDAI

Equipe du moteur Tier 3

*Photo non contractuelle

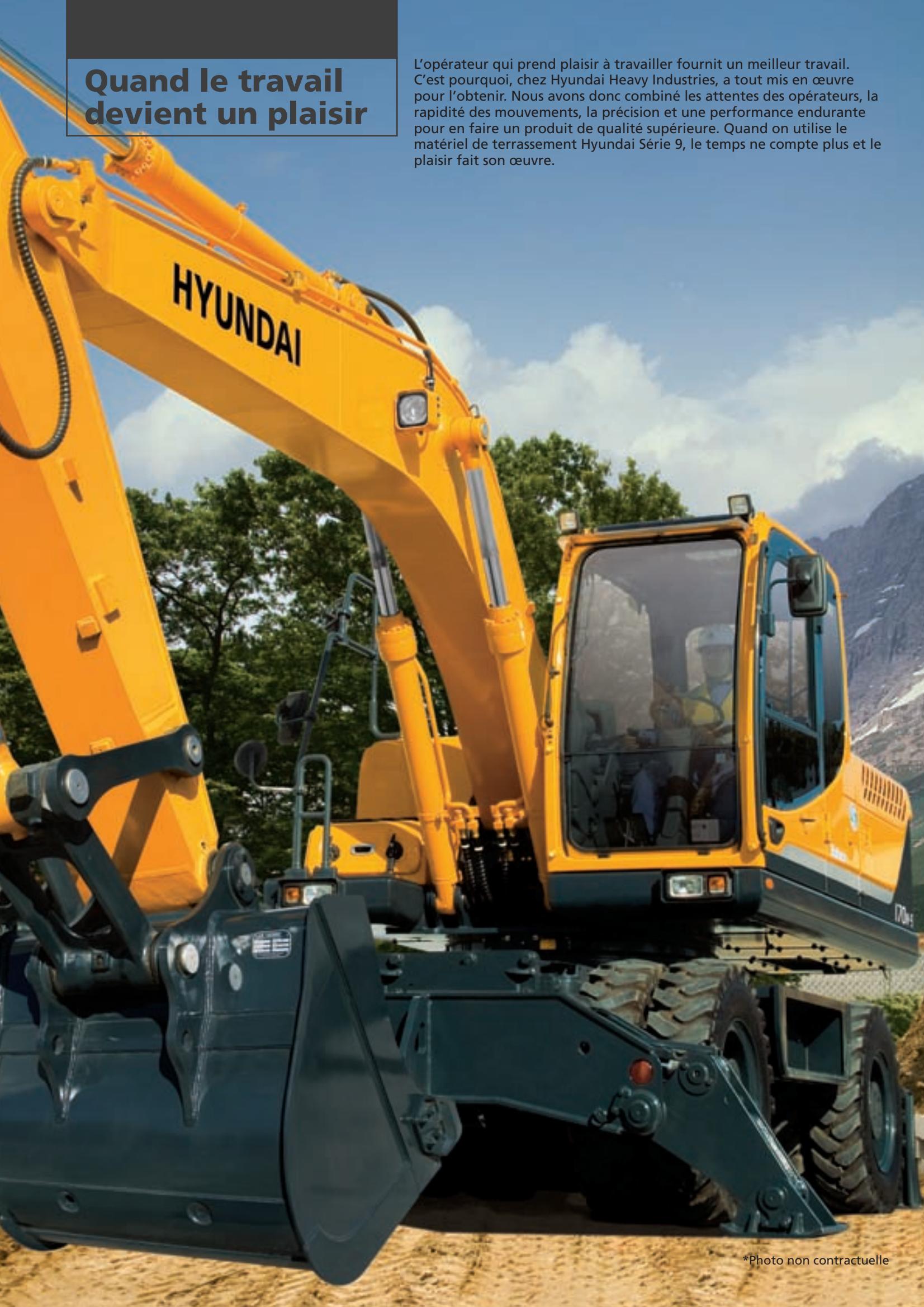

Quand le travail devient unCLSIR

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieur. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Performance générale

Chássis renforcé avec transmission par boîte Powershift à deux vitesses.

Ligne d'entrainment et essieux lourds.

Oscillation de +/- 7 degrés de l'essieu avant avec verrouillage automatique.

Freins multi-disques humide immergés. (Avant at Arrière)

Frein de stationnement automatique - serrage par ressort, desserrage hydraulique.

Technologie Moteur

Moteur Cummins Tier III QSB6.7 puissant, fiable et avec une faible consommation (peu gourmand en carburant.)

Combustion propre, efficace et contrôle électroniquement.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction anti-redémarrage

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifie pour une plus grande efficacité et un fonctionnement plus souple / Priorité automatique de sélection de la flèche ou de la rotation pour une vitesse maximale / Système automatique d'augmentation de puissance pour bénéficier d'un surcroit de puissance / Dispositif amélioré de régénération du début du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

Compartment de la pompe

Pompes à piston axial, puissantes et fiables, conçues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes : 2 vitesses de translation, augmentation de puissance

(Power boost), priorité à la flèche, verrouillage de sécurité, (commande intégrée de) régénération du début du balancier,

(commande de la soupape du circuit logique de rotation).

Filtres à carburant, à huile moteur de vidange facilement accessibles.

Nouvelle conception de la colonne de direction

Colonne de direction intelligente permettant des réglages adaptés aux préférences de vos opérateurs

(reglage en profondeur sur 60~mm , inclinaison a 30^

Nouvelle Cabine (de pointe pour les opérateurs)

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent (pour la visibilité et la ventilation).

Plus grande fenêtre à droite pour améliorer la visibilité cote chenille (la flèche.)

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soleil enrouleur pour le comport de I'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires.

Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande – régibles en hauteur

Accoudoirs régibles - pour un comport optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleurs avec jauges numériques pour la température de l'huile hydraulique, la température du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilité le réglage de votre machine et le contrôle des diagnostics. Une nouvelleamera de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Prince béton,

Mode utiliseur permettant de ménoriser les préférences des opérateurs.

d'auto-diagnostic avances avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, Sélectionnable depuis le module d'écran /

Système antivol avec encodage par mot de passer.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées proportionnellement au départ du module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiente.

Le systeme Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

Preférences

L'opérateur qui configure sa machine en fonction de ses besoines prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au comfort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

*Photo non contractuelle

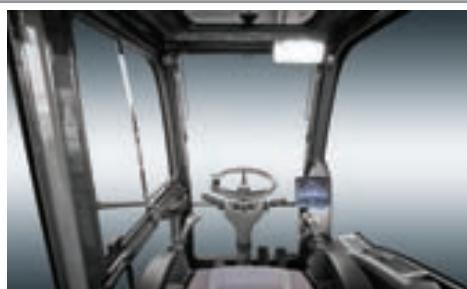

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faisible niveau sonore e une meilleure visibilité. Une attention particulière a ete pretee à la creation d'un ha clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions.

Cet environnement parfaitement équilibré pour l'opérateur met ce dernier en position ideale pour travailler en toute sécurité.

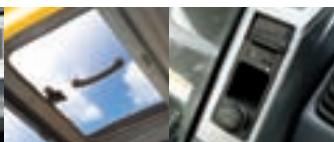

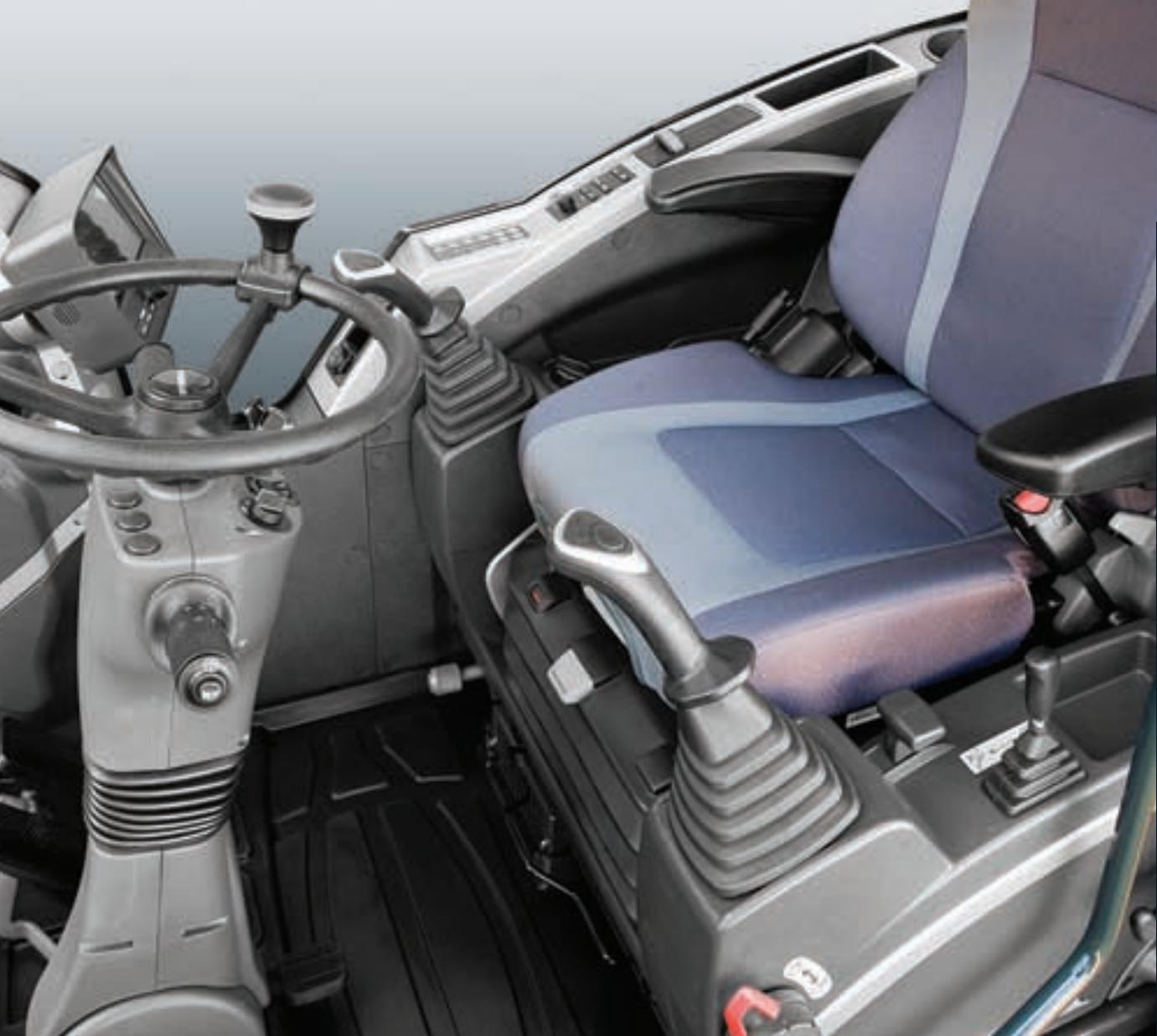

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de

comfort préférentiel. La position et la hauteur du siècle et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Les fonctions améliorées

de réglage du volant (en profondeur et en inclinaison) assurent à l'opérateur une plus grande facilité d'accès et un meilleur comport. Un système de climatisation entièrement automatisé et de grande capacité permet de maintainir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège comfortable pour minimier le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiente de son choix. Un système audio de pointe, compteant un lecteur CD, une radio AM/FM stéreo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'écouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

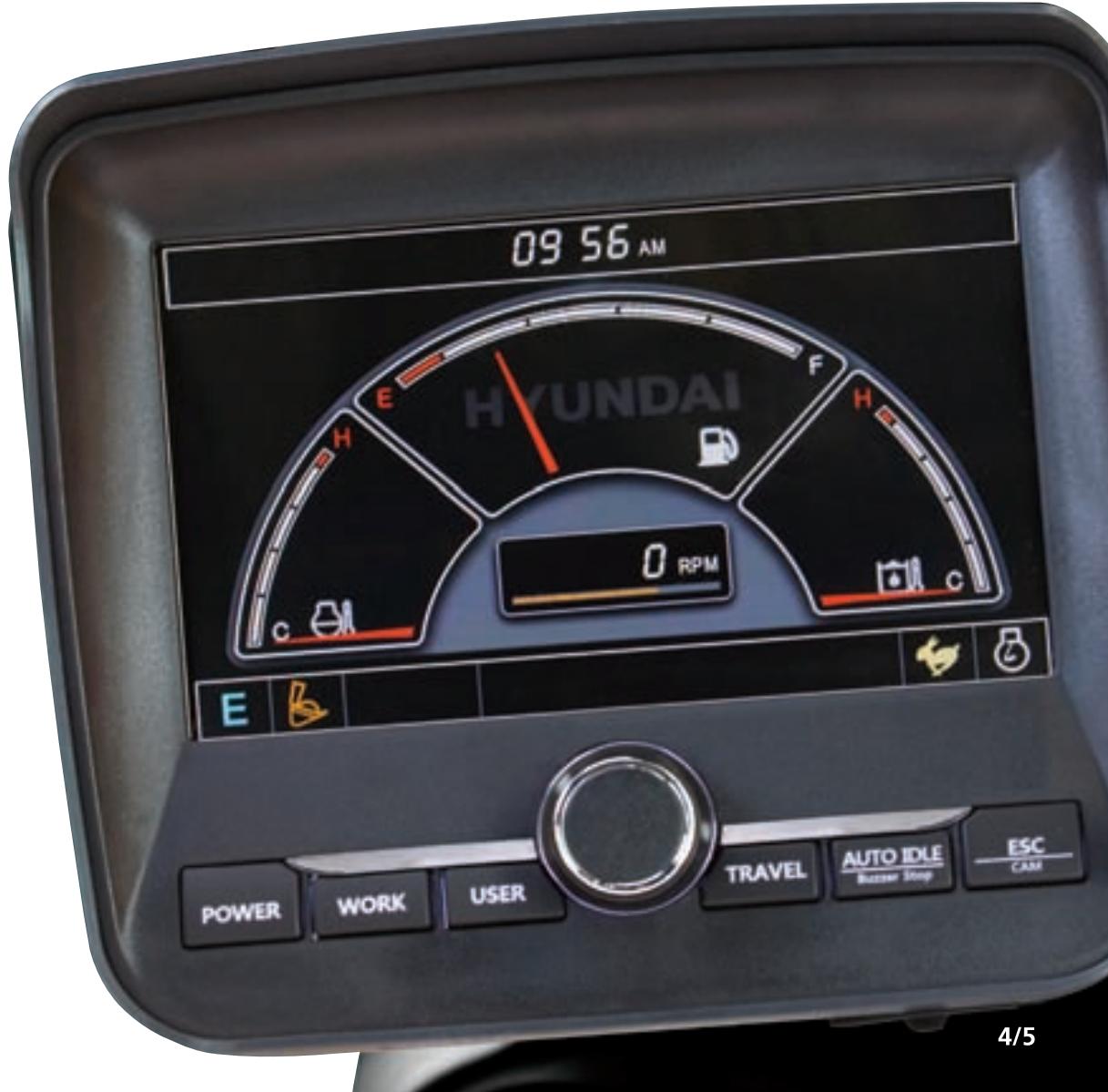

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de d'environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le/selecteur de mode de puissance et de travail, les auto-diagnostics, laamera de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions video pour accroître la multifonctionnalité de la machine et renforcer la productivité de l'opérateur.

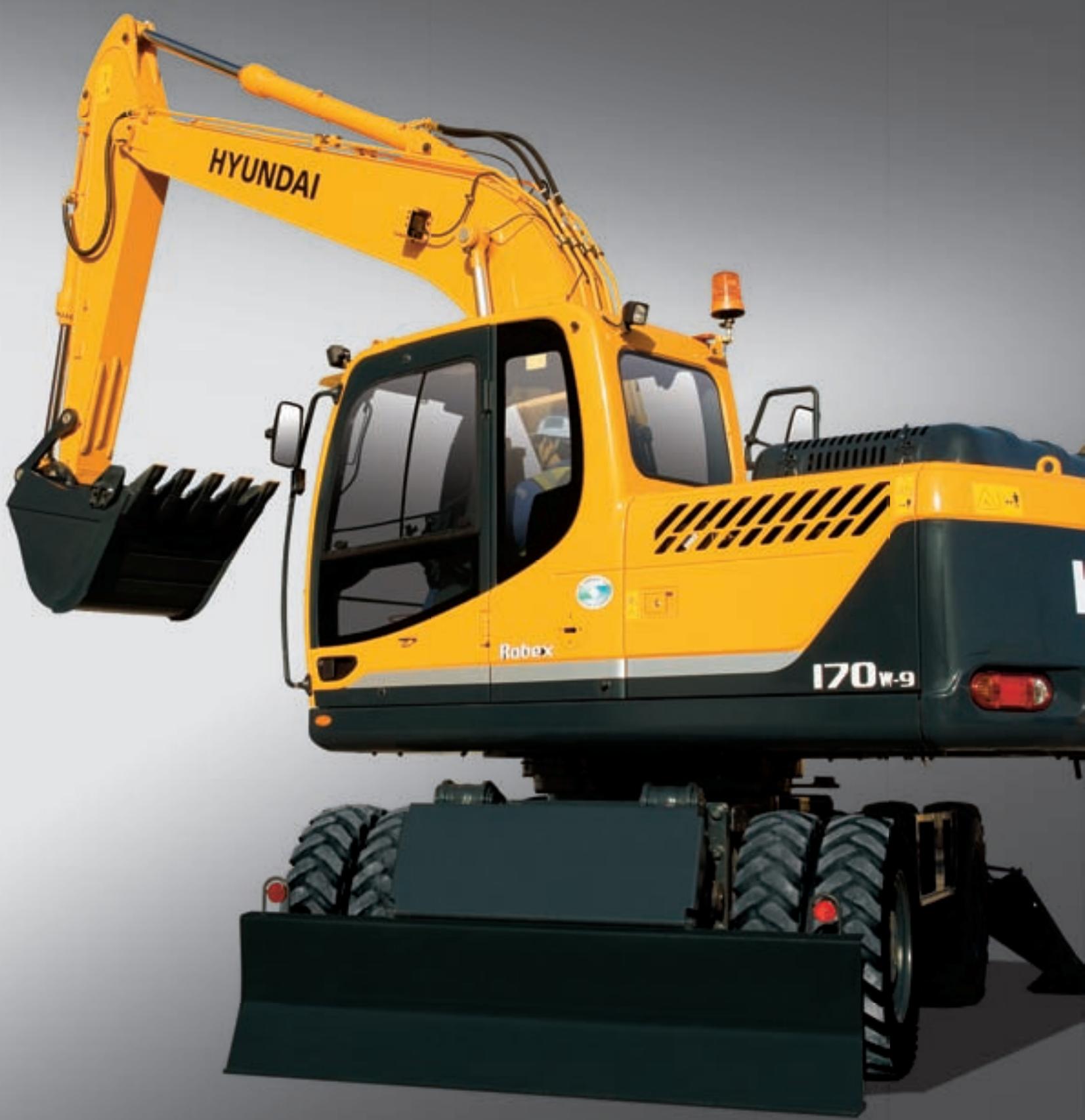

Precision

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plusSouple, une plus grande visibilité panoramaque et une réduction du stress. Le nouveau système hydraulique Négative allie une technologie de pointe et une reactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistee par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintainir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les meilleur prestations tout en réduisant la consommation de carburant.

Le dispositif de decélération automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur (courants) grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtaining une productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un début et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode detravail

Grçé aux différents modes de travail, l'opérateur peut seLECTIONner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramétres de débit peuvent être préconfigurés directement sur le module d'affichage.

Modeutilisateur

Diverses opérations requiennent des réglages plus précis de la machine; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

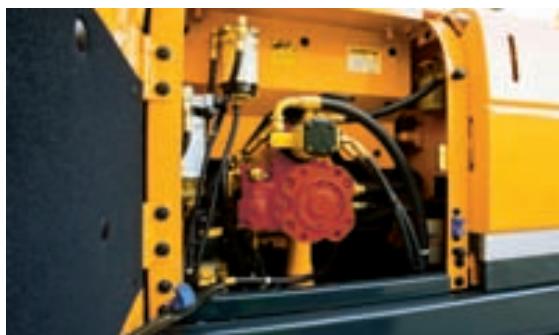

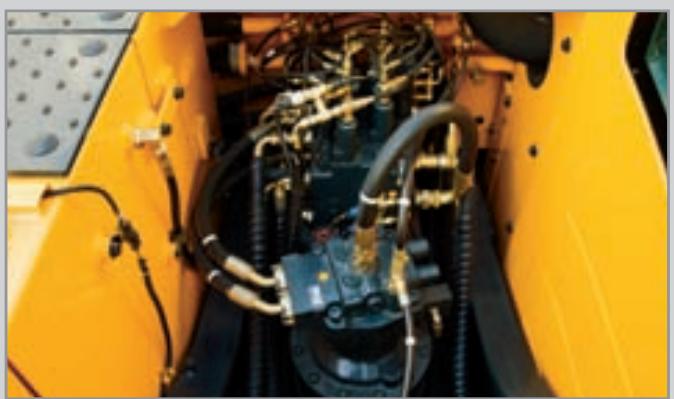

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultrasensible et une manoeuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pedipulateurs donnant à n'importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin comprendra la régénération du débit du bras et de la flèche, un bloc distributeur de

haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les valeurs performances possibles, qu'elle que soit l'application.

Priorité automatique de sélection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO (de pointe) contrôle les opérations hydrauliques et ajuste l'équilibre pour maximiser la performance et la Productivité.

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

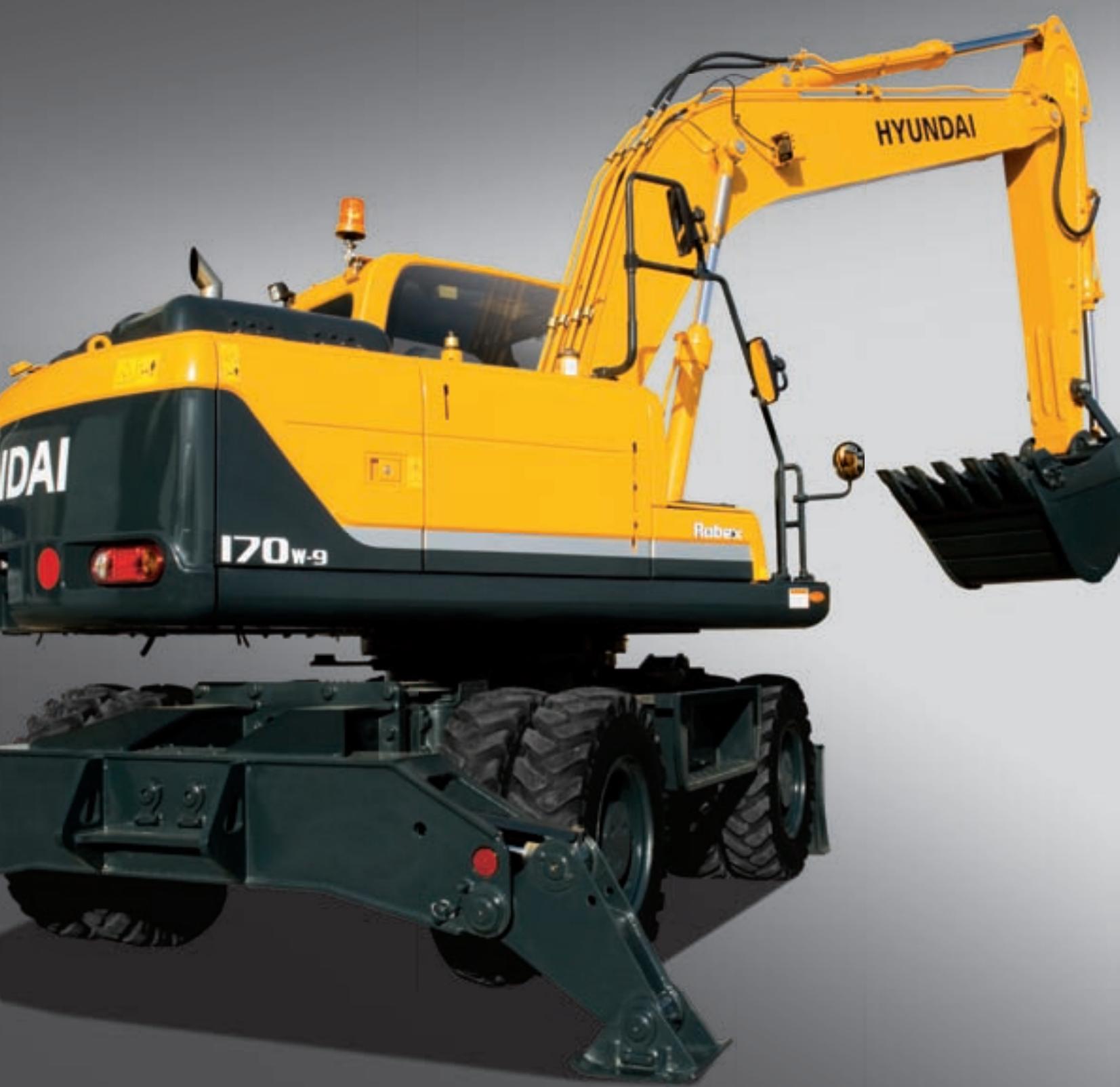

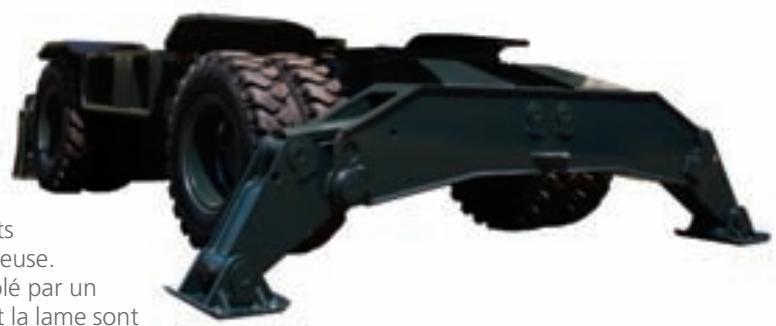

Stabilisateurs indépendants

La R170W-9 peut être dotée de quatre stabilisateurs indépendants ou de deux stabilisateurs indépendants et d'une lame niveleuse.
Chaque stabilisateur, de même que la lame niveleuse, est contrôle par un commutateur ainsi que par le levier de lame. Les stabilisateurs et la lame sont équipés de protections de cylindre pour une plus grande sécurité.

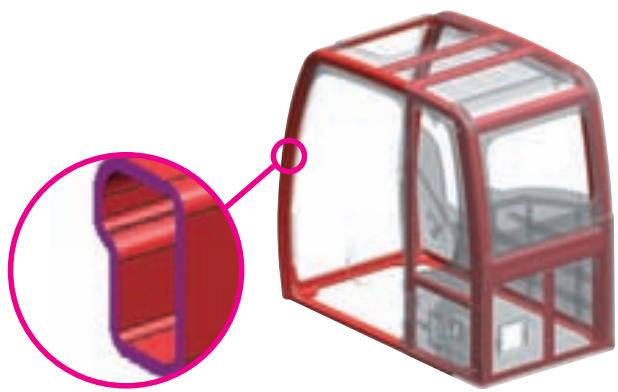

Résistance structurelle

La structure de la cabine des pelles de série 9 est conçue à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un chassin de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l'analyse MEF (methode des éléments finis) et aux tests de durabilité à long terme.

Système de translation

Un système automatique de régulation de la vitesse de croisière facilité la circulation sur longues distances à vitesse fixe. Un dispositif automatique de verrouillage du chassis peut être activé pour améliorer la stabilité et la sécurité des opérations. Un système de translation au ralenti améliore la manoeuvrabilité et la finesse du contrôle.

Une pédale de translation en marche avant/arrrière, disponible en option, permet à l'opérateur de désirir d'utiliser la pédale de circulation lors de manoeuvres en mode Travail tout en se servant de la commande au levier en cas de déplacement en mode circulation.

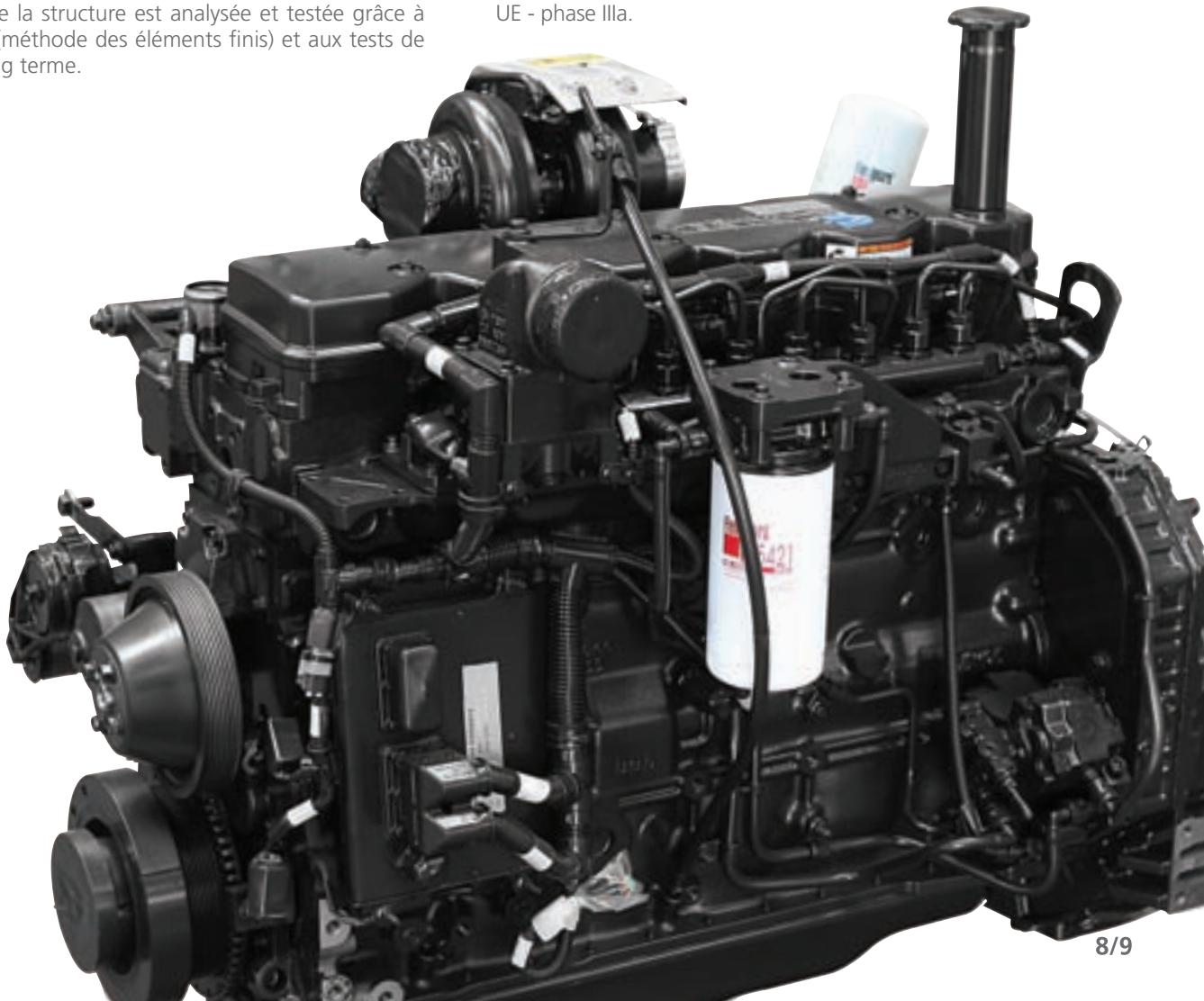

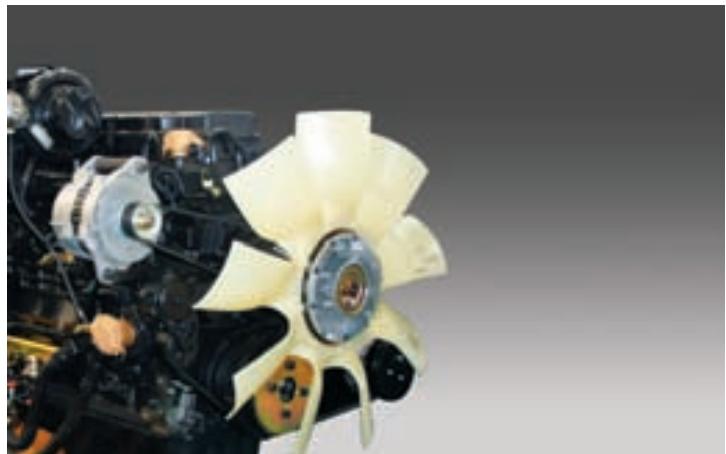

Moteur CUMMINS QSB 6.7

Fort de ses 6 cylindres, de son turbocompresseur et de son intercooler, le moteur diesel Cummins QSB6.7 est conçu pour garantir puissance, économie, et fiabilité. Ce moteur est conforme aux normes d'émissions TIER 3 / UE - phase IIIa.

Rentabilité

Tout propriété qui sait combien sa machine lui permet d'économiser prend plaisir à la posseder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détaches et de l'argent pour vos opérations de terrasements. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôle etGERer leurs engins à distance.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficiair du suivi des performances de la machine, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

Consommation de carburant

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègent, comme l'embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décélération en trois paliers et le nouveau mode Économie aident à economiser le carburant et à réduire l'impact sur l'environnement.

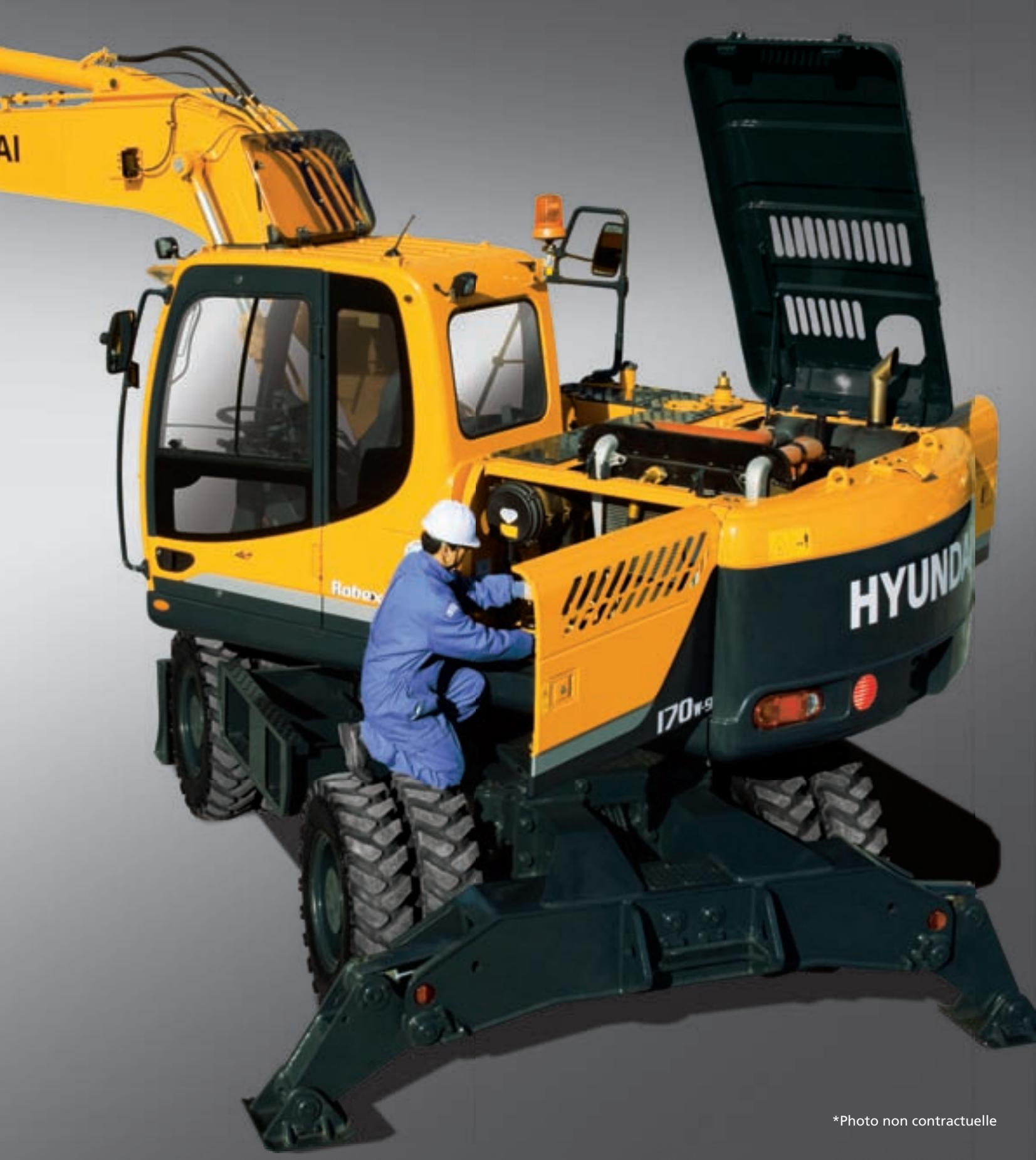

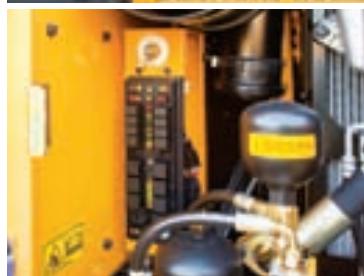

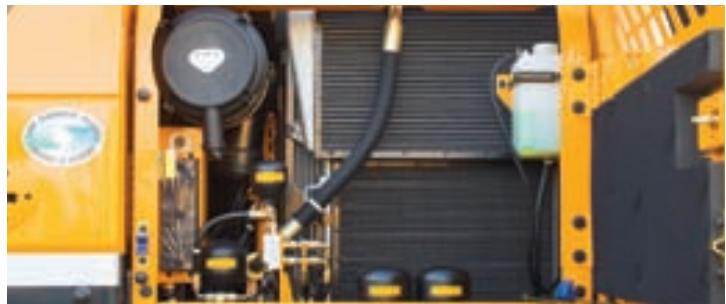

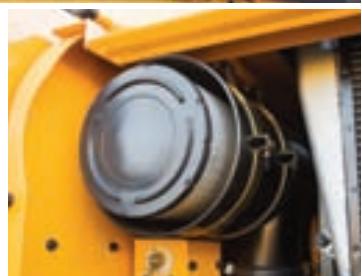

Accès facile

Gracé à la facilité d'accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartments, l'entretien des pelles hydrauliques de la série 9 est un veritable plaisir pour les techniciens.

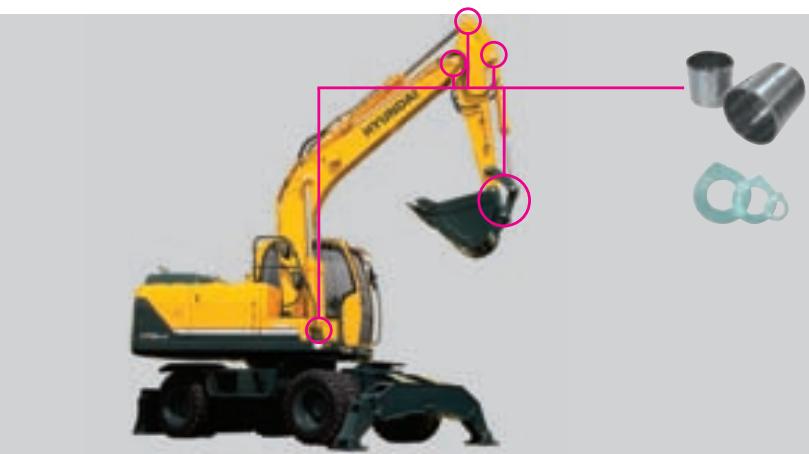

Plus grande longévité des composants

De nouvelles bagues longues durées ont été conçues pour allonger les intervalles de lubrification (250 heures). Les cales d'épaïseur en polymère résistant à l'usure réduisent les nuisances sonores et l'usure des bagues. Les filtres hydrauliques longues durées seront jusqu'à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être remplaçée qu'une fois toutes les 5000 heures.

Specifications

MOTEUR

MODELE			CUMMINS QSB 6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brut)	163 HP (122kW) à 2100 tpm
		J1349 (net)	153 HP (114kW) à 2100 tpm
	DIN	6271/1 (brut)	165 PS (122kW) à 2100 tpm
		6271/1 (net)	155 PS (114kW) à 2100 tpm
Couple max.			74,7 kgf.m(540 lbf.ft) à 1400 tpm
Alésage x course			107 x 124 mm (4.21" x 4.88")
Cylindrée			6700 cc (409 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 70 Amp

SYSTÉME HYDRAULIQUE
TRANSLATION ET FREINS

POMPE PRINCIPALE
Type	Pompes à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 X 168 L /min (44.5 US gpm / 37 UK gpm)
Pompe de pilotage	Pompe à engrenages
Système de pompè à capteur transversal et économiqueisant le carburant
MOTEURS HYDRAULIQUES
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique
RéGLAGE DES SOUPAPES DE DÉCHARGE
Circuit de travail	350 kgf/cm2(4970 psi)
Translation	380 kgf/cm2(5400 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5400 psi)
Circuit de rotation	285 kgf/cm2(4050 psi)
Circuit de pilotage	40 kgf/cm2(570 psi)
Soupape de sécurité	Installé
VÉRINS HYDRAULIQUES
Nombre de vérins - alésage X course	Flèche : 2-115 x 1090 mm (4.5" x 42.9")
	Balancier : 1-120 x 1355 mm (4.7" x 53.3")
	Godet : 1-110 x 995 mm (4.3" x 39.2")
	Lame niveleuse : 2-110 x 235 mm (4.3" x 9.3")
	Stabilisseurs : 2-125 x 475 mm (4.9" x 18.7")
	Flèche (Flèche articulée) : 2-115 x 960 mm (4.1" x 37.8")
	Flèche articulée : 1-160 x 650 mm (6.3" x 25.6")

Transmission hydrostatique sur 4 roues. La transmission à engrenages hélicoïdales avec engrénement constant assure deux vitesses de translation en marche avant et arrrière.

Force tractive de translation max.		8500 kgf (18,740 lbf)
Vitesse de translation	1ière vitesse	10 km/h
	2ième vitesse	36 km/h
Aptitude en côte		35° (70 %)

Frein de stationnement: Double freins indépendants, frein à pleine puissance hydraulique sur les essieux avant et arrière.
- Frein humide à disques multiples, à actionnement hydraulique et déclenchement par dessort.
- La transmission est verrouillée automatiquement en position neutre pour stationnement.

Des manettes opérés par pression du pilote et des pédales garantissant un fonctionnement ainsi et sans fatigue.

PILOTAGE

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier, (droite): flèche et godet avec signal avertisseur (ISO)
Régime moteur	Electrique, molette d'accélérateur
Feux extérieurs	Deux feuels installés sur la flèche, un sous la batterie

ESSIEUX ET ROUES

L'essieu avant à flottement est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l'oscillation. L'essieu arrêté est fixé sur le chassis inférieur.

Pneus	10.00-20-14PR, double (avec,chambre à air)
(en option)	10.00-20, double (avec,chambre à air)

SYSTÉME DE ROTATION

Mateur de rotation	Mateur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multidisque (type à broche de verrouillage)
Vitesse de rotation	11 ppm

SYSTÉME DE DIRECTION

Le système de direction type arbitrol, à actionnement hydraulique agit sur les roues avant via les vérins de direction.

Rayon de braquage min.

6,3 m (20' 8")

CONTENANCE DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage		litres	Gallon américain	Gallon britannique
Réservoir de carburant		270	71.3	59.4
Liquide de refroidissement du moteur		19,5	5.2	4.3
Huile moteur		24	6.3	5.3
Réducteur de rotation		2,5	0.7	0.5
Essieu	(avant)	15,5	4.1	3.4
	(arrière)	20,1	5.3	4.4
Circuit hydraulique(réservoir y compris)		210	55.5	46.2
Réservoir hydraulique		124	32.8	27.3

TRAIN DE ROULEMENT

Carcasse fermée renforcée en acier à haute résistance à la traction.

La lame niveleuse et les stabilisateurs sont disponibles. Un modele goupille.

Lame niveleuse	Un outil très utilise pour travaux d'aplanissement, et de remblayage ou de nettoyage
Stabilisateurs	Indiqués pour une stabilité max. pendant les opérations d'excavation et de levage. Peuvent être montés sur la partie avant ou arrière.

POIDS EN ORDRE DE MARCHE (APPROXIMATIF)

Le poids en ordre de marche, incluant mono-flèche de 5,1 m (16'9"), balancier de 2,2 m (7^3^ ) , godet rétro-arrière de 0,76 m³ (0.99 yd³) profile SAE, lubricant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DU COMPOSANT PRINCIPAL

Structure supérieure	4590 kg (10,120 lb)
Contrepoids	2650 kg (5,840 lb)
Flché mono (avec vérin de balancier)	1240 kg (2,730 lb)
Flché articulée(avec vérin de balancier)	1780 kg (3,920 lb)

POIDS EN ORDRE DE MARCHE

Chássis	Flèche mono	Flèche articulée
Lame nivelleuse arrêté	17300 kg (38,140 lb)	17770 kg (39,180 lb)
Stabilisateurs arrêté	17450 kg (38,470 lb)	17920 kg (39,510 lb)
Stabilisateurs avant et lame nivelleuse arrêté	18420 kg (40,610 lb)	18890 kg (41,650 lb)
Lame nivelleuse avant et stabilisateurs arrêté	18360 kg (40,480 lb)	18830 kg (41,510 lb)
Quatre stabilisateurs	18600 kg (41,010 lb)	19070 kg (42,040 lb)

GODETS

Les godets sont des accessoires entierement soudés en acier à haute résistance.

0,39 (0.51)

0,50 (0.65)

0,64 (0.84)

0,76 (0.99)

0,89 (1.16)

1,05 (1.37)

0,69 (0.90)

Profil SAE ^3 (yd3)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,1 (16' 9") Flèche mono			5,1 (16' 1") Flèche articulée
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		2,2 (7' 3") Balancier	2,6 (8' 6") Balancier	3,1 (10' 2") Balancier	2,2 (7' 3") Balancier	2,6 (8' 6") Balancier
0,39 (0.51)	0,34 (0.44)	620 (24.4)	740 (29.1)	410 (900)	●	●	●	●	●
0,50 (0.65)	0,44 (0.58)	760 (29.9)	880 (34.6)	470 (1040)	●	●	■	●	●
0,64 (0.84)	0,55 (0.72)	920 (36.2)	1040 (40.9)	510 (1120)	●	●	■	●	■
0,76 (0.99)	0,65 (0.85)	1060 (41.7)	1180 (46.5)	570 (1260)	●	■	■	●	■
0,89 (1.16)	0,77 (1.01)	1220 (48.0)	1340 (52.8)	610 (1340)	■	▲	-	■	▲
1,05 (1.37)	0,90 (1.18)	1400 (55.1)	1520 (59.8)	680 (1500)	▲	-	-	▲	-
©0,69 (0.90)	0,62 (0.81)	990 (39.0)	-	700 (1540)	●	▲	▲	■	▲

Godet pour travaux lourds
D'application pour des matériaux d'une densité 2000kg / m^3 (3,370 lb/yd³) ou moins
D'application pour des matériaux d'une densité 1600kg / m^3 (2,700 lb/yd³) ou moins
D'application pour des matériaux d'une densité 1100 kg/m^3 (1,850 lb/yd³) ou moins

ACCESSIONS

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèche mono de 5,1 m (16' 9") et Flèche articulée de 5,1 m (16' 9") et des balanciers de 2,2 m (7' 3"); 2,6 m (8' 6") et 3,1 m (10' 2") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5100 (16' 9")			Remarque
	Poids	kg (lb)	1240 (2,730)
Balancier	Longueur	mm (ft.in)	2200 (7' 3")	2600 (8' 6")	3100 (10' 2")
	Poids	kg (lb)	750 (1,560)	810 (1,790)	890 (1,960)
Force d'excavation du godet	SAE	kN	107,9 [117,2]	107,9 [117,2]	107,9 [117,2]	[ ]:Augmentation de puissance
		kgf	11000 [11940]	11000 [11940]	11000 [11940]
		lbf	24250 [26330]	24250 [26330]	24250 [26330]
	ISO	kN	123,6 [134,2]	123,6 [134,2]	123,6 [134,2]
		kgf	12600 [13680]	12600 [13680]	12600 [13680]
		lbf	27780 [30160]	27780 [30160]	27780 [30160]
Force d'excavation du bras	SAE	kN	87,2 [94,7]	77,3 [83,9]	69,0 [74,9]
		kgf	8890 [9650]	7880 [8560]	7030 [7630]
		lbf	19600 [21280]	17270 [18860]	15500 [16830]
	ISO	kN	91,0 [98,8]	80,3 [87,2]	71,4 [77,5]
		kgf	9280 [10080]	8190 [8890]	7280 [7900]
		lbf	20460 [22210]	18060 [19600]	16050 [17430]

Note: Le poids de la flèche inclus le verin de balancier, tuyauterie et axes
Le poids du balancier inclus le verin de godet, tuyauterie et axes

Dimensions et rayons d'action

Mono-flèche	5100 (16' 9")
Balancier	2200 (7' 3")	2600 (8' 6")	3100 (11' 1")
A Longueur hors tout en position de transport	8650 (28' 5")	8730 (28' 8")	8760 (28' 9")
B Longueur hors tout en position de translation	8590 (28' 2")	8400 (27' 7")	8480 (27' 10")
C Hauteur d'équipement de travail (position de transport)	3060 (10' 0")	3020 (9' 11")	3150 (10' 4")
D Hauteur d'équipement de travail (position de translation)	3610 (11' 10")	3940 (12' 11")	3900 (12' 10")
F Largeur hors tout	2500 (8' 2")	2500 (8' 2")	2500 (8' 2")
G Hauteur de la cabine	3190 (10' 6")	3190 (10' 6")	3190 (10' 6")

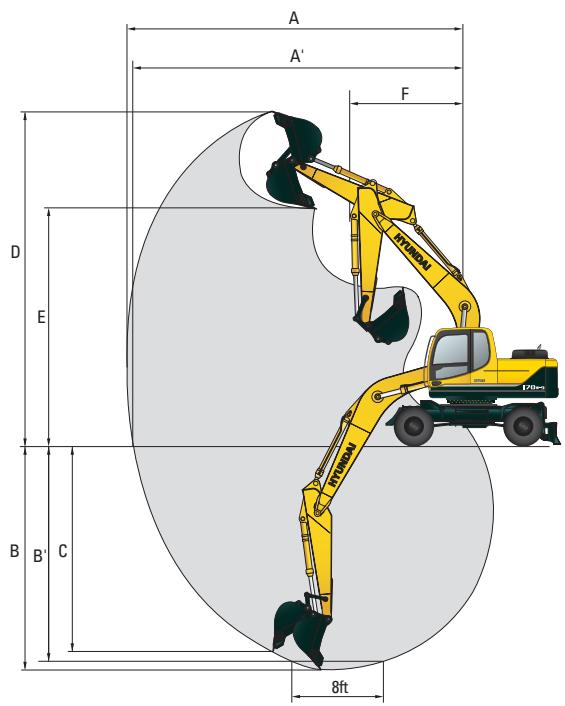

RAYONS D'ACTION R170W-9 / FLECHE MONO

mm (ft·in)

Longueur flèche	5100(16' 9")
Longueur du balancier	2200(7' 3")	2600(8' 6")	3100(10' 2")
A Portée d'attaque max.	8690(28' 6")	9020(29' 7")	9450(31' 0")
A' Portée d'attaquemax. au sol	8480(27' 10")	8810(28' 11")	9250(30' 4")
B Profondeurd'attaque max.	5420(17' 9")	5820(19' 1")	6320(20' 9")
B' Profondeur d'attaquemax. (niveau 8')	5200(17' 1")	5620(18' 5")	6130(20' 1")
C Profondeur d'attaquemax. pour murs verticaux	4890(16' 1")	5140(16' 10")	5470(17' 11")
D Hauteur d'attaque max.	8990(29' 6")	9070(29' 9")	9220(30' 3")
E Hauteur dedéversement max.	6350(20' 10")	6460(21' 2")	6620(21' 9")
F Rayon derotation min.	3180(10' 5")	3170(10' 5")	3160(10' 4")

Dimensions et rayons d'action

Flèche articulée hydraulique	5100 (16' 9")
Balancier	2200 (7' 3")	2600 (8' 6")
A Longueur hors tout en position de transport	8650 (28' 5")	8750 (28' 8")
B Longueur hors tout en position de translation	6630 (21' 9")	6620 (21' 9")
C Hauteur d'équipement de travail (position de transport)	2900 (9' 6")	2920 (9' 7")
D Hauteur d'équipement de travail (position de translation)	3980 (13' 1")	3960 (13' 0")
E Extrémité de l'équipement de transport jusqu'àu volant	3300 (10' 10")	3290 (10' 10")
F Largeur hors tout	2500 (8' 2")	2500 (8' 2")
G Hauteur de la cabine	3190 (10' 6")	3190 (10' 6")

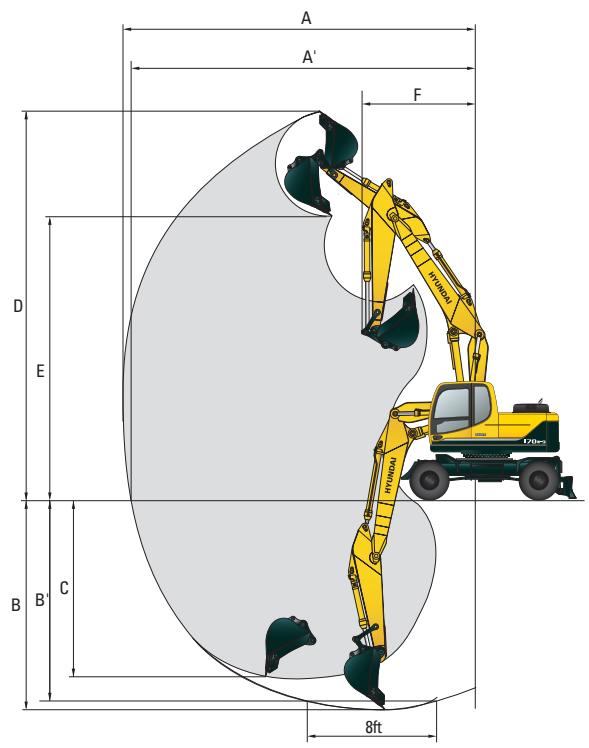

RAYONS D'ACTION R170W-9 / FLECHE ARTICULEE

mm (ft·in)

Longueur flèche		5100(16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8760(28' 9")	9110(29' 11")
A'	Portée d'attaque max. au sol	8550(28' 1")	8910(29' 3")
B	Profondeurd'attaque max.	5220(17' 2")	5620(18' 5")
B'	Profondeur d'attaquemax. (niveau 8')	5120(16' 10")	5520(18' 1")
C	Profondeur d'attaque max. pour murs verticaux	4430(14' 6")	4780(15' 8")
D	Hauteur d'attaque max.	9630(31' 7")	9820(32' 3")
E	Hauteur dedéversement max.	6930(22' 9")	7130(23' 5")
F	Rayon derotation min.	3100(10' 2")	2970(9' 9")

R170W-9

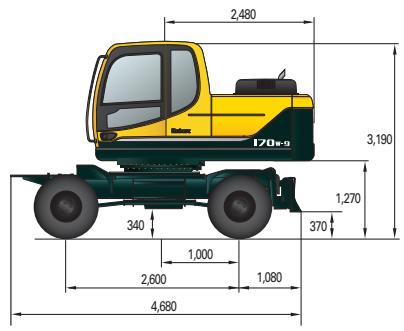

AVEC LAME NIVELEUSE ARRIÈRE ET SUPPORT GODET AVANT

R170W-9

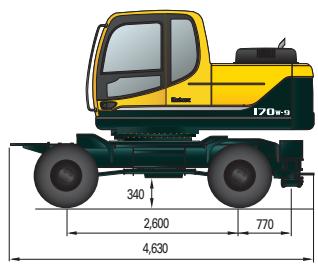

AVEC STABILISATEURS ARRIÈRE ET SUPPORT GODET AVANT

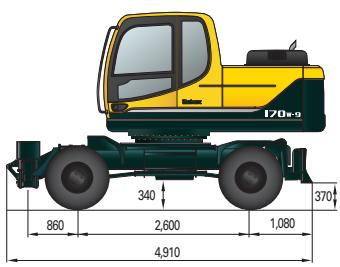

R170W-9 AVEC LAME NIVELEUSE ARRIÈRE ET STABILISATEURS AVANT

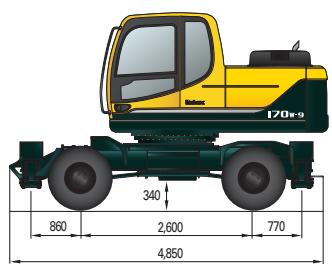

R170W-9 AVEC STABILISATEURS ARRIÈRE ET AVANT

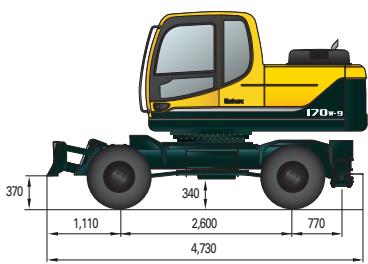

R170W-9 AVEC STABILISATEURS ARRIÈRE ET LAME NIVELEUSE AVANT

Capacités de levage

R170W-9/MONO-FLECHE

Charge avant 一 Charge latérale ou 360^

Fliche: 5,1 m (16' 9") / Balancier: 2,2 m (7' 3") / Godet: 0,76 m³ (0.99 yd³) profil SAE / Avec lame niveuse arrête abaisée et contrepoids de 2650 kg (5,840 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		Capacité		Portée
												m (ft)
7.5 m	kg									*3710	3020	5.89
(25 ft)	lb									*8180	6660	(19.3)
6.0 m	kg							*3340	2830	*3660	2080	7.15
(20 ft)	lb							*7360	6240	*8070	4590	(23.5)
4.5 m	kg					*4730	4550	*4170	2770	*3690	1680	7.86
(15 ft)	lb					*10430	10030	*9190	6110	*8140	3700	(25.8)
3.0 m	kg			*9740	7880	*6000	4190	*4690	2630	3430	1500	8.19
(10 ft)	lb			*21470	17370	*13230	9240	*10340	5800	7560	3310	(26.9)
1.5 m	kg					*7180	3850	*5230	2470	3380	1460	8.19
(5 ft)	lb					*15830	8490	*11530	5450	7450	3220	(26.9)
Au niveau de sol	kg			*7660	6950	*7720	3660	5520	2360	3580	1540	7.87
	lb			*16890	15320	*17020	8070	12170	5200	7890	3400	(25.8)
-1.5 m	kg	*7650	*7650	*11110	7010	*7510	3620	*5380	2330	*3950	1820	7.18
(-5 ft)	lb	*16870	*16870	*24490	15450	*16560	7980	*11860	5140	*8710	4010	(23.6)
-3.0 m	kg	*12010	*12010	*9250	7190	*6410	3700			*3660	2540	5.95
(-10 ft)	lb	*26480	*26480	*20390	15850	*14130	8160			*8070	5600	(19.5)

Fliche : 5,1 m (16 ' 9") / Balancier : 2,6 m (8' 6") / Godet : 0,76 m³ (0.99 yd³) profil SAE / Avec lame niveleuse arrête abaisée et contrepoids de 2650 kg (5,840 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*3360	2640	6.37
(25 ft)	lb											*7410	5820	(20.9)
6.0 m	kg							*3250	2870			*3360	1880	7.53
(20 ft)	lb							*7170	6330			*7410	4140	(24.7)
4.5 m	kg							*3830	2790			*3420	1530	8.20
(15 ft)	lb							*8440	6150			*7540	3370	(26.9)
3.0 m	kg			*8540	8180	*5530	4240	*4400	2630	*2990	1740	3190	1370	8.52
(10 ft)	lb			*18830	18030	*12190	9350	*9700	5800	*6590	3840	7030	3020	(28.0)
1.5 m	kg			*7620	7180	*6830	3860	*5010	2460	*3710	1660	3140	1330	8.52
(5 ft)	lb			*16800	15830	*15060	8510	*11050	5420	*8180	3660	6920	2930	(28.0)
Au niveau de sol	kg			*8230	6890	*7570	3630	*5420	2330	*3250	1610	3300	1390	8.22
	lb			*18140	15190	*16690	8000	*11950	5140	*7170	3550	7280	3060	(27.0)
-1.5 m	kg	*7190	*7190	*11280	6890	*7570	3550	5420	2270			3780	1620	7.56
(-5 ft)	lb	*15850	*15850	*24870	15190	*16690	7830	11950	5000			8330	3570	(24.8)
-3.0 m	kg	*10590	*10590	*9950	7030	*6760	3590	*4660	2320			*3700	2180	6.43
(-10 ft)	lb	*23350	*23350	*21940	15500	*14900	7910	*10270	5110			*8160	4810	(21.1)
-4.5 m	kg			*6800	*6800
(-15 ft)	lb			*14990	*14990

Flche : 5,1 m (16' 9") / Balancier : 3,1 m (11' 1") / Godet : 0,76 m³ (0.99 yd³) profil SAE / Avec lame niveuse arrête abaisée et contrepoids de 2650 kg (5,840 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée m (ft)
7.5 m	kg											*3000	2250	6.96
(25 ft)	lb											*6610	4960	(22.8)
6.0 m	kg							*2970	2920			*3030	1650	8.02
(20 ft)	lb							*6550	6440			*6680	3640	(26.3)
4.5 m	kg							*3420	2820	*2310	1810	*3110	1360	8.65
(15 ft)	lb							*7540	6220	*5090	3990	*6860	3000	(28.4)
3.0 m	kg			*7140	*7140	*4940	4320	*4030	2650	*3220	1740	2910	1220	8.95
(10 ft)	lb			*15740	*15740	*10890	9520	*8880	5840	*7100	3840	6420	2690	(29.4)
1.5 m	kg			*10650	7380	*6370	3910	*4720	2450	3850	1640	2860	1170	8.95
(5 ft)	lb			*23480	16270	*14040	8620	*10410	5400	8490	3620	6310	2580	(29.4)
Au niveau de sol	kg	*4330	*4330	*8780	6880	*7320	3620	*5240	2300	3760	1570	2990	1220	8.67
	lb	*9550	*9550	*19360	15170	*16140	7980	*11550	5070	8290	3460	6590	2690	(28.4)
-1.5 m	kg	*6700	*6700	*10760	6780	*7570	3490	5360	2210			3360	1400	8.05
(-5 ft)	lb	*14770	*14770	*23720	14950	*16690	7690	11820	4870			7410	3090	(26.4)
-3.0 m	kg	*9430	*9430	*10640	6870	*7070	3490	*4990	2220			*3620	1820	7.01
(-10 ft)	lb	*20790	*20790	*23460	15150	*15590	7690	*11000	4890			*7980	4010	(23.0)
-4.5 m	kg	*13120	*13120	*8110	7120	*5400	3640					*3220	3090	5.23
(-15 ft)	lb	*28920	*28920	*17880	15700	*11900	8020					*7100	6810	(17.2)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.

3. Le point de charge est un crochet de levage situé à l'arrière du godet.

4. (*) indique la charge limitee par la capacitie hydraulique.

Capacités de levage

R170W-9 / FLECHE ARTICULEE

Charge avant 一 Charge latérale ou 360^

Flèche : 5,1 m (16' 9") / Balancier : 2,2 m (7' 3") / Godet : 0,76 m³ (0.99 yd³) profil SAE / Avec lame niveleuse arrêté abaisée et contrepoids de 2650 kg (5,840 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée m (ft)
6.0 m	kg											*3710	2010	7.22
(20 ft)	lb											*8180	4430	(23.7)
4.5 m	kg							*4210	2760			*3680	1620	7.92
(15 ft)	lb							*9280	6080			*8110	3570	(26.0)
3.0 m	kg					*6040	4180	*4690	2610			3410	1450	8.25
(10 ft)	lb					*13320	9220	*10340	5750			7520	3200	(27.1)
1.5 m	kg					*7120	3810	*5190	2440	*3430	1660	3360	1410	8.26
(5 ft)	lb					*15700	8400	*11440	5380	*7560	3660	7410	3110	(27.1)
Au niveau de sol	kg			*6770	*6770	*7590	3610	*5450	2330			3570	1500	7.94
	lb			*14930	*14930	*16730	7960	*12020	5140			7870	3310	(26.0)
-1.5 m	kg	*6880	*6880	*10730	6950	*7310	3580	*5230	2300			*3640	1780	7.26
(-5 ft)	lb	*15170	*15170	*23660	15320	*16120	7890	*11530	5070			*8020	3920	(23.8)
-3.0 m	kg			*8720	7160	*6110	3680					*3140	2490	6.05
(-10 ft)	lb			*19220	15790	*13470	8110					*6920	5490	(19.8)

Flèche : 5,1 m (16' 9") / Balancier : 2,6 m (8' 6") / Godet : 0,76 m³ (0.99 yd³) profil SAE / Avec lame niveuse arrête abaisée et contrepoids de 2650 kg (5,840 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée m (ft)
6.0 m	kg											*3410	1810	7.63
(20 ft)	lb											*7520	3990	(25.0)
4.5 m	kg											*3410	1470	8.29
(15 ft)	lb											*7520	3240	(27.2)
3.0 m	kg							*4420	2620	*3380	1720	3160	1320	8.60
(10 ft)	lb							*9740	5780	*7450	3790	6970	2910	(28.2)
1.5 m	kg			*6600	*6600	*6800	3830	*4980	2430	3900	1640	3110	1280	8.61
(5 ft)	lb			*14550	*14550	*14990	8440	*10980	5360	8600	3620	6860	2820	(28.2)
Au niveau de sol	kg	*6550	*6550	*7410	6810	*7460	3580	*5340	2290	3830	1580	3280	1350	8.31
	lb	*14440	*14440	*16340	15010	*16450	7890	*11770	5050	8440	3480	7230	2980	(27.3)
-1.5 m	kg	*10160	*10160	*10600	6820	*7390	3500	*5290	2240			*3520	1570	7.66
(-5 ft)	lb	*22400	*22400	*23370	15040	*16290	7720	*11660	4940			*7760	3460	(25.1)
-3.0 m	kg			*9480	6980	*6500	3560	*4440	2300			*3240	2120	6.54
(-10 ft)	lb			*20900	15390	*14330	7850	*9790	5070			*7140	4670	(21.5)
-4.5 m	kg			*6100	*6100	*3870	3820
(-15 ft)	lb			*13450	*13450	*8530	8420

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.

3. Le point de charge est un crochet de levage situé à l'arrière du godet.

4. (*) indique la charge limitée par la capacité hydraulique.

Remarques

ÉQUIPEMENT STANDARD

Cabine(deaille) standard ISO

Cabine tous temps en acier avec visibilité à 360^

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre laterale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaud & froid

Compartment de rangement & dendrier

Plafond de cabine transparent partiellement

Lecteur CD/MP3 avec entree AUX

Système de téléphone mains libres avec chargeur USB

Pare-soileil

Système d'optimisation de puissance assistée par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décelération automatique et de décelération par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la climatisation

Climatiseur/chauffage

Dégivrage

Système d'auto-diagnostic

Aide au démarriage (chauffage de grille d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur

• Jaune de température de l'huile hydraulique

Témoins d'ajretissement

• Avertissement moteur

• Surcharge

• Erreur de communication

• Charge de la batterie

• Bouchage du filtré à air

Indicateurs

• Puissance max.

• Basse vitesse/Haute vitesse

• Réchauffeur à carburant

• Décélération automatique

Deux rétroviseurs extérieurs

Siège à suspension régiable avec ceinture de sécurité

Leviers de commande régibles

Système d'inclinaison de la boîte-console

Deux phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 100 AH)

Interrupteur principal de batterie

(Ecran de)Radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovable

Prefiltre a carburant avec rechauffeur a carburant

Système antichute de la flèche

Système antichute du balancier

Accumulateur pour l'abaisissement de l'équipement de travail

Chàssis surbaissé sous capot

Embrayage de ventilateur (humide)

Pneus jumelés (9.00-20-14PR)

Alarme de translation

EQUIPMENT EN OPTION

Pompe à carburant (35 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche, avec dispositif

d'ajretissement en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attacharapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Flèche

Flèche articulée : 5,1 m; 16' 9"

Balancier

Balancier semi-long (2,6 m; 8' 6")

Long balancier (3,1m;10^2^ )

Godets

0.39 m³; 0.51 yd³

0,50 m³; 0.65 yd³

0.64 m³; 0.84 yd³

0,76 m³; 0.99 yd³

0.89 m³; 1.16 yd³

1,05 m3; 1.37 yd3

0,69 m3; 0.90 yd3 (Godet pour travaux lourds)

Commande de climatisation

Climatiseur uniquement

Chauffage uniquement

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Grille de protection avant de la cabine

Eclairage de la cabine

Casquette avant

Train de roulement

Stabilisateurs arrête

Lame niveleuse arrière et stabilisateurs avant

Stabilisateurs arrirée et avant

Stabilisateurs arrirée et lame niveleuse avant

Protection supplémentaire du bas de caisse

Trousse à outils

Combaison de travail pour l'opérateur

Caméra de recul

Siège

Suspension pneumatique régliable

Siège chauffant à suspension pneumatique régable

Siège chauffant à suspension mécanique

Pneus jumelés (10.00 - 20)

Garde-boue

Vanne de changement de mode (2 modes)

Hi-mate (système de gestion à distance)

les spécifications internationales. Toutes les mesures faisant partie du système impérial sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
