Type d'appareil	Clé USB Wi-Fi
Norme Wi-Fi	802.11n
Interface	USB 2.0
Compatibilité OS	Windows Vista, Windows XP, autres OS courants
Sécurité Wi-Fi	WEP, WPA, WPA2, WPS
Fonctionnalités WPS	Oui, bouton WPS intégré
Type de réseau supporté	Infrastructure et Ad hoc
Utilitaire logiciel	WiFi Station N
Configuration requise	Non précisé
Portée Wi-Fi	Non précisé
Vitesse maximale	Non précisé
Alimentation	Alimentation par port USB
Dimensions	Compacte, format mini
Contenu de la boîte	Clé USB Wi-Fi, logiciel, manuel
Support technique	Non précisé
Fonctionnalités supplémentaires	Partage de connexion, gestion des favoris

FOIRE AUX QUESTIONS - HWNUM-300 HERCULES

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de débrancher et de rebrancher l'appareil. Si cela ne fonctionne pas, vérifiez le fusible de l'appareil.

Comment régler le volume de sortie ?

Utilisez le bouton de contrôle du volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore selon vos préférences.

L'appareil produit un bruit de fond. Que faire ?

Vérifiez que toutes les connexions sont bien sécurisées et que les câbles ne sont pas endommagés. Éloignez l'appareil d'autres appareils électroniques qui pourraient causer des interférences.

Comment connecter l'appareil à un ordinateur ?

Utilisez un câble USB pour connecter l'appareil à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés pour que l'ordinateur reconnaisse l'appareil.

Que faire si l'équaliseur ne fonctionne pas correctement ?

Vérifiez que l'équaliseur est activé dans les paramètres de l'appareil. Si le problème persiste, essayez de réinitialiser l'appareil aux paramètres d'usine.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

L'appareil chauffe-t-il pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement lors d'une utilisation prolongée. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe excessive.

Comment mettre à jour le firmware de l'appareil ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Où puis-je trouver le manuel d'utilisateur ?

Le manuel d'utilisateur est disponible en ligne sur le site du fabricant dans la section des téléchargements ou du support.

Comment obtenir un support technique ?

Vous pouvez contacter le support technique du fabricant par téléphone ou par email. Les coordonnées sont disponibles sur leur site Web.

MODE D'EMPLOI HWNUM-300 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

INTRODUCTION. 3

1. SPECIFICATIONS DE HERCULES WIRELESS N USB MINI 3

1.1. Spécifications techniques 3
1.2. Configuration requise 3
1.3.Contenu de la boite 3

2. INSTALLATION DE HERCULES WIRELESS N USB MINI 4

Installer le pack WiFi Station N et la clé 4

3.1. Choiser son type de réseau 7
3.2. La sécurité d'un réseau local sans fil WiFi 8

4. L'UTILITAIRE WIFI STATION N 9

4.1. Connaître l'etat de la connexion 9
4.2. Lancer WiFi Station N 9
4.3. Se connecter à un réseau avec Wi-Fi Protected SetupTM 9

4.3.1. Se connecter à un réseau avec le bouton WPS situé sur la clé Hercules Wireless N USB mini
4.3.2. Se connecter à un réseau avec le bouton WPS dans WiFi Station N 10
4.3.3. Se connecter à un réseau avec un code PIN 11

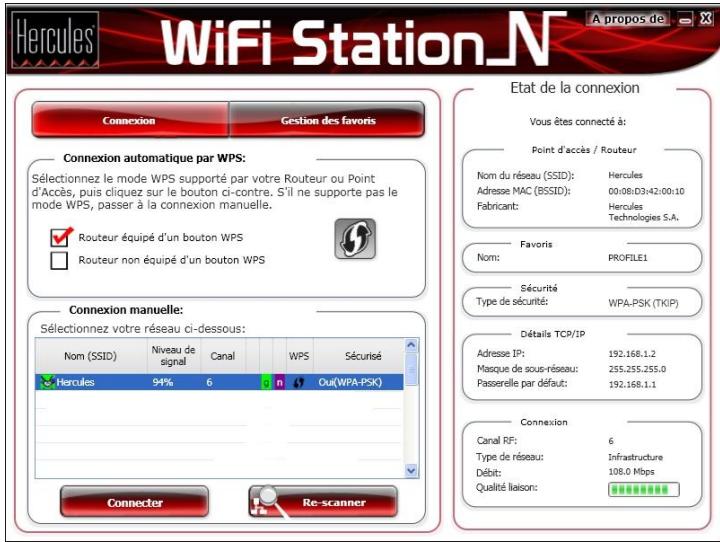

4.4. Se connecter à un réseau via la liste des réseaux 12
4.5. Se connecter à un réseau à l'aide de l'Assistant de connexion 15
4.6. Ajouter un réseau à ses favors 15
4.7. Effectuer une recherche de réseaux 15
4.8. Consultant les paramètres de la connexion 16

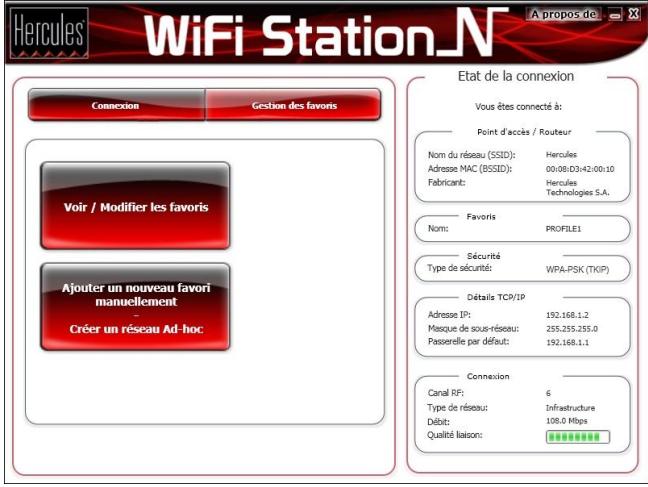

4.9. Voir, modifier ou ajouter des favors - Crer un réseau Ad hoc 17

4.9.1. Les options de sécurité 17

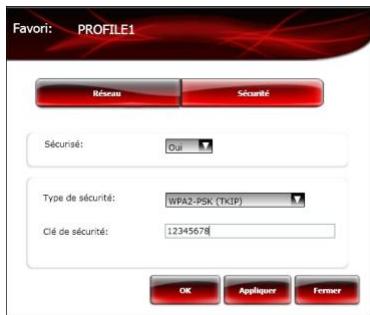

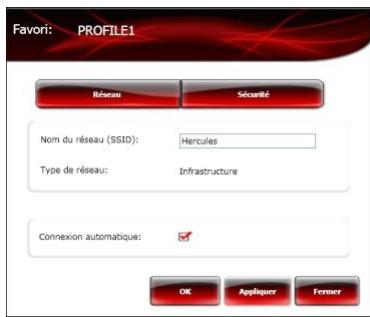

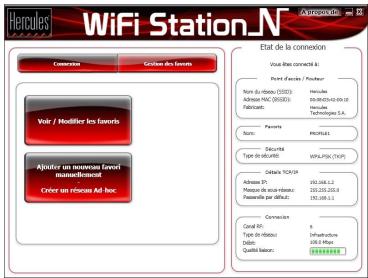

4.9.2. Voir / Modifier les favors 18

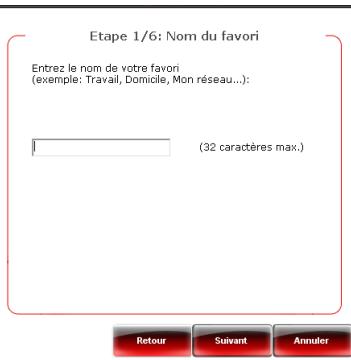

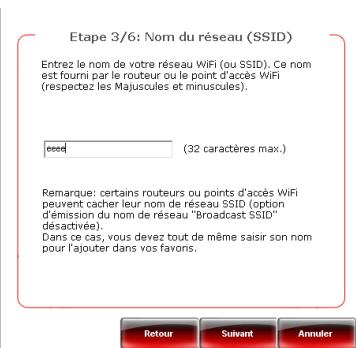

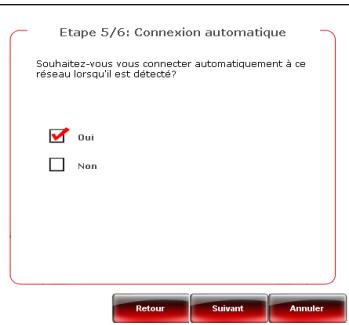

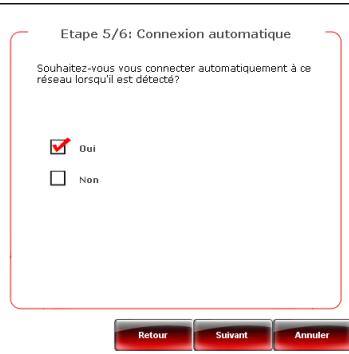

4.9.3. Ajouter un nouveau favori manuellement ou creer un réseau Ad hoc 19

4.10. A propos de 22

4.11. Réactivier la fonction WiFi intégrée de votre ordinateur 22
4.12. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N USB 22
4.13. Quitter WiFi Station N 23

5. BIENVENUE DANS LA WIRELESS ATTITUDE 24

5.1. Quelques prérequis 24

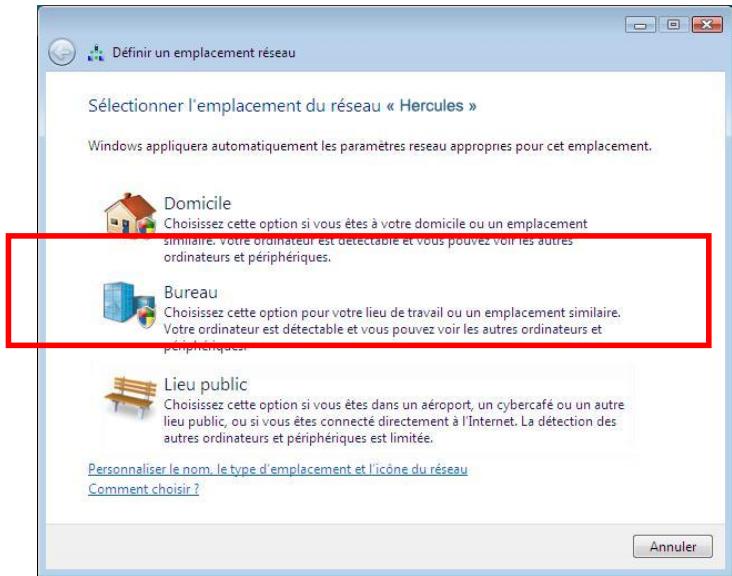

5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 24

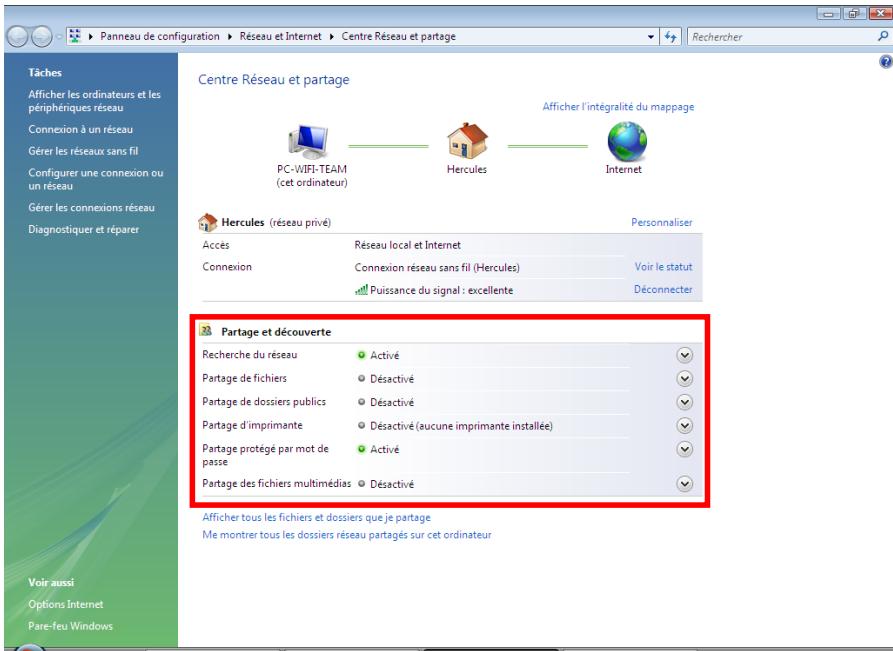

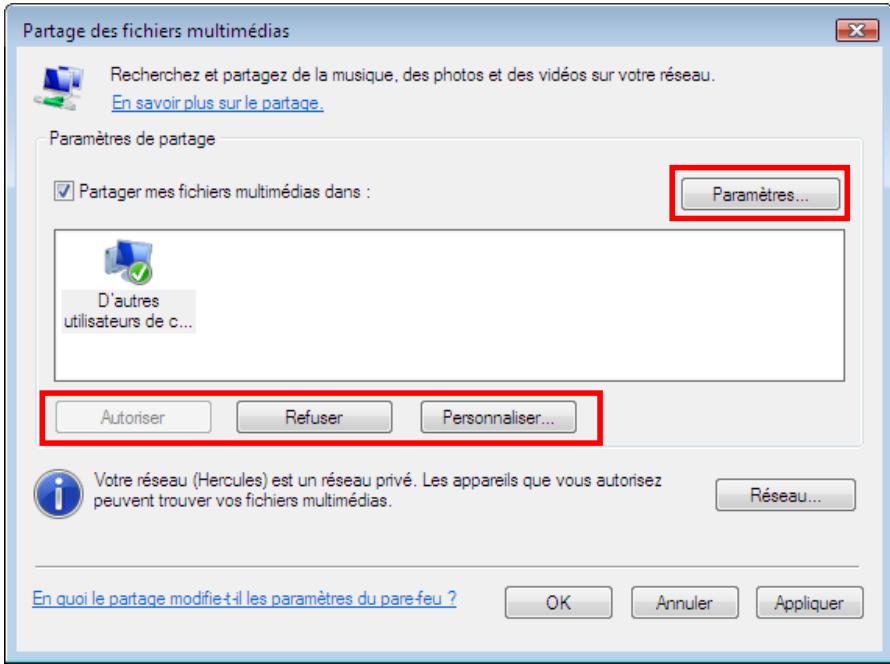

5.2.1.Activer le partage 24

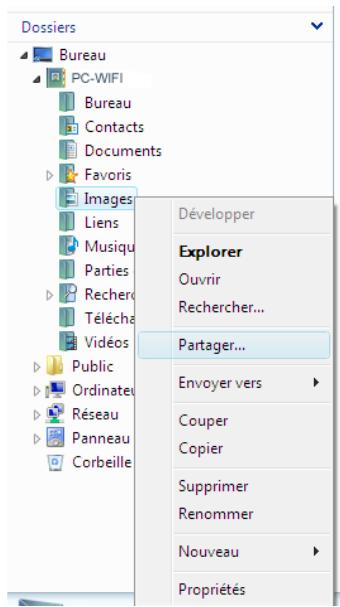

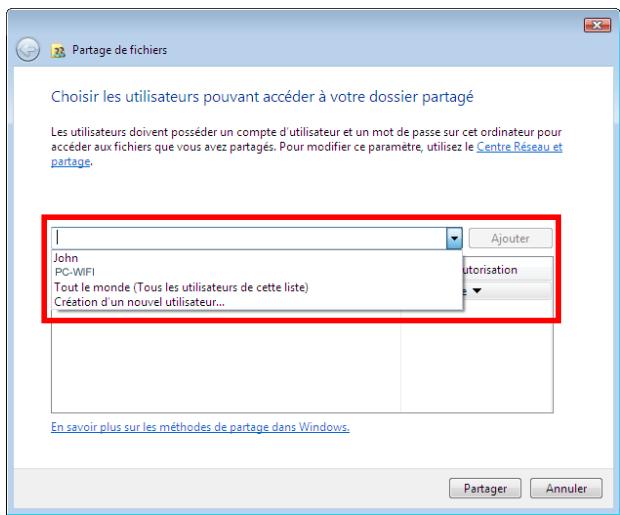

5.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels 27
5.2.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 29

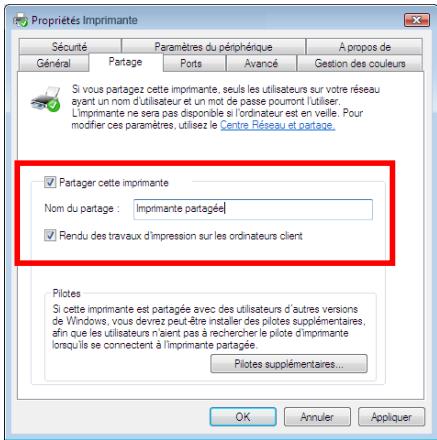

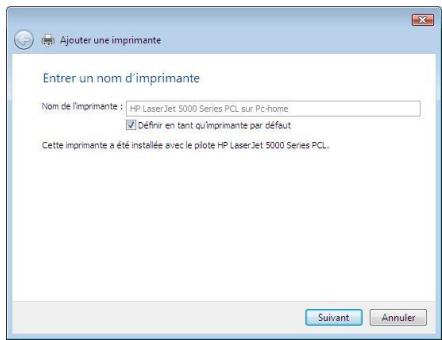

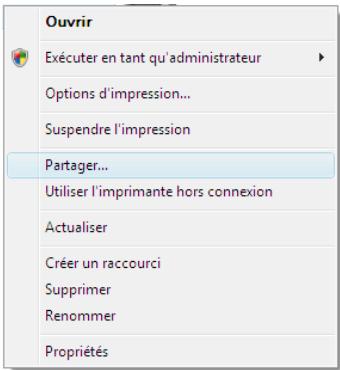

5.2.4. Windows Vista: Mettre en partage une imprimante 29

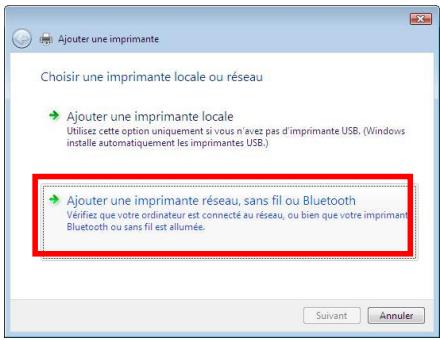

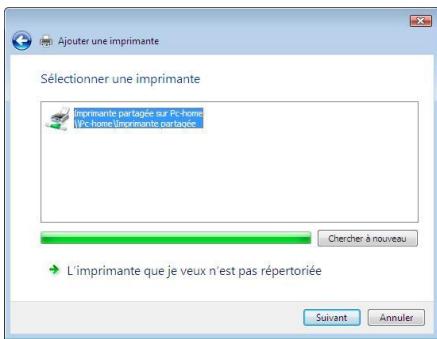

5.2.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 31

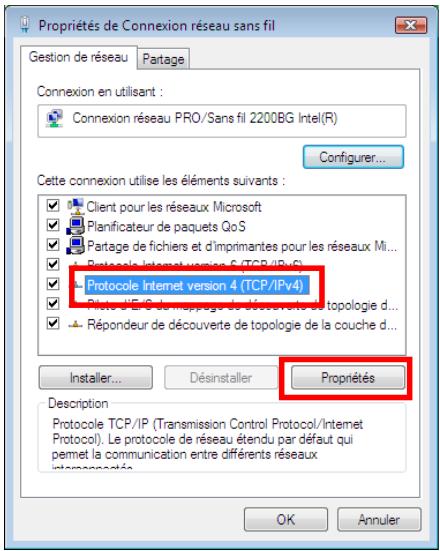

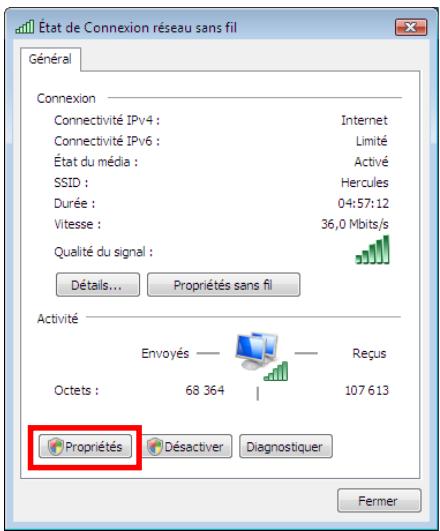

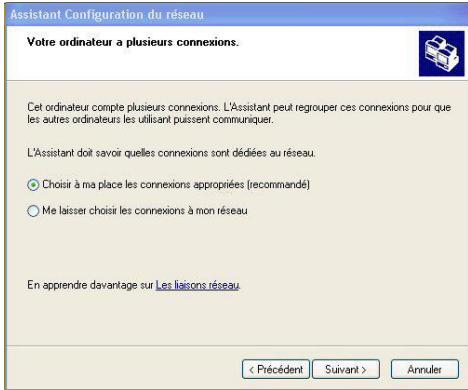

5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure.....33

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL....35

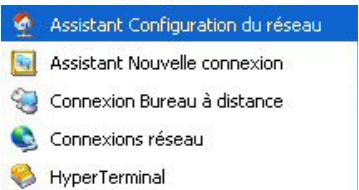

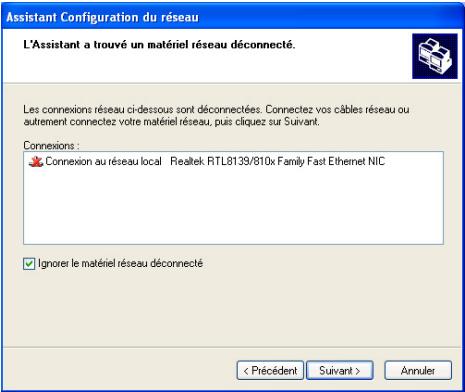

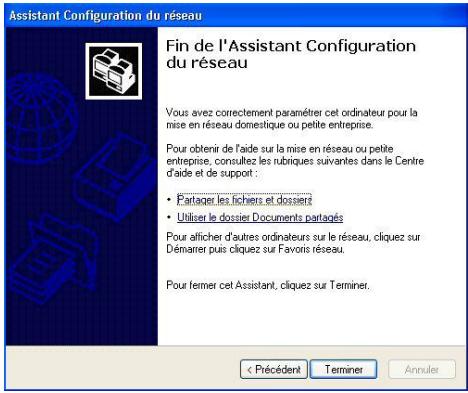

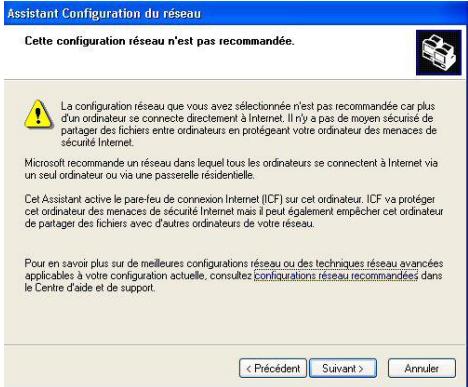

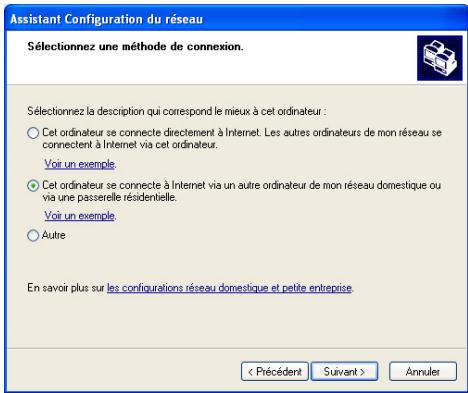

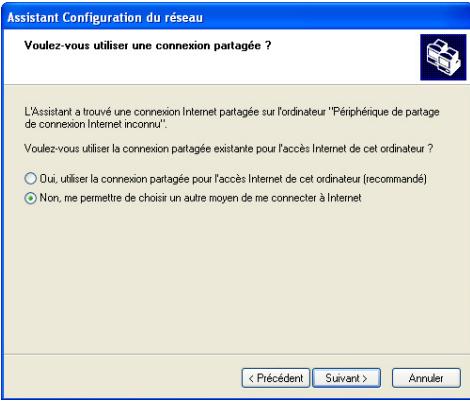

5.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 35
5.3.2. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc39

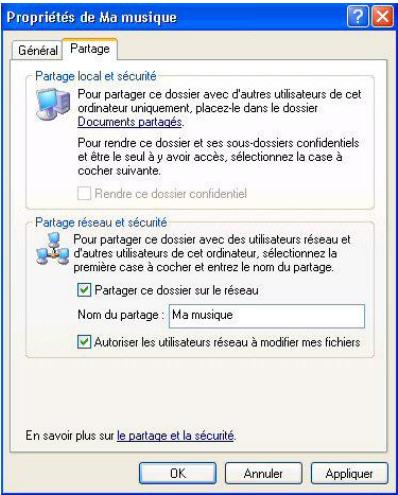

5.3.3. Windows XP: Mettre en partage des dossiers 44
5.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 45

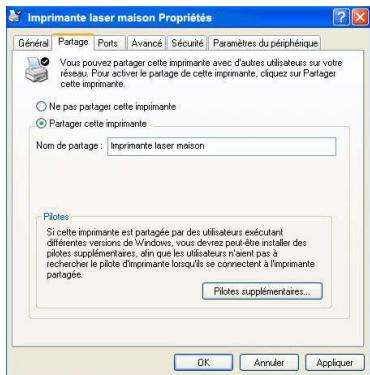

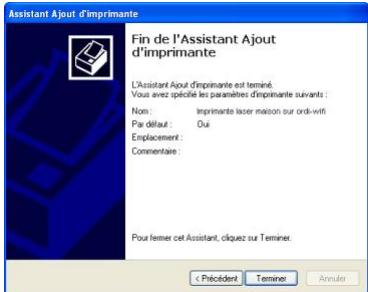

5.3.5. Windows XP: Metre en partage une imprimante 45

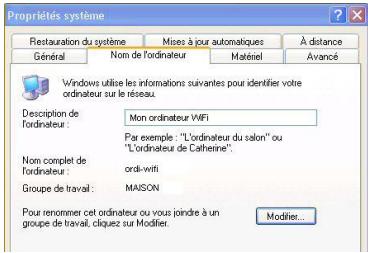

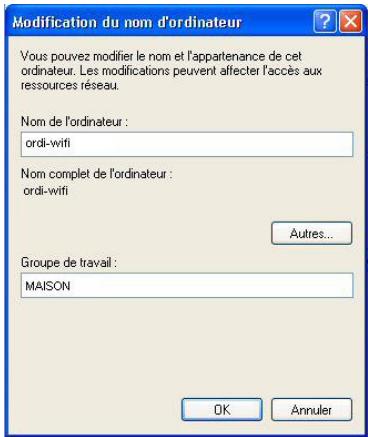

5.3.6. Windows XP: Modifier le nom d'un groupe de travail 47

5.3.7. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 48

1. GLOSSAIRE 49
2. ASSISTANCE TECHNIQUE 53
3. GARANTIE 53

INTRODUCTION

Le réseau local WiFi permet d'échanger en toute simplicité des données entre ordinateurs placés dans la même piece ou dans des pieces différentes, de partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs, de jouer en réseau etURTout de vous affranchir de kilométres de câbles.

En suivant les instructions figurant dans ce manuel, vous pourrez installer vous-même un réseau local WiFi et également batir une veritable muraille pour le protégger.

Enfin, grâce à votre clé WiFi Hercules Wireless N, vous allez passer à la vitesse supérieure en termes de débit et de couverture et vivre une nouvelle expérience du sans-fil.

1. SPECIFICATIONS DE HERCULES WIRELESS N USB MINI

1.1. Spécifications techniques

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz

• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz
  802.11n: débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilise 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et varient de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz

• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux)

• Compatible avec les protocôtes de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits
WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i)
WPA2 avec chiffrement TKIP et AES (protocole de sécurité 802.11i)
WPS (WiFi Protected Setup)

1.2. Configuration requise

Intel Pentium III ou AMD 500 MHz et supérieur ou compatible
- Emplacement USB 1.1 et supérieur disponible
64 Mo de RAM
50 Mo d'espace libre sur le disque dur pour l'installation des pilotes et de l'application
Lecteur de CD-ROM
Système d'exploitation : XP Édition familiale & professionnelle SP2/SP3, Vista, Windows 7

Si vous branchez votre Hercules Wireless N USB mini sur un bus USB 1.1, Windows peut vous mer que votre périhérique fonctionnera à vitesse réduite. Au lieu de bénéficier du début théorique de Mbits/s, Hercules Wireless N USB mini sera alors limite à 12 Mbits/s.

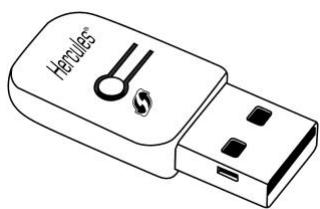

1.3. Contenu de la boite

Adaptateur réseau WiFi de type USB 2.0
Capuchon d'adaptateur USB 2.0
Manuel del l'utilisteur
- CD-ROM d'installation contenant le manuel au format pdf, les pilotes et le WiFi Station N pour configurer l'adaptateur client

2. INSTALLATION DE HERCULES WIRELESS N USB MINI

Avant de connecter votre Hercules Wireless N USB mini , vousdezvez installer Hercules WiFi

Station N qui regroupe les pilotes et l'application WiFi Station N, un'utilitaire de détction et de configuration des paramètres réseau.

Installer le pack WiFi Station N et la clé

Pour installer le pack WiFi Station N, procedez comme suit :

• Insérez le CD-ROM d'installation foumi dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement.

WiFi Station_N

X

Bienvenue dans l'assistant d'installation du logiciel WIFI STATION N.

Cet assistant va vous guider dans l'installation du logiciel et des pilotes nécessaires au bon fonctionnement de votre Hercules Wireless N USB.

Clquier sur INSTALLER pour lancer I'installation

INSTALLER

Manuel utilisateur

Fermer

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur win.

• Si nécessaire, double-cliquez sur Setup.exe.

• Cliquez sur Installer WiFi Station N - version USB.

• Suivez les instructions à l'écran.

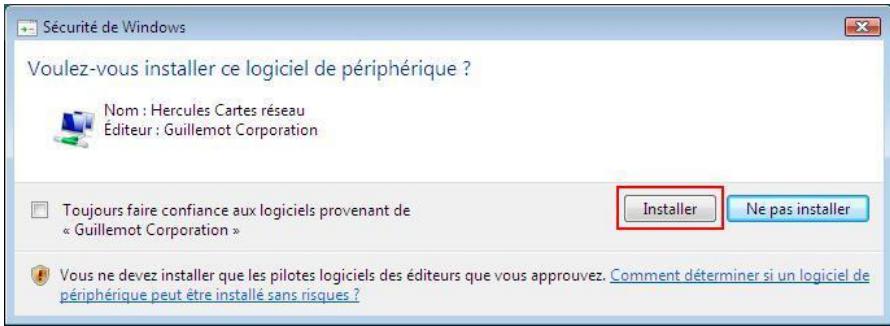

Sous Windows Vista

• Lorsque l'assistant d'installation vous demande si vous souhaitez installer le périhérique Hercules Cartes réseau, cliquez sur le bouton Installer et poursuivez l'installation.

Sous Windows XP/Vista

• Lorsque l'assistant d'installation vous demande de connecter votre adaptateur WiFi, insérez votre Hercules Wireless N USB mini dans un port USB de toute ordinateur.

L'assistant détecte automatiquement votre adaptateur et poursuit l'installation. Si la fenêtre Windows Nouveau péripérisque détecte s'affiche, attendez qu'elle se ferme.

A la fin de l'installation, l'icone Hercules WiFi Station N apparait dans la barre des tâches et WiFi Station N se lance automatiquement.

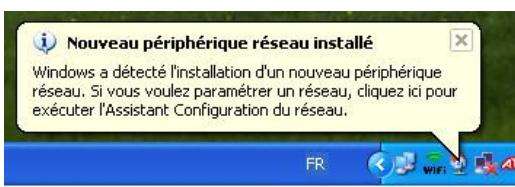

Si le message Nouveau périphérique réseau installés affiche dans la barre des tâches :

• Ne cliquez pas sur l'info-bulle: attendez qu'elle disparaisse ou cliquez sur la croix pour la fermer.
• Reportez-vous au chapitre 5. Bienvenue dans la Wireless Attitude! pour savoir comment configurer votre réseau.

Vou obtiendrez des performances optimales en plaçant l'antenna à une distance minimale de 2 m du ur (pour un réseau Infrastructure) ou d'un autre adaptateur WiFi (pour un réseau Ad hoc). En revanche, tée maximale du WiFi en interieur peut varier de 10 à 30 m en fonction de la puissance du routeur, du d'antenna (directionnelle ou non), de son positionnement dans une pierce et de la presence eventuelle tacles telles que du papier (biblotheque), du métal, de l'eau (aquarium) ou d'un mur en béton armé entre n'd'accès et l'antenne des ordinateurs WiFi.

Dans le menu d'installation, vous pouvez également consulter et imprimer leprésent manuel au format pdf enclinquant sur Manuel.

En cliquant sur Enregistrer en ligne, vous pouvez enregistrer votre produit sur le site Web Hercules (une connexion Internet est requise) et bénéficier ainsi du support technique.

Qu'est-ce que le WiFi? Contraction de Wireless Fidelity, WiFi est le nom commercial de la technologie de réseau local sans fil répondant à la norme 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11, mais il est plus facile de parler de WiFi que de norme 802.11! Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre euxs sans cable, et échanger des données à haut débit.

Votre clé Hercules Wireless N USB mini, associée à un routeur WiFi N, va constituer l'un des éléments de votre réseau local sans fil. Vous allez en outre bénéficier de sa technologie MIMO qui permet de faire transiter entre l'émetteur WiFi (un routeur ou une box WiFi N, par exemple) et leur clé une plus grande quantité de données sur une plus grande distance. En effet, avec un débit théorique maximal de 300 Mbits/s (contré 54 Mbits/s pour la norme 802.11g), vous vous affranchissez des murs et autres obstacles qui existent dans votre maison et la consultation d'images video haute définition ou le transfert de fichiers volumineux se font en tout comfort.

Le débit théorique maximal ne peut être atteint qu'avac un routeur WiFi N émettant le signal sur deux canaux (pour plus d'informations sur l'émission sur 2 canaux, reportez-vous au manuel de votre routeur) et en l'absence d'obstacles entre votre routeur et votre clé. Pour plus d'informations sur la technologie MIMO et 802.11n, reportez-vous au glossaire ou cliquez ici).

3.1. Choisir son type de réseau

Lechoix du type de réseau dépendra du matériel dont vous disposez.

Vous possédez...	Vous nevez...
Un ou plusieurs ordinateurs ainsi qu'un modem routeur ADSL WiFi (ou un modem ADSL Ethernet relié à un routeur WiFi).	Opter pour le mode Infrastructure (mode par défaut des adaptateurs WiFi), dans lequel les adaptateurs sont connectés à votre point d'accès, autrement dit le routeur. Le mode Infrastructure est idéal pour échanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
Un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les clients sont connectés les uns aux autres sans aucun point d'accès, c'est-à-dire sans routeur. Pour créé un réseau Ad hoc, vous doivent configurer en mode Ad hoc l'un des ordinateurs (de préférence celui connecté au modem) afin que les autres ordinateurs déetectent ce réseau. Le mode Ad hoc permet d'échanger des données ou jouer en réseau entre deux ordinateurs. En revanche, certains dysfonctionnements inhérents à ce mode le destiné à des utilisateurs avancés.
Deux ordinateurs équipés d'adaptateurs WiFi (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc. Plusieurs formats d'adaptateurs WiFi sont disponibles selon le type d'ordinateur dont vous disposez : carte PCI à insérer à l'intérieur d'un ordinateur fixe, adaptateur USB à relier au port USB d'un ordinateur fixe ou portable, ou carte PCMCIA à relier au port PCMCIA Type II libre d'un ordinateur portable. Une fois équipé de son adaptorateur, votre ordinateur devient ce que l'on appelle le client dans le système WiFi

Si vous ne possédez que deux ordinateurs et que vous souhaitez juste les faire communiquer entre 'achat d'un routeur est facultatif. Cependant, sans routeur, vous serez très vite limite dans votre WiFi繇 que vous souhaiteriez investir dans un troisieme ordinateur par exemple, ou si vous z partager une connexion Internet. En effet, pour partirager une connexion Internet, l'un des deux plateurs doit etre mis en marche et raccorded au modem ADSL.

Le mode Ad hoc est uniquement utilisable dans le cas ou votre réseau est composé de deux érateurs. Au-delà, il est préférende opter pour le mode Infrastructure (routeur + clients).

3.2. La sécurité d'un réseau local sans fil WiFi

Profiter de la liberté offerte par la technologie WiFi ne signifie pas simplement relier des ordinateurs entre eux sans la presence de fils. Tous les ordinateurs d'un réseau sans fil communiquent entre eux, échangent des données, se partagent des connexions Internet. Il est donc primordial de sécuriser ce système de la(Meilleure façon possible. Pourquoi sécuriser mon système ? Imaginez un voisin habitant dans le même immeuble, lui aussi équipé d'un réseau WiFi, qui déetecte plusieurs réseaux sans fil et désit levote par inadventance, car non sécurisé. Il profite ainsi de votre connexion Internet alors qu'il ne possède pas de modem ! Cela ne fait pas de lui un pirate informatique, certes (quoique!) mais c'est vous qui payez la facture.

Pour éviter ce désagrement, nous vous invitons à consulter le chapitre suivant qui va vous expliquer comment vous connecter à un réseau sans fil et comment le protégé en utilisant l'une des méthodes de sécurisation disponibles.

4. L'UTILITAIRE WIFI STATION N

L'utilitaire WiFi Station N a été développé spécifique par Hercules pour les adaptateurs de la famille Hercules Wireless N. Il vous permet de tirer pleinement profit de toutes les fonctionnalités de votre adaptateur dans une interface conviviale, simple d'utilisation et avec un niveau de sécurité très élevé, basé sur les cryptages WPA-PSK et WPA2.

4.1. Connaître l'etat de la connexion

Après l'installation de WiFi Station N, l'icone Hercules WiFi Station N apparaît dans la barre des tâches Windows. Lorsque vous aurez branché l'adaptateur (voir le chapitre Installation matérielle), vous pourrait connaître immédiatement l'état de la connexion :

• Si l'icone est de couleur verte, une connexion au réseau est établie, la force du signal est excellente.
  Si I'icone est de couleur jaune, une connexion au réseau est etablie, la force du signal est bonne.
  Si I'icone est de couleur rouge, une connexion au réseau est etablie, la force du signal est faible : essayez de rapprocher l'antenna de I'adaptateur client de I'antenne du point d'accès.
  Si I'icone est de couleur grise,YOUR adaptateur client WiFi est detecté,mais il n'est connecté àaucun réseauWiFi:connectez-vousa un réseau detecté par leWiFi Station N.
• Si l'icone est de couleur noire, votre adaptateur WiFi n'a pas eté déteçu par Windows : vérifie qu'il est bien branché et activé, reconnexe l'installation, si nécessaire.

Pour lancer WiFi Station N, double-cliquez tout simplement sur l'icone dans la barre des taches.

4.3. Se connecter à un réseau avec Wi-Fi Protected SetupTM

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalité intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo

Cette technologie simplifie la procEDURE de connexion à un réseau sans fil entre un routeur compatible WPS et votre clé Hercules Wireless N USB mini. Deux méthodes s'offrent alors à vous : cliquer simplement sur un bouton situé sur la clé ou dans WiFi Station N, ou entraun un code PIN dans l'interface de WiFi Station N.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected SetupTM),

votre routeur doit etre compatible et certifie WPS.

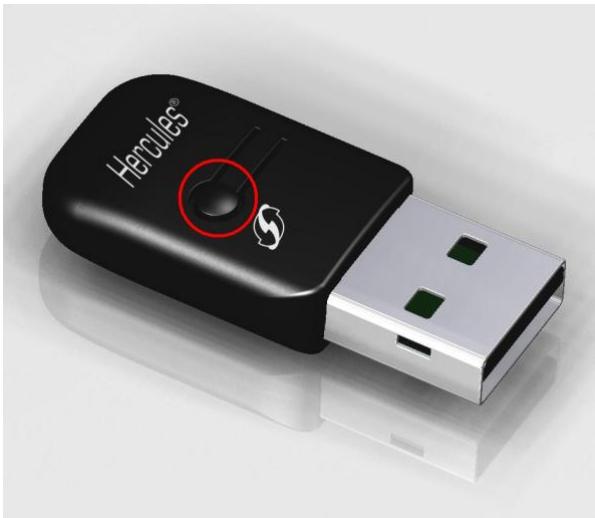

4.3.1. Se connecter à un réseau avec le bouton WPS situé sur la clé Hercules Wireless N USB mini

• Sur votre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour appuyer sur le bouton WPS situé sur la clé Hercules Wireless N USB mini et vous connecter au routeur. Il ne sera pas nécessaire de renouveler cette opération à la prochaine connexion.

Votre clé Hercules Wireless N USB mini se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement généraè.

Si le routeur WPS n'est compatible qu'avez les clés WPA (et non WPA2), une clé WPA sera généree.

4.3.2. Se connecter à un réseau avec le bouton WPS dans WiFi Station N

• Sur votre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre clé en WPS.

• Dans WiFi Station N, accedez à la page Connexion.

• Dans la zone Connexion automatique par WPS, vérifie que la case Routeur équipé d'un bouton WPS est cochée.

Connexion automatique par WPS:

Selectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeur equipoed'un bouton WPS

Routeur non équipe d'un bouton WPS

VotrecodePIN:83070600

en regard de cette option.

Votre clé Hercules Wireless N USB mini se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générae.

Si le routeur WPS n'est compatible qu'avez les clés WPA (et non WPA2), une clé WPA sera généree.

4.3.3. Se connecter à un réseau avec un code PIN

• Dans WiFi Station N, accedez à la page Connexion.
• Dans la zone Connexion automatique par WPS, cochez la case Routeur non équipé d'un bouton WPS

Connexion automatique par WPS:

Selectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeur equipe d'un bouton WPS

Routeur non équipe d'un bouton WPS

VotrecodePIN:83070600

Renouveler

• Notez le code PIN qui s'affiche.
• Entrez ce code PIN dans l'interface de votre routeur WiFi (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vouavesenuitedeuxminutes pourconnetervotrecle enWPS.

• Dans WiFi Station N, accedez de nouveau à la page Connexion.

• Cliquez sur le bouton

WiFi Station N connecte votre clé Hercules Wireless N à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur. Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement généraee.

Remarque: si un autre périhérique WiFi a le même code PIN, cliquez sur le bouton Renouveler pour en obtenir un nouveau.

4.4. Se connecter à un réseau via la liste des réseaux

WiFi Station N s'ouvre par défaut sur la page Connexion et une détction du ou des reseaux WiFi démarre automatiquement. La liste des reseaux détectés affiche tous les reseaux sécurisés, non sécurisés ou cachés, de type Infrastructure ou Ad hoc.

Pour se connecter à un réseau non sécurisé (la valeur Non figure dans le champ Sécurisé) :

• Sélectionnez le réseau souhaité.
• Cliquez sur le bouton Connecter.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous étés connecté à ce dernier.

Pour que vous ordinateur se reconnecte automatiquement sur un réseau spécifique, ajoutez-le à votre liste de favors et sélectionnez l'options Connexion automatique (pour de plus amples informations, reportez-vous au chapitre 4.6 Ajouter un réseau à ses favors).

Si la connexion au réseau sélectionné échoue en mode Infrastructure, vérifie les paramètres de l'ité du routier (cle, filtrage par adresse MAC,...).

Pour se connecter à un réseau sécurisé (la valeur Oui figure dans le champ Sécurisé, avec la clé utilisée):

• Sélectionnez le réseau souhaité.
• Cliquez sur Connecter au réseau.

• Entrez la clé de sécurité lorsque WiFi Station N vous la demande.

• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Si vous souhaitez vous connecter à un réseau sécurisé, vous devez connaître la clé de sécurité. En effet, avant d'établier la connexion, WiFi Station N vous demandera de saisir cette clé (un age vous aidera à identifier le type de clé requis).

Pour se connecter à un réseau cache (le champ Nom du réseau (SSID) est vide):

Si, parmi les réseaux déteçés, un ou plusieurs réseaux ne comportent pas de nom (champ Nom du réseau (SSID) vide), cela signifie que le réseau ne diffuse pas son nom. Pour vous connecter à ce réseau, sélectionnez-le, puis :

• Cliquez sur le bouton Connecter au réseau.
• Entrez son nom de réseau (SSID) dans la fenêtre qui s'affiche.
• Si ce réseau est sécurisé, saisissez la clé utilisée.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Maintenant que vous savez comment vous connecter à un réseau, vous allez pouvoirmettre immédiatement en pratique les différentes possibités du WiFi. En vous reportant au chapitre 6 Bienvenue dans la Wireless Attitude!, you allez pénétré dans l'univers passionnant du sans-fil et apprendre comment partager des dossiers, une imprimante ou une connexion ADSL.

Si vous souhaitez aparavant explorer toutes les fonctionnalités du WiFi Station N, nous vous invitons à dire les chapitres ci-après.

Sous Windows Vista

Après avoir établi la connexion à votre réseau, Vista vous demande de selectionner l'emplacement de votre réseau parmi : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prênts sur le réseau (principe du « Voir et être vu », indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications foumies par Windows Vista.

Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce stade etCHOISSE pour vous,par defaut,un emplacement public (c'est notamment le cas si vous youes étes déjà connecté à un réseau). Pour désir un autre emplacement, vous devrez cliquer sur le lien Personneler situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du Centre Réseau et partage.

4.5. Se connecter à un réseau à l'aide de l'Assistant de connexion

Si vous ne vous rappelez plus du nom de votre réseau dans la liste des réseaux déetectés par WiFi Station N :

• Cliquez sur le bouton Assistant de connexion, accessible depuis la fenetre d'accueil.
• Entrez les 6 premiers caractères de l'adresse Mac de votre routeur sans saisir les « : » ou les « - » évientuels ( cette adresse figure sous le routeur).
• Si le réseau est sécurisé, entrez la clé de sécurité.

4.6. Ajouter un réseau à ses favorsis

Pour ajouter un réseau à la liste de vos favoris, Sélectionnez le réseau dans la liste des réseau déetectés, puis cliquez sur le bouton Ajouter aux favoris. L'Assistant de création d'un nouveau favori se lance.

Cet assistant simplifie l'ajout de reseaux à vos favoris en renseignant automatiquement certaines fenêtres avec les paramètres foumis par le WiFi Station N. Il ne vous reste plus qu'à rentrer les informations suivantes : le nom du favori (Etape 1), la clé de sécurité (Etape 4) si le réseau est sécurisé, la connexion automatique ou non au réseau (Etape 5). Pour de plus amples informations sur cet assistant, reportez-vous au chapitre 4.9. Voir, modifier ou ajouter des favors.

4.7. Effectuer une recherche de réseaux

Au lancement de WiFi Station N, une recherche des réseaux déetectés s'effectue automatiquement. Par la suite, vous pouvez rafraîchir manuellement la liste des réseaux déetectés enclistuant sur le bouton Re-scanner. La mire suivante s'affiche alors pendant la recherche :

Pendant la recherche, il est possible que la mire soit fixe. Cela signifie que le module d'animation

Flash n'est pas installé sur votre ordinateur. Pour bénéficier de l'animation, vous devez télécharger ce module sur Internet et suivre les instructions d'installation.

4.8. Consulter les paramètres de la connexion

Les informations de la zone Etat de la connexion ne sont pas accessibles ou modifiables. Elles regroupent tous les paramètres correspondant au réseau connecté :

Point d'acces / Routeur

Nom du réseau (SSID): Hercules

Adresse MAC (BSSID): 00-60-B3-A7-2E-4A

Fabricant: Hercules Technologies SAS

• Nom du réseau (SSID): leSSID (Service Set Identifier, identifient d'ensemble de service) est le nom unique partagé par les clients et le point d'accès d'un réseau sans fil.

• Adresse MAC (BSSID): l'adresse MAC est une adresse unique créée par le constructeur du routeur, destinée à identifier cet élément au sein d'un réseau. Elle est constituée de l'identifant d'organisation (le constructeur) et de l'identifiant unique du produit.

• Fabricant : nom du fabricant du point d'accès/routeur. Vous pouvez vérifier à cet endroit que vous utilisez bien votre point d'accès.

• Nom : nom du favori que vous avez saisi, si le réseau a déjà eté enregistré.

Favors

Nom :

PROF1

Sécurité

Type de sécurité : Aucun

• Type de sécurité: La norme de sécurité WiFi permet de sécuriser les échanges d'informations dans votre réseau. Les types de sécurité supportés par WiFi Station N sont WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK(AES) et WPA2.

• Détails TCP/IP: informations relatives aux protocôles Internet TCP/IP attribuées par le routeur/point d'accès une fois la connexion au réseau effectué.

Connexion

Canal RF: 2

Type de réseau : Infrastructure

Qualité liaison :

• Canal RF: canal de fréquence utilisé par le réseau local WiFi pour communiquer.

• Type de réseau: architecture de réseau choisis, Infrastructure ou Ad-hoc (ordinateur à ordinateur).

• Débit montant : valeur indiquant le débit en émission.

• Débit descendant : valeur indiquant le débit en réception.

• Qualité liaison : une barre de progression (gradée de 0 à 100% ) donne l'etat de la connexion entre le point d'accès et l'adaptateur WiFi Hercules Wireless N.

Le symbole

s'affiche lorsque vous étés connecté à un réseau dont le niveau de sécurité n'est 802.11n-2009. Le débit de votre connexion est alors limite à 54Mbps.

pas supporté par la norme 802.11n-2009. Le débit de votre connexion est alors limite à 54Mbps.

4.9. Voir, modifier ou ajouter des favors - Créer un réseau Ad hoc

Un favori est un ensemble de parametes de connexion à un réseau Infrastructure ou Ad hoc connu (le Vous, celui d'un voisin, d'un ami). WiFi Station N vous permet de garder en mémoire, de manière simple, les parametes d'un réseau, ou de voir ou modifier des favors existants.

Dans un réseau Ad hoc (ordinaire à ordinaire), la création d'un favori équivaut à créé réellement son sans fil entre les ordinateurs.

4.9.1.Les options de sécurité

Pour éviter qu'une personne extérieure se connecte induément à votre réseau, il est fortement conseilé de le sécuriser. Le tableau ci-après récapitule les 5 types de sécurité supportés par WiFi Station N.

Type	Niveau de sécurité	Clé utilisée
WEP	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadécimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WEP (Partagée)	Niveau de sécurité basé sur le WEP, utilisant en outre une méthode d'authentication par clé partagée.	Clé au format hexadécimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WPA-PSK (TKIP)	Niveau de sécurité élevé de的最后一 génération, spécialement conçu pour les environnement des type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.
WPA-PSK (AES)	Niveau de sécurité supérieur au WPA-PSK (TKIP), utilisant une méthode de cryptage basée sur la nouvelle norme de sécurité IEEE 802.11i.	Mot de passer de 8 caractères alphanumeric minimum.
WPA2 (TKIP)	Niveau de sécurité très élevé de dernierie génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).
WPA2 (AES)	Niveau de sécurité supérieur au WPA2 (TKIP), également de dernierie génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E

pour une clé de 64 bits). Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

Les niveaux de sécurité WEP, WPA-PSK (TKIP) et WPA2-PSK (TKIP) ne sont pas supportés dans la

norme 802.11n-2009. Le débit de votre connexion est alors limite à 54Mbps.

4.9.2.Voir / Modifier les favorsis

Le bouton Voir / Modifier les favorsis fait apparaitre une fenêtre contenant les favorsis deja enregistrés.

Fenêtre Voir / Modifier les favorsis

Dans cette fenêtre, vous pouvez :

• Supprimer un favors de la liste.
• Modifier les paramètres de base, de sécurité ou les paramètres avancés de votre favori.
  -Vous Connecter au réseau correspondant au favori selectionné.
  -Fermer la fenetre Voir / Modifier les favorsis pour revenir a l'onglet Gestion des favorsis.

Onglet Réseau (accessible après avoir cliqué sur le bouton Modifier)

Nom du réseau (SSID): saississez leSSID (Service Set Identifier, identifient d'ensemble de service), c'est-à-dire le nom unique partagé par les clients et le point d'accès de votre réseau sans fil.

Type de réseau : Infrastructure ou Ad hoc.

Canal RF (Ad hoc uniquement): selectionnez le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

Connexion automatique: cochez cette case pour que le client se connecte automatiquement à ce réseau.

Onglet Sécurité (accessible après avoir cliqué sur le bouton Modifier)

Sécurisé: le réseau peut être non sécurisé (Non) ou sécurisé (Oui); dans ce cas vous doivent désirsir le type de sécurité et entraure une clé de cryptage.

Type de sécurité WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK (AES) ou WPA2.

Clé de sécurité : entreprises une clé de cryptage de 10 ou 26 caractères hexadécimaux pour une clé WEP, de 8 à 63 caractères pour une clé WPA-PSK et WPA2.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

4.9.3. Ajouter un nouveau favori manuellement ou creer un réseau Ad hoc

Pour creer un favori (Réseau Infrastructure ou Ad hoc) spécifique à la maison ou au bureau, par exemple, une solution pratique consiste à utiliser l'Assistant de creation d'un nouveau favori. Pour lancer cet assistant, vous doivent seLECTIONner un réseau present dans la liste des réseaux déetectés par le WiFi Station N, puis cliquer sur le bouton Ajouter aux favorsis, accessible depuis la fenêtre d'accueil.

Si vous connaissiez les paramètres de votre réseau, vous pouze également créé vous-même votre favori ou votre réseau Ad hoc en cliquant sur le bouton Ajouter un nouveau favori manuellement / Créer un réseau Ad hoc.

La création manuelle d'un nouveau favori ou d'un réseau Ad hoc se compose des étapes suivantes :

• Étape 1: entrez ici le nom de votrefavori, par exemple Travail, Sport,...

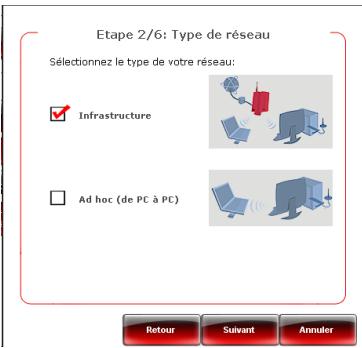

• Étape 2 :CHOISSEZ VOIRE ARCHITECTURE réseau parmi les modes Infrastructure et Ad hoc, l'architecture Infrastructure étant proposée par défaut. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs ou plus sans point d'accès, un des ordinateurs créé le réseau tandis que le second ne fait que le détecter. Si vous avez cliqué au préalable sur le bouton Ajouter aux favors, les champes sont déjà renseignés.

Si vous optez pour le mode Ad hoc, vous devrez selectionner le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

• Étape 3: donnez le nom de votre réseau (nom SSID). Si vous avez cliqué au préalable sur le bouton Ajouter aux favoris dans la fenêtre Connexion, le champ est déjà renseigné avec le nom SSID recherche.

Si vous souhaitez creer votre réseau Ad hoc, attribuez-lui ici le nom de votrechoix.

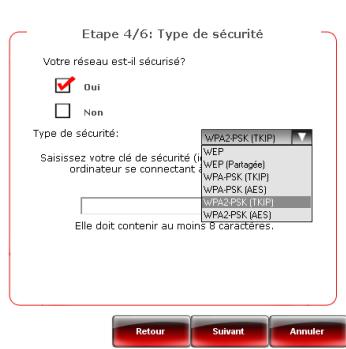

• Étape 4 : indiquez si votre réseau est sécurisé. Par défaut, Non est proposé. Si vous connaissiez ses paramètres de sécurité, cliquez sur Oui. Sélectionné ensuite votre Type de sécurité dans le menu dérounant et indiquez la clé de sécurité (10 caractères hexadécimaux, par exemple, pour un cryptage WEP).

En mode Infrastructure, la clé de sécurité correspond à la clé saisie dans le modem routeur. En mode Ad hoc, vous saisissez votre propre clé de sécurité ; elle sera nécessaire à tout périhérique souhaitant se connecter à votre réseau.

• Étape 5 (uniquement sous Windows 98SE/Me/XP/2000):CHOISSEZ si vous souhaitez vous connecter automatique au réseau à chaque démarrage de l'ordinateur. Par défaut, Oui est proposé.

• Étape 6: les paramètres de connexion que vous venez de définir sont résumés dans cet écran. Cliquez sur Sauver pour ajouter votre réseau à la liste des+favors.

En mode Infrastructure :

Si le réseau n'est pas détecté, ou si vous étés déjà connecté à ce réseau: le réseau est simplement enregistré dans la liste des favorsis.
Si le réseau est detecté, mais que vous n'y étés pas connecté actuellément, une boîte de dialogue vous propose de vous connecter.

En mode Ad hoc :

Si le réseau n'est pas détecté : une boîte de dialogue vous propose d'activer le réseau.
Si vous est déjà connecté au réseau : le réseau est simplement enregistré dans la liste des favors.
Si le réseau est détecté, mais que vous n'y étés pas connecté actulement, une boîte de dialogue vous propose de vous connecter.

La connexion automatique à un réseau Ad hoc désactive la connexion automatique aux réseaux

Infrastructure enregistrées dans les Favoris. Si le réseau Ad hoc n'est pas détecté au démarrage de l'ordinateur (c'est-à-dire s'il n'a pas été créé et activé sur un autre ordinateur de votre réseau), il est automatiquement activé sur toute ordinateur (il est alors détecté par les autres ordinateurs de leur réseau).

4.10. A propos de

Le bouton A propos de, situé en haut à droite de l'écran, affiche notamment les informations de version de l'utilitaire WiFi Station N et des pilotes utilisés par le client WiFi.

4.11. Réactiver la fonction WiFi intégrée de votre ordinateur

Si vous ordinateur intègre la fonction WiFi, WiFi Station N la désactive automatiquement (uniquement sous Windows 98Se/Me/XP/2000) lors de son installation. Pour réactiver cette fonction :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Microsoft Zero Config comme utiliser de configuration (Windows XP uniquement).

Votre fonction WiFi integree est de nouveau active. Vous pouvez retirer votre adaptateur Hercules Wireless N.

Pour reactiver WiFi Station N comme utiliser de configuration de votre adaptateur Hercules Wireless N :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Hercules WiFi Station N comme utiliser de configuration.

Utiliser Microsoft Zero Config comme utiliser de configuration

Utiliser Hercules WiFi Station comme utiliser de configuration

Si vous utilisez la configuration Microsoft Zero Config (Windows XP uniquement) et que vous a tateur Hercules Wireless N est always branché, certains ontlets, certains boutons ou certaines dans du WiFi Station N ne s'afficheront pas ou ne seront pas disponibles.

4.12. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N USB

Pour éviter de désinstaller complètement l'application WiFi, ou de désactiver via Windows son adaptateur WiFi ou de le débrancher, Hercules a prévu une fonction qui permet de couper très simplement l'émissionréception WiFi. Àsi vous pouvez vous absenter en toute tranquilité pendant quelques heures, toute intrusion sur votre réseau est impossible. Lorsque vous rentrez chez vous, il suffit de rallumer le WiFi.

Pour désactiver la fonction WiFi pendant votre absence :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Couper mon WiFi.

Pour réactiver la fonction WiFi :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Allumer mon WiFi.

√ Allumer mon WiFi

Couper mon WiFi

Le bouton Fermer permet de faire passer WiFi Station N en arrêté-plan, mais l'application reste active. Pour quitter définitivement WiFi Station N, vous nevez cliquer à l'aide du bouton droit de la souris sur l'icone WiFi Station N dans la barre des tâches de Windows et Sélectionner Quitter.

5. BIENVENUE DANS LA WIRELESS ATTITUDE!

Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étreitement lié à la convivialité et la facilité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

5.1. Quelques prérequis

• Chaque ordinateur que vous souhaitez développer en réseau doit être équipé d'un adaptateur WiFi.
• Pour partager une connexion ADSL, votre modem ADSL doit être allumé et votre ligne ADSL doit être activée.
• Vous doivent déterminer au préalable si vous utilisez un réseau Infrastructure ou Ad hoc. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs sans point d'accès.

5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au meme groupe de travail. En revanche, si vous efectue le partage entre Windows Vista et un systeme d'exploitation anterieur, voirlez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouv avez associéVote ordinateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

5.2.1.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimontes que nous avons partegés à partir de cet ordinateur.

Desactiver le partage de tichiers

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou selectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contienda aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désacté

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un acces réseau puisse ouvir des fichiers
Activer le partage a fin que toute personne avec un acces reseau puisse ouvir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossier)

Applicuer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activier le partage d'imprimante
Désactiver le partage d'imprimante

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton ©itué en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multiméias est activé, les personnes et les périphériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

• Dans la fenêtre Partage des fischiers multimédias qui s'affiche, cochez la case Partager mes fischiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramétres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental,CHOISIR les types de média à partager,etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

5.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désirir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnéz le dossier que vous souhaitez partager, sans l'ouvr. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton croit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque: Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouze également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFI\Users\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partages sur l'ordinateur ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

5.2.3. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFUsers\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete definei, saisissez voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

5.2.4. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes instalées s'affiche.

1. Cliquez avec le bouton croit de la souris sur l'imprimante et selectionnez l'options Partager...

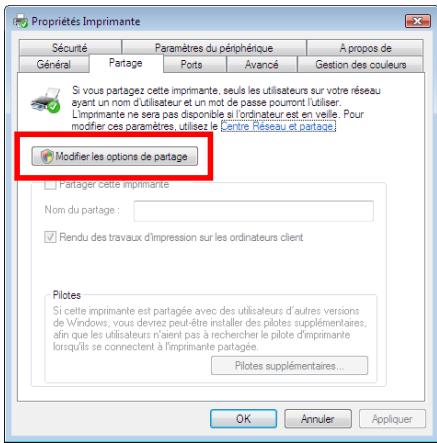

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

5.2.5. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

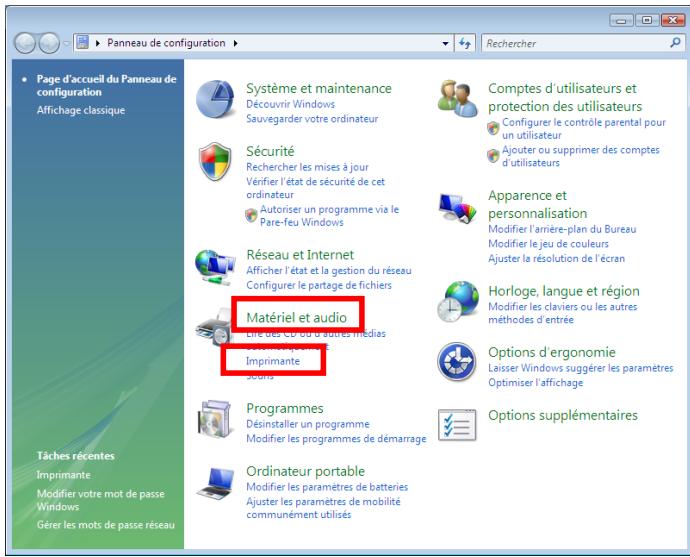

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

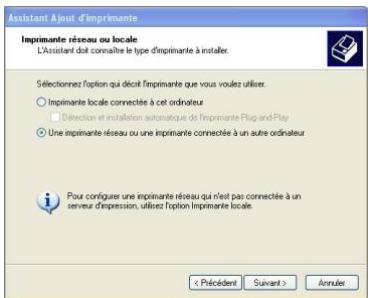

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliqueur Suivant.

3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

4. Validez le nom de votre imprimante, puis cliquez sur Suivant.

5. Cliquez sur Terminer pour fermer l'assistant.

5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem routeur Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suívez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relié à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAAA, par exemple).
2. Accedez au Centre Résseau et partage. Pour ce faire, cliquez sur l'icone de rseau dans la Barre des taches Windows, puis sur le lien Centre Résseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

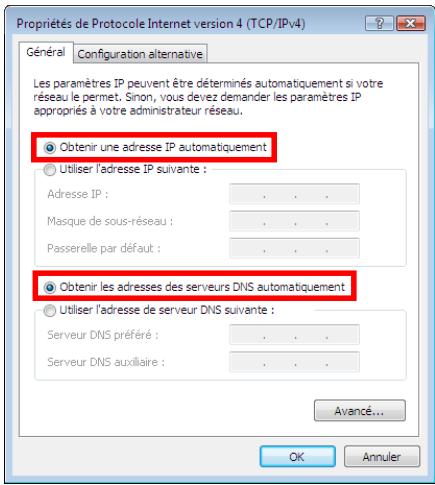

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

5.3.1. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinaire:

1. Cliquez sur Demarrer/Tous les programmes/ Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseaux cédssous sont déconnétes. Connectez os cables réseau ou autrement connectez ou maitelèrésou, puis clécque sur Suviant.

Connexions :

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnecté

<Préçédent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'assistantant a trovue une connexion Internet partagée sur l'ordinateur "Periphérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Dui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommende)
Non, me permettre de besoin un autre moyen de me connecter à Internet

Suivant>

Annuler

Assistant Configuration du réseau

Sélectionnez une méthode de connexion.

Selectionnez la description qui correspond le mieux à cet ordinateur

Cet ordinaire se connecte directement à Internet. Les autres ordinaleurs de mon réseau se connecter à Internet via cet ordinaire.
Voir un exemple.
Cot ordreateur se connecte a Internet via un autre ordreateur de mon réseau domestique ou via une passereille résidenceire.
Voir un exemple
Autre

En savoir plus sur les configurations reseau domestique et petite entreprise

Suivant>

Annuler

La fenetre ci contre peut apparue si I'Assistant a trovue un matériel reseau disconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établissez la connexion de votre périhérique reseau à votre routeur (pour de plus amples informations, reportez-vous au chapitre 4. L'utilitaire WiFi Station N).
   La fenetre ci-contre peut apparaitre si l'Assistant a trouve une connexion Internet partagée sur I'ordinateur.
2. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.
3. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.
4. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

1. Si la fenetre ci-contre apparait, selectionnez la connexion réseau sans fil Hercules Wireless N, puis cliquez sur Suivant.

2. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistantCDF les connexions appropriées.

2. Cliquez sur Suivant.

Assistant Configuration du réseau

Donnez a cet ordinateur une description et un nom.

Description de l'ordinaire: Mon ordinaire WFi

Exemples: ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur:

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinateur MFi

Cetts fournisseurs de services Internet demandé à ce que vous utilisez un nom d'ordénaire spécifique. C'est souvent le cas pour les ordénaires équispés d'un moderne cable.

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordinaire fouin par toute fournisseur de services Internet.

En apprende plus sur les noms d'ordinateur et les descriptions

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommezvoire réseau.

Nomine或者Réseau en spécifiant un nom de groupe de travail ci-dessous. Tous les ordinateurs de cette catégorie devraient avoir le même nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suvant>

Annuler

Assistant Configuration du réseau

You aze presque fini...

You've des虑é administratios Confluentie du réseau au插座 d'ordreurs du
RÉSULTAT. Le développement de l'ordinateur est terminé, et le développement de XP, vous
puces utiliser le CD de Windows XP et le disque d'intérêtation du réseau.

Queyouez-vousfaire？

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'a pas besoin de f'executer sur d'autres ordinateurs

<Précièdent

Suivant>

Annuler

1. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au choix) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complémentération relat au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation windows, vous pouvez vous reporter à l'aide en ligne de Windows.

5.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparue si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitter l'assistant en cliquant sur Annuler et établiesse la connexion de votre péripérique reseau (reportez-vous au chapitre L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISISEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.
3. Lorsque vous ordinateur compte au moins trois connexions (ou périhériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Me faiser désirir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion réseau sans fil Hercules Wireless N et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle.
2. Cliquez sur Suivant.
3. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
4. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Donnez a cet ordinateur une description et un nom.

Description de l'ordinaire:

Mon ordinateur WFi

Exemples: ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur.

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire WiFi

Certains fournisseurs de services Internet demandant à ce que vous utilisent une nom d'ordinateur spécifique. C'est souvent le cas pour les ordinateurs équispés d'un modern cable.

Si c'est le cas de toute ordinaire, ne modifies pas le nom d'ordinaire fouin par voite fournisseur de services Internet.

En apprendie plus sur les nombres d'ordinateur et les descriptions

<Précièdent

Suivant

Annule

Assistant Configuration du réseau

Nommezvoitréseau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau devraientoir la meme nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant

Annules

Assistant Configuration du réseau

Vouavespresque fini...

You've des虑é éxcéteur l'assistant持仓uration du réseau sur chaque ordinateurs du réseau. Il ne s'est pas affecté par l'origine de l'ordreXP, vous pouvant utiliser le CD de Windows XP ou le disque d'intǎmation du réseau.

Queyouez-vousfaire？

Crer un disque d'installation du reseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'a pas besoin de l'executer sur d'autres ordinateurs

Suivant

Annuler

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinaire un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant cont figure l'ordinateur. Cette operation peut prendre quelques minutes.

Si vous reseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si vous réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):

1. Vous pouvez selectionner l'option Crerer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vouesceventcorrectmentpaimertecel ordinatourpou la mise en reseau domestique ou petite entreprise.

Pour oblvenir d'atède sur la mise en réseau ou petite valeur, les usages des rubisques suvantielles dans le Centre d'atède et du support.

• Partager les fichiers et dossiers
  Utiliser le dossier Documents partages

Pour afficher d'autres ordreurs sur le réseau, cliquez sur Démarer plus cliquez sur FAVORisme réseau.

Pour feemer cet Assistant, cliquez sur Terminer.

<Précièdent

Terminer

Annuler

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Vou puez maintainant acceder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

• Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au niveau la connexion Internet sur l'ordinaireur équipé du modem.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour toute question relative à l'artage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous zvez-vous reporter à l'aide en ligne de Windows.

5.3.3. Windows XP : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le reseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et enregistrer les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fischiers entre plusieurs utilisateurs d'un même PC. Les fischiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche de partager des fischiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Voussoupvezuniquementpartagerlecontenu d'undossier,et non un fichierseul. Ilestdonc consellé decrer un dossier specifquement destiné à cet usage et d'yplacer les fichiers a partager

5.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

5.3.5. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres périhériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et Sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

5.3.6. Windows XP: Modifier le nom d'un groupe de travail

Voussoupiezavoirbeisoindchangerenomdevoiregroupe de travail(useisateursavancésuniquement). Danscecas,procedez comme suit：

1. Cliquez sur Demarrer/Panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinaire, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous doivent rédiguerer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

5.3.7. Windows XP : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : évit ter temporairement de se connecter aux reseaux, economiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless N est présente.

• Si son estatestDesactive,cliquezàlaide du bouton droit de la souris survoire Connexion reseau sans fil et selectionnez Activer.
• Si son etat est Activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et selectionnéz Désactiver.

6. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association française d'ingénieurs enlectronique), définissant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer une qualité sécurité ou une qualité interopérabilité des équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association américa d'ingénieurs en electronics) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11n

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, offrant un haut débit théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformés à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinaire attribuée par le routeur. Chaque ordinaire possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permanent d'atteindre des débits élevés.

Client

Ordinateur equiped'un adaptateurWiFi de typePCI,USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (Multiple In MultipleOut)

Technologie utilisée dans la norte 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de féquence est 20 MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40 MHz) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer des adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.

Point d'acces

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux disposits par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripériques disponibles sur un réseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de decryptage. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autoténing (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

WIFI Manager

Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Modem Router.

WiFi Station N

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données video

(Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendron les applications en tâche de fond, telles que les impressions ou les téléchargesements (Priorité 4).

Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Norme de sécurité des réseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithm de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité elevé de première génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton placé sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre adaptateur et bénéficiair de mises à jour du manuel de l'utilisteur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à partir.

7. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et Sélectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passer, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h* Le samedi et le dimanche de 7h à 12h* * heures de l'Est
France	0 299 93 21 33	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique (François)	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

8. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le Presents produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivir. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garante ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alteret, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une nateglence, d'un accident, de l'usure normale, ou de toute autre cause non lied a un defaut materiel ou a un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) auxologiels non-editedes par Guillemot, lesedits logiciels faisant I'object d'une garantie specifique accorded par les editeurs.

Copyright - Marques déposées

© Guillemot Corporation S.A. 2009. Tous droits réservés. Hercules® est une marque déposée de Guillemot Corporation S.A. Windows® et Vista® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés nationalement ou internationalement sont également reconnus par les générées.

Illustrations non contractuelles. Le contenu, la conception et les specifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetreutilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclare que l'appareil Hercules HWNUm-300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

http://ts.hercules.com/download/wifi/DoC/HWNUM-300/DoC-fra_Hercules_HWNUM-300.pdf

C€ 1177①

Hercules est une division de Guillemot Corporation

FRANCE :

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limite dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 – 2483.5	100 mW (20 dBm)
Extérieur	2400 – 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilateur d'y remédier.

ITALIE:

Cet apparéil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Recommendation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets menagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matérielles peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
